MAZDA MODEL 6 2018 Instruktionsbog (in Danish)

Lane-keep Assist System (LAS) og Lane Departure
Warning System (LDWS)
*
LAS og LDWS advarer føreren om, at bilen muligvis forlader sin vognbane, og yder
styringsassistance for at hjælpe føreren med at blive inden for vognbanelinjerne.
Det fremaddetekterende kamera (FSC) detekterer de hvide linjer (gule linjer) på den
vognbane, som bilen kører i, og hvis systemet bestemmer, at bilen kan forlade sin vognbane,
betjener det den elektriske servostyring for at assistere førerens styrehandling. Systemet
advarer også føreren ved at aktivere en advarselslyd for vognbaneskift, vibrere rattet og
angive en advarsel på displayet. Brug systemet, når du kører bilen på veje med hvide (gule)
linjer, f.eks. motortrafikveje og motorveje.
Se afsnittet "Fremaddetekterende kamera (FSC) på side 4-282.

Ratstyringsfunktionen af LAS og LDWS anvender timingfunktionerne "Sen" og "Tidlig" til
styreassistance.
Ved indstillingen "Sen" assisterer systemet førerens styrehandling, hvis der er risiko for, at
bilens bevæger sig ud af din vognbane.
Ved indstillingen "Tidlig" assisterer systemet førerens styrehandling konstant, så bilen bliver
i midten af vognbanen.
"Sen" og "Tidlig" timing kan ændres (timing, hvorved der ydes styreassistance er angivet)
ved at ændre indstillingen.
Se afsnittet "Sikkerhedsudstyr" på side 9-15.
LDWS-specifikationen varierer efter, om LAS er monteret eller ej. Hvis din bil ikke er
udstyret med LAS, skal du se afsnittet "Lane Departure Warning System (LDWS)" på side
4-152.
"Sen"-funktion "Tidlig"-funktion
Under kørsel
i-ACTIVSENSE
*Visse modeller.4-209

!$6!23%,

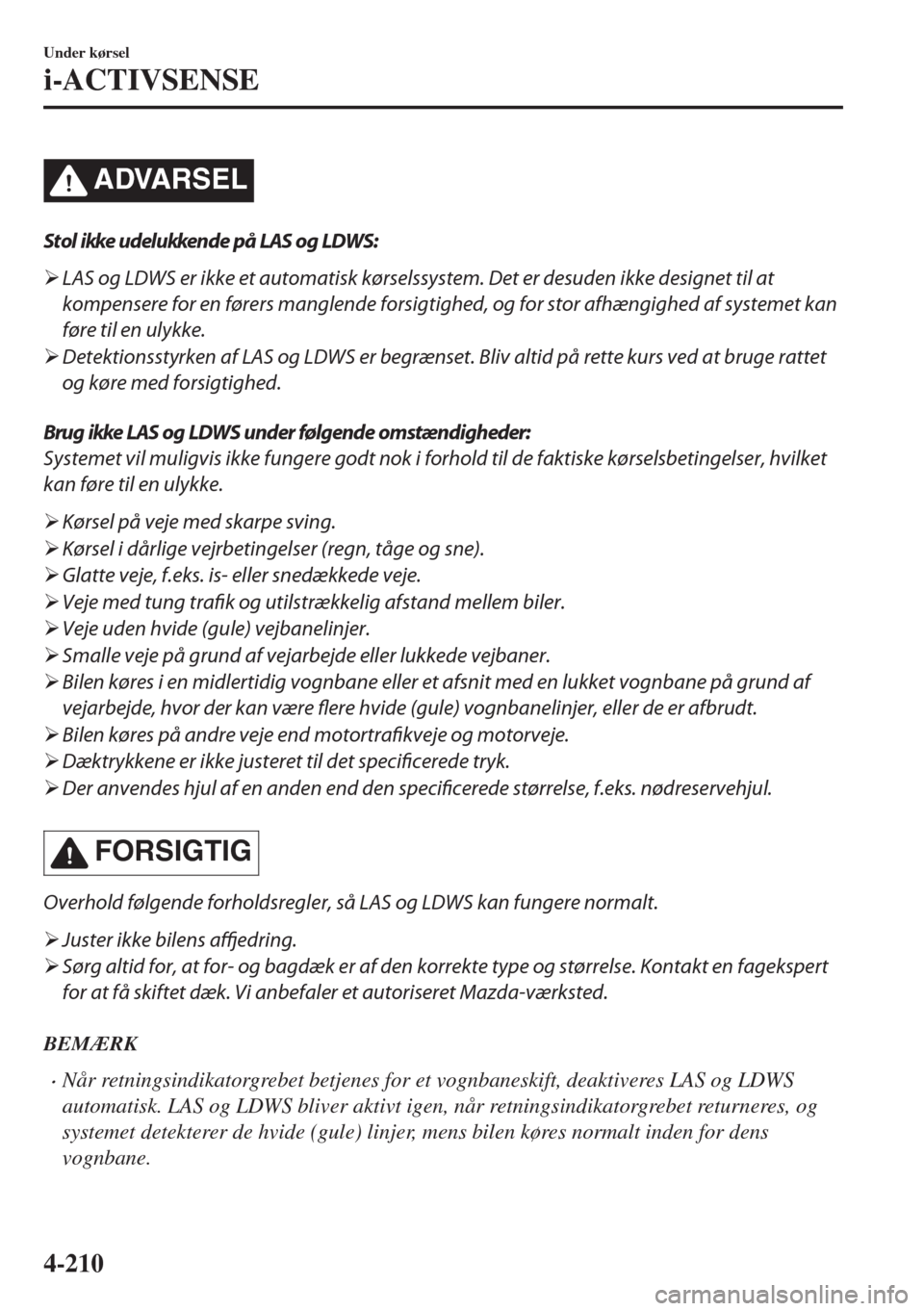

Stol ikke udelukkende på LAS og LDWS:
¾LAS og LDWS er ikke et automatisk kørselssystem. Det er desuden ikke designet til at
kompensere for en førers manglende forsigtighed, og for stor afhængighed af systemet kan
føre til en ulykke.
¾Detektionsstyrken af LAS og LDWS er begrænset. Bliv altid på rette kurs ved at bruge rattet
og køre med forsigtighed.
Brug ikke LAS og LDWS under følgende omstændigheder:
Systemet vil muligvis ikke fungere godt nok i forhold til de faktiske kørselsbetingelser, hvilket
kan føre til en ulykke.
¾Kørsel på veje med skarpe sving.
¾Kørsel i dårlige vejrbetingelser (regn, tåge og sne).
¾Glatte veje, f.eks. is- eller snedækkede veje.
¾Veje med tung
trafik og utilstrækkelig afstand mellem biler.
¾Veje uden hvide (gule) vejbanelinjer.
¾Smalle veje på grund af vejarbejde eller lukkede vejbaner.
¾Bilen køres i en midlertidig vognbane eller et afsnit med en lukket vognbane på grund af
vejarbejde, hvor der kan være flere hvide (gule) vognbanelinjer, eller de er afbrudt.
¾Bilen køres på andre veje end motortrafikveje og motorveje.
¾Dæktrykkene er ikke justeret til det specificerede tryk.
¾Der anvendes hjul af en anden end den specificerede størrelse, f.eks. nødreservehjul.
&/23)'4)'
Overhold følgende forholdsregler, så LAS og LDWS kan fungere normalt.
¾Juster ikke bilens affjedring.
¾Sørg altid for, at for- og bagdæk er af den korrekte type og størrelse. Kontakt en fagekspert
for at få skiftet dæk. Vi anbefaler et autoriseret Mazda-værksted.
BEMÆRK
•Når retningsindikatorgrebet betjenes for et vognbaneskift, deaktiveres LAS og LDWS
automatisk. LAS og LDWS bliver aktivt igen, når retningsindikatorgrebet returneres, og
systemet detekterer de hvide (gule) linjer, mens bilen køres normalt inden for dens
vognbane.
Under kørsel
i-ACTIVSENSE
4-210

•Hvis rattet, speederen eller bremsepedalen betjenes pludseligt, og bilen bevæger sig tæt
på en hvid (gul) linje, bestemmer systemet, at føreren er ved at foretage et vognbaneskifte,
og LAS og LDWS annulleres midlertidigt. LAS og LDWS bliver aktivt igen, når systemet
detekterer de hvide (gule) linjer, mens bilen køres normalt inden for dens vognbane.
•Hvis bilen flere gange afviger fra dens vognbane på kort tid, vil LAS og LDWS muligvis
ikke fungere.
•Når der ikke detekterer hvide (gule) linjer, er LAS og LDWS ikke aktivt.
•Under følgende betingelser vil LAS og LDWS muligvis ikke kunne registrere hvide (gule)
vognbanelinjer korrekt, og systemet vil muligvis ikke fungere korrekt.
•Hvis et objekt, der er placeret på instrumentpanelet, reflekteres i forruden og registreres
af kameraet.
•Der er placeret tung bagage i bagagerummet eller på bagsædet, og bilen hælder.
•Dæktrykkene er ikke justeret til det specificerede tryk.
•Der er monteret andre dæk end de konventionelle.
•Bilen køres i et vejkryds eller Y-kryds.
•De hvide (gule) vognbanelinjer er mindre synlige på grund af snavs eller falmning/
uregelmæssighed.
•Køretøjet foran din bil kører i nærheden af en hvid (gul) linje, hvilket gør linjen mindre
synlig.
•En hvid (gul) vognbanelinje er mindre synlig på grund af dårligt vejr (regn, tåge eller
sne).
•Bilen køres i en midlertidig vognbane eller et afsnit med en lukket vognbane på grund
af vejarbejde, hvor der kan være flere hvide (gule) vognbanelinjer, eller de er afbrudt.
•En vildledende linje registreres på vejen, f.eks. en midlertidig linje til vejarbejde, eller
pga. en skygge, tilbageværende sne eller riller fyldt med vand.
•Den omgivende lysstyrke pludselig ændres, f.eks. ved indkørsel i eller udkørsel fra en
tunnel.
•Belysningen fra forlygterne reduceres som følge af snavs, eller den optiske akse afviger.
•Forruden er snavset eller dugget.
•Forruden omkring kameraet er dugget (vanddråber).
•Lys reflekteres tilbage fra vejoverfladen.
•Vejoverfladen er våd og skinnende efter regn, eller der er vandpytter på vejen.
•Skyggen fra et autoværn parallelt med en hvid (gul) vognbanelinje rammer vejen.
•Bredden af en vejbane er smal eller bred.
•Kørsel på veje med skarpe sving.
•Vejen er for ujævn.
•Bilen rystes efter at have ramt et vejbump.
•Der er 2 eller flere tilstødende hvide (gule) vognbanelinjer.
•Der er forskellige vejmarkeringer eller vognbanemarkeringer af forskellige former i
nærheden af et vejkryds.
Under kørsel
i-ACTIVSENSE
4-211

tSystemdrift
Sørg for, at indikatoren for LAS og LDWS
OFF i instrumentpanelet er slukket. Når
indikatoren LAS og LDWS OFF tændes,
skal du trykke på kontakten og sørge for,
at indikatoren slukkes.
Den grå indikation LAS og LDWS vises
på multiinformationsdisplayet, og
systemet skifter til standby.
Instrumentpanel (type A)
Instrumentpanel (type B)
Kør bilen i midten af vognbanen, mens
systemet er på standby. Når alle følgende
betingelser er opfyldt, vises den hvide
indikation for LAS og LDWS i
multiinformationsdisplayet, og systemet
bliver aktivt.
Instrumentpanel (type A)
Instrumentpanel (type B)
•Motoren kører.
•Bilens hastighed er ca. 60 km/t eller
derover.
•Systemet detekterer hvide (gule)
vognbanelinjer i både højre og venstre
side.
•Føreren betjener rattet.
•Kørselsbanen er hverken smal eller
bred.

Under kørsel
i-ACTIVSENSE
4-212

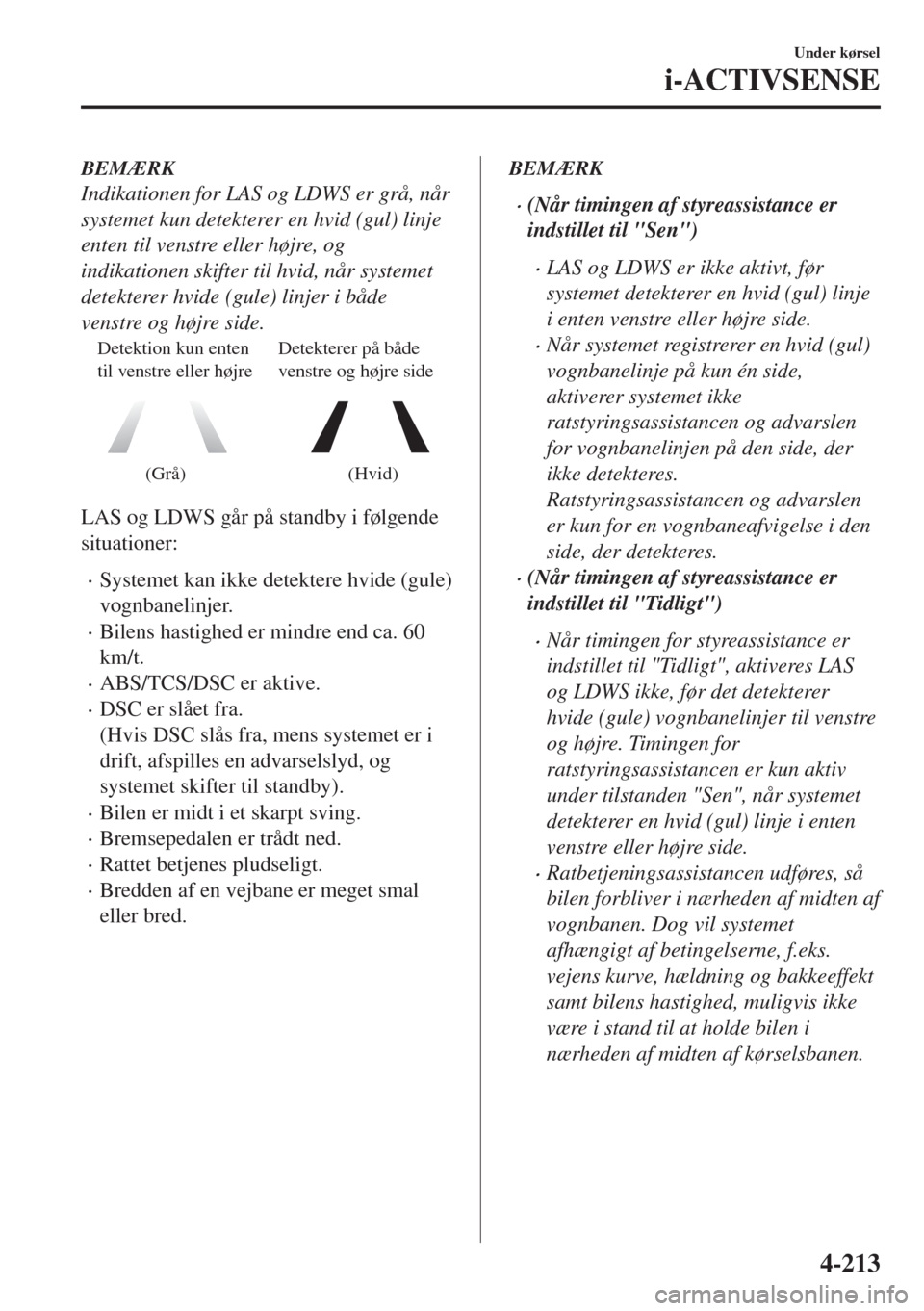

BEMÆRK
Indikationen for LAS og LDWS er grå, når
systemet kun detekterer en hvid (gul) linje
enten til venstre eller højre, og
indikationen skifter til hvid, når systemet
detekterer hvide (gule) linjer i både
venstre og højre side.
Detektion kun enten
til venstre eller højreDetekterer på både
venstre og højre side
(Grå)(Hvid)
LAS og LDWS går på standby i følgende
situationer:
•Systemet kan ikke detektere hvide (gule)
vognbanelinjer.
•Bilens hastighed er mindre end ca. 60
km/t.
•ABS/TCS/DSC er aktive.
•DSC er slået fra.
(Hvis DSC slås fra, mens systemet er i
drift, afspilles en advarselslyd, og
systemet skifter til standby).
•Bilen er midt i et skarpt sving.
•Bremsepedalen er trådt ned.
•Rattet betjenes pludseligt.
•Bredden af en vejbane er meget smal
eller bred.
BEMÆRK
•(Når timingen af styreassistance er
indstillet til "Sen")
•LAS og LDWS er ikke aktivt, før
systemet detekterer en hvid (gul) linje
i enten venstre eller højre side.
•Når systemet registrerer en hvid (gul)
vognbanelinje på kun én side,
aktiverer systemet ikke
ratstyringsassistancen og advarslen
for vognbanelinjen på den side, der
ikke detekteres.
Ratstyringsassistancen og advarslen
er kun for en vognbaneafvigelse i den
side, der detekteres.
•(Når timingen af styreassistance er
indstillet til "Tidligt")
•Når timingen for styreassistance er
indstillet til "Tidligt", aktiveres LAS
og LDWS ikke, før det detekterer
hvide (gule) vognbanelinjer til venstre
og højre. Timingen for
ratstyringsassistancen er kun aktiv
under tilstanden "Sen", når systemet
detekterer en hvid (gul) linje i enten
venstre eller højre side.
•Ratbetjeningsassistancen udføres, så
bilen forbliver i nærheden af midten af
vognbanen. Dog vil systemet
afhængigt af betingelserne, f.eks.
vejens kurve, hældning og bakkeeffekt
samt bilens hastighed, muligvis ikke
være i stand til at holde bilen i
nærheden af midten af kørselsbanen.
Under kørsel
i-ACTIVSENSE
4-213

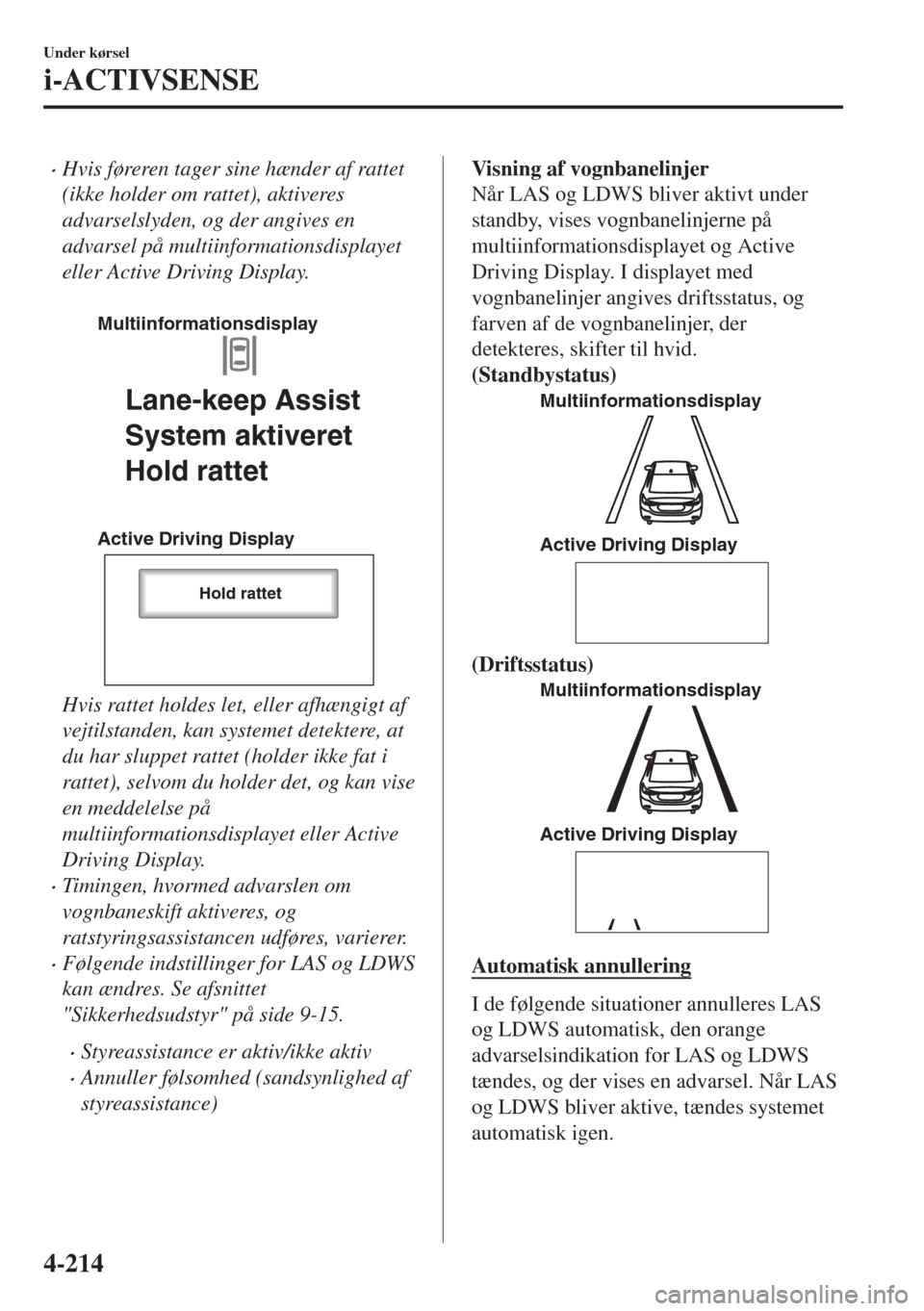

•Hvis føreren tager sine hænder af rattet
(ikke holder om rattet), aktiveres
advarselslyden, og der angives en
advarsel på multiinformationsdisplayet
eller Active Driving Display.

!CTIVE$RIVING$ISPLAY -ULTIINFORMATIONSDISPLAY
,ANE
KEEP!SSIST
3YSTEMAKTIVERET
(OLDRATTET
(OLDRATTET
Hvis rattet holdes let, eller afhængigt af
vejtilstanden, kan systemet detektere, at
du har sluppet rattet (holder ikke fat i
rattet), selvom du holder det, og kan vise
en meddelelse på
multiinformationsdisplayet eller Active
Driving Display.
•Timingen, hvormed advarslen om
vognbaneskift aktiveres, og
ratstyringsassistancen udføres, varierer.
•Følgende indstillinger for LAS og LDWS
kan ændres. Se afsnittet
"Sikkerhedsudstyr" på side 9-15.
•Styreassistance er aktiv/ikke aktiv
•Annuller følsomhed (sandsynlighed af
styreassistance)
Visning af vognbanelinjer
Når LAS og LDWS bliver aktivt under
standby, vises vognbanelinjerne på
multiinformationsdisplayet og Active
Driving Display. I displayet med
vognbanelinjer angives driftsstatus, og
farven af de vognbanelinjer, der
detekteres, skifter til hvid.
(Standbystatus)
-ULTIINFORMATIONSDISPLAY
!CTIVE$RIVING$ISPLAY
(Driftsstatus)
-ULTIINFORMATIONSDISPLAY
!CTIVE$RIVING$ISPLAY
Automatisk annullering
I de følgende situationer annulleres LAS
og LDWS automatisk, den orange
advarselsindikation for LAS og LDWS
tændes, og der vises en advarsel. Når LAS
og LDWS bliver aktive, tændes systemet
automatisk igen.
Under kørsel
i-ACTIVSENSE
4-214

•Temperaturen inden i kameraet er høj
eller lav.
•Forruden omkring kameraet er dugget.
•Forruden omkring kameraet er blokeret
af en forhindring, hvilket forårsager
ringe sigtbarhed fremad.
Automatisk annullering af advarsel/
styreassistance
Når følgende handlinger udføres,
annulleres LAS og LDWS automatisk.
LAS og LDWS aktiveres automatisk efter
betjening.
•Rattet betjenes pludseligt.
•Bremsepedalen betjenes.
•Gaspedalen betjenes.
(Du annullerer funktionen til annullering
af automatisk følsomhed ved at fjerne
markeringen af "Cancel sensitivity"
(Annuller følsomhed) i indstillingerne
for tilpasningsmuligheder).
•Retningsindikatorgrebet betjenes.
•Bilen krydser en vognbanelinje.
BEMÆRK
•Efter drift vil funktionen af LAS og
LDWS muligvis ikke være aktivt i en
periode på højst 5 sekunder, indtil der
detekteres vognbanelinjer.
•Under følgende omstændigheder
annullerer LAS og LDWS automatisk
advarslen/styreassistance.
•Føreren tager sine hænder af rattet.
(LAS og LDWS er designet til at
assistere førerens styrehandling, og
det genoptager automatisk driften, når
føreren holder rattet).
•Der trykkes på DSC OFF-kontakten
for at annullere DSC.
Ratstyringsassistance er FRA (ikke
aktiv)
Ratstyringsassistance til LAS og LDWS
kan ændres til ikke aktiv (OFF).
Se afsnittet "Ændring af indstillinger
(Sikkerhedsudstyr)" på side 9-15.
Når ratstyringsassistancen er blevet ændret
til inaktiv (FRA), vil kun advarslen for
vognbaneskift være aktiv.
Systemdrift
Sørg for, at indikatoren for LAS og LDWS
OFF i instrumentpanelet er slukket. Når
indikatoren LAS og LDWS OFF tændes,
skal du trykke på kontakten og sørge for,
at indikatoren slukkes.
Kør bilen i midten af vognbanen, mens
indikatoren LAS og LDWS OFF i
instrumentpanelet er slukket.
Systemet bliver aktivt, når alle af følgende
betingelser er opfyldt.
•Systemet detekterer hvide (gule)
vognbanelinjer i både højre og venstre
side eller i én af siderne.
•Bilens hastighed er ca. 60 km/t eller
derover.
•Bilen køres på en lige vej eller en vej
med svage sving.
•Motoren kører.
Under kørsel
i-ACTIVSENSE
4-215

LAS og LDWS går på standby i følgende
situationer:
•Systemet kan ikke detektere hvide (gule)
vognbanelinjer.
•Bilens hastighed er mindre end ca. 60
km/t.
•Bilen er midt i et skarpt sving.
•Bilen svinger ved en upassende
hastighed.
BEMÆRK
•LAS & LDWS-systemet forbliver på
standby, indtil det registrerer hvide
(gule) linjer på både venstre og højre
side eller på én af siderne.
•Når systemet registrerer en hvid (gul)
vognbanelinje på kun én side, aktiverer
systemet ikke nogen advarsel for
vognbanelinjen på den side, der ikke
detekteres.
•Afstanden og advarselsfølsomheden
(sandsynligheden for en advarsel), som
systemet anvender til at bestemme
muligheden for et vognbaneskift, kan
ændres.
Se afsnittet "Ændring af indstillinger
(Sikkerhedsudstyr)" på side 9-15.
Visning af vognbanelinjer
Når LAS og LDWS bliver aktivt under
standby, vises vognbanelinjerne på
multiinformationsdisplayet. Systemet
skifter til visning af driftsstatus, når
systemet detekterer en hvid (gul) linje i
enten venstre eller højre side.
(Standbystatus)
(Driftsstatus)
Automatisk annullering
I de følgende situationer annulleres LAS
og LDWS automatisk, den orange
advarselsindikation for LAS og LDWS
tændes, og der vises en advarsel. Når LAS
og LDWS bliver aktive, tændes systemet
automatisk igen.
•Temperaturen inden i kameraet er høj
eller lav.
•Forruden omkring kameraet er dugget.
•Forruden omkring kameraet er blokeret
af en forhindring, hvilket forårsager
ringe sigtbarhed fremad.
Under kørsel
i-ACTIVSENSE
4-216

(Automatisk annullering af advarsel)
Når følgende handlinger udføres,
bestemmer LAS og LDWS, at føreren har
i sinde at foretage et vognbaneskift, og
systemdrift annulleres automatisk. LAS og
LDWS aktiveres automatisk efter
betjening.
•Rattet betjenes pludseligt.
•Bremsepedalen er trådt ned.
•Speederen er trådt ned.
(Du annullerer funktionen til annullering
af automatisk følsomhed ved at fjerne
markeringen af "Warning sensitivity"
(Advarselsfølsomhed) i indstillingerne
for tilpasningsmuligheder).
•Retningsindikatorgrebet betjenes.
•Bilen krydser en vognbanelinje.
tAnnullering af systemet
Tryk på kontakten LAS og LDWS OFF,
når LAS og LDWS er deaktiveret.
Indikatoren LAS og LDWS OFF tændes.
BEMÆRK
•I følgende situationer annulleres LAS og
LDWS automatisk, og indikationen LAS
og LDWS OFF vises på
multifunktionsdisplayet. Få bilen
efterset af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
•Der er en fejlfunktion i
servostyringen.
•Der er en fejlfunktion i DSC.
•Der er en fejlfunktion i det
fremaddetekterende kamera (FSC).
•Når tændingen er OFF, bevares
systemstatussen, som den var før
slukning. Hvis tændingen f.eks. drejes til
OFF, mens Lane-keep Assist System er
aktivt, vil systemet også være aktivt,
næste gang tændingen drejes til
stillingen ON.
Når LAS og LDWS er slukket, slukkes
vognbanelinjerne på
multiinformationsdisplayet og Active
Driving Display.
Under kørsel
i-ACTIVSENSE
4-217

tAdvarsel for vognbaneskift
Hvis systemet bestemmer, at bilen afviger fra dens vognbane, aktiveres advarslen for
vognbaneskift (advarselslyd, brummelyd
*1 eller ratvibration), og den retning, som systemet
afgør, at bilen kan afvige i, angives på multiinformationsdisplayet eller Active Driving
Display.
Hvis systemet bestemmer, at bilen afviger fra dens vognbane, ændres farven af
vognbanelinjen på den side, detektionen sker, fra hvid til gul og blinker.
-ULTIINFORMATIONSDISPLAY !CTIVE$RIVING$ISPLAY
BEMÆRK
•Hvis du ikke har indstillet advarselslyden for vognbaneskift til advarselslyden/
brummelyden
*1, kan advarselslyden muligvis ikke høres afhængigt af de omgivende
støjforhold.
•Hvis du ikke har indstillet Lane Departure Warning System (LDWS) til
ratvibrationsindstillingen, kan vibrationen muligvis ikke føles afhængigt af vejoverfladen.
•Når indstillingen for styreassistance ændres til aktiv, kan advarslerne indstilles til at
aktivere/ikke at aktivere. (Når indstillingen for styreassistance ændres til ikke aktiv, kan
advarslerne ikke indstilles til ikke at aktivere).
Se afsnittet "Ændring af indstillinger (Sikkerhedsudstyr)" på side 9-15.
•LAS og LDWS kan ændres til følgende indstillinger, uanset om styreassistance er indstillet
til aktiv/ikke aktiv. Kontrollér altid indstillingsstatus, når du kører bilen, og foretag de
nødvendige indstillingsændringer.
Se afsnittet "Ændring af indstillinger (Sikkerhedsudstyr)" på side 9-15.
•Ratvibration: stærk/svag
•Lydstyrke af advarselslyd
•Advarselstyper (ratvibration/advarselslyd/brummelyd*1)
*1 En buldrestribe er en række riller i vejoverfladen, som er placeret med specifikke
intervaller, og som, når bilen kører hen over dem, skaber en vibration og en buldren,
som advarer føreren om, bilen er ved at forlade vejbanen.
Under kørsel
i-ACTIVSENSE
4-218
