MAZDA MODEL 6 2018 Instruktionsbog (in Danish)

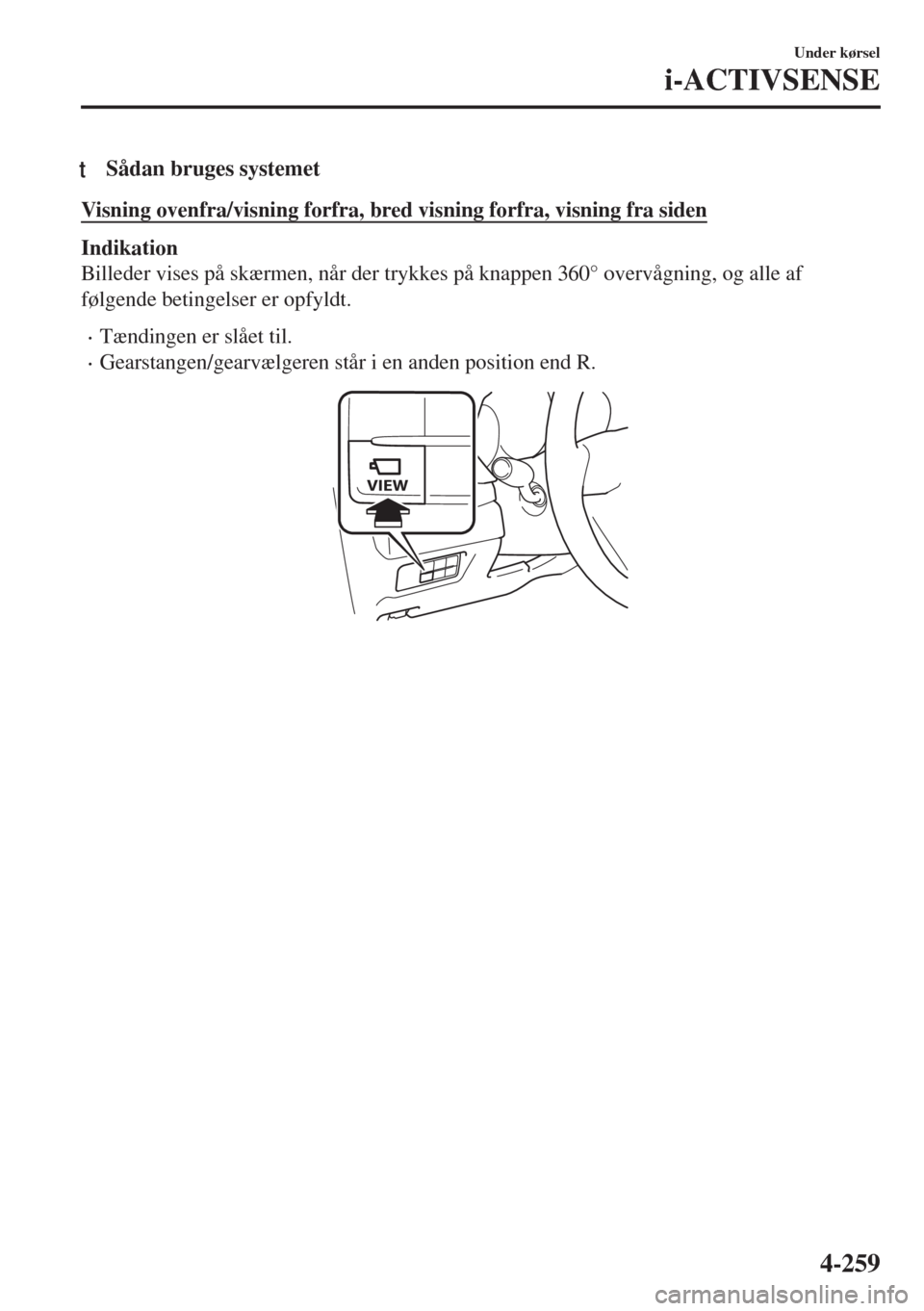

tSådan bruges systemet
Visning ovenfra/visning forfra, bred visning forfra, visning fra siden
Indikation
Billeder vises på skærmen, når der trykkes på knappen 360° overvågning, og alle af
følgende betingelser er opfyldt.
•Tændingen er slået til.
•Gearstangen/gearvælgeren står i en anden position end R.

Under kørsel
i-ACTIVSENSE
4-259

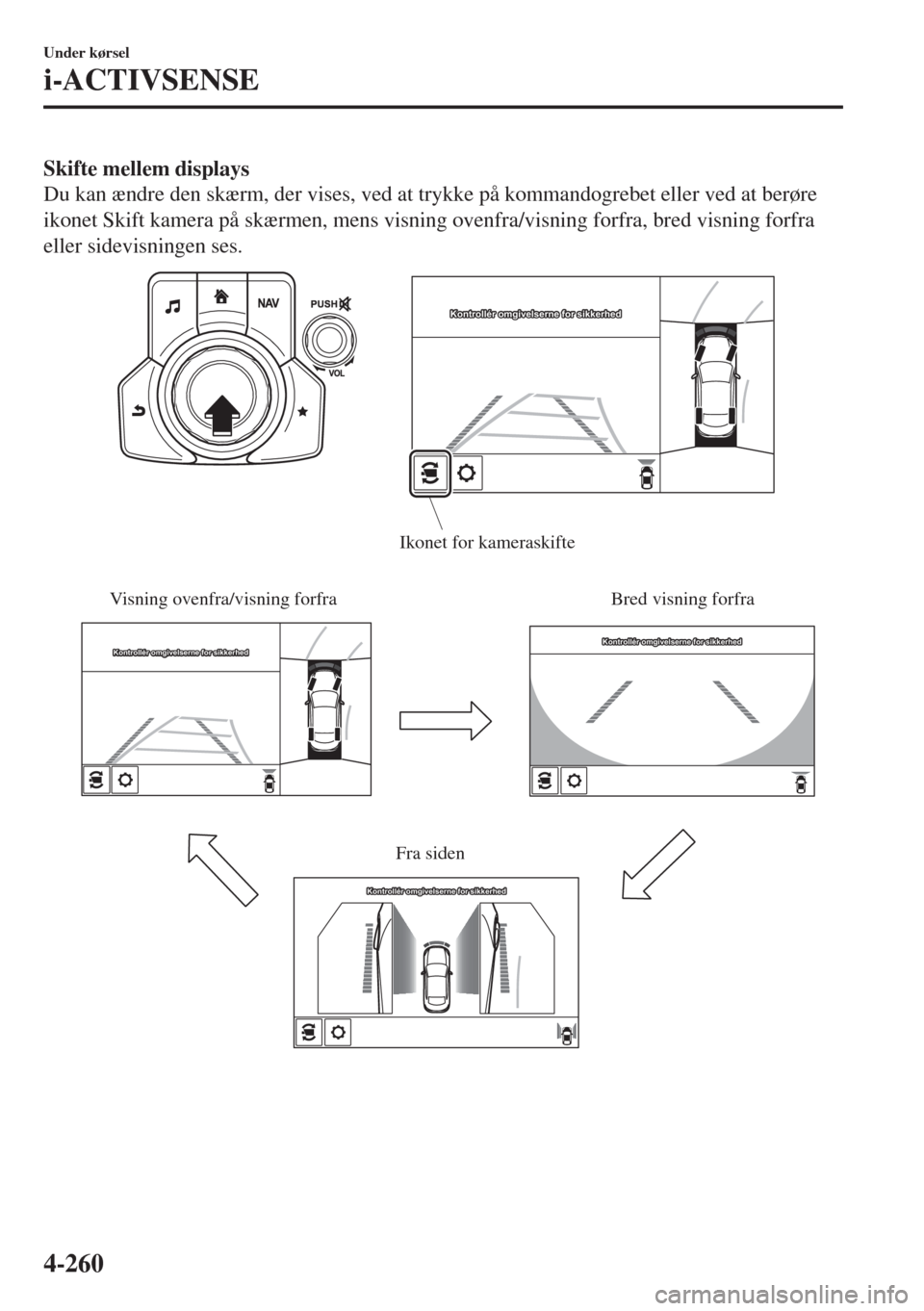

Skifte mellem displays
Du kan ændre den skærm, der vises, ved at trykke på kommandogrebet eller ved at berøre
ikonet Skift kamera på skærmen, mens visning ovenfra/visning forfra, bred visning forfra
eller sidevisningen ses.
Visning ovenfra/visning forfraBred visning forfra
Fra siden
Ikonet for kameraskifte
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Under kørsel
i-ACTIVSENSE
4-260

BEMÆRK
•Når gearstangen/gearvælgeren er i positionen R, skifter den viste skærm ikke til visning
ovenfra/visning forfra, den brede visning forfra eller sidevisningen.
•Visning af visningen ovenfra/forfra, den brede visning forfra eller sidevisningen stopper,
selv når visningsbetingelserne er opfyldt, hvis følgende betingelser forekommer.
•Når der trykkes på en kontakt omkring kommandogrebet.
•(Manuelt gear)
Parkeringsbremsen er trukket.
•(Automatgear)
Gearvælgeren skiftes til P-position (vises, når gearvælgeren er i en anden position end
P).
•(Vises, når bilens hastighed er mindre end 15 km/t).
•Der er gået 4 minutter og 30 sekunder.
•Bilens hastighed er ca. 15 km/t eller derover.
•(Vises, når bilens hastighed er ca. 15 km/t eller derover)
•Bilens hastighed er ca. 15 km/t eller derover, når der er gået 8 sekunder, siden der
blev trykket på kontakten for 360° overvågning.
•Der er gået 4 minutter og 22 sekunder fra det tidspunkt, hvor bilens hastighed var
mindre end 15 km/t, når der er gået 8 sekunder, siden der blev trykket på kontakten
for 360° overvågning.
•360° overvågningen viser den forrige skærmvisning.
•Indstillingerne for 360° overvågningen kan ændres på følgende måde.
Se afsnittet "Sikkerhedsudstyr" på siden 9-15.
•Automatisk visning af 360° overvågningen, når ultralydsføleren registrerer en
forhindring.
•Automatisk visning af 360° overvågningen, når tændingen slås TIL.
Under kørsel
i-ACTIVSENSE
4-261

Visning ovenfra/visning bagud, bred visning bagud
Visning ovenfra/visning bagud, bred visning bagud vises, når alle af følgende betingelser er
opfyldt.
•Tændingen er slået til.
•Gearstang/gearvælger er i positionen R.
Skifte mellem displays
Du kan ændre den skærm, der vises, ved at trykke på kommandogrebet eller ved at berøre
ikonet Skift kamera på skærmen, mens visning ovenfra/visning bagud, bred visning bagud
ses.
Visning ovenfra/visning bagud Bred visning bagud
Ikonet for kameraskifte
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
BEMÆRK
•Visningen ovenfra/visningen bagud og den brede visning bagud vises automatisk, uanset
om 360° overvågning er tændt eller slukket, når gearstangen/gearvælgeren flyttes til
positionen R.
•Indstillingen kan ændres til at vise visningen ovenfra/visningen forfra, når der skiftes fra
bakgear til fremadgående gear uden at betjene kontakten for 360° overvågning for at
kontrollere ved bilens forende under parallelparkering.
Se afsnittet "Sikkerhedsudstyr" på siden 9-15.
Under kørsel
i-ACTIVSENSE
4-262

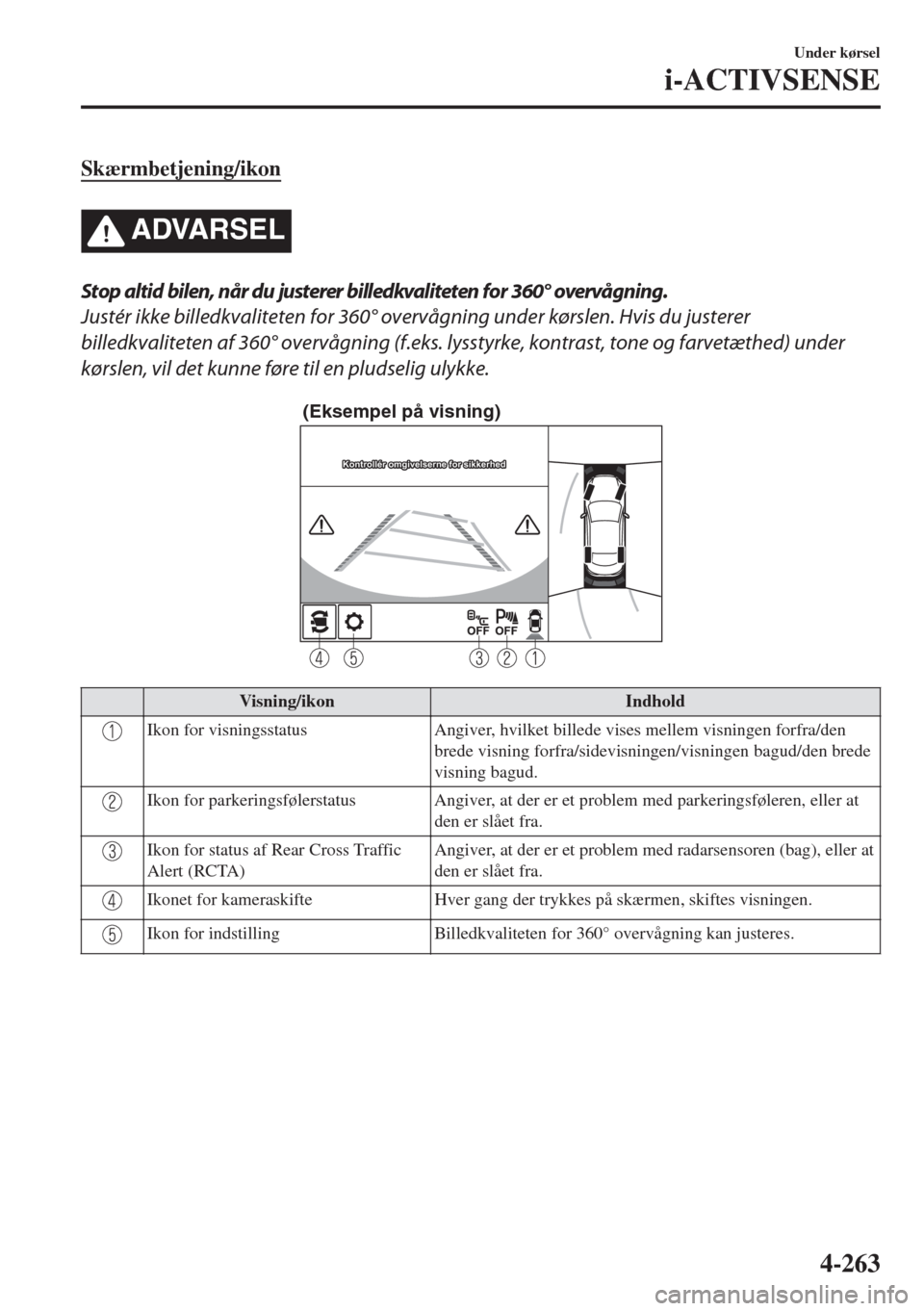

Skærmbetjening/ikon
!$6!23%,
Stop altid bilen, når du justerer billedkvaliteten for 360° overvågning.
Justér ikke billedkvaliteten for 360° overvågning under kørslen. Hvis du justerer
billedkvaliteten af 360° overvågning (f.eks. lysstyrke, kontrast, tone og farvetæthed) under
kørslen, vil det kunne føre til en pludselig ulykke.
%KSEMPELP»VISNING
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Visning/ikon Indhold
Ikon for visningsstatus Angiver, hvilket billede vises mellem visningen forfra/den
brede visning forfra/sidevisningen/visningen bagud/den brede
visning bagud.
Ikon for parkeringsfølerstatus Angiver, at der er et problem med parkeringsføleren, eller at
den er slået fra.
Ikon for status af Rear Cross Traffic
Alert (RCTA)Angiver, at der er et problem med radarsensoren (bag), eller at
den er slået fra.
Ikonet for kameraskifte Hver gang der trykkes på skærmen, skiftes visningen.
Ikon for indstilling Billedkvaliteten for 360° overvågning kan justeres.
Under kørsel
i-ACTIVSENSE
4-263

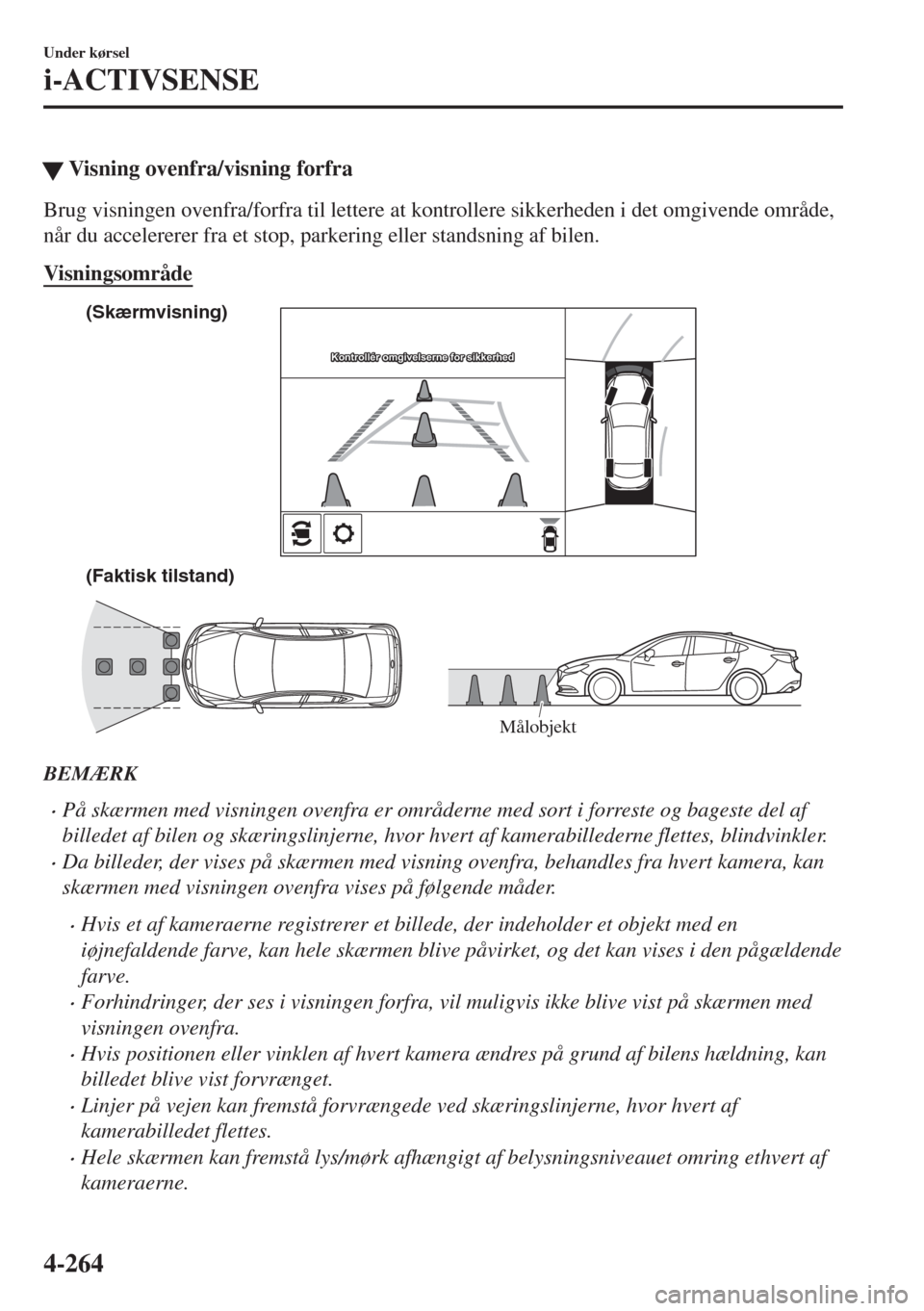

WVisning ovenfra/visning forfra
Brug visningen ovenfra/forfra til lettere at kontrollere sikkerheden i det omgivende område,
når du accelererer fra et stop, parkering eller standsning af bilen.
Visningsområde
&AKTISKTILSTAND 3K
Målobjekt
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
BEMÆRK
•På skærmen med visningen ovenfra er områderne med sort i forreste og bageste del af
billedet af bilen og skæringslinjerne, hvor hvert af kamerabillederne flettes, blindvinkler.
•Da billeder, der vises på skærmen med visning ovenfra, behandles fra hvert kamera, kan
skærmen med visningen ovenfra vises på følgende måder.
•Hvis et af kameraerne registrerer et billede, der indeholder et objekt med en
iøjnefaldende farve, kan hele skærmen blive påvirket, og det kan vises i den pågældende
farve.
•Forhindringer, der ses i visningen forfra, vil muligvis ikke blive vist på skærmen med
visningen ovenfra.
•Hvis positionen eller vinklen af hvert kamera ændres på grund af bilens hældning, kan
billedet blive vist forvrænget.
•Linjer på vejen kan fremstå forvrængede ved skæringslinjerne, hvor hvert af
kamerabilledet flettes.
•Hele skærmen kan fremstå lys/mørk afhængigt af belysningsniveauet omring ethvert af
kameraerne.
Under kørsel
i-ACTIVSENSE
4-264

Visning af skærmen
-b
-a
.

&/23)'4)'

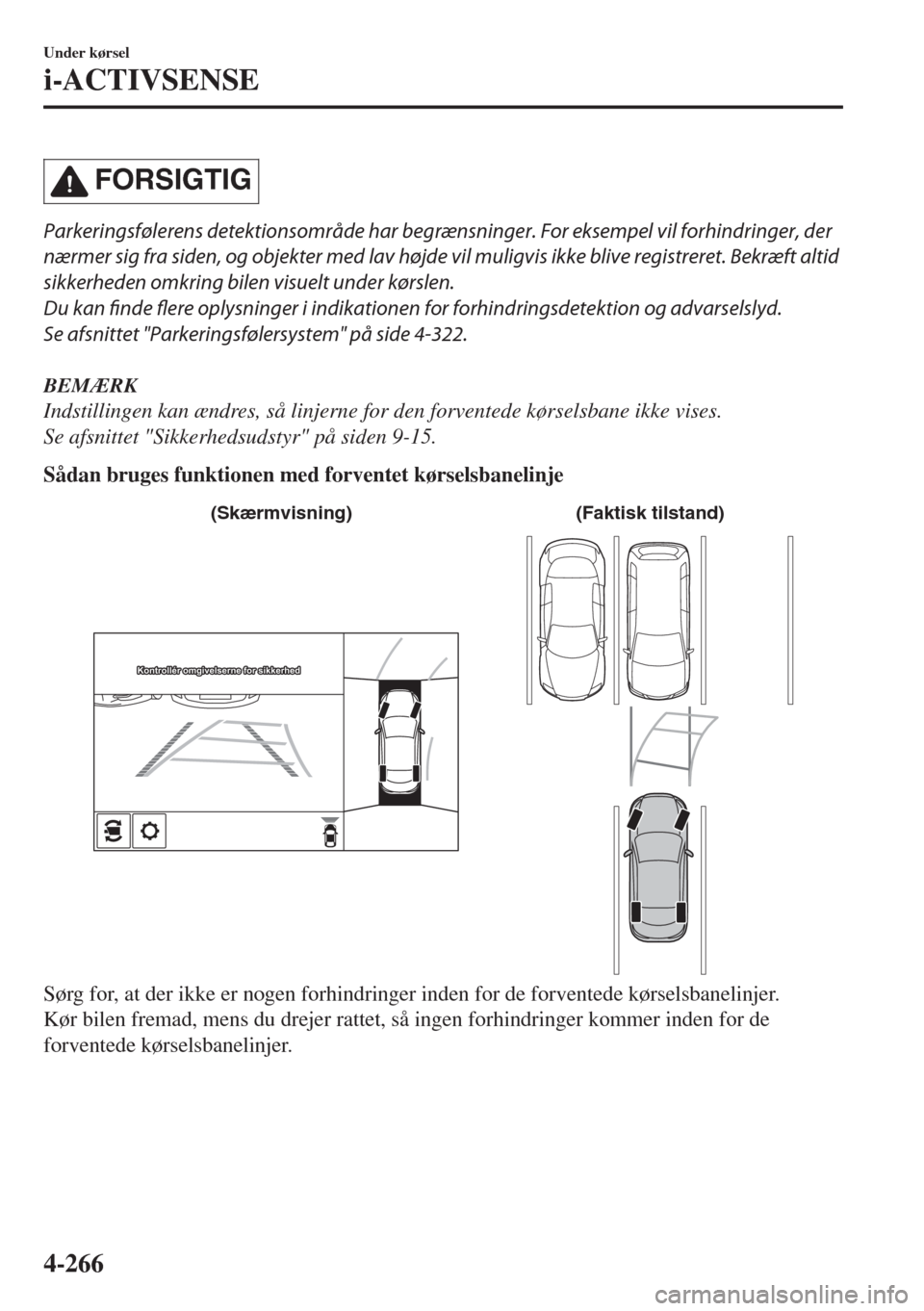

Parkeringsfølerens detektionsområde har begrænsninger. For eksempel vil forhindringer, der
nærmer sig fra siden, og objekter med lav højde vil muligvis ikke blive registreret. Bekræft altid
sikkerheden omkring bilen visuelt under kørslen.
Du kan finde flere oplysninger i indikationen for forhindringsdetektion og advarselslyd.
Se afsnittet "Parkeringsfølersystem" på side 4-322.
BEMÆRK
Indstillingen kan ændres, så linjerne for den forventede kørselsbane ikke vises.
Se afsnittet "Sikkerhedsudstyr" på siden 9-15.
Sådan bruges funktionen med forventet kørselsbanelinje
&AKTISKTILSTAND 3K
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Sørg for, at der ikke er nogen forhindringer inden for de forventede kørselsbanelinjer.
Kør bilen fremad, mens du drejer rattet, så ingen forhindringer kommer inden for de
forventede kørselsbanelinjer.
Under kørsel
i-ACTIVSENSE
4-266

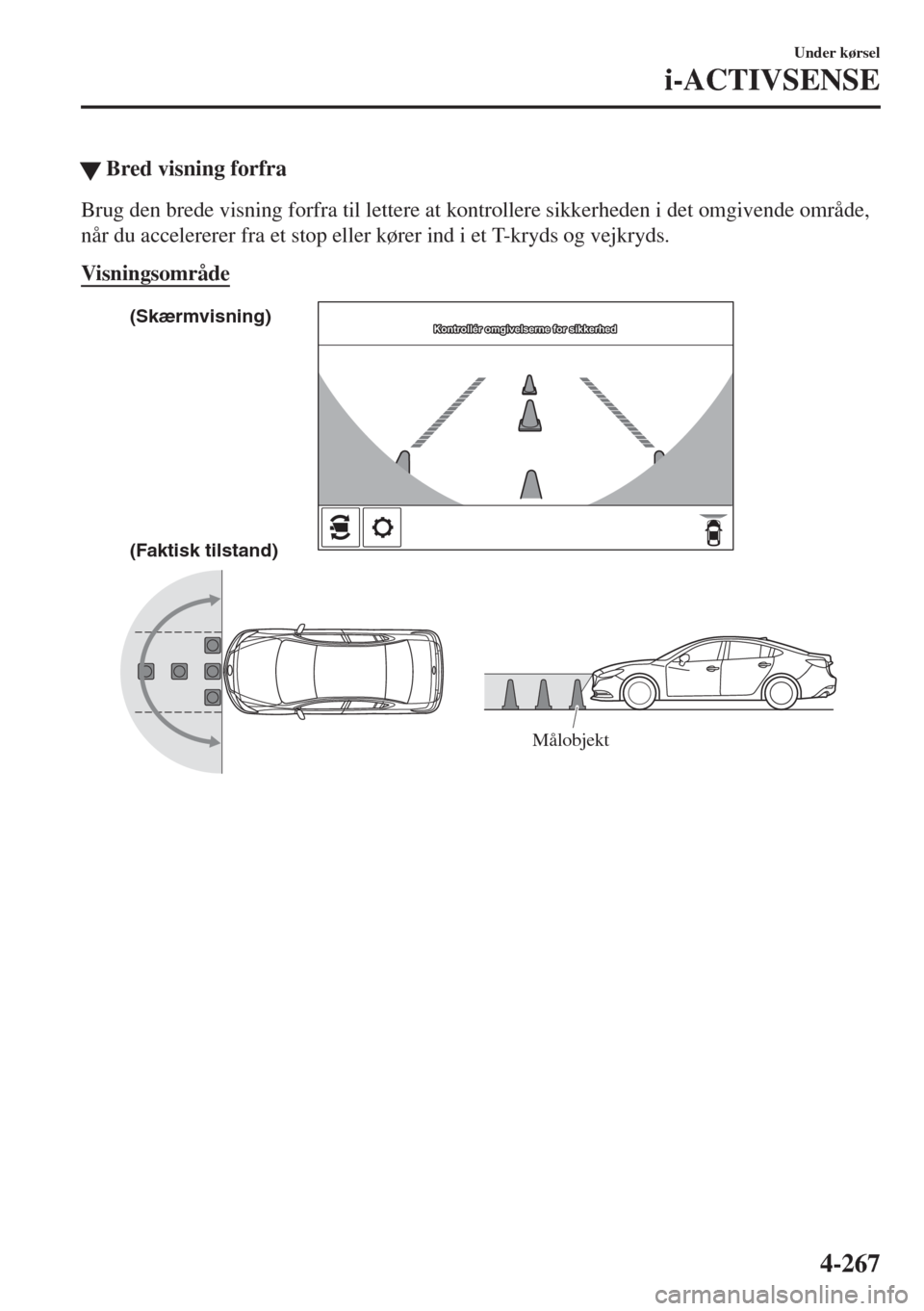

WBred visning forfra
Brug den brede visning forfra til lettere at kontrollere sikkerheden i det omgivende område,
når du accelererer fra et stop eller kører ind i et T-kryds og vejkryds.
Visningsområde
&AKTISKTILSTAND 3K
Målobjekt
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed
Under kørsel
i-ACTIVSENSE
4-267

Visning af skærmen
Kontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhedKontrollér omgivelserne for sikkerhed

Visning/ikon Indhold
Forlængede breddelinjer for bilen og
afstandsstyrelinjer (rød/blå)Angiver den anslåede bredde af bilen og afstanden (fra kofan-
gerens forende) foran bilen.
•De røde linjer angiver punkterne op til ca. 0,5 m fra kofan-
gerens forende.
•De blå linjer angiver punkterne fra ca. 0,5 m og op til 2 m
fra kofangerens forende.
BEMÆRK
•Parkeringsfølerens indikation for forhindringsdetektion vises ikke. Skift skærmvisningen
til visningen ovenfra/forfra eller visningen sidefra, hvis parkeringsfølerens advarselslyd
er aktiveret.
•Skærmen med den brede visning forfra viser billedet foran bilen i en bred vinkel og
korrigerer billedet for lettere at registrere forhindringer, der nærmer sig fra siden. Det
afviger derfor fra den faktiske visning.
Under kørsel
i-ACTIVSENSE
4-268
