Page 419 of 875

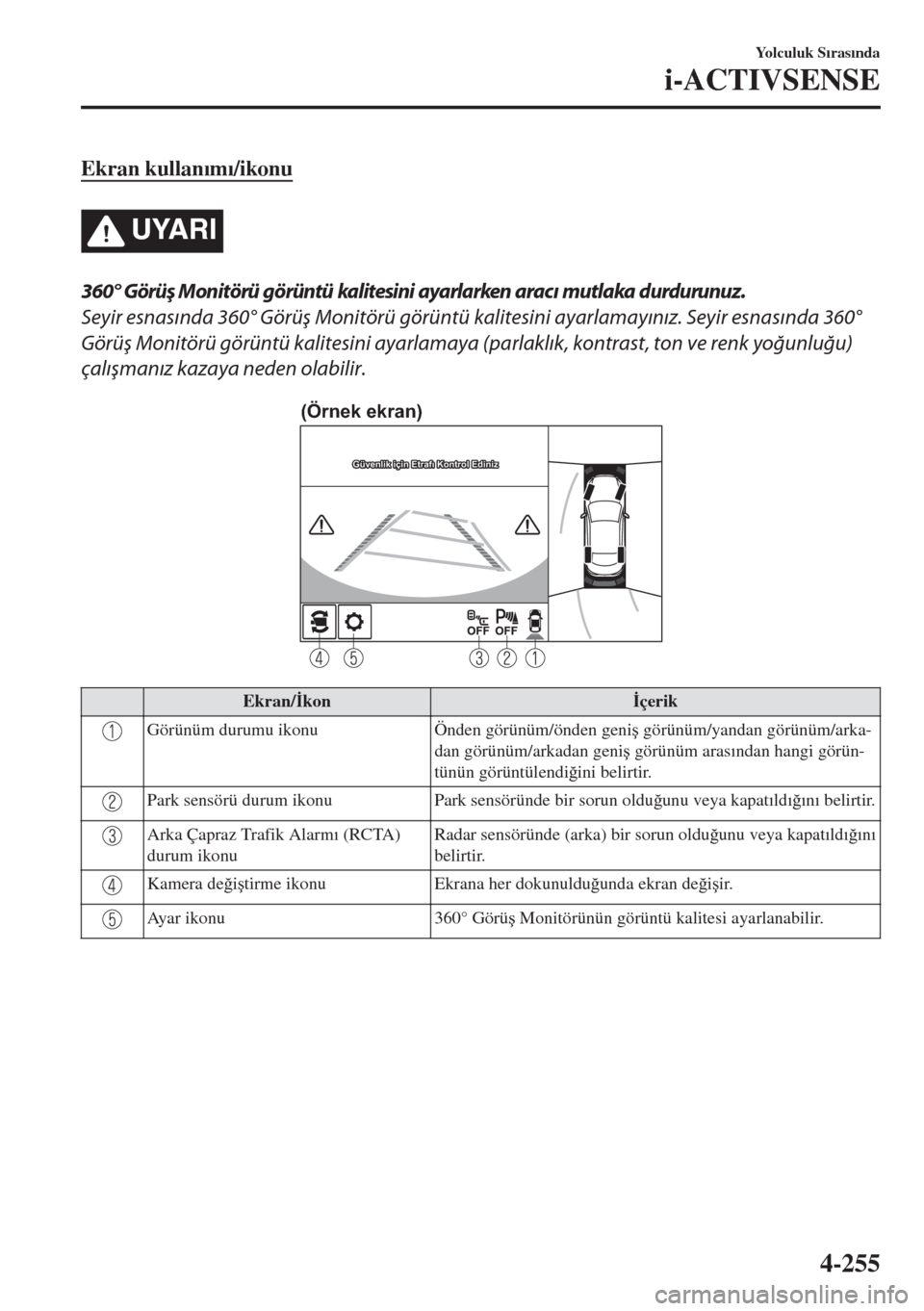

Ekran kullan Õm Õ/ikonu
UYARI
360° Görüş
Monitörü görüntü
kalitesini ayarlarken aracı mutlaka durdurunuz.
Seyir esnasında 360° Görüş
Monitörü görüntü
kalitesini ayarlamayınız.
Seyir esnasında 360°
Görüş Monitörü görüntü kalitesini ayarlamaya (parlaklık, kontrast, ton ve renk yoğunluğu)
çalışmanız kazaya neden olabilir.
(Örnek ekran)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/ økon øçerik
Görünüm durumu ikonu Önden görünüm/önden geni ú görünüm/yandan görünüm/arka-
dan görünüm/arkadan geni ú görünüm aras Õndan hangi görün-
tünün görüntülendi ÷ini belirtir.
Park sensörü durum ikonu Park sensöründe bir sorun oldu ÷unu veya kapat Õld Õ ÷ Õn Õ belirtir.
Arka Çapraz Trafik Alarm Õ (RCTA)
durum ikonuRadar sensöründe (arka) bir sorun oldu ÷unu veya kapat Õld Õ ÷ Õn Õ
belirtir.
Kamera de ÷i útirme ikonu Ekrana her dokunuldu ÷unda ekran de ÷i úir.
Ayar ikonu 360° Görü ú Monitörünün görüntü kalitesi ayarlanabilir.
Yolculuk S Õras Õnda
i-ACTIVSENSE
4-255
Page 421 of 875
Ekran Õn görüntülenmesi
-b
-a
(Öngörülen araç yolu çizgisi
ekranı devredeyken)(Öngörülen araç yolu çizgisi
ekranı devre dışıyken)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/ økon øçerik
Park sensörü görünümü Park sensörü devreye girdi ÷inde park sensörü tespit durumunu
görüntüler.
Ay r Õnt Õlar için park sensörü engel tespiti göstergesini ve uyar Õ
sesini inceleyiniz.
Sayfa Referans 4-311'deki Park Sensörü Sistemi bölümüne ba-
k Õn Õz.
Lastik ikonu Lastik yönünü gösterir. Direksiyon simidinin çal Õ úmas Õyla
ba ÷lant Õl Õ hareket eder.
Öngörülen araç güzergah Õ úeritleri (tu-
runcu)Arac Õn öngörülen yakla ú Õk yolunu belirtir. Direksiyon simidi-
nin çal Õ úmas Õyla ba ÷lant Õl Õ hareket eder.
a) Ön tamponun kenar Õn Õn gitmesi beklenen yolu belirtir.
b) Arac Õn iç k Õsm Õn Õn gitmesi beklenen yolu belirtir.
Uzat Õlm Õ ú araç geni úli ÷i çizgileri ve
mesafe k Õlavuz çizgileri (k Õrm Õz Õ/mavi)Arac Õn yakla ú Õk geni úli ÷ini ve arac Õn önündeki mesafeyi (tam-
ponun ön ucundan) belirtir.
•K Õrm Õz Õ çizgiler tamponun ön ucundan yakla ú Õk 0,5 m’deki
noktalar Õ belirtir.
•Mavi çizgiler tamponun ön ucundan yakla ú Õk 0,5 m ile 2 m
aras Õndaki noktalar Õ belirtir.
Öngörülen araç yolu mesafe k Õlavuz
çizgileri (k Õrm Õz Õ/turuncu)Arac Õn arac Õn önündeki mesafeyi (tamponun ön ucundan) be-
lirtir.
•K Õrm Õz Õ çizgi tamponun ön ucundan yakla ú Õk 0,5 m’deki
noktalar Õ belirtir.
•Turuncu çizgiler tamponun ön ucundan yakla ú Õk 1 m ile
2 m aras Õndaki noktalar Õ belirtir.
Yolculuk S Õras Õnda
i-ACTIVSENSE
4-257
Page 422 of 875
D øKKAT
Park sensörü tespit menzilinin sınırları vardır. Örneğin, kenardan içeri giren tıkanıklıklar ve
kısa nesneler tespit edilemeyebilir. Daima, etrafınızı gözünüzle kontrol ederek sürüş
güvenliğinizi artırınız.
Ayrıntılar için park sensörü engel tespiti göstergesini ve uyarı sesini inceleyiniz.
Sayfa Referans 4-311'deki Park Sensörü Sistemi bölümüne bakınız.
NOT
Öngörülen araç yolu çizgileri görüntülenmeyecek úekilde ayar de ÷i útirilebilir.
Referans 9-15 sayfas Õndaki Güvenlik Ekipman Õ bölümünü inceleyin.
Öngörülen araç yolu çizgisi i úlevinin kullan Õm Õ
(Gerçek durum) (Ekran görüntüleme)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Öngörülen araç yolu çizgileri içinde herhangi bir engel olmad Õ ÷ Õndan emin olunuz.
Öngörülen araç yolu çizgileri içine engel girmemesi için direksiyon simidini çevirirken arac Õ
ileri do ÷ru sürünüz.
Yo l c u l u k S Õras Õnda
i-ACTIVSENSE
4-258
Page 424 of 875
Ekran Õn görüntülenmesi
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/ økon øçerik
Uzat Õlm Õ ú araç geni úli ÷i çizgileri ve
mesafe k Õlavuz çizgileri (k Õrm Õz Õ/mavi)Arac Õn yakla ú Õk geni úli ÷ini ve arac Õn önündeki mesafeyi (tam-
ponun ön ucundan) belirtir.
•K Õrm Õz Õ çizgiler tamponun ön ucundan yakla ú Õk 0,5 m’deki
noktalar Õ belirtir.
•Mavi çizgiler tamponun ön ucundan yakla ú Õk 0,5 m ile 2 m
aras Õndaki noktalar Õ belirtir.
NOT
•Park sensörü engel tespiti göstergesi görüntülenmez. Park sensörü uyar Õ sesi devreye
girerse ekran Õ üstten görünüm/önden görünüm veya yandan görünüm seçene ÷ine al Õn Õz.
•Önden geni ú görünüm ekran Õ arac Õn önündeki görüntüyü geni ú bir aç Õdan görüntüler ve
yandan yakla úan engellerin tespit edilmesine yard Õmc Õ olmak için görüntüyü düzeltir. Bu
nedenle gerçek görünümden farkl Õl Õk gösterir.
ttYandan Görünümü
Durma, park konumundan arac Õ h Õzland Õr Õrken veya arac Õ durdururken çevredeki alan Õn
güvenli ÷inin kontrol edilmesine yard Õmc Õ olmas Õ için yandan görünüm seçene ÷ini
kullan Õn Õz.
Görüntüleme menzili
(Gerçek durum) (Ekran görüntüleme)
Hedef nesne
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Yo l c u l u k S Õras Õnda
i-ACTIVSENSE
4-260
Page 425 of 875
Ekran Õn görüntülenmesi
(Öngörülen araç yolu çizgisi
ekranı devredeyken)(Öngörülen araç yolu çizgisi
ekranı devre dışıyken)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/ økon øçerik
Park sensörü görünümü Park sensörü devreye girdi ÷inde park sensörü tespit durumunu
görüntüler.
Ay r Õnt Õlar için park sensörü engel tespiti göstergesini ve uyar Õ
sesini inceleyiniz.
Sayfa Referans 4-311'deki Park Sensörü Sistemi bölümüne
bak Õn Õz.
Öngörülen araç güzergah Õ úeritleri (tu-
runcu)Arac Õn öngörülen yakla ú Õk yolunu belirtir. Direksiyon simidi-
nin çal Õ úmas Õyla ba ÷lant Õl Õ hareket eder.
Öngörülen araç yolu çizgileri (turuncu) arac Õn iç k Õsm Õn Õn ha-
reket etmesi beklenen yolu belirtir.
Araç paralel k Õlavuz çizgileri (mavi)
Kap Õ aynalar Õ da dahil yakla ú Õk araç geni úli ÷ini belirtir.
Araç ön uç k Õlavuz çizgileri (mavi) Arac Õn ön kenar Õndan (tamponun ön kenar Õ) yakla ú Õk
0,25 m’deki noktalar Õ belirtir.
NOT
Öngörülen araç yolu çizgileri görüntülenmeyecek úekilde ayar de ÷i útirilebilir.
Referans 9-15 sayfas Õndaki Güvenlik Ekipman Õ bölümünü inceleyin.
Yolculuk S Õras Õnda
i-ACTIVSENSE
4-261
Page 426 of 875
Öngörülen araç yolu çizgisi i úlevinin kullan Õm Õ
AB
A
B
C C(Gerçek durum) (Ekran görüntüleme)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Öngörülen araç yolu çizgileri içinde herhangi bir engel olmad Õ ÷ Õndan emin olunuz.
Direksiyon simidini öngörülen yol çizgileri engelin (A) içine hareket edecek úekilde
çeviriniz ve engeli geçene kadar arac Õ ileri do ÷ru sürünüz.
Öngörülen araç yolu çizgileri engel (B) üzerindeyse veya engelin (C) d Õ ú Õndaysa, arac Õ
keskin bir úekilde döndürürken araç engel ile temas edebilir.
D øKKAT
¾Park sensörü tespit menzilinin sınırları vardır. Örneğin, kenardan içeri giren tıkanıklıklar ve
kısa nesneler tespit edilemeyebilir. Daima, etrafınızı gözünüzle kontrol ederek sürüş
güvenliğinizi artırınız.
Ayrıntılar
için park sensörü engel
tespiti
göstergesini ve uyarı
sesini
inceleyiniz.
Sayfa Referans 4-311
'deki Park Sensörü
Sistemi bölümüne bakınız.
¾Engel yandan görünüm görüntüsünde görünmüyor dahi olsa araç engeli geçene kadar
direksiyon simidini daha fazla çevirmeyiniz. Direksiyon simidi daha fazla çevrilirse, keskin
bir şekilde döndürüldüğünde araç engel ile temas edebilir.
NOT
•Ekranda gösterilen görüntü ile gerçek durum aras Õnda bir fark olabilece ÷inden seyir
halinde aynalar Õ ve do ÷rudan gözlerinizi kullanarak mutlaka çevredeki alan Õn güvenli ÷ini
kontrol ediniz.
•Kald Õr Õm kenar Õ veya park alan Õ bölme çizgisi gibi ekranda görüntülenen nesne ile araç
paralel k Õlavuz çizgileri paralel görünse de asl Õnda paralel olmayabilirler.
Yo l c u l u k S Õras Õnda
i-ACTIVSENSE
4-262
Page 428 of 875
Ekran Õn görüntülenmesi
-a
-b
(Öngörülen araç yolu çizgisi
ekranı devredeyken)(Öngörülen araç yolu çizgisi
ekranı devre dışıyken)
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/ økon øçerik
Park sensörü görünümü Park sensörü devreye girdi ÷inde park sensörü tespit durumunu
görüntüler.
Ay r Õnt Õlar için park sensörü engel tespiti göstergesini ve uyar Õ
sesini inceleyiniz.
Sayfa Referans 4-311'deki Park Sensörü Sistemi bölümüne
bak Õn Õz.
Lastik ikonu Lastik yönünü gösterir. Direksiyon simidinin çal Õ úmas Õyla
ba ÷lant Õl Õ hareket eder.
Öngörülen araç güzergah Õ úeritleri (tu-
runcu)Arac Õn öngörülen yakla ú Õk yolunu belirtir. Direksiyon simidi-
nin çal Õ úmas Õyla ba ÷lant Õl Õ hareket eder.
a) Ara tekerleklerin hareket etmesi beklenen yolu belirtir.
b) Arac Õn d Õ ú k Õsm Õn Õn hareket etmesi beklenen yolu belirtir.
Uzat Õlm Õ ú araç geni úli ÷i çizgileri ve
mesafe k Õlavuz çizgileri (k Õrm Õz Õ/mavi)Bu k Õlavuz çizgiler, arac Õn yakla ú Õk geni úli ÷ini ve arac Õn arka-
s Õndan (tampon ucundan) ölçülen bir noktaya mesafeyi göste-
rir.
•K Õrm Õz Õ çizgiler tamponun arka ucundan yakla ú Õk 0,5 m’de-
ki noktalar Õ belirtir.
•Mavi çizgiler tamponun arka ucundan yakla ú Õk 0,5 m ile
2 m aras Õndaki noktalar Õ belirtir.
Öngörülen araç yolu mesafe k Õlavuz
çizgileri (k Õrm Õz Õ/turuncu)Bu k Õlavuz çizgiler, arac Õn arkas Õndan (tampon ucundan) ölçü-
len bir noktaya yakla ú Õk mesafeyi gösterir.
•K Õrm Õz Õ çizgi tamponun arka ucundan yakla ú Õk 0,5 m’deki
noktalar Õ belirtir.
•Turuncu çizgiler tamponun arka ucundan yakla ú Õk 1 m ile
2 m aras Õndaki noktalar Õ belirtir.
Yo l c u l u k S Õras Õnda
i-ACTIVSENSE
4-264
Page 429 of 875
Ekran/ økon øçerik
Kör Nokta øzleme (BSM) uyar Õ Õ ú Õklar ÕArka Çapraz Trafik Alarm Õn Õn (RCTA) çal Õ út Õ ÷ Õ zaman Õ belir-
tir.
Ay r Õnt Õlar için Arka Çapraz Trafik Uyar Õs Õ (RCTA) bölümüne
bak Õn Õz.
Sayfa Referans 4-171’daki Arka Çapraz Trafik Uyar Õs Õ
(RCTA) bölümüne bak Õn Õz.
NOT
Öngörülen araç yolu çizgileri görüntülenmeyecek úekilde ayar de ÷i útirilebilir.
Referans 9-15 sayfas Õndaki Güvenlik Ekipman Õ bölümünü inceleyin.
Öngörülen araç yolu çizgisi i úlevinin kullan Õm Õ
D øKKAT
¾Geri viteste giderken direksiyon simidini çevirirken aracın ön kısma dışa doğru savrulur.
Araç ile engel arasında yeterli mesafe bırakınız.
¾Park sensörü tespit menzilinin sınırları vardır. Örneğin, kenardan içeri giren tıkanıklıklar ve
kısa nesneler tespit edilemeyebilir. Daima, etrafınızı gözünüzle kontrol ederek sürüş
güvenliğinizi artırınız.
Ayrıntılar için park sensörü engel tespiti göstergesini ve uyarı sesini inceleyiniz.
Sayfa Referans 4-311'deki Park Sensörü Sistemi bölümüne bakınız.
NOT
•Park ederken a úa ÷ Õda gösterilene benzer gösterilen görüntü ile as Õl úartlar aras Õnda
farkl Õl Õk olabilece ÷inden, daima arac Õn arkas Õn Õn ve çevre alan Õn güvenli oldu ÷unu gözle
do ÷rulay Õn Õz.
•Ekranda gösterilen park alan Õn Õn (veya garaj Õn) arka ucu ile mesafe k Õlavuz çizgileri
paralel görünse bile, asl Õnda paralel olmayabilirler.
•Park alan Õn Õn sadece bir taraf Õnda bölme çizgisi olan bir alana park edilirken, bölme
çizgisi ve araç geni úli ÷i k Õlavuz çizgisi paralel görünebilir ancak asl Õnda paralel
olmayabilirler.
•A úa ÷ Õda, araç geri giderken direksiyonun sola döndürüldü ÷ü bir örnekle araç park etme
i úlemi gösterilmektedir. Kar ú Õ yönden park alan Õna geri geri girerken direksiyonun
çal Õ úmas Õ tersine döner.
Yolculuk S Õras Õnda
i-ACTIVSENSE
4-265
Page 432 of 875
Ekran Õn görüntülenmesi
Güvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol EdinizGüvenlik için Etrafı Kontrol Ediniz
Ekran/ økon øçerik
Uzat Õlm Õ ú araç geni úli ÷i çizgileri ve
mesafe k Õlavuz çizgileri (k Õrm Õz Õ/mavi)Bu k Õlavuz çizgiler, arac Õn yakla ú Õk geni úli ÷ini ve arac Õn arka-
s Õndan (tampon ucundan) ölçülen bir noktaya mesafeyi göste-
rir.
•K Õrm Õz Õ çizgiler tamponun arka ucundan yakla ú Õk 0,5 m’de-
ki noktalar Õ belirtir.
•Mavi çizgiler tamponun arka ucundan yakla ú Õk 0,5 m ile
2 m aras Õndaki noktalar Õ belirtir.
Kör Nokta øzleme (BSM) uyar Õ Õ ú Õklar ÕArka Çapraz Trafik Alarm Õn Õn (RCTA) çal Õ út Õ ÷ Õ zaman Õ belir-
tir.
Ay r Õnt Õlar için Arka Çapraz Trafik Uyar Õs Õ (RCTA) bölümüne
bak Õn Õz.
Sayfa Referans 4-171’daki Arka Çapraz Trafik Uyar Õs Õ
(RCTA) bölümüne bak Õn Õz.
NOT
•Park sensörü engel tespiti göstergesi görüntülenmez. Park sensörü uyar Õ sesi devreye
girerse ekran Õ üstten görünüm/arkadan görünüm seçene ÷ine al Õn Õz.
•Arkadan geni ú görünüm ekran Õ arac Õn arkas Õndaki görüntüyü geni ú bir aç Õdan görüntüler
ve yandan yakla úan engellerin tespit edilmesine yard Õmc Õ olmak için görüntüyü düzeltir.
Bu nedenle gerçek görünümden farkl Õl Õk gösterir.
Yo l c u l u k S Õras Õnda
i-ACTIVSENSE
4-268
Page 442 of 875
Radar Sensoru (Ön)*
Arac Õn Õzda bir radar sensoru (ön) bulunmaktad Õr.
Radar sensorunu (ön) a úa ÷ Õdaki sistemler de kullan Õr.
•Mazda Radar Sabit H Õz Kontrolü (MRCC)
•Stop & Go fonksiyonlu Mazda Radar Sabit H Õz Kontrolü (Stop&Go fonksiyonlu MRCC)
•Mesafe Alg Õlama Destek Sistemi (DRSS)
•Ak Õll Õ Fren Deste ÷i (SBS)
Radar sensoru (ön), kendisinin gönderdi ÷i radyo dalgalar Õn Õn öndeki araçtan veya engelden
yans Õmas Õn Õ alg Õlayarak çal Õ ú Õr.
Radar sensörü (ön) ön amblemin arkas Õnda yer al Õr.
Radar Sensoru (Ön)
Gösterge panelinin çoklu ekran Õnda "Ön radar bloke" mesaj Õ görüntülenirse, radar
sensorunun (ön) etraf Õndaki alan Õ temizleyin.
D øKKAT
Her bir sistemin düzgün bir şekilde çalışması için aşağıdaki hususlara dikkat ediniz.
¾Radar sensoru (ön) etrafında radyatör ızgarası veya ön amblemin yüzeyine çıkartma (şeffaf
çıkartmalar dahil) yapıştırmayın ve radyatör ızgarasını ve amblemi radar sensoru (ön) ile
kullanılmak üzere tasarlanmış orijinal olmayan ürünlerle değiştirmeyin.
¾Radar sensorunda (ön), ön yüzeyinin kirlendiğini algılayıp sürücüyü bilgilendiren bir
fonksiyon mevcuttur, ancak bazı durumlarda
plastik torbalar, su, kar veya buz
algılanmayabilir veya algılanması zaman alabilir. Bu durumda, sistem uygun şekilde
çalışmayacağından radar sensorunu (ön) daima temiz tutun.
¾Izgara koruması takmayın.
¾Aracın ön kısmının bir trafik kazasında hasar görmesi durumunda, radar sensorunun (ön)
konumu değişebilir. Sistemi hemen durdurun ve aracınızı Yetkili Mazda Servisi’ne kontrol
ettirin.
¾Aracın tamponunu park yerini genişletmek gibi sebeplerle diğer araçları veya engelleri
itmek için kullanmayın. Aksi halde radar sensoru (ön) çarparak konumu değişebilir.
¾Radar sensorunu (ön) sökmeyin, parçalarına ayırmayın veya değiştirmeyin.
Yo l c u l u k S Õras Õnda
i-ACTIVSENSE
4-278*Baz Õ modellerde mevcuttur.
