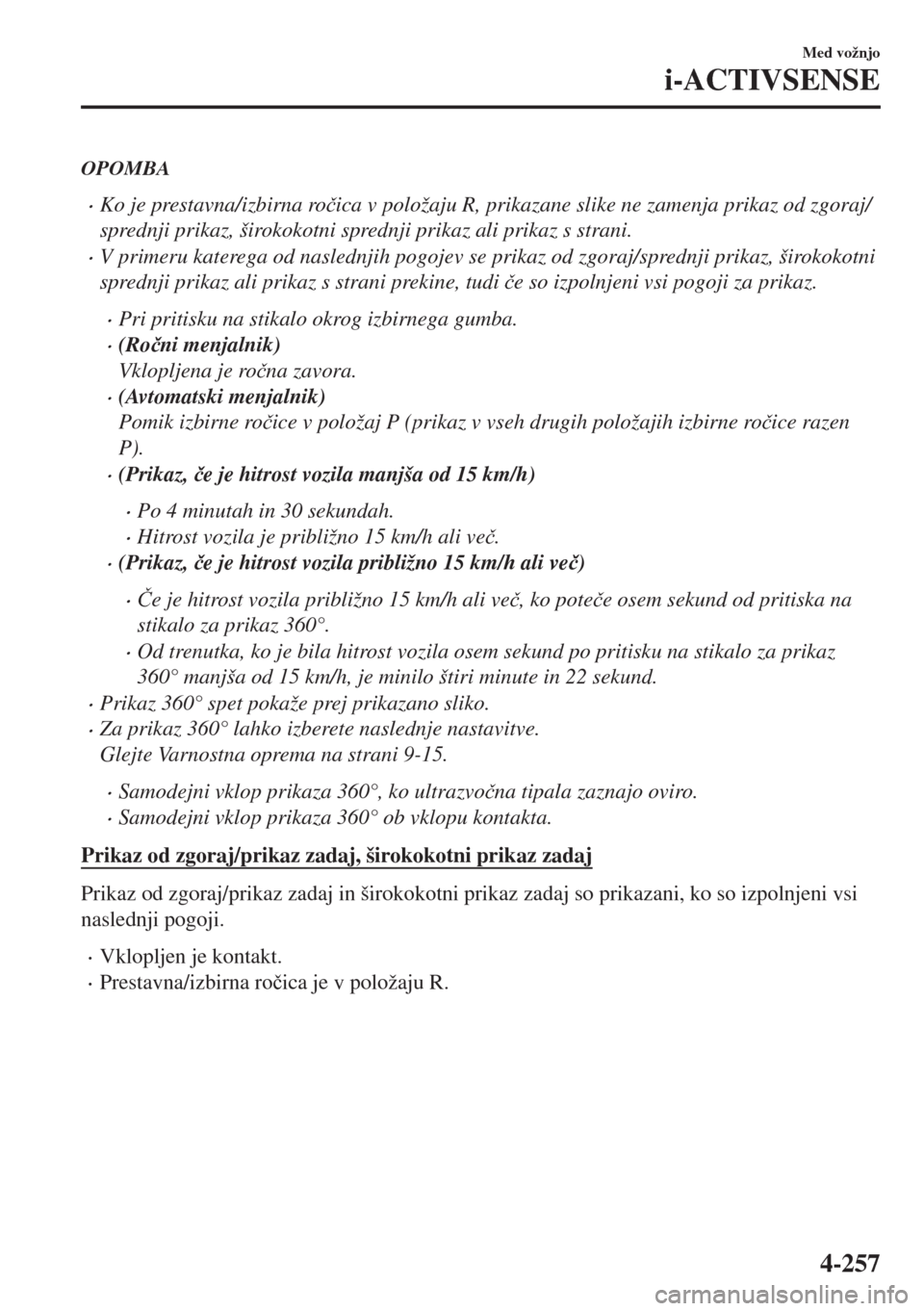

OPOMBA
•Ko je prestavna/izbirna ro þica v položaju R, prikazane slike ne zamenja prikaz od zgoraj/
sprednji prikaz, širokokotni sprednji prikaz ali prikaz s strani.
•V primeru katerega od naslednjih pogojev se prikaz od zgoraj/sprednji prikaz, širokokotni
sprednji prikaz ali prikaz s strani prekine, tudi þe so izpolnjeni vsi pogoji za prikaz.
•Pri pritisku na stikalo okrog izbirnega gumba.
•(Ro þni menjalnik)
Vklopljena je ro þna zavora.
•(Avtomatski menjalnik)
Pomik izbirne ro þice v položaj P (prikaz v vseh drugih položajih izbirne ro þice razen
P).
•(Prikaz, þe je hitrost vozila manjša od 15 km/h)
•Po 4 minutah in 30 sekundah.
•Hitrost vozila je približno 15 km/h ali ve þ.
•(Prikaz, þe je hitrost vozila približno 15 km/h ali ve þ)
• ýe je hitrost vozila približno 15 km/h ali ve þ, ko pote þe osem sekund od pritiska na
stikalo za prikaz 360°.
•Od trenutka, ko je bila hitrost vozila osem sekund po pritisku na stikalo za prikaz
360° manjša od 15 km/h, je minilo štiri minute in 22 sekund.
•Prikaz 360° spet pokaže prej prikazano sliko.
•Za prikaz 360° lahko izberete naslednje nastavitve.
Glejte Varnostna oprema na strani 9-15.
•Samodejni vklop prikaza 360°, ko ultrazvo þna tipala zaznajo oviro.
•Samodejni vklop prikaza 360° ob vklopu kontakta.
Prikaz od zgoraj/prikaz zadaj, širokokotni prikaz zadaj
Prikaz od zgoraj/prikaz zadaj in širokokotni prikaz zadaj so prikazani, ko so izpolnjeni vsi
naslednji pogoji.
•Vklopljen je kontakt.
•Prestavna/izbirna ro þica je v položaju R.
Med vožnjo
i-ACTIVSENSE
4-257
Page 422 of 883

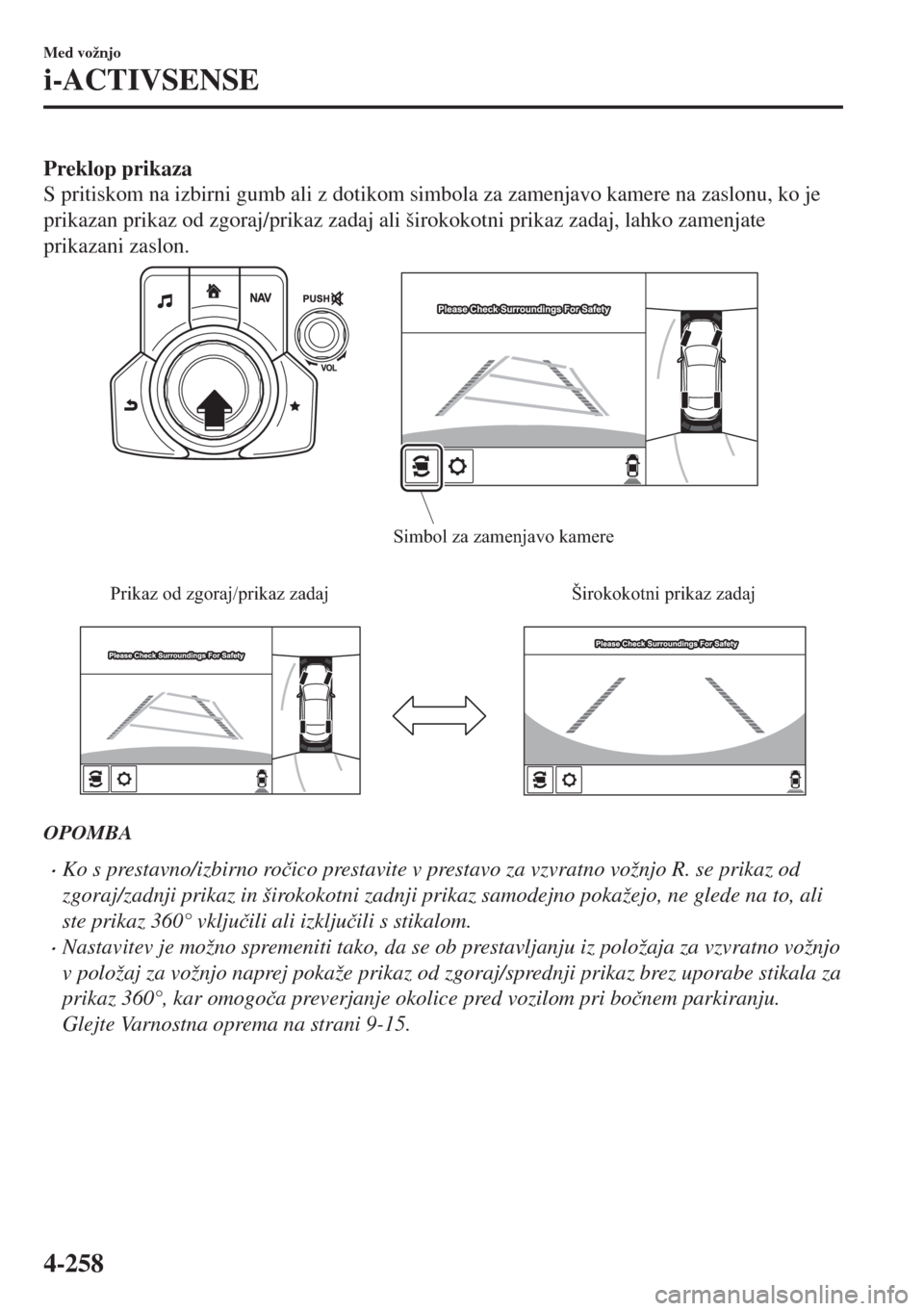

Preklop prikaza
S pritiskom na izbirni gumb ali z dotikom simbola za zamenjavo kamere na zaslonu, ko je
prikazan prikaz od zgoraj/prikaz zadaj ali širokokotni prikaz zadaj, lahko zamenjate
prikazani zaslon.
Prikaz od zgoraj/prikaz zadaj Širokokotni prikaz zadaj
Simbol za zamenjavo kamere
OPOMBA
•Ko s prestavno/izbirno ro þico prestavite v prestavo za vzvratno vožnjo R. se prikaz od
zgoraj/zadnji prikaz in širokokotni zadnji prikaz samodejno pokažejo, ne glede na to, ali
ste prikaz 360° vklju þili ali izklju þili s stikalom.
•Nastavitev je možno spremeniti tako, da se ob prestavljanju iz položaja za vzvratno vožnjo
v položaj za vožnjo naprej pokaže prikaz od zgoraj/sprednji prikaz brez uporabe stikala za
prikaz 360°, kar omogo þa preverjanje okolice pred vozilom pri bo þnem parkiranju.
Glejte Varnostna oprema na strani 9-15.
Med vožnjo
i-ACTIVSENSE
4-258
Page 423 of 883
Uporaba zaslona/simbol
SVARILO
Pred prilagajanjem kakovosti slike prikaza 360° vedno ustavite vozilo.
Kakovosti slike prikaza 360° ne prilagajajte med vožnjo. Če prilagajate kakovost slike prikaza
360° (na primer svetlost, kontrast, odtenek in zasičenost barv) med vožnjo, lahko pride do
nezgode.
(Primer prikaza)
Prikaz/simbol Vsebina
Simbol za prikaz stanja Kaže, katera od slik je prikazana (sprednji prikaz/sprednji ši-
rokokotni prikaz/prikaz s strani/zadnji prikaz/zadnji širokokot-
ni prikaz).
Simbol stanja parkirnega tipala Kaže morebitne težave v delovanju parkirnega tipala ali nje-
gov izklop.
Simbol stanja opozarjanja pri vzvratni
vožnji (RCTA)Kaže morebitne težave v delovanju radarskega senzorja (za-
daj) ali njegov izklop.
Simbol za zamenjavo kamere Prikazana slika na zaslonu se spremeni ob vsakem dotiku za-
slona.
Simbol za nastavitve Prilagodite lahko kakovost slike prikaza 360°.
Med vožnjo
i-ACTIVSENSE
4-259
Page 424 of 883
![MAZDA MODEL 6 2018 Priročnik za lastnika (in Slovenian) W 3 U L N D ] R G ] J R U D M S U L N D ] V S U H G D M

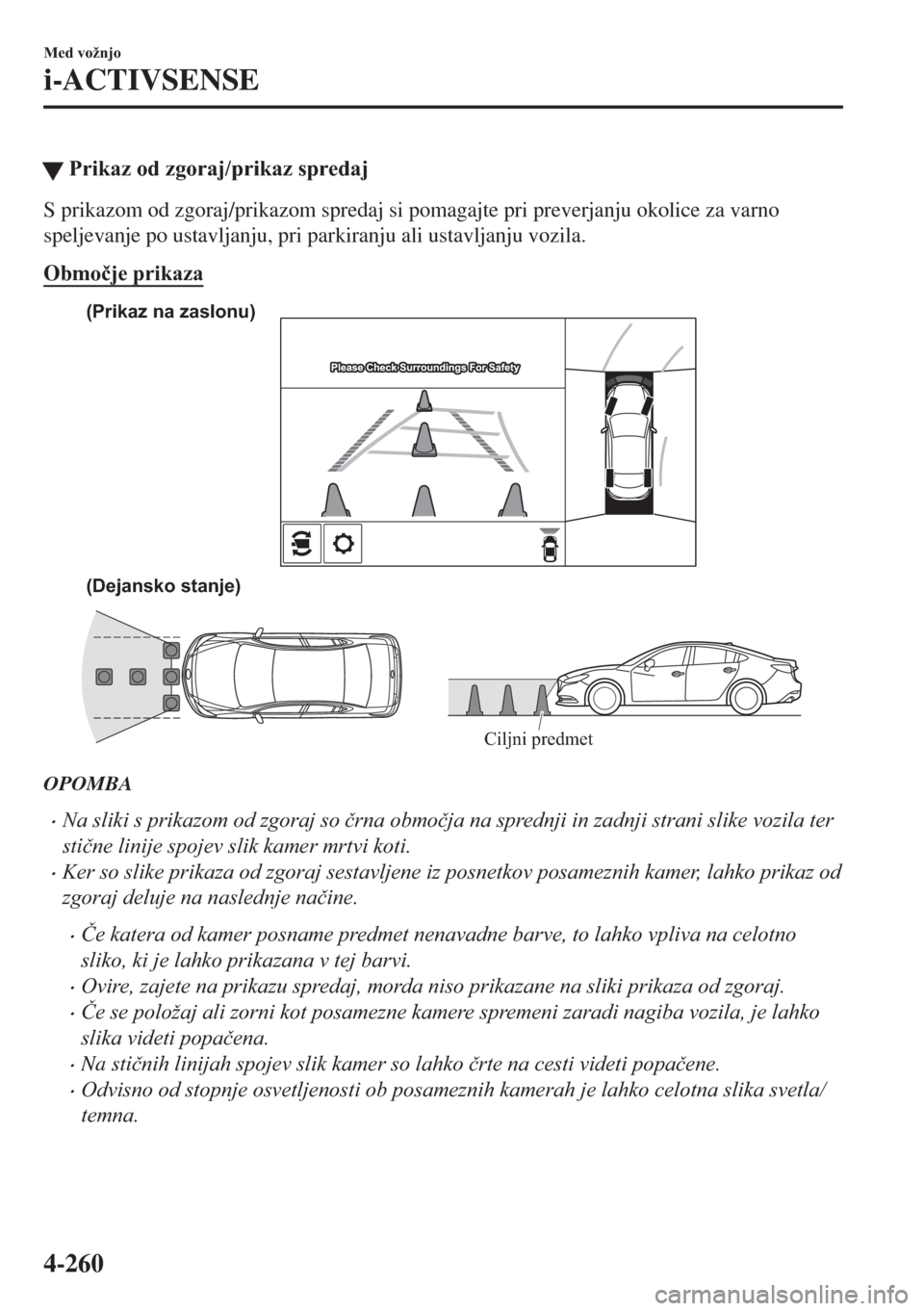

S prikazom od zgoraj/prikazom spredaj si pomagajte pri preverjanju okolice za varno
speljevanje po ustavljanju, pri parkiranju ali usta](/img/28/13495/w960_13495-423.png "MAZDA MODEL 6 2018 Priročnik za lastnika (in Slovenian) W 3 U L N D ] R G ] J R U D M S U L N D ] V S U H G D M
S prikazom od zgoraj/prikazom spredaj si pomagajte pri preverjanju okolice za varno
speljevanje po ustavljanju, pri parkiranju ali usta")
W 3 U L N D ] R G ] J R U D M S U L N D ] V S U H G D M
S prikazom od zgoraj/prikazom spredaj si pomagajte pri preverjanju okolice za varno
speljevanje po ustavljanju, pri parkiranju ali ustavljanju vozila.
Obmo
Page 425 of 883

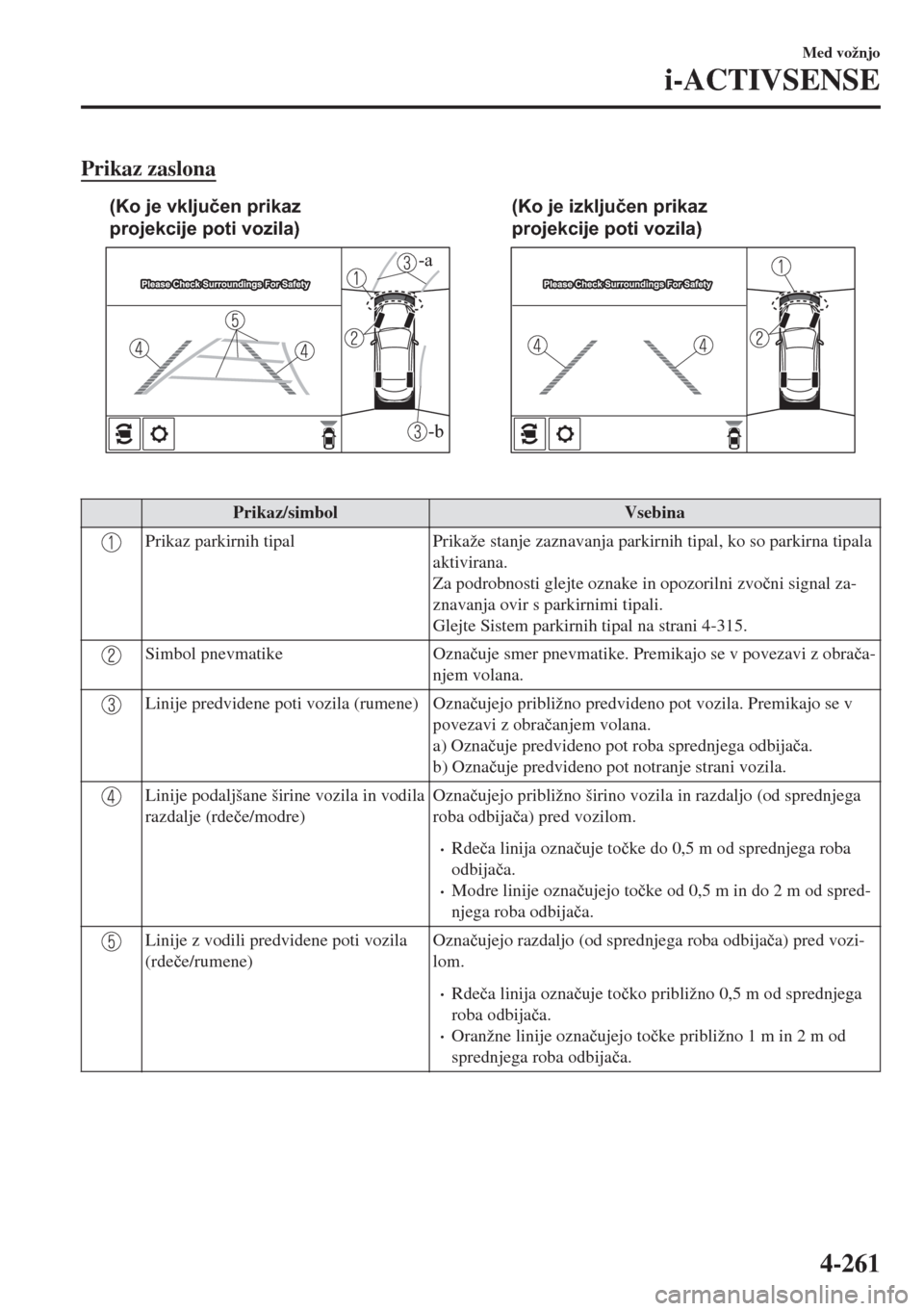

Prikaz zaslona
-b
-a
(Ko je vključen prikaz
projekcije poti vozila)(Ko je izključen prikaz
projekcije poti vozila)
Prikaz/simbol Vsebina
Prikaz parkirnih tipal Prikaže stanje zaznavanja parkirnih tipal, ko so parkirna tipala
aktivirana.
Za podrobnosti glejte oznake in opozorilni zvo þni signal za-
znavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-315.
Simbol pnevmatike Ozna þuje smer pnevmatike. Premikajo se v povezavi z obra þa-
njem volana.
Linije predvidene poti vozila (rumene) Ozna þujejo približno predvideno pot vozila. Premikajo se v
povezavi z obra þanjem volana.
a) Ozna þuje predvideno pot roba sprednjega odbija þa.
b) Ozna þuje predvideno pot notranje strani vozila.
Linije podaljšane širine vozila in vodila
razdalje (rde þe/modre)Ozna þujejo približno širino vozila in razdaljo (od sprednjega
roba odbija þa) pred vozilom.
•Rde þa linija ozna þuje to þke do 0,5 m od sprednjega roba
odbija þa.
•Modre linije ozna þujejo to þke od 0,5 m in do 2 m od spred-
njega roba odbija þa.
Linije z vodili predvidene poti vozila
(rde þe/rumene)Ozna þujejo razdaljo (od sprednjega roba odbija þa) pred vozi-
lom.
•Rde þa linija ozna þuje to þko približno 0,5 m od sprednjega
roba odbija þa.
•Oranžne linije ozna þujejo to þke približno 1 m in 2 m od
sprednjega roba odbija þa.
Med vožnjo
i-ACTIVSENSE
4-261
Page 426 of 883

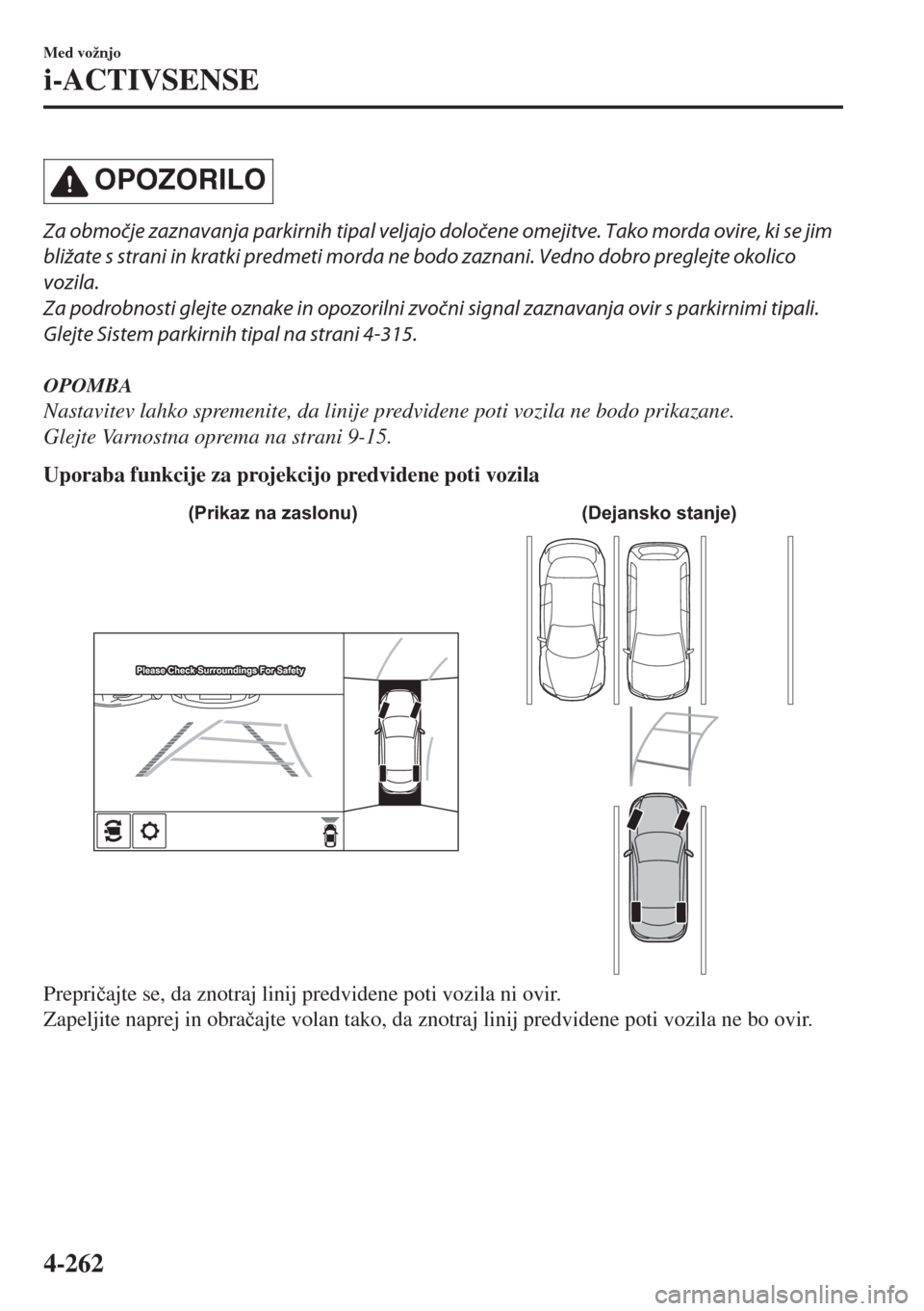

OPOZORILO
Za območje zaznavanja parkirnih tipal veljajo določene omejitve. Tako morda ovire, ki se jim
bližate s strani in kratki predmeti morda ne bodo zaznani. Vedno dobro preglejte okolico
vozila.
Za podrobnosti glejte oznake in opozorilni zvočni signal zaznavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-315.
OPOMBA
Nastavitev lahko spremenite, da linije predvidene poti vozila ne bodo prikazane.
Glejte Varnostna oprema na strani 9-15.
Uporaba funkcije za projekcijo predvidene poti vozila
(Dejansko stanje) (Prikaz na zaslonu)
Prepri þajte se, da znotraj linij predvidene poti vozila ni ovir.
Zapeljite naprej in obra þajte volan tako, da znotraj linij predvidene poti vozila ne bo ovir.
Med vožnjo
i-ACTIVSENSE
4-262
Page 427 of 883
W
Page 428 of 883

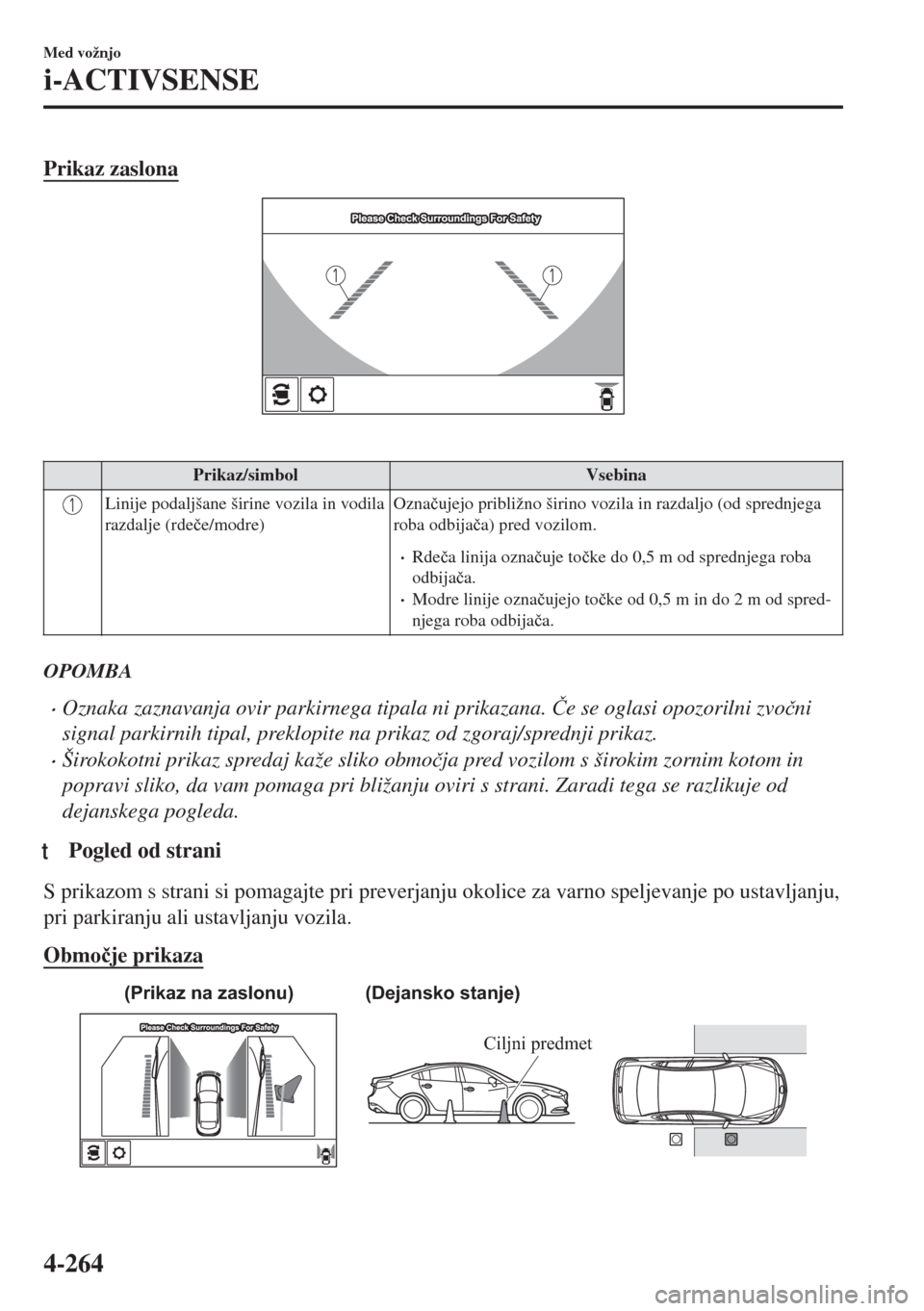

Prikaz zaslona
Prikaz/simbol Vsebina
Linije podaljšane širine vozila in vodila
razdalje (rde þe/modre)Ozna þujejo približno širino vozila in razdaljo (od sprednjega
roba odbija þa) pred vozilom.
•Rde þa linija ozna þuje to þke do 0,5 m od sprednjega roba
odbija þa.
•Modre linije ozna þujejo to þke od 0,5 m in do 2 m od spred-
njega roba odbija þa.
OPOMBA
•Oznaka zaznavanja ovir parkirnega tipala ni prikazana. ýe se oglasi opozorilni zvo þni
signal parkirnih tipal, preklopite na prikaz od zgoraj/sprednji prikaz.
•Širokokotni prikaz spredaj kaže sliko obmo þja pred vozilom s širokim zornim kotom in
popravi sliko, da vam pomaga pri bližanju oviri s strani. Zaradi tega se razlikuje od
dejanskega pogleda.
ttPogled od strani
S prikazom s strani si pomagajte pri preverjanju okolice za varno speljevanje po ustavljanju,
pri parkiranju ali ustavljanju vozila.
Obmo þje prikaza
(Dejansko stanje) (Prikaz na zaslonu)
Ciljni predmet
Med vožnjo
i-ACTIVSENSE
4-264
Page 429 of 883

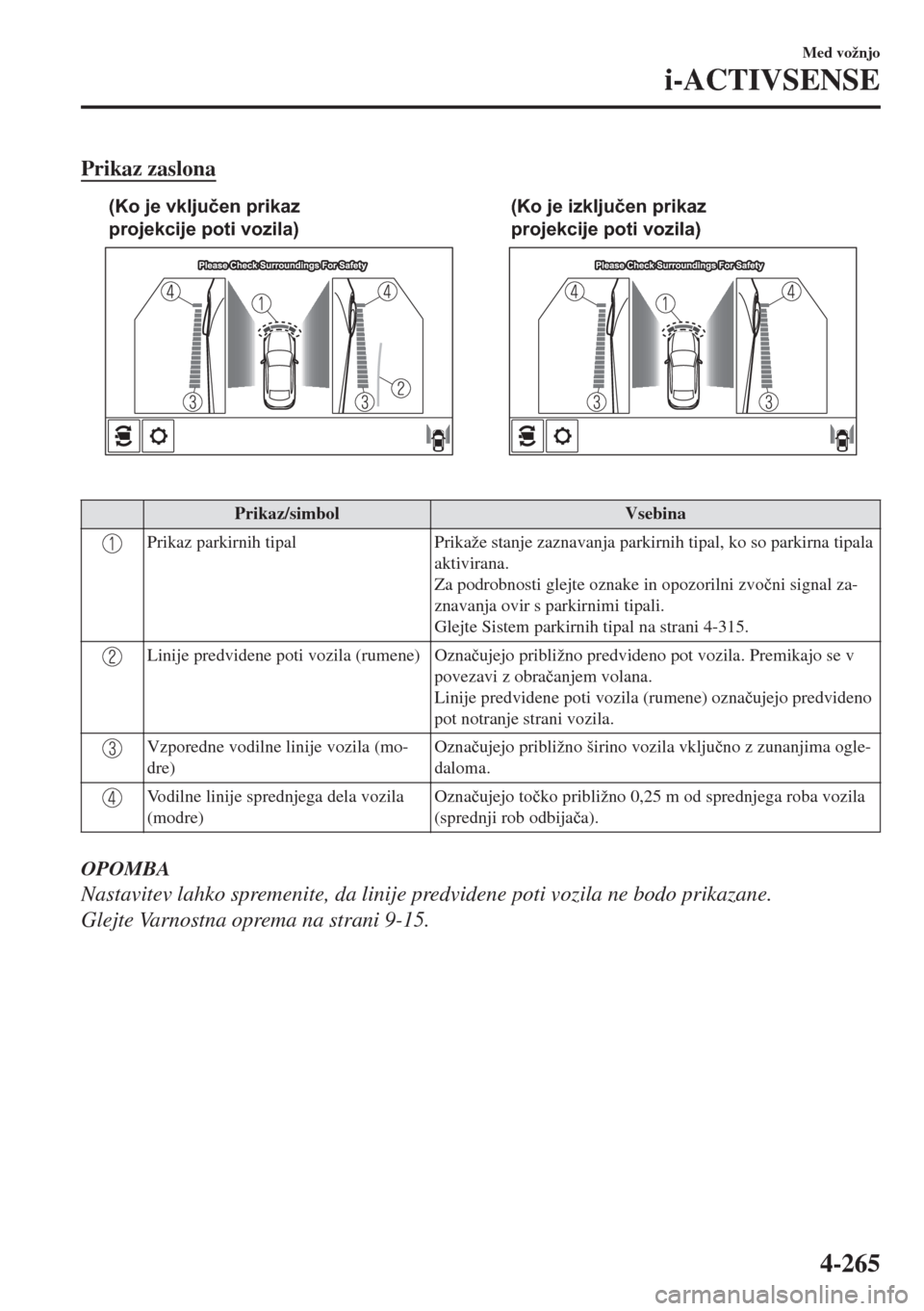

Prikaz zaslona
(Ko je vključen prikaz
projekcije poti vozila)(Ko je izključen prikaz
projekcije poti vozila)
Prikaz/simbol Vsebina
Prikaz parkirnih tipal Prikaže stanje zaznavanja parkirnih tipal, ko so parkirna tipala
aktivirana.
Za podrobnosti glejte oznake in opozorilni zvo þni signal za-
znavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-315.
Linije predvidene poti vozila (rumene) Ozna þujejo približno predvideno pot vozila. Premikajo se v
povezavi z obra þanjem volana.
Linije predvidene poti vozila (rumene) ozna þujejo predvideno
pot notranje strani vozila.
Vzporedne vodilne linije vozila (mo-
dre)Ozna þujejo približno širino vozila vklju þno z zunanjima ogle-
daloma.
Vodilne linije sprednjega dela vozila
(modre)Ozna þujejo to þko približno 0,25 m od sprednjega roba vozila
(sprednji rob odbija þa).
OPOMBA
Nastavitev lahko spremenite, da linije predvidene poti vozila ne bodo prikazane.
Glejte Varnostna oprema na strani 9-15.
Med vožnjo
i-ACTIVSENSE
4-265
Page 430 of 883

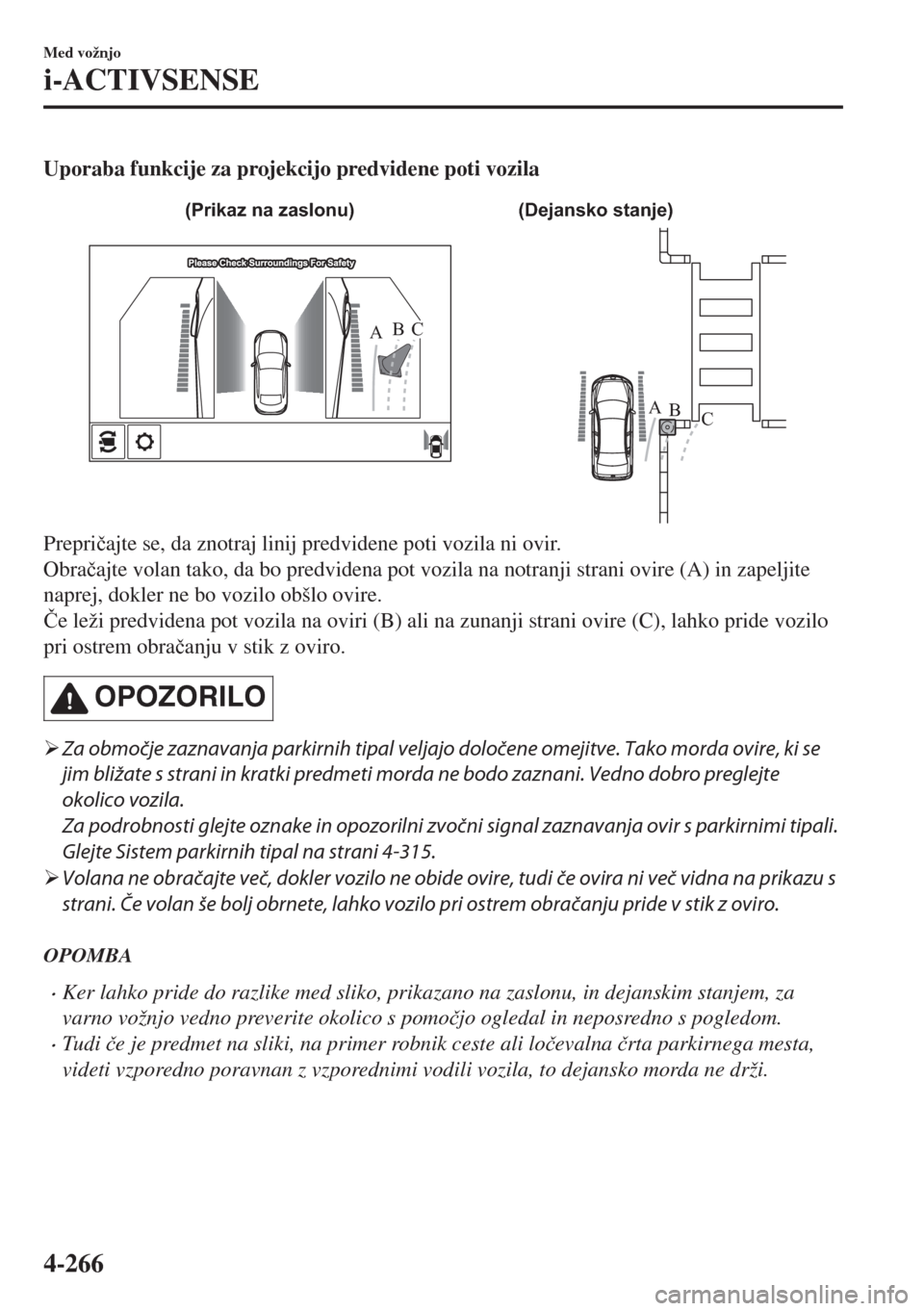

Uporaba funkcije za projekcijo predvidene poti vozila
AB
A
B
C C(Dejansko stanje) (Prikaz na zaslonu)
Prepri þajte se, da znotraj linij predvidene poti vozila ni ovir.
Obra þajte volan tako, da bo predvidena pot vozila na notranji strani ovire (A) in zapeljite
naprej, dokler ne bo vozilo obšlo ovire.
ýe leži predvidena pot vozila na oviri (B) ali na zunanji strani ovire (C), lahko pride vozilo
pri ostrem obra þanju v stik z oviro.
OPOZORILO
¾Za območje zaznavanja parkirnih tipal veljajo določene omejitve. Tako morda ovire, ki se
jim bližate s strani in kratki predmeti morda ne bodo zaznani. Vedno dobro preglejte
okolico vozila.
Za podrobnosti glejte oznake in opozorilni zvočni signal zaznavanja ovir s parkirnimi tipali.
Glejte Sistem parkirnih tipal na strani 4-315.
¾Volana ne obračajte več, dokler vozilo ne obide ovire, tudi če ovira ni več vidna na prikazu s
strani. Če volan še bolj obrnete, lahko vozilo pri ostrem obračanju pride v stik z oviro.
OPOMBA
•Ker lahko pride do razlike med sliko, prikazano na zaslonu, in dejanskim stanjem, za
varno vožnjo vedno preverite okolico s pomo þjo ogledal in neposredno s pogledom.
•Tudi þe je predmet na sliki, na primer robnik ceste ali lo þevalna þrta parkirnega mesta,
videti vzporedno poravnan z vzporednimi vodili vozila, to dejansko morda ne drži.
Med vožnjo
i-ACTIVSENSE
4-266
