MAZDA MODEL 6 2018 Ägarmanual (in Swedish)

Skruvmejsel
Verktyg
(Utan reservdäck)
Typ A
Domkraftsvev
Bogserögla
(lång typ)
Bogserögla
(lång typ)Bogserögla
(kort typ)
Domkraft
Bogserögla
(kort typ)
Däckreparationssats för nödsituationer
Däckreparationssats för nödsituationer
VerktygsväskaHjulmutternyckel
Vissa modeller.
Domkraftsvev
Typ B
Om det uppstår problem
Punktering
7-17

tDomkraft*
Borttagning av domkraften
Sedan
1. Avlägsna bagagerumsmattan.

Bagagerumsmatta
2.(Med utrymme under
bagageutrymmet)
Ta bort det extra förvaringsfacket.

Utrymme under
bagageutrymmet
3. Ta bort fickan.

4. Skruva domkraftsskruven och
vingbulten moturs.

Vingbult
Domkraftsskruv
Kombi
1.(Med reservhjul)
Ta bort bagagerumsgolvet.
Bagage-
rumsgolv
(Utan reservdäck)
Lyft upp bagagerumsgolvet.
Bagage-
rumsgolv
Om det uppstår problem
Punktering
7-18*Vissa modeller.

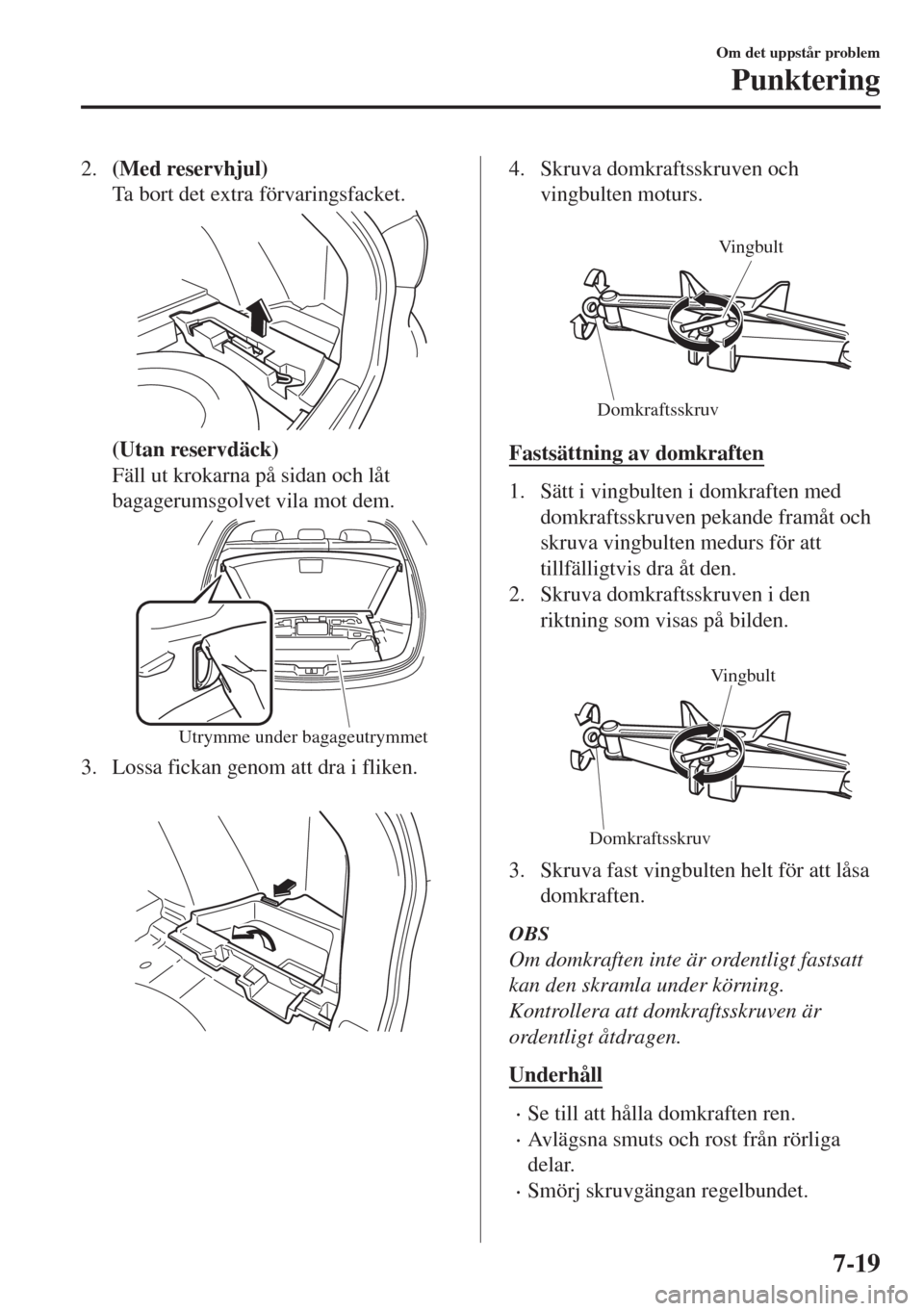

2.(Med reservhjul)
Ta bort det extra förvaringsfacket.
(Utan reservdäck)
Fäll ut krokarna på sidan och låt
bagagerumsgolvet vila mot dem.
Utrymme under bagageutrymmet
3. Lossa fickan genom att dra i fliken.

4. Skruva domkraftsskruven och
vingbulten moturs.

Vingbult
Domkraftsskruv
Fastsättning av domkraften
1. Sätt i vingbulten i domkraften med
domkraftsskruven pekande framåt och
skruva vingbulten medurs för att
tillfälligtvis dra åt den.
2. Skruva domkraftsskruven i den
riktning som visas på bilden.

Vingbult
Domkraftsskruv
3. Skruva fast vingbulten helt för att låsa
domkraften.
OBS
Om domkraften inte är ordentligt fastsatt
kan den skramla under körning.
Kontrollera att domkraftsskruven är
ordentligt åtdragen.
Underhåll
•Se till att hålla domkraften ren.
•Avlägsna smuts och rost från rörliga
delar.
•Smörj skruvgängan regelbundet.
Om det uppstår problem
Punktering
7-19

tReservhjul*
Din Mazda har ett tillfälligt reservhjul.
Det tillfälliga reservhjulet är lättare och
mindre än det ordinarie hjulet och är bara
avsett för tillfällig körning mycket korta
sträckor. Tillfälliga reservhjul ska
ALDRIG användas under lägre körningar
eller under längre tider.
VARNING
Montera inte ett tillfälligt reservhjul på
framhjulen (drivhjulen):
Det är farligt att köra med ett reservhjul på
framhjulen. Väghållningen påverkas. Du
kan tappa kontrollen över bilen, speciellt
på isiga och snöiga vägar, och råka ut för
en olycka. Sätt ett tillfälligt reservhjul på
bakhjulen och flytta det normala hjulet till
framhjulen.
VIKTIGT
¾När du använder ett tillfälligt reservhjul,
kan körstabiliteten reduceras i jämförelse
med körning med normala hjul. Kör
försiktigt.
¾För att undvika skador på ett tillfälligt
reservhjul, bör du följa dessa råd:
¾Kör inte fortare än 80 km/h.
¾Undvik att köra över hinder. Kör inte
heller in i en automatisk biltvätthall.
Däckdiametern är mindre än på det
normala hjulet, så markfrigången
minskar.
¾Använd inte snökedja på det här
däcket, eftersom den inte passar.
¾Använd inte det tillfälliga reservhjulet
på något annat fordon - det är enbart
anpassat för din Mazda.
¾Använd bara ett tillfälligt reservhjul i
taget på bilen.
Borttagning av reservhjul
1.(Sedan)
Avlägsna bagagerumsmattan.
Bagagerumsmatta
(Wagon)
Ta bort bagagerumsgolvet.
Bagage-
rumsgolv
2.(Wagon)
Med bagagerumsgolv med skydd
Ta bort bagagerumsgolvets skydd.
Bagagerumsgolv
med skydd
Om det uppstår problem
Punktering
7-20*Vissa modeller.

3. Skruva loss bulten som håller fast
reservhjulet.

Fasthållningsbult för reservhjul
Fastsättning av reservhjul
Lägg tillbaka reservhjulet genom att utföra
stegen vid borttagning i omvänd ordning.
När du lagt tillbaka reservhjulet
kontrollerar du att det ligger bra och
säkert.
Däckreparationssats för
nödsituationer
*
Däckreparationssatsen för nödsituationer
som medföljer din Mazda är till för
tillfälliga reparationer på ett något skadat
punkterat däck på grund av att spik eller
liknande vassa föremål på vägen körts
över.
Utför däcksreparation med
däckreparationssatsen för nödsituationer
utan att avlägsna det föremål som gav
upphov till punkteringen.
OBS
Din bil är inte utrustad med ett
reservdäck. I händelsen av en punktering,
använd däckreparationssatsen för
nödsituationer för att tillfälligt reparera
däcket. När reparationen utförs, se
instruktionerna som medföljer
däckreparationssatsen för nödsituationer.
Om en nödreparation av ett punkterat
däck har gjorts med
däckreparationssatsen, låt en professionell
däckverkstad reparera eller byta ut däcket
så snart som möjligt. Vi rekommenderar
en auktoriserad Mazda-verkstad.
Om det uppstår problem
Punktering
*Vissa modeller.7-21

tOm Däckreparationssatsen för
nödsituationer
Däckreparationssatsen för nödsituationer
innehåller följande föremål.

Däcktät-
ningsmedelInsprutningsslang
KompressorVerktyg för
ventilkärna Reservven-
tilkärna
Klistermärke för
hastighetsbegränsning Instruktioner
VARNING
Tillåt inte barn att röra
däcktätningsmedlet:
¾Förtäring av däcktätningsmedlet är
farligt. Om däcktätningsmedlet av
misstag sväljs, drick stora mängder
vatten och uppsök omedelbart
läkarhjälp.
¾Det är farligt om däcktätningsmedlet
kommer i kontakt med ögon och hud.
Om däcktätningsmedlet kommer i
kontakt med ögon eller hud, skölj
omedelbart med stora mängder vatten
och uppsök läkarhjälp.
OBS
•Däcktätningsmedlet kan inte
återanvändas. Köp nytt
däcktätningsmedel hos en auktoriserad
Mazda-handlare.
•Däckreparationssatsen för
nödsituationer kan inte användas i
följande fall.
Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
•Bäst före-tiden för däcktätningsmedlet
har gått ut. (Bäst före-tiden anges på
flaskans etikett.)
•Revan eller punkteringen överstiger
cirka 4 mm.
•Skadan har orsakats på ett
däckområde annat än på
däckmönstret.
•Bilen har körts tills dess att nästan
ingen luft finns kvar i däcket.
•Däcket har lossnat från fälgen.
•Fälgen har skadats.
•Däcket har 2 eller fler punkteringar.
ttAnvända däckreparationssatsen för
nödsituationer
1. Parkera på jämn mark en bra bit bort
från trafiken och dra åt handbromsen.
2. En automatväxlad bil sätts i
parkeringsläget (P), en bil med
manuell växellåda sätts i backläge (R)
eller i läge 1, och motorn stängs av.
3. Tänd varningsblinkersen.
4. Töm bilen på passagerare och bagage,
och ta ur däckreparationssatsen för
nödsituationer.
Om det uppstår problem
Punktering
7-22

Sedan
Kombi
5. Skaka däcktätningsmedlet väl.

VIKTIGT
Om flaskan skakas efter det att
insprutningsslangen är fast skruvad
kan däcktätningsmedel spruta ut från
insprutningsslangen. Det kan vara
omöjligt att få bort däcktätningsmedel
som kommer i kontakt med kläder eller
andra föremål. Skaka flaskan före
insprutningsslangen skruvas på.
OBS
Däcktätningsmedlet kan användas
utomhus vid temperaturer ned
till -30°C.
Vid extremt låga temperaturer (0 °C
eller lägre), härdar däcktätningsmedlet
snabbt och det blir svårt att spruta in
medlet. Värm däcktätningsmedlet inuti
bilen innan insprutning.
6. Avlägsna flasklocket. Skruva på
insprutningsslangen med flaskans inre
lock fortfarande påsatt för att bryta
igenom det inre locket.

Insprutningsslang
Flaska
7. Avlägsna ventilkåpan från det
punkterade däcket. Tryck baksidan av
ventilkärneverktyget in mot däckets
ventil och släpp ut all kvarvarande luft.

Verktyg för ventilkärna
Ventil
Ventilkåpa
Om det uppstår problem
Punktering
7-23

VIKTIGT
Om det finns luft kvar i däcket när
ventilkärnan är borttagen, kan
ventilkärnan flyga iväg. Avlägsna
ventilkärnan försiktigt.
8. Vrid ventilkärnan moturs med
verktyget och avlägsna ventilkärnan.

Ventil Ventilkärna
OBS
Förvara ventilkärnan på en plats där
den inte blir nedsmutsad.
9. Avlägsna stiftet från
insprutningsslangen och för in slangen
i ventilen.

Insprutningsslang
Plugg
10. Håll nederdelen av flaskan upprätt och
tryck på flaskan med båda händer,
spruta sedan in hela innehållet av
däcktätningsmedel in i däcket.

Ventil
OBS
Däcktätningsmedlet kan inte
återanvändas. Köp ett nytt
däcktätningsmedelskitt hos en
auktoriserad Mazda-reparatör.
11. Dra ut insprutningsslangen från
ventilen. Sätt tillbaks ventilkärnan i
ventilen och vrid den medsols för att
fästa den.
OBS
Kasta inte den tomma flaskan för
däcktätningsmedlet. Återlämna den
tomma flaskan för däcktätningsmedlet
till en auktoriserad Mazda-reparatör
när du byter ut däcket. Den tomma
flaskan för däcktätningsmedlet behövs
för att dra ut och avlägsna det
använda däcktätningsmedlet.
Om det uppstår problem
Punktering
7-24

12. Fäst klistermärket för
hastighetsbegränsning på
hastighetsmätaren.

VARNING
Fäst klistermärket för
hastighetsbegränsning på en plats där
föraren lätt kan se det:
¾Det är direkt olämpligt att fästa
klistermärket på ratten eftersom det
kan påverka utlösningen av
krockkudden och ge upphov till en
allvarlig skada.
¾Fäst inte klistermärket på någon
annan plats än den plats som visas
på bilden av hastighetsmätaren.
13. Montera kompressorslangen till
däckventilen.

VentilKompressorslang
14. Sätt in kompressorns stickpropp i det
inre tillbehörsuttaget och ställ
tändningen på ACC (sidan 5-142).

Mittkonsol
Kompressor
Kompressorns
stickpropp
Om det uppstår problem
Punktering
7-25

VIKTIGT
¾Innan kompressorns stickpropp dras
ur eluttaget, kontrollera att
strömmen till kompressorn är
avstängd.
¾Kompressorn stängs av och på med
startknappen.
15. Sätt på kompressorn och fyll däcken
försiktigt till rätt lufttryck.
VARNING
Använd aldrig kompressorn över 300
kPa (3,1 kgf/ c m
2, 3 bar, 43,5 psi):
Att använda kompressorn över 300 kPa
(3,1 kgf/cm
2, 3 bar, 43,5 psi) är farligt.
När lufttrycket stiger över 300 kPa (3,1
kgf/cm
2, 3 bar, 43,5 psi) kommer
upphettad luft att pumpas ut från
bakre delen av kompressorn och kan
orsaka brännskada.
OBS
•Kontrollera däcktrycksvärdena på
märkskylten (på förarsidans
dörrpost) för uppgift om rätt
däcktryck.
•Använd inte kompressorn i mer än
10 minuter eftersom längre
användning kan skada kompressorn.
•Om däcket inte blåses upp, kan det
omöjligt att reparera däcket. Om
däcket inte når rätt lufttryck inom 10
minuter, har det förmodligen mer
omfattande skador. När detta
inträffar, kan däckreparationssatsen
för nödsituationer inte användas för
att reparera däcket. Konsultera en
expertreparatör. Vi rekommenderar
en auktoriserad Mazda-verkstad.
•Om däcket har blivit överfyllt, lossa
på skruvlocket på kompressorn och
släpp ut lite luft.
16. När däcket har fyllts till rätt lyfttryck,
stäng av kompressorn och avlägsna
kompressorslangen från däckventilen.
17. Installera däckventilen.
18. Sätt däckreparationssatsen för
nödsituationer i bagaget och fortsätt
köra.
VIKTIGT
¾Kör försiktigt till en expertreparatör,
vi rekommenderar en auktoriserad
Mazda-reparatör, och håll
hastigheten under 80 km/h.
¾Om bilen körs i 80 km/h eller mer, kan
bilen börja skaka.
OBS
Med däcktrycksövervakning (Tyre
Pressure Monitoring System)
Om däcket inte är ordentligt fyllt
kommer
däcktrycksövervakningssystemets
varningslampa att tändas (sidan
7-48).
Om det uppstår problem
Punktering
7-26
