MAZDA MODEL 6 2019 Betriebsanleitung (in German)

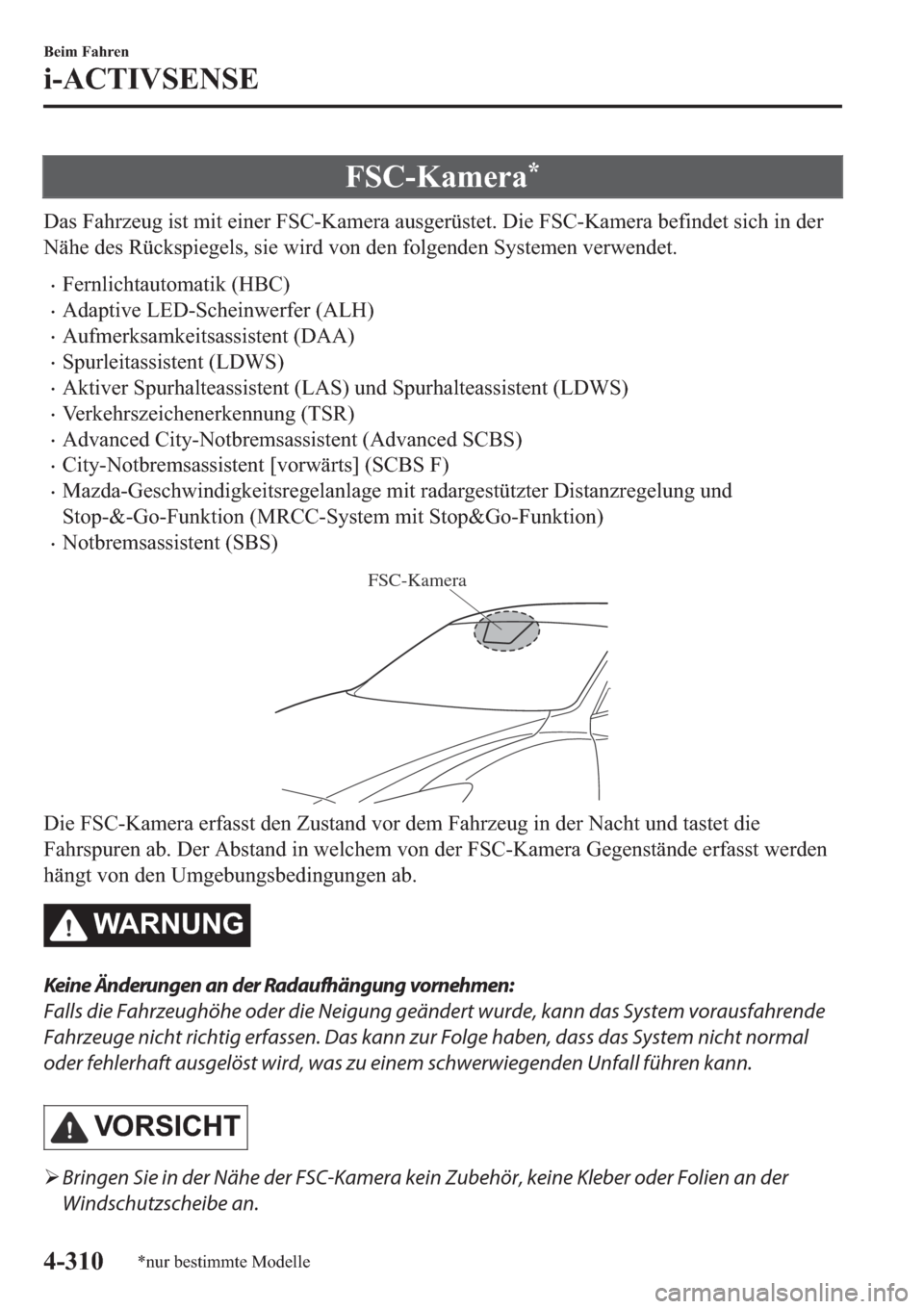

)6&.DPHUD
'DV)DKU]HXJLVWPLWHLQHU)6&.DPHUDDXVJHUUDEHILQGHWVLFKLQGHU
1lKHGHV5

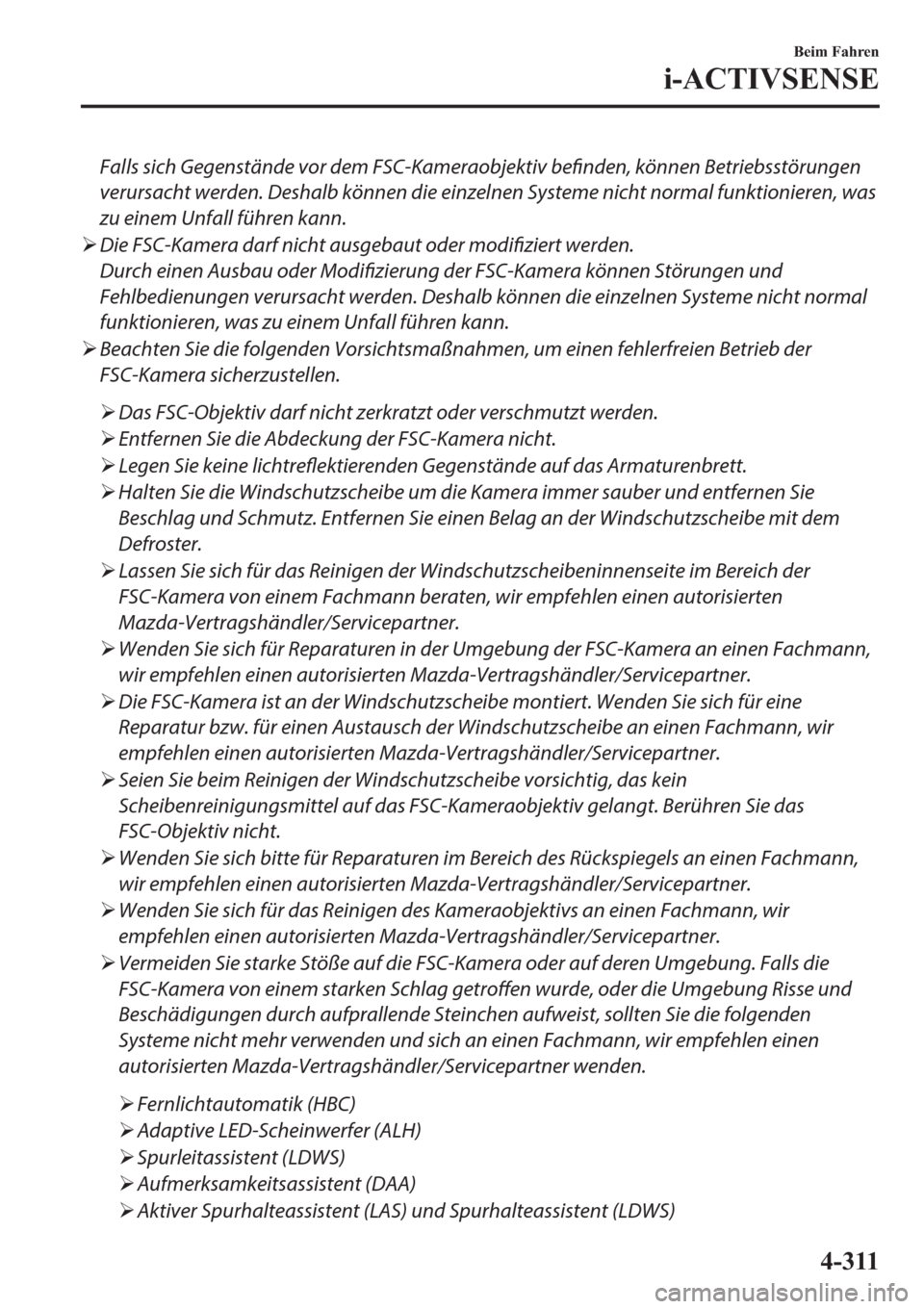

Falls sich Gegenstände vor dem FSC-Kameraobjektiv befinden, können Betriebsstörungen
verursacht werden. Deshalb können die einzelnen Systeme nicht normal funktionieren, was
zu einem Unfall führen kann.
¾Die FSC-Kamera darf nicht ausgebaut oder modifiziert werden.
Durch einen Ausbau oder
Modifizierung der FSC-Kamera können Störungen und
Fehlbedienungen verursacht werden. Deshalb können die einzelnen Systeme nicht normal
funktionieren, was zu einem Unfall führen kann.
¾Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen fehlerfreien Betrieb der
FSC-Kamera sicherzustellen.
¾Das FSC-Objektiv darf nicht zerkratzt oder verschmutzt werden.
¾Entfernen Sie die Abdeckung der FSC-Kamera nicht.
¾Legen Sie keine lichtreflektierenden Gegenstände auf das Armaturenbrett.
¾Halten Sie die Windschutzscheibe um die Kamera immer sauber und entfernen Sie
Beschlag und Schmutz. Entfernen Sie einen Belag an der Windschutzscheibe mit dem
Defroster.
¾Lassen Sie sich für das Reinigen der Windschutzscheibeninnenseite im Bereich der
FSC-Kamera von einem Fachmann beraten, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
¾Wenden Sie sich für Reparaturen in der Umgebung der FSC-Kamera an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Die FSC-Kamera ist an der Windschutzscheibe montiert. Wenden Sie sich für eine
Reparatur bzw. für einen Austausch der Windschutzscheibe an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Seien Sie beim Reinigen der Windschutzscheibe vorsichtig, das kein
Scheibenreinigungsmittel auf das FSC-Kameraobjektiv gelangt. Berühren Sie das
FSC-Objektiv nicht.
¾Wenden Sie sich bitte für Reparaturen im Bereich des Rückspiegels an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Wenden Sie sich für das Reinigen des Kameraobjektivs an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
¾Vermeiden Sie starke Stöße auf die FSC-Kamera oder auf deren Umgebung. Falls die
FSC-Kamera von einem starken Schlag getroffen wurde, oder die Umgebung Risse und
Beschädigungen durch aufprallende Steinchen aufweist, sollten Sie die folgenden
Systeme nicht mehr verwenden und sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner wenden.
¾Fernlichtautomatik (HBC)
¾Adaptive LED-Scheinwerfer (ALH)
¾Spurleitassistent (LDWS)
¾Aufmerksamkeitsassistent (DAA)
¾Aktiver Spurhalteassistent (LAS) und Spurhalteassistent (LDWS)
%HLP)DKUHQ
L$&7,96(16(

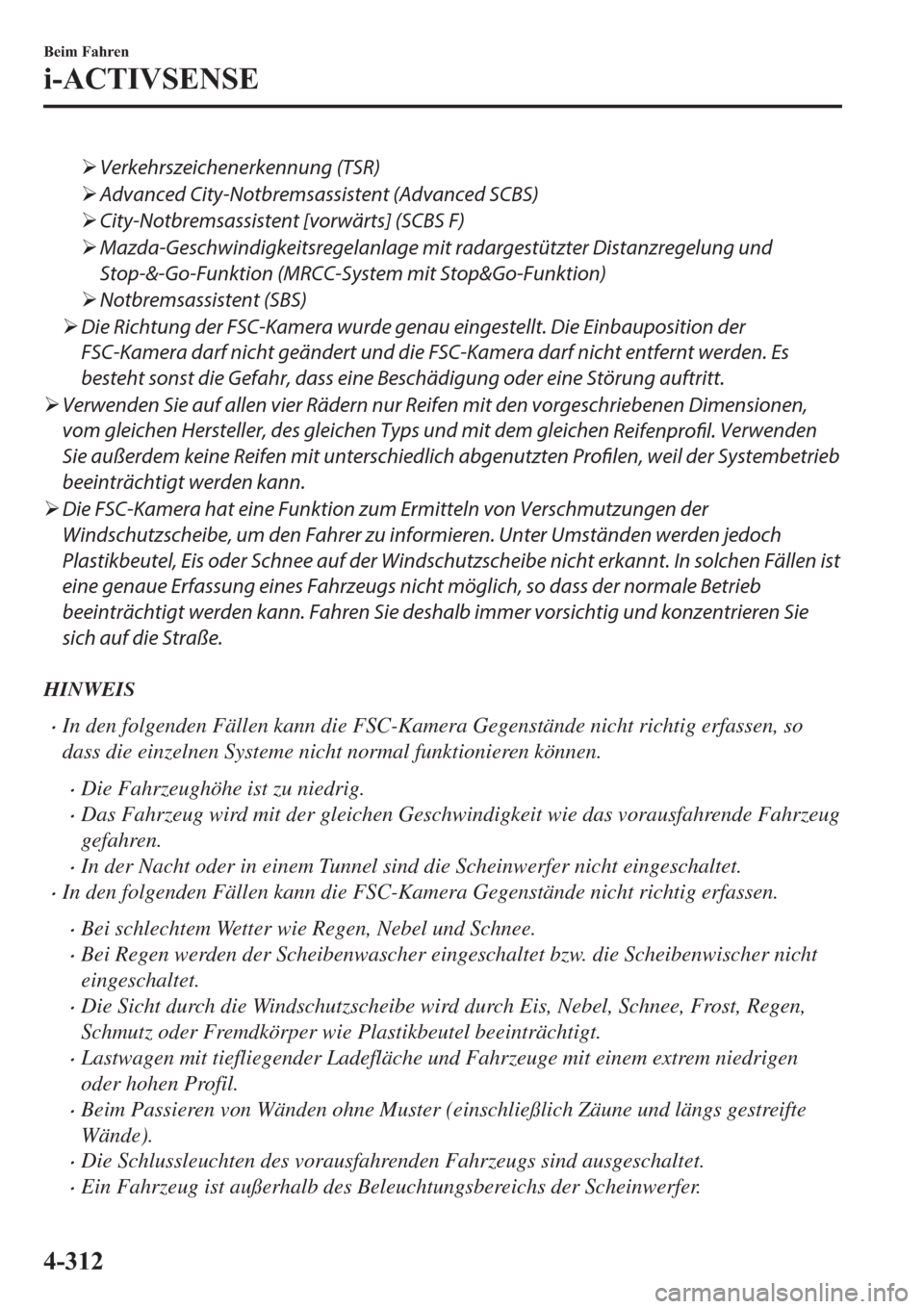

¾Verkehrszeichenerkennung (TSR)
¾Advanced City-Notbremsassistent (Advanced SCBS)
¾City-Notbremsassistent [vorwärts] (SCBS F)
¾Mazda-Geschwindigkeitsregelanlage mit radargestützter Distanzregelung und
Stop-&-Go-Funktion (MRCC-System mit Stop&Go-Funktion)
¾Notbremsassistent (SBS)
¾Die Richtung der FSC-Kamera wurde genau eingestellt. Die Einbauposition der
FSC-Kamera darf nicht geändert und die FSC-Kamera darf nicht entfernt werden. Es
besteht sonst die Gefahr, dass eine Beschädigung oder eine Störung auftritt.
¾Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen Dimensionen,
vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenprofil. Verwenden
Sie außerdem keine Reifen mit unterschiedlich abgenutzten Profilen, weil der Systembetrieb
beeinträchtigt werden kann.
¾Die FSC-Kamera hat eine Funktion zum Ermitteln von Verschmutzungen der
Windschutzscheibe, um den Fahrer zu informieren. Unter Umständen werden jedoch
Plastikbeutel, Eis oder Schnee auf der Windschutzscheibe nicht erkannt. In solchen Fällen ist
eine genaue Erfassung eines Fahrzeugs nicht möglich, so dass der normale Betrieb
beeinträchtigt werden kann. Fahren Sie deshalb immer vorsichtig und konzentrieren Sie
sich auf die Straße.
HINWEIS
xIn den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen, so
dass die einzelnen Systeme nicht normal funktionieren können.
xDie Fahrzeughöhe ist zu niedrig.
xDas Fahrzeug wird mit der gleichen Geschwindigkeit wie das vorausfahrende Fahrzeug
gefahren.
xIn der Nacht oder in einem Tunnel sind die Scheinwerfer nicht eingeschaltet.
xIn den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen.
xBei schlechtem Wetter wie Regen, Nebel und Schnee.
xBei Regen werden der Scheibenwascher eingeschaltet bzw. die Scheibenwischer nicht
eingeschaltet.
xDie Sicht durch die Windschutzscheibe wird durch Eis, Nebel, Schnee, Frost, Regen,
Schmutz oder Fremdkörper wie Plastikbeutel beeinträchtigt.
xLastwagen mit tiefliegender Ladefläche und Fahrzeuge mit einem extrem niedrigen
oder hohen Profil.
xBeim Passieren von Wänden ohne Muster (einschließlich Zäune und längs gestreifte
Wände).
xDie Schlussleuchten des vorausfahrenden Fahrzeugs sind ausgeschaltet.
xEin Fahrzeug ist außerhalb des Beleuchtungsbereichs der Scheinwerfer.
%HLP)DKUHQ
L$&7,96(16(


xDas Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.
xEin- oder Ausfahrt eines Tunnels.
xSchweres Gepäck, so dass das Fahrzeug hinten herunterhängt.
xDie Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder Fernlicht
eines entgegenkommenden Fahrzeugs).
xDas vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.
xFalls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.
xTransport von langen Gegenständen auf dem Dachgepäckträger, die die FSC-Kamera
abdecken.
xAbgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.
xFür das Abschleppen eines defekten Fahrzeugs.
xDas Fahrzeug hat Reifen mit starken Verschleißunterschieden.
xFahren auf Gefällstrecken oder auf unebenen Straßen.
xAuf der Straße befinden sich Wasserpfützen.
xDie Umgebung ist dunkel, wie in der Nacht, bei Sonnenunter- oder Sonnenaufgang, in
einem Tunnel oder in einem Parkhaus.
xVerringerte Scheinwerferhelligkeit oder Helligkeitsverlust durch Schmutz oder schlecht
eingestellte optische Achse.
xDas Zielobjekt befindet sich im toten Winkel der FSC-Kamera.
xEin Fußgänger oder Gegenstand taucht unerwartet vor dem Fahrzeug auf.
xFahrspurwechsel und Annäherung an ein vorausfahrendes Fahrzeug.
xWenn sehr nahe am Zielobjekt gefahren wird.
xAufgezogene Schneeketten oder Notrad.
xDas vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel ein Fahrzeug,
das einen Wohnwagen oder ein Bootsanhänger bzw. einen Fahrzeugtransportanhänger
mit einem nach hinten gerichteten Fahrzeug zieht.
xFalls die FSC-Kamera wegen Gegenlicht oder Nebel nicht normal funktionieren kann,
werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine
Störung aufgetreten ist.
xFernlichtregulierwarnleuchte (HBC) (gelb)
xWarnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
xWarndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
xWarndisplay/Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
%HLP)DKUHQ
L$&7,96(16(

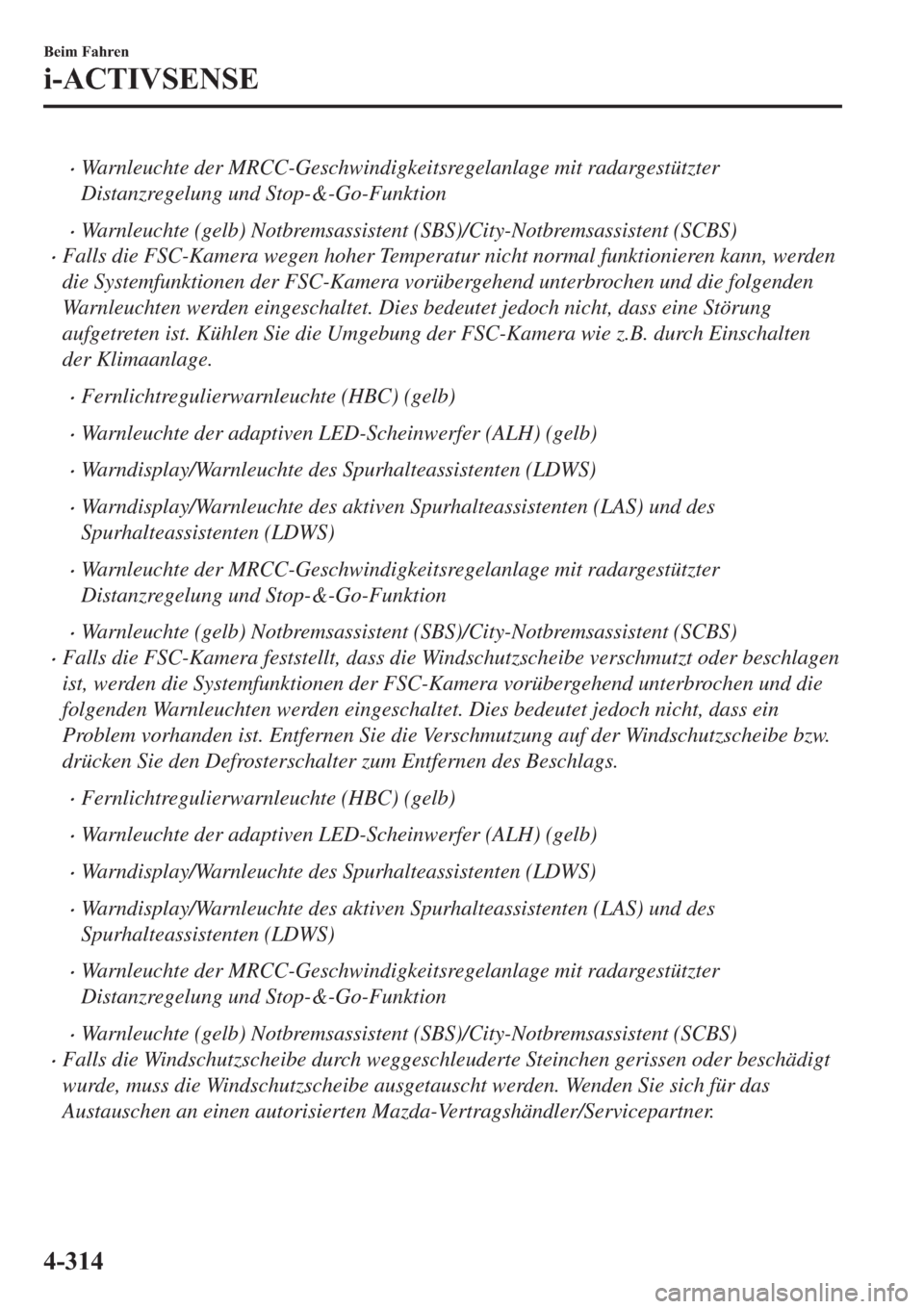

xWarnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion
xWarnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
xFalls die FSC-Kamera wegen hoher Temperatur nicht normal funktionieren kann, werden
die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die folgenden
Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine Störung
aufgetreten ist. Kühlen Sie die Umgebung der FSC-Kamera wie z.B. durch Einschalten
der Klimaanlage.
xFernlichtregulierwarnleuchte (HBC) (gelb)
xWarnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
xWarndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
xWarndisplay/Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
xWarnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion
xWarnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
xFalls die FSC-Kamera feststellt, dass die Windschutzscheibe verschmutzt oder beschlagen
ist, werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass ein
Problem vorhanden ist. Entfernen Sie die Verschmutzung auf der Windschutzscheibe bzw.
drücken Sie den Defrosterschalter zum Entfernen des Beschlags.
xFernlichtregulierwarnleuchte (HBC) (gelb)
xWarnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
xWarndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
xWarndisplay/Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
xWarnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion
xWarnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
xFalls die Windschutzscheibe durch weggeschleuderte Steinchen gerissen oder beschädigt
wurde, muss die Windschutzscheibe ausgetauscht werden. Wenden Sie sich für das
Austauschen an einen autorisierten Mazda-Vertragshändler/Servicepartner.
%HLP)DKUHQ
L$&7,96(16(


x(Mit Advanced City-Notbremsassistent (Advanced SCBS))
xMit der FSC-Kamera werden Fußgänger erfasst, falls alle der folgenden Bedingungen
erfüllt sind:
xDie Körpergröße eines Fußgängers beträgt zwischen 1 und 2 Meter.
xEine Silhouette mit Kopf, Schultern und Beinen kann erkannt werden.
xIn den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen:
xMehrere laufende Fußgänger oder Personengruppen.
xEin Fußgänger befindet sich in der Nähe eines anderen Objekts.
xEine hockende, liegende oder gebückte Person.
xEin Fußgänger springt unerwartet vor dem Fahrzeug auf die Straße.
xEin Fußgänger spannt einen Schirm auf oder trägt ein großes Gepäckstück bzw.
große Gegenstände bei sich.
xEin Fußgänger befindet sich an einem dunklen Ort (etwa in der Nacht) oder die
Kleidung hebt sich nicht vom Hintergrund ab.
%HLP)DKUHQ
L$&7,96(16(

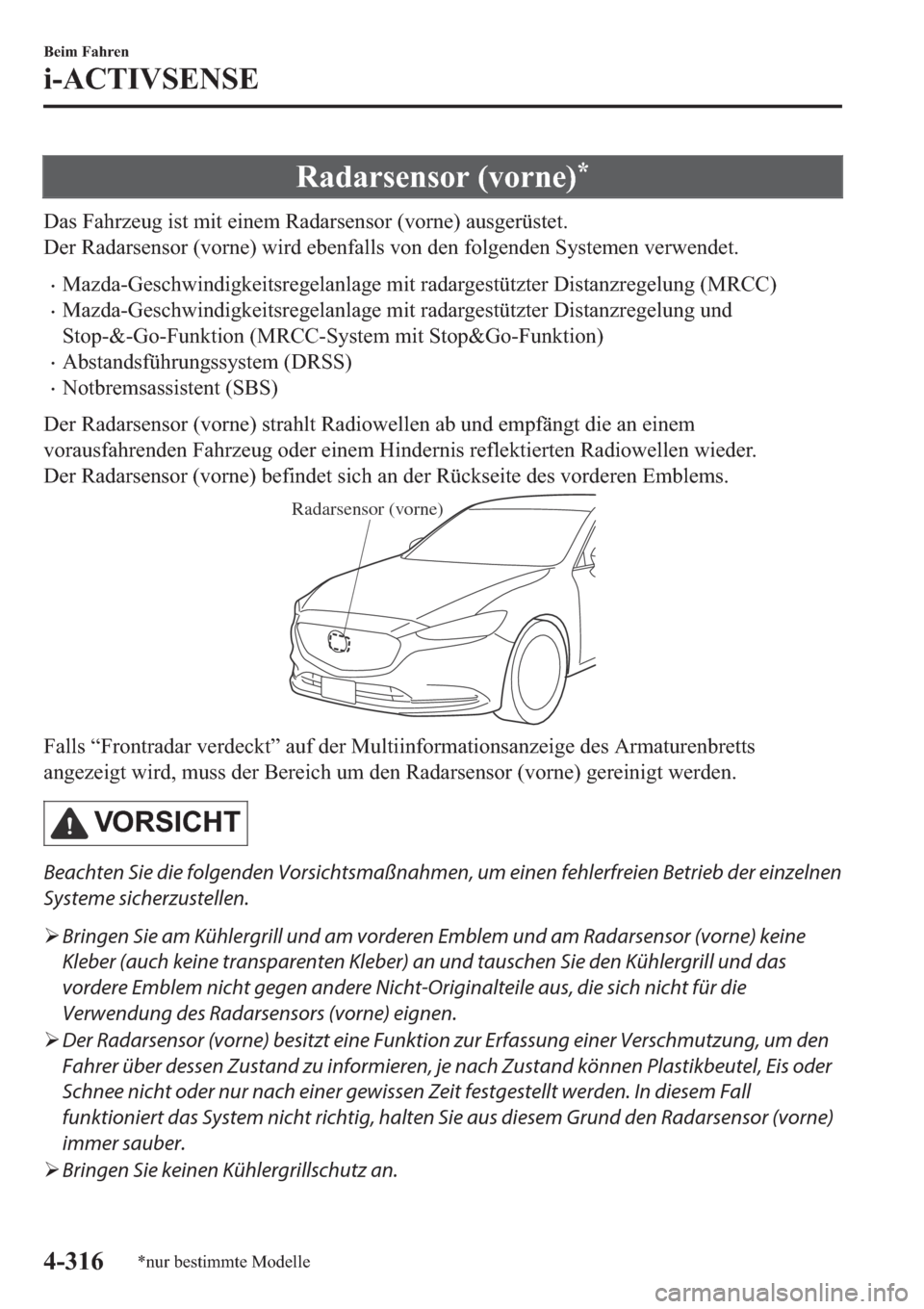

5DGDUVHQVRUYRUQH
'DV)DKU]HXJLVWPLWHLQHP5DGDUVHQVRUYRUQHDXVJHU

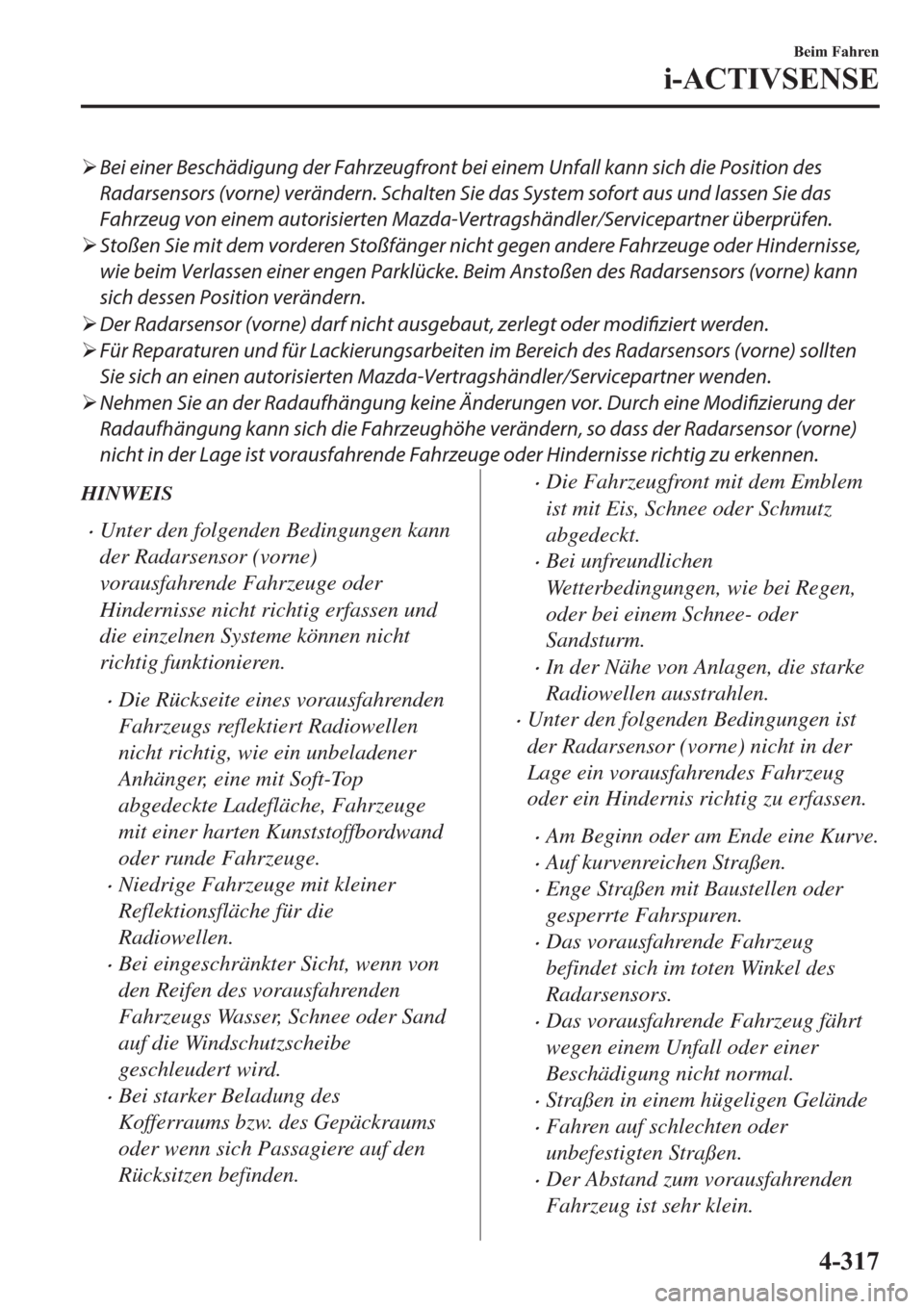

¾Bei einer Beschädigung der Fahrzeugfront bei einem Unfall kann sich die Position des
Radarsensors (vorne) verändern. Schalten Sie das System sofort aus und lassen Sie das
Fahrzeug von einem autorisierten Mazda-Vertragshändler/Servicepartner überprüfen.
¾Stoßen Sie mit dem vorderen Stoßfänger nicht gegen andere Fahrzeuge oder Hindernisse,
wie beim Verlassen einer engen Parklücke. Beim Anstoßen des Radarsensors (vorne) kann
sich dessen Position verändern.
¾Der Radarsensor (vorne) darf nicht ausgebaut, zerlegt oder
modifiziert werden.
¾Für Reparaturen und für Lackierungsarbeiten im Bereich des Radarsensors (vorne) sollten
Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
¾Nehmen Sie an der Radaufhängung keine Änderungen vor. Durch eine Modifizierung der
Radaufhängung kann sich die Fahrzeughöhe verändern, so dass der Radarsensor (vorne)
nicht in der Lage ist vorausfahrende Fahrzeuge oder Hindernisse richtig zu erkennen.
HINWEIS
xUnter den folgenden Bedingungen kann
der Radarsensor (vorne)
vorausfahrende Fahrzeuge oder
Hindernisse nicht richtig erfassen und
die einzelnen Systeme können nicht
richtig funktionieren.
xDie Rückseite eines vorausfahrenden
Fahrzeugs reflektiert Radiowellen
nicht richtig, wie ein unbeladener
Anhänger, eine mit Soft-Top
abgedeckte Ladefläche, Fahrzeuge
mit einer harten Kunststoffbordwand
oder runde Fahrzeuge.
xNiedrige Fahrzeuge mit kleiner
Reflektionsfläche für die
Radiowellen.
xBei eingeschränkter Sicht, wenn von
den Reifen des vorausfahrenden
Fahrzeugs Wasser, Schnee oder Sand
auf die Windschutzscheibe
geschleudert wird.
xBei starker Beladung des
Kofferraums bzw. des Gepäckraums
oder wenn sich Passagiere auf den
Rücksitzen befinden.
xDie Fahrzeugfront mit dem Emblem
ist mit Eis, Schnee oder Schmutz
abgedeckt.
xBei unfreundlichen
Wetterbedingungen, wie bei Regen,
oder bei einem Schnee- oder
Sandsturm.
xIn der Nähe von Anlagen, die starke
Radiowellen ausstrahlen.
xUnter den folgenden Bedingungen ist
der Radarsensor (vorne) nicht in der
Lage ein vorausfahrendes Fahrzeug
oder ein Hindernis richtig zu erfassen.
xAm Beginn oder am Ende eine Kurve.
xAuf kurvenreichen Straßen.
xEnge Straßen mit Baustellen oder
gesperrte Fahrspuren.
xDas vorausfahrende Fahrzeug
befindet sich im toten Winkel des
Radarsensors.
xDas vorausfahrende Fahrzeug fährt
wegen einem Unfall oder einer
Beschädigung nicht normal.
xStraßen in einem hügeligen Gelände
xFahren auf schlechten oder
unbefestigten Straßen.
xDer Abstand zum vorausfahrenden
Fahrzeug ist sehr klein.
%HLP)DKUHQ
L$&7,96(16(

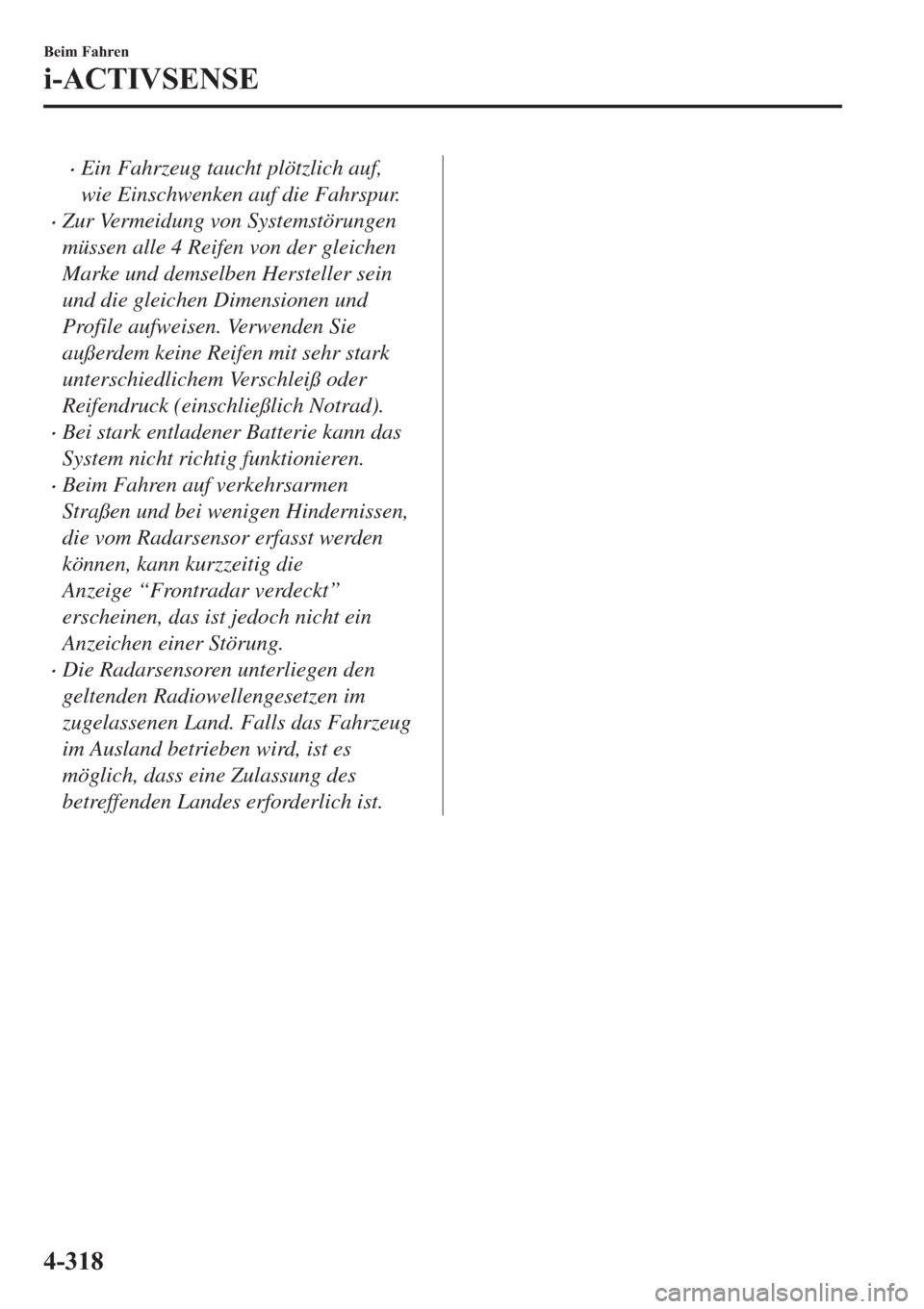

xEin Fahrzeug taucht plötzlich auf,
wie Einschwenken auf die Fahrspur.
xZur Vermeidung von Systemstörungen
müssen alle 4 Reifen von der gleichen
Marke und demselben Hersteller sein
und die gleichen Dimensionen und
Profile aufweisen. Verwenden Sie
außerdem keine Reifen mit sehr stark
unterschiedlichem Verschleiß oder
Reifendruck (einschließlich Notrad).
xBei stark entladener Batterie kann das
System nicht richtig funktionieren.
xBeim Fahren auf verkehrsarmen
Straßen und bei wenigen Hindernissen,
die vom Radarsensor erfasst werden
können, kann kurzzeitig die
Anzeige “Frontradar verdeckt”
erscheinen, das ist jedoch nicht ein
Anzeichen einer Störung.
xDie Radarsensoren unterliegen den
geltenden Radiowellengesetzen im
zugelassenen Land. Falls das Fahrzeug
im Ausland betrieben wird, ist es
möglich, dass eine Zulassung des
betreffenden Landes erforderlich ist.
%HLP)DKUHQ
L$&7,96(16(

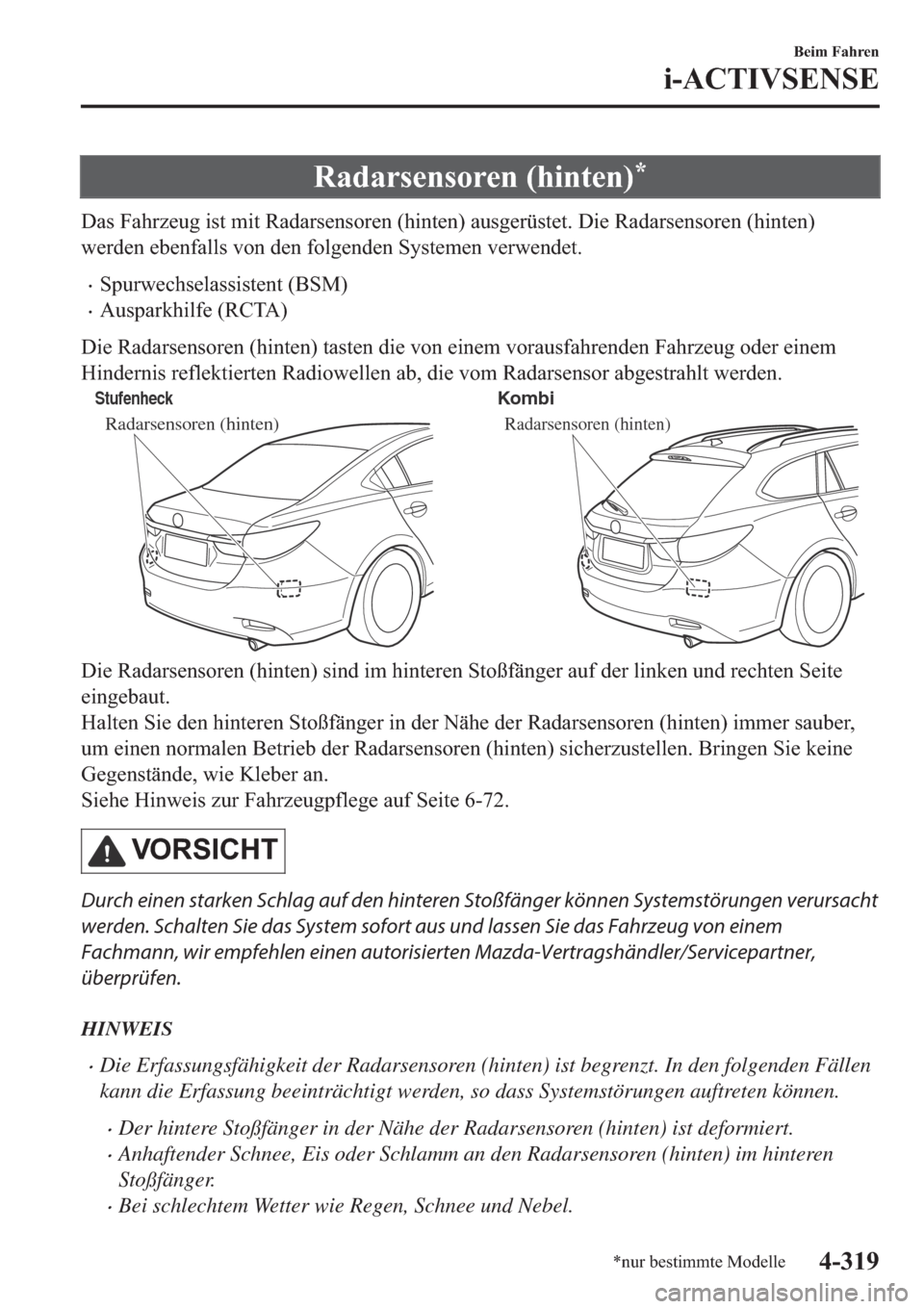

5DGDUVHQVRUHQKLQWHQ
'DV)DKU]HXJLVWPLW5DGDUVHQVRUHQKLQWHQDXVJHU
