MAZDA MODEL 6 2020 Manuel du propriétaire (in French)

REMARQUE
ï‚·La BSM fonctionne lorsque toutes les conditions suivantes sont remplies :
Le contacteur est activé.
Le témoin OFF de BSM est éteint sur le tableau de bord.
La vitesse du véhicule est d'au moins 10 km/h (6,3 mi/h).
ï‚·Il est possible que la BSM ne fonctionne pas dans les circonstances suivantes.
La vitesse du véhicule tombe en dessous de 10 km/h (6,3 mi/h) même si le témoin BSM
OFF est éteint.
Le levier de changement de vitesses (boîte de vitesses manuelle)/le levier sélecteur
(boîte de vitesses automatique) est sur marche arrière (R) et le véhicule est en train de
faire marche arrière.
Le rayon de braquage est court (lors des virages serrés ou des intersections).
Dans les cas suivants, le témoin BSM OFF s'allume et le fonctionnement du système
s'arrête. Si le témoin BSM OFF reste allumé, il faut faire inspecter le véhicule par un
concessionnaire agréé Mazda dès que possible.
Un certain problème avec le système notamment les indicateurs d'avertissement de la
BSM est détecté.
Un trop grand écart de position lors du montage d'un capteur radar (arrière) sur le
véhicule a été effectué.
Il y a une grande accumulation de neige ou de glace sur le pare-chocs arrière à
proximité d'un capteur radar (arrière). Retirer la neige, la glace ou la boue qui se
trouve sur le pare-chocs arrière.
La conduite sur des routes enneigées pendant de longues périodes.
La température à proximité des capteurs radar (arrière) devient très chaude du fait de
rouler durant de longues montées pendant l'été.
La tension de la batterie a diminué.
Dans les conditions suivantes, les capteurs radar (arrière) ne peuvent pas détecter des
objets cibles ou il peut être difficile de les détecter.
Un véhicule se trouve dans la zone de détection à l'arrière sur une voie adjacente, mais
il ne se rapproche pas. La BSM détermine la condition sur la base des données de
détection du radar.
Un véhicule se déplace à côté de votre véhicule à peu près à la même vitesse pendant
une période de temps prolongée.
Les véhicules se rapprochant dans le sens inverse.
Un véhicule dans une voie de circulation adjacente tente de dépasser votre véhicule.
Un véhicule se trouve sur une voie adjacente sur une route avec des voies de circulation
très larges. La zone de détection des capteurs radar (arrière) est fixée à la largeur de la
route des autoroutes.
En cours de conduite
i-ACTIVSENSE
4-141
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

ï‚·Dans le cas suivant, l'indicateur d'avertissement de la BSM, l'avertisseur sonore et la
notification à l'écran peuvent ne pas s'activer ou s'activer avec un retard.
Un véhicule fait un changement de voie d'une route de circulation à deux voies à une
voie adjacente.
Conduire sur des montées à forte inclinaison.
ï‚·Traverser le sommet d'une colline ou d'un col de montagne.
Lorsqu'il existe une différence de hauteur entre votre voie de circulation et la voie
adjacente.
Tout de suite après que le système de BSM devienne opérationnel en modifiant le
réglage.
Si la largeur de la route est très étroite, des véhicules sur les deux voies peuvent être
détectés. La zone de détection des capteurs radar (arrière) est déterminée selon la largeur
de la route des autoroutes.
L'indicateur d'avertissement de la BSM peut s'activer et l'écran de détection du véhicule
peut être affiché en réponse à des objets stationnaires (garde-corps, les tunnels, les murs
latéraux, et les véhicules stationnés) sur la route ou le bas-côté.
Objets tels que des glissières de sécurité et des
murs en béton situés sur les côtés du véhicule. Endroits où la largeur entre les glissières de
sécurité ou les murs est réduite de chaque
côté du véhicule.
Murs à l'entrée et à la sortie des tunnels, voies
d'arrêt.
ï‚·Un indicateur d'avertissement de la BSM peut clignoter ou l'avertisseur sonore peuvent
être activés à plusieurs reprises en faisant un virage à une intersection urbaine.
Désactiver la BSM tandis que vous tirez une remorque ou un accessoire comme un
porte-vélos installé à l'arrière du véhicule. Sinon, les ondes radio du radar seront
bloquées ce qui entraînera un mauv
ais fonctionnement du système.
Dans les cas suivants, il peut s'avérer diffic ile de voir l'éclairage/le clignotement des
indicateurs d'avertissement de la BSM in stallés sur les rétroviseurs extérieurs.
La neige ou la glace adhère aux rétroviseurs extérieurs.
La vitre de la portière avant est embuée ou couverte de neige, de gel ou de saleté.
En cours de conduite
i-ACTIVSENSE
4-142
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Il est possible que les capteurs radar (arrière) de BSM soient soumis aux législations
relatives aux ondes radio du pays dans lequel le véhicule est utilisé. L'utilisation des
capteurs du système est approuvée aux États-Unis (territoires inclus), au Canada et au
Mexique. Si un véhicule équipé d'une BSM est utilisé dans un pays autre que les
États-Unis, le Canada ou le Mexique, le système doit être désactivé en modifiant le
réglage sur l'affichage central.
Le système passe en fonction d'Alerte de circulation transversale à l'arrière (RCTA)
lorsque le levier de changement de vitesses (boîte de vitesses manuelle) ou le levier
sélecteur (boîte de vitesses automatique ) est mis sur la position arrière (R).
Se reporter à Alerte de circulation transversale à l'arrière (RCTA) à la page 4-159.
â–¼ Voyants de surveillance des angles
morts (BSM)/Notification à l'écran/Avertisseur
sonore de surveillance des angles morts (BSM)
La BSM ou le système d'alerte de circulation transversale à l'a rrière (RCTA) notifient le
conducteur de la présence de véhicules dans les voies adjacente s à l'arrière du véhicule à
l'aide de l'indicateur d'avertissement de la BSM, d'un avertiss eur sonore et d'une notification
à l'écran (véhicules avec affich age multi-informations et de co nduite active) (BSM) lorsque
les systèmes sont opérationnels.
Indicateurs d'avertissement de la BSM
Les indicateurs d'avertissement d e la BSM sont placés sur les rétroviseurs des portières
gauche et droite. Les voyants s' allument lorsqu'un véhicule app rochant de l'arrière sur une
voie adjacente a été détecté.
Lorsque le contacteur est mis sur ON, le voyant s'allume moment anément puis s'éteint après
quelques secondes.
En cours de conduite
i-ACTIVSENSE
4-143
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Conduite vers l'avant (fonctionnement de la BSM)
La BSM détecte l es véhicules arrivant par l'arrière et allume les indicateurs d'avertissement
de la BSM qui sont montés sur les rétroviseurs extérieurs selon les conditions. En outre,
tandis qu'un indicateur d'avertis sement de la BSM est allumé, si le levier des clignotants est
actionné pour signaler un virage dans la direction dans laquell e l'indicateur d'avertissement
de la BSM est allumé, l'indicateu r d'avertissement de la BSM clignote.
Conduite en marche arrière (fonctionnement du système d'alerte de circulation
transversale à l'arrière (RCTA))
Le système d'alerte de circulation transversale à l'arrière (RC TA) détecte les véhicules qui
s'approchent à gauche et à droite de votre véhicule et clignote les indicateurs d'avertissement
de la BSM.
Fonction pour annuler le gradateur d'éclairage
Si les indicateurs d'avertissement de la BSM s'allument lorsque les feux de stationnement
sont allumés, leur luminosité est atténuée.
Si les indicateurs d'avertissement de la BSM sont difficiles à voir en raison de
l'éblouissement de la luminos ité environnante lorsque vous voya gez sur des routes
enneigées ou dans des conditions brumeuses, appuyez sur la touc he d'annulation du
gradateur pour l'annuler et augmen ter la luminosité des indicateurs d'avertissement de la
BSM quand ils sont allumés.
Se référer à Éclairage du tablea u de bord à la page 4-21, 4-40, 4-58.
En cours de conduite
i-ACTIVSENSE
4-144
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Notification à l'écran (véhicules avec affichage multi-informations et de conduite
active)
Le véhicule en approche détectée et les avertissements sont affichés sur l'affichage
multi-informations et de conduite active lorsque le véhicule se déplace vers l'avant (BSM
opérationnelle).
Affichage multi-informations
Tableau de bord (Type A)
Tableau de bord (Type B) Affichage de conduite active
Indicateur de détection et d'avertissement Indicateur de détection et d'avertissement
Indicateur de détection et d'avertissement
La direction détectée s'affiche a
vec un indicateur de détection (blanc) lorsqu'un véhicule en
approche est détecté. De plus, si le levier de clignotants est actionné pour signaler un
changement de voie alors que le véhicule est détecté, l'afficha ge change la couleur du
voyant (ambre).
Signal sonore d'avertissement BSM
L'avertisseur sonore de BSM s'active simultanément avec le clig notement de l'indicateur
d'avertissement de la BSM.
En cours de conduite
i-ACTIVSENSE
4-145
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

â–¼Annulation de su
rveillance des
angles morts (BSM)
Il est possible de désactiver le système
BSM.
Se référer à Équipement sécuritaire, page
9-13.
Lorsque la BSM est ré glée sur inactif, la
BSM et le système d'alerte de circulation
transversale à l'arrière (RCTA) sont
désactivés et le témoin de BSM OFF
s'allume sur le tableau de bord.
REMARQUE
Lorsque le contacteur est mis sur OFF, le
système reste dans l'état de
fonctionnement où il se trouvait avant
d'avoir été éteint. Par exemple, si le
contacteur est sur OFF alors que la BSM
et el système d'alerte de circulation
transversale à l'arrière (RCTA) sont
opérationnels, ces deux systèmes restent
opérationnels lorsque le contact est remis
sur ON.
En cours de conduite
i-ACTIVSENSE
4-146
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

Système de reconnaissance des panneaux de signalisation
(TSR)
*
Le système TSR aide le conducteur à repérer les panneaux de sig nalisation routière. Il
contribue à la sécurité en faisant apparaître sur l'affichage de conduite active/tableau de bord
les panneaux de signalisation reconnus par la caméra de détecti on avant (FSC) ou
enregistrés dans le système de navigation en cours de conduite.
Le système TSR affiche la limita tion de vitesse, les sens interdits et les panneaux arrêt.
Si la vitesse du véhicule dépasse celle indiquée par le panneau de limitation de vitesse
apparaissant sur l'affichage de conduite active/tableau de bord en cours de conduite, le
système alerte le conducteur par une notification sur l'afficha ge de conduite active/tableau
de bord et un signal sonore.
REMARQUE
Le système TSR n'est pas pris en charge dans certains pays ou régions. Pour plus
d'informations concernant les pays ou régions pris en charge, consulter un
concessionnaire agréé Mazda.
Le système TSR fonctionne uniquement si la carte SD du système de navigation (Mazda
authentique) est inséré dans le lecteur de carte SD. S'adresser à un concessionnaire agréé
Mazda pour plus de détails.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-147
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56

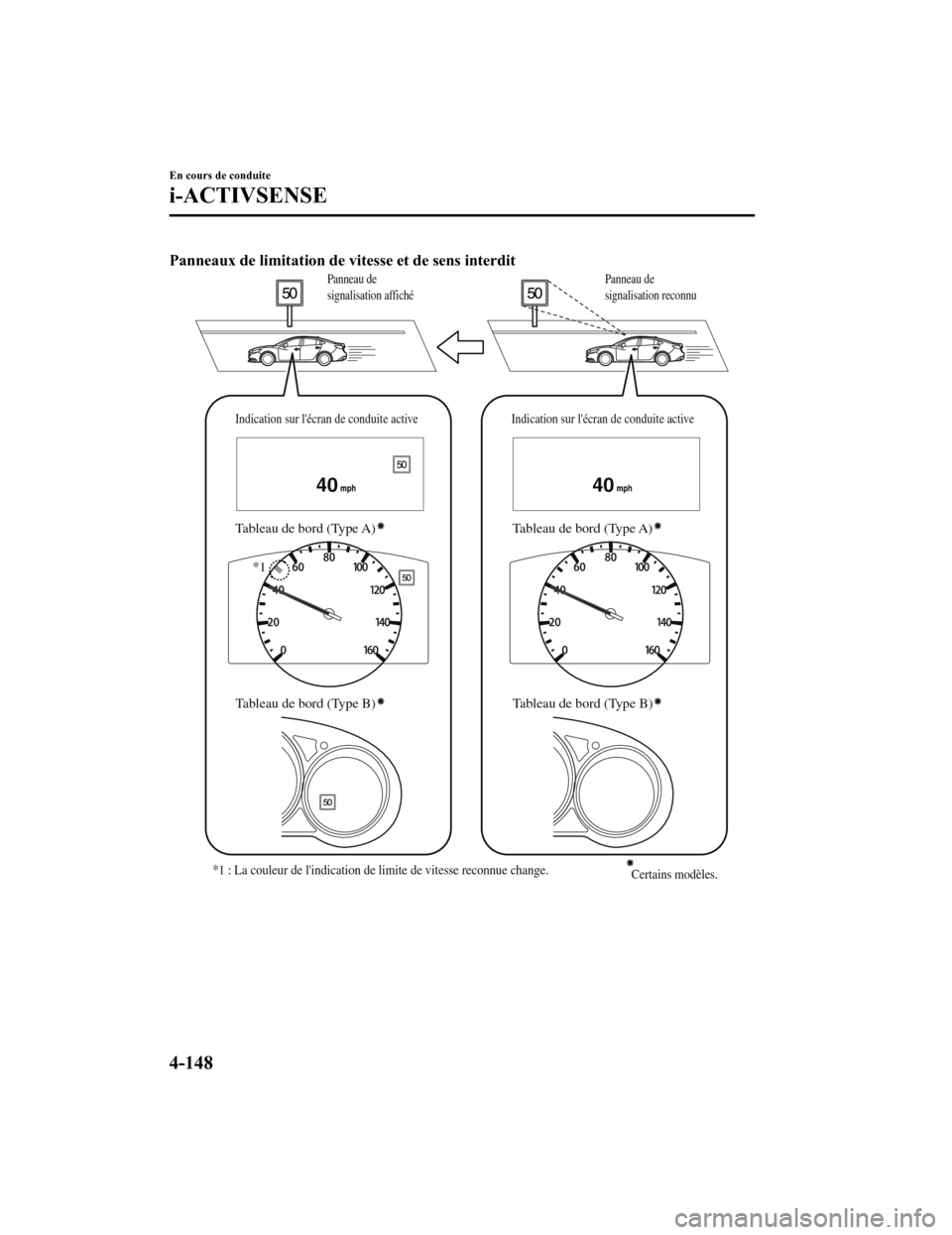

Panneaux de limitation de vitesse et de sens interdit
4040
Panneau de
signalisation reconnu
Panneau de
signalisation affiché
Indication sur l'écran de conduite active
Tableau de bord (Type A)
Indication sur l'écra n de conduite active
Tableau de bord (Type A)
Tableau de bord (Type B) Tableau de bord (Type B)
*1 : La couleur de l'indication de limite de vitesse reconnue change.Certains modèles.
*1
En cours de conduite
i-ACTIVSENSE
4-148
Mazda6_8HX4-FC-19I_Edition2 _old 2019-7-18 15:15:56

Panneaux arrêt
40
Panneau reconnu et
affiché en même temps
Indication sur l'écran de conduite active
Tableau de bord (Type A)
Tableau de bord (Type B)
Certains modèles.
En cours de conduite
i-ACTIVSENSE
4-149
Mazda6_8HX4-FC-19I_Edition2_old2019-7-18 15:15:56

PRUDENCE
Toujours vérifier visuellement les panneaux de signalisation lors de la conduite.
Le système TSR aide le conducteur à repérer les panneaux de signalisation routière et
contribue ainsi à la sécurité. Se lon les conditions climatiques ou en cas de problèmes avec les
panneaux de signalisation, un panneau peut ne pas être reconnu ou être confondu, et un
autre panneau peut alors être affiché. Il est de la responsabilité du conducteur de toujours
vérifier les panneaux de signalisation réels. Dans
le cas contraire, un accident pourrait
survenir.
REMARQUE
Le système TSR ne fonctionne pas en cas de dysfonctionnement avec la caméra de
détection avant (FSC).
Dans les conditions suivantes, le système TSR peut ne pas fonctionner normalement.
Un objet placé sur le tableau de bord se reflète sur le pare-brise et la caméra le détecte.
Des bagages lourds sont chargés dans le compartiment à bagages ou sur le siège
arrière et le véhicule est incliné.
La pression des pneus n'est pas ajustée à la pression spécifiée.
Des pneus autres que des pneus standards sont installés.
Le véhicule roule sur une rampe d'accès/de sortie et les environs d'une aire de repos ou
d'un péage autoroutier.
Lorsque la luminosité ambiante change brusquement, comme à l'entrée ou à la sortie
d'un tunnel.
L'allumage des phares est affaibli à cause de saletés ou l'axe optique est dévié.
Le pare-brise est sale ou embué.
Le pare-brise et la caméra sont embués (gouttelettes d'eau).
Une lumière puissante est dirigée vers l'avant du véhicule (feux arrière ou feux de route
de véhicules venant en sens inverse).
Le véhicule effectue un virage serré.
ï‚·Reflets lumineux importants sur la route.
Un panneau de signalisation est dans une position qui l'empêche de réfléchir
correctement la lumière des phares du véhicule, comme par exemple lorsque le véhicule
roule de nuit ou dans un tunnel.
Le véhicule roule dans des mauvaises conditions météorologiques telles que la pluie, le
brouillard ou la neige.
Les données cartographiques enregistrées du sy stème de navigation ne sont pas à jour.
Un panneau de signalisation est masqué par de la boue ou de la neige.
Un panneau de signalisation est caché par des arbres ou un véhicule.
Un panneau de signalisation et partiellement effacé.
En cours de conduite
i-ACTIVSENSE
4-150
Mazda6_8HX4-FC-19I_Edition2_old 2019-7- 18 15:15:56
