Page 22 of 324
1
クイックガイド/警告ブザーが鳴ったときは
1-18
■ アドバンストキーレスエントリー&キーレスプッシュボタンスタートシステム装備車のみ
いつ ブザー音 メーター 原因と対処方法
エンジンを
かけようと
したとき
室内/車外ブザー
点滅 携帯リモコンが車内にない、またはリモコ
ンの電池切れが考えられます。リモコンを
車内にもどすか、リモコンをエンジンス
イッチに当ててください。
→ 4-8ページ
(携帯リモコン車外持ち出し警告)
→ 4-9ページ(エンジンのかけかた)
ピー、ピー、
(約2秒間)
すべてのド
アを閉めた
とき
運転席ドア
を開けたと
き 室内ブザー
-故障などで、エンジンスイッチを
(OFF)にもどしていずれかのドアを開閉 してもハンドルがロックされていません。
マツダ販売店で点検を受けてください。
→ 4-14ページ (ハンドルロック未作動警告ブザー)
ピッ、ピッ、
室内ブザー 点灯エンジンスイッチが になっていま
す。
(OFF)にもどしてください。
→ 4-14ページ(エンジンスイッチもど し忘れ警告ブザー)
ピー、ピー、
リクエスト
スイッチを
押したとき 車外ブザー
いずれか点灯
エンジンスイッチが または
になっています。
(OFF)にもど
してください。
→ 3-14ページ(リクエストスイッチ未 作動警告ブザー)
ピー
(約2秒間)
-携帯リモコンが車内にあります。リモコン
を車外に持ち出してください。
点灯 いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
携帯リモコ
ンのロック
スイッチを
押したとき 車外ブザー
点灯いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
→ 3-8ページ(キーレスエントリー)
ピー
(約2秒間)
LOCK
ACC
LOCK
ACCON
LOCK
000.book 18 ページ 2014年12月5日 金曜日 午前9時20分
Page 70 of 324
運転する前に/ドアの開閉
3-8
3
■ ドアロック解除機能
衝突などで SRS エアバッグが作動する
と、自動的にすべてのドアロックを解除
します。
チャイルドプルーフによる
施錠・解錠
車内から後席ドアが開かないようにでき
ます。お子さまなどによるドア誤開放を
防止するために使用してください。
後席ドアにあるレバー(1)をLOCK
(開かない)の位置にして、ドアを閉
めます。車内からはドアが開きませ
ん。
外からドアを開けることは可能です。
74P30110
車から約 2 m 以内の範囲で、リモコン
キーの操作部を押すと、すべてのドアを
施錠・解錠できます。
施錠したときは、ドアハンドルを引い
て施錠されているか確認してくださ
い。エアバッグが作動したときでも、ドア
ロックモーターの配線やモーター自体
が損傷した場合は、ドアロック解除機
能が作動しません。
万一、車内から開ける場合は、窓から
手を出して外側のドアハンドルをご使
用ください。
Õ Î Ì Ï Ã Ë %R"&
Ì Ï Ã Ë
%R=&
(1)
火災や盗難などの事故防止のため、車
から離れるときは、エンジンを止めて
ドアを施錠してください。
リモコンキーには、精密な電子部品が
組み込まれています。電子部品の故障
を防ぐため、次のことをお守りくださ
い。
インパネの上などの高温になるよう
な場所に置かない
落下させるなどして、強い衝撃をあ
たえない
水洗いをしたり、水中に入れたりし
ない
キーレスエントリーの作動距離は、周
囲の影響で変わることがあります。 ま
た、 強い電波などが発生している場所
では、 キーレスエントリーが作動しな
いことがあります。
少しの間でも車から離れるときは、
現金や貴重品を車内に放置しないで
ください。盗難のおそれがあります。
リモコンキーでドアの施錠・解錠が
できないときは、キーを使って施
錠・解錠をしてください。
キーレスエントリー
000.book 8 ページ 2014年12月5日 金曜日 午前9時20分

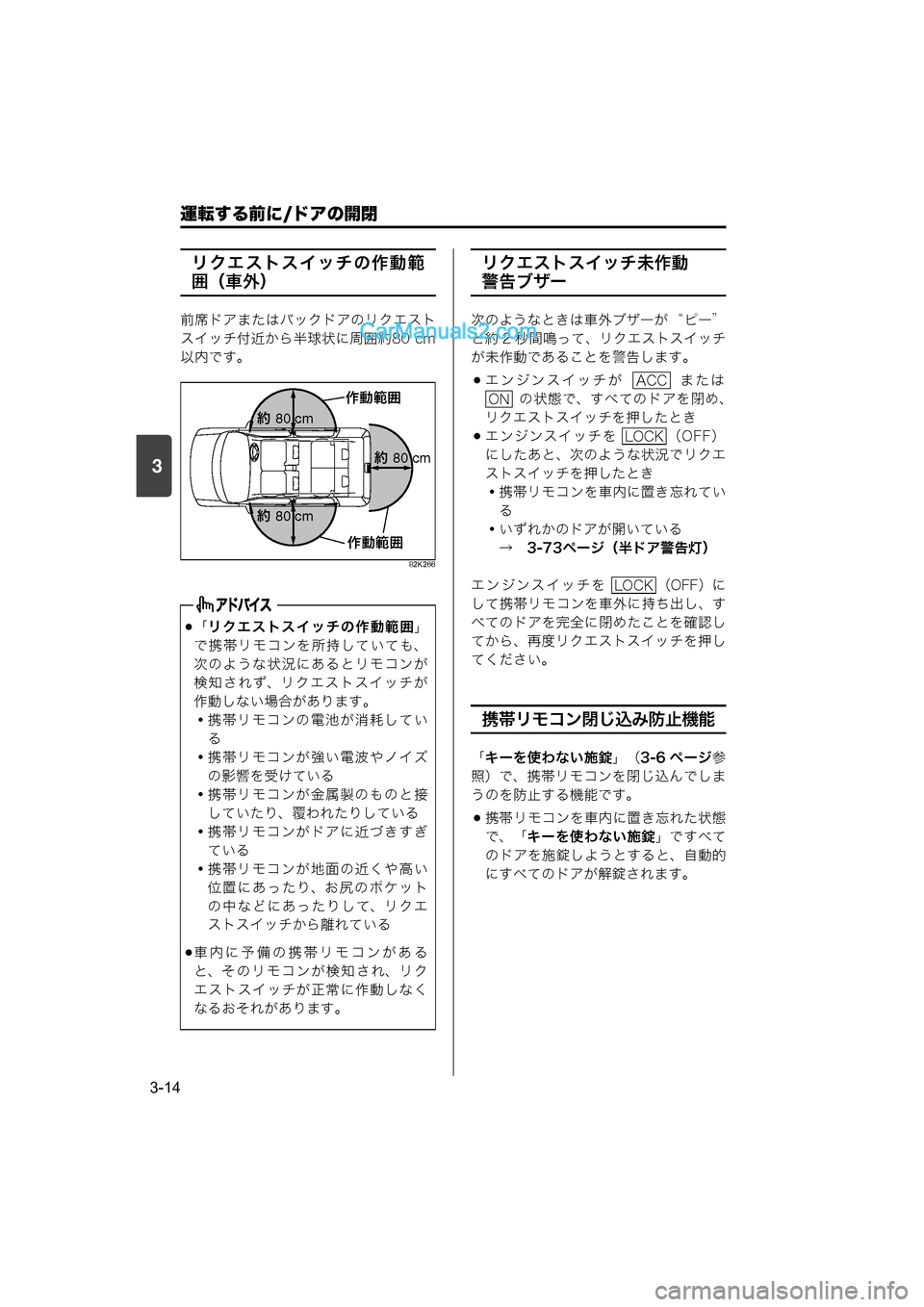

Page 76 of 324
運転する前に/ドアの開閉
3-14
3
リクエストスイッチの作動範
囲(車外)
前席ドアまたはバックドアのリクエスト
スイッチ付近から半球状に周囲約80 cm
以内です。
82K266
リクエストスイッチ未作動
警告ブザー
次のようなときは車外ブザーが “ ピー”
と約 2 秒間鳴って、リクエストスイッチ
が未作動であることを警告します。
エンジンスイッチが または の状態で、すべてのドアを閉め、
リクエストスイッチを押したとき
エンジンスイッチを (OFF)
にしたあと、次のような状況でリクエ
ストスイッチを押したとき
・携帯リモコンを車内に置き忘れてい る
・いずれかのドアが開いている → 3-73ページ(半ドア警告灯)
エンジンスイッチを (OFF)に
して携帯リモコンを車外に持ち出し、す
べてのドアを完全に閉めたことを確認し
てから、再度リクエストスイッチを押し
てください。
携帯リモコン閉じ込み防止機能
「キーを使わない施錠 」(3-6 ページ参
照)で、携帯リモコンを閉じ込んでしま
うのを防止する機能です。
携帯リモコンを車内に置き忘れた状態
で、「キーを使わない施錠 」ですべて
のドアを施錠しようとすると、自動的
にすべてのドアが解錠されます。
「リクエストスイッチの作動範囲 」
で携帯リモコンを所持していても、
次のような状況にあるとリモコンが
検知されず、リクエストスイッチが
作動しない場合があります。
・携帯リモコンの電池が消耗してい る
・携帯リモコンが強い電波やノイズ の影響を受けている
・携帯リモコンが金属製のものと接 していたり、覆われたりしている
・携帯リモコンがドアに近づきすぎ ている
・携帯リモコンが地面の近くや高い 位置にあったり、お尻のポケット
の中などにあったりして、リクエ
ストスイッチから離れている
車内に予備の携帯リモコンがある
と、そのリモコンが検知され、リク
エストスイッチが正常に作動しなく
なるおそれがあります。
80 cm
80 cm 80 cm
}æ°M
}æ°M
ACC
ON
LOCK
LOCK
000.book 14 ページ 2014年12月5日 金曜日 午前9時20分
Page 83 of 324
運転する前に/ウインドーの開閉
3-21
3
■ 運転席ウインドーのオート機構
運転席ウインドースイッチを強く操作す
ると、オート機構が作動してスイッチか
ら手を離しても自動で全開(オートダウ
ン)または全閉(オートアップ)します。
途中で止めたいときは、操作した方向と
逆の方向に軽く操作します。
お車のタイプにより、オートアップ機
構はありません。
■ 運転席ウインドーのオフディレイタイマー機能
運転席ウインドーは、エンジンスイッチ
を の位置から または
(OFF)にしたあとでも、30 秒以内は開
閉が可能です。
■ はさみ込み防止機構
運転席ウインドーには安全装置として、
はさみ込み防止機構があります。(オー
トアップ機構非装備車には、はさみ込み
防止機構はありません。)
オート機構を作動させて自動で閉めて
いるときに、異物をはさみ込むなどし
てウインドーに一定以上の負荷がかか
ると、ウインドーの動く方向が反転
し、少し開いて停止します。(過負荷
検知方式)
30 秒以内でも、運転席ドアを開けて
閉めると、運転席ウインドーの開閉
ができません。
運転席ウインドーの開閉が可能な間
は、運転席ウインドースイッチの
“AUTO”の文字が点灯しています。
オートアップ機構装備車
ONACCLOCK
オートアップ機構装備車
はさまれる異物の形状や硬さ、はさま
れかたによっては過負荷検知されず、
はさみ込み防止機構が作動しない場合
があります。重大な傷害を受けるおそ
れがありますので、十分に注意して開
閉操作を行なってください。
はさみ込み防止機構は、スイッチを引
き上げ続けた状態では作動しません。
また、閉まりきる直前は、はさみ込み
を検知できない領域があります。指な
どをはさまないように気をつけてくだ
さい。
ウインドーの故障で、はさみ込み防
止機構が作動し、自動で閉めること
ができない場合があります。この場
合、運転席ウインドースイッチを引
き上げ続けると、完全に閉めること
ができます。
悪路などを走行中にウインドーを自
動で閉めると、衝撃や荷重がウイン
ドーに加わって、はさみ込み防止機
構が作動することがあります。
000.book 21 ページ 2014年12月5日 金曜日 午前9時20分
Page 88 of 324
運転する前に/各部の調節
3-26
3
リモート格納ミラー
ドアミラー格納スイッチが通常の位置に
あるときは、ドアの施錠やエンジンス
イッチの操作と連動して、ドアミラーが
自動的に格納と通常の位置に切り替わり
ます。
リクエストスイッチまたはキーレスエ
ントリーでドアを施錠すると、自動的
にドアミラーが格納されます。
→ 3-8ページ(キーレスエントリー)
→ 3-11ページ(携帯リモコン)
通常の位置にもどすときは、エンジン
スイッチを または にしま
す。
工場出荷時は、作動する設定になって
います。任意で停止に切り替えてくだ
さい。
→ 3-26ページ(リモート格納ミラー
の停止・作動の切替えのしかた)
■ リモート格納ミラーの停止・ 作動の切替えのしかた
エンジンスイッチが (OFF)の
位置にある状態で、次の手順で切り替え
てください。
運転席にすわり、すべてのドアが閉
まっているか確認します。
いずれかのドアが開いていると、
半ドア警告灯が点灯します。
→ 3-73ページ(半ドア警告灯)
格納スイッチでドアミラーを格納し
たときは、手でドアミラーを通常の
位置にもどさないでください。ドア
ミラーの固定が不完全になるため、
走行中の振動や走行風などでドアミ
ラーが動くおそれがあります。
その場合は、スイッチを通常の位置
に押して、確実にドアミラーを固定
してください。
ドアミラーが凍結するような寒冷時
は、手で動かすことが可能かを確認し
てから、格納スイッチの操作を行なっ
てください。凍結したまま操作を繰り
返すと、故障の原因となります。
→ 6-13ページ(ドアミラーの凍結)
ドアミラーを手で動かすと、エンジン
スイッチを または にした
ときに、ドアミラーが動き出すことが
あります。
ACCON
タイプ別装備
ドアミラーが凍結するような寒冷時
は、リモート格納ミラーの機能を停止
してください。凍結したまま動作を繰
り返すと、故障の原因となります。
→ 6-13ページ(ドアミラーの凍結)
ドアをキーまたはロックレバーで施
錠すると、ドアミラーが自動的に格
納されません。
ドアミラー格納スイッチが格納の位
置にあるときは、エンジンスイッチ
を または にしたとき
に、ドアミラーが自動的に通常の位
置にもどりません。
タイマーロック機能が作動すると、ド
アミラーが自動的に格納されます。
→ 3-10ページ (タイマーロック機能)
ACCON
ACCON
LOCK
1
000.book 26 ページ 2014年12月5日 金曜日 午前9時20分
Page 98 of 324
運転する前に/シートベルト
3-36
3
妊娠中や疾患のある方は
80J075
シートベルト警告ブザー
前席のシートベルト着用忘れを防止する
ためのブザーです。
エンジンをかけて走行を開始してか
ら、最初に車速が約 15 km/h 以上に
なったときにシートベルトを着用して
いないと、メーター内のシートベルト
警告灯が点灯から点滅に切り替わると
ともに、シートベルト警告ブザーが断
続的に鳴ります。
→ 3-69ページ(シートベルト警告灯)
シートベルトの長さ調節
シートベルトは、長さ調節が必要ありま
せん。身体の動きにあわせてベルトが伸
縮し、強い衝撃を受けたときは自動的に
ベルトがロックされて身体を固定しま
す。
妊娠中の方、疾患がある方もシート
ベルトを着用してください。ただし、
衝突のときに局部的に強く圧迫され
るおそれがありますので、医師に相
談して注意事項を確認してください。
妊娠中の方は、腰ベルトを腹部を避
けて腰部のできるだけ低い位置にか
けます。肩ベルトは、首と肩先の中
央から腹部を避けて胸部にかかるよ
うに着用してください。
†Be'$9
bB>$^
†Be'$9
‚BArq
Ú>$^
ベルトを着用すると、警告灯は消灯
します。また、警告ブザーが鳴って
いるときは、ブザーも止まります。
警告ブザーはベルトを着用しなくて
も、約95 秒間鳴り続けたあとに止ま
ります。ただし、警告灯は点滅から点
灯に切り替わったまま、エンジンス
イッチを または (OFF)
にするまで消灯しません。
助手席側の場合、助手席に乗員がす
わっていないときブザーは鳴りませ
ん。ただし、助手席の座面に荷物など
を載せていると鳴る場合があります。
警告灯は運転席側・助手席側兼用で
す。
ACCLOCK
000.book 36 ページ 2014年12月5日 金曜日 午前9時20分
Page 124 of 324
運転する前に/メーター
3-62
3
74P30370
■ オドメーター(積算距離計)
新車時(またはメーター交換時)からの
走行距離の累計が km 単位で表示されま
す。(リセットはできません)
■ トリップメーター(区間距離計)
リセット後の走行距離が km 単位で表示
されます。(次にリセットするまで距離
計測は継続されます)
および の2種類の走行距離を同
時に計測できます。
<使いかたの例> :出発時にリセットして、出発後の距離を計測
:給油時にリセットして、給油後 の距離を計測
リセットするときは、表示が「0.0」
になるまで表示切替えノブ(2)を長
押しします。
走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。
’´
«Â‰Â
t“«Â‰Â
²k–õ hV–õ
ÎVjd>Ì
% ln“´½z
ƒ’
% ln“´½z
ƒ’
ƒ¥}½’·Âµ
σ
NAÏBœÉ表示は、ノブを離したときに切り替
わります。
走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-71ページ(エンジン警告灯)
表示される次の値は目安です。実際
とは異なる場合があります。
・瞬間燃費
・平均燃費
・航続可能距離
・
積算アイドリングストップ節約燃料
走行後、エンジンスイッチを
(OFF)にすると、1 回の運転に対す るエコ運転の結果が表示されます。
→ 3-64ページ (エコ運転表示機能)LOCK
AB
A
B
000.book 62 ページ 2014年12月5日 金曜日 午前9時20分
Page 126 of 324
運転する前に/メーター
3-64
3
■ 積算アイドリングストップ時間
表示をリセットしてからのアイドリング
ストップ時間の累計が、時、分、秒単位
で表示されます。
リセットするときは、積算アイドリン
グストップ時間の表示中に表示切替え
ノブ(2)を長押しします。
■ メーターの照明
ヘッドライトや車幅灯が点灯している
間、点灯します。
メーターの明るさ調節
4段階に調節できます。
ヘッドライトや車幅灯を点灯し、照明
コントロール表示(3-61 ページ参照)
にしたうえで、表示切替えノブ(2)を
長押しします。明るさが 1 段階ずつ変
化します。
74P30380
エコ運転表示機能
エンジンスイッチを (OFF)に
すると、次の内容が一定時間、マルチイ
ンフォメーションディスプレイの中央に
表示されます。
アイドリングストップシステム装備車
は次の図の順に数秒間ずつ表示されま
す。
積算アイドリングストップ時間の最
大値は 99:59:59 で、リセットするま
で固定されます。
鉛バッテリーを外すと、積算アイド
リングストップ時間の表示はリセッ
トされます。
タイプ別装備
¥^
%› á ð&
à
走行中は明るさ調節をしないでくださ
い。操作に気を取られて、思わぬ事故
につながるおそれがあります。
調節中に、表示切替えノブを短押し
するか5秒以上押さないでいると、オ
ドメーターの表示に切り替わりま
す。
鉛バッテリーを外すと記憶が消去さ
れ初期状態にもどりますので、明る
さ調節をやり直す必要があります。
タイプ別装備
LOCK
000.book 64 ページ 2014年12月5日 金曜日 午前9時20分
Page 129 of 324
運転する前に/メーター
3-67
3
セッティングモードへ切り替えます。
表示切替えノブを短押ししてオドメーター表示に切り替えます。
→ 3-62ページ(オドメーター)
オドメーター表示中に、セッティングモードの表示に切り替わるまで、ノブを
長押しします。
設定を切り替えたい表示を選択します。
表示切替えノブを短押しして表示を切り替えます。
設定切替え表示に移動します。
表示切替えノブを長押しします。室内ブザーが“ピッ ”と鳴り、下図(表示例)
のON設定表示(1)に切り替わります。
74P30530
設定を切り替えます。
設定を切り替えるときは、表示切替えノブを短押しして ON または OFF を選択し
ます。そのあとノブを長押しします。室内ブザーが“ピッ ”と鳴り、 「SUCCES」
と表示されると設定が切り替わり、手順 の表示にもどります。
設定切替えを行なわずに手順 にもどるときは、BACK 表示(3)を選択して
から、室内ブザーが“ピッ ”と鳴るまでノブを長押しします。
続けて設定の切替えをしたいときは、手順 ~ を繰り返します。
セッティングモードを終了する場合は、手順 に進みます。
セッティングモードを終了します。次のいずれかの操作で終了できます。
手順 の表示のときに「End」を選択してから、オドメーター表示に切り替わ
るまで表示切替えノブを長押しする
エンジンスイッチを ま た は (OFF)にする
走行を開始する
(1) ON設定表示(現在設定中) (2) OFF設定表示 (3) BACK表示
上図の(1)のように、設定表示の左に が表示されている状態が、現在設定
中であることを示します。
1
2
3
表示例(エネルギーフローインジケーターの場合)
(1) (2)(3)
AB
4
2
2
524
6
6
2
ACCLOCK
000.book 67 ページ 2014年12月5日 金曜日 午前9時20分
Page 131 of 324
運転する前に/メーター
3-69
3
(2)シートベルト警告灯
80J221
前席の乗員がシートベルトを着用して
いないと、エンジンスイッチが
のときに点灯します。
また、エンジンをかけて走行を開始し
てから、最初に車速が約15 km/h以上
になったときに前席の乗員がシートベ
ルトを着用していない場合、シートベ
ルト警告ブザーが断続的に鳴るととも
に、警告灯が点灯から点滅に切り替わ
ります。
シートベルトを着用しても、点灯また
は点滅したままのときは、システムの
異常が考えられます。マツダ販売店で
点検を受けてください。
(3)SRSエアバッグ警告灯
80J111
次のような場合、エンジンスイッチを
にしたときに点灯します。
・SRS エアバッグ、シートベルトプリ テンショナーが作動
・SRS エアバッグ、シートベルトプリ テンショナーの電子制御システムに
異常がある
システムが正常な場合はエンジンス
イッチを にしたときに、約6秒間
点灯したあと消灯します。
シートベルトを着用すると消灯しま
す。また、警告ブザーが鳴っていると
きは、ブザーも止まります。
警告ブザーはシートベルトを着用し
なくても、約 95 秒間鳴り続けたあと
に止まります。ただし、警告灯は点滅
から点灯に切り替わったまま、 エンジ
ンスイッチを または
(OFF)にするまで消灯しません。
助手席側の場合、助手席に乗員がす
わっていないときは点灯しません。 た
だし、助手席の座面に荷物などを載せ
ていると作動する場合があります。
警告灯は運転席側・助手席側兼用で
す。
ON
ACCLOCK
次のような場合、ただちに使用を止
め、マツダ販売店にご連絡ください。
万一、衝突したとき SRS エアバッグ
またはシートベルトプリテンショナー
が正常に作動せず、重大な傷害を受け
るおそれがあります。
エンジンスイッチを にしても
点灯しない
エンジンスイッチを にしたあ
と、約6秒間たっても消灯しない
運転中に点灯
ON
ON
ON
ON
000.book 69 ページ 2014年12月5日 金曜日 午前9時20分
