MAZDA MODEL CX-3 2015 Guida Rapida (in Italian)

1
2
5
23
24
26

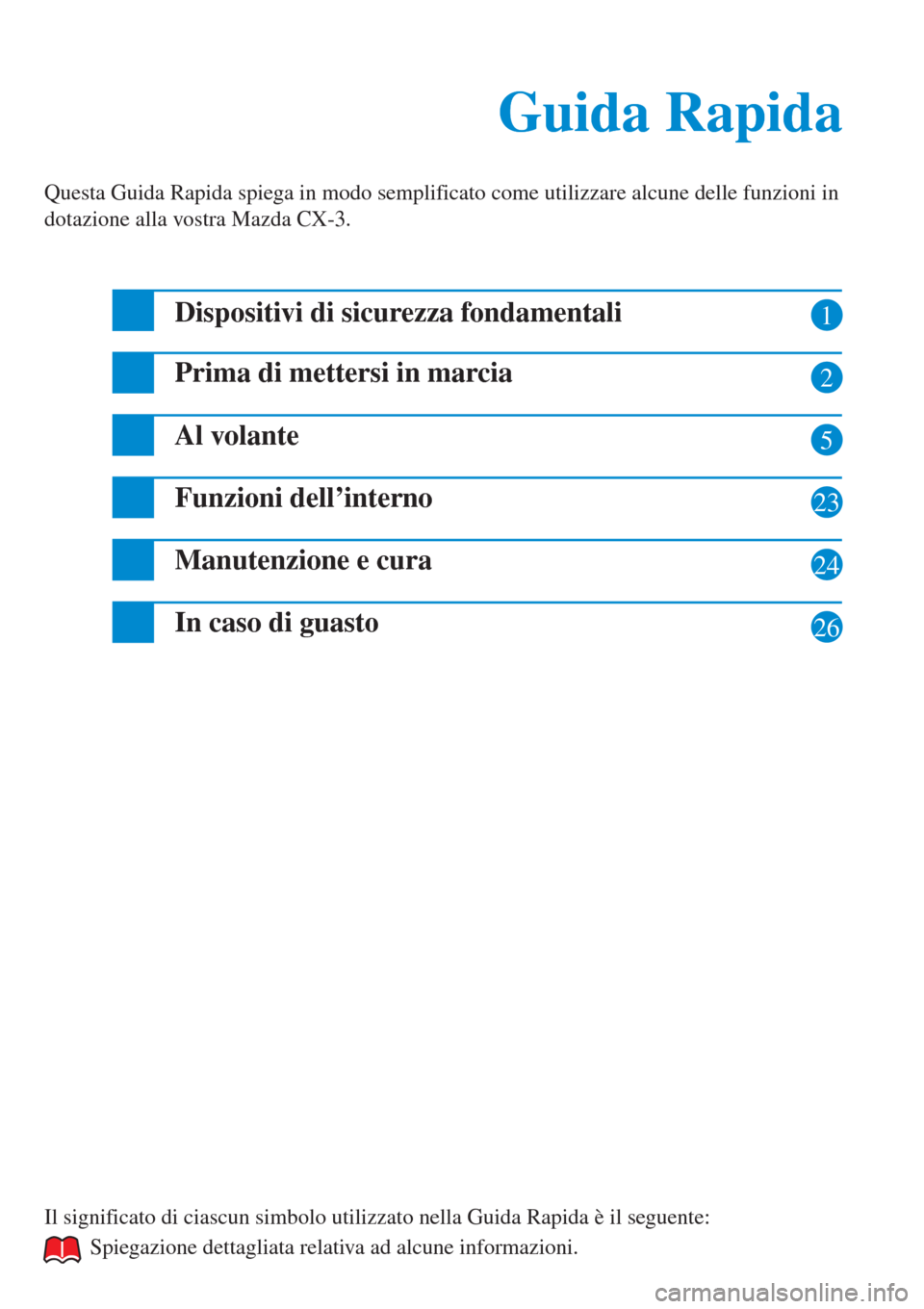

Guida Rapida Guida Rapida
Questa Guida Rapida spiega in modo semplificato come utilizzare alcune delle funzioni in
dotazione alla vostra Mazda CX-3.
Dispositivi di sicurezza fondamentali
Prima di mettersi in marcia
Al volante
Funzioni dell’interno
Manutenzione e cura
Il significato di ciascun simbolo utilizzato nella Guida Rapida è il seguente:
Spiegazione dettagliata relativa ad alcune informazioni.
In caso di guasto

1

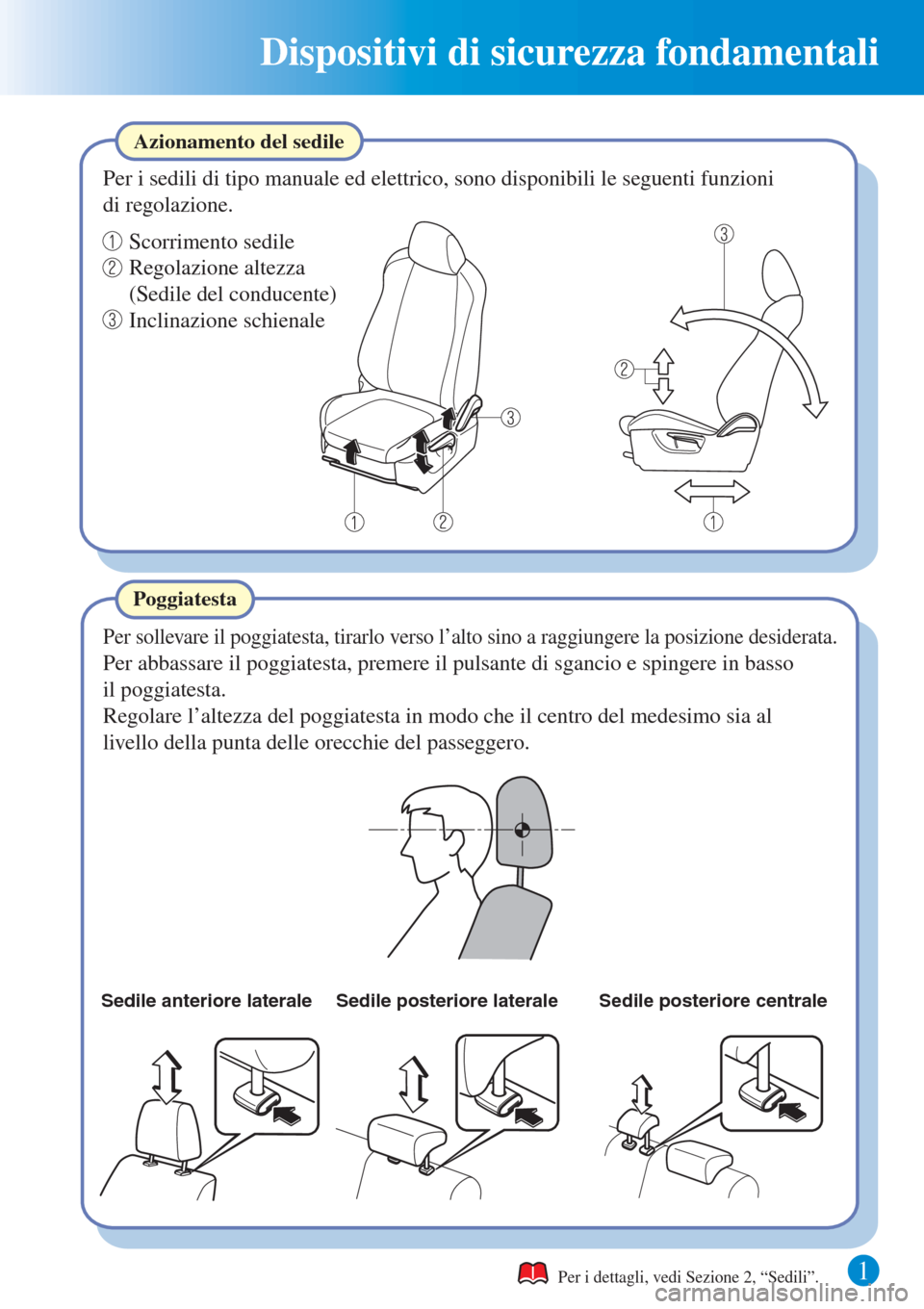

Dispositivi di sicurezza fondamentali
Sedile anteriore laterale Sedile posteriore laterale Sedile posteriore centrale
Per sollevare il poggiatesta, tirarlo verso l’alto sino a raggiungere la posizione desiderata.
PoggiatestaAzionamento del sedile
Per i sedili di tipo manuale ed elettrico, sono disponibili le seguenti funzioni
di regolazione.
Scorrimento sedile
Regolazione altezza
(Sedile del conducente)
Per i dettagli, vedi Sezione 2, “Sedili”.
Inclinazione schienale
Per abbassare il poggiatesta, premere il pulsante di sgancio e spingere in basso
il poggiatesta.
Regolare l’altezza del poggiatesta in modo che il centro del medesimo sia al
livello della punta delle orecchie del passeggero.

Prima di mettersi in marcia
Raggio d’azione
Il sistema telecomando senza chiave funziona solo se il conducente è a bordo del
veicolo oppure si trova all’interno del raggio d’azione del sistema e ha con sé la chiave.
Se si ha con sé la chiave, è possibile bloccare/sbloccare tutte le porte e il portellone
premendo il pulsante di richiesta presente su ciascuna porta anteriore.
Blocco e sblocco tramite pulsante di richiesta
2Per i dettagli, vedi Sezione 3, “Sistema telecomando porte e avviamento
motore senza chiave”, “Porte e serrature” o “Volante”.
Regolazione volante
1. Fermare il veicolo e abbassare la leva di
sblocco posta sotto al piantone dello sterzo.
3. Provare a spingere su e giù il volante per
assicurarsi che sia bloccato prima di mettersi
alla guida. 2. Regolare l’inclinazione del volante e/o la
lunghezza del piantone dello sterzo come si
desidera, quindi spingere in alto la leva per
bloccare il piantone.
Antenna esterna
Solo blocco
Raggio d'azione80 cm 80 cm
Il pulsante di richiesta sul portellone può essere utilizzato solamente per bloccare
tutte le porte e il portellone.
Porte anteriori
Portellone (solo blocco)
Leva di sblocco Pulsante di
richiesta
Pulsante di
richiesta

3
Prima di mettersi in marcia

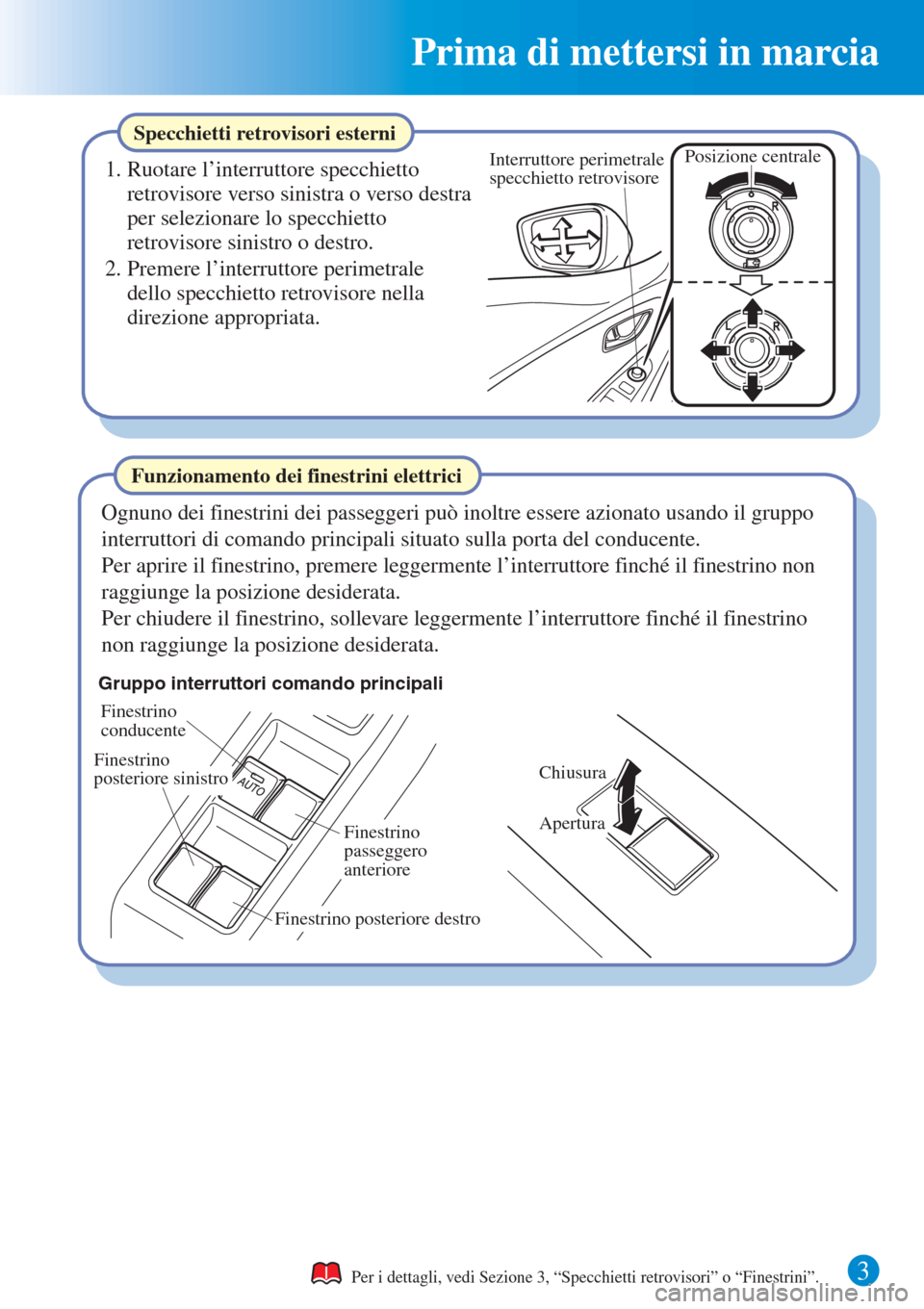

Specchietti retrovisori esterni
1. Ruotare l’interruttore specchietto
retrovisore verso sinistra o verso destra
per selezionare lo specchietto
retrovisore sinistro o destro.
2. Premere l’interruttore perimetrale
dello specchietto retrovisore nella
direzione appropriata.
Per i dettagli, vedi Sezione 3, “Specchietti retrovisori” o “Finestrini”.
Funzionamento dei finestrini elettrici
Ognuno dei finestrini dei passeggeri può inoltre essere azionato usando il gruppo
interruttori di comando principali situato sulla porta del conducente.
Per aprire il finestrino, premere leggermente l’i
nterruttore finché il finestrino non
raggiunge la posizione desiderata.
Per chiudere il finestrino, sollevare leggermente l’interruttore finché il finestrino
non raggiunge la posizione desiderata.
Posizione centrale
Finestrino posteriore destro Gruppo interruttori comando principali
Finestrino
passeggero
anterioreChiusura
Apertura Interruttore perimetrale
specchietto retrovisore
Finestrino
conducente
Finestrino
posteriore sinistro

4
Prima di mettersi in marcia
Apertura
Chiusura

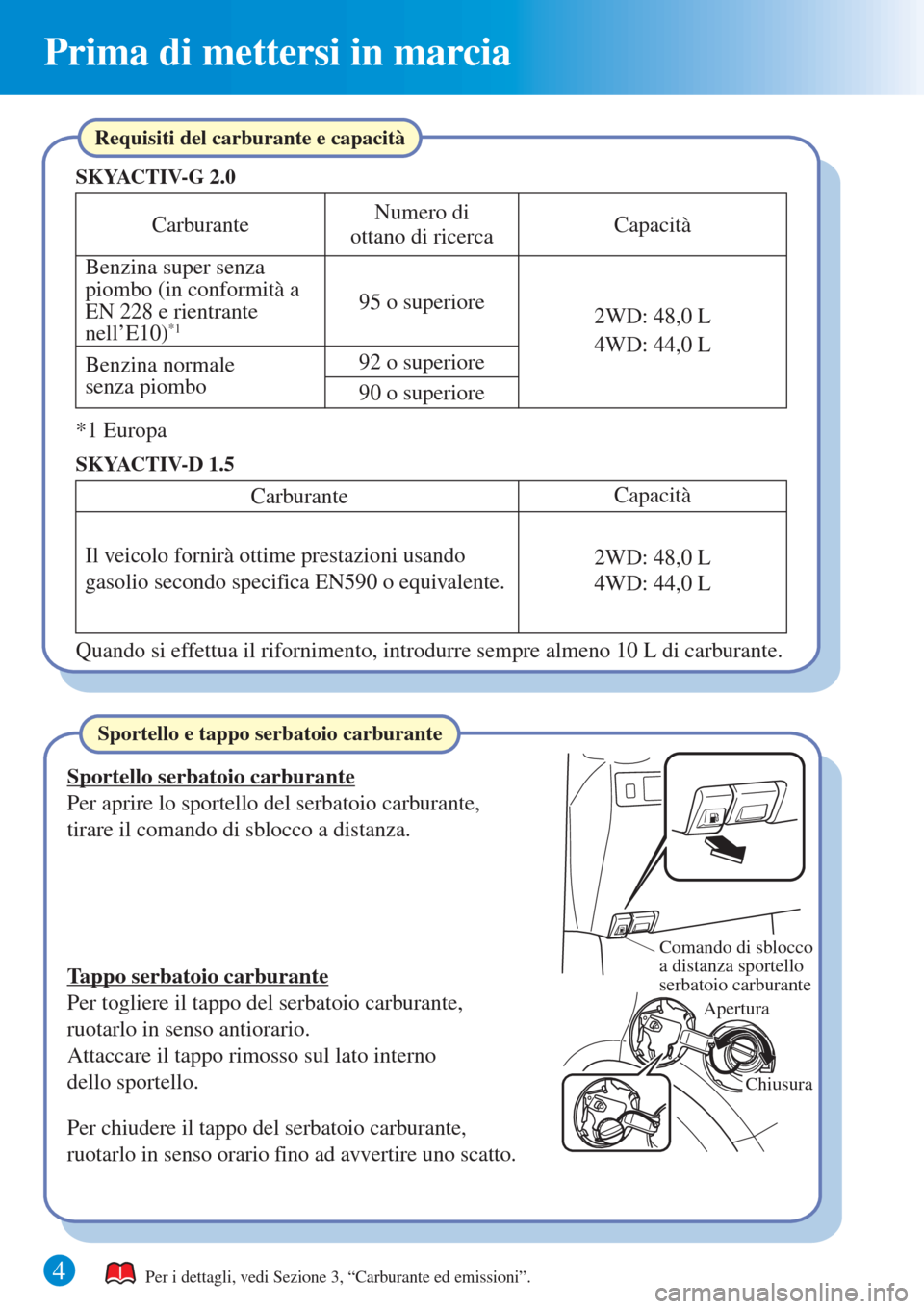

Requisiti del carburante e capacità
Sportello serbatoio carburante
Per aprire lo sportello del serbatoio carburante,
tirare il comando di sblocco a distanza.
Per i dettagli, vedi Sezione 3, “Carburante ed emissioni”.
Benzina super senza
piombo (in conformità a
EN 228 e rientrante
nell’E10)
*1
*1 EuropaCarburante
Numero di
ottano di ricercaCapacità
95 o superiore
2WD: 48,0 L
Sportello e tappo serbatoio carburante
Tappo serbatoio carburante
Per togliere il tappo del serbatoio carburante,
ruotarlo in senso antiorario.
Attaccare il tappo rimosso sul lato interno
dello sportello.
Per chiudere il tappo del serbatoio carburante,
ruotarlo in senso orario fino ad avvertire uno scatto.
SKYACTIV-G 2.0
Benzina normale
senza piombo92 o superiore
Il veicolo fornirà ottime prestazioni usando
gasolio secondo specifica EN590 o equivalente.Carburante
Capacità
SKYACTIV-D 1.5
Quando si effettua il rifornimento, introdurre sempre almeno 10 L di carburante.
90 o superiore4WD: 44,0 L
2WD: 48,0 L
4WD: 44,0 L
Comando di sblocco
a distanza sportello
serbatoio carburante

Al volante
5

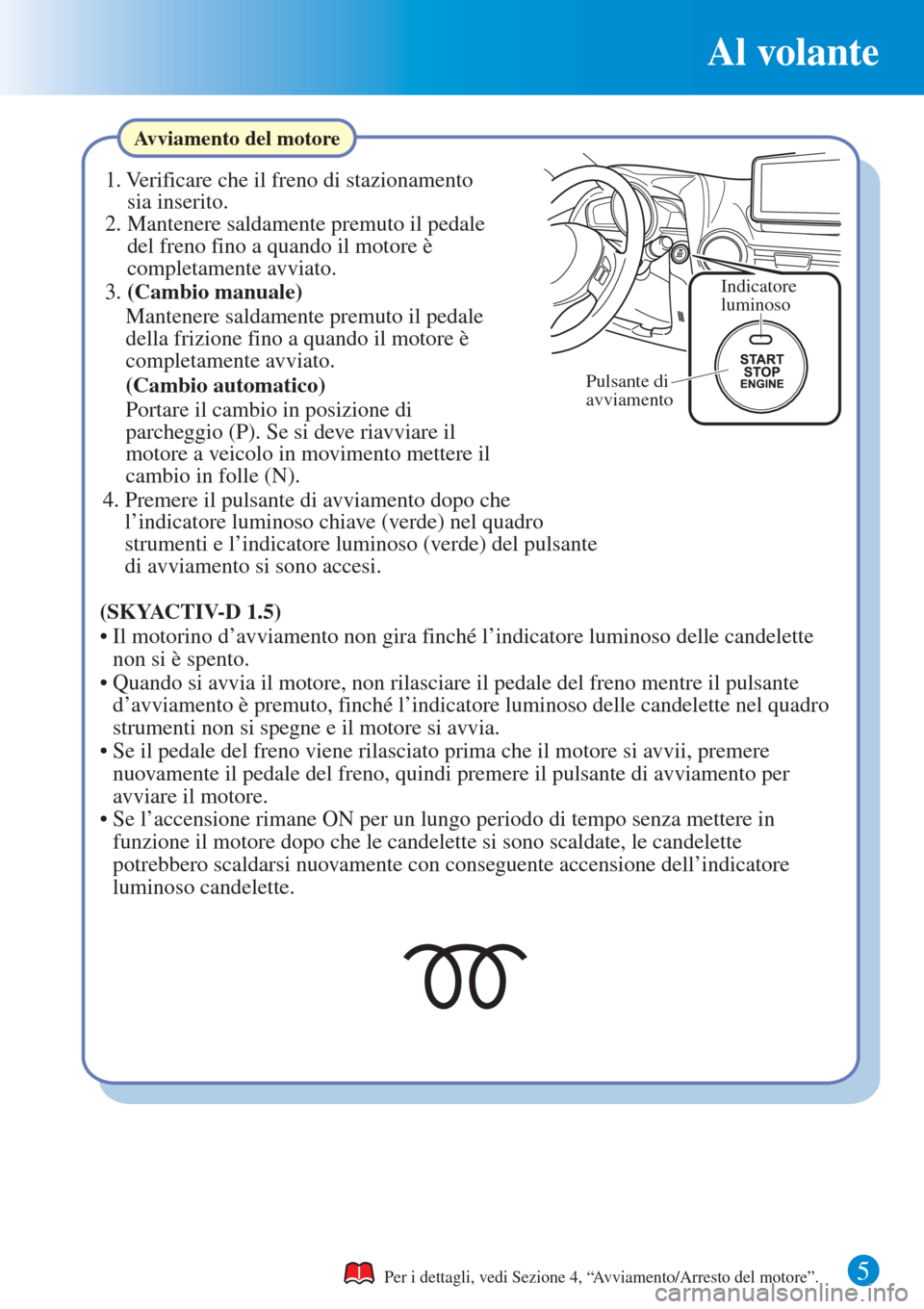

Avviamento del motore
Per i dettagli, vedi Sezione 4, “Avviamento/Arresto del motore”.
1. Verificare che il freno di stazionamento
sia inserito.
2. Mantenere saldamente premuto il pedale
del freno fino a quando il motore è
completamente avviato.
3. (Cambio manuale)
Mantenere saldamente premuto il pedale
della frizione fino a quando il motore è
completamente avviato.
(Cambio automatico)
Portare il cambio in posizione di
parcheggio (P). Se si deve riavviare il
motore a veicolo in movimento mettere il
cambio in folle (N).
4. Premere il pulsante di avviamento dopo che
l’indicatore luminoso chiave (verde) nel quadro
strumenti e l’indicatore luminoso (verde) del pulsante
di avviamento si sono accesi.
(SKYACTIV-D 1.5)
• Il motorino d’avviamento non gira finché l’indicatore luminoso delle candelette
non si è spento.
• Quando si avvia il motore, non rilasciare il pedale del freno mentre il pulsante
d’avviamento è premuto, finché l’indicatore luminoso delle candelette nel quadro
strumenti non si spegne e il motore si avvia.
• Se il pedale del freno viene rilasciato prima che il motore si avvii, premere
nuovamente il pedale del freno, quindi premere il pulsante di avviamento per
avviare il motore.
• Se l’accensione rimane ON per un lungo periodo di tempo senza mettere in
funzione il motore dopo che le candelette si sono scaldate, le candelette
potrebbero scaldarsi nuovamente con conseguente accensione dell’indicatore
luminoso candelette.
Pulsante di
avviamentoIndicatore
luminoso

6
Al volante
Per i dettagli, vedi Sezione 4, “Avviamento/Arresto del motore”.

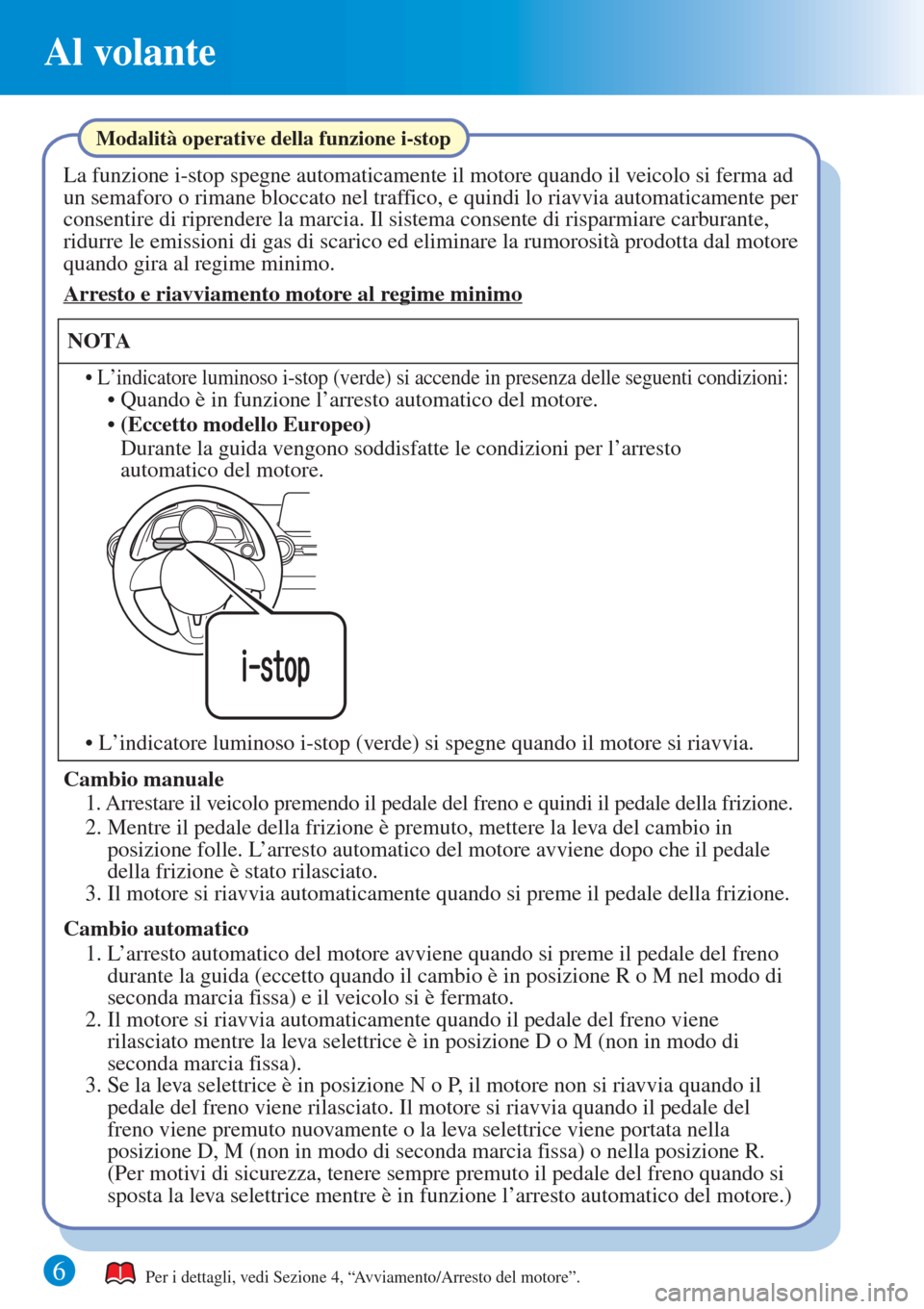

La funzione i-stop spegne automaticamente il motore quando il veicolo si ferma ad
un semaforo o rimane bloccato nel traffico, e quindi lo riavvia automaticamente per
consentire di riprendere la marcia. Il sistema
consente di risparmiare carburante,
ridurre le emissioni di gas di scarico ed eliminare la rumorosità prodotta dal motore
quando gira al regime minimo.
Arresto e riavviamento motore al regime minimo
NOTA
• L’indicatore luminoso i-stop (verde) si accende in presenza delle seguenti condizioni:
• Quando è in funzione l’arresto automatico del motore.
• L’indicatore luminoso i-stop (verde) si spegne quando il motore si riavvia.
Cambio manuale
2. Mentre il pedale della frizione è premuto, mettere la leva del cambio in
posizione folle. L’arresto automatico del motore avviene dopo che il pedale
della frizione è stato rilasciato.
3. Il motore si riavvia automaticamente quand
o si preme il pedale della frizione.
1. Arrestare il veicolo premendo il pedale del freno e quindi il pedale della frizione.
Cambio automatico
2. Il motore si riavvia automaticamente quando il pedale del freno viene
rilasciato mentre la leva selettrice è in posizione D o M (non in modo di
seconda marcia fissa).
3. Se la leva selettrice è in posizione N o P, il motore non si riavvia
quando il
pedale del freno viene rilasciato. Il motore si riavvia quando il pedale del
freno viene premuto nuovamente o la leva selettrice viene portata nella
posizione D, M (non in modo di seconda marcia fissa) o nella posizione R.
(Per motivi di
sicurezza, tenere sempre premuto il pedale del freno quando si
sposta la leva selettrice mentre è in funzione l’arresto automatico del motore.) 1. L’arresto automatico del motore avviene quando si preme il pedale del freno
dura
nte la guida (eccetto quando il cambio è in posizione R o M nel modo di
seconda marcia fissa) e il veicolo si è fermato.
Modalità operative della funzione i-stop
Durante la guida vengono soddisfatte le condizioni per l’arresto
automatico del motore. • (Eccetto modello Europeo)

7
Al volante
Per i dettagli, vedi Sezione 4, “Avviamento/Arresto del motore”.

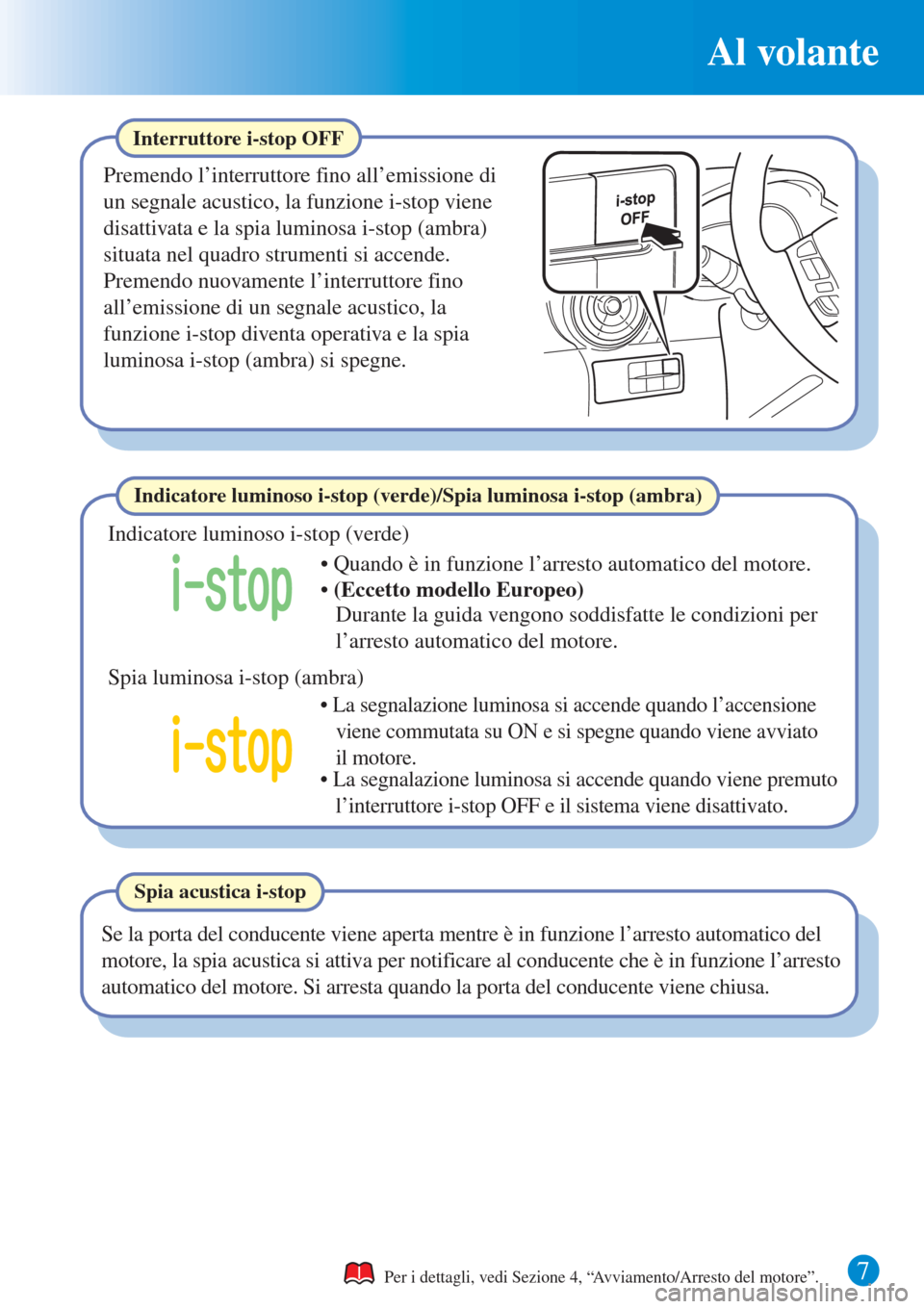

Interruttore i-stop OFF
Premendo l’interruttore fino all’emissione di
un segnale acustico, la funzione i-stop viene
disattivata e la spia luminosa i-stop (ambra)
situata nel quadro strumenti si accende.
Premendo nuovamente l’interruttore fino
all’emissione di un segnale acustico, la
funzione i-stop diventa operativa e la spia
luminosa i-stop (ambra) si spegne.
Spia acustica i-stop
Se la porta del conducente viene aperta mentre è in funzione l’arresto automatico del
motore, la spia acustica si attiva per notificare al conducente che è in funzione l’arresto
automatico del motore. Si arresta quando la porta del conducente viene chiusa.
Indicatore luminoso i-stop (verde)/Spia luminosa i-stop (ambra)
Indicatore luminoso i-stop (verde)
• Quando è in funzione l’arresto automatico del motore.
Durante la guida vengono soddisfatte le condizioni per
l’arresto automatico del motore.
• La segnalazione luminosa si accende quando l’accensione
viene commutata su ON e si spegne quando viene avviato
il motore.
Spia luminosa i-stop (ambra)
• La segnalazione luminosa si accende quando viene premuto
l’interruttore i-stop OFF e il sistema viene disattivato.
• (Eccetto modello Europeo)

Al volante
8

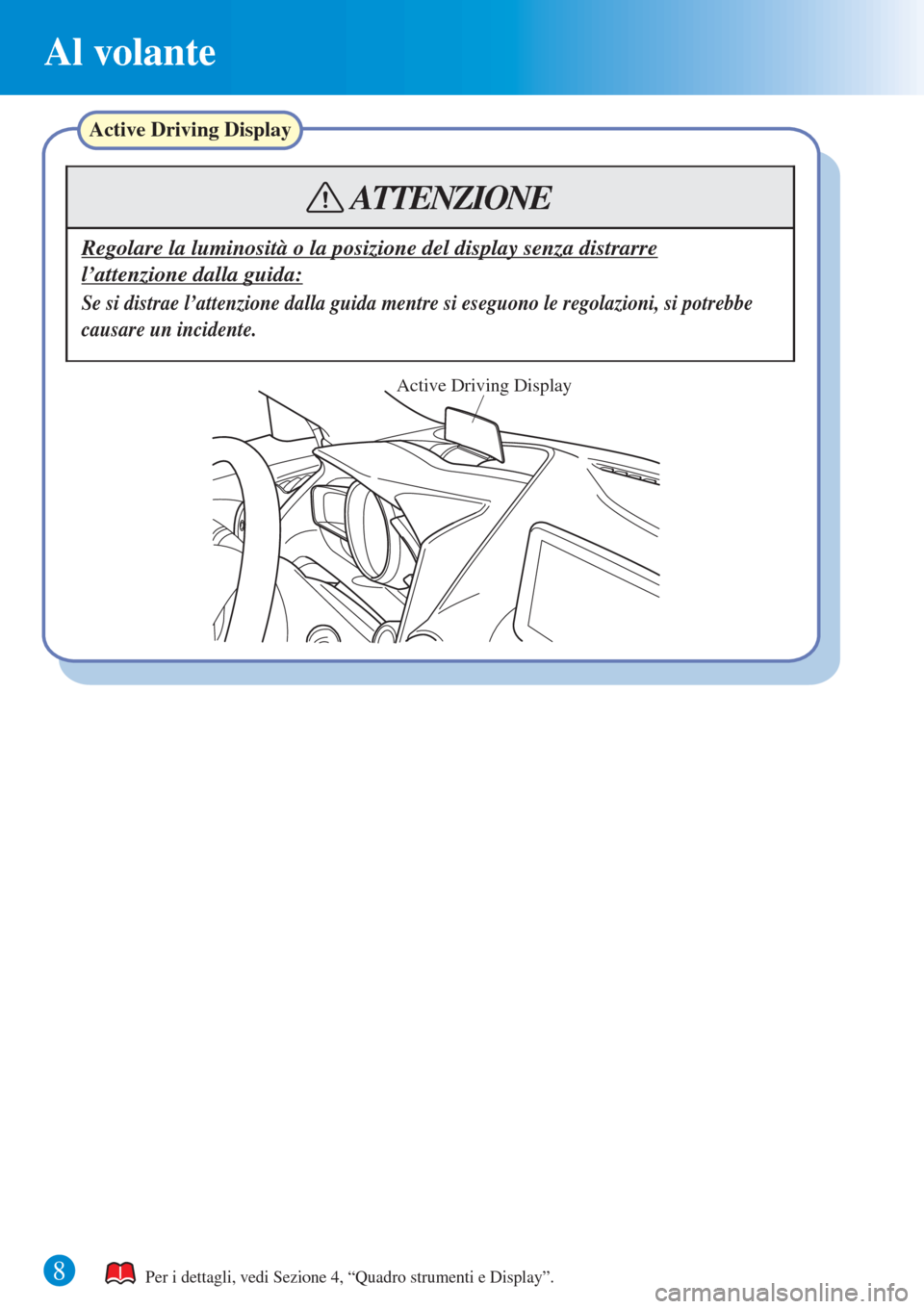

Active Driving Display
Regolare la luminosità o la posizione del display senza distrarre
l’attenzione dalla guida:
Se si distrae l’attenzione dalla guida mentre si eseguono le regolazioni, si potrebbe
causare un incidente.
ATTENZIONE
Per i dettagli, vedi Sezione 4, “Quadro strumenti e Display”.
Active Driving Display

Al volante
9Per i dettagli, vedi Sezione 4, “Quadro strumenti e Display”.

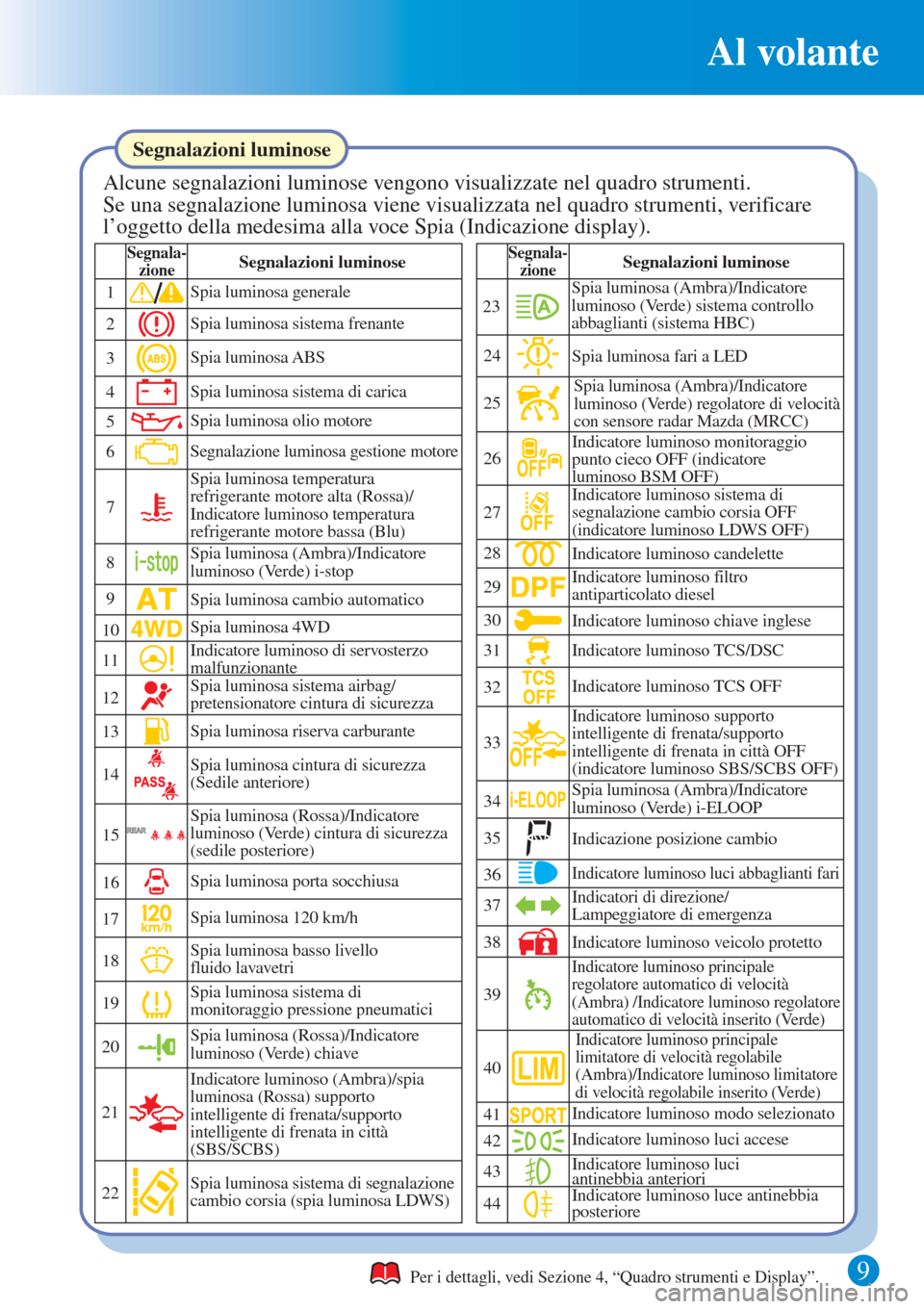

Alcune segnalazioni luminose vengono visualizzate nel quadro strumenti.
Se una segnalazione luminosa viene visualizzata nel quadro strumenti, verificare
l’oggetto della medesima alla voce Spia (Indicazione display).
Segnalazioni luminose
Segnalazioni luminose
1
2
3
4
5
6
7
8
9Spia luminosa ABS Spia luminosa generale
Spia luminosa sistema di carica
Spia luminosa olio motore
Segnalazione luminosa gestione motore
Spia luminosa temperatura
refrigerante motore alta (Rossa)/
Indicatore luminoso temperatura
refrigerante motore bassa (Blu)
Spia luminosa (Ambra)/Indicatore
luminoso (Verde) i-stop
Spia luminosa cambio automatico
10
Indicatore luminoso di servosterzo
malfunzionante
19
2124
26
27Spia luminosa (Ambra)/Indicatore
luminoso (Verde) sistema controllo
abbaglianti (sistema HBC)Segnalazioni luminose
Spia luminosa sistema frenante
20Spia luminosa (Rossa)/Indicatore
luminoso (Verde) chiave
Spia luminosa sistema di segnalazione
cambio corsia (spia luminosa LDWS) Indicatore luminoso (Ambra)/spia
luminosa (Rossa) supporto
intelligente di frenata/supporto
intelligente di frenata in città
(SBS/SCBS)23
Indicatore luminoso monitoraggio
punto cieco OFF (indicatore
luminoso BSM OFF) Spia luminosa fari a LED
Indicatore luminoso sistema di
segnalazione cambio corsia OFF
(indicatore luminoso LDWS OFF)
17
11
12
13Spia luminosa sistema airbag/
pretensionatore cintura di sicurezza
Spia luminosa riserva carburante
15Spia luminosa cintura di sicurezza
(Sedile anteriore)
Spia luminosa porta socchiusa
Spia luminosa (Rossa)/Indicatore
luminoso (Verde) cintura di sicurezza
(sedile posteriore)
14
Spia luminosa basso livello
fluido lavavetri 18
Spia luminosa sistema di
monitoraggio pressione pneumatici
Indicatore luminoso candelette28
34
35
36
37Indicatore luminoso supporto
intelligente di frenata/supporto
intelligente di frenata in città OFF
(indicatore luminoso SBS/SCBS OFF)
Spia luminosa (Ambra)/Indicatore
luminoso (Verde) i-ELOOP
Indicazione posizione cambio
38
39
41
42
Indicatore luminoso luci abbaglianti fari
Indicatori di direzione/
Lampeggiatore di emergenza
Indicatore luminoso veicolo protetto
Indicatore luminoso principale
regolatore automatico di velocità
(Ambra) /Indicatore luminoso regolatore
automatico di velocità inserito (Verde)
Indicatore luminoso luci
antinebbia anteriori
Indicatore luminoso chiave inglese30
31
32
33Indicatore luminoso TCS/DSC
Indicatore luminoso TCS OFF
Indicatore luminoso luci accese
43Indicatore luminoso modo selezionato
Indicatore luminoso filtro
antiparticolato diesel 29
Indicatore luminoso principale
limitatore di velocità regolabile
(Ambra)/Indicatore luminoso limitatore
di velocità regolabile inserito (Verde)
44 40Indicatore luminoso luce antinebbia
posteriore
Spia luminosa 120 km/h
16
Spia luminosa 4WD
22
25Spia luminosa (Ambra)/Indicatore
luminoso (Verde) regolatore di velocità
con sensore radar Mazda (MRCC)
Segnala-
zioneSegnala-
zione
