OBS
När tändningslåset är i läge ACC eller
tändningen avstängd kan inte
vägmätaren eller trippmätaren visas. En
tryckning på väljarknappen kan
oavsiktligt växla trippmätarens display
eller nollställa den under cirka tio
minuter i följande fall:
•När tändningen stängs av från läge
ON.
•Efter att förardörren öppnats.
Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar. En
registreras i trippmätare A, och den andra
registreras i trippmätare B.

Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet från
platsen där bränsletanken fylldes.

När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en sekund
kommer trippmätare B att väljas.

När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.

Trippmätaren registrerar den totala
sträckan som har körts sedan föregående
nollställning. Nollställ den till ”0.0”
genom att hålla knappen intryckt under
mer än en sekund. Använd denna mätare
för att mäta färdsträckor och räkna ut
bränslekonsumtionen.
OBS
•(Bilar med audio Typ C/Typ D)
Om bränsleekonomidata nollställs
med bränsleekonomiövervakaren,
eller om trip A nollställs med
trippmätaren när funktionen som
synkroniserar
bränsleekonomiövervakaren och
trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se bränsleekonomiövervakare på
sidan 4-86.
•Bara trippmätaren registrerar tiondels
kilometrar.
•Trippmätaren nollställs när:
•Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat batteri).
•Bilen har körts i över 9 999,9 km.
Under körning
Instrumentgrupp och visning
4-25

tVägmätare, trippmätare, färddator
och trippmätarväljare
*
Visningsläget kan växlas mellan
trippmätare A och trippmätare B genom
att man trycker på väljaren medan en av
dem visas. Det valda läget kommer att
visas.
Knapp
Läge för aktuell
bränsleförbrukning Läge för körsträcka
till tom tank Trippmätare B Trippmätare AVägmätare
OBS
När tändningslåset är i läge ACC eller
tändningen avstängd kan inte
vägmätaren eller trippmätaren visas. En
tryckning på väljarknappen kan
oavsiktligt växla trippmätarens display
eller nollställa den under cirka tio
minuter i följande fall:
•När tändningen stängs av från läge
ON.
•Efter att förardörren öppnats.
Vägmätare
Vägmätaren registrerar bilens totala
färdsträcka.
Trippmätare
Trippmätaren kan registrera den totala
färdsträckan för två körningar. En
registreras i trippmätare A, och den andra
registreras i trippmätare B.
Exempelvis kan trippmätare A registrera
avståndet från utgångsläget, och
trippmätare B kan registrera avståndet från
platsen där bränsletanken fylldes.
När trippmätare A har valts, och en ny
tryckning på väljaren görs inom en sekund
kommer trippmätare B att väljas.
När trippmätare A väljs kommer TRIP A
att visas. När trippmätare B väljs kommer
TRIP B att visas.
Trippmätaren registrerar den totala
sträckan som har körts sedan föregående
nollställning. Nollställ den till ”0.0”
genom att hålla väljaren nedtryckt i mer än
en sekund. Använd denna mätare för att
mäta färdsträckor och räkna ut
bränslekonsumtionen.
Under körning
Instrumentgrupp och visning
4-26*Vissa modeller.

OBS
•(Bilar med audio Typ C/Typ D)
Om bränsleekonomidata nollställs
med bränsleekonomiövervakaren,
eller om trip A nollställs med
trippmätaren när funktionen som
synkroniserar
bränsleekonomiövervakaren och
trippmätaren är aktiv, kommer
bränsleekonomidata och trip A att
nollställas samtidigt.
Se bränsleekonomiövervakare på
sidan 4-86.
•Bara trippmätaren registrerar tiondels
kilometrar.
•Trippmätaren nollställs när:
•Strömförsörjningen bryts (utlösta
säkringar, eller frånkopplat batteri).
•Bilen har körts i över 9 999,9 km.
Färddator
Följande information kan väljas genom att
trycka på knappen med tändningen i läge
ON.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Aktuell bränsleförbrukning
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Läge för körsträcka till tom tank
Det här läget visar det ungefärliga
avståndet som du kan färdas med
återstående bränsle, baserat på
bränsleförbrukningen.
Avståndet till tom tank beräknas och visas
varje sekund.
OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan tills tankning
krävs, ska du tanka så snart som
möjligt om bränslenivån är mycket
låg eller varningslampan för låg
bränslenivå tänds.
•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
Under körning
Instrumentgrupp och visning
4-27

Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.
Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
tVarvräknare*
Varvräknaren visar motorvarvtalet i tusen
varv per minut (r/min).
VIKTIGT
Kör inte motorn med varvräknarnålen i
det RÖDA OMRÅDET.
Det kan leda till allvarlig motorskada.
Ty p A

*1Området varierar beroende typ av mätare.*
1Streckat område
*1Rött fält
Ty p B

*1Området varierar beroende typ av mätare. *
1Streckat
område
*
1Rött fält
OBS
När varvräknaren når upp till det
STRECKADE OMRÅDET är det en
indikering till föraren att växla innan
varvräknaren når det RÖDA OMRÅDET.
Under körning
Instrumentgrupp och visning
4-28*Vissa modeller.

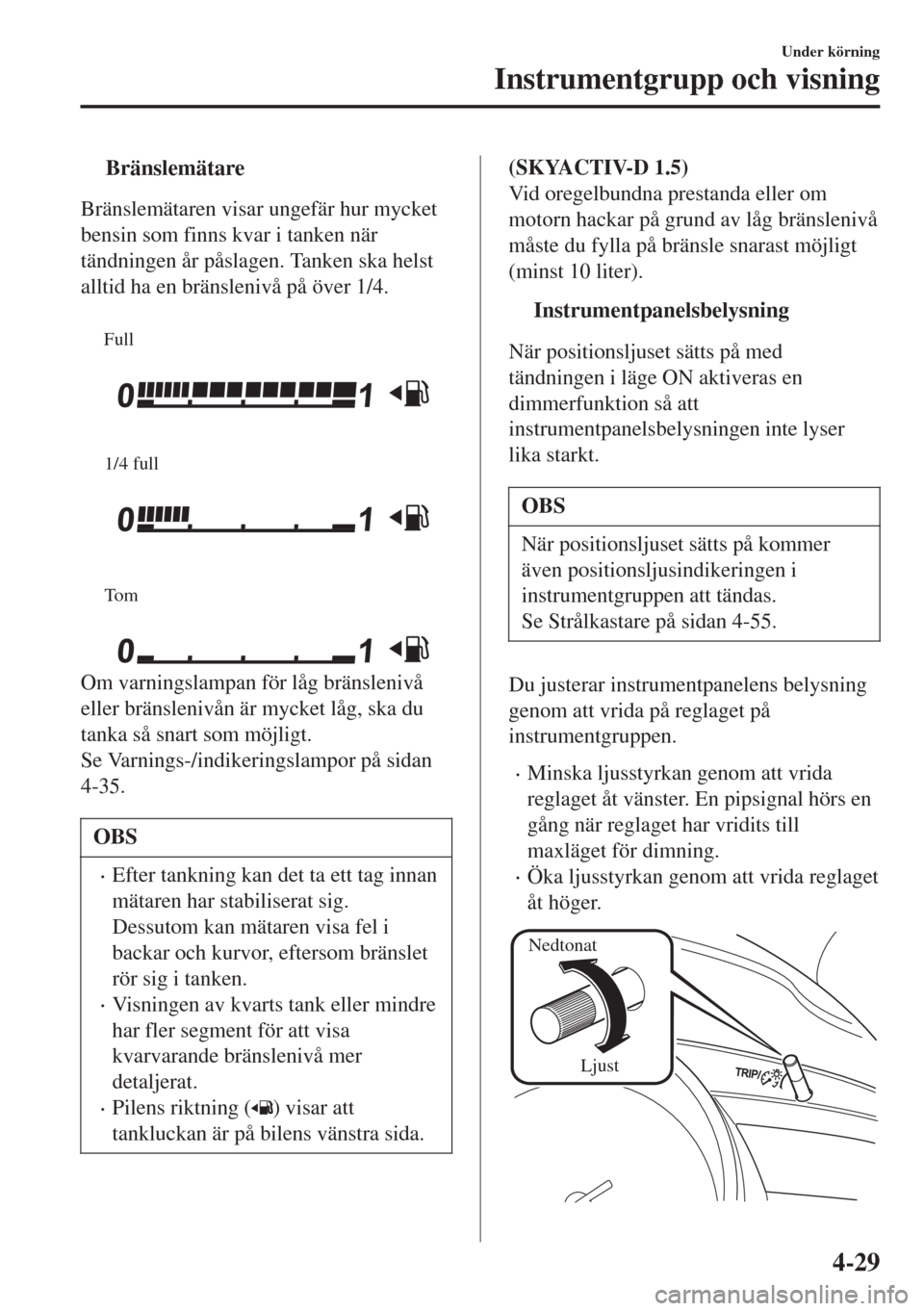

tBränslemätare
Bränslemätaren visar ungefär hur mycket
bensin som finns kvar i tanken när
tändningen år påslagen. Tanken ska helst
alltid ha en bränslenivå på över 1/4.

Full
1/4 full
To m
Om varningslampan för låg bränslenivå
eller bränslenivån är mycket låg, ska du
tanka så snart som möjligt.
Se Varnings-/indikeringslampor på sidan
4-35.
OBS
•Efter tankning kan det ta ett tag innan
mätaren har stabiliserat sig.
Dessutom kan mätaren visa fel i
backar och kurvor, eftersom bränslet
rör sig i tanken.
•Visningen av kvarts tank eller mindre
har fler segment för att visa
kvarvarande bränslenivå mer
detaljerat.
•Pilens riktning () visar att
tankluckan är på bilens vänstra sida.
(SKYACTIV-D 1.5)
Vid oregelbundna prestanda eller om
motorn hackar på grund av låg bränslenivå
måste du fylla på bränsle snarast möjligt
(minst 10 liter).
ttInstrumentpanelsbelysning
När positionsljuset sätts på med
tändningen i läge ON aktiveras en
dimmerfunktion så att
instrumentpanelsbelysningen inte lyser
lika starkt.
OBS
När positionsljuset sätts på kommer
även positionsljusindikeringen i
instrumentgruppen att tändas.
Se Strålkastare på sidan 4-55.
Du justerar instrumentpanelens belysning
genom att vrida på reglaget på
instrumentgruppen.
•Minska ljusstyrkan genom att vrida
reglaget åt vänster. En pipsignal hörs en
gång när reglaget har vridits till
maxläget för dimning.
•Öka ljusstyrkan genom att vrida reglaget
åt höger.
Nedtonat
Ljust
Under körning
Instrumentgrupp och visning
4-29

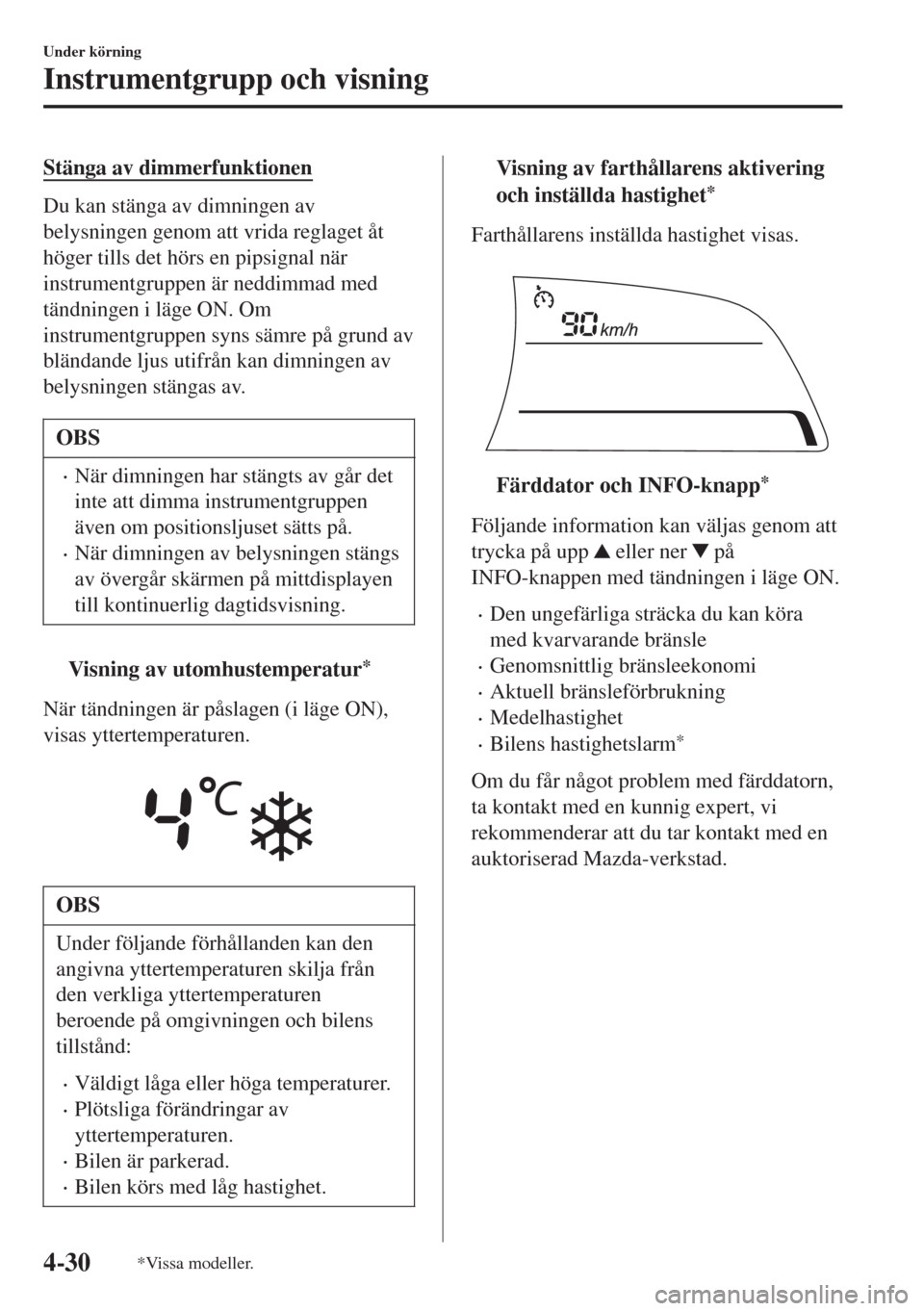

Stänga av dimmerfunktionen
Du kan stänga av dimningen av
belysningen genom att vrida reglaget åt
höger tills det hörs en pipsignal när
instrumentgruppen är neddimmad med
tändningen i läge ON. Om
instrumentgruppen syns sämre på grund av
bländande ljus utifrån kan dimningen av
belysningen stängas av.
OBS
•När dimningen har stängts av går det
inte att dimma instrumentgruppen
även om positionsljuset sätts på.
•När dimningen av belysningen stängs
av övergår skärmen på mittdisplayen
till kontinuerlig dagtidsvisning.
tVisning av utomhustemperatur*
När tändningen är påslagen (i läge ON),
visas yttertemperaturen.

OBS
Under följande förhållanden kan den
angivna yttertemperaturen skilja från
den verkliga yttertemperaturen
beroende på omgivningen och bilens
tillstånd:
•Väldigt låga eller höga temperaturer.
•Plötsliga förändringar av
yttertemperaturen.
•Bilen är parkerad.
•Bilen körs med låg hastighet.
tVisning av farthållarens aktivering
och inställda hastighet
*
Farthållarens inställda hastighet visas.

tFärddator och INFO-knapp*
Följande information kan väljas genom att
trycka på upp
eller ner på
INFO-knappen med tändningen i läge ON.
•Den ungefärliga sträcka du kan köra
med kvarvarande bränsle
•Genomsnittlig bränsleekonomi
•Aktuell bränsleförbrukning
•Medelhastighet
•Bilens hastighetslarm*
Om du får något problem med färddatorn,
ta kontakt med en kunnig expert, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Under körning
Instrumentgrupp och visning
4-30*Vissa modeller.

Läge för körsträcka till tom tank
Det här läget visar det ungefärliga
avståndet som du kan färdas med
återstående bränsle, baserat på
bränsleförbrukningen.

Avståndet till tom tank beräknas och visas
varje sekund.
(Europeisk modell)
(Utom europeisk modell)
OBS
•Även om angivelsen för körsträcka
till tom tank är tillräcklig för den
återstående körsträckan tills tankning
krävs, ska du tanka så snart som
möjligt om bränslenivån är mycket
låg eller varningslampan för låg
bränslenivå tänds.
•Visningen kanske inte ändras om du
tankar mindre än cirka 9 l bränsle.
•Återstående körsträcka är den sträcka
som bilen kan köras innan alla
markeringar om bränslemängd på
bränslemätaren försvinner.
•Om det inte finns någon tidigare
information om bränsleekonomin
som när du nyligen köpt din bil eller
när informationen raderats på grund
av att batteriet kopplas ur, kan
körsträcka till tom tank/avståndet
skilja sig från det angivna värdet.
Läge för genomsnittlig
bränsleförbrukning
Detta läge visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala bränsleförbrukningen och
körsträckan sedan bilen köptes, batteriet
återanslöts eller informationen
nollställdes. Genomsnittlig
bränsleförbrukning beräknas och visas
varje minut.
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än 1,5
sekunder för att rensa den information som
visas.
Efter att du tryckt på INFO visas - - -
L/100 km i cirka en minut innan
bränsleekonomin beräknas om och visas.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
När hastigheten har sjunkit till ungefär 5
km/h, visas - - - L/100 km på displayen.
Under körning
Instrumentgrupp och visning
4-31

Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
(Europeisk modell)
(Utom europeisk modell)
Håll INFO intryckt under mer än 1,5
sekunder för att rensa den information som
visas. Efter att INFO tryckts in
kommer - - - km/h att visas under cirka en
minut innan bilens hastighet beräknas om
och visas.
Läge då bilens hastighetslarm är
aktiverat*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilken varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen
ljuder. Visningen av fordonshastighet
blinkar flera gånger.
Larmet för fordonshastigheten kan ställas
in med hjälp av INFO-knappen.
OBS
•Ställ alltid in bilens hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom
alltid bilens hastighet med
hastighetsmätaren.
•Larmfunktionen för bilens hastighet
kan ställas in mellan 30 och 250
km/h.
Larmet för fordonshastigheten kan ställas
in på följande sätt.
1. Tryck på INFO på skärmen för
hastighetslarmet.
2. Tryck på INFO-knappen tills pipet
hörs.
3. Tryck på upp
eller ner på
INFO-knappen för att välja önskad
fordonshastighet.
4. Tryck på INFO-knappen tills pipet
hörs.
Under körning
Instrumentgrupp och visning
4-32*Vissa modeller.

Active Driving Display (ADD)*
Optisk mottagare Spegel Kombinerare
VA R N I N G
Ställ bara in ljusstyrka och position när bilen står stilla:
Det kan vara farligt att ställa in ljusstyrka och position medan du kör eftersom du kan
förlora uppmärksamheten på trafiken. Det kan leda till en allvarlig olycka.
VIKTIGT
•Försök inte att justera vinkeln eller öppna/stänga Active Driving-displayen med
handen. Fingeravtryck på displayen kan göra det svårt att se och för hård handkraft kan
skada utrustningen.
•Placera inte några föremål i närheten av Active Driving Display (ADD). Det kan göra
att Active Driving Display (ADD) inte fungerar korrekt och om dess rörelse hindras
kan skador uppkomma.
•Placera inte några drycker i närheten av Active Driving Display (ADD). Om vatten
eller andra vätskor stänker på Active Driving Display (ADD) kan skador uppstå.
•Placera inte några föremål ovanpå Active Driving Display (ADD) och sätt inte på
några klistermärken eftersom de kan ge upphov till störning.
•En sensor är integrerad för att styra displayens ljusstyrka. Om den optiska sensorn
täcks över kommer displayens ljusstyrka att minska vilket gör det svårt att se på den.
•Rikta inte något starkt ljus mot den optiska sensorn. Det finns risk att den då tar skada.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-33

OBS
•Det kan vara svårt att se displayen om du bär solglasögon. Ta av solglasögonen eller
justera ljusstyrkan.
•Om batteriet har kopplas ur och sedan anslutits igen eller om batterispänningen är låg
kan den inställda positionen avvika.
•Displayen kan vara svår att se eller påverkas momentant av väderförhållanden som
regn, snö, ljus och temperatur.
•Om ljudsystemet avlägsnas kan inte active driving display (ADD) användas.
Active driving display (ADD) visar följande information:
•Driftförhållanden och varningar från Mazda radarfarthållare (MRCC)
Se Mazda radar farthållare (MRCC) på sidan 4-121.
•Driftförhållanden och varningar från varningssystemet för filbyte (LDWS)
Se Varningssystem för filbyte (LDWS) på sidan 4-102.
•Villkor för Bromsassistans i tättrafik (SCBS, Smart City Brake Support)
Se Bromsassistans i tättrafik (SCBS, Smart City Brake Support) på sidan 4-135.
•Driftförhållanden och varningar från Smart bromsassistans (SBS)
Se Smart bromsassistans (SBS, Smart Brake Support) på sidan 4-141.
•Driftförhållanden och varningar från avståndsidentifieringssystemet (DRSS)
Se Avståndsidentifieringssystem (DRSS) på sidan 4-115.
•Driftförhållanden och varningar från den inställningsbara hastighetsbegränsningen
Se Inställningsbar hastighetsbegränsning på sidan 4-130.
•Inställning av fordonshastighet med farthållaren
Se Farthållare på sidan 4-154.
•Turn-by-Turn (TBT) (riktning och avstånd) samt filvägledning
•Fordonshastighet
Varje inställning/justering för active driving display (ADD) kan genomföras på den
mittplacerade skärmen (bilar med audio typ C/typ D).
1. Välj ikonen
på hemskärmen för att visa inställningsskärmen.
2. Välj fliken ”AD-Disp”.
3. Välj önskat objekt och genomför inställningen/justeringen.
•Höjd: Position för Active Driving Display (ADD)
•Kontrollen av ljusstyrkan: Metod för justering av skärmens ljusstyrka (automatisk/
manuell)
•Kalibrering: Initieringsinställning för ljusstyrka (när automatisk justering är valt)
•Ljusstyrka: Justering av ljusstyrka (när manuell justering är valt)
•Navigation: På/Av
•Active Driving Display (ADD): På/Av
•Återställ
Under körning
Instrumentgrupp och visning
4-34
