MAZDA MODEL CX-3 2016 Betriebsanleitung (in German)

5–42
Fahrzeuginnenraum
Audioanlage
*nur bestimmte Modelle
Bedienung des CD-Spielers *

CD-Auswurftaste CD-SchlitzMedien-/AnspieltasteOrdner ab-Taste Ordner auf-Taste Wiedergabe/Pausentaste
Zufallswiedergabetaste
Wiederholtaste
Audioanzeige Texttaste
Titel ab/
Rückspultaste
Titel auf/Vorspultaste
In der Abbildung wird das Gerät des Typs A gezeigt.

Bauart Wiedergabedaten
Musik/MP3/WMA/
AAC CD-Spieler
Musikdaten (CD-DA)
MP3/WMA/AAC-Datei

HINWEIS
Falls sich auf einer CD sowohl
Musikdaten (CD-DA) als auch MP3/
WMA/AAC-Dateien be¿ nden, hängt
die Wiedergabe von zwei oder drei
Dateiarten von der Aufzeichnungsart ab.
Einschieben einer CD
Schieben Sie eine CD mit der beschrifteten
Seite nach oben gerichtet in den Schlitz
hinein. Die CD wird automatisch geladen
und die Wiedergabe beginnt.
HINWEIS
Die Wiedergabe wird leicht verzögert,
weil der CD-Spieler zuerst die
Digitalsignale der CD einlesen muss.
Auswerfen einer CD
Drücken Sie die CD-Auswurftaste (
), um
die eingelegte CD auszuwerfen.
Wiedergabe
Drücken Sie die Medien-Taste (
),
um in die CD-Betriebsart umzuschalten
und mit der Wiedergabe zu beginnen.

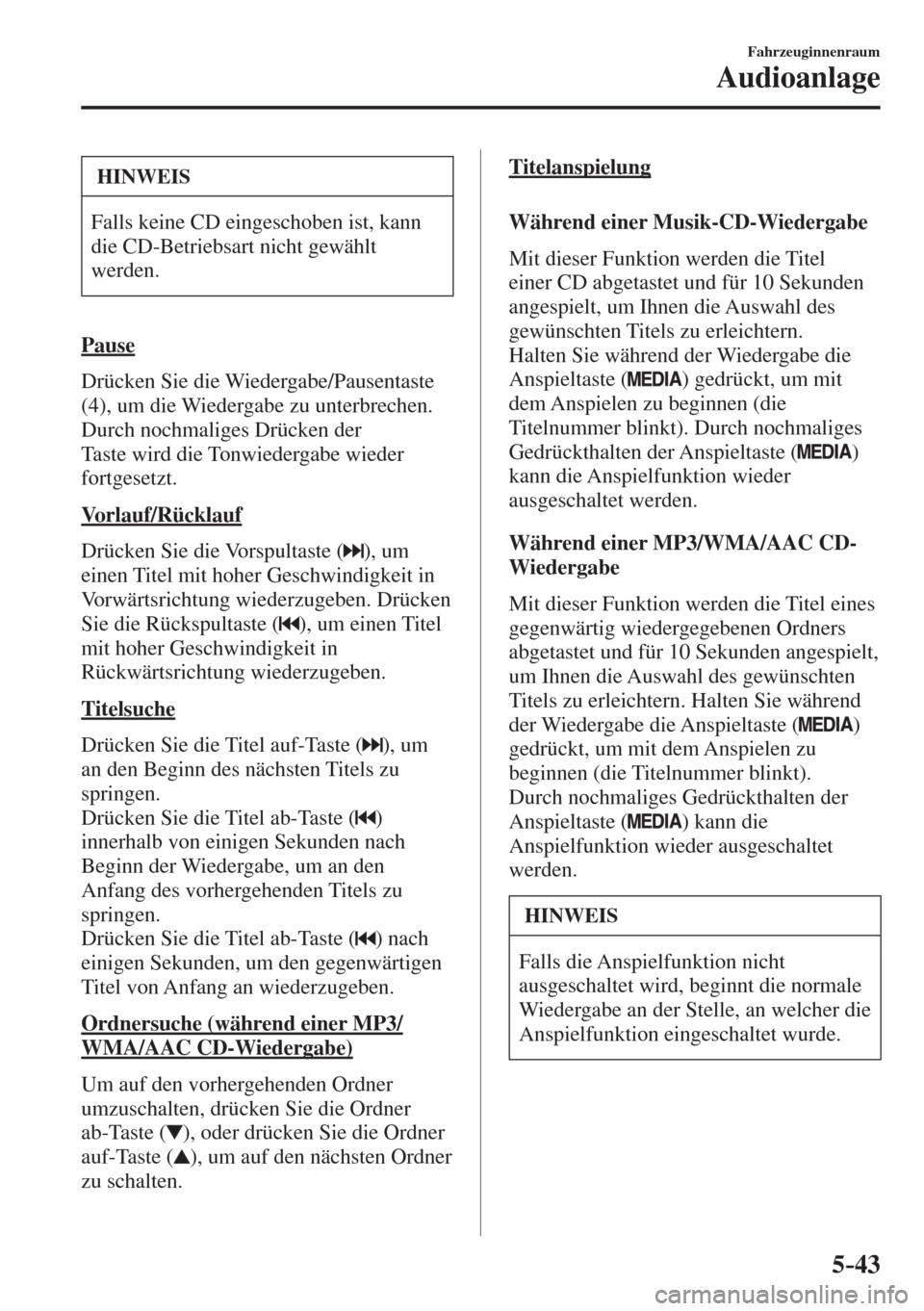

5–43
Fahrzeuginnenraum
Audioanlage
HINWEIS
Falls keine CD eingeschoben ist, kann
die CD-Betriebsart nicht gewählt
werden.
Pause
Drücken Sie die Wiedergabe/Pausentaste
( 4 ), um die Wiedergabe zu unterbrechen.
Durch nochmaliges Drücken der
Taste wird die Tonwiedergabe wieder
fortgesetzt.
Vorlauf/Rücklauf
Drücken Sie die Vorspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Vorwärtsrichtung wiederzugeben. Drücken
Sie die Rückspultaste (
), um einen Titel
mit hoher Geschwindigkeit in
Rückwärtsrichtung wiederzugeben.
Titelsuche
Drücken Sie die Titel auf-Taste (
), um
an den Beginn des nächsten Titels zu
springen.
Drücken Sie die Titel ab-Taste (
)
innerhalb von einigen Sekunden nach
Beginn der Wiedergabe, um an den
Anfang des vorhergehenden Titels zu
springen.
Drücken Sie die Titel ab-Taste (
) nach
einigen Sekunden, um den gegenwärtigen
Titel von Anfang an wiederzugeben.
Ordnersuche (während einer MP3/
WMA/AAC CD-Wiedergabe)
Um auf den vorhergehenden Ordner
umzuschalten, drücken Sie die Ordner
ab-Taste (
), oder drücken Sie die Ordner
auf-Taste (
), um auf den nächsten Ordner
zu schalten.
Titelanspielung
Während einer Musik-CD-Wiedergabe
Mit dieser Funktion werden die Titel
einer CD abgetastet und für 10 Sekunden
angespielt, um Ihnen die Auswahl des
gewünschten Titels zu erleichtern.
Halten Sie während der Wiedergabe die
Anspieltaste (
) gedrückt, um mit
dem Anspielen zu beginnen (die
Titelnummer blinkt). Durch nochmaliges
Gedrückthalten der Anspieltaste (
)
kann die Anspielfunktion wieder
ausgeschaltet werden.
Während einer MP3/WMA/AAC CD-
Wiedergabe
Mit dieser Funktion werden die Titel eines
gegenwärtig wiedergegebenen Ordners
abgetastet und für 10 Sekunden angespielt,
um Ihnen die Auswahl des gewünschten
Titels zu erleichtern. Halten Sie während
der Wiedergabe die Anspieltaste (
)
gedrückt, um mit dem Anspielen zu
beginnen (die Titelnummer blinkt).
Durch nochmaliges Gedrückthalten der
Anspieltaste (
) kann die
Anspielfunktion wieder ausgeschaltet
werden.
HINWEIS
Falls die Anspielfunktion nicht
ausgeschaltet wird, beginnt die normale
Wiedergabe an der Stelle, an welcher die
Anspielfunktion eingeschaltet wurde.

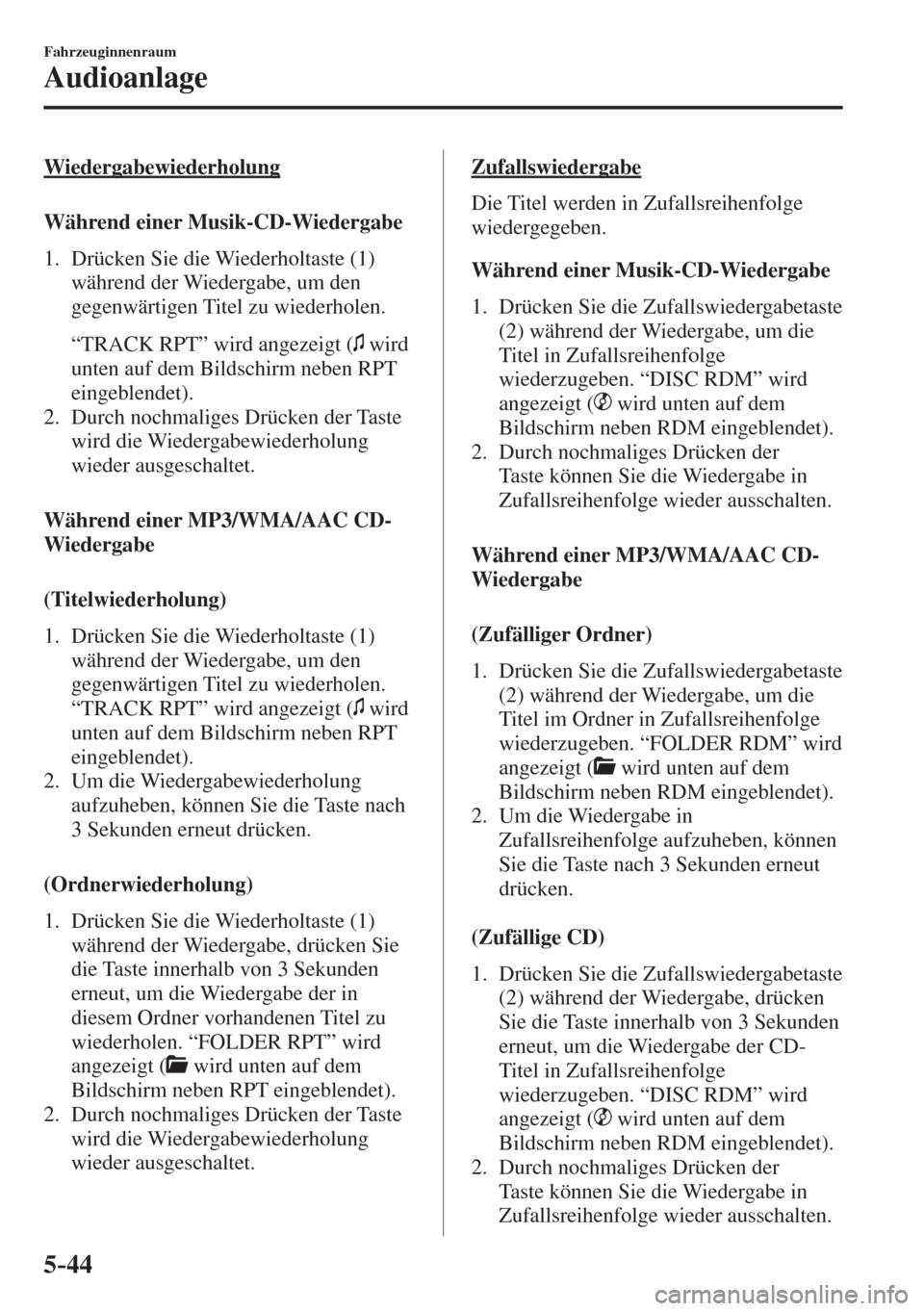

5–44
Fahrzeuginnenraum
Audioanlage
Wiedergabewiederholung
Während einer Musik-CD-Wiedergabe
1. Drücken Sie die Wiederholtaste ( 1 )
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“ TRACK RPT ” wird angezeigt (
wird
unten auf dem Bildschirm neben RPT
eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.

Während einer MP3/WMA/AAC CD-
Wiedergabe
(Titelwiederholung)
1. Drücken Sie die Wiederholtaste ( 1 )
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“ TRACK RPT ” wird angezeigt (
wird
unten auf dem Bildschirm neben RPT
eingeblendet).
2. Um die Wiedergabewiederholung
aufzuheben, können Sie die Taste nach
3 Sekunden erneut drücken.

(Ordnerwiederholung)
1. Drücken Sie die Wiederholtaste ( 1 )
während der Wiedergabe, drücken Sie
die Taste innerhalb von 3 Sekunden
erneut, um die Wiedergabe der in
diesem Ordner vorhandenen Titel zu
wiederholen. “ FOLDER RPT ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RPT eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.

Zufallswiedergabe
Die Titel werden in Zufallsreihenfolge
wiedergegeben.
Während einer Musik-CD-Wiedergabe
1. Drücken Sie die Zufallswiedergabetaste
( 2 ) während der Wiedergabe, um die
Titel in Zufallsreihenfolge
wiederzugeben. “ DISC RDM ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RDM eingeblendet).
2. Durch nochmaliges Drücken der
Taste können Sie die Wiedergabe in
Zufallsreihenfolge wieder ausschalten.

Während einer MP3/WMA/AAC CD-
Wiedergabe
(Zufälliger Ordner)
1. Drücken Sie die Zufallswiedergabetaste
( 2 ) während der Wiedergabe, um die
Titel im Ordner in Zufallsreihenfolge
wiederzugeben. “ FOLDER RDM ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RDM eingeblendet).
2. Um die Wiedergabe in
Zufallsreihenfolge aufzuheben, können
Sie die Taste nach 3 Sekunden erneut
drücken.

(Zufällige CD)
1. Drücken Sie die Zufallswiedergabetaste
( 2 ) während der Wiedergabe, drücken
Sie die Taste innerhalb von 3 Sekunden
erneut, um die Wiedergabe der CD-
Titel in Zufallsreihenfolge
wiederzugeben. “ DISC RDM ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RDM eingeblendet).
2. Durch nochmaliges Drücken der
Taste können Sie die Wiedergabe in
Zufallsreihenfolge wieder ausschalten.





5–45
Fahrzeuginnenraum
Audioanlage
Umschalten der Anzeige
Die auf der Audioanzeige gezeigten
Informationen werden während einer
Wiedergabe bei jedem Drücken der
Texttaste ( 3 ) wie folgt umgeschaltet.
Musik-CD
Ta s t e Auf der Audioanzeige
angezeigte
Informationen

Titelnummer/Spielzeit
Titelnummer
Titel
Album
Interpret

MP3/WMA/AAC CD
Ta s t e Auf der Audioanzeige
angezeigte
Informationen

Dateinummer/Spielzeit
Ordnernummer/
Dateinummer
Datei
Ordnername
Album
Titel
Interpret

HINWEIS
  Die angezeigten Informationen
beziehen sich nur auf das auf der CD
aufgezeichnete Material (wie den
Namen des Interpreten, des Titels
usw.).
  Gewisse Zeichen können von diesem
Gerät nicht angezeigt werden.
Zeichen, die sich nicht anzeigen
lassen, werden mit einem Sternchen
angezeigt (
).
Rollen der Anzeige
Es lassen sich jeweils nur 13 Zeichen
anzeigen. Um die restlichen Zeichen
eines langen Titels anzuzeigen, können
Sie die Texttaste ( 3 ) drücken. Damit wird
die Anzeige auf die nächsten 13 Zeichen
umgeschaltet. Drücken Sie die Texttaste
( 3 ) nach der Anzeige der letzten 13
Zeichen erneut, um auf den Titelanfang
zurückzuschalten.
HINWEIS
Die Anzahl Zeichen, die sich anzeigen
lassen ist begrenzt.
Anzeige von Meldungen
Falls “ CHECK CD ” angezeigt wird, ist
eine CD-Störung vorhanden. Kontrollieren
Sie, ob die CD nicht beschädigt oder
verschmutzt ist und setzen Sie die
CD wieder ein. Falls die Meldung
erneut erscheint, muss eine andere CD
eingesetzt werden. Falls die Meldung
wieder erscheint, wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

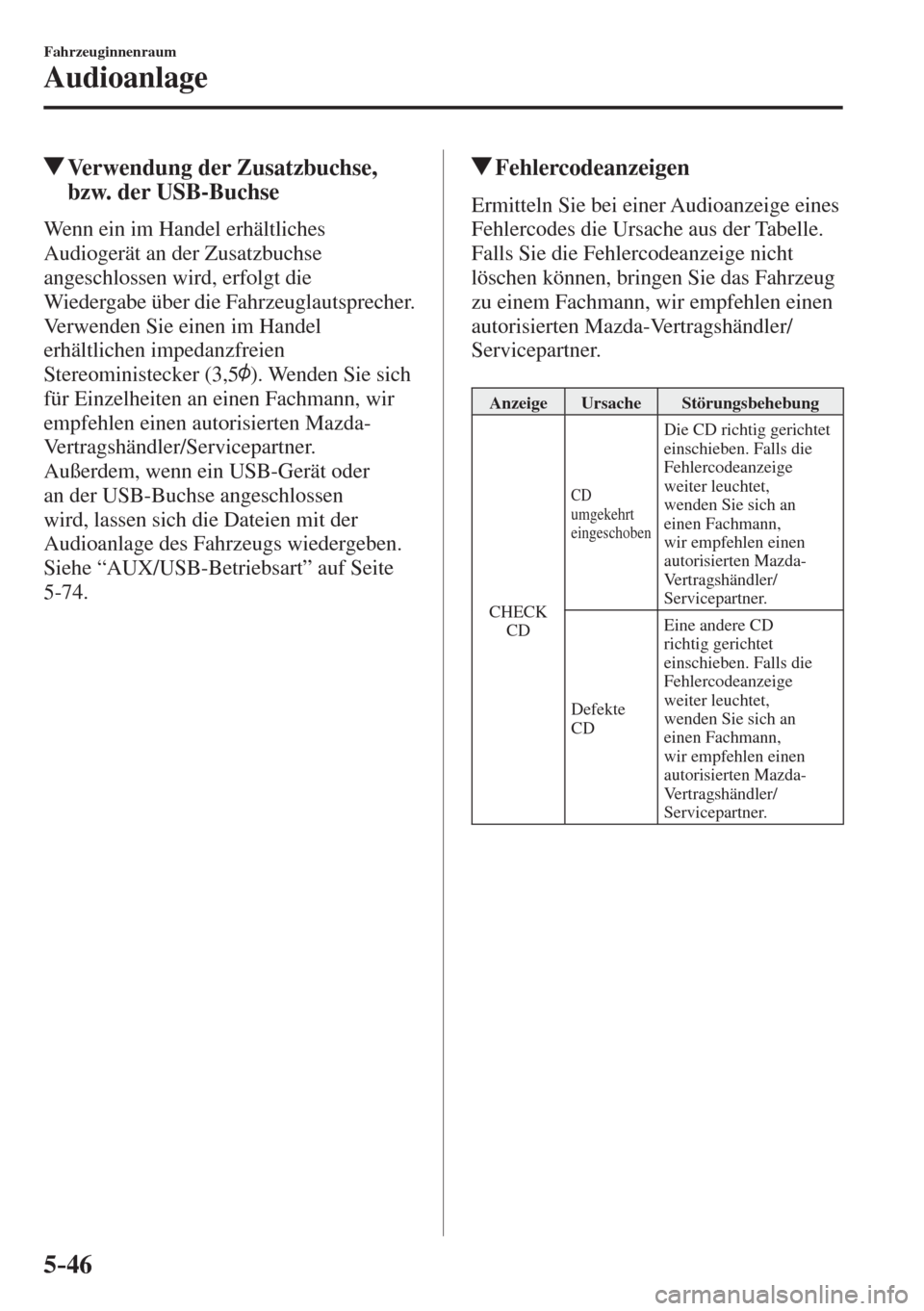

5–46
Fahrzeuginnenraum
Audioanlage
Verwendung der Zusatzbuchse,
bzw. der USB-Buchse
Wenn ein im Handel erhältliches
Audiogerät an der Zusatzbuchse
angeschlossen wird, erfolgt die
Wiedergabe über die Fahrzeuglautsprecher.
Verwenden Sie einen im Handel
erhältlichen impedanzfreien
Stereoministecker (3,5
). Wenden Sie sich
für Einzelheiten an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Außerdem, wenn ein USB-Gerät oder
an der USB-Buchse angeschlossen
wird, lassen sich die Dateien mit der
Audioanlage des Fahrzeugs wiedergeben.
Siehe “AUX/USB-Betriebsart” auf Seite
5-74 .
Fehlercodeanzeigen
Ermitteln Sie bei einer Audioanzeige eines
Fehlercodes die Ursache aus der Tabelle.
Falls Sie die Fehlercodeanzeige nicht
löschen können, bringen Sie das Fahrzeug
zu einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

Anzeige Ursache Störungsbehebung
C H E C K
CD
CD
umgekehrt
eingeschoben
Die CD richtig gerichtet
einschieben. Falls die
Fehlercodeanzeige
weiter leuchtet,
wenden Sie sich an
einen Fachmann,
wir empfehlen einen
autorisierten Mazda-
Vertragshändler/
Servicepartner.
Defekte
CD Eine andere CD
richtig gerichtet
einschieben. Falls die
Fehlercodeanzeige
weiter leuchtet,
wenden Sie sich an
einen Fachmann,
wir empfehlen einen
autorisierten Mazda-
Vertragshändler/
Servicepartner.

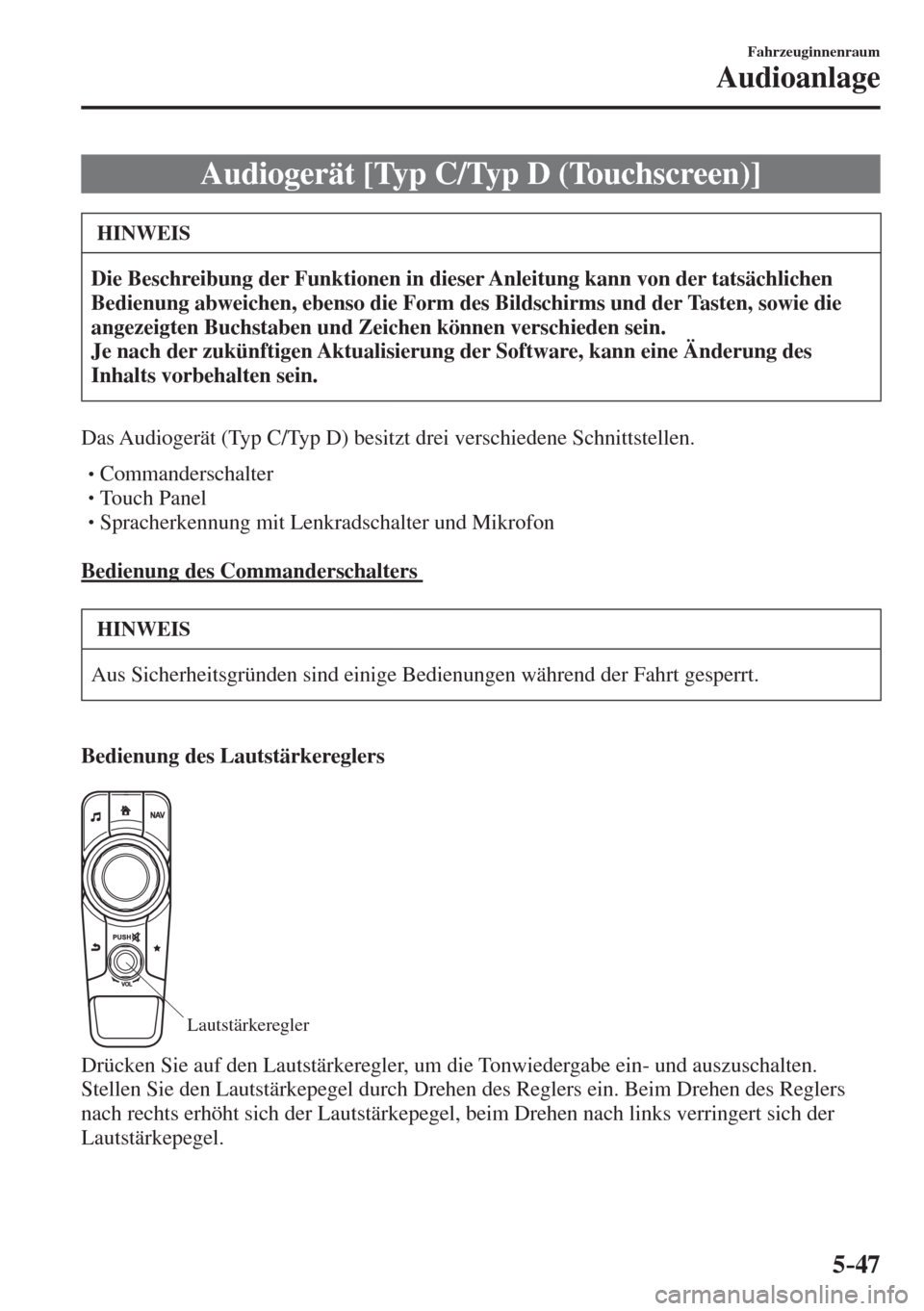

5–47
Fahrzeuginnenraum
Audioanlage
Audiogerät [Typ C/Typ D (Touchscreen)]
HINWEIS
Die Beschreibung der Funktionen in dieser Anleitung kann von der tatsächlichen
Bedienung abweichen, ebenso die Form des Bildschirms und der Tasten, sowie die
angezeigten Buchstaben und Zeichen können verschieden sein.
Je nach der zukünftigen Aktualisierung der Software, kann eine Änderung des
Inhalts vorbehalten sein.
Das Audiogerät (Typ C/Typ D) besitzt drei verschiedene Schnittstellen.



 Commanderschalter



 Touch Panel



 Spracherkennung mit Lenkradschalter und Mikrofon
Bedienung des Commanderschalters
HINWEIS
Aus Sicherheitsgründen sind einige Bedienungen während der Fahrt gesperrt.
Bedienung des Lautstärkereglers

Lautstärkeregler
Drücken Sie auf den Lautstärkeregler, um die Tonwiedergabe ein- und auszuschalten.
Stellen Sie den Lautstärkepegel durch Drehen des Reglers ein. Beim Drehen des Reglers
nach rechts erhöht sich der Lautstärkepegel, beim Drehen nach links verringert sich der
Lautstärkepegel.





5–48
Fahrzeuginnenraum
Audioanlage
Schalter um den Commanderknopf


Die folgenden Bedienungen lassen sich durch Drücken der Schalter um den
Commanderknopf vornehmen.

: Anzeige des Hauptbildschirms.

: Anzeige des Unterhaltungsbildschirms.

: Anzeige des Navigationsbildschirms (nur Fahrzeuge mit Navigationssystem). Für die
Bedienung des Navigationsbildschirms wird auf die Bedienungsanleitung des
Navigationssystems verwiesen. Falls keine SD-Karte für das Navigationssystem eingesetzt
ist, wird die Fahrtrichtung mit dem Kompass angezeigt.

: Anzeige des Favoritenbildschirms. Lange drücken, um bestimmte Einstellungen als
Favoriten abzuspeichern. (Das Radio, das Telefonbuch und die Navigationsziele lassen sich
programmieren.)

: Zurückschalten auf den vorherigen Bildschirm.
Bedienung des Commanderknopfs








5–49
Fahrzeuginnenraum
Audioanlage
(Auswahl von Symbolen auf dem Bildschirm)
1. Neigen oder Drehen Sie den Commanderknopf, um den Cursor auf das gewünschte
Symbol zu stellen.
2. Drücken Sie den Commanderknopf und wählen Sie das Symbol.

HINWEIS
Für gewisse Funktionen kann der Commanderknopf auch lange gedrückt werden.
Bedienung des Touch Panels
VORSICHT
Drücken Sie den Bildschirm nicht zu stark und verwenden Sie keinen spitzen Gegenstand.
Der Bildschirm kann sonst beschädigt werden.
HINWEIS
Aus Sicherheitsgründen ist die Bedienung der mittleren Anzeige während der Fahrt
gesperrt. Bedienungen für Gegenstände, die nicht in Grau angezeigt werden, lassen sich
mit dem Commanderschalter während der Fahrt vornehmen.








5–50
Fahrzeuginnenraum
Audioanlage
Grundbedienung
BERÜHREN & ANTIPPEN
1. Berühren oder tippen Sie den Gegenstand auf dem Bildschirm an.
2. Die Bedienung wird ausgeführt und der nächste Gegenstand wird angezeigt.



VERSCHIEBEN
1. Berühren Sie den einzustellenden Gegenstand, um einen Schieberegler anzuzeigen.
2. Stellen Sie den Schieberegler mit dem Finger auf den gewünschten Pegel ein.








5–51
Fahrzeuginnenraum
Audioanlage
WISCHEN
1. Berühren Sie den Bildschirm mit dem Finger und verschieben Sie ihn nach oben oder
unten.
2. Nicht angezeigte Gegenstände lassen sich anzeigen.


Zurückschalten auf den vorherigen Bildschirm
1. Berühren Sie
.
Anzeige des Hauptbildschirms
1. Berühren Sie
.
Hauptbildschirm
Symbol Funktion

Anwendungen
Informationen wie durchschnittlicher Kraftstoffverbrauch, Wartung und Warnungen lassen
sich veri¿ zieren.
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.

Unterhaltung
Betrieb der Audioanlage, wie Radio und CD-Spieler. Die letzte verwendete Audioquelle
wird angezeigt. Eine nicht verwendbare Audioquelle wird übersprungen und die letzte
Audioquelle wird angezeigt.
Wählen Sie zum Umschalten der Audioquelle das Symbol unten auf dem Bildschirm.

Kommunikation
Die mit Bluetooth ® in Verbindung stehenden Funktionen sind verfügbar.

Navigation
Der Navigationsbildschirm erscheint (Fahrzeuge mit Navigationssystem).
Falls keine SD-Karte für das Navigationssystem eingesetzt ist, wird die Fahrtrichtung mit
dem Kompass angezeigt.
Bei stillstehendem oder langsam fahrendem Fahrzeug kann die Fahrtrichtung mit dem
Kompass nicht richtig angezeigt werden.

Einstellungen
Gesamteinstellmenü (wie Anzeige, Ton, Bluetooth ® und Sprache).
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.
