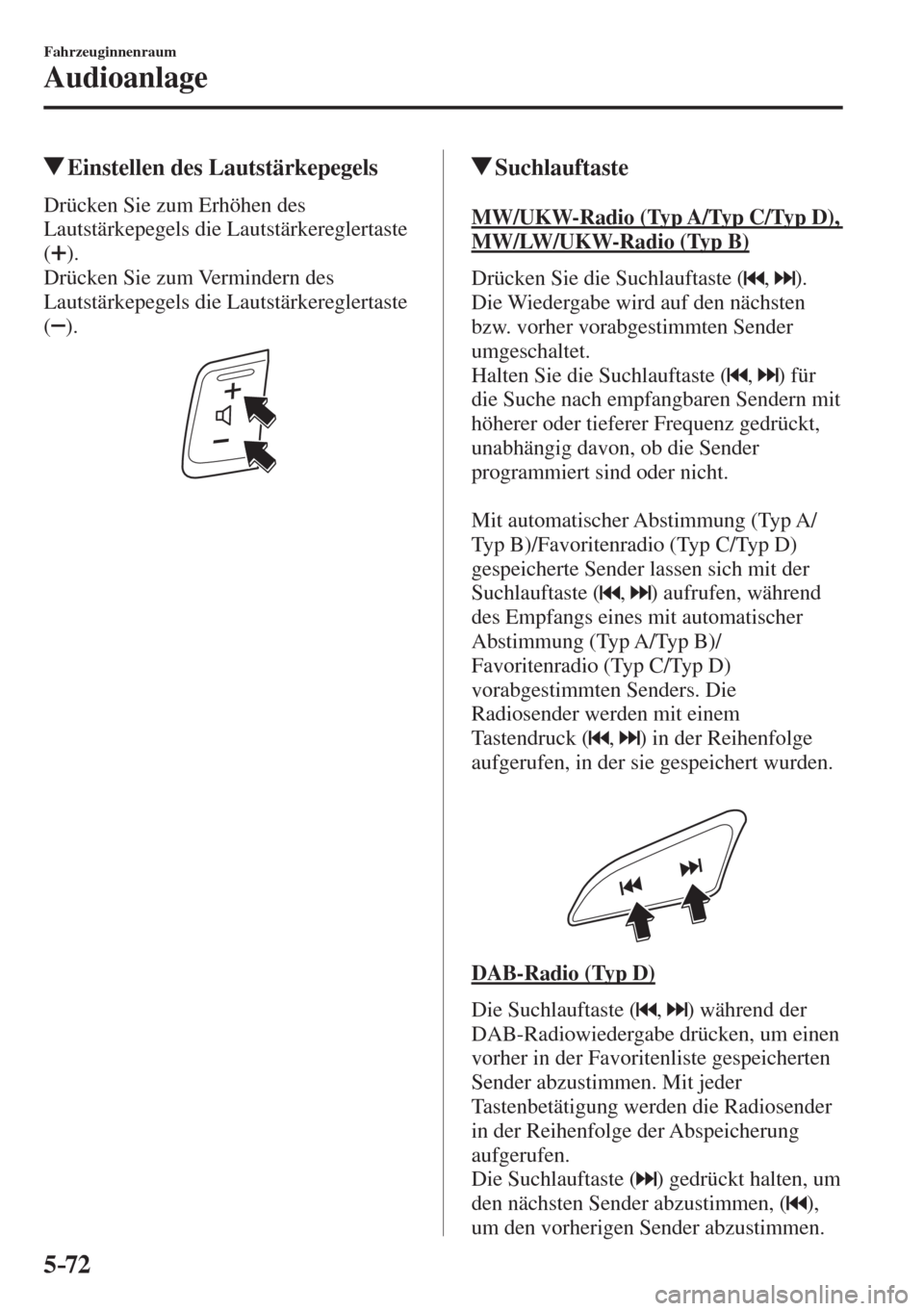

Page 421 of 709

5–72
Fahrzeuginnenraum
Audioanlage
Einstellen des Lautstärkepegels
Drücken Sie zum Erhöhen des
Lautstärkepegels die Lautstärkereglertaste
(
).
Drücken Sie zum Vermindern des
Lautstärkepegels die Lautstärkereglertaste
(
).
Suchlauftaste
M W / U K W - R a d i o ( T y p A / T y p C / T y p D ) ,
MW/LW/UKW-Radio (Typ B)
Drücken Sie die Suchlauftaste (
,
).
Die Wiedergabe wird auf den nächsten
bzw. vorher vorabgestimmten Sender
umgeschaltet.
Halten Sie die Suchlauftaste (
, ) für
die Suche nach empfangbaren Sendern mit
höherer oder tieferer Frequenz gedrückt,
unabhängig davon, ob die Sender
programmiert sind oder nicht.
Mit automatischer Abstimmung (Typ A/
Typ B)/Favoritenradio (Typ C/Typ D)
gespeicherte Sender lassen sich mit der
Suchlauftaste (
, ) aufrufen, während
des Empfangs eines mit automatischer
Abstimmung (Typ A/Typ B)/
Favoritenradio (Typ C/Typ D)
vorabgestimmten Senders. Die
Radiosender werden mit einem
Tastendruck (
, ) in der Reihenfolge
aufgerufen, in der sie gespeichert wurden.
DAB-Radio (Typ D)
Die Suchlauftaste (
, ) während der
DAB-Radiowiedergabe drücken, um einen
vorher in der Favoritenliste gespeicherten
Sender abzustimmen. Mit jeder
Tastenbetätigung werden die Radiosender
in der Reihenfolge der Abspeicherung
aufgerufen.
Die Suchlauftaste (
) gedrückt halten, um
den nächsten Sender abzustimmen, (
),
um den vorherigen Sender abzustimmen.

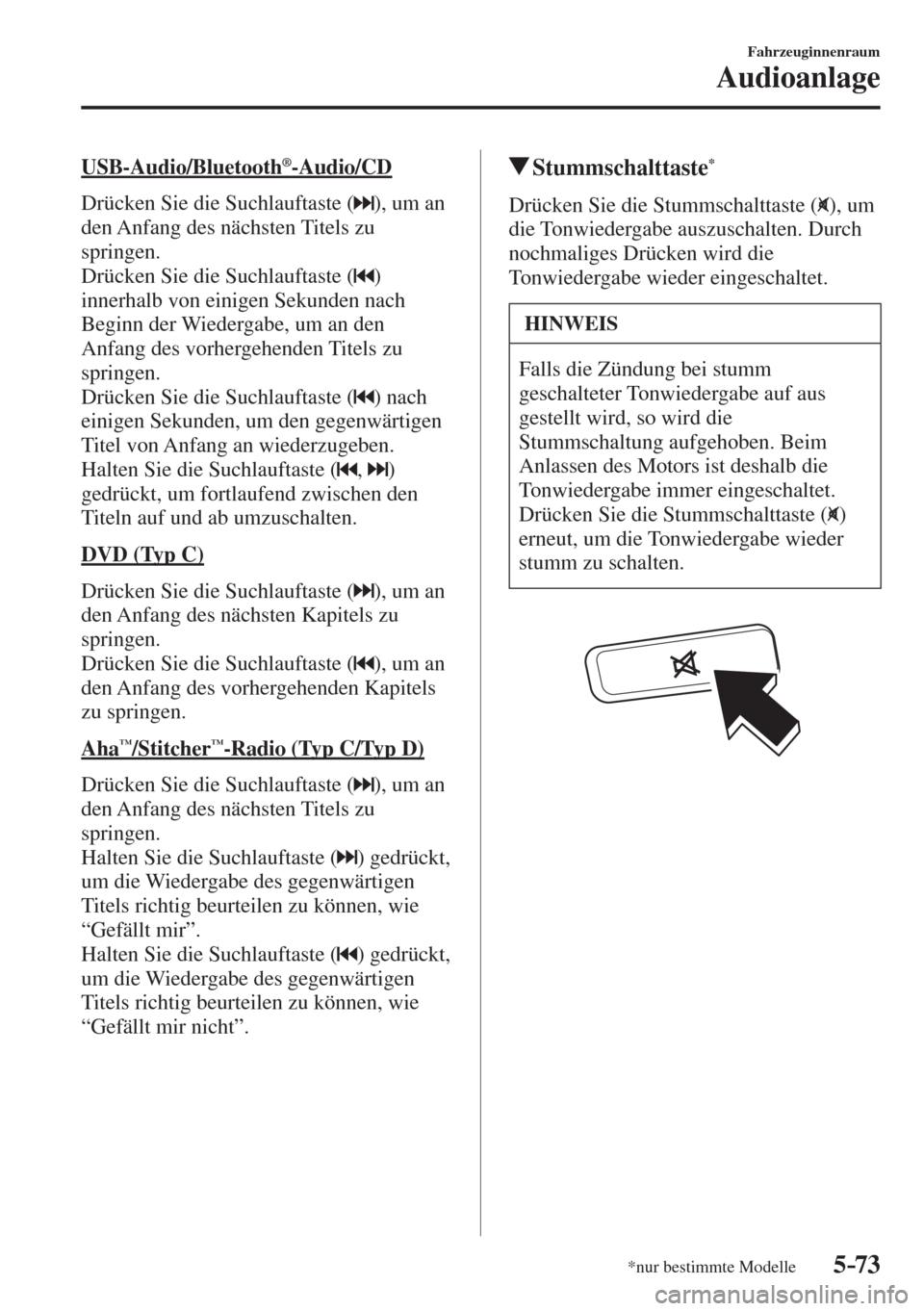

Page 422 of 709

5–73
Fahrzeuginnenraum
Audioanlage
*nur bestimmte Modelle
USB-Audio/Bluetooth ® -Audio/CD
Drücken Sie die Suchlauftaste (
), um an
den Anfang des nächsten Titels zu
springen.
Drücken Sie die Suchlauftaste (
)
innerhalb von einigen Sekunden nach
Beginn der Wiedergabe, um an den
Anfang des vorhergehenden Titels zu
springen.
Drücken Sie die Suchlauftaste (
) nach
einigen Sekunden, um den gegenwärtigen
Titel von Anfang an wiederzugeben.
Halten Sie die Suchlauftaste (
, )
gedrückt, um fortlaufend zwischen den
Titeln auf und ab umzuschalten.
DVD (Typ C)
Drücken Sie die Suchlauftaste (
), um an
den Anfang des nächsten Kapitels zu
springen.
Drücken Sie die Suchlauftaste (
), um an
den Anfang des vorhergehenden Kapitels
zu springen.
Aha
™/Stitcher™-Radio (Typ C/Typ D)
Drücken Sie die Suchlauftaste (
), um an
den Anfang des nächsten Titels zu
springen.
Halten Sie die Suchlauftaste (
) gedrückt,
um die Wiedergabe des gegenwärtigen
Titels richtig beurteilen zu können, wie
“Gefällt mir”.
Halten Sie die Suchlauftaste (
) gedrückt,
um die Wiedergabe des gegenwärtigen
Titels richtig beurteilen zu können, wie
“Gefällt mir nicht”.
Stummschalttaste *
Drücken Sie die Stummschalttaste ( ), um
die Tonwiedergabe auszuschalten. Durch
nochmaliges Drücken wird die
Tonwiedergabe wieder eingeschaltet.
HINWEIS
Falls die Zündung bei stumm
geschalteter Tonwiedergabe auf aus
gestellt wird, so wird die
Stummschaltung aufgehoben. Beim
Anlassen des Motors ist deshalb die
Tonwiedergabe immer eingeschaltet.
Drücken Sie die Stummschalttaste (
)
erneut, um die Tonwiedergabe wieder
stumm zu schalten.
Page 423 of 709

5–74
Fahrzeuginnenraum
Audioanlage
AUX/USB-Betriebsart
Wenn ein im Handel erhältliches
Audiogerät an der Zusatzbuchse
angeschlossen wird, erfolgt die
Wiedergabe über die Fahrzeuglautsprecher.
Es wird ein impedanzfreier
Stereoministecker (3,5
) benötigt. Wenden
Sie sich für Einzelheiten an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Außerdem, wenn ein USB-Gerät oder
an der USB-Buchse angeschlossen
wird, lassen sich die Dateien mit der
Audioanlage des Fahrzeugs wiedergeben.
HINWEIS
(Typ C/Typ D)
Der SD-Kartensteckplatz ist für das
Navigationssystem. Bei Fahrzeugen mit
Navigationssystem wird die SD-Karte
(Original Mazda) mit den Kartendaten
in den SD Kartensteckplatz eingesetzt.
Typ A/Typ B (ohne CD-Spieler)
Zusatzbuchse/USB-Buchse
Typ A/Typ B (mit CD-Spieler)
Zusatzbuchse/USB-Buchse
Typ C/Typ D (ohne DVD/CD-Spieler)
USB-Buchse
Zusatzbuchse
Typ C/Typ D (mit DVD/CD-Spieler)
USB-Buchse
Zusatzbuchse
Page 424 of 709

5–75
Fahrzeuginnenraum
Audioanlage
Verwendung der AUX-Betriebsart
(Typ A/Typ B) ......................Seite 5-77
Verwendung der USB-Betriebsart
(Typ A/Typ B) .......................Seite 5-78
Verwendung der iPod-Betriebsart
(Typ A/Typ B) .......................Seite 5-82
Verwendung der AUX-Betriebsart
(Typ C/Typ D) .......................Seite 5-86
Verwendung der USB-Betriebsart
(Typ C/Typ D) .......................Seite 5-87
WARNUNG
Stellen Sie den tragbaren Musikplayer,
bzw. ein ähnliches Gerät nicht während
der Fahrt ein:
Es ist gefährlich, während der
Fahrt Einstellungen am tragbaren
Musikplayer, bzw. einem ähnlichen
Gerät vorzunehmen, weil ein Verlust
der Fahrzeugbeherrschung zu einem
schweren Unfall führen kann. Stellen
Sie den tragbaren Musikplayer,
bzw. ein ähnliches Gerät nur bei
stillstehendem Fahrzeug ein.
VORSICHT
Je nach dem tragbaren, an der
Zubehörbuchse des Fahrzeugs
angeschlossenen Audiogerät können
Störgeräusche auftreten. (Falls
Störgeräusche auftreten, sollte die
Zusatzbuchse nicht verwendet werden.)
HINWEIS
Diese Betriebsart kann je nach dem
angeschlossenen tragbaren Gerät
nicht verwendet werden.
Vor der Verwendung der Zusatz- und
der USB-Buchse sollten Sie die
Bedienungsanleitung für das tragbare
Audiogerät lesen.
Verwenden Sie für den Anschluss
eines tragbaren Musikplayers einen
im Handel erhältlichen
impedanzfreien Stereoministecker
(3,5
). Lesen Sie vor dem
Anschließen an der Zusatzbuchse die
Bedienungsanleitung des
anzuschließenden Gerätes.
Um ein Entladen der Batterie
zu vermeiden, sollten Sie die
Zusatzbuchse nicht für längere
Zeit verwenden, wenn der Motor
abgestellt ist oder im Leerlauf läuft.
Wenn ein Gerät an der Zusatz- oder
an der USB-Buchse angeschlossen
wird, können je nach Gerät
Störgeräusche auftreten. Falls ein
Gerät an der Zusatzbuchse des
Fahrzeugs angeschlossen ist, lassen
sich die Störgeräusche durch Lösen
von der Zusatzbuchse vermindern.
Page 425 of 709

5–76
Fahrzeuginnenraum
Audioanlage
Anschluss an der USB-Buchse bzw.
der Zusatzbuchse
Typ A/Typ B (ohne CD-Spieler)
USB-BuchseZusatzbuchse
Typ A/Typ B (mit CD-Spieler)
USB-Buchse
Zusatzbuchse
Typ C/Typ D (ohne DVD/CD-Spieler)
USB-BuchseZusatzbuchse
Typ C/Typ D (mit DVD/CD-Spieler)
USB-Buchse Zusatzbuchse
Anschließen eines Gerätes
1. Falls die AUX- oder die USB-Buchse
abgedeckt ist, entfernen Sie die
Abdeckung.
2. Schließen Sie den Stecker an der USB-
Buchse an.
Anschluss mit einem Steckerkabel
1. Falls die AUX- oder die USB-Buchse
abgedeckt ist, entfernen Sie die
Abdeckung.
2. Schließen Sie den Gerätestecker bzw.
das Steckerkabel an der Zusatz- bzw.
der USB-Buchse an.

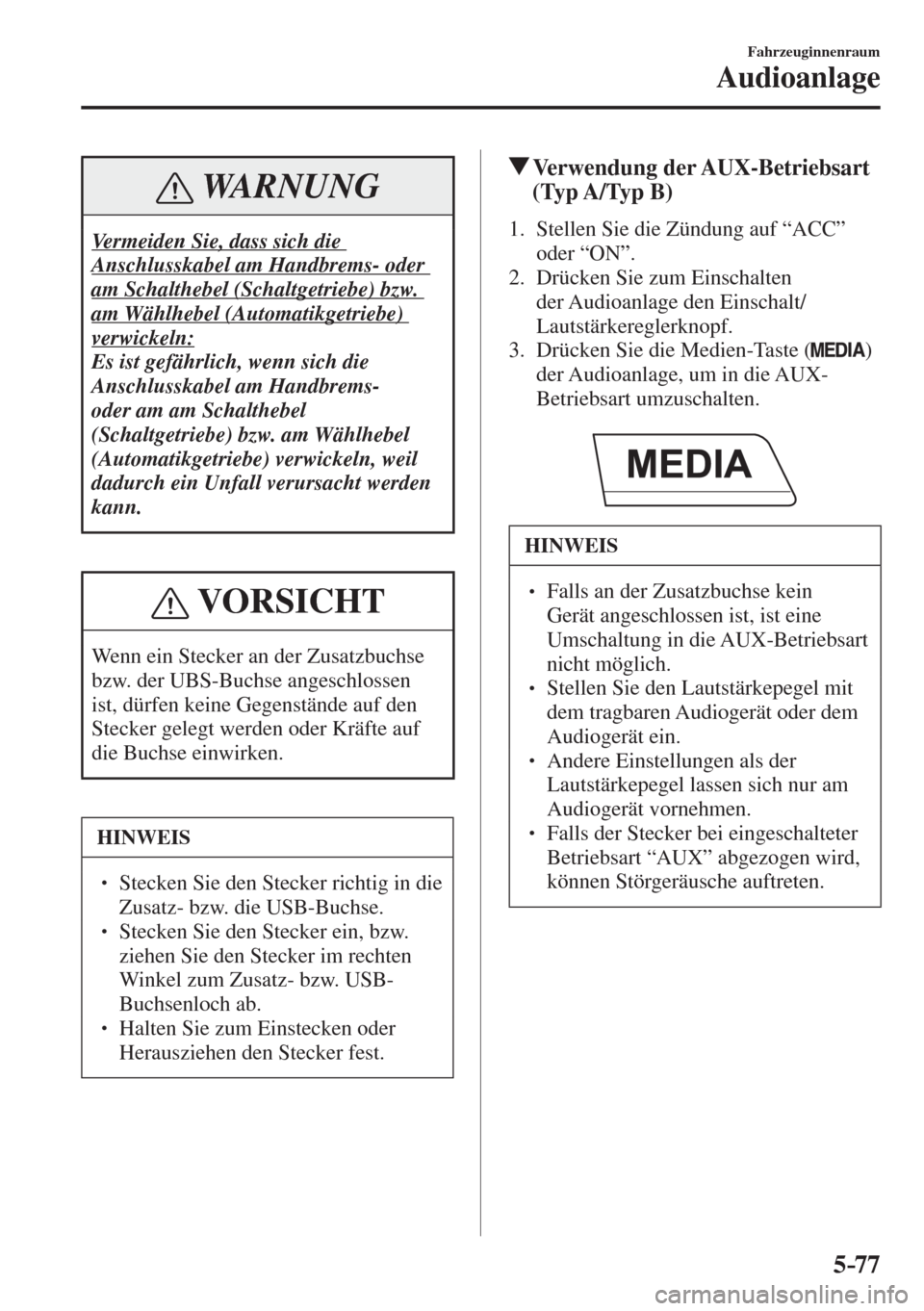

Page 426 of 709

5–77
Fahrzeuginnenraum
Audioanlage
WARNUNG
Vermeiden Sie, dass sich die
Anschlusskabel am Handbrems- oder
am Schalthebel (Schaltgetriebe) bzw.
am Wählhebel (Automatikgetriebe)
verwickeln:
Es ist gefährlich, wenn sich die
Anschlusskabel am Handbrems-
oder am am Schalthebel
(Schaltgetriebe) bzw. am Wählhebel
(Automatikgetriebe) verwickeln, weil
dadurch ein Unfall verursacht werden
kann.
VORSICHT
Wenn ein Stecker an der Zusatzbuchse
bzw. der UBS-Buchse angeschlossen
ist, dürfen keine Gegenstände auf den
Stecker gelegt werden oder Kräfte auf
die Buchse einwirken.
HINWEIS
Stecken Sie den Stecker richtig in die
Zusatz- bzw. die USB-Buchse.
Stecken Sie den Stecker ein, bzw.
ziehen Sie den Stecker im rechten
Winkel zum Zusatz- bzw. USB-
Buchsenloch ab.
Halten Sie zum Einstecken oder
Herausziehen den Stecker fest.
Verwendung der AUX-Betriebsart
(Typ A/Typ B)
1. Stellen Sie die Zündung auf “ACC”
oder “ON”.
2. Drücken Sie zum Einschalten
der Audioanlage den Einschalt/
Lautstärkereglerknopf.
3. Drücken Sie die Medien-Taste (
)
der Audioanlage, um in die AUX-
Betriebsart umzuschalten.
HINWEIS
Falls an der Zusatzbuchse kein
Gerät angeschlossen ist, ist eine
Umschaltung in die AUX-Betriebsart
nicht möglich.
Stellen Sie den Lautstärkepegel mit
dem tragbaren Audiogerät oder dem
Audiogerät ein.
Andere Einstellungen als der
Lautstärkepegel lassen sich nur am
Audiogerät vornehmen.
Falls der Stecker bei eingeschalteter
Betriebsart “AUX” abgezogen wird,
können Störgeräusche auftreten.
Page 427 of 709

5–78
Fahrzeuginnenraum
Audioanlage
Verwendung der USB-Betriebsart (Typ A/Typ B)
Medien-/Anspieltaste
Ordner ab-Taste Ordner auf-Taste Wiedergabe/Pausentaste Zufallswiedergabetaste
WiederholtasteAudioanzeige
Texttaste
Titel ab/Rückspultaste
Titel auf/Vorspultaste
In der Abbildung wird das Gerät des Typs A gezeigt.
Bauart Wiedergabedaten
USB-Modus MP3/WMA/AAC-Datei
Dieses Gerät unterstützt kein USB
3.0-Gerät. Außerdem können auch andere
Geräte je nach Modell und der Version des
Betriebssystems nicht unterstützt werden.
Wiedergabe
1. Stellen Sie die Zündung auf “ACC”
oder “ON”.
2. Drücken Sie zum Einschalten
der Audioanlage den Einschalt/
Lautstärkereglerknopf.
3. Drücken Sie die Medien-Taste (
),
um in die USB-Betriebsart
umzuschalten und mit der Wiedergabe
zu beginnen.
HINWEIS
Für gewisse Geräte, wie Smartphones
ist für eine USB-Verbindung eine
Einstellungsänderung notwendig.
Falls kein USB-Gerät angeschlossen
ist, ist eine Umschaltung in die USB-
Betriebsart nicht möglich.
Falls sich im USB-Gerät keine Daten
be ¿ nden, die wiedergegeben werden
können, blinkt die Anzeige “ NO
CONTENTS ”.
Die Wiedergabe der USB-
Gerätedaten erfolgt in der
Reihenfolge der Ordnernummern.
Ordner ohne MP3/WMA/AAC-
Daten werden übersprungen.
In der USB-Betriebsart darf das
USB-Gerät nicht entfernt werden.
Die Daten können beschädigt
werden.
Pause
Drücken Sie die Wiedergabe/Pausentaste
( 4 ), um die Wiedergabe zu unterbrechen.
Durch nochmaliges Drücken der
Taste wird die Tonwiedergabe wieder
fortgesetzt.

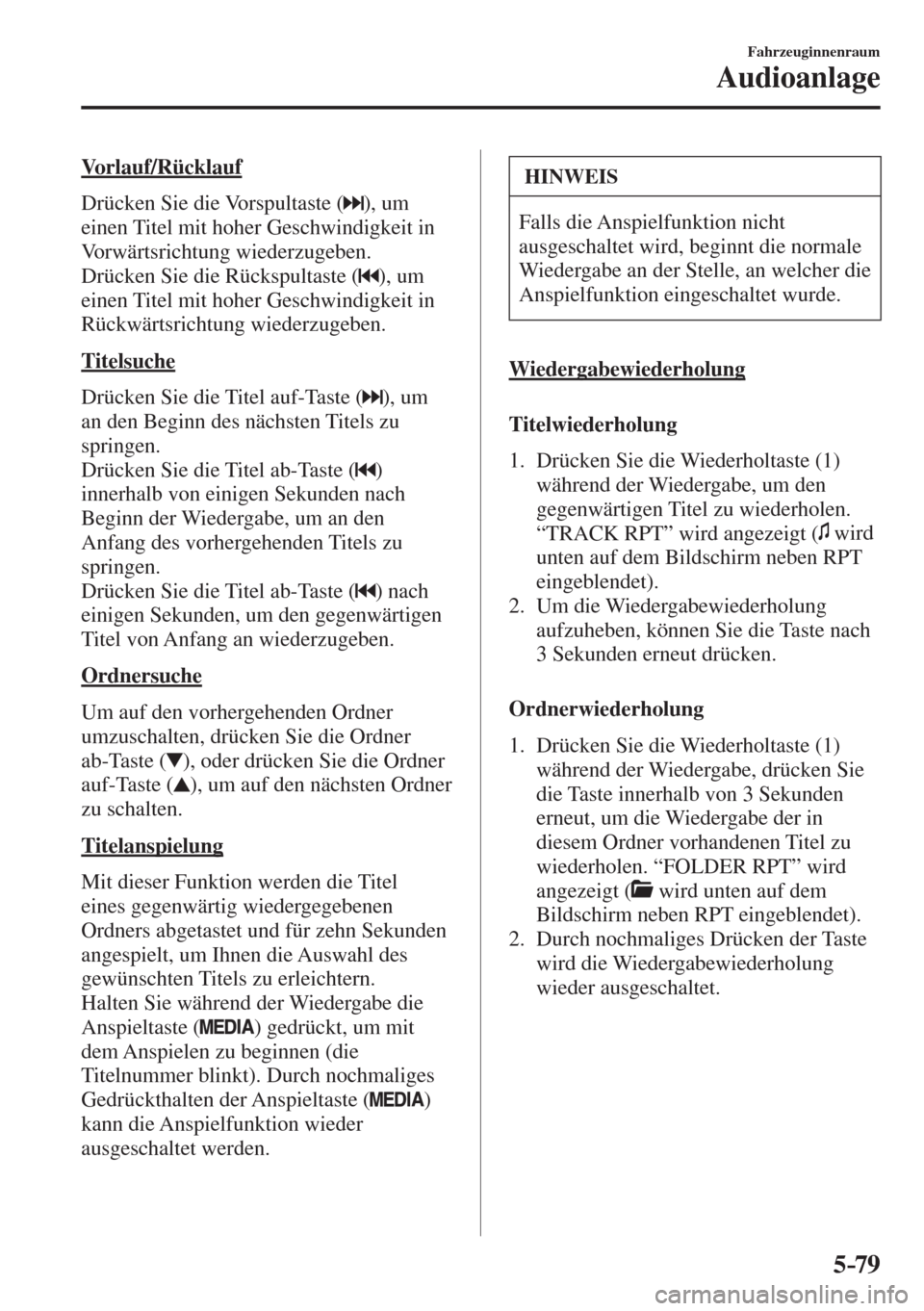

Page 428 of 709

5–79
Fahrzeuginnenraum
Audioanlage
Vorlauf/Rücklauf
Drücken Sie die Vorspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Vorwärtsrichtung wiederzugeben.
Drücken Sie die Rückspultaste (
), um
einen Titel mit hoher Geschwindigkeit in
Rückwärtsrichtung wiederzugeben.
Titelsuche
Drücken Sie die Titel auf-Taste (
), um
an den Beginn des nächsten Titels zu
springen.
Drücken Sie die Titel ab-Taste (
)
innerhalb von einigen Sekunden nach
Beginn der Wiedergabe, um an den
Anfang des vorhergehenden Titels zu
springen.
Drücken Sie die Titel ab-Taste (
) nach
einigen Sekunden, um den gegenwärtigen
Titel von Anfang an wiederzugeben.
Ordnersuche
Um auf den vorhergehenden Ordner
umzuschalten, drücken Sie die Ordner
ab-Taste (
), oder drücken Sie die Ordner
auf-Taste (
), um auf den nächsten Ordner
zu schalten.
Titelanspielung
Mit dieser Funktion werden die Titel
eines gegenwärtig wiedergegebenen
Ordners abgetastet und für zehn Sekunden
angespielt, um Ihnen die Auswahl des
gewünschten Titels zu erleichtern.
Halten Sie während der Wiedergabe die
Anspieltaste (
) gedrückt, um mit
dem Anspielen zu beginnen (die
Titelnummer blinkt). Durch nochmaliges
Gedrückthalten der Anspieltaste (
)
kann die Anspielfunktion wieder
ausgeschaltet werden.
HINWEIS
Falls die Anspielfunktion nicht
ausgeschaltet wird, beginnt die normale
Wiedergabe an der Stelle, an welcher die
Anspielfunktion eingeschaltet wurde.
Wiedergabewiederholung
Titelwiederholung
1. Drücken Sie die Wiederholtaste ( 1 )
während der Wiedergabe, um den
gegenwärtigen Titel zu wiederholen.
“ TRACK RPT ” wird angezeigt (
wird
unten auf dem Bildschirm neben RPT
eingeblendet).
2. Um die Wiedergabewiederholung
aufzuheben, können Sie die Taste nach
3 Sekunden erneut drücken.
Ordnerwiederholung
1. Drücken Sie die Wiederholtaste ( 1 )
während der Wiedergabe, drücken Sie
die Taste innerhalb von 3 Sekunden
erneut, um die Wiedergabe der in
diesem Ordner vorhandenen Titel zu
wiederholen. “ FOLDER RPT ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RPT eingeblendet).
2. Durch nochmaliges Drücken der Taste
wird die Wiedergabewiederholung
wieder ausgeschaltet.
Page 429 of 709

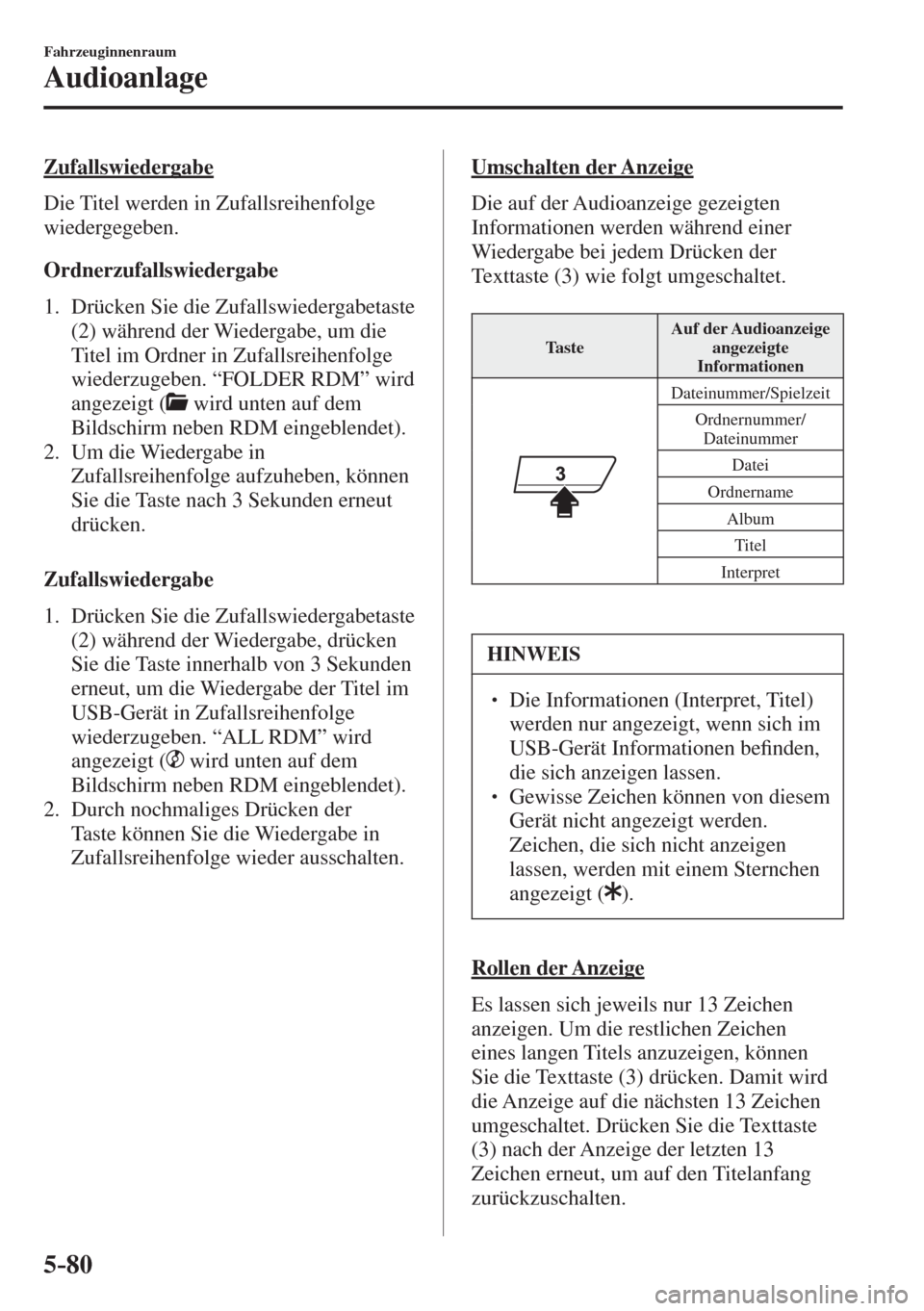

5–80
Fahrzeuginnenraum
Audioanlage
Zufallswiedergabe
Die Titel werden in Zufallsreihenfolge
wiedergegeben.
Ordnerzufallswiedergabe
1. Drücken Sie die Zufallswiedergabetaste
( 2 ) während der Wiedergabe, um die
Titel im Ordner in Zufallsreihenfolge
wiederzugeben. “ FOLDER RDM ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RDM eingeblendet).
2. Um die Wiedergabe in
Zufallsreihenfolge aufzuheben, können
Sie die Taste nach 3 Sekunden erneut
drücken.
Zufallswiedergabe
1. Drücken Sie die Zufallswiedergabetaste
( 2 ) während der Wiedergabe, drücken
Sie die Taste innerhalb von 3 Sekunden
erneut, um die Wiedergabe der Titel im
USB-Gerät in Zufallsreihenfolge
wiederzugeben. “ ALL RDM ” wird
angezeigt (
wird unten auf dem
Bildschirm neben RDM eingeblendet).
2. Durch nochmaliges Drücken der
Taste können Sie die Wiedergabe in
Zufallsreihenfolge wieder ausschalten.
Umschalten der Anzeige
Die auf der Audioanzeige gezeigten
Informationen werden während einer
Wiedergabe bei jedem Drücken der
Texttaste ( 3 ) wie folgt umgeschaltet.
Ta s t e Auf der Audioanzeige
angezeigte
Informationen
Dateinummer/Spielzeit
Ordnernummer/
Dateinummer
Datei
Ordnername
Album
Titel
Interpret
HINWEIS
Die Informationen (Interpret, Titel)
werden nur angezeigt, wenn sich im
USB-Gerät Informationen be ¿ nden,
die sich anzeigen lassen.
Gewisse Zeichen können von diesem
Gerät nicht angezeigt werden.
Zeichen, die sich nicht anzeigen
lassen, werden mit einem Sternchen
angezeigt (
).
Rollen der Anzeige
Es lassen sich jeweils nur 13 Zeichen
anzeigen. Um die restlichen Zeichen
eines langen Titels anzuzeigen, können
Sie die Texttaste ( 3 ) drücken. Damit wird
die Anzeige auf die nächsten 13 Zeichen
umgeschaltet. Drücken Sie die Texttaste
( 3 ) nach der Anzeige der letzten 13
Zeichen erneut, um auf den Titelanfang
zurückzuschalten.
Page 430 of 709

5–81
Fahrzeuginnenraum
Audioanlage
HINWEIS
Die Anzahl Zeichen, die sich anzeigen
lassen ist begrenzt.
Fehlermeldungen
Die Anzeige “ CHECK USB ” bedeutet,
dass im USB-Gerät ein Fehler vorhanden
ist. Prüfen Sie, ob es sich bei den Dateien
im USB-Gerät um MP3/WMA/AAC-
Dateien handelt und schließen Sie das
Gerät erneut an. Falls die Anzeige erneut
erscheint, lassen Sie das Gerät von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
