Page 77 of 639

OBS
Föraren måste bära nyckeln med sig för
att garantera att systemet fungerar
korrekt.
Extranyckel Sändare
Bricka med nyckelkod
Om du vill använda extranyckeln ska du
dra ut extranyckeln från sändaren
samtidigt som du trycker på knappen.
Knapp
Nyckellöst låssystem
Det här systemet använder sig av
knapparna på nyckeln för att på håll låsa
och låsa upp dörrarna och bakluckan.
Systemet kan starta motorn utan att du har
tagit upp nyckeln ur väskan eller fickan.
Det är också möjligt att manövrera
stöldskyddssystemet på bilar utrustade
med detta system.
Systemfel eller varningar indikeras av
följande varningsljus eller signaler.
•Varningslampa för nyckel (röd)
Se Varnings-/indikeringslampor på sidan
4-34.
•Varningsljud när tändningen inte stängts
av (STOP)
Se Varningsljud när tändningen inte
stängts av (STOP) på sidan 7-50.
•Varningsljud om att nyckel har tagits ut
ur bilen
Se Varningsljud om att nyckel har tagits
ut ur bilen på sidan 7-50.
Om du får problem med nyckeln, ta
kontakt med en fackman, vi
rekommenderar att du tar kontakt med en
auktoriserad Mazda-verkstad.
Om nyckeln tappas bort eller blir stulen,
ska du kontakta en auktoriserad
Mazda-verkstad kontaktas så snart som
möjligt för att få en ny och se till att den
borttappade eller stulna nyckeln görs
funktionslös.
Innan du kör
Nycklar
3-3
Page 82 of 639

Avancerat nyckellöst
låssystem
*
VA R N I N G
Radiovågor från nyckeln kan påverka
medicinsk utrustning såsom
pacemaker:
Innan nyckeln används nära personer
som använder medicinsk utrustning,
ska tillverkaren av den medicinska
utrustningen eller en läkare tillfrågas
om radiovågorna från nyckeln
påverkar utrustningen.
Med den avancerade nyckellösa
funktionen kan du låsa/låsa upp dörren och
bakluckan, eller öppna bakluckan utan att
behöva använda nyckeln, under
förutsättning att du bär nyckeln på dig.
Systemfel eller varningar indikeras av
följande varningsljus eller signaler.
•Varningslampa för nyckel (röd)
Se Varnings-/indikeringslampor på sidan
4-34.
•Varningsljud när tändningen inte stängts
av
Se Varningsljud när tändningen inte
stängts av (STOP) på sidan 7-50.
•Varningsljud om att nyckel har tagits ut
ur bilen
Se Varningsljud om att nyckel har tagits
ut ur bilen på sidan 7-50.
•Varningssignal för kommandoknapp
fungerar ej
Se Varningssignal för kommandoknapp
fungerar ej (med den avancerade
nyckellösa funktionen) på sidan 7-51.
•Varningssignal för kvarlämnad nyckel i
bagageutrymmet
Se Varningssignal för kvarlämnad
nyckel i bagageutrymmet (med den
avancerade nyckellösa funktionen) på
sidan 7-51.
•Varningssignal för nyckel kvarlämnad i
bilen
Se Varningssignal för nyckel
kvarlämnad i bilen (med den avancerade
nyckellösa funktionen) på sidan 7-51.
OBS
Funktionerna i det avancerade
nyckellösa låssystemet kan avaktiveras
för att förhindra eventuell skadlig effekt
på användare som har pacemaker eller
annan medicinsk anordning. Om
systemet är avaktiverat kan du inte
starta motorn genom att bara bära
nyckeln. Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad. Om det avancerade
nyckellösa låssystemet har avaktiverats
kan du starta motorn genom att följa
proceduren som ska användas när
nyckelbatteriet är urladdat.
Se Start av motorn när nyckelbatteriet
är helt urladdat på sidan 4-9.
Innan du kör
Avancerat nyckellöst låssystem
3-8*Vissa modeller.
Page 126 of 639

Information om turboaggregat (SKYACTIV-D 1.5)
VIKTIGT
•Efter att ha kört med motorvägshastigheter eller uppför en lång backe, låt bilen gå på
tomgång minst 30 sek. innan du stänger av den. Annars kan turboaggregatet skadas.
Men när i-stop är i funktion är tomgång onödig.
•Om motorn rusar eller övervarvar, speciellt precis efter start, kan turboaggregatet
skadas.
•För att skydda motorn har den tillverkats så att den inte kan rusas precis efter start i
extremt kallt väder.
Turboaggregatet förbättrar kraftigt motorns uteffekt. Dess avancerade konstruktion
förbättrar funktionen och kräver minimalt underhåll.
Iakttag följande för att dra så stor nytta av den som möjligt.
1. Byt motorolja och filter enligt planerad underhållsservice (sidan 6-3).
2. Använd bara rekommenderad motorolja (sidan 6-23). Extra tillsatser rekommenderas
INTE.
Innan du kör
Körtips
3-52
Page 137 of 639

4Under körning
Information rörande säker körning och stopp.
Starta och stänga av motorn............ 4-4
Tändningslås................................. 4-4
Starta motorn................................ 4-5
Stänga av motorn........................ 4-11
i-stop
*......................................... 4-12
Instrumentgrupp och visning......... 4-22
Mätare och instrument................ 4-22
Active Driving Display
(ADD)
*....................................... 4-32
Varnings- och
indikeringslampor....................... 4-34
Växellåda.......................................... 4-41
Manuell växellåda – funktion..... 4-41
Automatväxellåda – reglage....... 4-43
Reglage och kontroller.................... 4-54
Reglage för belysning................. 4-54
Främre dimljus
*.......................... 4-61
Bakre dimljus
*............................ 4-62
Signaler för att svänga och byta
fil.................................................4-64
Vindrutetorkare och -spolare...... 4-65
Bakrutetorkare och -spolare
*...... 4-69
Strålkastarspolare
*...................... 4-69
Bakrutans avimmare................... 4-70
Signalhorn...................................4-71
Varningsblinkers......................... 4-72
Broms................................................4-73
Bromssystem.............................. 4-73
Nödstoppssignalsystem.............. 4-76
Hjälp vid start i backe (HLA, Hill
Launch Assist)
*.......................... 4-76
ABS/TCS/DSC................................. 4-78
Låsningsfritt bromssystem
(ABS)..........................................4-78
Antispinnsystem (TCS).............. 4-79
Dynamisk stabilitetskontroll (DSC -
Dynamic Stability Control)........ 4-81
i-ELOOP.......................................... 4-82
i-ELOOP
*................................... 4-82
Bränsleekonomiövervakare............ 4-85
Bränsleekonomiövervakare
*.......4-85
Val av körläge.................................. 4-90
Val av körläge
*........................... 4-90
i-ACTIV AWD................................. 4-92
Använda i-ACTIV AWD
*.......... 4-92
Servostyrning................................... 4-93
Servostyrning..............................4-93
*Vissa modeller.4-1
Page 144 of 639

•(SKYACTIV-D 1.5)
•När motorn startas, släpp inte upp
kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) förrän
glödindikeringslampan på
instrumentgruppen har slocknat
och motorn startar, efter det att
startknappen tryckts in.
•Om kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) släpps upp
innan motorn startar, trycker du
ned kopplingspedalen (manuell
växellåda) eller bromspedalen
(automatväxellåda) på nytt och
trycker på startknappen för att
starta motorn.
•Om tändningen lämnas PÅ under
en längre tid utan att motorn går
efter att glödstiften värmts upp, kan
glödstiften värmas upp igen och
glödindikeringslampan tändas.
•Startmotorn roterar inte innan
glödindikeringen har slocknat.
8. När motorn har startats ska den köras
på tomgång i ca 10 sekunder (förbjudet
i Tyskland).
OBS
•(Tyskland)
Kör omedelbart efter att motorn
startats. Använd inga höga varvtal
förrän motorn nått arbetstemperatur.
•(SKYACTIV-G 2.0)
•Oavsett om motorn är varm eller
kall ska den startas utan att
gaspedalen används.
•Om motorn inte startar första
gången, se Start av bränsleflödad
motor under Nödstart. Om motorn
fortfarande inte startar ska bilen
undersökas hos en auktoriserad
Mazda-verkstad (sidan 7-27).
•(SKYACTIV-D 1.5)
Om utomhustemperaturen är lägre än
cirka -10 °C kan maximalt varvtal
inte uppnås förrän efter tre minuter
efter det att motorn startat, detta är
till för att skydda motorn.
•(Fordon med manuell växellåda,
med i-stop-funktion)
Om motorn har stannat på grund av
ett motorstopp kan du starta den igen
genom att trampa ned
kopplingspedalen inom 3 sekunder
från det att motorn stannade.
Motorn kan inte startas trots att
kopplingspedalen har trampats ner
under följande förhållanden:
•Förardörren är öppen.
•Förarsidans säkerhetsbälte är inte
fastspänt.
•Kopplingspedalen är inte helt
uppsläppt efter motorstoppet.
•Kopplingspedalen har trampats ner
under tiden som motorn stannar.
Under körning
Starta och stänga av motorn
4-8
Page 147 of 639

Stänga av motorn
VA R N I N G
Stäng inte av motorn när bilen är i
rörelse:
Såvida det inte har uppstått en
nödsituation är det farligt att stänga
av motorn medan bilen är i rörelse. Att
stänga av motorn när bilen är i rörelse
leder till försämrad bromsförmåga på
grund av att servobromsningen inte
fungerar, vilket kan orsaka en olycka
och allvarliga skador.
1. Se till att ha stannat bilen helt.
2.(Manuell växellåda)
Växla till neutralläget och dra åt
parkeringsbromsen.
(Automatväxellåda)
Flytta växelväljaren till P-läget och dra
åt parkeringsbromsen.
3. Tryck på tryckknappen för att starta
eller stänga av motorn. Tändningslåset
är frånslaget.
VIKTIGT
När du lämnar bilen, kontrollera att
startknappen är i avstängt läge.
OBS
•Beroende på om luftkonditioneringen
är på eller av kan kylfläkten i
motorrummet starta och gå några
minuter för att snabbt kyla ner
motorrummet efter att tändningen
vridits från ON till OFF.
•När startknappen ändras från ON till
AC eller OFF, kan
KEY-indikeringslampan (grön)
blinka under cirka 30 sekunder för att
visa att den kvarvarande
batterispänningen i nyckeln är låg.
Byt batteriet innan nyckeln blir
oanvändbar.
Se Byte av nyckelbatteri på sidan
6-39.
•(Automatväxellåda)
Om motorn stängs av när
växelväljaren står i något annat läge
än P, växlar tändningen automatiskt
till läget ACC.
▼Nödstopp av motorn
Om du trycker in startknappen under en
längre stund, eller om du snabbt trycker in
den flera gånger, medan motorn är igång
eller bilen körs stannar motorn
omedelbart. Tändningen ändras till ACC.
Under körning
Starta och stänga av motorn
4-11
Page 148 of 639

i-stop*
i-stop-funktionen stänger automatiskt av motorn när bilen stannar vid ett trafikljus eller står
still i en bilkö. Sedan startar motorn automatiskt när körningen återupptas. Systemet ger
förbättrad bränsleekonomi, minskade utsläpp och eliminerar tomgångsljud eftersom motorn
är avstängd.
Stopp och återstart från tomgång
OBS
•Indikeringslampan för i-stop (grön) tänds under följande situationer:
•När motorn har stängts av.
•(Utom europeisk modell)
Villkoren för avstängning av motorn under tomgång är uppfyllda medan bilen körs.
•Indikeringslampan för i-stop (grön) slocknar när motorn återstartats.
Under körning
Starta och stänga av motorn
4-12*Vissa modeller.
Page 149 of 639

Manuell växellåda
1. Stanna bilen genom att trycka ner både broms- och kopplingspedal.
2. Håll bromspedalen nedtryckt och flytta växelspaken till neutralläge. Motorn stängs av
när kopplingspedalen släppts.
3.(SKYACTIV-G 2.0)
Motorn startas igen automatiskt igen när du trycker ned kopplingspedalen eller släpper
den.
OBS
Tiden när motorn startas igen varierar beroende på hur mycket du trycker in
bromspedalen.
(SKYACTIV-D 1.5)
Motorn återstartas automatiskt när kopplingspedalen trycks ned.
Automatväxellåda
1. Motorn stängs av när bromspedalen trycks ner medan bilen körs (utom när bilen körs i
lägena R eller M andra växelns fasta läge) och bilen stannat.
2. Motorn återstartar automatiskt när bromspedalen släpps med växelväljaren i läge D eller
M (ej in andra växelns fasta läge).
3. Om växelväljaren står i läge N eller P återstartar inte motorn när bromspedalen släpps
upp. Motorn kommer att återstarta när bromspedalen trampas ner igen eller om
växelväljaren förs till läge D eller M (ej i andra växelns fasta läge) eller läge R. (I
säkerhetssyfte bör bromspedalen alltid hållas nertrampad när växelväljarens läge ändras
medan i-stopfunktionen aktiverat avstängning av motorn.)
Drifttillstånd
När systemet är aktiverat
Under följande förhållanden stängs motorn av och indikeringslampan för i-stop (grön)
tänds.
•(SKYACTIV-G 2.0)
Motorn är uppvärmd.
•(SKYACTIV-D 1.5)
•Motorn är inte kall.
•Inlärningen av bränsleinsprutning, som sker periodiskt och automatiskt, utförs inte.
•Motorn har startats och bilen har körts under en viss tidsperiod.
•Motorn startas med motorhuven stängd.
•Batteriet är i gott skick.
•Alla dörrar och baklucka är stängda.
Under körning
Starta och stänga av motorn
4-13
Page 150 of 639

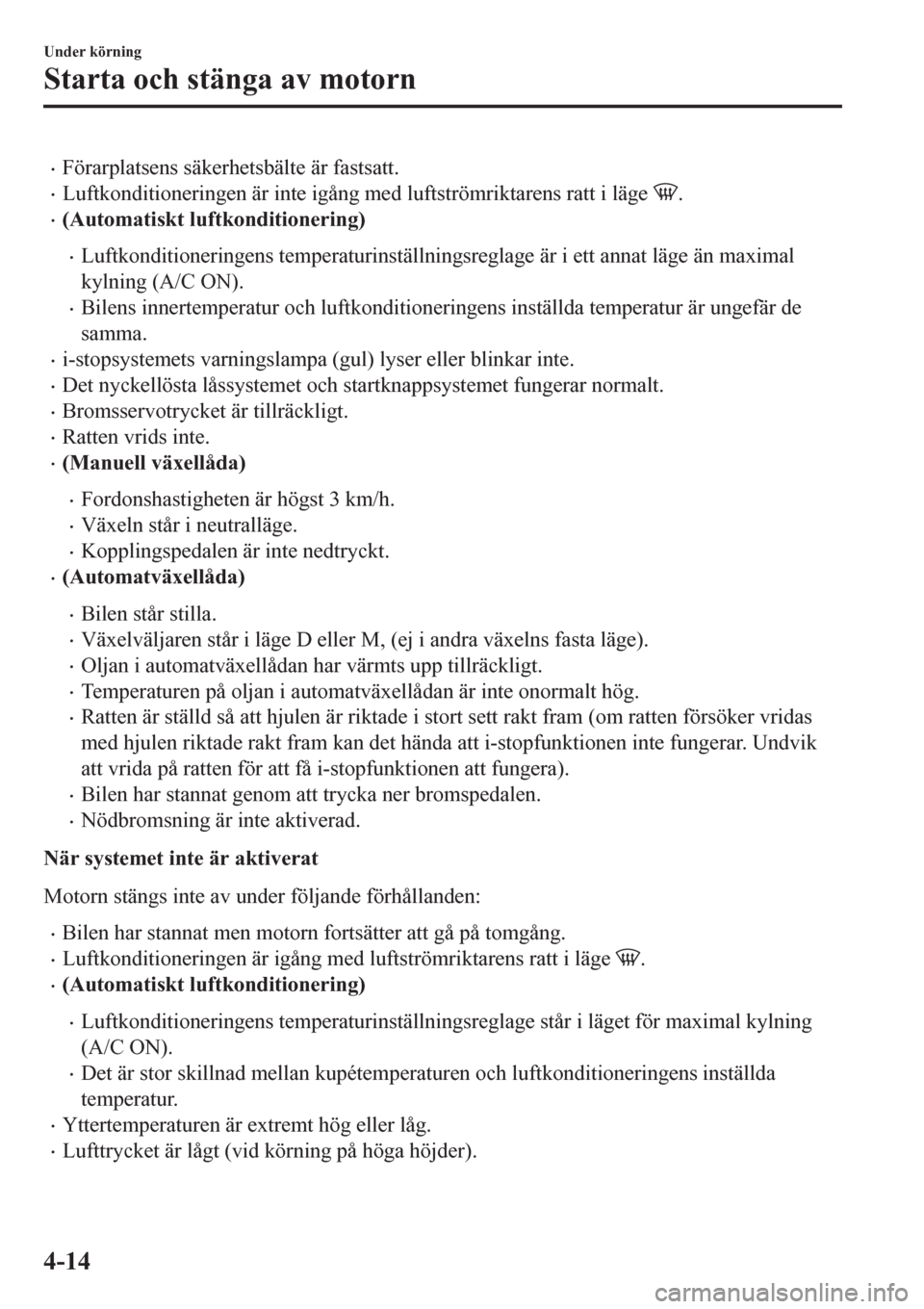

•Förarplatsens säkerhetsbälte är fastsatt.
•Luftkonditioneringen är inte igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperaturinställningsreglage är i ett annat läge än maximal
kylning (A/C ON).
•Bilens innertemperatur och luftkonditioneringens inställda temperatur är ungefär de
samma.
•i-stopsystemets varningslampa (gul) lyser eller blinkar inte.
•Det nyckellösta låssystemet och startknappsystemet fungerar normalt.
•Bromsservotrycket är tillräckligt.
•Ratten vrids inte.
•(Manuell växellåda)
•Fordonshastigheten är högst 3 km/h.
•Växeln står i neutralläge.
•Kopplingspedalen är inte nedtryckt.
•(Automatväxellåda)
•Bilen står stilla.
•Växelväljaren står i läge D eller M, (ej i andra växelns fasta läge).
•Oljan i automatväxellådan har värmts upp tillräckligt.
•Temperaturen på oljan i automatväxellådan är inte onormalt hög.
•Ratten är ställd så att hjulen är riktade i stort sett rakt fram (om ratten försöker vridas
med hjulen riktade rakt fram kan det hända att i-stopfunktionen inte fungerar. Undvik
att vrida på ratten för att få i-stopfunktionen att fungera).
•Bilen har stannat genom att trycka ner bromspedalen.
•Nödbromsning är inte aktiverad.
När systemet inte är aktiverat
Motorn stängs inte av under följande förhållanden:
•Bilen har stannat men motorn fortsätter att gå på tomgång.
•Luftkonditioneringen är igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperaturinställningsreglage står i läget för maximal kylning
(A/C ON).
•Det är stor skillnad mellan kupétemperaturen och luftkonditioneringens inställda
temperatur.
•Yttertemperaturen är extremt hög eller låg.
•Lufttrycket är lågt (vid körning på höga höjder).
Under körning
Starta och stänga av motorn
4-14
Page 151 of 639

•(Automatväxellåda)
•Bilen har stannats i en brant sluttning.
•Ratten står så att hjulen inte riktas rakt fram när bilen står still.
•(SKYACTIV-D 1.5)
Partikelmaterial (PM) avlägsnas av dieselpartikelfiltret (DPF).
OBS
Under följande förhållanden behövs det en viss tid innan motorn stängs av
•Batteriet har låg spänning på grund av att bilen inte använts under en längre period.
•Yttertemperaturen är hög eller låg.
•När batteriet kopplats ur av någon anledning för exempelvis ett batteribyte.
•(SKYACTIV-D 1.5)
När partikelmaterial (PM) håller på att avlägsnas av dieselpartikelfiltret (DPF).
Motorn återstartar inte
Om någon av följande åtgärder utförs efter att motorn stängts av automatiskt, kommer
den inte att återstartas av säkerhetsskäl. Starta i så fall motorn på det vanliga sättet.
•Motorhuven öppnas.
•(Europeisk modell)
Förarsidans säkerhetsbälte är inte fastspänt och förardörren öppnas.
•(Utom europeisk modell)
•(Manuell växellåda)
Växelspaken är i ett annat läge än neutralläget, förarsidans säkerhetsbälte är inte
fastspänt och förardörren är öppnad.
•(Automatväxellåda)
Växelväljaren är i läge D eller M (ej i andra växelns fasta läge), förarsidans
säkerhetsbälte är inte fastspänt och förardörren är öppnad.
Motorns avstängningstid är kort eller tiden till nästa motoravstängning är lång
•Yttertemperaturen är hög eller låg.
•Batteriet är slut.
•Bilens elektriska utrustning drar mycket ström.
Motorn återstartar automatiskt när motorn har stängts av
Under följande situationer återstartar motorn automatiskt.
•i-stopsystemets avstängningsknapp hålls intryckt tills en ljudsignal hörs.
•Luftkonditioneringen är igång med luftströmriktarens ratt i läge .
•(Automatiskt luftkonditionering)
•Luftkonditioneringens temperaturinställningsreglage är inställt på maximal kylning
(A/C ON).
Under körning
Starta och stänga av motorn
4-15
