De band dient in een dergelijk geval
vernieuwd te worden.
1. Nieuw profiel
2. Versleten profiel
3. Profielslijtage-indicator
U dient de band te vernieuwen
alvorens de lijn van de
slijtage-indicator over het gehele
profiel verschijnt.
▼Vernieuwen van een velg
WAARSCHUWING
Gebruik steeds velgen van de juiste
maat op uw auto:
Het gebruik van een verkeerde
velgmaat is gevaarlijk. Het
remvermogen en de bestuurbaarheid
kunnen daardoor nadelig beïnvloed
worden, hetgeen tot verlies van de
macht over het stuur en een ongeluk
kan leiden.
OPGELET
Een velg van een verkeerde maat kan
een nadelige invloed hebben op:
¾Passing van de band op de velg
¾Levensduur van de velg en het
wiellager
¾Grondspeling
¾Speling van sneeuwkettingen
¾Juiste werking van de snelheidsmeter
¾Richting van de lichtbundel van de
koplampen
¾Bumperhoogte
¾Bandenspanningscontrolesysteem*
OPMERKING
xWanneer u om een of andere reden
de velgen wenst te vervangen, dient
u er op te letten dat de nieuwe
velgen gelijkwaardig zijn aan de
origineel van fabriekswege
gemonteerde velgen voor wat betreft
diameter, velgbreedte en offset
(binnen/buiten).
xNeem voor details contact op met
een deskundige reparateur (bij
voorkeur een
officiële
Mazda-reparateur).

Wanneer de banden op de juiste wijze
gebalanceerd zijn, geeft dit het beste
rijcomfort en helpt het slijtage van het
bandenprofiel te verminderen. Banden
welke uit balans zijn kunnen irriterende
trillingen en ongelijkmatige
bandenslijtage veroorzaken, zoals
uitstulpingen en gladde plekken.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.6-49

Gloeilampen
▼Gloeilampen
Voor
Ty p e A
1. Make-up spiegelverlichtingen*
2. Voorste plafondlampen/voorste
kaartleeslampen
3. Zijrichtingaanwijzerlampen
4. Voorste richtingaanwijzerlampen/
Positielampen
5. Dagverlichting/koplampen
(dimlicht)
6. Koplampen (grootlicht/dimlicht)
7. Dagverlichting
8. Koplampen (grootlicht)
*
9. Koplampen (groothoekdimlicht)*
Ty p e B
1. Make-up spiegelverlichtingen*
2. Voorste plafondlampen/voorste
kaartleeslampen
3. Zijrichtingaanwijzerlampen
4. Dagverlichting
*
5. Voorste richtingaanwijzerlampen/
Positielampen
6. Koplampen (grootlicht/dimlicht)
Achter
1. Bagageruimteverlichting
2. Middelste remlicht
3. Achterste plafondlampen
4. Achterlichten
*
5. Achterste richtingaanwijzerlampen
6. Lampen van rem-/achterlichten
7. Achterlichten (achterklepzijde)
*
8. Achteruitrijlampen
9. Mistachterlicht*
10.Kentekenplaatlampen
OPGELET
Zorg ervoor bij het verwijderen van de
lens of de lampeenheid met behulp
van een platte schroevendraaier, dat
de platte schroevendraaier geen
contact maakt met de elektrische
aansluiting. Als de platte
schroevendraaier contact maakt met
de elektrische aansluiting, kan er
kortsluiting ontstaan.
OPMERKING
xNeem voor het vervangen van een
gloeilamp contact op met een
deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur).
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-50*Bepaalde modellen.

xGebruik het beschermkapje en het
doosje van de nieuwe gloeilamp om
de oude gloeilamp onmiddellijk en
buiten het bereik van kinderen op te
ruimen.
xZie voor informatie over de
montageposities van de
interieurverlichting de volgende
bronnen:
xMake-up spiegelverlichtingen
Zie Make-up spiegeltjes op pagina
5-34.
xVoorste plafondlampen/voorste
kaartleeslampen, achterste
plafondlamp en
bagageruimteverlichting
Zie Interieurverlichting op pagina
5-35.
▼Vervangen van de gloeilampen van
de buitenverlichting
De buitenverlichting is voorzien van
LED-lampen of gewone lampen.
Alleen de lamp voor dagverlichting
(type B) kan worden vervangen.
LED type
xKoplampenxDagverlichting (Type A)xPositielampenxVoorste richtingaanwijzerlampenxZijrichtingaanwijzerlampenxMiddelste remlichtxAchterste richtingaanwijzerlampenxLampen van remlichtenxAchterlichtenxAchteruitrijlampenxMistachterlichtenxKentekenplaatlampen
De LED lamp kan niet als een
afzonderlijke eenheid worden
vervangen, omdat dit een
geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vervanging noodzakelijk is, verdient
een deskundige reparateur (bij
voorkeur een officiële
Mazda-reparateur) de voorkeur.
Gloeilamp type
Dagverlichting (Type B)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de linker gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar rechts
draaien en de motor stopzetten. Als
u de rechter gloeilamp gaat
vernieuwen, het stuurwiel naar links
draaien.
3. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
1. Verwijderen
2. Monteren
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-51

4. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen.
1. Verwijderen
2. Monteren
5. Draai de schroef linksom en
verwijder deze en trek vervolgens
de wielkuip gedeeltelijk van zijn
plaats.
6. Verwijder de bedrading van de
klem.
7. Draai de houder en de gloeilamp
linksom en verwijder deze.
8. Maak de gloeilamp los uit de
houder.
9. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
▼Vervangen van gloeilampen in het
interieur
LED type
xVoorste plafondlampen/voorste
kaartleeslampen
xAchterste plafondlampenxMake-up spiegelverlichtingen*
xBagageruimteverlichting
De LED lamp kan niet als een
afzonderlijke eenheid worden
vervangen, omdat dit een
geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vervanging noodzakelijk is, verdient
een deskundige reparateur (bij
voorkeur een officiële
Mazda-reparateur) de voorkeur.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-52*Bepaalde modellen.

Zekeringen
▼Zekeringen
De elektrische installatie van uw auto
is beveiligd tegen beschadiging door
overbelasting door middel van
zekeringen.

Indien een van de lampen, elektrische
accessoires of bedieningsorganen van
uw auto niet functioneert, dient u de
betreffende circuitbeveiliging te
controleren. Indien een zekering is
doorgeslagen, is de draad er binnen in
doorgesmolten.

Als dezelfde zekering opnieuw
doorslaat, gebruik dan het
betreffende
systeem niet langer en raadpleeg zo
spoedig mogelijk een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur).
▼Vervangen van zekeringen
Vervangen van de zekeringen aan de
linkerzijde van de auto
Controleer eerst de zekeringen aan de
linkerzijde van de auto, indien de
elektrische installatie niet werkt.

1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
2. Open de kap van het
zekeringenpaneel.
3. Trek de zekering recht uit met
behulp van de zekeringtrekker
welke aangebracht is op het
zekeringenblok in de motorruimte.
4. Controleer de zekering en vervang
deze als deze is doorgeslagen.
1. Normaal
2. Doorgeslagen

5. Druk een nieuwe zekering van
hetzelfde ampèrage op de plaats en
controleer of deze goed in de
klemmen vastzit. Als dit niet het
geval is, de zekering door een
deskundige reparateur laten
installeren. Raadpleeg een
deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur).
Als er geen reserve-zekering meer
beschikbaar is, kunt u een zekering
van dezelfde capaciteit gebruiken
van een circuit dat voor het rijden
met de auto niet essentieel is, zoals
het circuit van de audio of de
stekkerbussen voor accessoires.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-53

OPGELET
Vervang een zekering steeds door
een originele Mazda zekering of
gelijkwaardige van dezelfde
capaciteit. Anders bestaat de kans
op beschadiging van de elektrische
installatie.
6. Breng de afdekking aan en
controleer dat deze stevig op zijn
plaats zit.
Vervangen van de zekeringen onder
de motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen of
andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn.
Indien een zekering is doorgeslagen,
dient deze te worden vervangen.
Handel in een dergelijk geval als volgt:

1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
2. Verwijder de kap van het
zekeringenblok.
3. Indien een zekering behalve de
MAIN zekering is doorgeslagen,
dient deze vervangen te worden
door een nieuwe van hetzelfde
ampèrage.
1. Normaal
2. Doorgeslagen

WAARSCHUWING
De hoofdzekering niet zelf
vervangen. Laat een deskundige
reparateur (bij voorkeur een
officiële Mazda-reparateur) de
vervanging uitvoeren:
Het zelf vervangen van de zekering
is gevaarlijk, omdat de MAIN
zekering een
hoogspanningszekering is. Als de
zekering op onjuiste wijze wordt
vervangen, kan dit een elektrische
schok of kortsluiting veroorzaken en
brand teweeg brengen.
4. Breng de afdekking aan en
controleer dat deze stevig op zijn
plaats zit.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-54

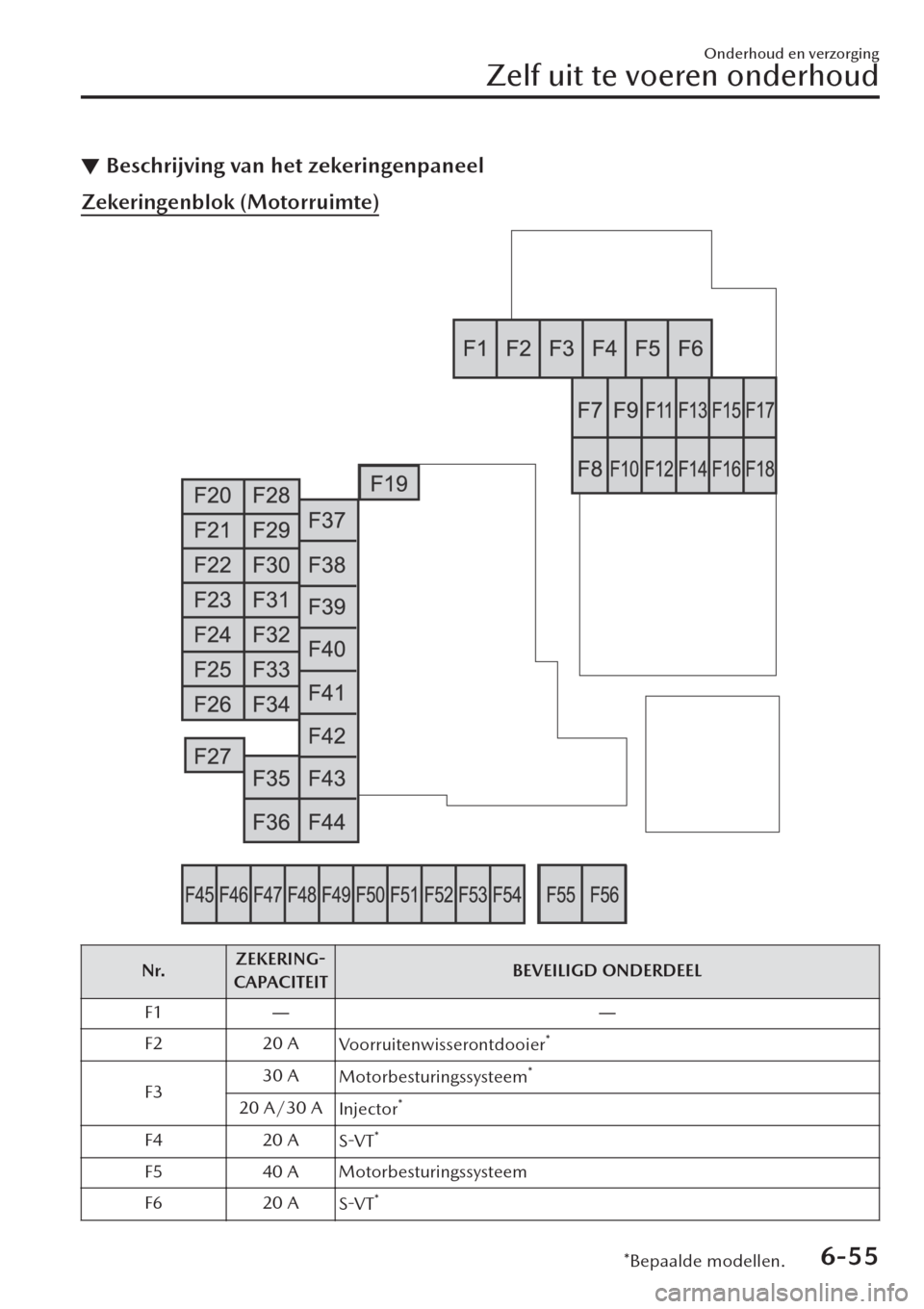

▼Beschrijving van het zekeringenpaneel
Zekeringenblok (Motorruimte)
Nr.ZEKERING-
CAPACITEITBEVEILIGD ONDERDEEL
F1ŠŠ
F2 20 A
Voorruitenwisserontdooier
*
F330 A
Motorbesturingssysteem*
20 A/30 A
Injector*
F4 20 A
S-VT*
F5 40 A Motorbesturingssysteem
F6 20 A
S-VT
*
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.6-55

Nr.ZEKERING-
CAPACITEITBEVEILIGD ONDERDEEL
F715 A
Brandstofvoorverwarming
*
20 A
Brandstofpomp*
F8 15 A Motorbesturingssysteem
F9 15 A
Transmissieregelsysteem
*
F10 15 A Motorbesturingssysteem
F11 7,5 A Airconditioning
F12 15 A Motorbesturingssysteem
F13 15 A
NOx-sensor
*
F14 20 A
Stoelverwarming voor*
F15 20 A
Koplampsproeier*
F16 15 A Voor beveiliging van diverse circuits
F17ŠŠ
F18 15 A Stekkerbussen voor accessoires
F19 60 A Stuurbekrachtigingssysteem
F20 15 A Koplamp (links) 1
F21 15 A Koplamp (rechts) 1
F22 15 A Afstandbediende portiervergrendeling
F23 30 A ABS, regelsysteem voor dynamische stabiliteit
F24 15 A Koplamp (links) 2
F25 15 A Koplamp (rechts) 2
F26 7,5 A On-board diagnose
F27 25 A Voor beveiliging van diverse circuits
F28 25 A Voor beveiliging van diverse circuits
F29 15 A Voorruitensproeier
F30ŠŠ
F31 15 A Claxon
F32 15 A Koplampen
F33ŠŠ
F34ŠŠ
F35 50 A ABS, regelsysteem voor dynamische stabiliteit
F36ŠŠ
F37 40 A Achterruitverwarming
F38 50 A Voor beveiliging van diverse circuits
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-56*Bepaalde modellen.

Nr.ZEKERING-
CAPACITEITBEVEILIGD ONDERDEEL
F39ŠŠ
F40 40 A Airconditioning
F41ŠŠ
F42 20 A Voorruitenwisser
F43 30 A
Koelventilator
*
F44 30 A Startmotor
F45 10 A Motorbesturingssysteem
F46 15 A Audio
F47 15 A Voor beveiliging van diverse circuits
F48 7,5 A Airbag
F49 15 A Instrumentengroep
F50 15 A Interieurverlichting
F51 25 A Audio
F52 10 A
Schuifdak
*
F53 15 A Motorbesturingssysteem
F54 15 A i-ACTIVSENSE
F55 50 A
Voor beveiliging van diverse circuits
*
F56 50 AŠ
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.6-57

Zekeringenblok (Linkerzijde)
Nr.ZEKERING-
CAPACITEITBEVEILIGD ONDERDEEL
F1ŠŠ
F2ŠŠ
F3ŠŠ
F4 15 A Centrale portiervergrendeling (bestuurder)
F5 15 A Centrale portiervergrendeling (passagier)
F6ŠŠ
F7 25 A
Elektrisch bediende achterklep
*
F8ŠŠ
F9 30 A Elektrisch bediende ruiten (bestuurder)
F10 30 A Elektrisch bediende ruiten (passagier)
F11 30 A
Elektrische zittingafstelling (bestuurder)
*
F12ŠŠ
F13 15 A Audio
F14ŠŠ
F15 15 A Achterklepvergrendeling
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-58*Bepaalde modellen.
