MAZDA MODEL CX-5 2014 Manuel du propriétaire (in French)

Signal Voyants/témoins Page
Témoin AFS OFF 4-45
Témoin de la faible température du liquide de refroidissement du moteur
(bleu)4-45
Indication de position de plage de boîte de vitesse 4-46
Témoin de feux de route 4-46
Témoins de clignotants et de feux de détresse 4-46
Témoin d'immobilisateur 4-46
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)4-47
Témoin de feux allumés 4-47
qVoyant principal
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Type A
S'affiche quand la notification des
dysfonctionnements du système est
requise.
Vérifier le message indiqué sur l'affichage
et consulter un concessionnaire agréé
Mazda.
Type B
L'éclairage s'allume en continu dans l'un
quelconque des cas suivants. S'adresser à
un concessionnaire agréé Mazda.
lIl y a une anomalie dans le système de
gestion de la batterie.
lIl y a une anomalie dans le contacteur
de frein.
4-30
En cours de conduite
Tableau de bord et affichage

qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Inspection d'avertissement/voyant de
frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est appliqué alors que le
contacteur est sur START ou ON. Il
s'éteint lorsque le frein de stationnement
est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant du système de freinage reste
allumé même si le frein de stationnement
est relâché, le liquide de frein peut être
faible ou il pourrait y avoir un problème
avec le système de frein. Garer le véhicule
dans un endroit sûr immédiatement et
contacter un concessionnaire agréé
Mazda.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
ATTENTION
En outre, l'efficacité du freinage peut
diminuer donc vous pouvez avoir
besoin d'appuyer sur la pédale de
frein plus fort que la normale pour
arrêter le véhicule.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur est mis sur ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l'aide d'une
batterie de secours, un régime moteur
irrégulier se produit et il est possible que le
voyant d'ABS s'allume. Si c'est le cas, la
batterie est faible. Cela n'indique cependant
pas une anomalie de fonctionnement du
système ABS.
Faire recharger la batterie dès que possible.
En cours de conduite
Tableau de bord et affichage
4-31

qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qIndication d'avertissement/
voyant du circuit de charge
Type B
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Type A/Type B
Si le voyant/indication s'allume pendant la
conduite, cela indique une anomalie de
l'alternateur ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qIndication d'avertissement/
voyant d'huile moteur
Type B
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
4-32
En cours de conduite
Tableau de bord et affichage

Type A/Type B
Ce voyant/indication d'avertissement
indique que la pression de l'huile moteur
est basse.
ATTENTION
Ne pas faire tourner le moteur si la
pression d'huile moteur est basse.
Sinon, il pourrait entraîner de graves
dommages au moteur.
Si le voyant s'allume ou l'indication
d'avertissement s'affiche durant la
conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
6-23) S'il est faible, ajouter la quantité
adaptée d'huile moteur (veiller à ne pas
ajouter une quantité trop importante).
ATTENTION
Ne pas faire tourner le moteur si la
niveau d'huile est bas. Sinon, il
pourrait entraîner de graves
dommages au moteur.
4. Démarrer le moteur et vérifier le
voyant/indication d'avertissement.
Si le témoin/indication reste allumé même
si le niveau d'huile est normal ou après
avoir ajouté de l'huile, arrêter le moteur
immédiatement et faire remorquer le
véhicule jusqu'à un concessionnaire agréé
Mazda.
qVoyant d'anomalie du moteur
Ce voyant s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
l(Etats-Unis et Canada)
Le bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d’anomalie du moteur reste
allumé, ne pas conduire à une vitesse
élevée et s'adresser à un concessionnaire
agréé Mazda dès que possible.
En cours de conduite
Tableau de bord et affichage
4-33

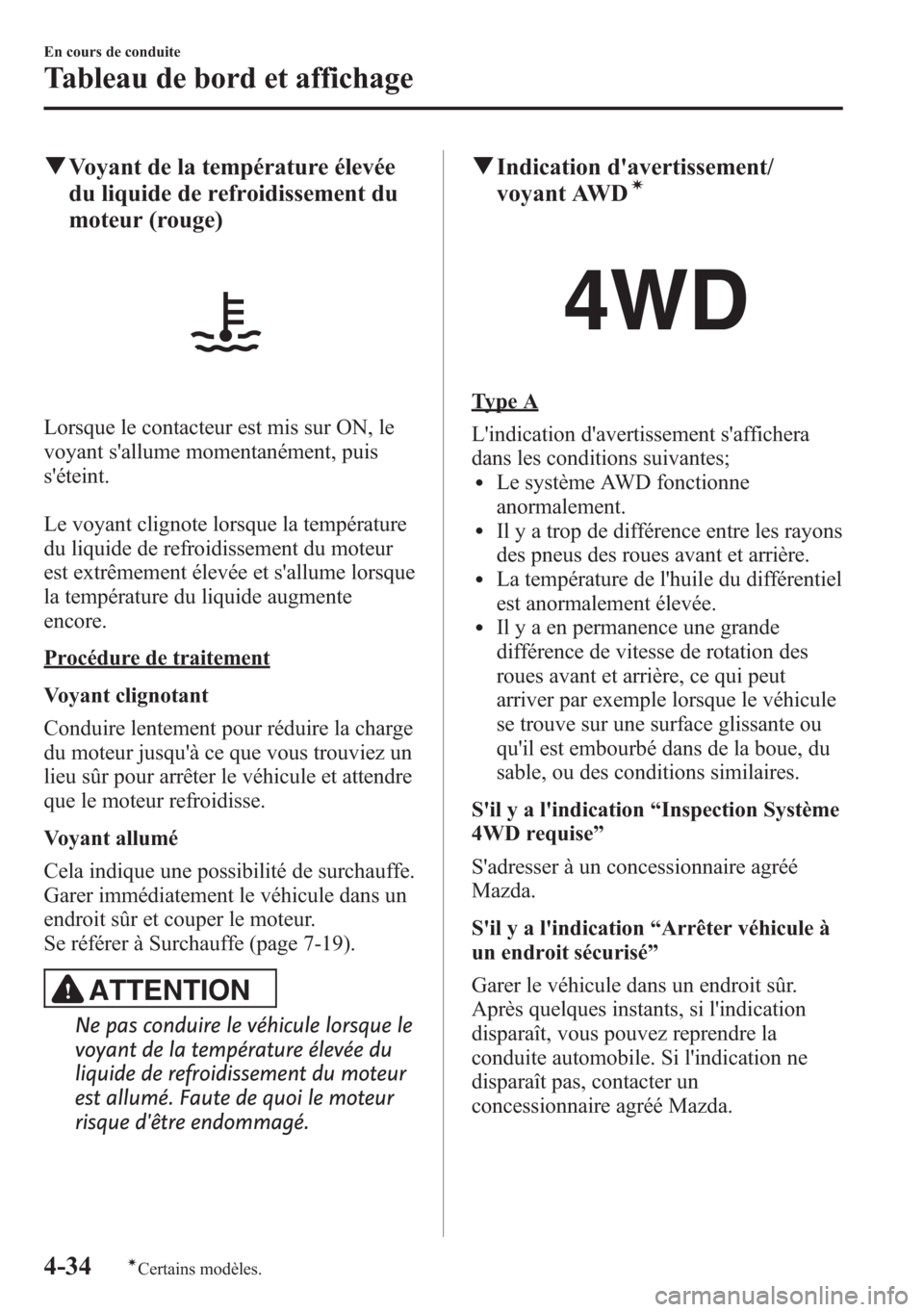

qVoyant de la température élevée
du liquide de refroidissement du
moteur (rouge)
Lorsque le contacteur est mis sur ON, le
voyant s'allume momentanément, puis
s'éteint.
Le voyant clignote lorsque la température
du liquide de refroidissement du moteur
est extrêmement élevée et s'allume lorsque
la température du liquide augmente
encore.
Procédure de traitement
Voyant clignotant
Conduire lentement pour réduire la charge
du moteur jusqu'à ce que vous trouviez un
lieu sûr pour arrêter le véhicule et attendre
que le moteur refroidisse.
Voyant allumé
Cela indique une possibilité de surchauffe.
Garer immédiatement le véhicule dans un
endroit sûr et couper le moteur.
Se référer à Surchauffe (page 7-19).
ATTENTION
Ne pas conduire le véhicule lorsque le
voyant de la température élevée du
liquide de refroidissement du moteur
est allumé. Faute de quoi le moteur
risque d'être endommagé.
qIndication d'avertissement/
voyant AWDí
Type A
L'indication d'avertissement s'affichera
dans les conditions suivantes;
lLe système AWD fonctionne
anormalement.
lIl y a trop de différence entre les rayons
des pneus des roues avant et arrière.
lLa température de l'huile du différentiel
est anormalement élevée.
lIl y a en permanence une grande
différence de vitesse de rotation des
roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, ou des conditions similaires.
S'il y a l'indication“Inspection Système
4WD requise”
S'adresser à un concessionnaire agréé
Mazda.
S'il y a l'indication“Arrêter véhicule à
un endroit sécurisé”
Garer le véhicule dans un endroit sûr.
Après quelques instants, si l'indication
disparaît, vous pouvez reprendre la
conduite automobile. Si l'indication ne
disparaît pas, contacter un
concessionnaire agréé Mazda.
4-34
En cours de conduite
íCertains modèles.
Tableau de bord et affichage

Type B
Le voyant s'allume ou clignote dans les
conditions suivantes:
lIl s'allume s'il y a un problème du
système de AWD.
lS'allume si la différence entre les
rayons des pneus des roues avant et
arrière est excessive.
lClignote si la température de l'huile du
différentiel surchauffe.
lClignote s'il y a en permanence une
grande différence de vitesse de rotation
des roues avant et arrière, ce qui peut
arriver par exemple lorsque le véhicule
se trouve sur une surface glissante ou
qu'il est embourbé dans de la boue, du
sable, ou des conditions similaires.
Lorsque allumé
Si le voyant AWD s'allume, s'adresser à
un concessionnaire agréé Mazda.
Lorsque clignotant
Garer le véhicule dans un endroit sûr.
Après quelques moments, si le voyant
arrête de clignoter, la conduite peut être
reprise. Si le témoin ne cesse pas de
clignoter, s'adresser à un concessionnaire
agréé Mazda.
qIndication d'avertissement/voyant
de la boîte de vitesses automatique
Type B
Ce voyant reste allumé pendant quelques
secondes après que le contacteur ait été
mis sur ON.
Type A/Type B
L'indication/voyant s'allume pour indiquer
un problème de la boîte de vitesses.
ATTENTION
Si le voyant/indication
d'avertissement de la boîte de
vitesses automatique clignote, cela
indique un problème électrique de la
boîte de vitesses. Si l'on continue de
conduire dans ces conditions cela
peut endommager la boîte de
vitesses. Consulter un
concessionnaire agréé Mazda dès
que possible.
qIndication d'avertissement/témoin
d'anomalie de la direction assistée
Type B
Ce témoin s'allume lorsque le contacteur
est mis sur ON et s'éteint lorsque le
moteur démarre.
En cours de conduite
Tableau de bord et affichage
4-35

Type A/Type B
Le témoin/indication d'avertissement
d'anomalie de la direction assistée
s'allume ou clignote en cas d'anomalie
avec la direction assistée tandis que le
moteur tourne.
Si le témoin/indication d'avertissement
s'allume ou clignote, garer immédiatement
le véhicule dans un endroit sûr et couper
le moteur.
Si le témoin/indication d'avertissement ne
s'éteint pas même si le moteur est ensuite
redémarré, consulter un concessionnaire
agréé Mazda.
REMARQUE
lSi le témoin/indication d'avertissement
s'allume ou clignote, la direction assistée
ne fonctionnera pas normalement. Dans ce
cas, il est encore possible d'opérer le volant
de direction, mais il se peut que l'opération
semble plus difficile par rapport à la
normale et le volant de direction risque de
vibrer lorsqu'on l'opère.
lSi l'on secoue le volant de direction
alternativement vers la gauche et la droite
pendant que le véhicule est arrêté ou qu'il
se déplace très lentement, le système de
direction assistée passera en mode de
protection, ce qui rendra la rotation du
volant plus difficile; toutefois, ceci
n'indique aucune anomalie. Si ceci se
produit, stationner le véhicule dans un lieu
sûr et attendre quelques minutes que le
système revienne à un état normal.
qVoyant du système de coussins
d'air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité avant
est normal, le voyant s'allume lorsque le
contacteur est mis à ON ou après que le
moteur soit lancé. Le voyant s'éteint après
une période de temps spécifiée.
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur est mis à ON. Dans un de ces
cas, s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système
risque de ne pas fonctionner en cas
d'accident.
PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
4-36
En cours de conduite
Tableau de bord et affichage

qVoyant de niveau bas de carburant
Ce voyant indique que le réservoir sera
bientôt vide.
Faire le plein dès que possible.
qIndication d'avertissement/témoin
de vérification du bouchon du
réservoir de carburant
í
Type B
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Type A/Type B
Si le voyant/indication de vérification du
bouchon du réservoir de carburant
s'allume pendant que vous conduisez, il
est possible que le bouchon du réservoir
de carburant ne soit pas installé
correctement. Arrêter le moteur et
réinstaller le bouchon de réservoir de
carburant.
Se référer au Bouchon de réservoir de
carburant à la page 3-27.
qVoyant de ceintures de sécurité
Siège du conducteur
Siège du passager avantí
Avec voyant pour le siège du passager
avant
Le voyant de ceintures de sécurité
s'allume si le siège conducteur ou
passager avant est occupé et la ceinture
n'est pas bouclée lorsque le contacteur est
sur ON.
Sans voyant pour le siège du passager
avant
Le voyant de ceintures de sécurité
s'allume si le siège conducteur est occupé
et la ceinture n'est pas bouclée lorsque le
contacteur est sur ON.
En cours de conduite
Tableau de bord et affichage
4-37íCertains modèles.

Rappel de bouclage des ceintures de
sécurité
REMARQUE
Consulter un concessionnaire agréé Mazda
pour désactiver ou réactiver le rappel de
bouclage des ceintures de sécurité. Bien que le
rappel de bouclage de ceinture de sécurité
puisse être désactivé, le faire est contraire au
but du système qui est d'avertir le conducteur
et le passager avant que leurs ceintures de
sécurité ne sont pas attachées. Mazda
recommande de ne pas désactiver le rappel de
bouclage de ceinture de sécurité afin de ne pas
mettre en danger le conducteur et le passager
avant.
Siège avant
Si l'on conduit le véhicule alors que la
ceinture de sécurité du conducteur ou du
passager avant n'est pas bouclée, le voyant
de ceintures de sécurité s'allume et une
alarme sonore retentit.
REMARQUE
Certains modèles n'ont pas la fonction de
rappel de ceinture de sécurité pour le siège du
passager avant.
Si la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée
(uniquement lorsque le siège du passager
avant est occupé) et si le véhicule est
conduit à une vitesse dépassant 20 km/h
(12 mi/h) environ, le voyant clignotera et
un bip sonore retentira. Après un court
délai, le voyant cesse de clignoter et reste
allumé et le bip sonore cesse.
Tant qu'une ceinture de sécurité n'est pas
bouclée ou avant l'écoulement d'un temps
donné, le bip sonore ne s'arrêtera pas
même si la vitesse du véhicule ralentit à
moins de 20 km/h (12 mi/h).REMARQUE
lLe voyant clignote et un signal sonore
d'avertissement se fait entendre pendant
environ 6 secondes si la ceinture de sécurité
du conducteur n'est pas bouclée lorsque le
contacteur est mis sur ON.
lSi la ceinture de sécurité du conducteur ou
du passager avant n'est pas bouclée après
l'arrêt du bip sonore (le voyant reste
allumé) et si la vitesse du véhicule dépasse
20 km/h (12 mi/h), le voyant clignote et le
bip sonore retentit à nouveau.
lSi des objets lourds sont placés sur le siège
du passager avant, il est possible que la
fonction de voyant/bip de ceinture de
sécurité du passager avant s'enclenche,
selon le poids de ces objets.
lPour permettre au capteur de chargement
du siège de passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège pour vous
asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
lLorsqu'un petit enfant s'assoit sur le siège
du passager avant, il est possible que le
voyant ne s'enclenche pas.
qIndication d'avertissement/
voyant de portière ouverte
Type A
Type B
4-38
En cours de conduite
Tableau de bord et affichage

Type A
Cette indication d'avertissement s'allume
lorsqu'une des portières n'est pas
correctement fermée.
Bien fermer la portière avant de conduire
le véhicule.
Type B
Ce voyant s'allume lorsqu'une des
portières ou le hayon n'est pas
correctement fermé.
Bien fermer la portière ou le hayon avant
de conduire le véhicule.
qIndication d'avertissement de hayon
ouvert (Tableau de bord de type A)í
Cette indication d'avertissement s'allume
lorsque le hayon n'est pas bien fermé.
Bien fermer le hayon avant de conduire le
véhicule.
qIndication d'avertissement/voyant
de niveau bas du liquide lave-glaceí
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 6-27).
qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le voyant s'allume et un bip sonore
retentit lorsque la pression de gonflage
d'un ou plusieurs des pneus est trop basse
et il clignote en cas d'anomalie du
système.
En cours de conduite
Tableau de bord et affichage
4-39íCertains modèles.
