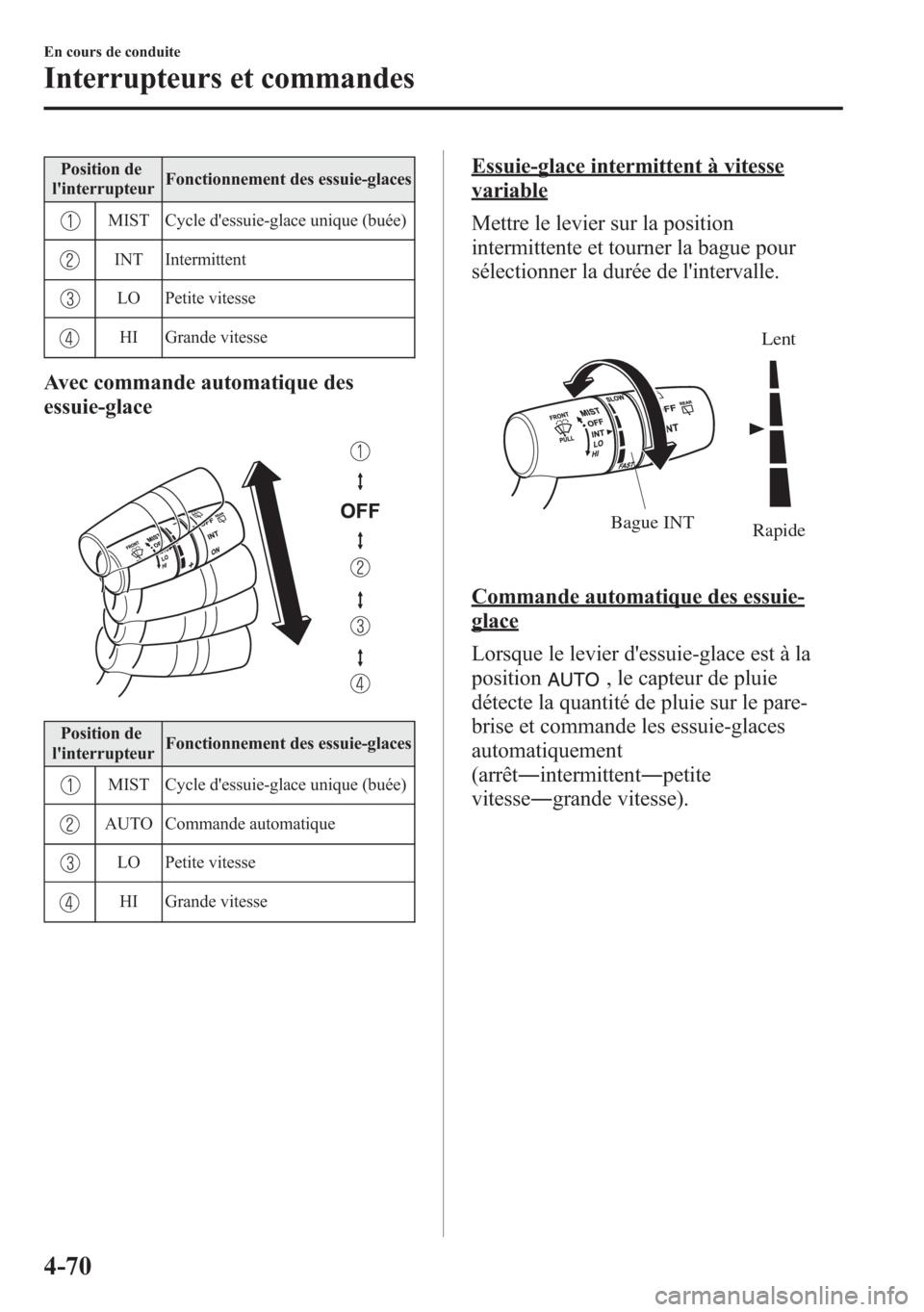

MAZDA MODEL CX-5 2014 Manuel du propriétaire (in French)

Position de
l'interrupteurFonctionnement des essuie-glaces
MIST Cycle d'essuie-glace unique (buée)
INT Intermittent
LO Petite vitesse
HI Grande vitesse
Avec commande automatique des
essuie-glace
Position de
l'interrupteurFonctionnement des essuie-glaces
MIST Cycle d'essuie-glace unique (buée)
AUTO Commande automatique
LO Petite vitesse
HI Grande vitesse
Essuie-glace intermittent à vitesse
variable
Mettre le levier sur la position
intermittente et tourner la bague pour
sélectionner la durée de l'intervalle.
Bague INTRapide
Lent
Commande automatique des essuie-
glace
Lorsque le levier d'essuie-glace est à la
position
, le capteur de pluie
détecte la quantité de pluie sur le pare-
brise et commande les essuie-glaces
automatiquement
(arrêt―intermittent―petite
vitesse―grande vitesse).
4-70
En cours de conduite
Interrupteurs et commandes

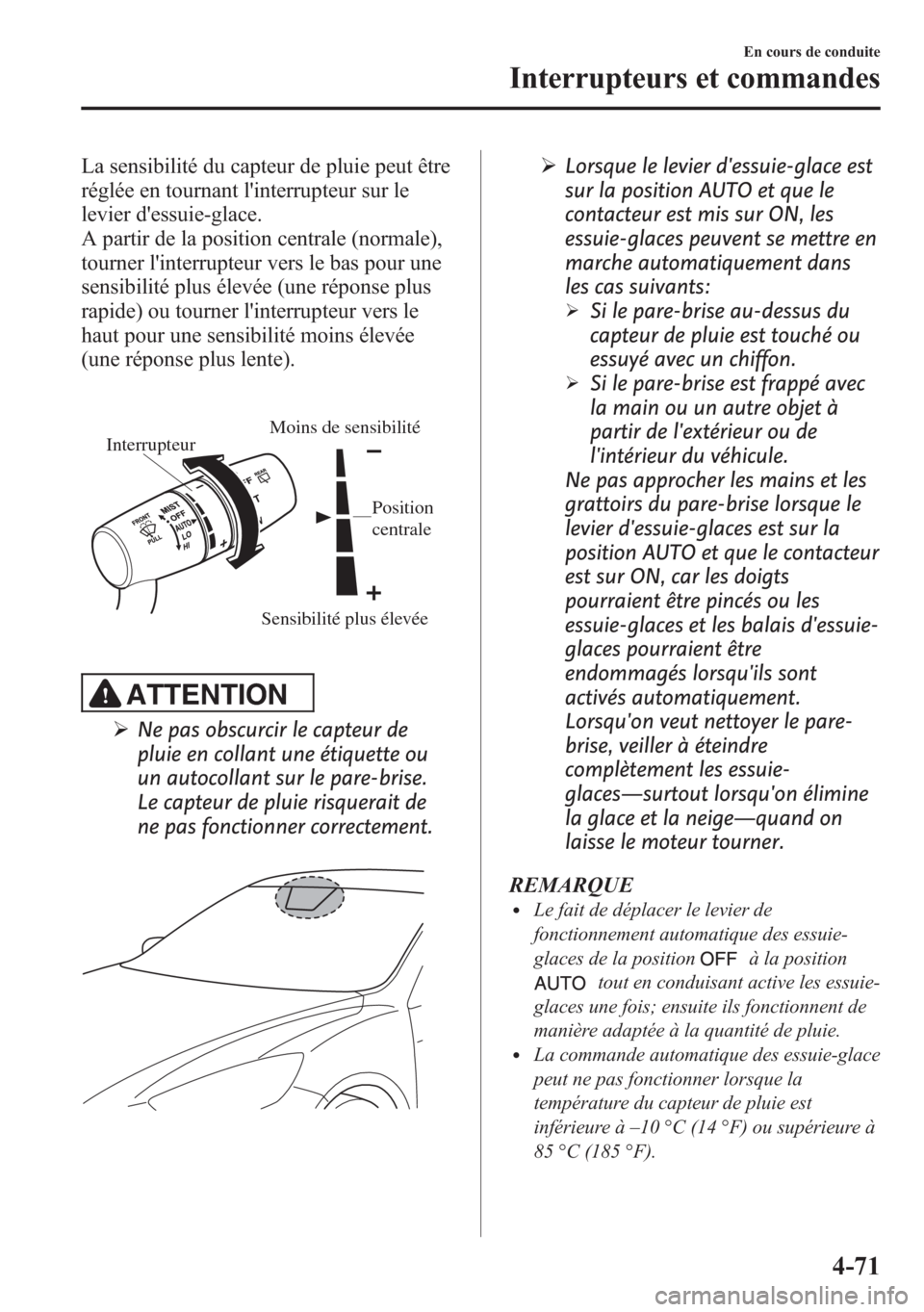

La sensibilité du capteur de pluie peut être
réglée en tournant l'interrupteur sur le
levier d'essuie-glace.
A partir de la position centrale (normale),
tourner l'interrupteur vers le bas pour une
sensibilité plus élevée (une réponse plus
rapide) ou tourner l'interrupteur vers le
haut pour une sensibilité moins élevée
(une réponse plus lente).
Sensibilité plus élevée
Moins de sensibilitéInterrupteur
Position
centrale
ATTENTION
ØNe pas obscurcir le capteur de
pluie en collant une étiquette ou
un autocollant sur le pare-brise.
Le capteur de pluie risquerait de
ne pas fonctionner correctement.
ØLorsque le levier d'essuie-glace est
sur la position AUTO et que le
contacteur est mis sur ON, les
essuie-glaces peuvent se mettre en
marche automatiquement dans
les cas suivants:
ØSi le pare-brise au-dessus du
capteur de pluie est touché ou
essuyé avec un chiffon.
ØSi le pare-brise est frappé avec
la main ou un autre objet à
partir de l'extérieur ou de
l'intérieur du véhicule.
Ne pas approcher les mains et les
grattoirs du pare-brise lorsque le
levier d'essuie-glaces est sur la
position AUTO et que le contacteur
est sur ON, car les doigts
pourraient être pincés ou les
essuie-glaces et les balais d'essuie-
glaces pourraient être
endommagés lorsqu'ils sont
activés automatiquement.
Lorsqu'on veut nettoyer le pare-
brise, veiller à éteindre
complètement les essuie-
glaces―surtout lorsqu'on élimine
la glace et la neige―quand on
laisse le moteur tourner.
REMARQUE
lLe fait de déplacer le levier de
fonctionnement automatique des essuie-
glaces de la position
à la position
tout en conduisant active les essuie-
glaces une fois; ensuite ils fonctionnent de
manière adaptée à la quantité de pluie.
lLa commande automatique des essuie-glace
peut ne pas fonctionner lorsque la
température du capteur de pluie est
inférieure à_
10 °C (14 °F) ou supérieure à
85 °C (185 °F).
En cours de conduite
Interrupteurs et commandes
4-71

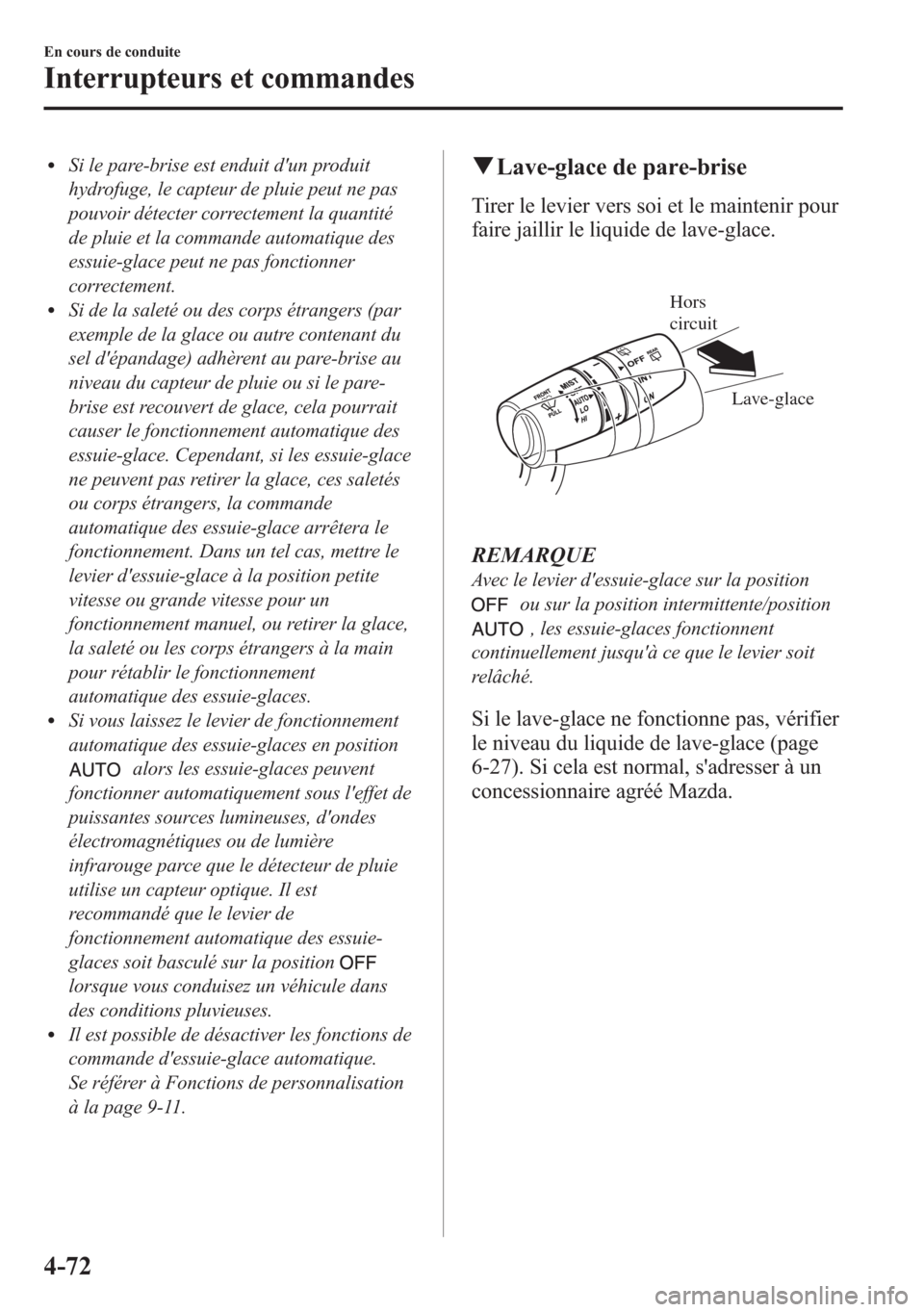

lSi le pare-brise est enduit d'un produit
hydrofuge, le capteur de pluie peut ne pas
pouvoir détecter correctement la quantité
de pluie et la commande automatique des
essuie-glace peut ne pas fonctionner
correctement.
lSi de la saleté ou des corps étrangers (par
exemple de la glace ou autre contenant du
sel d'épandage) adhèrent au pare-brise au
niveau du capteur de pluie ou si le pare-
brise est recouvert de glace, cela pourrait
causer le fonctionnement automatique des
essuie-glace. Cependant, si les essuie-glace
ne peuvent pas retirer la glace, ces saletés
ou corps étrangers, la commande
automatique des essuie-glace arrêtera le
fonctionnement. Dans un tel cas, mettre le
levier d'essuie-glace à la position petite
vitesse ou grande vitesse pour un
fonctionnement manuel, ou retirer la glace,
la saleté ou les corps étrangers à la main
pour rétablir le fonctionnement
automatique des essuie-glaces.
lSi vous laissez le levier de fonctionnement
automatique des essuie-glaces en position
alors les essuie-glaces peuvent
fonctionner automatiquement sous l'effet de
puissantes sources lumineuses, d'ondes
électromagnétiques ou de lumière
infrarouge parce que le détecteur de pluie
utilise un capteur optique. Il est
recommandé que le levier de
fonctionnement automatique des essuie-
glaces soit basculé sur la position
lorsque vous conduisez un véhicule dans
des conditions pluvieuses.
lIl est possible de désactiver les fonctions de
commande d'essuie-glace automatique.
Se référer à Fonctions de personnalisation
à la page 9-11.
qLave-glace de pare-brise
Tirer le levier vers soi et le maintenir pour
faire jaillir le liquide de lave-glace.
Lave-glace Hors
circuit
REMARQUE
Avec le levier d'essuie-glace sur la position
ou sur la position intermittente/position
, les essuie-glaces fonctionnent
continuellement jusqu'à ce que le levier soit
relâché.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
6-27). Si cela est normal, s'adresser à un
concessionnaire agréé Mazda.
4-72
En cours de conduite
Interrupteurs et commandes

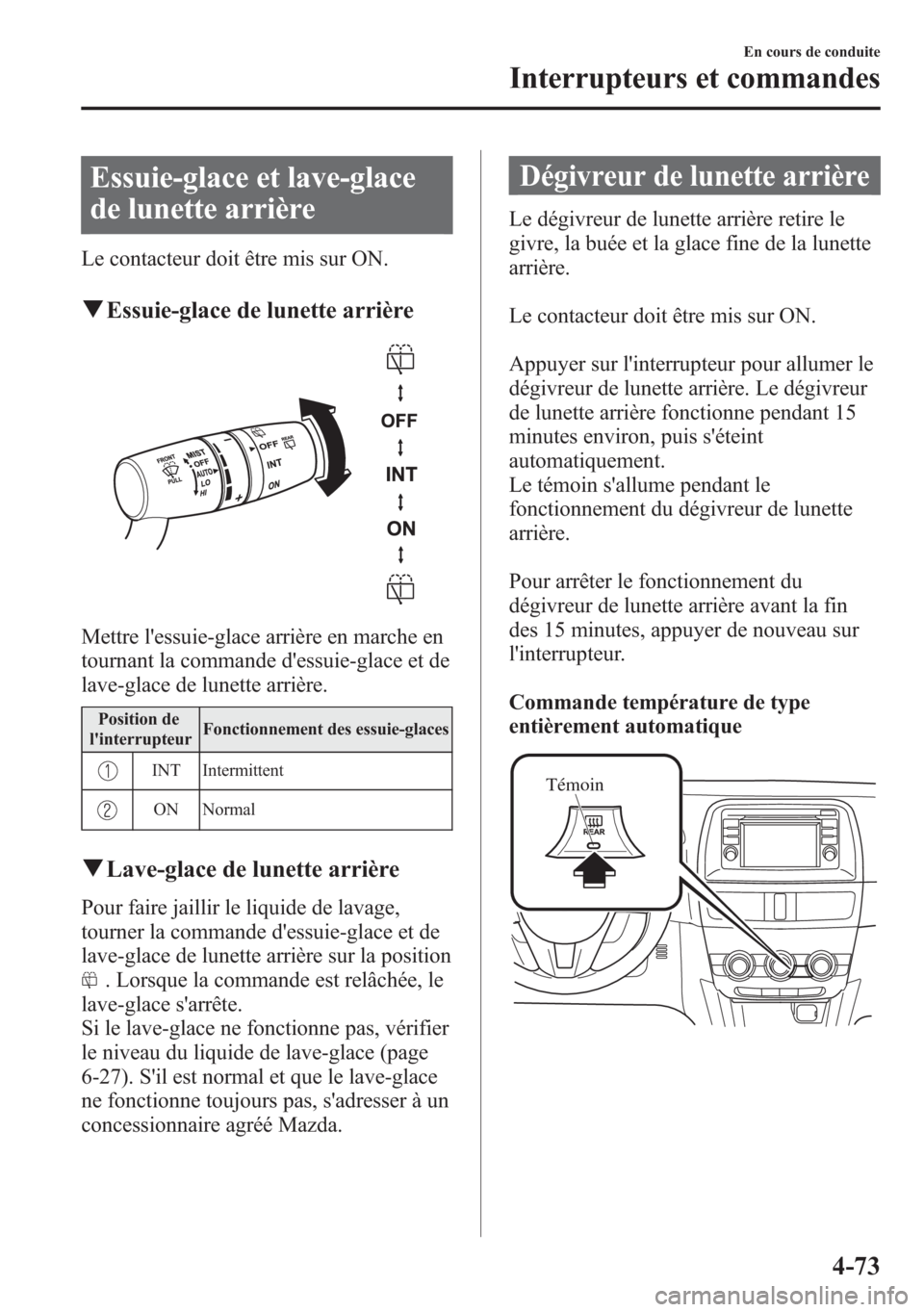

Essuie-glace et lave-glace
de lunette arrière
Le contacteur doit être mis sur ON.
qEssuie-glace de lunette arrière
Mettre l'essuie-glace arrière en marche en
tournant la commande d'essuie-glace et de
lave-glace de lunette arrière.
Position de
l'interrupteurFonctionnement des essuie-glaces
INT Intermittent
ON Normal
qLave-glace de lunette arrière
Pour faire jaillir le liquide de lavage,
tourner la commande d'essuie-glace et de
lave-glace de lunette arrière sur la position
. Lorsque la commande est relâchée, le
lave-glace s'arrête.
Si le lave-glace ne fonctionne pas, vérifier
le niveau du liquide de lave-glace (page
6-27). S'il est normal et que le lave-glace
ne fonctionne toujours pas, s'adresser à un
concessionnaire agréé Mazda.
Dégivreur de lunette arrière
Le dégivreur de lunette arrière retire le
givre, la buée et la glace fine de la lunette
arrière.
Le contacteur doit être mis sur ON.
Appuyer sur l'interrupteur pour allumer le
dégivreur de lunette arrière. Le dégivreur
de lunette arrière fonctionne pendant 15
minutes environ, puis s'éteint
automatiquement.
Le témoin s'allume pendant le
fonctionnement du dégivreur de lunette
arrière.
Pour arrêter le fonctionnement du
dégivreur de lunette arrière avant la fin
des 15 minutes, appuyer de nouveau sur
l'interrupteur.
Commande température de type
entièrement automatique
Témoin
En cours de conduite
Interrupteurs et commandes
4-73

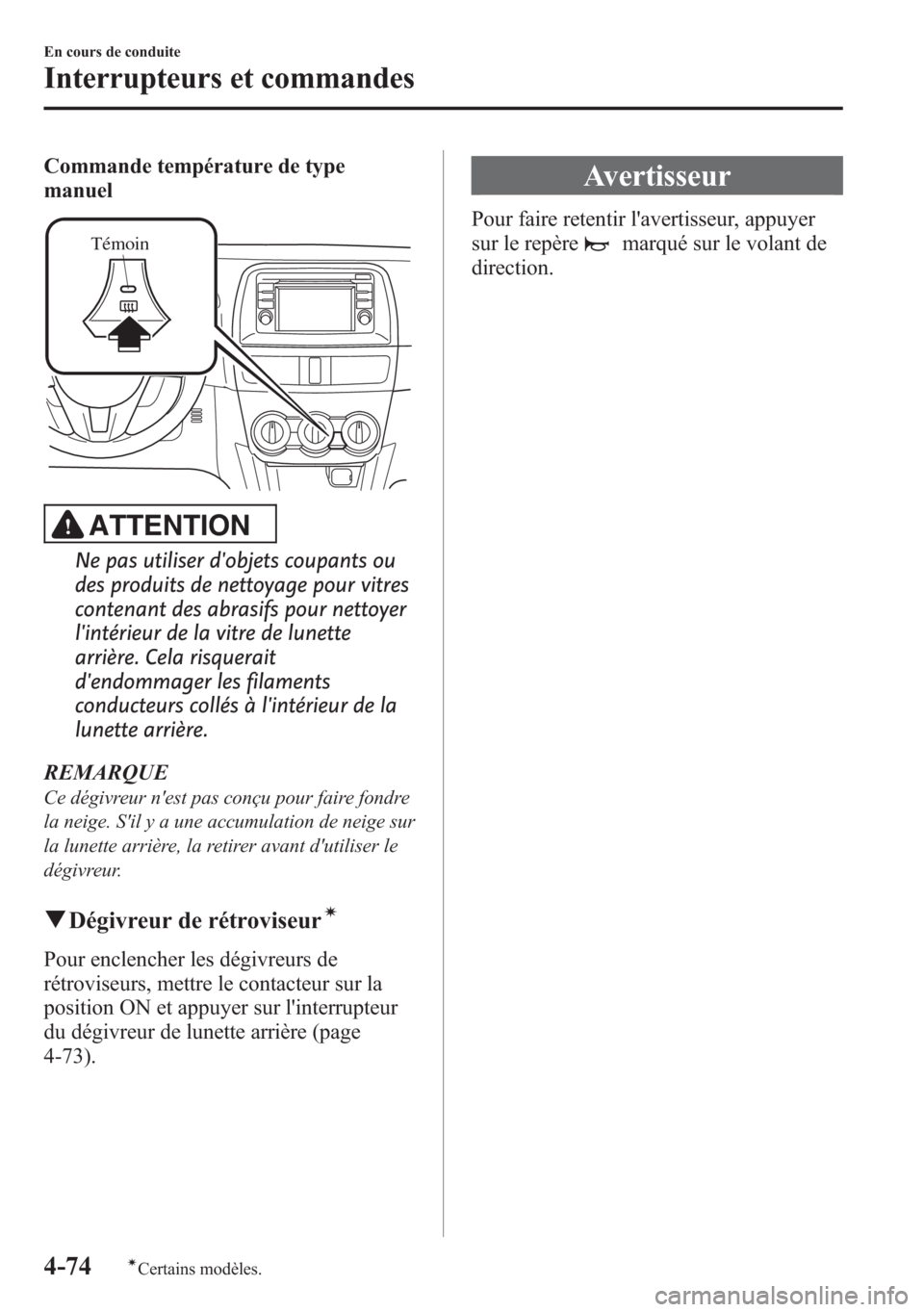

Commande température de type
manuel
Témoin
ATTENTION
Ne pas utiliser d'objets coupants ou
des produits de nettoyage pour vitres
contenant des abrasifs pour nettoyer
l'intérieur de la vitre de lunette
arrière. Cela risquerait
d'endommager les filaments
conducteurs collés à l'intérieur de la
lunette arrière.
REMARQUE
Ce dégivreur n'est pas conçu pour faire fondre
la neige. S'il y a une accumulation de neige sur
la lunette arrière, la retirer avant d'utiliser le
dégivreur.
qDégivreur de rétroviseurí
Pour enclencher les dégivreurs de
rétroviseurs, mettre le contacteur sur la
position ON et appuyer sur l'interrupteur
du dégivreur de lunette arrière (page
4-73).
Avertisseur
Pour faire retentir l'avertisseur, appuyer
sur le repère
marqué sur le volant de
direction.
4-74
En cours de conduite
íCertains modèles.
Interrupteurs et commandes

Feux de détresse
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.
Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.
Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront. Les témoins des feux de
détresse s'allument simultanément sur le
tableau de bord.
REMARQUE
lLes clignotants ne fonctionnent pas lorsque
les feux de détresse sont utilisés.
lVérifier les règlements locaux concernant
l'utilisation des feux de détresse lors du
remorquage du véhicule afin de s'assurer
que ceci ne constitue pas une infraction.
Système de télécommande
HomeLink
í
REMARQUE
HomeLink et le logo HomeLink sont des
marques de commerce enregistrées de Johnson
Controls.
Le système HomeLink remplace jusqu'à 3
télécommandes en un seul composant
intégré an rétroviseur à anti-éblouissement
automatique. Il est possible de
commander des portes de garage, des
barrières et autres dispositifs en appuyant
sur les touches HomeLink sur le
rétroviseur à anti-éblouissement
automatique.
Touche HomeLink
Témoin
En cours de conduite
Interrupteurs et commandes
4-75íCertains modèles.

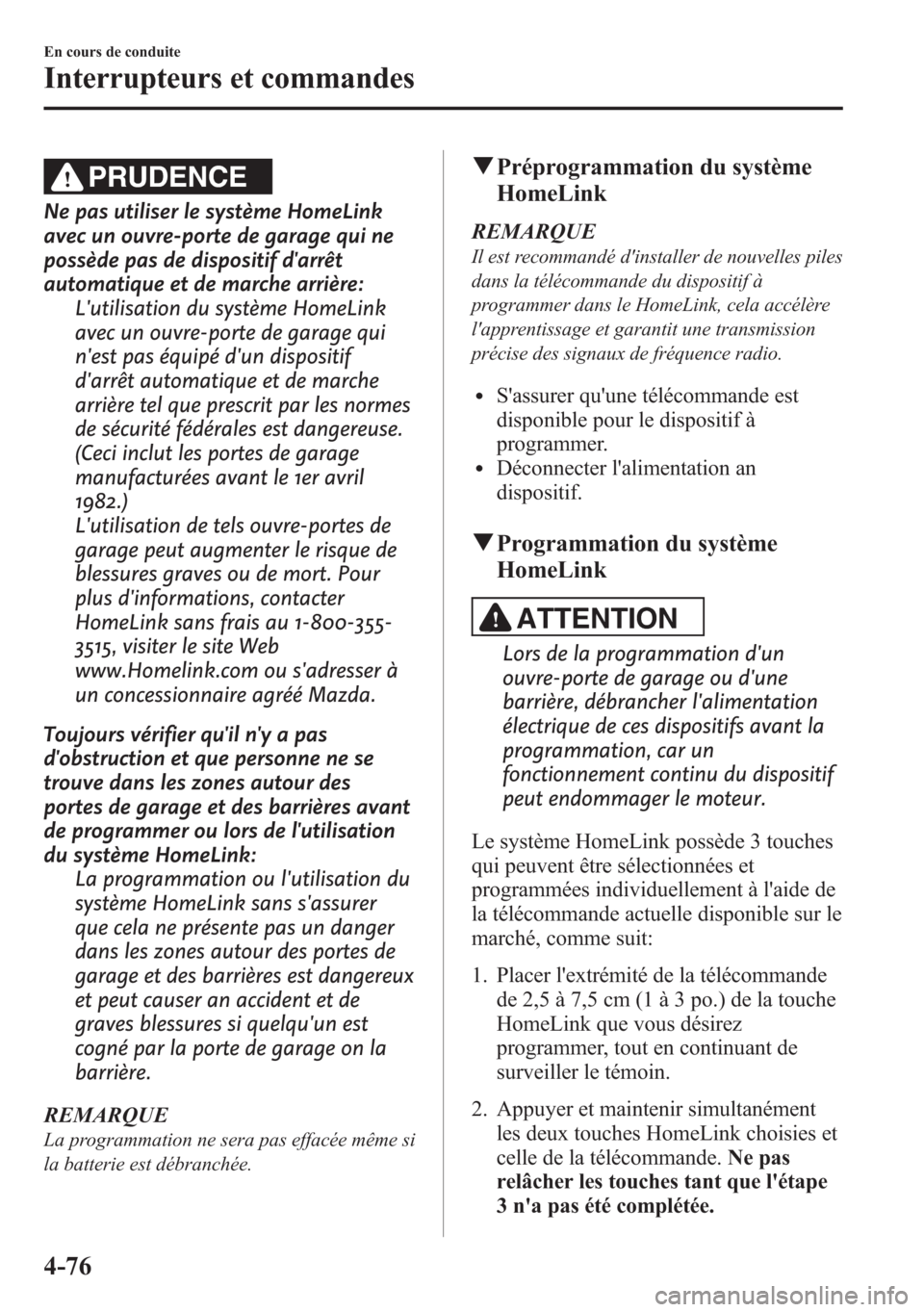

PRUDENCE
Ne pas utiliser le système HomeLink
avec un ouvre-porte de garage qui ne
possède pas de dispositif d'arrêt
automatique et de marche arrière:
L'utilisation du système HomeLink
avec un ouvre-porte de garage qui
n'est pas équipé d'un dispositif
d'arrêt automatique et de marche
arrière tel que prescrit par les normes
de sécurité fédérales est dangereuse.
(Ceci inclut les portes de garage
manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de
garage peut augmenter le risque de
blessures graves ou de mort. Pour
plus d'informations, contacter
HomeLink sans frais au 1-800-355-
3515, visiter le site Web
www.Homelink.com ou s'adresser à
un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se
trouve dans les zones autour des
portes de garage et des barrières avant
de programmer ou lors de l'utilisation
du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer
que cela ne présente pas un danger
dans les zones autour des portes de
garage et des barrières est dangereux
et peut causer an accident et de
graves blessures si quelqu'un est
cogné par la porte de garage on la
barrière.
REMARQUE
La programmation ne sera pas effacée même si
la batterie est débranchée.
qPréprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles piles
dans la télécommande du dispositif à
programmer dans le HomeLink, cela accélère
l'apprentissage et garantit une transmission
précise des signaux de fréquence radio.
lS'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
lDéconnecter l'alimentation an
dispositif.
qProgrammation du système
HomeLink
ATTENTION
Lors de la programmation d'un
ouvre-porte de garage ou d'une
barrière, débrancher l'alimentation
électrique de ces dispositifs avant la
programmation, car un
fonctionnement continu du dispositif
peut endommager le moteur.
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Placer l'extrémité de la télécommande
de 2,5 à 7,5 cm (1 à 3 po.) de la touche
HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
2. Appuyer et maintenir simultanément
les deux touches HomeLink choisies et
celle de la télécommande.Ne pas
relâcher les touches tant que l'étape
3 n'a pas été complétée.
4-76
En cours de conduite
Interrupteurs et commandes

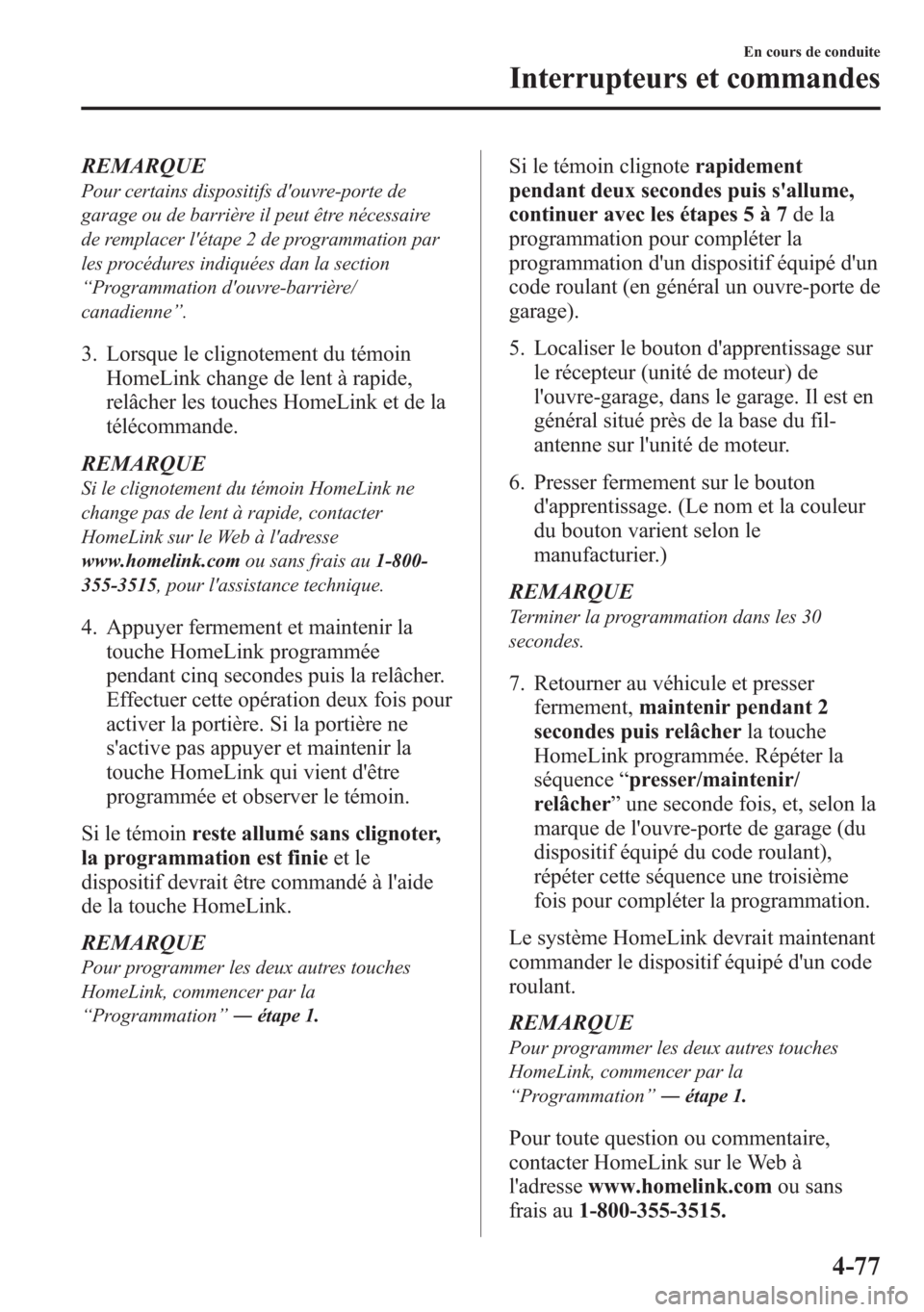

REMARQUE
Pour certains dispositifs d'ouvre-porte de
garage ou de barrière il peut être nécessaire
de remplacer l'étape 2 de programmation par
les procédures indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
3. Lorsque le clignotement du témoin
HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
REMARQUE
Si le clignotement du témoin HomeLink ne
change pas de lent à rapide, contacter
HomeLink sur le Web à l'adresse
www.homelink.comou sans frais au1-800-
355-3515, pour l'assistance technique.
4. Appuyer fermement et maintenir la
touche HomeLink programmée
pendant cinq secondes puis la relâcher.
Effectuer cette opération deux fois pour
activer la portière. Si la portière ne
s'active pas appuyer et maintenir la
touche HomeLink qui vient d'être
programmée et observer le témoin.
Si le témoinreste allumé sans clignoter,
la programmation est finieet le
dispositif devrait être commandé à l'aide
de la touche HomeLink.
REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation”―étape 1.
Si le témoin clignoterapidement
pendant deux secondes puis s'allume,
continuer avec les étapes 5 à 7de la
programmation pour compléter la
programmation d'un dispositif équipé d'un
code roulant (en général un ouvre-porte de
garage).
5. Localiser le bouton d'apprentissage sur
le récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du fil-
antenne sur l'unité de moteur.
6. Presser fermement sur le bouton
d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les 30
secondes.
7. Retourner au véhicule et presser
fermement,maintenir pendant 2
secondes puis relâcherla touche
HomeLink programmée. Répéter la
séquence“presser/maintenir/
relâcher”une seconde fois, et, selon la
marque de l'ouvre-porte de garage (du
dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour compléter la programmation.
Le système HomeLink devrait maintenant
commander le dispositif équipé d'un code
roulant.
REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation”―étape 1.
Pour toute question ou commentaire,
contacter HomeLink sur le Web à
l'adressewww.homelink.comou sans
frais au1-800-355-3515.
En cours de conduite
Interrupteurs et commandes
4-77

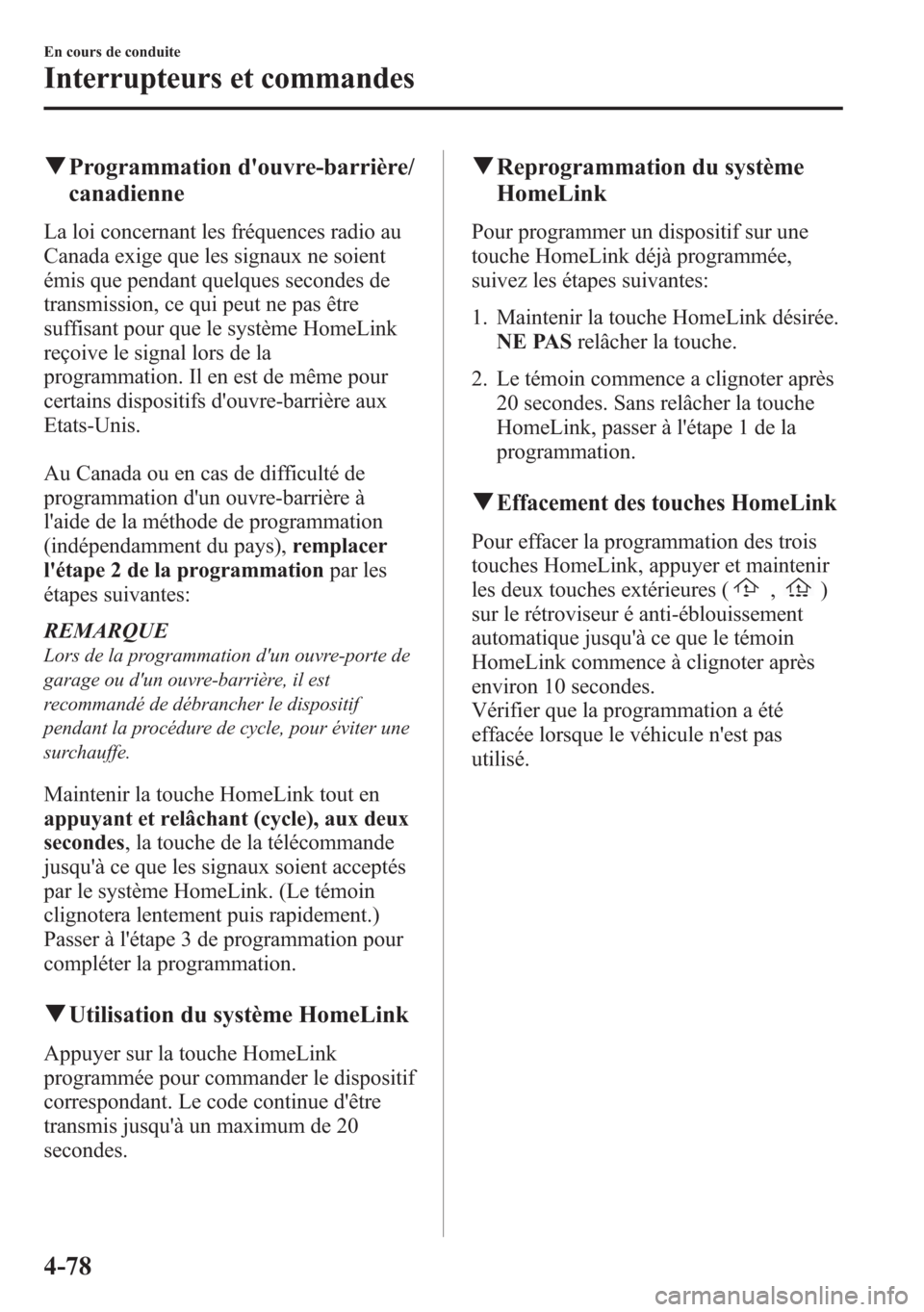

qProgrammation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis que pendant quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la
programmation. Il en est de même pour
certains dispositifs d'ouvre-barrière aux
Etats-Unis.
Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à
l'aide de la méthode de programmation
(indépendamment du pays),remplacer
l'étape 2 de la programmationpar les
étapes suivantes:
REMARQUE
Lors de la programmation d'un ouvre-porte de
garage ou d'un ouvre-barrière, il est
recommandé de débrancher le dispositif
pendant la procédure de cycle, pour éviter une
surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes, la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 3 de programmation pour
compléter la programmation.
qUtilisation du système HomeLink
Appuyer sur la touche HomeLink
programmée pour commander le dispositif
correspondant. Le code continue d'être
transmis jusqu'à un maximum de 20
secondes.
qReprogrammation du système
HomeLink
Pour programmer un dispositif sur une
touche HomeLink déjà programmée,
suivez les étapes suivantes:
1. Maintenir la touche HomeLink désirée.
NE PASrelâcher la touche.
2. Le témoin commence a clignoter après
20 secondes. Sans relâcher la touche
HomeLink, passer à l'étape 1 de la
programmation.
qEffacement des touches HomeLink
Pour effacer la programmation des trois
touches HomeLink, appuyer et maintenir
les deux touches extérieures (
,)
sur le rétroviseur é anti-éblouissement
automatique jusqu'à ce que le témoin
HomeLink commence à clignoter après
environ 10 secondes.
Vérifier que la programmation a été
effacée lorsque le véhicule n'est pas
utilisé.
4-78
En cours de conduite
Interrupteurs et commandes

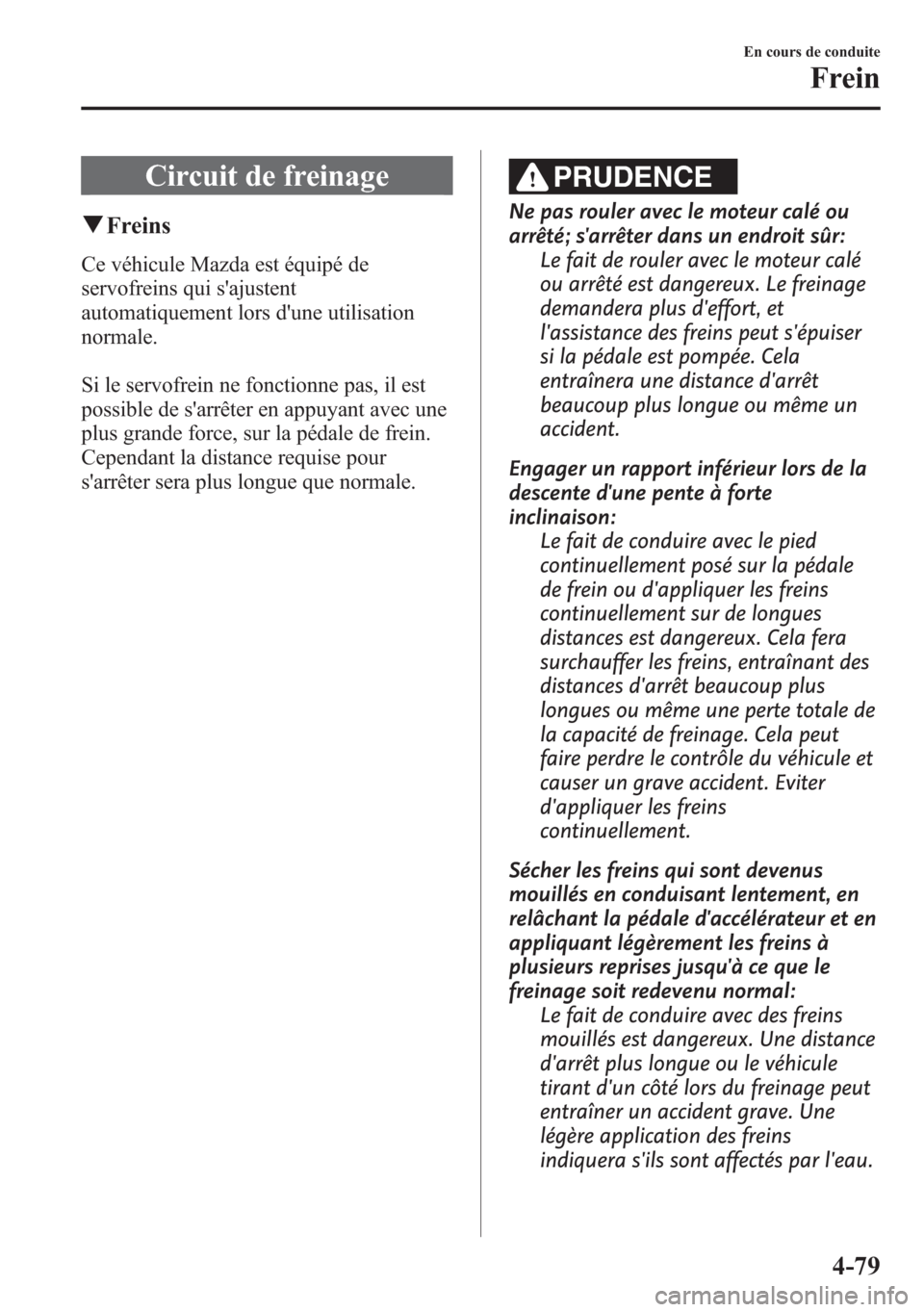

Circuit de freinage
qFreins
Ce véhicule Mazda est équipé de
servofreins qui s'ajustent
automatiquement lors d'une utilisation
normale.
Si le servofrein ne fonctionne pas, il est
possible de s'arrêter en appuyant avec une
plus grande force, sur la pédale de frein.
Cependant la distance requise pour
s'arrêter sera plus longue que normale.
PRUDENCE
Ne pas rouler avec le moteur calé ou
arrêté; s'arrêter dans un endroit sûr:
Le fait de rouler avec le moteur calé
ou arrêté est dangereux. Le freinage
demandera plus d'effort, et
l'assistance des freins peut s'épuiser
si la pédale est pompée. Cela
entraînera une distance d'arrêt
beaucoup plus longue ou même un
accident.
Engager un rapport inférieur lors de la
descente d'une pente à forte
inclinaison:
Le fait de conduire avec le pied
continuellement posé sur la pédale
de frein ou d'appliquer les freins
continuellement sur de longues
distances est dangereux. Cela fera
surchauffer les freins, entraînant des
distances d'arrêt beaucoup plus
longues ou même une perte totale de
la capacité de freinage. Cela peut
faire perdre le contrôle du véhicule et
causer un grave accident. Eviter
d'appliquer les freins
continuellement.
Sécher les freins qui sont devenus
mouillés en conduisant lentement, en
relâchant la pédale d'accélérateur et en
appliquant légèrement les freins à
plusieurs reprises jusqu'à ce que le
freinage soit redevenu normal:
Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s'ils sont affectés par l'eau.
En cours de conduite
Frein
4-79
