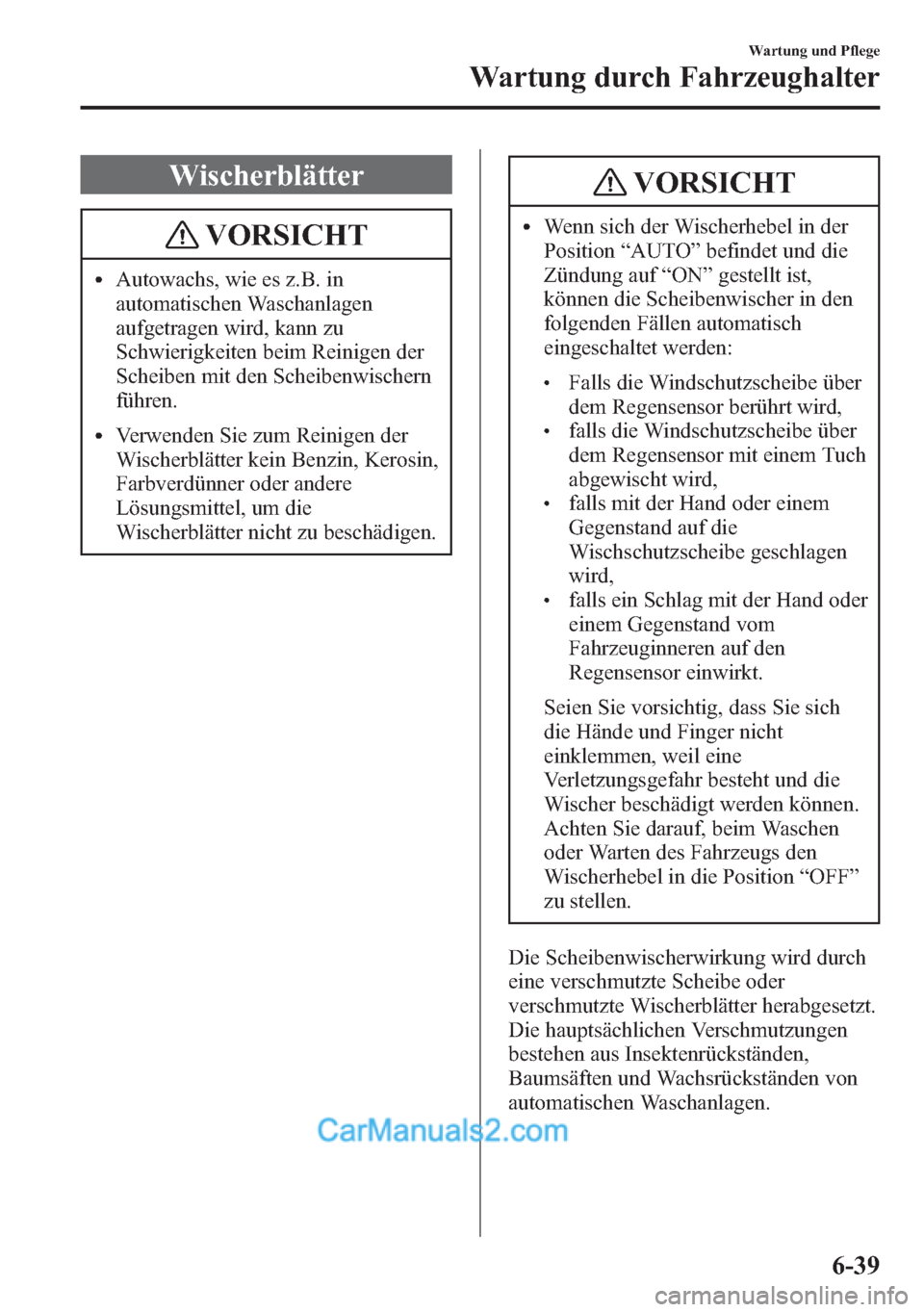

Wischerblätter
VORSICHT
lAutowachs, wie es z.B. in
automatischen Waschanlagen
aufgetragen wird, kann zu
Schwierigkeiten beim Reinigen der
Scheiben mit den Scheibenwischern
führen.
lVerwenden Sie zum Reinigen der
Wischerblätter kein Benzin, Kerosin,
Farbverdünner oder andere
Lösungsmittel, um die
Wischerblätter nicht zu beschädigen.
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor berührt wird,
lfalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
abgewischt wird,
lfalls mit der Hand oder einem
Gegenstand auf die
Wischschutzscheibe geschlagen
wird,
lfalls ein Schlag mit der Hand oder
einem Gegenstand vom
Fahrzeuginneren auf den
Regensensor einwirkt.
Seien Sie vorsichtig, dass Sie sich
die Hände und Finger nicht
einklemmen, weil eine
Verletzungsgefahr besteht und die
Wischer beschädigt werden können.
Achten Sie darauf, beim Waschen
oder Warten des Fahrzeugs den
Wischerhebel in die Position“OFF”
zu stellen.
Die Scheibenwischerwirkung wird durch
eine verschmutzte Scheibe oder
verschmutzte Wischerblätter herabgesetzt.
Die hauptsächlichen Verschmutzungen
bestehen aus Insektenrückständen,
Baumsäften und Wachsrückständen von
automatischen Waschanlagen.
Wartung und Pflege
Wartung durch Fahrzeughalter
6-39

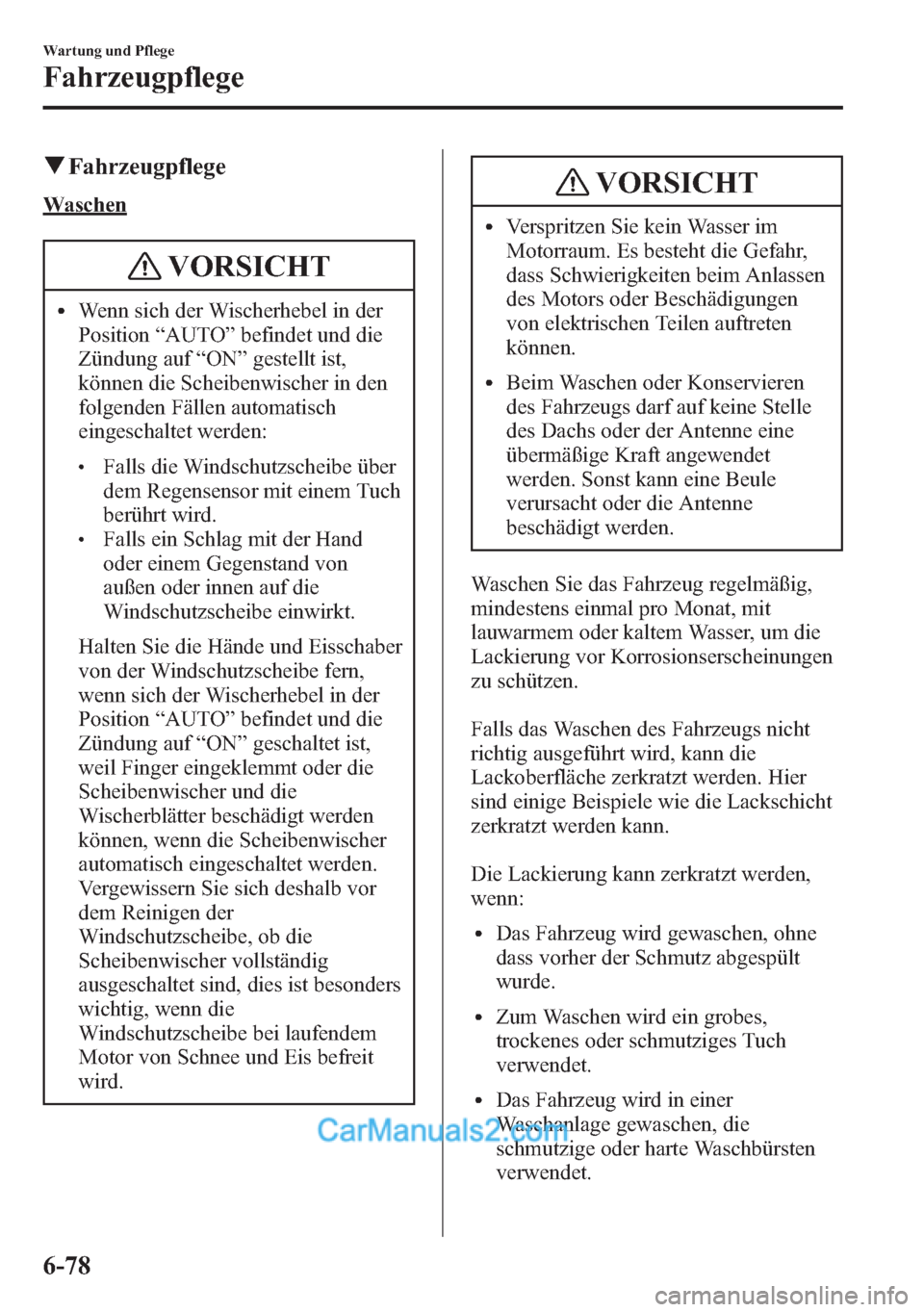

qFahrzeugpflege
Waschen
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
VORSICHT
lVerspritzen Sie kein Wasser im
Motorraum. Es besteht die Gefahr,
dass Schwierigkeiten beim Anlassen
des Motors oder Beschädigungen
von elektrischen Teilen auftreten
können.
lBeim Waschen oder Konservieren
des Fahrzeugs darf auf keine Stelle
des Dachs oder der Antenne eine
übermäßige Kraft angewendet
werden. Sonst kann eine Beule
verursacht oder die Antenne
beschädigt werden.
Waschen Sie das Fahrzeug regelmäßig,
mindestens einmal pro Monat, mit
lauwarmem oder kaltem Wasser, um die
Lackierung vor Korrosionserscheinungen
zu schützen.
Falls das Waschen des Fahrzeugs nicht
richtig ausgeführt wird, kann die
Lackoberfläche zerkratzt werden. Hier
sind einige Beispiele wie die Lackschicht
zerkratzt werden kann.
Die Lackierung kann zerkratzt werden,
wenn:
lDas Fahrzeug wird gewaschen, ohne
dass vorher der Schmutz abgespült
wurde.
lZum Waschen wird ein grobes,
trockenes oder schmutziges Tuch
verwendet.
lDas Fahrzeug wird in einer
Waschanlage gewaschen, die
schmutzige oder harte Waschbürsten
verwendet.
6-78
Wartung und Pflege
Fahrzeugpflege

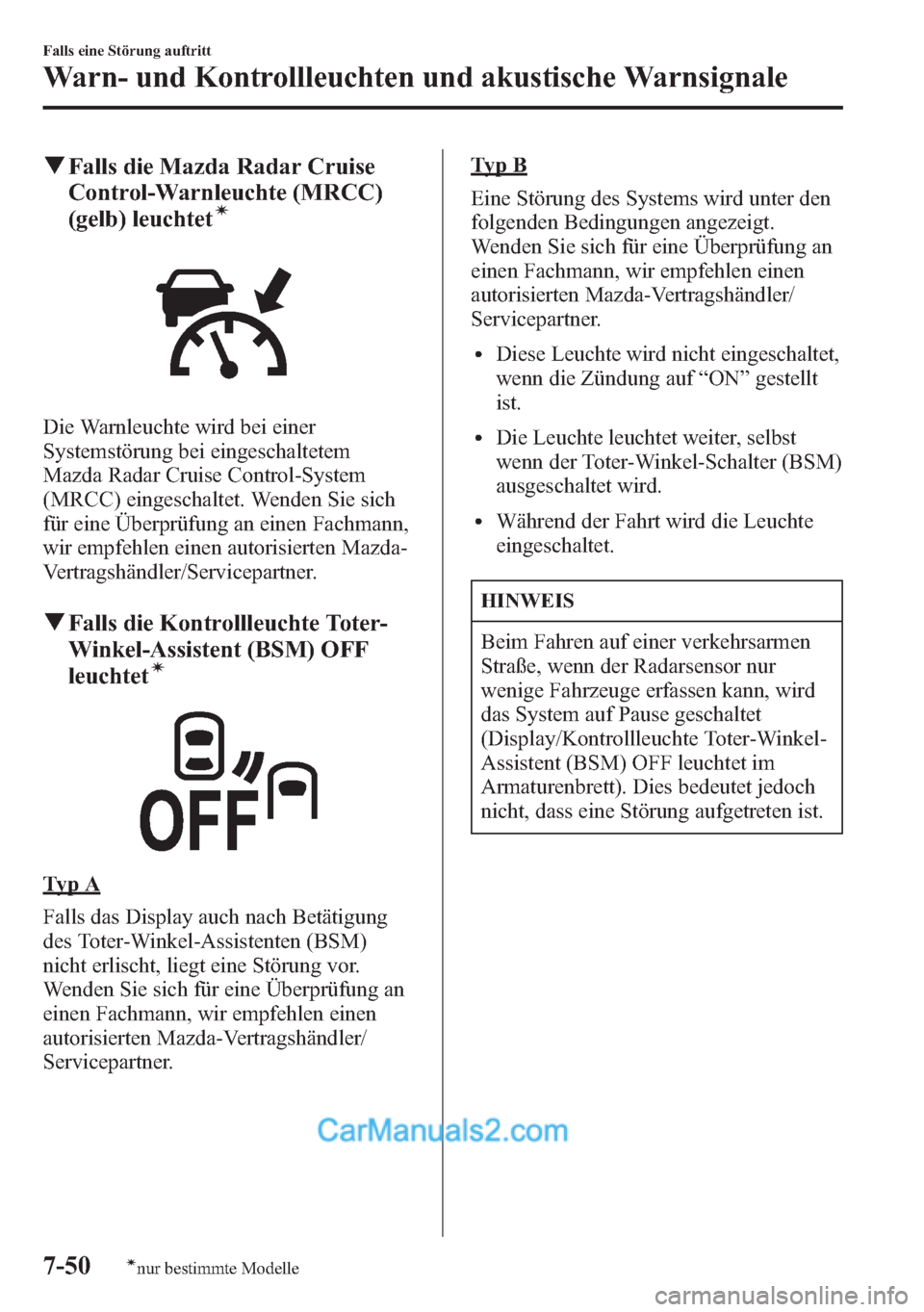

qFalls die Mazda Radar Cruise
Control-Warnleuchte (MRCC)
(gelb) leuchtet
í
Die Warnleuchte wird bei einer
Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System
(MRCC) eingeschaltet. Wenden Sie sich
für eine Überprüfung an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls die Kontrollleuchte Toter-
Winkel-Assistent (BSM) OFF
leuchtet
í
Ty p A
Falls das Display auch nach Betätigung
des Toter-Winkel-Assistenten (BSM)
nicht erlischt, liegt eine Störung vor.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Eine Störung des Systems wird unter den
folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
lDiese Leuchte wird nicht eingeschaltet,
wenn die Zündung auf“ON”gestellt
ist.
lDie Leuchte leuchtet weiter, selbst
wenn der Toter-Winkel-Schalter (BSM)
ausgeschaltet wird.
lWährend der Fahrt wird die Leuchte
eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen
Straße, wenn der Radarsensor nur
wenige Fahrzeuge erfassen kann, wird
das System auf Pause geschaltet
(Display/Kontrollleuchte Toter-Winkel-
Assistent (BSM) OFF leuchtet im
Armaturenbrett). Dies bedeutet jedoch
nicht, dass eine Störung aufgetreten ist.
7-50
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

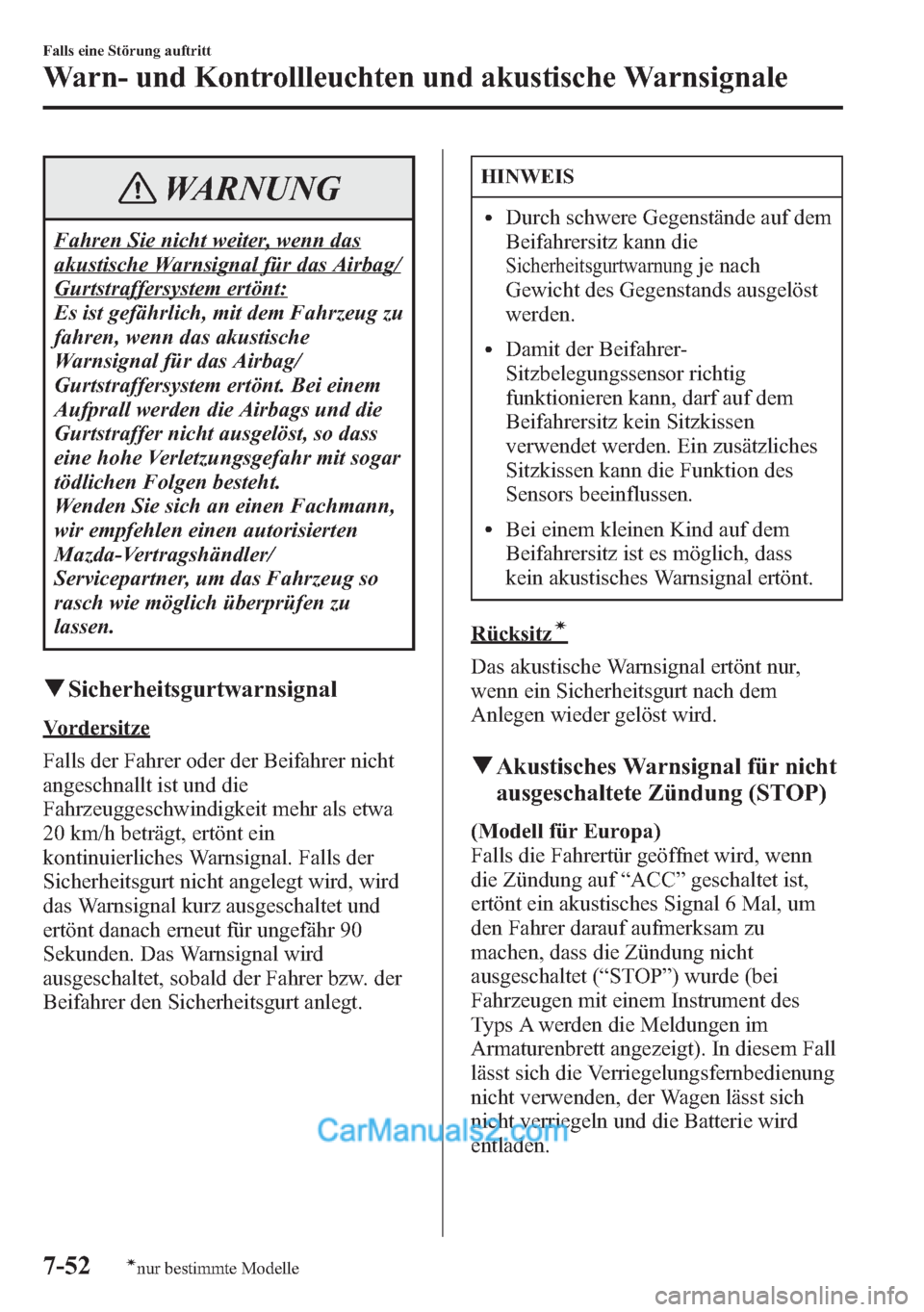

WARNUNG
Fahren Sie nicht weiter, wenn das
akustische Warnsignal für das Airbag/
Gurtstraffersystem ertönt:
Es ist gefährlich, mit dem Fahrzeug zu
fahren, wenn das akustische
Warnsignal für das Airbag/
Gurtstraffersystem ertönt. Bei einem
Aufprall werden die Airbags und die
Gurtstraffer nicht ausgelöst, so dass
eine hohe Verletzungsgefahr mit sogar
tödlichen Folgen besteht.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug so
rasch wie möglich überprüfen zu
lassen.
qSicherheitsgurtwarnsignal
Vordersitze
Falls der Fahrer oder der Beifahrer nicht
angeschnallt ist und die
Fahrzeuggeschwindigkeit mehr als etwa
20 km/h beträgt, ertönt ein
kontinuierliches Warnsignal. Falls der
Sicherheitsgurt nicht angelegt wird, wird
das Warnsignal kurz ausgeschaltet und
ertönt danach erneut für ungefähr 90
Sekunden. Das Warnsignal wird
ausgeschaltet, sobald der Fahrer bzw. der
Beifahrer den Sicherheitsgurt anlegt.
HINWEIS
lDurch schwere Gegenstände auf dem
Beifahrersitz kann die
Sicherheitsgurtwarnungje nach
Gewicht des Gegenstands ausgelöst
werden.
lDamit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinflussen.
lBei einem kleinen Kind auf dem
Beifahrersitz ist es möglich, dass
kein akustisches Warnsignal ertönt.
Rücksitzí
Das akustische Warnsignal ertönt nur,
wenn ein Sicherheitsgurt nach dem
Anlegen wieder gelöst wird.
qAkustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
(Modell für Europa)
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf“ACC”geschaltet ist,
ertönt ein akustisches Signal 6 Mal, um
den Fahrer darauf aufmerksam zu
machen, dass die Zündung nicht
ausgeschaltet (“STOP”) wurde (bei
Fahrzeugen mit einem Instrument des
Typs A werden die Meldungen im
Armaturenbrett angezeigt). In diesem Fall
lässt sich die Verriegelungsfernbedienung
nicht verwenden, der Wagen lässt sich
nicht verriegeln und die Batterie wird
entladen.
7-52
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

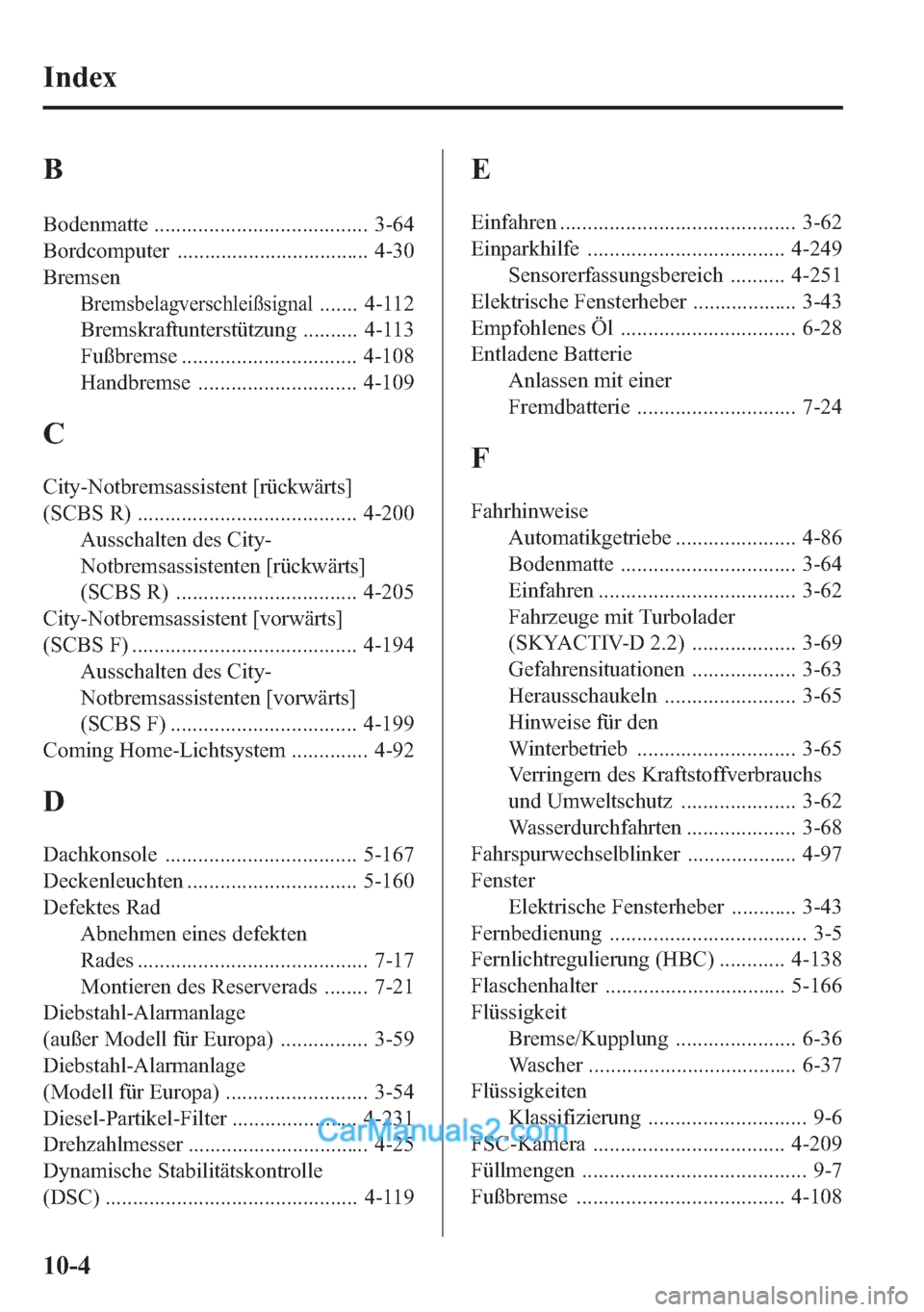

B
Bodenmatte ....................................... 3-64
Bordcomputer ................................... 4-30
Bremsen
Bremsbelagverschleißsignal....... 4-112
Bremskraftunterstützung .......... 4-113
Fußbremse ................................ 4-108
Handbremse ............................. 4-109
C
City-Notbremsassistent [rückwärts]
(SCBS R) ........................................ 4-200
Ausschalten des City-
Notbremsassistenten [rückwärts]
(SCBS R) ................................. 4-205
City-Notbremsassistent [vorwärts]
(SCBS F) ......................................... 4-194
Ausschalten des City-
Notbremsassistenten [vorwärts]
(SCBS F) .................................. 4-199
Coming Home-Lichtsystem .............. 4-92
D
Dachkonsole ................................... 5-167
Deckenleuchten ............................... 5-160
Defektes Rad
Abnehmen eines defekten
Rades .......................................... 7-17
Montieren des Reserverads ........ 7-21
Diebstahl-Alarmanlage
(außer Modell für Europa) ................ 3-59
Diebstahl-Alarmanlage
(Modell für Europa) .......................... 3-54
Diesel-Partikel-Filter ....................... 4-231
Drehzahlmesser ................................. 4-25
Dynamische Stabilitätskontrolle
(DSC) .............................................. 4-119
E
Einfahren ........................................... 3-62
Einparkhilfe .................................... 4-249
Sensorerfassungsbereich .......... 4-251
Elektrische Fensterheber ................... 3-43
Empfohlenes Öl ................................ 6-28
Entladene Batterie
Anlassen mit einer
Fremdbatterie ............................. 7-24
F
Fahrhinweise
Automatikgetriebe ...................... 4-86
Bodenmatte ................................ 3-64
Einfahren .................................... 3-62
Fahrzeuge mit Turbolader
(SKYACTIV-D 2.2) ................... 3-69
Gefahrensituationen ................... 3-63
Herausschaukeln ........................ 3-65
Hinweise für den
Winterbetrieb ............................. 3-65
Verringern des Kraftstoffverbrauchs
und Umweltschutz ..................... 3-62
Wasserdurchfahrten .................... 3-68
Fahrspurwechselblinker .................... 4-97
Fenster
Elektrische Fensterheber ............ 3-43
Fernbedienung .................................... 3-5
Fernlichtregulierung (HBC) ............ 4-138
Flaschenhalter ................................. 5-166
Flüssigkeit
Bremse/Kupplung ...................... 6-36
Wascher ...................................... 6-37
Flüssigkeiten
Klassifizierung ............................. 9-6
FSC-Kamera ................................... 4-209
Füllmengen ......................................... 9-7
Fußbremse ...................................... 4-108
10-4
Index

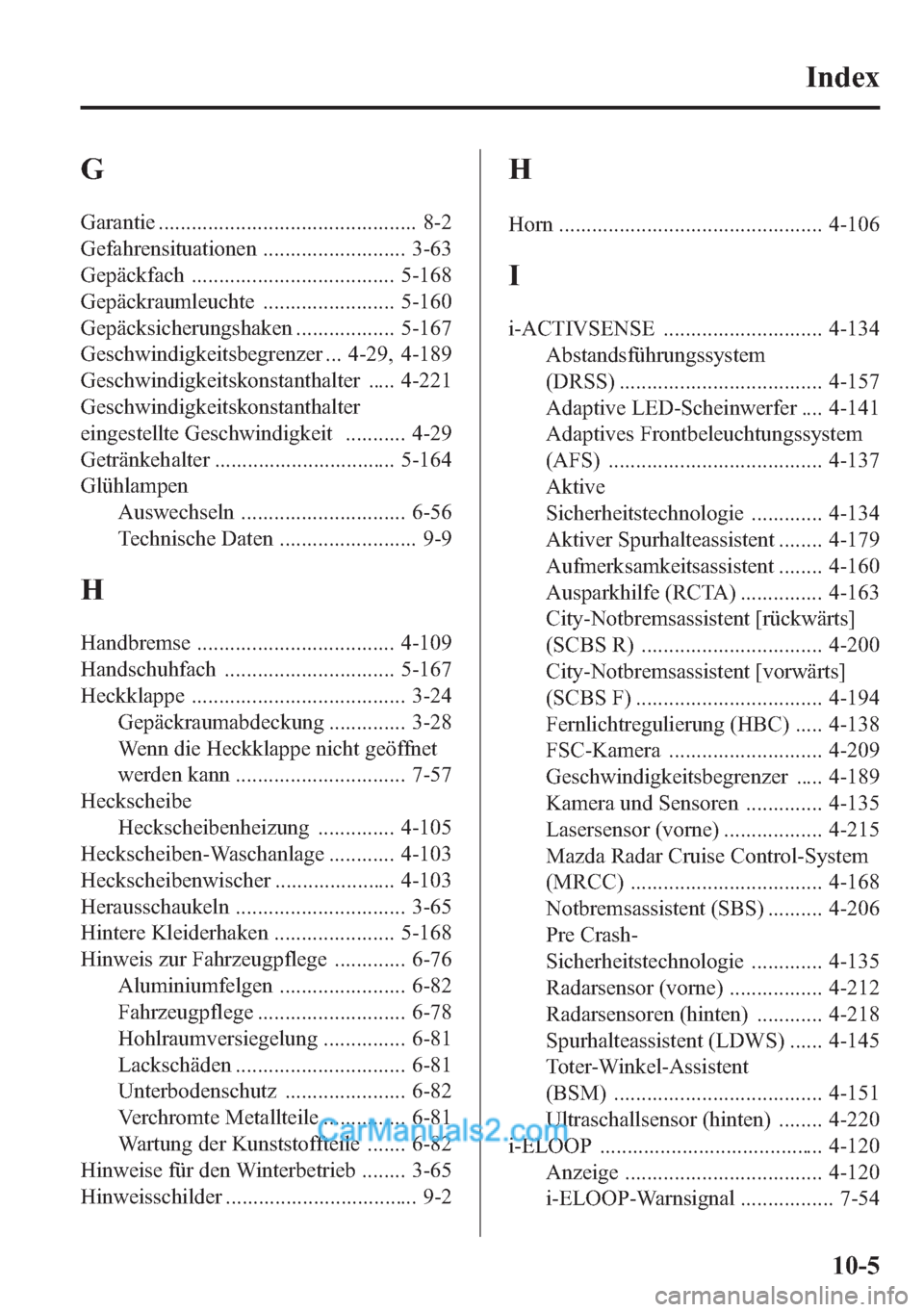

G
Garantie ............................................... 8-2
Gefahrensituationen .......................... 3-63
Gepäckfach ..................................... 5-168
Gepäckraumleuchte ........................ 5-160
Gepäcksicherungshaken .................. 5-167
Geschwindigkeitsbegrenzer ... 4-29, 4-189
Geschwindigkeitskonstanthalter ..... 4-221
Geschwindigkeitskonstanthalter
eingestellte Geschwindigkeit ........... 4-29
Getränkehalter ................................. 5-164
Glühlampen
Auswechseln .............................. 6-56
Technische Daten ......................... 9-9
H
Handbremse .................................... 4-109
Handschuhfach ............................... 5-167
Heckklappe ....................................... 3-24
Gepäckraumabdeckung .............. 3-28
Wenn die Heckklappe nicht geöffnet
werden kann ............................... 7-57
Heckscheibe
Heckscheibenheizung .............. 4-105
Heckscheiben-Waschanlage ............ 4-103
Heckscheibenwischer ...................... 4-103
Herausschaukeln ............................... 3-65
Hintere Kleiderhaken ...................... 5-168
Hinweis zur Fahrzeugpflege ............. 6-76
Aluminiumfelgen ....................... 6-82
Fahrzeugpflege ........................... 6-78
Hohlraumversiegelung ............... 6-81
Lackschäden ............................... 6-81
Unterbodenschutz ...................... 6-82
Verchromte Metallteile ............... 6-81
Wartung der Kunststoffteile ....... 6-82
Hinweise für den Winterbetrieb ........ 3-65
Hinweisschilder ................................... 9-2
H
Horn ................................................ 4-106
I
i-ACTIVSENSE ............................. 4-134
Abstandsführungssystem
(DRSS) ..................................... 4-157
Adaptive LED-Scheinwerfer .... 4-141
Adaptives Frontbeleuchtungssystem
(AFS) ....................................... 4-137
Aktive
Sicherheitstechnologie ............. 4-134
Aktiver Spurhalteassistent ........ 4-179
Aufmerksamkeitsassistent ........ 4-160
Ausparkhilfe (RCTA) ............... 4-163
City-Notbremsassistent [rückwärts]
(SCBS R) ................................. 4-200
City-Notbremsassistent [vorwärts]
(SCBS F) .................................. 4-194
Fernlichtregulierung (HBC) ..... 4-138
FSC-Kamera ............................ 4-209
Geschwindigkeitsbegrenzer ..... 4-189
Kamera und Sensoren .............. 4-135
Lasersensor (vorne) .................. 4-215
Mazda Radar Cruise Control-System
(MRCC) ................................... 4-168
Notbremsassistent (SBS) .......... 4-206
Pre Crash-
Sicherheitstechnologie ............. 4-135
Radarsensor (vorne) ................. 4-212
Radarsensoren (hinten) ............ 4-218
Spurhalteassistent (LDWS) ...... 4-145
Toter-Winkel-Assistent
(BSM) ...................................... 4-151
Ultraschallsensor (hinten) ........ 4-220
i-ELOOP ......................................... 4-120
Anzeige .................................... 4-120
i-ELOOP-Warnsignal ................. 7-54
Index
10-5

K
Kontrollleuchten
Adaptive LED-Scheinwerfer ...... 4-64
Aktiver Spurhalteassistent .......... 4-52
Aktiver Spurhalteassistent
ausgeschaltet .............................. 4-53
Blinker/Warnblinker ................... 4-71
Bremspedalbetätigungsaufforderung......... 4-48
City-Notbremsassistent
(SCBS) ....................................... 4-69
City-Notbremsassistent
(SCBS) OFF ............................... 4-69
Diesel-Partikel-Filter .................. 4-66
Einstellen der Betriebsart ........... 4-70
Elektrische Feststellbremse ........ 4-47
Fahrstufe .................................... 4-70
Fernlicht ..................................... 4-70
Geschwindigkeitskonstanthalter.......... 4-72
Glühkerzen ................................. 4-65
HBC ........................................... 4-65
i-ELOOP ..................................... 4-69
i-stop .......................................... 4-50
KEY ............................................ 4-62
LDWS ........................................ 4-52
LDWS OFF ................................ 4-53
Mazda Radar Cruise Control-System
(MRCC) ..................................... 4-71
Nebelscheinwerfer ...................... 4-73
Nebelschlussleuchte ................... 4-73
Schlüssel .................................... 4-67
Servolenkungsstörung ................ 4-55
Sicherheit ................................... 4-71
TCS OFF .................................... 4-68
TCS/DSC ................................... 4-68
Tiefe Kühlmitteltemperatur ........ 4-69
Toter-Winkel-Assistent
(BSM) OFF ................................ 4-72
Kopfstütze ......................................... 2-15
K
Kraftstoff
Anzeige ...................................... 4-26
Tankinhalt .................................... 9-7
Tankklappe und
Tankverschlussdeckel ................. 3-35
Vorgeschriebener Kraftstoff
(SKYACTIV-D 2.2) ................... 3-31
Vorgeschriebener Kraftstoff
(SKYACTIV-G 2.0, SKYACTIV-G
2.5) ............................................. 3-30
Kraftstoffverbrauchsanzeige ........... 4-127
L
Lasersensor (vorne) ......................... 4-215
Leaving Home-Lichtsystem .............. 4-92
Lenkrad ............................................. 3-37
Horn ......................................... 4-106
Lichtschutz ........................................ 3-50
LogIn-Fernbedienung
Betriebsbereich ........................... 3-11
M
Make-up-Spiegel ............................. 5-159
Mazda Radar Cruise Control-System
(MRCC) .......................................... 4-168
Abstandswarnung ..................... 4-172
Displayanzeige ......................... 4-171
Einstellung des
Systems ........................ 4-173, 4-187
Hochschalt/Zurückschalt-
Display ..................................... 4-178
Mazda Radar Cruise Control-
Systemwarnung (MRCC) ................. 7-56
Index
10-7

M
Mazda Radar Cruise Control-Warnleuchte
(MRCC) (gelb)/Mazda Radar Cruise
Control-Kontrollleuchte (MRCC)
(grün) ................................................ 4-71
Messinstrumente ............................... 4-23
Mittelkonsole .................................. 5-167
Mobiltelefone ...................................... 8-4
Motor
Abgase ....................................... 3-34
Anlassen ....................................... 4-4
Kühlmittel .................................. 6-34
Motorhaube ................................ 6-25
Motorraumansicht ...................... 6-27
Öl ............................................... 6-28
Motorhaube ....................................... 6-25
N
Nebelleuchten
Hinten ........................................ 4-95
Vorne .......................................... 4-94
Nicht-Originalteile und Zubehör ......... 8-3
Notbremsassistent (SBS) ................ 4-206
Ausschalten des Notbremsassistenten
(SBS) ........................................ 4-208
Kollisionswarnung ................... 4-208
R
Radarsensor (vorne) ........................ 4-212
Radarsensoren (hinten) ................... 4-218
R
Reifen ................................................ 6-50
Ersetzen der Felgen .................... 6-54
Ersetzen von Reifen ................... 6-53
Notrad ........................................ 6-54
Radumsetzung ............................ 6-52
Reifendruck ................................ 6-51
Schneeketten .............................. 3-66
Technische Daten ....................... 9-10
Winterreifen ............................... 3-66
Reifendrucküberwachungssystem ... 4-227
Reinigung des Innenraums ................ 6-83
Hinweise zur Reinigung des
Armaturenbretts ......................... 6-83
Polster und Verkleidungen ......... 6-84
Scheiben ..................................... 6-86
Sicherheitsgurte .......................... 6-85
Reserverad .......................................... 7-5
Rückfahrkamera .............................. 4-232
Rücksitz ............................................ 2-11
Rückspiegel ...................................... 3-40
S
Schaltgetriebe .................................... 4-74
Scheibenheizung ............................. 4-105
Spiegel ..................................... 4-106
Scheibenwaschanlage ..................... 4-102
Scheibenwischer
Ersetzen der Scheibenwischerblätter
oder Gummis .............................. 6-40
Ersetzen des
Heckscheibenwischerblatts ........ 6-42
10-8
Index

S
Scheinwerfer
Blinkt ......................................... 4-91
Coming Home-Lichtsystem ....... 4-92
Fern-/Abblendlicht ..................... 4-91
Kontrolle .................................... 4-87
Leaving Home-Lichtsystem ....... 4-92
Leuchtweitenregulierung ........... 4-93
Tagesfahrleuchten ...................... 4-93
Scheinwerferwascher ...................... 4-104
Schlüssel ............................................. 3-2
Fernbedienung ............................. 3-5
Schlüsselsperrfunktion ................. 3-9
Schlüsselsperrfunktion ........................ 3-9
Schmiermittel ...................................... 9-6
Servolenkung .................................. 4-133
Sicherheitsgurte
Automatische Sperre .................. 2-21
Dreipunktsicherheitsgurt ............ 2-22
Notsperre .................................... 2-21
Schwangere Frauen .................... 2-21
Sicherheitssystem
Diebstahl-Alarmanlage
(außer Modell für Europa) ......... 3-59
Diebstahl-Alarmanlage
(Modell für Europa) ................... 3-54
Wegfahrsperre ............................ 3-52
Sicherungen ...................................... 6-69
Auswechseln .............................. 6-69
Beschreibung des
Sicherungskastens ...................... 6-69
Sitz
Sitzpositionsspeicher
(Fahrersitz) ................................... 2-8
Sitze
Kopfstütze .................................. 2-15
Rücksitz ...................................... 2-11
Sitzheizung ................................... 2-7
Vordersitze ................................... 2-5
S
Sonnenblenden ................................ 5-159
Spiegel
Außenspiegel ............................. 3-38
Rückspiegel ................................ 3-40
Spiegelheizung ................................ 4-106
Spurhalteassistent (LDWS) ............. 4-145
LDWS-Schalter ........................ 4-148
Störung
Parken in einer Notfallsituation .... 7-2
T
Tachometer ........................................ 4-24
Tageskilometerzähler ........................ 4-24
Technische Daten ................................ 9-5
Toter-Winkel-Assistent (BSM) ....... 4-151
Türschlösser ...................................... 3-12
Typen- und Hinweisschilder ............... 9-2
U
Überwachung des
Kraftstoffverbrauchs ....................... 4-123
Abschlussbildschirmanzeige...... 4-128
Effizienzanzeige ....................... 4-127
Kraftstoffverbrauchsanzeige........ 4-127
Statusanzeige ............................ 4-124
Uhr .................................................... 5-34
Ultraschallsensor (hinten) ............... 4-220
V
Verriegelungsfernbedienung ............... 3-4
Verriegelungsfernbedienung mit LogIn-
Fernbedienung .................................. 3-10
Verringern des Kraftstoffverbrauchs und
Umweltschutz ................................... 3-62
Verwendung des Vierradantriebs .... 4-131
Index
10-9
