5. Zodra de lijnen parallel staan, de wielen rechtvooruit zetten en uw auto langzaam
achteruit de parkeerruimte inrijden. Blijf de omliggende ruimte van de auto controleren
en breng vervolgens de auto op de best mogelijke plaats tot stilstand. (Als de
parkeerruimte verdeelstrepen heeft, controleer dan of de voertuigbreedterichtlijnen ten
opzichte hiervan parallel staan.)
(Displayconditie) (Voertuigconditie)
6. Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.
4-248
Tijdens het rijden
Achteruitkijkmonitor

Driedimensionaal object aan de achterzijde van de auto
Aangezien de afstandrichtlijnen getoond worden uitgaande van een plat vlak, bestaat de
kans dat de afstand naar het driedimensionele object dat op het scherm wordt getoond
verschilt van de werkelijke afstand.
A
C BA
CB
(Werkelijke afstand) B>C=A
Gemeten afstand op scherm A>B>C(Schermdisplay)
(Werkelijke conditie)
4-252
Tijdens het rijden
Achteruitkijkmonitor

(Displaytype met hulplijnen voor geprojecteerd rijtraject)
Bij het achteruitrijden nabij een driedimensionaal object
Bij het achteruitrijden nabij een overhangend object, bestaat de kans dat de auto het object
raakt, ook als de lijn van het geanticipeerde traject niet met het object op het scherm in
aanraking komt. De positie van het object dat op het scherm wordt getoond is verschillend
van de werkelijke positie omdat de lijnen van het geanticipeerde traject die op het scherm
getoond worden uitgaan van een horizontaal wegdek. Bij het achteruitrijden nabij een
overhangend object, de ruimte aan de achterzijde en rondom de auto rechtstreeks visueel
controleren.
(Schermdisplay) (Werkelijke aanzicht)
qAfstelling van de beeldkwaliteit
WAARSCHUWING
Stel de beeldkwaliteit van de achteruitkijkmonitor enkel af wanneer de auto stilstaat:
De beeldkwaliteit van de achteruitkijkmonitor niet tijdens het rijden afstellen.
Afstellen van de beeldkwaliteit van de achteruitkijkmonitor zoals helderheid, contrast,
kleur en kleurtint tijdens het rijden is gevaarlijk, aangezien u hierdoor van de
besturing van de auto kan worden afgeleid, waardoor een ongeluk kan ontstaan.
De afstelling van de beeldkwaliteit kan gemaakt worden terwijl de keuzehendel in de
achteruit (R) staat.
Er zijn vier instellingen die kunnen worden afgesteld: helderheid, contrast, kleur en
kleurtint. Besteed tijdens het afstellen voldoende aandacht aan de omgeving van de auto.
1. Selecteer het
pictogram op het scherm voor het tonen van de tabbladen.
Tijdens het rijden
Achteruitkijkmonitor
4-253

Volautomatisch type
Klimaatregelinginformatie wordt getoond op de display.
Luchtstromingdisplay Temperatuurinstellingdisplay (bestuurder)
Functiekeuzedisplay Display van
airconditioningmodus
Temperatuurinstellingdisplay (passagier)
Luchtinlaatkeuzeschakelaar(stand voor recirculerende
lucht)
Luchtinlaatkeuzeschakelaar
(stand voor aanvoer van
buitenlucht) Bestuurderstemperatuurregelknop
AUTO schakelaar
Functiekeuzeregelknop AanjagerregelschakelaarOFF
schakelaarVoorruitontwasemingsschakelaa
AchterruitverwarmingsschakelaarPassagierstemperatuurregelknop
DUAL schakelaar A/C schakelaar
qRegelschakelaars
AUTO schakelaar
Door het indrukken van de AUTO
schakelaar zullen de volgende functies
automatisch overeenkomstig de gekozen
ingestelde temperatuur geregeld worden:
lLuchtstroomtemperatuur
lHoeveelheid luchtstroming
lKeuze van de luchtstroomfunctie
lKeuze van aanvoer van buitenlucht/
recirculerende lucht
lWerking van de airconditioning
lSelecteren van A/C of A/C ECO
OPMERKING
AUTO schakelaar indikatielampje
lWanneer het systeem ingeschakeld
is, geeft dit automatische regeling
aan en het systeem zal automatisch
functioneren.
5-10
Interieurvoorzieningen
Klimaatregelsysteem

qAan/uit/Volume/Geluidsregelaars
Audioregelknop
Aan/uit/volumeknop Audiodisplay
De afbeelding toont als voorbeeld de type A eenheid.
Installatie AAN/UIT
Zet het contact op ACC of ON. Druk op
de aan/uit/volumeknop om de audio-
installatie in te schakelen. Druk nogmaals
op de aan/uit/volumeknop om de audio-
installatie uit te schakelen.
Afstelling van het volume
Draai de aan/uit/volumeknop om het
volume af te stellen. Draai de aan/uit/
volumeknop rechtsom om het volume te
verhogen en linksom om het volume te
verlagen.
Afstelling van het audiogeluid
1. Druk op de audioregelknop voor het
kiezen van de functie. De gekozen
functie zal op de display worden
aangegeven.2. Draai de audioregelknop om de
gekozen functies als volgt af te stellen:
5-32
Interieurvoorzieningen
Audio-installatie

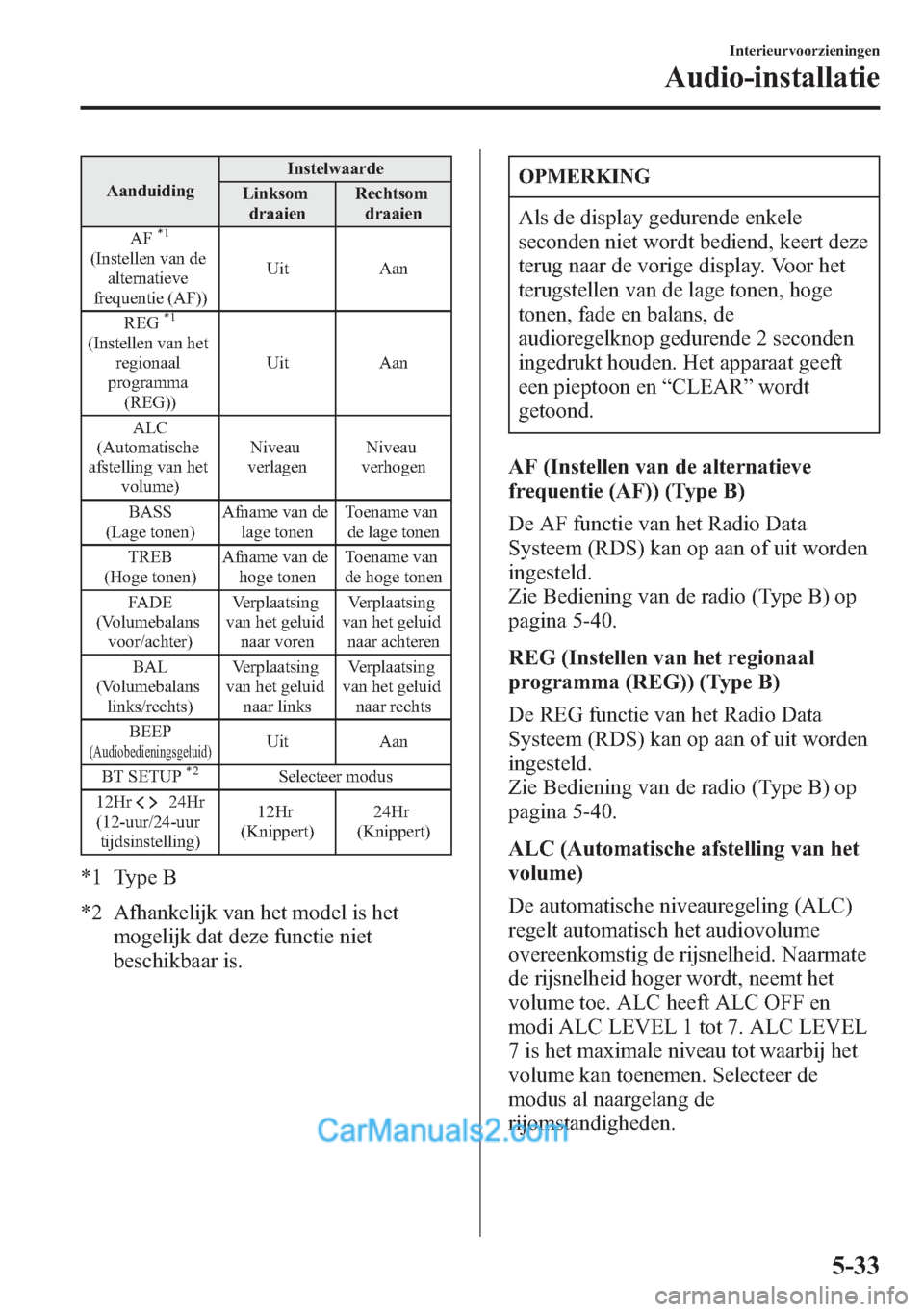

AanduidingInstelwaarde
Linksom
draaienRechtsom
draaien
AF
*1
(Instellen van de
alternatieve
frequentie (AF))Uit Aan
REG
*1
(Instellen van het
regionaal
programma
(REG))Uit Aan
ALC
(Automatische
afstelling van het
volume)Niveau
verlagenNiveau
verhogen
BASS
(Lage tonen)Afname van de
lage tonenToename van
de lage tonen
TREB
(Hoge tonen)Afname van de
hoge tonenToename van
de hoge tonen
FADE
(Volumebalans
voor/achter)Verplaatsing
van het geluid
naar vorenVerplaatsing
van het geluid
naar achteren
BAL
(Volumebalans
links/rechts)Verplaatsing
van het geluid
naar linksVerplaatsing
van het geluid
naar rechts
BEEP
(Audiobedieningsgeluid)Uit Aan
BT SETUP
*2Selecteer modus
12Hr
24Hr
(12-uur/24-uur
tijdsinstelling)12Hr
(Knippert)24Hr
(Knippert)
*1 Type B
*2 Afhankelijk van het model is het
mogelijk dat deze functie niet
beschikbaar is.
OPMERKING
Als de display gedurende enkele
seconden niet wordt bediend, keert deze
terug naar de vorige display. Voor het
terugstellen van de lage tonen, hoge
tonen, fade en balans, de
audioregelknop gedurende 2 seconden
ingedrukt houden. Het apparaat geeft
een pieptoon en“CLEAR”wordt
getoond.
AF (Instellen van de alternatieve
frequentie (AF)) (Type B)
De AF functie van het Radio Data
Systeem (RDS) kan op aan of uit worden
ingesteld.
Zie Bediening van de radio (Type B) op
pagina 5-40.
REG (Instellen van het regionaal
programma (REG)) (Type B)
De REG functie van het Radio Data
Systeem (RDS) kan op aan of uit worden
ingesteld.
Zie Bediening van de radio (Type B) op
pagina 5-40.
ALC (Automatische afstelling van het
volume)
De automatische niveauregeling (ALC)
regelt automatisch het audiovolume
overeenkomstig de rijsnelheid. Naarmate
de rijsnelheid hoger wordt, neemt het
volume toe. ALC heeft ALC OFF en
modi ALC LEVEL 1 tot 7. ALC LEVEL
7 is het maximale niveau tot waarbij het
volume kan toenemen. Selecteer de
modus al naargelang de
rijomstandigheden.
Interieurvoorzieningen
Audio-installatie
5-33

BEEP (Audiobedieningsgeluid)
De instelling voor het werkingsgeluid bij
het indrukken en vasthouden van een toets
kan gewijzigd worden. De begininstelling
is ON. Stel in op OFF om het
werkingsgeluid uit te schakelen.
BT SETUP Modus
í
Muziek en andere audio zoals spraakdata
die zijn opgenomen op draagbare
audioapparatuur en mobiele telefoons die
op de markt verkrijgbaar zijn en uitgerust
zijn met de Bluetooth
®verzendfunctie
kunnen beluisterd worden door middel
van draadloze signaaloverdracht via de
luidsprekers van de auto. Deze apparatuur
kan met behulp van de BT SETUP modus
geprogrammeerd worden in de
Bluetooth
®eenheid of gewijzigd worden.
Zie Gereed maken van Bluetooth® (Type
B audio) op pagina 5-96.
12Hr
24Hr (12-uur/24-uur
tijdsinstelling)
Door het draaien van de audioregelknop
wordt de display overgeschakeld tussen
12 en 24-uur kloktijd.
Zie Klok op pagina 5-36.
5-34
Interieurvoorzieningen
íBepaalde modellen.
Audio-installatie

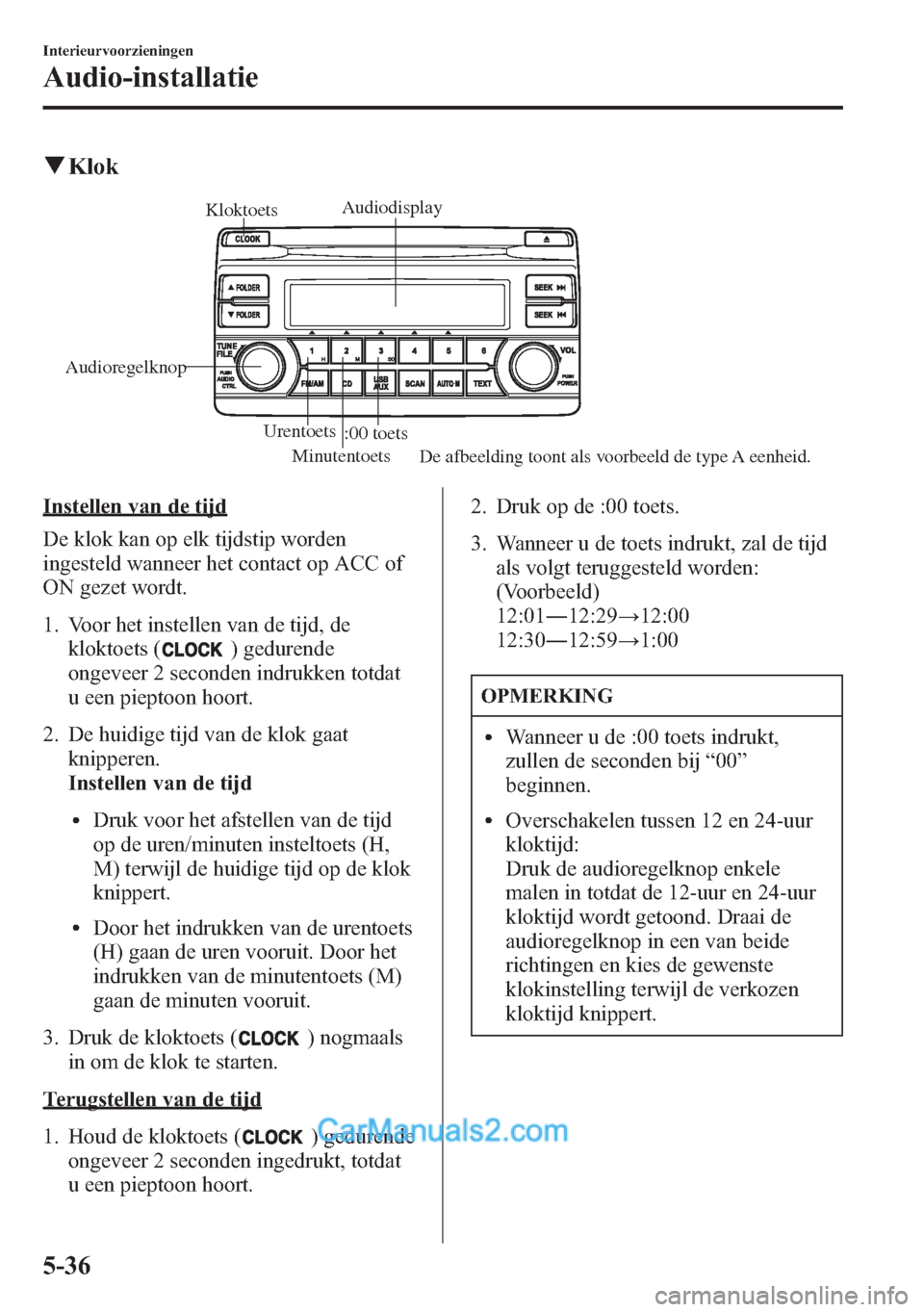

qKlok
Urentoets
:00 toets
Minutentoets AudioregelknopAudiodisplay
Kloktoets
De afbeelding toont als voorbeeld de type A eenheid.
Instellen van de tijd
De klok kan op elk tijdstip worden
ingesteld wanneer het contact op ACC of
ON gezet wordt.
1. Voor het instellen van de tijd, de
kloktoets (
) gedurende
ongeveer 2 seconden indrukken totdat
u een pieptoon hoort.
2. De huidige tijd van de klok gaat
knipperen.
Instellen van de tijd
lDruk voor het afstellen van de tijd
op de uren/minuten insteltoets (H,
M) terwijl de huidige tijd op de klok
knippert.
lDoor het indrukken van de urentoets
(H) gaan de uren vooruit. Door het
indrukken van de minutentoets (M)
gaan de minuten vooruit.
3. Druk de kloktoets (
) nogmaals
in om de klok te starten.
Terugstellen van de tijd
1. Houd de kloktoets (
) gedurende
ongeveer 2 seconden ingedrukt, totdat
u een pieptoon hoort.2. Druk op de :00 toets.
3. Wanneer u de toets indrukt, zal de tijd
als volgt teruggesteld worden:
(Voorbeeld)
12:01―12:29→12:00
12:30―12:59→1:00
OPMERKING
lWanneer u de :00 toets indrukt,
zullen de seconden bij“00”
beginnen.
lOverschakelen tussen 12 en 24-uur
kloktijd:
Druk de audioregelknop enkele
malen in totdat de 12-uur en 24-uur
kloktijd wordt getoond. Draai de
audioregelknop in een van beide
richtingen en kies de gewenste
klokinstelling terwijl de verkozen
kloktijd knippert.
5-36
Interieurvoorzieningen
Audio-installatie

qBediening van de radio (Type A)
BandkeuzetoetsenScan-toetsZenderaftasttoetsen
Voorkeuzezendertoetsen
Automatische geheugenopslagtoets Handbediende
afstemtoetsAudiodisplay
Radio AAN
Druk voor het inschakelen van de radio
op een bandkeuzetoets (
).
Bandkeuze
Door de bandkeuzetoets (
)
herhaalde malen in te drukken worden de
golfbanden als volgt overgeschakeld:
FM1→FM2→AM.
De geselecteerde modus wordt
aangegeven.
OPMERKING
Als het FM-zendsignaal zwak wordt,
verandert de ontvangst automatisch van
STEREO naar MONO om storing te
verminderen.
Afstemmen
De radio beschikt over de volgende
afstemmingsmethoden: Afstemming door
middel van handbediening,
zenderaftasting, scan, voorkeuzekanalen
en automatische geheugenopslag. De
gemakkelijkste manier voor het
afstemmen op zenders is om deze op de
voorkeuzekanalen te programmeren.Handbediende afstemming
Door het draaien van de handbediende
afstemtoets kan naar een hogere of lagere
frequentie overgeschakeld worden.
Afstemming door middel van
zenderaftasting
Door de zenderaftasttoets (
,)inte
drukken zal de tuner automatisch een
hogere of lagere frequentie zoeken.
OPMERKING
Als u de toets ingedrukt blijft houden,
zal de frequentie continu blijven
veranderen.
Afstemming via scan
Druk de scan-toets (
)inom
automatisch de sterke zenders af te tasten.
Het aftasten stopt bij elke zender
gedurende ongeveer 5 seconden. Voor het
vasthouden van een zender, de scan-toets
(
) tijdens dit interval van 5 seconden
nogmaals indrukken.
5-38
Interieurvoorzieningen
Audio-installatie

Afstemmen op voorkeuzezenders
De zes voorkeuzekanalen kunnen worden
gebruikt voor het opslaan van 6 AM en 12
FM zenders.
1. Voor het instellen van een kanaal, eerst
AM, FM1 of FM2 kiezen. Stem af op
de gewenste zender.
2. Houd een van de
voorkeuzezendertoetsen gedurende
ongeveer 2 seconden ingedrukt, totdat
u een pieptoon hoort. Het
voorkeuzezendernummer of de
zenderfrequentie wordt getoond. De
zender is nu in het geheugen
opgeslagen.
3. Herhaal deze procedure voor de
overige zenders en golfbanden die u
wilt opslaan. Voor het afstemmen op
een zender die in het geheugen is
opgeslagen, AM, FM1 of FM2 kiezen
en vervolgens de bijbehorende
voorkeuzezendertoets indrukken. De
zenderfrequentie of het
voorkeuzezendernummer wordt
getoond.
Automatische geheugenopslag
Dit kunt U vooral gebruiken bij het rijden
in een gebied waar de plaatselijke zenders
niet bekend zijn.
Houd de automatische
geheugenopslagtoets (
) gedurende
ongeveer 2 seconden ingedrukt, totdat u
een pieptoon hoort; het systeem zal dan
automatisch de 6 zenders van elke
gekozen golfband in dat gebied aftasten
en tijdelijk in het geheugen opslaan.Nadat het aftasten voltooid is, wordt op de
zender afgestemd en wordt de frequentie
ervan aangegeven. Voor het oproepen van
zenders die met de automatische
geheugenopslag zijn opgeslagen, de
automatische geheugenopslagtoets
(
) indrukken en loslaten. Telkens
zal één zender uit het geheugen worden
gekozen en verschijnen de frequentie en
het zendernummer op de display.
OPMERKING
Als na het aftasten op geen enkele
zender kan worden afgestemd, wordt
“A”getoond.
Interieurvoorzieningen
Audio-installatie
5-39
