display MAZDA MODEL CX-5 2015 Handleiding (in Dutch)

lDisplay van Mazda Radar Cruise
Control (MRCC) systeem (Type A
instrumentengroep)
í
lDisplay van
afstandherkenninghulpsysteem (DRSS)
(Type A instrumentengroep)
í
lWaarschuwing (Type A
instrumentengroep)
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
indien u problemen heeft met de
boordcomputer.
Modus voor afstand die met voorradige
brandstof kan worden afgelegd
Bij gebruik van deze functie wordt de
afstand (bij benadering) berekend die u
met de voorradige brandstof kunt
afleggen, gebaseerd op het
brandstofverbruik.
De afstand die met de voorradige
brandstof kan worden afgelegd wordt
berekend en zal elke seconde worden
getoond.
Type A
Type B
(Europees model)
(Behalve Europees model)
OPMERKING
lAlhoewel de indicatie voor de
afstand die kan worden afgelegd met
de voorradige brandstof een
voldoende resterend aantal
kilometers aangeeft alvorens
bijtanken noodzakelijk wordt, zo
spoedig mogelijk bijtanken als het
brandstofpeil erg laag is of als het
waarschuwingslampje voor laag
brandstofpeil gaat branden.
lDe indikatie verandert alleen
wanneer u meer dan ongeveer 10
liter brandstof tankt.
lDe afstand die kan worden afgelegd
met de voorradige brandstof geeft bij
benadering de afstand aan die met de
auto gereden kan worden totdat alle
maatstrepen in de brandstofmeter die
de resterende brandstofvoorraad
aangeven verdwijnen.
4-32
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

OPMERKING
lAls er geen historische
brandstofverbruikgegevens zijn,
bijvoorbeeld nadat u uw auto zojuist
heeft aangeschaft of de gegevens als
gevolg van het losmaken van de
accukabels zijn gewist, is het
mogelijk dat de feitelijke afstand die
met de voorradige brandstof kan
worden afgelegd van de aangegeven
hoeveelheid verschilt.
Gemiddeld brandstofverbruik
Deze modus toont het gemiddelde
brandstofverbruik door het berekenen van
het totale brandstofverbruik en de totaal
afgelegde afstand sinds de aankoop van
de auto, het opnieuw aansluiten van de
accu na loskoppeling of het terugstellen
van de gegevens. Het gemiddelde
brandstofverbruik wordt berekend en elke
minuut getoond.
Type A
Type B
(Europees model)
(Behalve Europees model)
Houd de INFO toets langer dan 1,5
seconde ingedrukt om de informatie op de
display te wissen.
Na het indrukken van de INFO toets zal -
- - L/100 km gedurende ongeveer 1
minuut op de display verschijnen. Daarna
wordt het gemiddelde brandstofverbruik
opnieuw berekend en op de display.
Huidige brandstofverbruikmodus
Deze stand geeft het huidige
brandstofverbruik aan, berekend op basis
van de verbruikte brandstof en de
afgelegde afstand.
Het huidige brandstofverbruik wordt
berekend en zal elke 2 seconden worden
getoond.
Type A
Tijdens het rijden
Instrumentengroep en display
4-33

Type B
(Europees model)
(Behalve Europees model)
Wanneer u de snelheid heeft teruggebracht
tot ongeveer 5 km/h, zal- - - L/100 km op
de display worden aangegeven.
Modus voor gemiddelde rijsnelheid
Deze modus toont de gemiddelde
rijsnelheid door het berekenen van de
afgelegde afstand en de tijd sinds het
aansluiten van de accu of het terugstellen
van de gegevens.
De gemiddelde rijsnelheid wordt berekend
en zal elke 10 seconden worden getoond.
Type A
Type B
(Europees model)
(Behalve Europees model)
Houd de INFO toets langer dan 1,5
seconde ingedrukt om de informatie op de
display te wissen. Na het indrukken van
de INFO toets, zal gedurende ongeveer 1
minuut - - - km/h worden getoond,
alvorens de rijsnelheid opnieuw wordt
berekend en op de display wordt
aangegeven.
Rijsnelheidsalarm modusí
In deze modus wordt de huidige instelling
voor het rijsnelheidsalarm getoond.
U kunt de instelling van de rijsnelheid
waarbij de waarschuwing wordt gegeven
veranderen.
OPMERKING
De display van het rijsnelheidsalarm
wordt gelijktijdig geactiveerd met het
klinken van de pieptoon. De ingestelde
rijsnelheid knippert herhaalde malen.
4-34
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

Type A
Type B
Het rijsnelheidalarm kan worden ingesteld
met behulp van de INFO schakelaar.
OPMERKING
lStel de rijsnelheid altijd in
overeenkomstig de wetgeving van
het land/de stad waarin de auto wordt
gebruikt. Controleer daarnaast altijd
de rijsnelheid door naar de
snelheidsmeter te kijken.
lDe rijsnelheidsalarmfunctie kan
ingesteld worden tussen 30 en 250
km/h.Het rijsnelheidalarm kan worden
ingesteld aan de hand van
onderstaande procedure.
Type A
1. Druk op de INFO schakelaar op het
snelheidsalarmscherm.
2. Selecteer ON en druk op de INFO
schakelaar.
3. Stel de rijsnelheid in door het
indrukken van de INFO omhoog of
omlaag toets en druk vervolgens op de
INFO toets.
Type B
1. Houd de INFO toets gedurende 1,5
seconde of langer ingedrukt. De
rijsnelheid gaat knipperen.
2. Druk op het omhoog
of omlaag
gedeelte van de INFO schakelaar voor
het selecteren van de gewenste
rijsnelheid.
3. Houd de INFO toets gedurende 1,5
seconde of langer ingedrukt. De
rijsnelheid gaat branden.
Het rijsnelheidalarm kan worden
geannuleerd aan de hand van
onderstaande procedure.
Type A
1. Druk op de INFO schakelaar op het
snelheidsalarmscherm.
2. Selecteer OFF en druk op de INFO
schakelaar.
Type B
1. Houd de INFO toets gedurende 1,5
seconde of langer ingedrukt. De
rijsnelheid gaat knipperen.
Tijdens het rijden
Instrumentengroep en display
4-35

2. Druk op het omhoogof omlaag
gedeelte van de INFO schakelaar voor
het selecteren van - - - km/h.
3. Houd de INFO toets gedurende 1,5
seconde of langer ingedrukt. - - - gaat
branden.
Rijstrookassistent/
Rijstrookafwijkingwaarschuwingssysteem
(LDWS) display (Type A
instrumentengroep)í
Informatie betreffende de
rijstrookassistent/
rijstrookafwijkingwaarschuwingssysteem
(LDWS) wordt getoond.
Zie Rijstrookassistent op pagina 4-185.
Zie
Rijstrookafwijkingwaarschuwingssysteem
(LDWS) op pagina 4-149.
Display van Mazda Radar Cruise
Control (MRCC) systeem (Type A
instrumentengroep)í
Informatie betreffende het Mazda Radar
Cruise Control (MRCC) systeem wordt
getoond.Zie het Mazda Radar Cruise Control
(MRCC) systeem op pagina 4-174.
Display van
afstandherkenninghulpsysteem (DRSS)
(Type A instrumentengroep)í
Informatie betreffende het
afstandherkenninghulpsysteem (DRSS)
wordt getoond.
Zie Afstandherkenninghulpsysteem
(DRSS) op pagina 4-162.
Waarschuwing (Displayaanduiding)
(Type A instrumentengroep)
Er wordt een bericht getoond dat de
gebruiker informeert over de
bedrijfstoestand van het systeem en van
defecten of afwijkingen.
Controleer het getoonde bericht.
4-36
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display

Wanneer het hoofdwaarschuwingslampje
in de instrumentengroep brandt, wordt
berichteninformatie op de display getoond
om de gebruiker te informeren over de
systeemdefecten.
lIndikatie op display en
hoofdwaarschuwingslampje in
instrumentengroep branden
tegelijkertijd
Dit duidt op een defect in het
voertuigsysteem. Controleer het bericht
dat wordt aangegeven op de display en
raadpleeg een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur. Zie voor bijzonderheden de
verklaringen voor de waarschuwings-/
indikatielampjes in het hoofdstuk
waarschuwings-/indikatielampjes,
welke overeenkomen met het symbool
in het bovenste gedeelte van de display.
Als er geen bericht wordt aangegeven
op de display, op de INFO schakelaar
drukken om het“Waarschuwing”
scherm te tonen.
lHet symbool dat overeenkomt met
het waarschuwingslampje in het
bovenste gedeelte van de display gaat
branden
De reden waarom een
waarschuwingslampje in de display
gaat branden wordt onder het symbool
verklaard. Zie voor bijzonderheden de
verklaringen voor de waarschuwings-/
indikatielampjes in het hoofdstuk
waarschuwings-/indikatielampjes.
Houd er rekening mee dat er een defect
kan zijn in het voertuigsysteem.
lEnkel een bericht wordt aangegeven
op de display
Dit duidt echter niet op een defect.
Controleer het getoonde bericht.
Tijdens het rijden
Instrumentengroep en display
4-37

Waarschuwings/indikatielampjes
qType A
Waarschuwings/indikatielampjes zullen verschijnen in de gearceerde gedeelten
(Displayvoorbeeld)
Wordt als volgt getoond:
Hoofdwaarschuwingslampje
Indikatie op display en hoofdwaarschuwingslampje in instrumentengroep branden
tegelijkertijd
Dit duidt op een defect in het voertuigsysteem. Controleer het bericht dat wordt
aangegeven op de display en raadpleeg een deskundige reparateur, bij voorkeur een
officiële Mazda reparateur. Zie voor bijzonderheden de verklaringen voor de
waarschuwings-/indikatielampjes in het hoofdstuk waarschuwings-/indikatielampjes, welke
overeenkomen met het symbool in het bovenste gedeelte van de display. Als er geen
bericht wordt aangegeven op de display, op de INFO schakelaar drukken om het
“Waarschuwing”scherm te tonen.
4-38
Tijdens het rijden
Instrumentengroep en display

Multi-informatiedisplay
Er verschijnt een bericht dat bijvoorbeeld de bedrijfstoestand van het systeem, een defect of
een afwijking aangeeft.
l(Wanneer een symbool en een bericht op de display verschijnen)
Controleer voor bijzonderheden over de symbolen die op het bovenste gedeelte van het
scherm worden aangegeven de lijst van indikaties en te nemen maatregelen.
l(Wanneer enkel een bericht wordt aangegeven op de display)
Volg de instrukties die op de display worden aangegeven.
Als gegevens zoals aangegeven in onderstaande illustraties worden getoond, is er mogelijk
een probleem met de auto. De te nemen maatregel verschilt afhankelijk van de indikatie.
Zie onderstaande illustraties.
Oplossing: Parkeer de auto onmiddellijk, kijk naar het symbool dat op het bovenste
gedeelte van het scherm wordt aangegeven en raadpleeg vervolgens de“Lijst van
indikaties en te nemen maatregelen”om het symbool op te zoeken en te zien welke
maatregel genomen moet worden.
Indikatie op display
Stop voertuig op een veilige plek:
Motor kan onverwachts stoppen.Storing stuurbekrachting:
Sturen wordt zeer moeilijk.Overbelasting 4WD systeem:
Defect in het 4WD systeem. Parkeer
de auto op een veilige plaats.
Oplossing: Raadpleeg een officiële Mazda reparateur om uw auto te laten inspecteren.
Kijk naar het symbool dat op het bovenste gedeelte van het scherm wordt aangegeven
en raadpleeg de“Lijst van indikaties en te nemen maatregelen”om het symbool op te
zoeken en te zien welke maatregel genomen moet worden.
Indikatie op display
Storing automatische
transmissie:
Automatische transmissie
dient geïnspecteerd te
worden.Storing in Keyless systeem:
Systeem van
afstandbediende
portiervergrendeling dient
geïnspecteerd te worden.Controleer roetfilter:
Dieseldeeltjesfilter dient
geïnspecteerd te worden.Storing in 4WD systeem:
Defect in het 4WD
systeem. 4WD systeem
dient geïnspecteerd te
worden.
Tijdens het rijden
Instrumentengroep en display
4-39

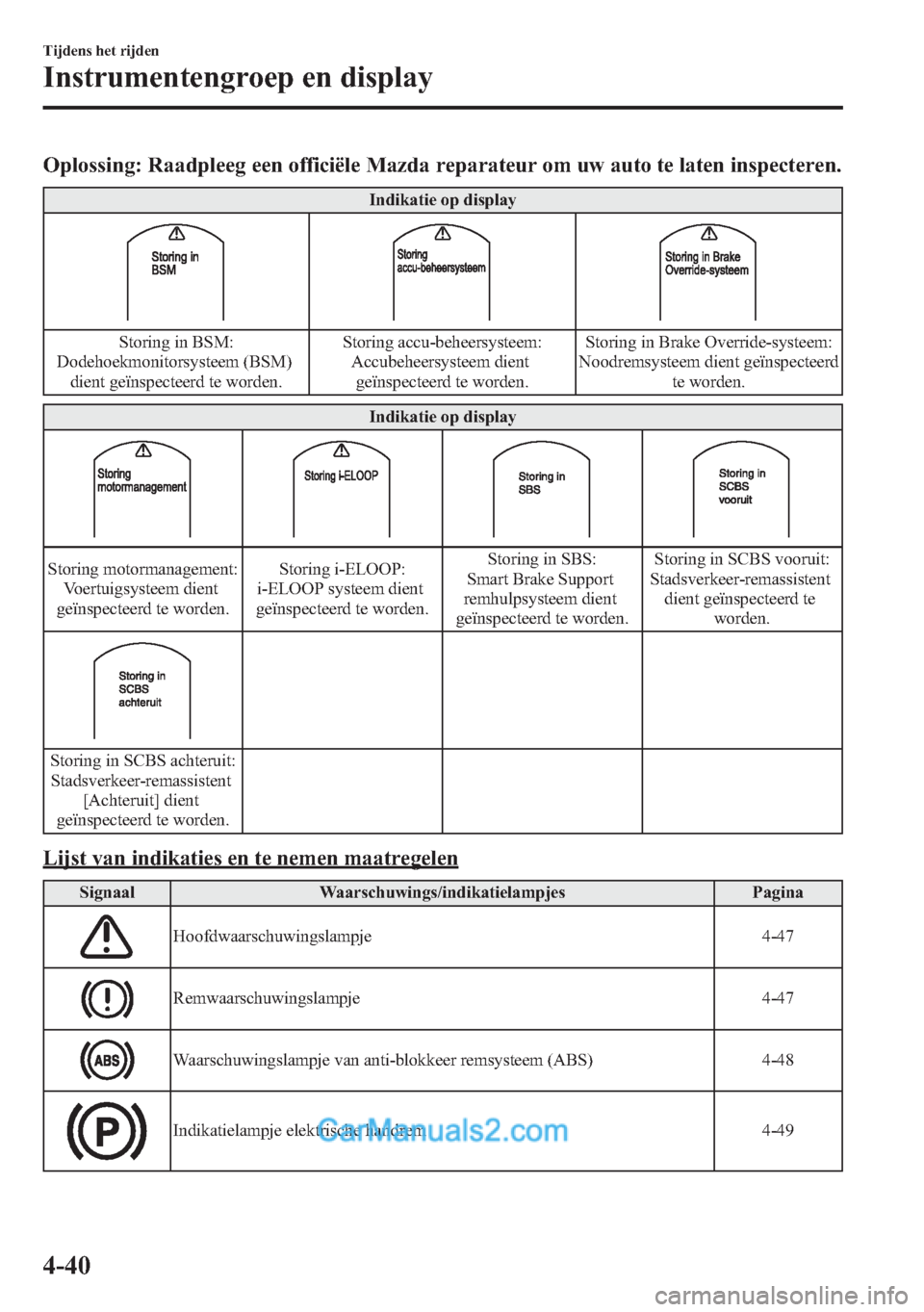

Oplossing: Raadpleeg een officiële Mazda reparateur om uw auto te laten inspecteren.
Indikatie op display
Storing in BSM:
Dodehoekmonitorsysteem (BSM)
dient geïnspecteerd te worden.Storing accu-beheersysteem:
Accubeheersysteem dient
geïnspecteerd te worden.Storing in Brake Override-systeem:
Noodremsysteem dient geïnspecteerd
te worden.
Indikatie op display
Storing motormanagement:
Voertuigsysteem dient
geïnspecteerd te worden.Storing i-ELOOP:
i-ELOOP systeem dient
geïnspecteerd te worden.Storing in SBS:
Smart Brake Support
remhulpsysteem dient
geïnspecteerd te worden.Storing in SCBS vooruit:
Stadsverkeer-remassistent
dient geïnspecteerd te
worden.
Storing in SCBS achteruit:
Stadsverkeer-remassistent
[Achteruit] dient
geïnspecteerd te worden.
Lijst van indikaties en te nemen maatregelen
Signaal Waarschuwings/indikatielampjes Pagina
Hoofdwaarschuwingslampje 4-47
Remwaarschuwingslampje 4-47
Waarschuwingslampje van anti-blokkeer remsysteem (ABS) 4-48
Indikatielampje elektrische handrem 4-49
4-40
Tijdens het rijden
Instrumentengroep en display

Signaal Waarschuwings/indikatielampjes Pagina
Waarschuwingslampje elektrische handrem 4-49
Laadsysteemwaarschuwingsindikatie/waarschuwingslampje 4-50
Motoroliewaarschuwingslampje 4-50
Motorwaarschuwingslampje 4-51
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-52
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-52
Rijstrookassistentindikatie 4-54
Rijstrookassistent OFF indikatie 4-55
Rijstrookafwijkingwaarschuwingssysteem (LDWS) indikatie 4-76
Rijstrookafwijkingwaarschuwingssysteem (LDWS) OFF indikatie 4-55
4WD waarschuwingsindikatie 4-56
Waarschuwingsindikatie voor automatische transmissie 4-57
Stuurbekrachtiging defect indikatie 4-57
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-58
Waarschuwingslampje voor laag brandstofpeil 4-59
Veiligheidsgordelwaarschuwingslampje 4-59
Tijdens het rijden
Instrumentengroep en display
4-41
