MAZDA MODEL CX-5 2015 Krótki Przewodnik (in Polish)

1
2
5
24
25
Krótki Przewodnik Krótki Przewodnik
Niniejszy Krótki Przewodnik zawiera skrócony opis wykorzystania wybranych funkcji,
w które wyposażona jest Twoja Mazda CX-5.
Podstawowe wyposażenie związane z bezpieczeństwem
Poznaj swoją Mazdę
Podczas jazdy
Komfort wnętrza
Obsługa i konserwacja
Znaczenie symboli użytych w Krótkim Przewodniku jest następujące:
Szczegółowe wyjaśnienia dotyczące wybranych informacji.
26W razie awarii

1
Podstawowe wyposażenie związane z bezpieczeństwem
Aby podnieść zagłówek, pociągnij go do góry aż do żądanej pozycji.
Zagłówki Regulacja siedzenia
W przypadku ręcznie oraz elektrycznie regulowanych siedzeń dostępne są
następujące funkcje.
Przesuwanie siedzenia
Regulacja wysokości
Więcej informacji znajdziesz w Rozdziale 2: „Siedzenia“.
Regulacja pochylenia oparć
Regulacja wysokości
przedniej części
siedziska (siedzenie
kierowcy)
Regulacja lędźwiowa
(siedzenie kierowcy)
Aby opuścić zagłówek, naciśnij przycisk blokady, a następnie naciśnij zagłówek
w dół.
Ustaw zagłówek tak, aby jego środkowa część znajdowała się mniej więcej na
wysokości uszu pasażera.
Sterowanie elektryczne
Pokrętło
Dźwignia
Przednie siedzenie Tylne siedzenia skrajneTylne siedzenie środkowe

Przycisk żądania
Poznaj swoją Mazdę
Zasięg działania
Zaawansowany system zdalnego otwierania działa tylko wtedy, gdy klucz znajduje
się w obszarze zasięgu działania systemu lub w samochodzie.
Posiadając przy sobie klucz zaawansowany można zablokować lub odblokować wszystkie
drzwi i pokrywę bagażnika, naciskając przycisk Żądania w klamce drzwi przednich.
Blokowanie, odblokowywanie drzwi Przyciskiem Żądania
Regulacja kierownicy
1. Zatrzymaj samochód, pociągnij w dół dźwignię
odblokowania znajdującą się pod kolumną kierownicy.
3. Po wyregulowaniu spróbuj przesunąć kierownicę
do góry i w dół, aby przed rozpoczęciem jazdy
upewnić się, czy jest właściwie zablokowana. 2. Pochyl kierownicę i/lub wyreguluj wysunięcie do
żądanej pozycji, naciśnij dźwignię w górę, aby
zablokować kolumnę kierownicy.
2
Przednie drzwi (Blokowanie/odblokowywanie)Pokrywa bagażnika (Tylko blokowanie)
Więcej informacji znajdziesz w Rozdziale 3: „Zaawansowany system
zdalnego otwierania i uruchamiania“, „Drzwi i zamki“ lub „Kierownica“.
Przycisk żądania na pokrywie bagażnika może być używany wyłącznie w celu
zablokowania wszystkich drzwi i pokrywy bagażnika.
Zewnętrzna antena
Tylko blokowanie
Zasięg działania 80 cm 80 cm
Przycisk żądania
Dźwignia regulacji
położenia kierownicy

3
Poznaj swoją Mazdę
Przycisk ON/OFF
Dioda sygnalizacyjna
Zamykanie
Otwieranie
Lusterka zewnętrzne
1. Obróć przełącznik regulacji w lewą lub
prawą stronę, aby wybrać lusterko lewe
lub prawe.
2. Naciśnij przełącznik regulacji
lusterka w odpowiednim kierunku.
Więcej informacji znajdziesz w Rozdziale 3: „Lusterka“ lub „Szyby“.
Lusterko wsteczne wewnętrzne
Lusterko samoprzyciemniające
Lusterko samoprzyciemniające zmniejsza automatycznie
odblask od świateł pojazdów znajdujących się z tyłu,
kiedy włącznik zapłonu znajduje się w pozycji ON.
Naciśnij przycisk ON/OFF, aby wyłączyć działanie
samoprzyciemniania. Lampka sygnalizacyjna zgaśnie.
Aby ponownie uaktywnić funkcję automatycznego
przyciemniania lusterka, naciśnij przycisk ON/OFF.
Lampka sygnalizacyjna włączy się.
Obsługa szyb sterowanych elektrycznie
Szyby pasażerów można opuścić lub podnieść za pomocą głównych włączników
podnośników szyb, znajdujących się w drzwiach kierowcy.
Aby opuścić szybę do żądanej pozycji, naciśnij lekko włącznik podnośnika szyby.
Aby podnieść szybę do żądanej pozycji, pociągnij lekko włącznik.
Pozycja środkowa
Główne włączniki podnośników szyb
Tylna prawa szyba Tylna lewa szyba
Szyba przedniego pasażeraSzyba kierowcy
Przełącznik regulacji
lusterek

4
Poznaj swoją Mazdę
Otwieranie
Zamy-
kanie
Wymogi dotyczące paliwa i Pojemności
Pokrywa wlewu paliwa
Aby otworzyć, pociągnij dźwignię
otwierania pokrywy wlewu paliwa.
Więcej informacji znajdziesz w Rozdziale 3: „Paliwo i emisje spalin“
Pokrywa wlewu paliwa i korek
Korek wlewu paliwa
Aby zdjąć korek wlewu paliwa, odkręć go w kierunku
przeciwnym do ruchu wskazówek zegara.
Zamocuj wyjęty korek na wewnętrznej części
pokrywy wlewu paliwa.
Aby założyć korek wlewu paliwa, wkręć go obracając
w kierunku zgodnym z ruchem wskazówek zegara do
momentu usłyszenia kliknięcia.Benzyna bezołowiowa
(zgodna z normą EN 228
i w ramach normy E10)
*1
*1 EuropaPaliwo
Liczba
oktanowaPojemność
95 lub wyższa SKYACTIV-G 2.0, SKYACTIV-G 2.5
Twoja Mazda będzie pracować optymalnie przy
zasilaniu olejem napędowym, zgodnym ze
specyfikacją EN590 lub porównywalnym.
Podczas uzupełniania zbiornika wlewaj przynajmniej 10 litrów paliwa.Paliwo
Pojemność
2WD : 56,0 l SKYACTIV-D 2.2Zwykła benzyna
bezołowiowa
90 lub wyższa 92 lub wyższa
4WD : 58,0 l
Dźwignia
otwierania
pokrywy
wlewu paliwa
2WD : 56,0 l
4WD : 58,0 l

Podczas jazdy
5

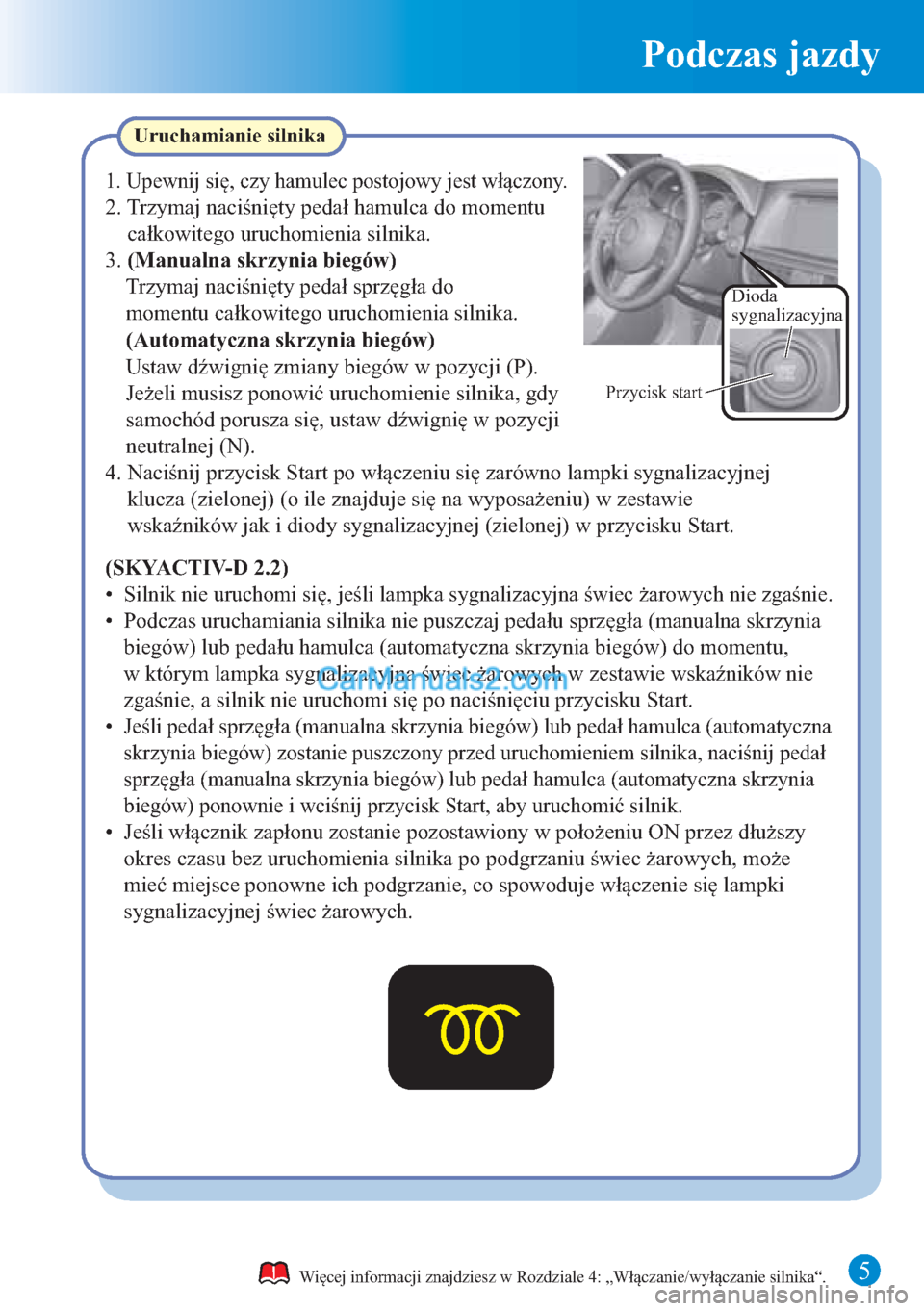

Uruchamianie silnika
Więcej informacji znajdziesz w Rozdziale 4: „Włączanie/wyłączanie silnika“.
(SKYACTIV-D 2.2)
• Silnik nie uruchomi się, jeśli lampka sygnalizacyjna świec żarowych nie zgaśnie.
• Podczas uruchamiania silnika nie puszczaj pedału sprzęgła (manualna skrzynia
biegów) lub pedału hamulca (automatyczna skrzynia biegów) do momentu,
w którym lampka sygnalizacyjna świec żarowych w zestawie wskaźników nie
zgaśnie, a silnik nie uruchomi się po naciśnięciu przycisku Start.
1. Upewnij się, czy hamulec postojowy jest włączony.
2. Trzymaj naciśnięty pedał hamulca do momentu
całkowitego uruchomienia silnika.
3. (Manualna skrzynia biegów)
Trzymaj naciśnięty pedał sprzęgła do
momentu całkowitego uruchomienia silnika.
(Automatyczna skrzynia biegów)
Ustaw dźwignię zmiany biegów w pozycji (P).
Jeżeli musisz ponowić uruchomienie silnika, gdy
samochód porusza się, ustaw dźwignię w pozycji
neutralnej (N).
4. Naciśnij przycisk Start po włączeniu się zarówno lampki sygnalizacyjnej
klucza (zielonej) (o ile znajduje się na wyposażeniu) w zestawie
wskaźników jak i diody sygnalizacyjnej (zielonej) w przycisku Start.
• Jeśli pedał sprzęgła (manualna skrzynia biegów) lub pedał hamulca (automatyczna
skrzynia biegów) zostanie puszczony przed uruchomieniem silnika, naciśnij pedał
sprzęgła (manualna skrzynia biegów) lub pedał hamulca (automatyczna skrzynia
biegów) ponownie i wciśnij przycisk Start, aby
uruchomić silnik.
• Jeśli włącznik zapłonu zostanie pozostawiony w położeniu ON przez dłuższy
okres czasu bez uruchomienia silnika po podgrzaniu świec żarowych, może
mieć miejsce ponowne ich podgrzanie, co spowoduje włączenie się lampki
sygnalizacyjnej świec żarowych.
Przycisk start
Dioda
sygnalizacyjna

6
Podczas jazdy
Więcej informacji znajdziesz w Rozdziale 4: „Włączanie/wyłączanie silnika“.
Obsługa funkcji i-stop
Funkcja i-stop automatycznie zatrzymuje pracę silnika na czas postoju samochodu
na skrzyżowaniu lub w korku, po czym automatycznie uruchamia go ponownie, aby
wznowić jazdę. Dzięki temu systemowi zostaje obniżone zużycie paliwa,
ograniczona emisja gazów spalinowych i wyeliminowany hałas silnika pracującego
na biegu jałowym, kiedy samochód stoi.
Wyłączanie i włączanie silnika przez funkcję i-stop
UWAGA
• Lampka sygnalizacyjna funkcji i-stop (zielona) włącza się w następujących okolicznościach:
• Po zatrzymaniu pracy silnika przez funkcję i-stop.
• Lampka sygnalizacyjna funkcji i-stop (zielona) wyłącza po ponownym
uruchomieniu się silnika.
Manualna skrzynia biegów
2. Podczas wciskania pedału sprzęgła ustaw dźwignię zmiany biegów w położeniu
neutralnym. Funkcja i-stop zatrzymuje pracę silnika po zwolnieniu pedału sprzęgła.
3. Silnik ponownie uruchamia się automatycznie po naciśnięciu pedału sprzęgła.
1. Zatrzymaj samochód, wciskając pedał hamulca, a następnie pedał przyspieszenia.
Automatyczna skrzynia biegów
2. Silnik ponownie uruchamia się automatycznie po zwolnieniu pedału
hamulca, jeśli dźwignia zmiany biegów znajduje się w pozycji D lub M
(nie w trybie stałego drugiego biegu).
3. Gdy dźwignia zmiany biegów znajduje się w pozycji N lub P, silnik nie
uruchomi się ponownie po zwolnieniu pedału hamulca. Silnik uruchomi się
ponownie, jeśli pedał hamulca zostanie ponownie wciśnięty lub dźwignia
zmiany biegów zostanie przesunięta w pozycję D, M (nie w trybie stałego
drugiego biegu) lub w pozycję R. (Ze względów bezpieczeństwa zawsze
trzymaj wciśnięty pedał hamulca podczas posługiwania się dźwignią zmiany
biegów, gdy funkcja i-stop spowodowała wyłączenie silnika). 1. Funkcja i-stop zatrzymuje pracę silnika po wciśnięciu pedału hamulca podczas
jazdy (nie dotyczy jazdy, gdy dźwignia zmiany biegów znajduje się w trybie R
lub M, tryb stałego drugiego biegu) i zatrzymaniu samochodu.Warunki zatrzymania pracy silnika przez funkcję i-stop zostają spełnione,
gdy jazda samochodem jest kontynuowana. • (Modele spoza Europy)

7
Podczas jazdy
Więcej informacji znajdziesz w Rozdziale 4: „Włączanie/wyłączanie silnika“.
Wyłącznik funkcji i-stop
Po naciśnięciu wyłącznika aż do usłyszenia
sygnału dźwiękowego funkcja i-stop zostaje
wyłączona, a w zestawie wskaźników włącza
się lampka ostrzegawcza funkcji i-stop
(pomarańczowa). Po ponownym naciśnięciu
wyłącznika aż do usłyszenia sygnału
dźwiękowego funkcja i-stop zostaje włączona,
a w zestawie wskaźników wyłącza się lampka
ostrzegawcza funkcji i-stop (pomarańczowa).
Sygnał ostrzegawczy funkcji i-stop
Jeśli drzwi po stronie kierowcy zostaną otwarte, gdy silnik został zatrzymany przez
działanie funkcji i-stop, emitowany jest sygnał dźwiękowy powiadamiający
kierowcę, że silnik nie pracuje, ale w każdej chwili może zostać uruchomiony.
Sygnał ten ustaje po zamknięciu drzwi.
Lampka sygnalizacyjna funkcji i-stop (zielona)/Lampka ostrzegawcza funkcji i-stop (pomarańczowa)
Lampka sygnalizacyjna funkcji i-stop (zielona)
• Po zatrzymaniu pracy silnika przez funkcję i-stop.
Warunki zatrzymania pracy silnika przez funkcję i-stop
zostają spełnione, gdy jazda samochodem jest kontynuowana.
• Lampka ta włącza się, gdy włącznik zapłonu zostaje ustawiony
w pozycji ON, a wyłącza się po uruchomieniu silnika.
Lampka ostrzegawcza funkcji i-stop (pomarańczowa)
• Lampka ta włącza się w momencie naciśnięcia
wyłącznika funkcji i-stop i wyłączenia systemu. • (Modele spoza Europy)

8
Podczas jazdy
Więcej informacji znajdziesz w Rozdziale 4: „Zestaw wskaźników i wyświetlacz“.
Lampki ostrzegawcze/sygnalizacyjne
PiktogramLampki ostrzegawcze/sygnalizacyjne
1
2
3
4
7
8
9
10
11
12Lampka ostrzegawcza układu
hamulcowego Główna lampka ostrzegawcza
Lampka ostrzegawcza systemu ABS
Ostrzeżenie/lampka ostrzegawcza
układu ładowania akumulatora
Lampka ostrzegawcza oleju silnika
Lampka ostrzegawcza usterki silnika
(Check Engine)
Lampka ostrzegawcza wysokiej temperatury
płynu chłodzenia silnika (czerwona)
Lampka ostrzegawcza funkcji i-stop
(pomarańczowa)/Lampka
sygnalizacyjna funkcji i-stop (zielona)
14
17
18
19Ostrzeżenie dotyczące automatycznej
skrzyni biegów
Ostrzeżenie dotyczące awarii układu
wspomagania kierownicy
20
Lampka ostrzegawcza układu poduszek
powietrznych/systemu napinaczy pasów
bezpieczeństwa przednich siedzeń
Lampka ostrzegawcza niskiego
poziomu paliwa
21Lampka ostrzegawcza niezapiętego
pasa bezpieczeństwa
22
2327
28
29
35
36
38
40Lampka ostrzegawcza systemu
kontroli ciśnienia w oponach
Ostrzeżenie dotyczące KLUCZA
Lampka ostrzegawcza (pomarańczowa)/ sygnalizacyjna
(zielona) systemu automatycznego przełączania świateł
drogowych na mijania i odwrotnie (HBC)
Lampka sygnalizacyjna systemu
TCS/DSC
Lampka sygnalizacyjna wyłączenia
systemu TCS
Lampka sygnalizacyjna niskiej temperatury
płynu chłodzenia silnika (niebieska)
41
42
43
44
45Wskazanie pozycji dźwigni zmiany biegów
Lampka sygnalizacyjna świateł drogowych
Lampki sygnalizacyjne
kierunkowskazów/świateł awaryjnych
Lampka sygnalizacyjna systemów
zabezpieczania przed kradzieżą
49Główna lampka sygnalizacyjna
tempomatu (pomarańczowa)/Lampka
włączenia tempomatu (zielona)
Lampka sygnalizacyjna włączonych świateł
51Lampka sygnalizacyjna przednich
świateł przeciwmgielnych
Lampka sygnalizacyjna tylnego
światła przeciwmgielnego 52
PiktogramLampki ostrzegawcze/sygnalizacyjne
Ostrzeżenie (Komunikat na
wyświetlaczu)
W zestawie wskaźników wyświetlane są niektóre lampki ostrzegawcze/sygnalizacyjne.
W razie wystąpienia tego typu sytuacji, sprawdź na wyświetlaczu zestawu
wskaźników (typ A), jakie jest znaczenie poszczególnych ostrzeżeń.
Lampka sygnalizacyjna świec żarowych
Wskazanie dotyczące Filtra Cząstek StałychWskazanie dotyczące obsługi okresowej
31
32
33
Lampka ostrzegawcza nadmiernej
prędkości
34Lampka ostrzegawcza niskiej
temperatury otoczenia
Ostrzeżenie dotyczące niskiego
poziomu płynu spryskiwaczy 25
Lampka ostrzegawcza aktywnego
tempomatu MRCC (pomarańczowa)/
Lampka sygnalizacyjna aktywnego
tempomatu MRCC (zielona)
46
24
Lampka sygnalizacyjna
elektrycznego hamulca postojowego
Lampka ostrzegawcza elektrycznego
hamulca postojowego
Wskazanie systemu wspomagającego
utrzymanie pojazdu w pasie ruchu
Wskazanie wyłączenia systemu wspomagają-
cego utrzymanie pojazdu w pasie ruchu (LKA)
Wskazanie systemu ostrzegania przed
niezamierzoną zmianą pasa ruchu (LDWS)
Wskazanie wyłączenia systemu
ostrzegania przed niezamierzoną
zmianą pasa ruchu (LDWS)
Ostrzeżenie dotyczące napędu na 4 kołaWD
Ostrzeżenie dotyczące
niezamkniętych drzwi
Ostrzeżenie dotyczące niezamkniętej
pokrywy bagażnika
Lampka ostrzegawcza adaptacyjnych
reflektorów LED (pomarańczowa)/
Lampka sygnalizacyjna adaptacyjnych
reflektorów LED (zielona)
Lampka sygnalizacyjna wyłączenia
systemu SBS/SCBS
Ostrzeżenie systemu wspomagającego hamowanie
(zapobiegającego kolizjom przy małej prędkości)
SCBS (Smart City Brake Support)
Wskazanie systemu i-ELOOP
Wskazanie wybranego trybu jazdy
Wskazanie wyłączenia systemu
monitorowania martwego pola (BSM)
Lampka ostrzegawcza reflektora LED
5
6
13
15
1630
37
39
47
48
50
Lampka ostrzegawcza przekroczenia
prędkości 120 km/h
26

Podczas jazdy
9
Sterowanie automatyczną skrzynią biegów
Posługiwanie się dźwignią:
Wskazuje, że musisz nacisnąć pedał
hamulca oraz przytrzymać przycisk
zwalniania blokady dźwigni
zmiany biegów, aby przesunąć
dźwignię (włącznik zapłonu musi
znajdować się w pozycji ON).
Wskazuje, że dźwignia wybierania
biegów może być przełączona
dowolnie do każdej pozycji.
Wskazuje, że musisz
przytrzymać przycisk zwalniania
blokady dźwigni zmiany biegów,
aby przestawić dźwignię.
Przełącznik wyboru trybu jazdy
Wybór trybu jazdy
Wybór trybu jazdy to funkcja, która pozwala na przełączanie trybu jazdy
samochodu. W przypadku wybrania trybu Sport reakcja samochodu na sterowanie
pedałem przyspieszenia jest wzmocniona. Użyj trybu Sport, gdy wymagasz od
samochodu szybszej reakcji, np. podczas włączania się do ruchu na drodze
ekspresowej lub przy wyprzedzaniu.
2. Pociągnij przełącznik wyboru trybu jazdy
w stronę oznaczenia stronę (do tyłu),
aby wyłączyć tryb sport.
1. Pchnij przełącznik wyboru trybu jazdy
w stronę oznaczenia (do przodu), aby
wybrać tryb sport.
Lampka sygnalizacyjna wyboru trybu
W przypadku wybrania trybu Sport w zestawie
wskaźników włącza się wskazanie wybranego
trybu jazdy.
Więcej informacji, patrz Rozdział 4: „Skrzynia biegów“, „Wybór trybu jazdy“.
Przycisk zwalniania
blokady dźwigni
zmiany biegów
(lock-release)
