MAZDA MODEL CX-5 2015 Handleiding (in Dutch)

(SKYACTIV-D 2.2)
lEr is een defect in de hydraulische
regeling van de motor.
lEr is een defect in de distributieketting
van de motor.
lEr is een defect in de voorverwarming.
qAls het remwaarschuwingslampje
gaat branden
Als het remwaarschuwingslampje blijft
branden, bestaat de kans dat het
remvloeistofniveau laag is of dat er een
probleem is met het remsysteem. Breng
de auto onmiddellijk op een veilige plaats
tot stilstand en neem contact op met een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
WAARSCHUWING
Niet rijden wanneer het
remwaarschuwingslampje brandt.
Neem contact op met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur om de remmen zo
spoedig mogelijk te laten inspecteren:
Rijden terwijl het
remwaarschuwingslampje brandt is
gevaarlijk. Het geeft aan dat de
remmen wellicht totaal niet
functioneren of dat ze op elk moment
volledig buiten bedrijf kunnen raken.
Laat de remmen onmiddellijk
inspecteren indien dit lampje blijft
branden nadat u gecontroleerd heeft
of de handrem volledig ontspannen is.
OPGELET
Ook is het mogelijk dat het effectieve
remvermogen vermindert, zodat u het
rempedaal krachtiger moet intrappen
dan normaal om de auto tot stilstand te
brengen.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-37

qAls het ABS waarschuwingslampje
gaat branden
Wanneer het ABS waarschuwingslampje
van het ABS systeem tijdens het rijden
blijft branden, geeft dit aan dat de ABS
besturingseenheid een defect in het
systeem vastgesteld heeft. In dat geval zal
het remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te
raadplegen.
OPMERKING
Wanneer de motor met behulp van een
hulpaccu gestart wordt, is het toerental
ongelijkmatig en is het mogelijk dat het
ABS waarschuwingslampje gaat
branden. In dit geval is dit het gevolg
van een nagenoeg uitgeputte accu en
duidt dit niet op een defect in het ABS
systeem.
Laad de accu.
Zie Opladen van de accu op pagina
6-46.
qAls het remwaarschuwingslampje
en het ABS waarschuwingslampje
tegelijkertijd gaan branden
Als de stuureenheid van het elektronisch
remkrachtverdelingssysteem vaststelt dat
bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een probleem
in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het ABS
waarschuwingslampje als het
remwaarschuwingslampje beide
branden. Laat de auto naar een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur slepen
om de remmen zo spoedig mogelijk te
laten inspecteren:
Rijden terwijl het ABS
waarschuwingslampje en
remwaarschuwingslampje
tegelijkertijd branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
7-38
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers

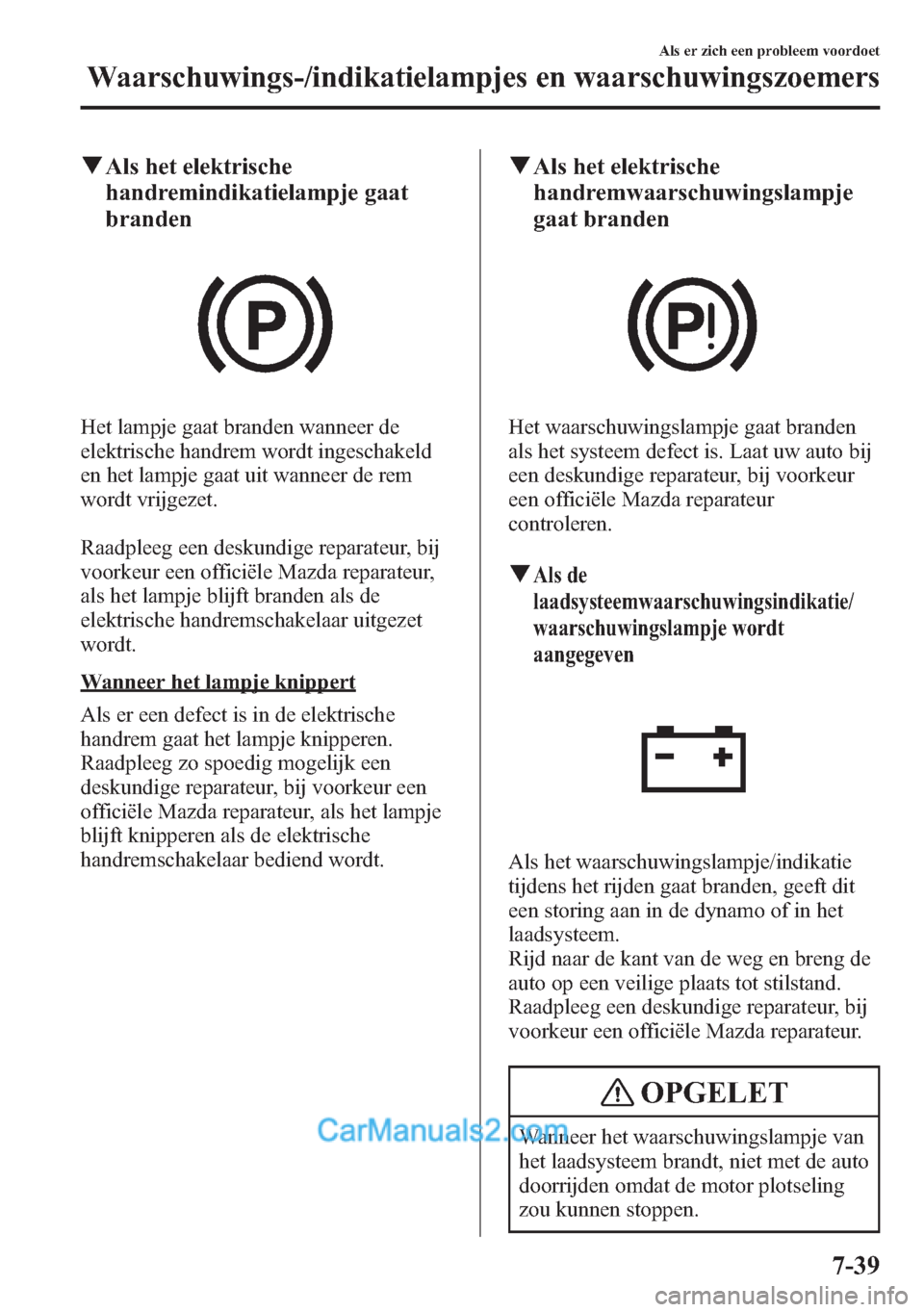

qAls het elektrische
handremindikatielampje gaat
branden
Het lampje gaat branden wanneer de
elektrische handrem wordt ingeschakeld
en het lampje gaat uit wanneer de rem
wordt vrijgezet.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur,
als het lampje blijft branden als de
elektrische handremschakelaar uitgezet
wordt.
Wanneer het lampje knippert
Als er een defect is in de elektrische
handrem gaat het lampje knipperen.
Raadpleeg zo spoedig mogelijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur, als het lampje
blijft knipperen als de elektrische
handremschakelaar bediend wordt.
qAls het elektrische
handremwaarschuwingslampje
gaat branden
Het waarschuwingslampje gaat branden
als het systeem defect is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
qAls de
laadsysteemwaarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
Als het waarschuwingslampje/indikatie
tijdens het rijden gaat branden, geeft dit
een storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng de
auto op een veilige plaats tot stilstand.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Wanneer het waarschuwingslampje van
het laadsysteem brandt, niet met de auto
doorrijden omdat de motor plotseling
zou kunnen stoppen.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-39

qAls de
motoroliewaarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
Dit waarschuwingslampje geeft aan dat de
druk van de motorolie laag is.
Bij SKYACTIV-D 2.2 gaat ook het
motoroliewaarschuwingslampje branden
als de motorolie ernstig vervuild is.
OPGELET
De motor niet laten draaien wanneer de
oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Indien het lampje tijdens het rijden gaat
branden:
1. Rijd naar de kant van de weg en breng
de auto op een veilige en vlakke plaats
tot stilstand.
2. Zet de motor stop en wacht 5 minuten
om de olie naar het carter te laten
terugvloeien.
3. Inspecteer het motoroliepeil (pagina
6-32). Als het peil laag is, de juiste
hoeveelheid motorolie bijvullen en er
daarbij op letten niet teveel bij te
vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.
Indien het lampje blijft branden ook als
het oliepeil normaal is of nadat u olie
heeft bijgevuld, de motor onmiddellijk
stopzetten en uw auto naar een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur laten slepen.
qAls het motorwaarschuwingslampje
gaat branden of knipperen
Als dit indikatielampje tijdens het rijden
gaat branden, bestaat de kans dat er een
probleem met de auto is. Noteer de
rijomstandigheden waarbij het lampje
begon te branden en raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Het motorwaarschuwingslampje kan in de
volgende gevallen gaan branden:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Wanneer het niveau van de brandstof in
de tank bijzonder laag is of wanneer de
tank nagenoeg leeg is.
7-40
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers

lWanneer er een probleem is met de
elektrische installatie van de motor.
lWanneer er een probleem is met het
systeem van de uitlaatgasreiniging.
Als het motorwaarschuwingslampje blijft
branden of continu knippert (SKYACTIV-
G 2.0, SKYACTIV-G 2.5), niet met hoge
snelheden rijden en zo spoedig mogelijk
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
qAls het waarschuwingslampje voor
hoge
motorkoelvloeistoftemperatuur
(rood) gaat branden of knipperen
Het lampje knippert wanneer de
motorkoelvloeistoftemperatuur
buitengewoon hoog is en gaat branden
wanneer de
motorkoelvloeistoftemperatuur verder
toeneemt.
Te nemen maatregelen
Lampje knippert
Rijd langzaam om de motorbelasting te
verminderen totdat u een veilige plaats
heeft gevonden om de auto tot stilstand te
brengen en wacht totdat de motor
afgekoeld is.Lampje brandt
Dit geeft de mogelijkheid van
oververhitting aan. Parkeer de auto
onmiddellijk op een veilige plaats en zet
de motor stop.
Zie Oververhitting (pagina 7-30).
OPGELET
Niet met de auto rijden wanneer het
waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur brandt.
Anders kan dit beschadiging van de
motor veroorzaken.
qAls het i-stop waarschuwingslampje
(oranje) gaat branden of knipperen
Wanneer het lampje brandt
De volgende gevallen kunnen duiden op
een storing in het systeem. Laat uw auto
bij een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
controleren.
lHet lampje gaat niet branden wanneer
het contact op ON wordt gezet.
lHet lampje blijft branden ook al is
tijdens het draaien van de motor de i-
stop OFF schakelaar ingedrukt.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-41

Wanneer het lampje knippert
Het lampje blijft knipperen als er een
defect in het systeem is. Laat uw auto bij
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
controleren.
qAls de rijstrookassistent OFF
indikatie verschijnt (Type A)í
Als de indikatie na bediening van de
rijstrookassistentschakelaar blijft
verschijnen, duidt dit op een probleem in
het systeem. Laat uw auto bij een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur controleren.
OPGELET
Gebruik altijd banden van het
voorgeschreven formaat voor alle
wielen en van hetzelfde merk, soort en
profielpatroon. Bovendien geen banden
met duidelijk zichtbaar verschillende
slijtagepatronen op dezelfde auto
gebruiken. Als dergelijke verkeerde
banden worden gebruikt, bestaat de
kans dat de rijstrookassistent niet
normaal functioneert.
qAls de
rijstrookafwijkingwaarschuwingssysteem
(LDWS) OFF indikatie/indikatielampje
verschijnt
í
Type A
Als de indikatie na bediening van de
LDWS schakelaar blijft verschijnen, duidt
dit op een probleem in het systeem. Laat
uw auto bij een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
controleren.
Type B
De volgende gevallen kunnen duiden op
een storing in het systeem. Laat uw auto
bij een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur
controleren.
lHet lampje gaat niet branden wanneer
het contact op ON wordt gezet.
lDit blijft branden ook als de LDWS
schakelaar uitgezet is.
7-42
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers

OPGELET
lGebruik altijd banden van het
voorgeschreven formaat voor alle
wielen en van hetzelfde merk, soort
en profielpatroon. Bovendien geen
banden met duidelijk zichtbaar
verschillende slijtagepatronen op
dezelfde auto gebruiken. Als
dergelijke ongeschikte banden
gebruikt worden, bestaat de kans dat
het LDWS niet normaal functioneert.
lWanneer een noodreservewiel wordt
gebruikt, bestaat de kans dat het
systeem niet normaal functioneert.
qAls de 4WD waarschuwingsindikatie/
waarschuwingslampje wordt
aangegeven
í
Type A
De waarschuwingsindikatie wordt onder
de volgende omstandigheden getoond;
lEr is een afwijking in het 4WD
systeem.
lEr is teveel verschil in de bandradius
tussen de voor- en achterwielen.
lDe temperatuur van de differentieelolie
is abnormaal hoog.
lEr is voortdurend een groot verschil
tussen het aantal omwentelingen van
de voor- en achterwielen, zoals
wanneer u probeert weg te rijden op
een bevroren wegdek of wanneer u de
auto probeert vrij te trekken uit
modder, zand of soortgelijke
omstandigheden.
Wanneer“Storing in 4WD systeem”
wordt aangegeven
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
Wanneer“Overbelasting 4WD
systeem”wordt aangegeven
Parkeer de auto op een veilige plaats. Als
de aanduiding na enkele ogenblikken
verdwijnt kunt u verder rijden. Als de
aanduiding niet verdwijnt, contact
opnemen met een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur.
Type B
Het waarschuwingslampje zal onder de
volgende omstandigheden gaan branden
of knipperen:
lGaat branden wanneer er een afwijking
is in het 4WD systeem.
lGaat branden als er teveel verschil is in
de bandradius tussen de voor- en
achterwielen.
lGaat knipperen wanneer de
temperatuur van de differentieelolie
abnormaal hoog wordt.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-43íBepaalde modellen.

lKnippert wanneer er voortdurend een
groot verschil is tussen het aantal
omwentelingen van de voor- en
achterwielen, zoals wanneer u probeert
weg te rijden op een bevroren wegdek
of wanneer u de auto probeert vrij te
trekken uit modder, zand of
soortgelijke omstandigheden.
Wanneer het lampje brandt
Als het 4WD waarschuwingslampje gaat
branden, contact opnemen met een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
Wanneer het lampje knippert
Parkeer de auto op een veilige plaats. Start
de motor na enkele ogenblikken opnieuw,
als het waarschuwingslampje ophoudt met
knipperen kunt u verder rijden. Als het
lampje niet ophoudt met knipperen,
contact opnemen met een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
qAls de waarschuwingsindikatie/
waarschuwingslampje voor de
automatische transmissie wordt
aangegeven
í
Het lampje/indikatie gaat branden
wanneer er een probleem is met de
transmissie.
OPGELET
Als het waarschuwingslampje/
waarschuwingsindikatie voor de
automatische transmissie gaat branden,
is er een elektrisch probleem in de
transmissie. Wanneer u in deze toestand
met uw Mazda blijft doorrijden, kan dit
beschadiging van uw transmissie tot
gevolg hebben. Raadpleeg zo spoedig
mogelijk een deskundige reparateur, bij
voorkeur een officiële Mazda
reparateur.
qAls de waarschuwingsindikatie/
indikatielampje voor defecte
stuurbekrachtiging wordt
aangegeven
Het indikatielampje voor defecte
stuurbekrachtiging gaat branden of
knipperen als er een defect is in de
stuurbekrachtiging terwijl de motor draait.
Als het indikatielampje brandt of knippert,
de auto onmiddellijk op een veilige plaats
parkeren en de motor stopzetten.
Als het indikatielampje ook als de motor
daarna opnieuw gestart wordt niet uitgaat,
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
raadplegen.
7-44
Als er zich een probleem voordoet
íBepaalde modellen.
Waarschuwings-/indikatielampjes en waarschuwingszoemers

OPMERKING
lAls het indikatielampje brandt of
knippert, zal de stuurbekrachtiging
niet normaal functioneren. In dat
geval kan het stuurwiel alsnog
gedraaid worden, echter het sturen
gaat dan zwaarder dan normaal en
het is mogelijk dat het stuurwiel
tijdens het draaien trilt.
lAls tijdens stilstand of uiterst
langzaam rijden het stuurwiel bij
herhaling naar links en naar rechts
gedraaid wordt, is het mogelijk dat
de defectbeveiliging van het
stuurbekrachtigingssysteem in
werking treedt waardoor het sturen
zwaarder wordt. Dit duidt echter niet
op een probleem. Parkeer in dit geval
de auto op een veilige plaats en
wacht enkele minuten totdat het
systeem weer normaal werkt.
qAls het waarschuwingslampje voor
systeem van airbag/voorspanners
van voorste veiligheidsgordels gaat
branden of knipperen
Een defect in het systeem wordt
aangeduid als het waarschuwingslampje
constant knippert, constant brandt of
helemaal niet brandt wanneer het contact
op ON gezet wordt. Bij elk van deze
gevallen dient u zo spoedig mogelijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te raadplegen.
Het systeem zal dan wellicht in het geval
van een aanrijding niet in werking treden.
WAARSCHUWING
Sleutel nooit zelf aan de airbag/
voorspannersystemen en laat altijd
alle onderhoud en reparatie door een
deskundige reparateur, bij voorkeur
een officiële Mazda reparateur
uitvoeren:
Het zelf uitvoeren van onderhoud of
sleutelen aan de systemen is
gevaarlijk. De kans bestaat dat een
airbag/voorspanner onvoorzien
geactiveerd of buiten werking gesteld
wordt.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-45

qAls het waarschuwingslampje van
het
bandenspanningcontrolesysteem
gaat knipperen
Als het bandenspanningcontrolesysteem
defect is, gaat het waarschuwingslampje
voor de bandenspanning gedurende
ongeveer 1 minuut knipperen wanneer het
contact op ON gezet wordt en vervolgens
continu branden. Laat uw auto zo spoedig
mogelijk door een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur controleren.
qAls de KEY indikatie/
waarschuwingslampje (rood)
wordt aangegeven
Type A
“Storing in Keyless systeem”wordt op
de display getoond
Dit bericht wordt getoond als er een
probleem is met de geavanceerde
afstandbediende portiervergrendeling &
startdrukknopsysteem.
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
OPGELET
Als bovenstaand bericht wordt
aangegeven of het
startdrukknopindikatielampje (oranje)
knippert, bestaat de kans dat de motor
niet start. Als de motor niet gestart kan
worden, deze proberen te starten met
behulp van de noodprocedure voor het
starten van de motor en de auto zo
spoedig mogelijk door een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur laten inspecteren.
Zie Noodbediening voor het starten van
de motor op pagina 4-11.
“Zet contactslot op UIT”wordt op de
display getoond
Dit bericht wordt getoond wanneer het
bestuurdersportier wordt geopend zonder
het contact uit te zetten.
“Sleutel niet gevonden”wordt op de
display getoond
Dit bericht wordt getoond wanneer een
van de volgende handelingen wordt
uitgevoerd wanneer de sleutel buiten het
werkingsbereik is of zich op plaatsen in
de cabine bevindt waar de sleutel moeilijk
bespeurd kan worden.
lDe startdrukknop wordt ingedrukt
terwijl het contact uit staat
lHet contact wordt aan gezet
lAlle portieren zijn gesloten zonder dat
het contact is uitgezet
Type B
In het geval van een defect in het
afstandbediende
portiervergrendelingssysteem, gaat het
lampje continu branden.
7-46
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
