MAZDA MODEL CX-5 2015 取扱説明書 (in Japanese)

469
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
5. トラブルが起きたら
パンクしたとき
タイヤパンク応急修理キット
»  àÍ ï« x .g ©¿Ä
本キットはタイヤの接地面に刺さった釘やネジなどに
よる軽度のパンクを一時的に修理するものです。
タイヤに刺さった釘やネジなどを抜かず､ 応急修理し
てください。
タイヤパンク応急修理キットは図の位置に格納されて
います。
タイヤパンク応急修理キットについて
タイヤパンク応急修理キット内には､ 次のものが格納されています。
.gN«Ö×” µ¤ ž¯ïÓ迱”
'
‹ ÌçÒ¯ž¯ žs` S
Mv³”ç
{
†Ì {
CX-5_Kシ_3版.indb 4692015/04/22 9:52:17

470
5. トラブルが起きたら
パンクしたとき
/
万一飲用したときは､ すぐに多量の水を飲み､ 応急処置が済んだ
ら､ 医師の診察を受ける。
修理剤を飲用すると健康に害があります。
修理剤が目に入ったり､ 皮膚に付着したときは､ すぐに多量の水
で洗浄する。
それでも異常を感じたときは､ 医師の診察を受けてください。
お子さまには修理剤をさわらせない。
誤って使用すると､ 思わぬ事故につながるおそれがあります。
天然ゴムに対するアレルギーを有する人は修理剤に触れない。
アレルギー症状を発症する可能性があります。
ŒÝ
修理剤の使用について
●一度使用した修理剤は再使用できません。新しい修理剤をマツダ販売店でお求め
ください。
●次のようなときには､ 修理剤を使用することができません。マツダ販売店または
JAF などに連絡してください。
•修理剤の有効期限がきれているとき(有効期限はボトルのラベルに記載されて
います )
•約 4mm 以上の切り傷や刺し傷があるとき
•接地部以外が損傷を受けたとき
•パンクしたまま走行し､ タイヤ側面が損傷しているとき
•タイヤがホイールからはずれているとき
•ホイールやバルブが破損しているとき
•タイヤが 2 本以上パンクしているとき
CX-5_Kシ_3版.indb 4702015/04/22 9:52:17

471
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
タイヤパンク応急修理キットの使いかた
1. 交通のさまたげにならず､ 安全に作業できる地面の平らで固い場所に車を移動します。
2. セレクトレバーを P にいれます。
3. ブレーキペダルを踏んだまま､ パーキングブレーキをかけ､ エンジンを止めます。
4. 必要に応じて､ 非常点滅灯を点滅させ､ 停止表示板( 停止表示灯 )を使用します。
5. 人や荷物を降ろし､ タイヤパンク応急修理キット
を取り出します。
6. 修理剤のボトルをよく振ります。
/
注入ホースをねじ込む前にボトルを振る。
注入ホースをねじ込んだ後にボトルを振ると､ 修理剤が注入ホースから飛び
散り､ 修理剤が衣服などに付着すると取れないおそれがあります。
ŒÝ
修理剤の性質について
0°C 以下の寒冷時では修理剤が固まりやすくなり､ 注入作業がしにくくなります。
車内などで暖めると注入作業がしやすくなります。
CX-5_Kシ_3版.indb 4712015/04/22 9:52:17

472
5. トラブルが起きたら
パンクしたとき
ØÄç
«Ö×”
µ
7. ボトルのキャップをはずします。内ぶたをつけた
ままの状態で注入ホースをボトルにねじ込むと､
ボトルの内ぶたが破れます。
ÌçÒ
©ß ¿Ó
¯žs`8. パンクしたタイヤのバルブからキャップを取りは
ずし､ コアまわしの後ろでバルブ内のバルブコア
を押してタイヤの空気を完全に抜きます。
Ìç ÒÌçÒ¯ž
9. コアまわしでバルブコアを左にまわし､ バルブコ
アを取りはずします。
«™
バルブコアをはずすとき､ タイヤに空気が残っているとバルブコアが飛び出
すおそれがあります。バルブコアは慎重に取りはずしてください。
ŒÝ
バルブコアは汚れないように保管してください。
CX-5_Kシ_3版.indb 4722015/04/22 9:52:18

473
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

–
«Ö×” µ10. 注入ホースの栓をはずし､ 注入ホースをバルブに
差し込みます。
ÌçÒ
11. ボトルを逆さまにして持ち､ 手でボトルを圧迫し､
修理剤を全てタイヤの中に注入します。
12. 注入ホースをバルブから引き抜き､ コアまわしで
バルブコアを右にまわし､ バルブにバルブコアを
取り付けます。
ŒÝ
修理剤の回収について
注入が完了した空ボトルは､ タイヤ交換または修理の際に使用済み修理剤の回収に使
用しますので､ ボトルは捨てずにマツダ販売店までお持ちください。
13. 運転者のよく見えるところに速度制限シールを貼
ります。
/
ハンドルのパッド部に速度制限シールを貼らない。
万一の場合エアバッグが正常に作動しなくなり､ 重大な傷害につながるおそ
れがあります。また､ 警告灯やスピードメーターが見えなくなる位置には貼
らないでください。
CX-5_Kシ_3版.indb 4732015/04/22 9:52:19

474
5. トラブルが起きたら
パンクしたとき
ÌçÒ×” µ
14. エアコンプレッサーのホースの口金を右にまわし
てバルブに取り付けます。
¤ž¯ïÓ迱 ”
Óå
¬
15. エアコンプレッサーのプラグを車内の電源ソケッ
トに差し込み､ 電源ポジションを ACC にします。
→404ページ「電源ソケット」
«™
電源ソケットにエアコンプレッサーのプラグを抜き差しするときは､ エアコ
ンプレッサーのスイッチが OFF になっていることを確認してください。エ
アコンプレッサーの ON､ OFF はエアコンプレッサー本体のスイッチで行
なってください。
16. エアコンプレッサーのスイッチを ON にして､ タイヤを適正空気圧まで昇圧します。
CX-5_Kシ_3版.indb 4742015/04/22 9:52:19

475
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
空気圧の調整について
●タイヤの適正空気圧は運転席ドアを開けたボディー側に貼付されているラベルで
確認してください。
●エアコンプレッサーは長時間使用すると故障につながるおそれがありますの
で､ 10 分以上連続して作動させないでください。
●タイヤ空気圧が昇圧できない場合は修理できません。もし､ 10 分以内に適正空
気圧にならなければ､ タイヤがひどい損傷を受けている可能性があります。こ
の場合は､ 本修理キットで応急修理することができません。マツダ販売店または
JAF などに連絡してください。
●空気を入れすぎたときはエアコンプレッサーのホースの口金を緩めて空気を抜い
てください。
17. 適正空気圧まで昇圧できたら､ エアコンプレッサーのスイッチを OFF にしエアコン
プレッサーのホースの口金を左にまわしてバルブから抜きます。
18. バルブキャップを取り付けます。
19. 修理剤をタイヤ内にゆきわたらせるため､ 直ちに走行を始めます。
«™
80km/h 以下の速度で慎重に運転してください。80km/h 以上の速度で走
行した場合､ 車体が振動することがあります。
20. 10 分間もしくは 5km 程度走行後に手順 14 の方法でタイヤにエアコンプレッサー
を接続し､ エアコンプレッサーに付属している空気圧計でタイヤ空気圧をチェックし
ます。適正空気圧より低下していたら､ 手順 15 の作業から再度行ないます。
/
空気圧が 130kPa (1.3kgf/cm2) 以下に低下していたら､ 運
転を中止してマツダ販売店または JAF などに連絡する。
本修理キットによる応急修理はできません。
手順 14 ～ 20 の作業を繰り返しても､ 空気圧の低下が認められ
る場合は､ 運転を中止する。
マツダ販売店または JAF などに連絡してください。
CX-5_Kシ_3版.indb 4752015/04/22 9:52:19

476
5. トラブルが起きたら
パンクしたとき
«™
タイヤ空気圧を空気圧計で確認するときは､ エアコンプレッサーのスイッチ
を OFF にしてから確認してください。
21. 空気圧が低下していなければ､ 応急修理完了です。すみやかにマツダ販売店まで慎重
に運転し､ 新しいタイヤに交換をすることをおすすめします。修理 · 再使用する場合
はマツダ販売店にご相談ください。
ŒÝ
応急修理をしたタイヤとホイールは
●タイヤパンク応急修理キットで応急修理をしたタイヤは､ できるだけ早く新しい
タイヤに交換をすることをおすすめします。修理 · 再使用する場合はマツダ販売
店にご相談ください。
●ホイールは付着した修理剤をふき取れば再使用できます。ただし､ バルブは新し
いものと取り替えてください。
タイヤパンク応急修理キットの点検
タイヤパンク応急修理キットの点検は定期的に行なってください。
●修理剤の有効期限の確認
●コンプレッサーの作動の確認
ŒÝ
修理剤の有効期限について
修理剤には有効期限があります。有効期限がきれたものは使用できませんので､ ボト
ルのラベルに記載されている有効期限を確認し､ 有効期限がきれる前にマツダ販売店
で新しい修理剤をお求めください。
CX-5_Kシ_3版.indb 4762015/04/22 9:52:19

477
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

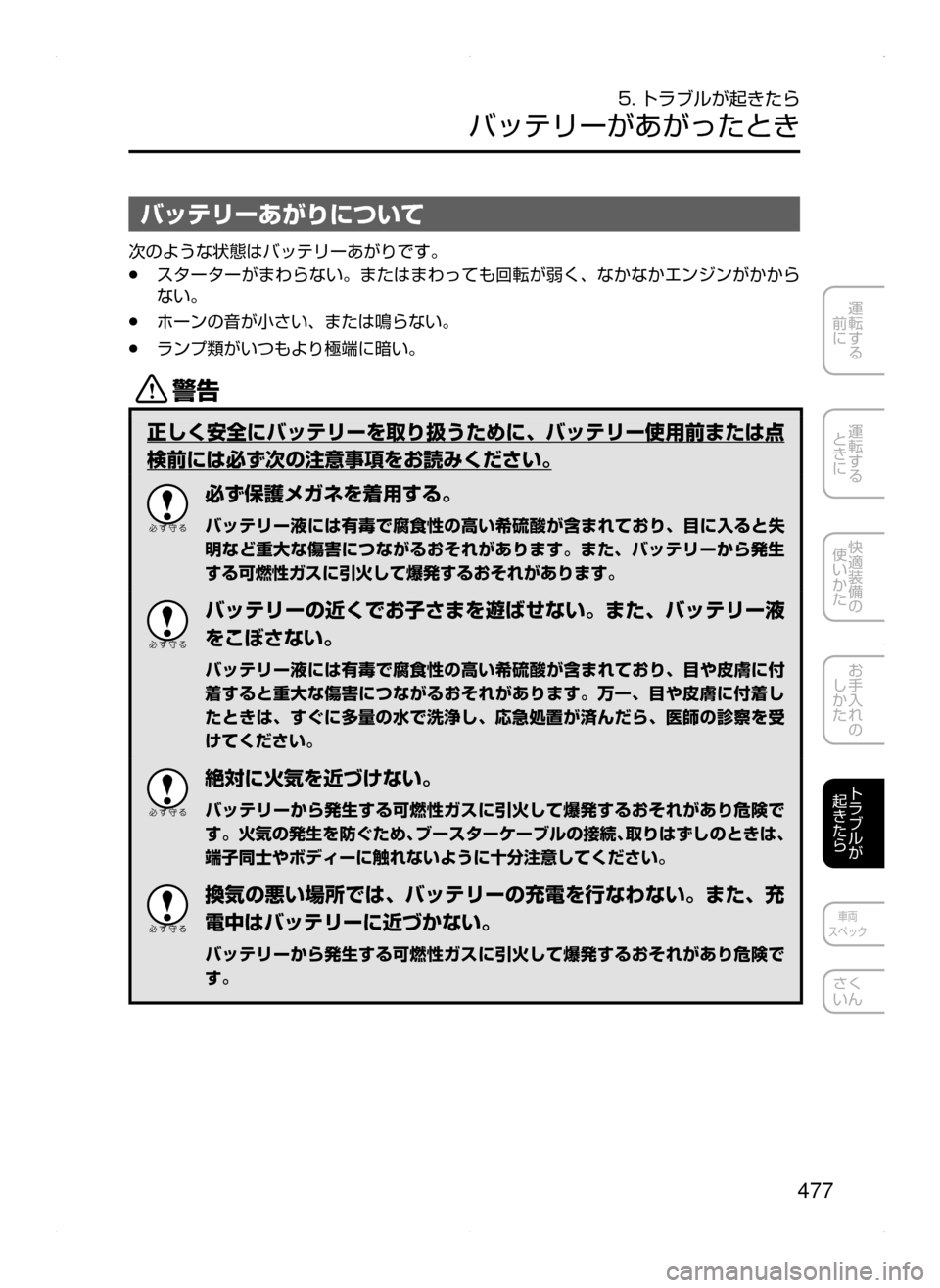

5. トラブルが起きたら
バッテリーがあがったとき
バッテリーあがりについて
次のような状態はバッテリーあがりです。
●スターターがまわらない。またはまわっても回転が弱く､ なかなかエンジンがかから
ない。
●ホーンの音が小さい､ または鳴らない。
●ランプ類がいつもより極端に暗い。
/
正しく安全にバッテリーを取り扱うために､ バッテリー使用前または点
検前には必ず次の注意事項をお読みください。
必ず保護メガネを着用する。
バッテリー液には有毒で腐食性の高い希硫酸が含まれており､ 目に入ると失
明など重大な傷害につながるおそれがあります。また､ バッテリーから発生
する可燃性ガスに引火して爆発するおそれがあります。
バッテリーの近くでお子さまを遊ばせない。また､ バッテリー液
をこぼさない。
バッテリー液には有毒で腐食性の高い希硫酸が含まれており､ 目や皮膚に付
着すると重大な傷害につながるおそれがあります。万一､ 目や皮膚に付着し
たときは､ すぐに多量の水で洗浄し､ 応急処置が済んだら､ 医師の診察を受
けてください。
絶対に火気を近づけない。
バッテリーから発生する可燃性ガスに引火して爆発するおそれがあり危険で
す。火気の発生を防ぐため､ブースターケーブルの接続､取りはずしのときは､
端子同士やボディーに触れないように十分注意してください。
換気の悪い場所では､ バッテリーの充電を行なわない。また､ 充
電中はバッテリーに近づかない。
バッテリーから発生する可燃性ガスに引火して爆発するおそれがあり危険で
す。
CX-5_Kシ_3版.indb 4772015/04/22 9:52:20

478
5. トラブルが起きたら
バッテリーがあがったとき
/
ブースターケーブルを使用してエンジンを始動する前に必ずバッ
テリー液の量を点検する。
バッテリー液の量が下限 (LOWER L EVEL) より不足して いる状態でエン
ジンを始動すると､ 破裂 (爆発 ) につながるおそれがあり危険です 。バッテ
リー液が不足しているときは､ エンジン始動前に必ず補充液または蒸留水を
補充してください。
処置方法
押しがけによる始動はできません。
別売のブースターケーブルを使用して､ 救援車(他の車 )のバッテリーと自車のバッテ
リーを接続してエンジンをかけます。
自車と同じ 12V バッテリーを搭載した救援車を依頼してください。
«™
ブースターケーブルを接続するときは慎重に行なってください。ブースター
ケーブルがベルトなどの回転部に巻き込まれるおそれがあります。
1. 自車のバッテリーと救援車のバッテリーが一番近
い位置になるように､ 車を移動させます。
2. ヘッドランプやエアコンなどの電源が切ってある
ことを確認します。
3. バッテリーキャップを取りはずします。
CX-5_Kシ_3版.indb 4782015/04/22 9:52:20
