MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

4-233
Al volante
Monitor retrovisore

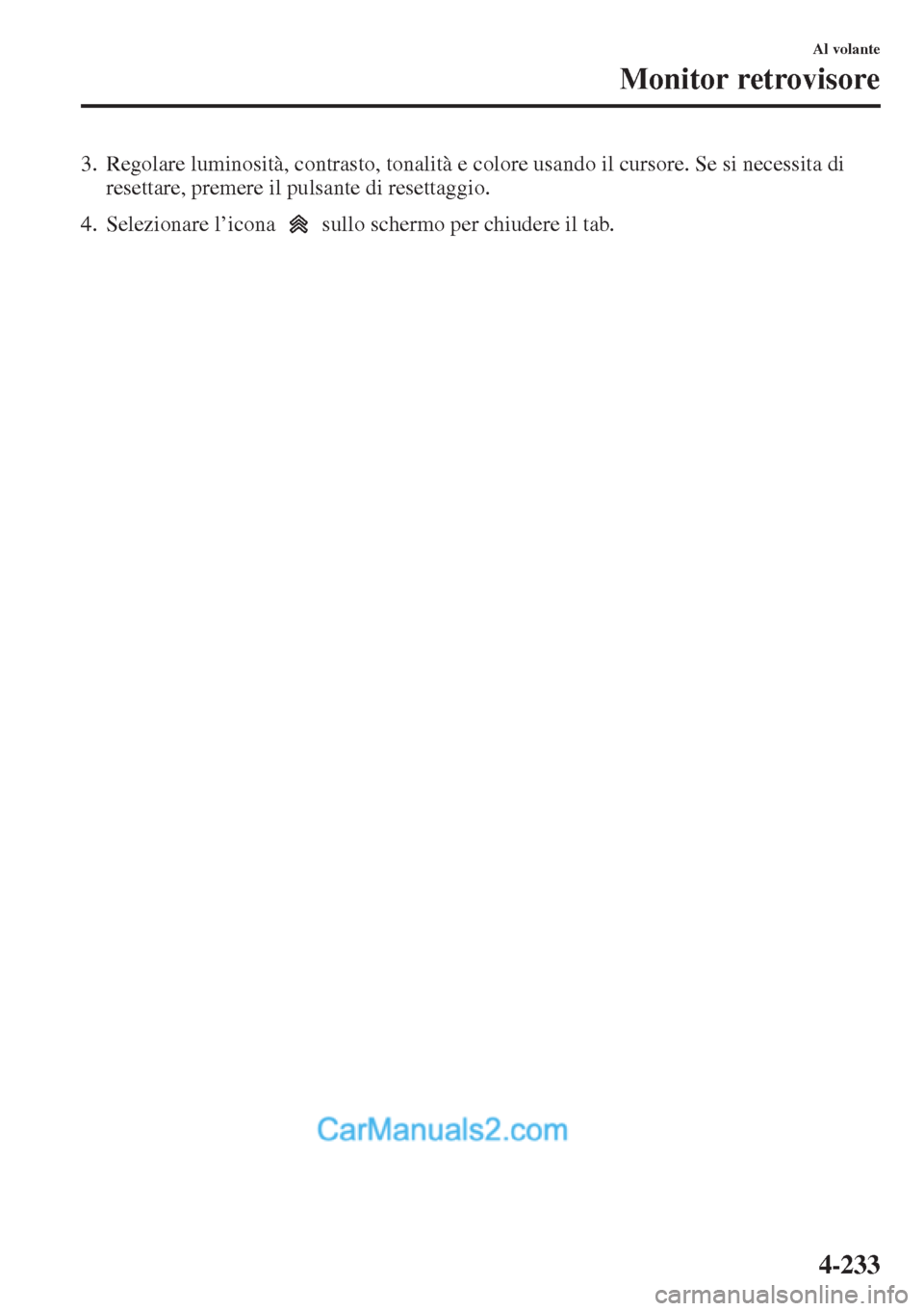

3. Regolare luminosità, contrasto, tonalità e colore usando il cursore. Se si necessita di
resettare, premere il pulsante di resettaggio.
4. Selezionare l’icona sullo schermo per chiudere il tab.

4-234
Al volante
Sistema sensori di parcheggio
Il sistema sensori di parcheggio utilizza dei sensori ad ultrasuoni che rilevano gli ostacoli
intorno al veicolo durante il parcheggio in garage o in strada, quando il veicolo viaggia ad
una velocità pari o inferiore a 10 km/h. Il sistema è dotato di un dispositivo di assistenza
che informa il conducente circa la distanza indicativa del veicolo dagli ostacoli che lo
circondano tramite una segnalazione acustica e un indicazione di rilevamento ostacolo*.
Sistema sensori di parcheggio*
Non affidarsi totalmente al sistema sensori di parcheggio e verificare visivamente
le condizioni di sicurezza intorno al veicolo durante la guida.
Questo sistema può aiutare il conducente nelle manovre di parcheggio. Il raggio
d’azione dei sensori è limitato, pertanto, affidarsi unicamente al sistema durante la
guida può essere causa di incidente. Verificare sempre visivamente le condizioni di
sicurezza intorno al veicolo durante la guida.
Sensore anteriore
Sensore laterale anterioreSensore posteriore
Sensore laterale posteriore
ATTENZIONE
*Alcuni modelli.

4-235
Al volante
Sistema sensori di parcheggio
NOTA
•Non installare accessori nel raggio d’azione dei sensori. Potrebbe alterare il
funzionamento del sistema.
•A seconda del tipo di ostacolo e delle condizioni circostanti, il raggio d’azione del
sensore si potrebbe ridurre o i sensori potrebbero non essere in grado di rilevare
la presenza di ostacoli.
•Il sistema potrebbe non funzionare correttamente nelle seguenti condizioni:
• Presenza di fango, ghiaccio o neve sulla zona sensibile (ritorno al normale
funzionamento una volta pulita).
• Zona sensibile congelata (ritorno al normale funzionamento una volta scongelata).
• Sensore coperto con una mano.
• Sensore sottoposto ad eccessive sollecitazioni.
• Veicolo inclinato in maniera eccessiva.
• Condizioni di caldo o freddo estremo.
• Veicolo in marcia su dossi, inclinazioni, ghiaia o manti erbosi.
• Presenza di ultrasuoni nelle vicinanze come il clacson di un altro veicolo,
il rumore del motore di un motociclo, il freno pneumatico di un autocarro
o sensori di altri veicoli.
• Veicolo in marcia sotto pioggia intensa o su strada con pozzanghere.
• Antenna per radiotrasmittente o altri accessori simili installati sul veicolo.
• Veicolo in movimento verso un marciapiede alto o squadrato.
• Ostacolo troppo vicino al sensore.
•Gli ostacoli sotto al livello del paraurti non vengono rilevati. Gli ostacoli più bassi del
paraurti o sottili che vengono inizialmente rilevati, potrebbero non essere più rilevati
mano a mano che il veicolo si avvicina.
•I seguenti tipi di ostacoli potrebbero non essere rilevati:
• Oggetti come cavi o funi
• Oggetti fonoassorbenti come cotone o neve
• Oggetti di forma angolare
• Oggetti molto alti e oggetti che si allargano nella parte superiore.
• Oggetti piccoli e corti.
•Se i paraurti subiscono dei colpi, anche se si tratta di incidenti di lieve entità, far
sempre controllare il sistema da un tecnico specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda. Se i sensori vengono deviati, non
rilevano gli ostacoli.
•Se, una volta attivato l’interruttore sensori di parcheggio, non viene emesso alcun
segnale acustico o l’indicatore luminoso non si accende, il sistema potrebbe essere
malfunzionante. Consultare un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.

4-236
Al volante
Sistema sensori di parcheggio
WRaggio d
I sensori rilevano la presenza di ostacoli all’interno del seguente raggio d’azione.
NOTA
•Se si avverte la segnalazione acustica che segnala il malfunzionamento del sistema
e l’indicatore luminoso lampeggia significa che il sistema è malfunzionante.
Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•Il cicalino che segnala il malfunzionamento del sistema potrebbe non attivarsi se
la temperatura ambiente è estremamente rigida o c’è presenza di fango, ghiaccio
o neve sull’area sensibile. Rimuovere tutti i corpi estranei dall’area sensibile.
•Quando s’installa un gancio di traino, consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Raggio d’azione sensore anteriore
Raggio d’azione sensore laterale anterioreRaggio d’azione sensore posteriore Raggio d’azione sensore laterale posterioreBUnità di misura: cm
A
D
CA: Circa 50
B: Circa 50
C: Circa 100
D: Circa 150

4-237
Al volante
Sistema sensori di parcheggio
WFunzionamento del sistema sensori di parcheggio
L’interruttore può essere attivato quando il quadro è acceso, la leva del cambio è in
posizione diversa dalla posizione di retromarcia (R) e la velocità del veicolo è di circa
10 km/h scarsi.
Quando si preme l’interruttore sensori di parcheggio, si avverte una segnalazione acustica,
sullo schermo audio viene visualizzata l’indicazione rilevamento ostacolo* e l’indicatore
luminoso integrato nell’interruttore si accende.
Condizione di rilevamento del sensore
Il sistema può essere usato quando l’accensione è commutata ON e l’interruttore sensori
sistema assistenza al parcheggio è stato inserito.
Il sistema entrerà in funzione nel momento in cui la leva del cambio viene messa in
posizione di retromarcia (R).
I sensori rilevano la presenza di ostacoli nelle seguenti condizioni:
Il sistema viene annullato in presenza delle condizioni seguenti:
•L’interruttore sensori di parcheggio viene premuto mentre il sensore di parcheggio
è operativo.
•La velocità del veicolo è pari o superiore a 10 km/h.
NOTA
Se il sistema viene annullato, non si ripristinerà automaticamente anche se la velocità
del veicolo scende a 10 km/h o meno.
SensoreCondizione
Sensore anterioreLa leva del cambio è in posizione diversa dalla posizione di retromarcia (R) e la
velocità del veicolo è di circa 10 km/h scarsi.
Sensore laterale
anterioreLa velocità del veicolo è pari o inferiore a 10 km/h.
Sensore posteriore La leva del cambio è in posizione di retromarcia (R).
Sensore laterale
posterioreLa leva del cambio è in posizione di retromarcia (R) e la velocità del veicolo è pari o
inferiore a 10 km/h.
Indicatore luminoso
*Alcuni modelli.

4-238
Al volante
Sistema sensori di parcheggio

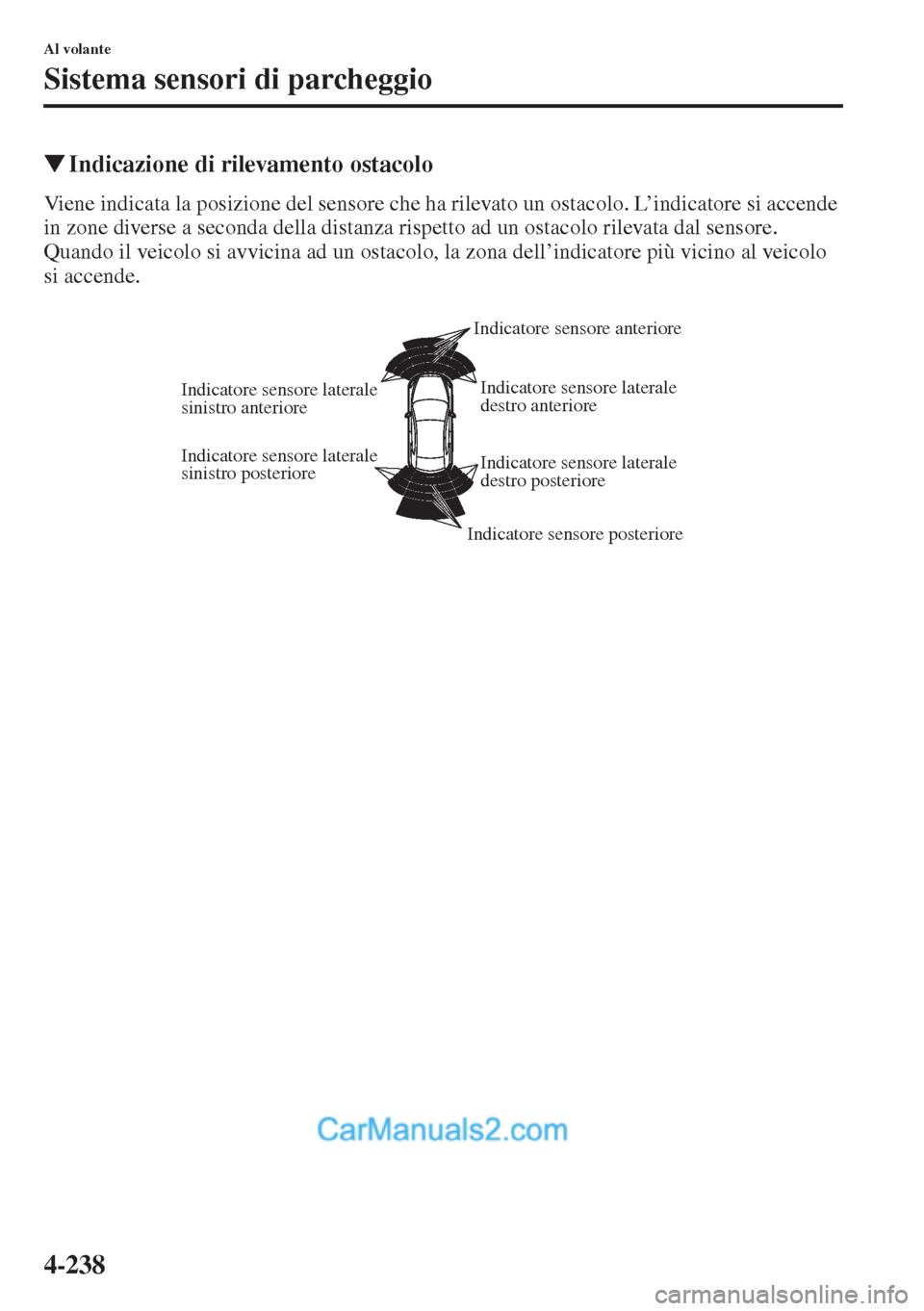

WIndicazione di rilevamento ostacolo
Viene indicata la posizione del sensore che ha rilevato un ostacolo. L’indicatore si accende
in zone diverse a seconda della distanza rispetto ad un ostacolo rilevata dal sensore.
Quando il veicolo si avvicina ad un ostacolo, la zona dell’indicatore più vicino al veicolo
si accende.
Indicatore sensore laterale
sinistro anterioreIndicatore sensore laterale
destro anteriore
Indicatore sensore laterale
destro posteriore Indicatore sensore laterale
sinistro posterioreIndicatore sensore anteriore
Indica
tore sensore posteriore

4-239
Al volante
Sistema sensori di parcheggio

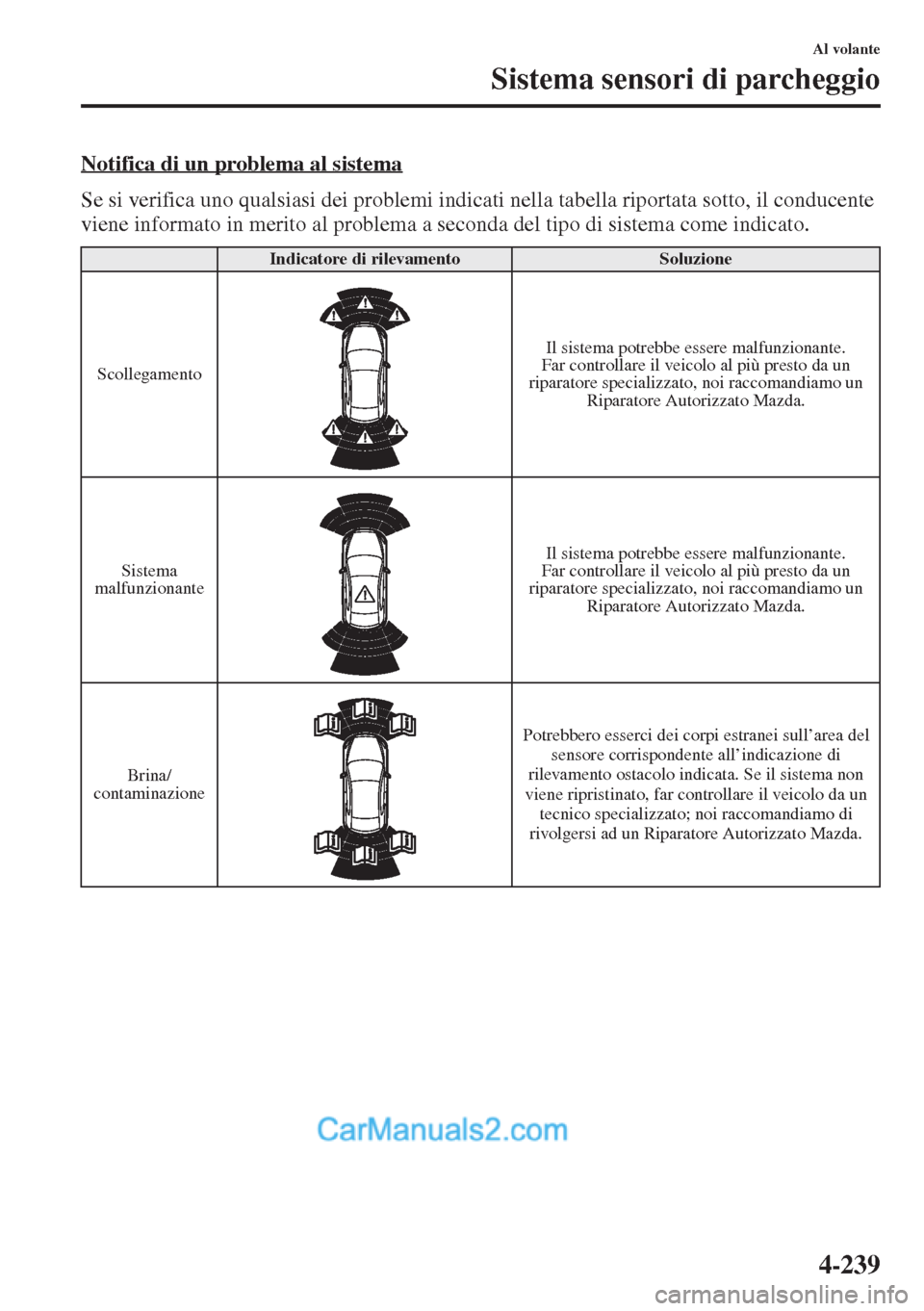

Notifica di un problema al sistema
Se si verifica uno qualsiasi dei problemi indicati nella tabella riportata sotto, il conducente
viene informato in merito al problema a seconda del tipo di sistema come indicato.
Indicatore di rilevamentoSoluzione
ScollegamentoIl sistema potrebbe essere malfunzionante.
Far controllare il veicolo al più presto da un
riparatore specializzato, noi raccomandiamo un
Riparatore Autorizzato Mazda.
Sistema
malfunzionanteIl sistema potrebbe essere malfunzionante.
Far controllare il veicolo al più presto da un
riparatore specializzato, noi raccomandiamo un
Riparatore Autorizzato Mazda.
Brina/
contaminazionePotrebbero esserci dei corpi estranei sull’area del
sensore corrispondente all’indicazione di
rilevamento ostacolo indicata. Se il sistema non
viene ripristinato, far controllare il veicolo da un
tecnico specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.

4-240
Al volante
Sistema sensori di parcheggio

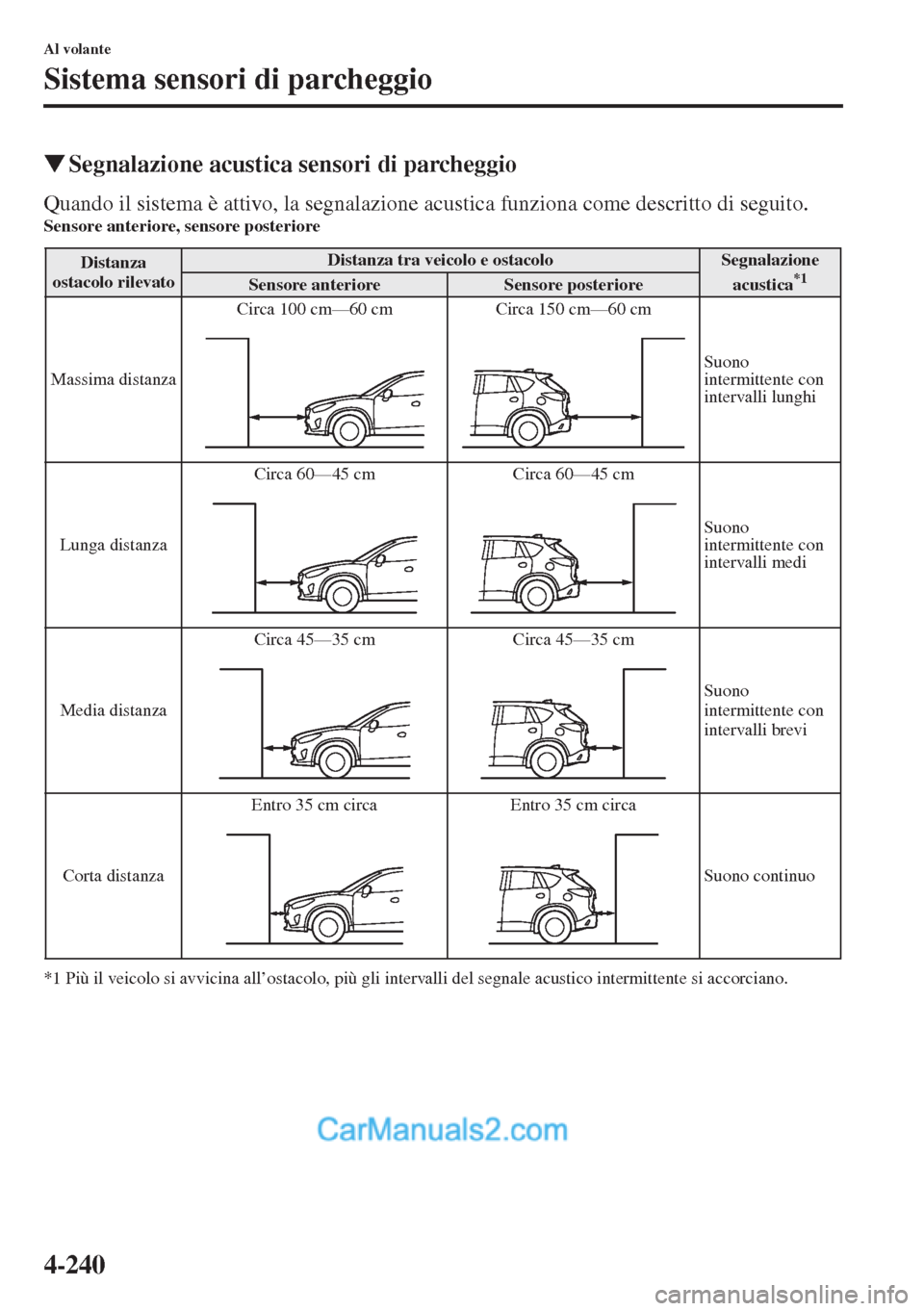

WSegnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione acustica funziona come descritto di seguito.Sensore anteriore, sensore posteriore
*1 Più il veicolo si avvicina all’ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
Distanza
ostacolo rilevatoDistanza tra veicolo e ostacoloSegnalazione
acustica*1Sensore anterioreSensore posteriore
Massima distanzaCirca 100 cm—60 cm Circa 150 cm—60 cm
Suono
intermittente con
intervalli lunghi
Lunga distanzaCirca 60—45 cm Circa 60—45 cm
Suono
intermittente con
intervalli medi
Media distanzaCirca 45—35 cm Circa 45—35 cm
Suono
intermittente con
intervalli brevi
Corta distanzaEntro 35 cm circa
Entro 35 cm circa
Suono continuo

4-241
Al volante
Sistema sensori di parcheggio
Sensore laterale anteriore, sensore laterale posteriore
*1 Più il veicolo si avvicina all’ostacolo, più gli intervalli del segnale acustico intermittente si accorciano.
Distanza ostacolo rilevatoDistanza tra veicolo e ostacoloSegnalazione acustica*1Sensore laterale anteriore/posteriore
Lunga distanzaCirca 50—38 cm
Suono intermittente
con intervalli medi
Media distanzaCirca 38—25 cm
Suono intermittente
con intervalli brevi
Corta distanzaEntro 25 cm circa
Suono continuo
NOTA
Se un ostacolo viene rilevato in una determinata zona per 6 secondi o più, la segnalazione
acustica cessa (eccetto per la zona a corta distanza). Se lo stesso ostacolo viene rilevato
in un’altra zona, si attiva la segnalazione acustica corrispondente.

4-242
Al volante
Sistema sensori di parcheggio
WQuando si attivano le segnalazioni luminose/acustiche
Il sistema informa il conducente circa la presenza di un’anomalia mediante la segnalazione
acustica e l’indicatore luminoso.
Indicatore/Segnalazione
acusticaCome eseguire il controllo
L’indicatore luminoso
lampeggia quando viene
premuto l’interruttore sensori
di parcheggio mentre la
velocità del veicolo è di
10 km/h scarsi.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore
Autorizzato Mazda.
Non viene emessa alcuna
segnalazione acustica.Il sistema potrebbe essere malfunzionante. Far controllare il veicolo al più
presto da un riparatore specializzato, noi raccomandiamo un Riparatore
Autorizzato Mazda.
Il suono intermittente del
cicalino viene ripetuto
cinque volte.Rimuovere tutti i corpi estranei dall’area sensibile. Se il sistema non viene
ripristinato, far controllare il veicolo da un tecnico specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Un determinato indicatore di
rilevamento ostacolo rimane
continuamente visualizzato.Vedi Indicazione di rilevamento ostacolo a pagina 4-238.
