MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

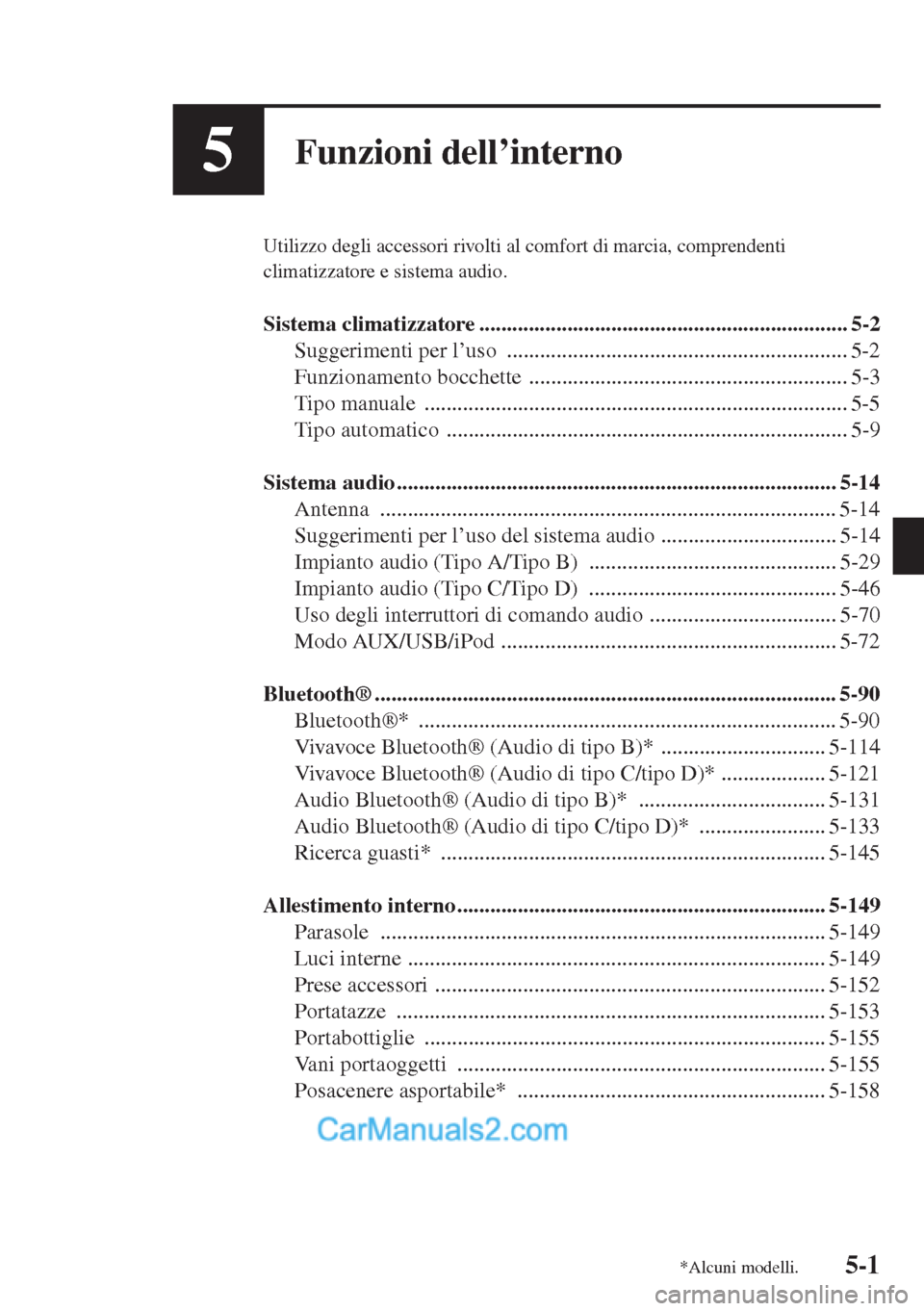

5-1
5Funzioni dell’interno
Utilizzo degli accessori rivolti al comfort di marcia, comprendenti
climatizzatore e sistema audio.
Sistema climatizzatore ................................................................... 5-2
Suggerimenti per l’uso .............................................................. 5-2
Funzionamento bocchette .......................................................... 5-3
Tipo manuale ............................................................................. 5-5
Tipo automatico ......................................................................... 5-9
Sistema audio ................................................................................ 5-14
Antenna ................................................................................... 5-14
Suggerimenti per l’uso del sistema audio ................................ 5-14
Impianto audio (Tipo A/Tipo B) ............................................. 5-29
Impianto audio (Tipo C/Tipo D) ............................................. 5-46
Uso degli interruttori di comando audio .................................. 5-70
Modo AUX/USB/iPod ............................................................. 5-72
Bluetooth® .................................................................................... 5-90
Bluetooth®* ............................................................................ 5-90
Vivavoce Bluetooth® (Audio di tipo B)* .............................. 5-114
Vivavoce Bluetooth® (Audio di tipo C/tipo D)* ................... 5-121
Audio Bluetooth® (Audio di tipo B)* .................................. 5-131
Audio Bluetooth® (Audio di tipo C/tipo D)* ....................... 5-133
Ricerca guasti* ...................................................................... 5-145
Allestimento interno ................................................................... 5-149
Parasole ................................................................................. 5-149
Luci interne ............................................................................ 5-149
Prese accessori ....................................................................... 5-152
Portatazze .............................................................................. 5-153
Portabottiglie ......................................................................... 5-155
Vani portaoggetti ................................................................... 5-155
Posacenere asportabile* ........................................................ 5-158
*Alcuni modelli.

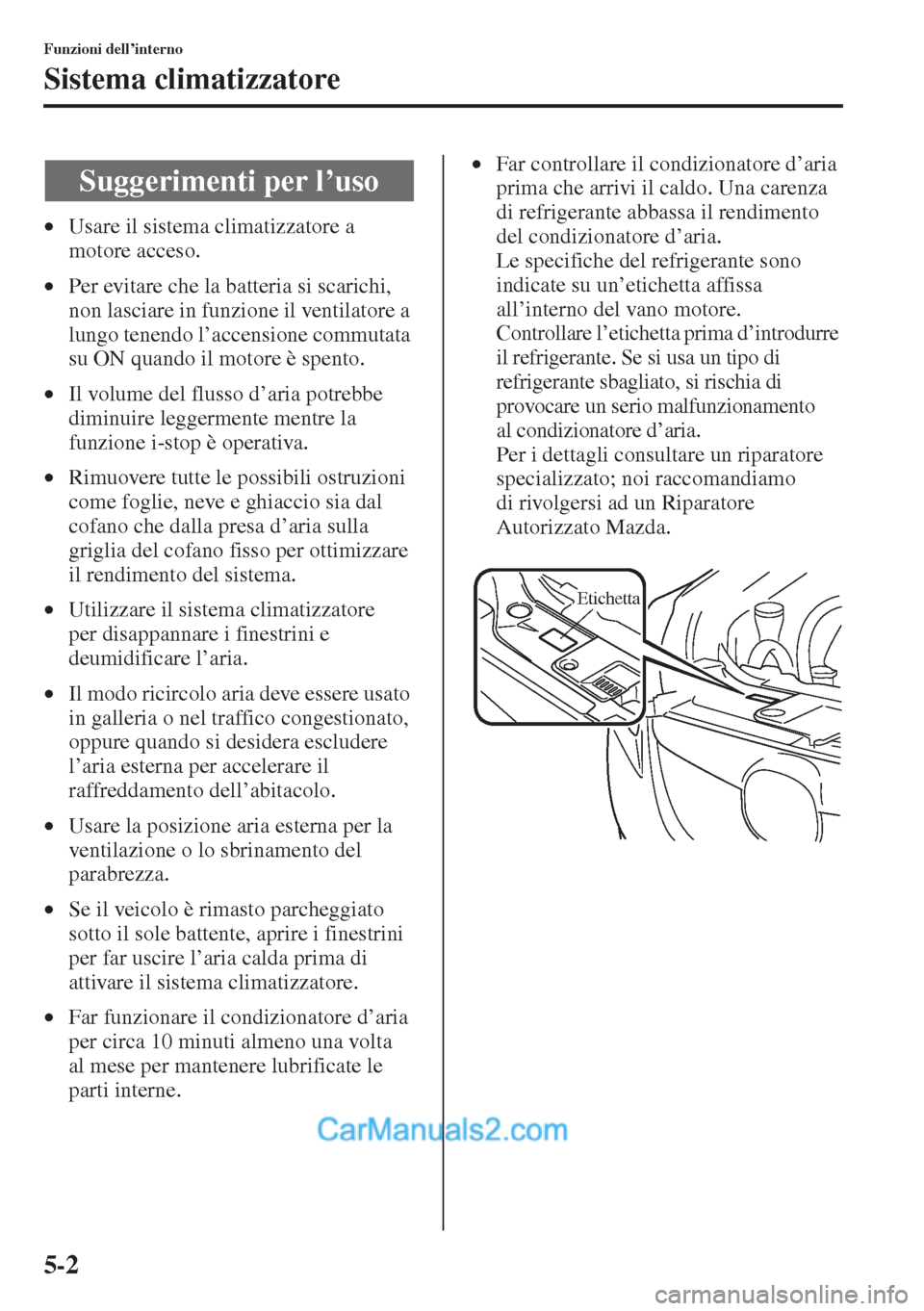

5-2
Funzioni dell’interno
Sistema climatizzatore
•Usare il sistema climatizzatore a
motore acceso.
•Per evitare che la batteria si scarichi,
non lasciare in funzione il ventilatore a
lungo tenendo l’accensione commutata
su ON quando il motore è spento.
•Il volume del flusso d’aria potrebbe
diminuire leggermente mentre la
funzione i-stop è operativa.
•Rimuovere tutte le possibili ostruzioni
come foglie, neve e ghiaccio sia dal
cofano che dalla presa d’aria sulla
griglia del cofano fisso per ottimizzare
il rendimento del sistema.
•Utilizzare il sistema climatizzatore
per disappannare i finestrini e
deumidificare l’aria.
•Il modo ricircolo aria deve essere usato
in galleria o nel traffico congestionato,
oppure quando si desidera escludere
l’aria esterna per accelerare il
raffreddamento dell’abitacolo.
•Usare la posizione aria esterna per la
ventilazione o lo sbrinamento del
parabrezza.
•Se il veicolo è rimasto parcheggiato
sotto il sole battente, aprire i finestrini
per far uscire l’aria calda prima di
attivare il sistema climatizzatore.
•Far funzionare il condizionatore d’aria
per circa 10 minuti almeno una volta
al mese per mantenere lubrificate le
parti interne.•Far controllare il condizionatore d’aria
prima che arrivi il caldo. Una carenza
di refrigerante abbassa il rendimento
del condizionatore d’aria.
Le specifiche del refrigerante sono
indicate su un’etichetta affissa
all’interno del vano motore.
Controllare l’etichetta prima d’introdurre
il refrigerante. Se si usa un tipo di
refrigerante sbagliato, si rischia di
provocare un serio malfunzionamento
al condizionatore d’aria.
Per i dettagli consultare un riparatore
specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore
Autorizzato Mazda.
Suggerimenti per l’uso
Etichetta

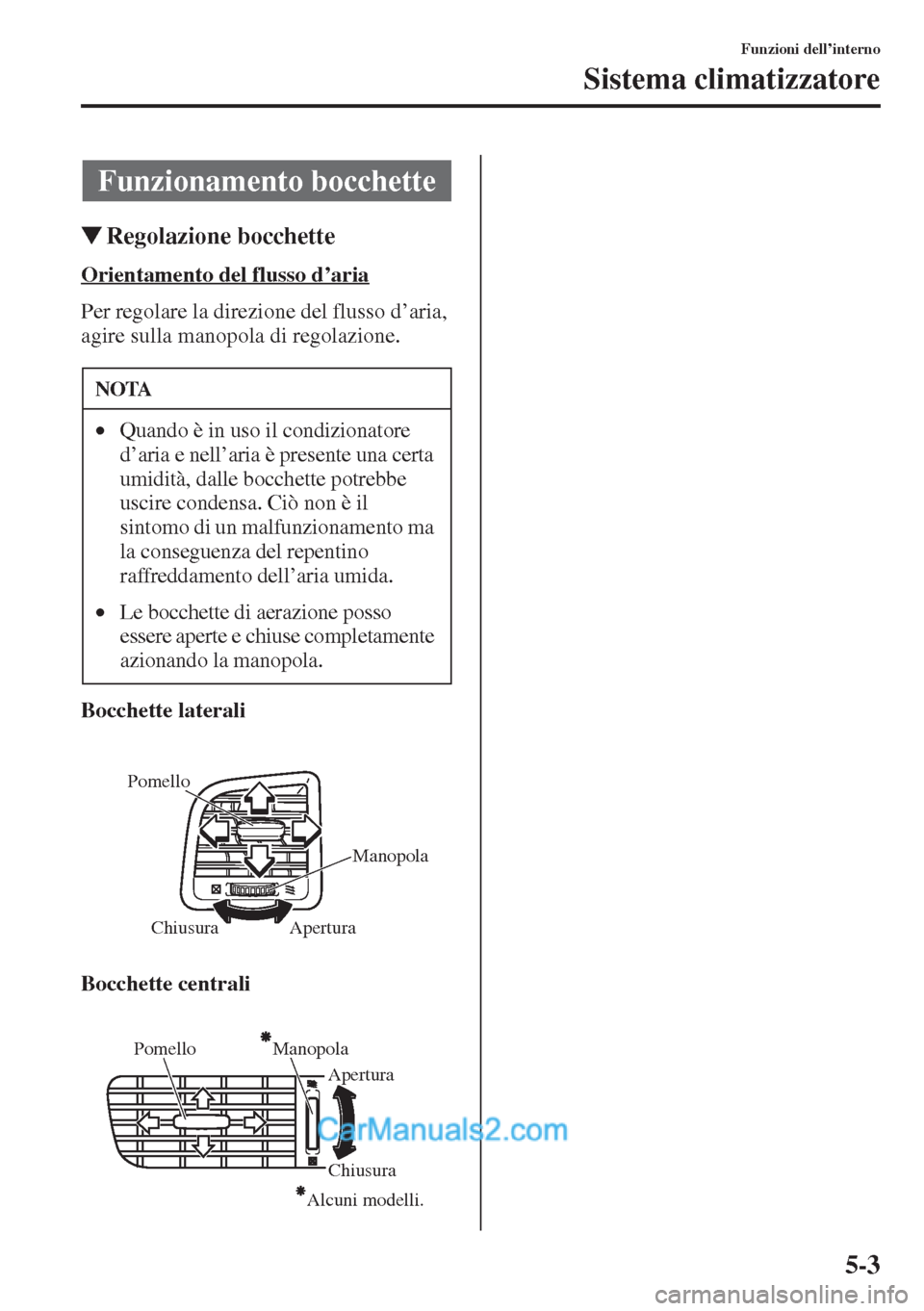

5-3
Funzioni dell’interno
Sistema climatizzatore
WRegolazione bocchette
Orientamento del flusso d
Per regolare la direzione del flusso d’aria,
agire sulla manopola di regolazione.
Bocchette laterali
Bocchette centrali
Funzionamento bocchette
NOTA
•Quando è in uso il condizionatore
d’aria e nell’aria è presente una certa
umidità, dalle bocchette potrebbe
uscire condensa. Ciò non è il
sintomo di un malfunzionamento ma
la conseguenza del repentino
raffreddamento dell’aria umida.
•Le bocchette di aerazione posso
essere aperte e chiuse completamente
azionando la manopola.
Apertura Pomello
Manopola
Chiusura
PomelloManopola
Chiusura Apertura
Alcuni modelli.

5-4
Funzioni dell’interno
Sistema climatizzatore

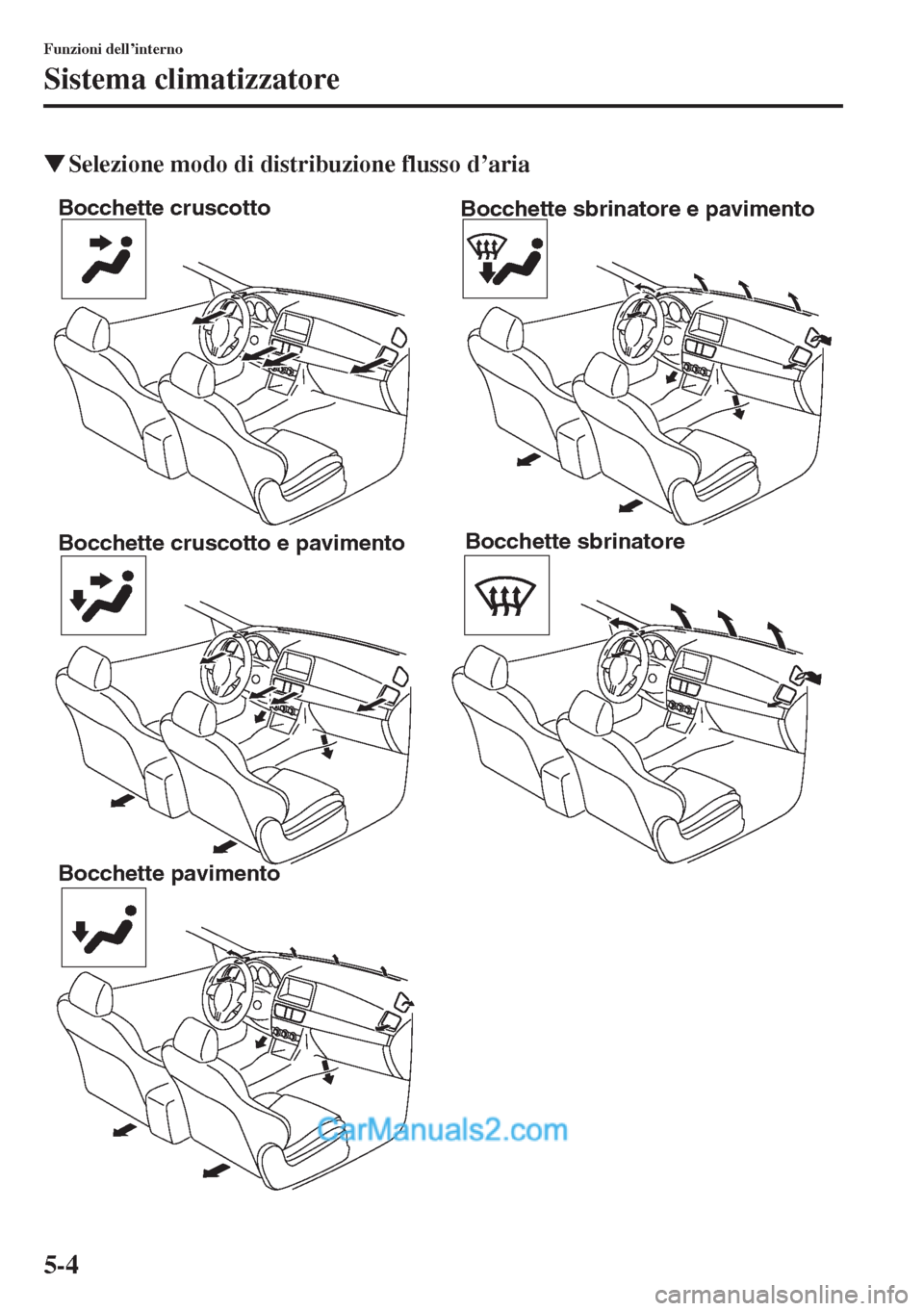

WSelezione modo di distribuzione flusso d
Bocchette cruscotto
Bocchette cruscotto e pavimento
Bocchette pavimentoBocchette sbrinatore e pavimento
Bocchette sbrinatore

5-5
Funzioni dell’interno
Sistema climatizzatore
WInterruttori di comando
Manopola di controllo temperatura
Questa manopola controlla la
temperatura. Ruotarla in senso orario per
il caldo e in senso antiorario per il freddo.
Manopola di controllo ventilatore
Questa manopola consente di variare la
velocità del ventilatore.
Il ventilatore ha sette velocità.
Manopola di selezione modo
Ruotare la manopola di selezione modo
per selezionare il modo di distribuzione
del flusso d’aria (pagina 5-4).
Interruttore A/C
Premere l’interruttore A/C per accendere il
condizionatore d’aria. Quando la manopola
di controllo del ventilatore è in posizione
diversa da OFF, l’indicatore luminoso
incorporato nell’interruttore si accende.
Premere di nuovo l’interruttore per
spegnere il condizionatore d’aria.

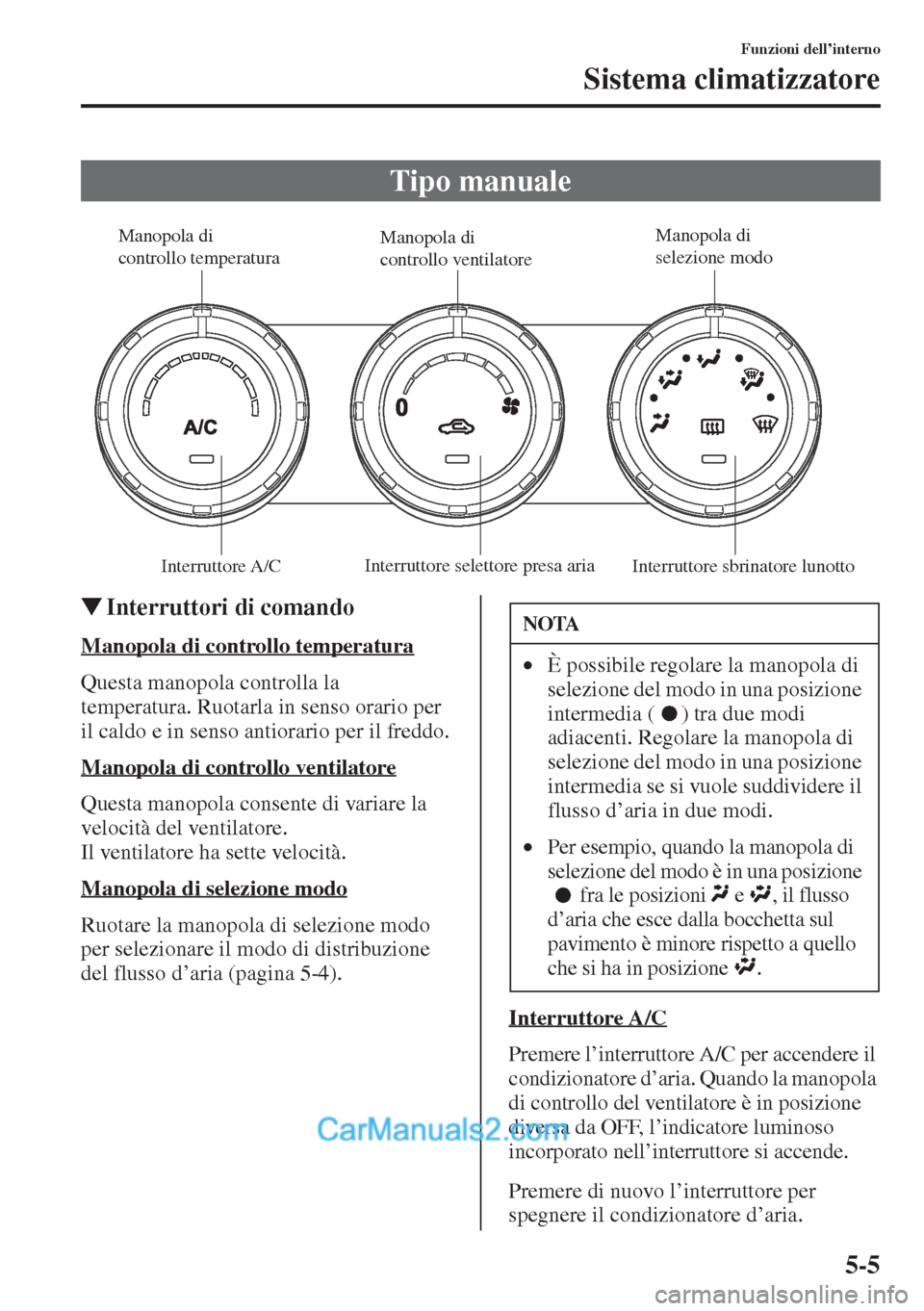

Tipo manuale
Manopola di
controllo temperatura Manopola di
controllo ventilatoreManopola di
selezione modo
Interruttore A/CInterruttore selettore presa aria
Interruttore sbrinatore lunotto
NOTA
•È possibile regolare la manopola di
selezione del modo in una posizione
intermedia ( ) tra due modi
adiacenti. Regolare la manopola di
selezione del modo in una posizione
intermedia se si vuole suddividere il
flusso d’aria in due modi.
•Per esempio, quando la manopola di
selezione del modo è in una posizione
fra le posizioni e , il flusso
d’aria che esce dalla bocchetta sul
pavimento è minore rispetto a quello
che si ha in posizione .

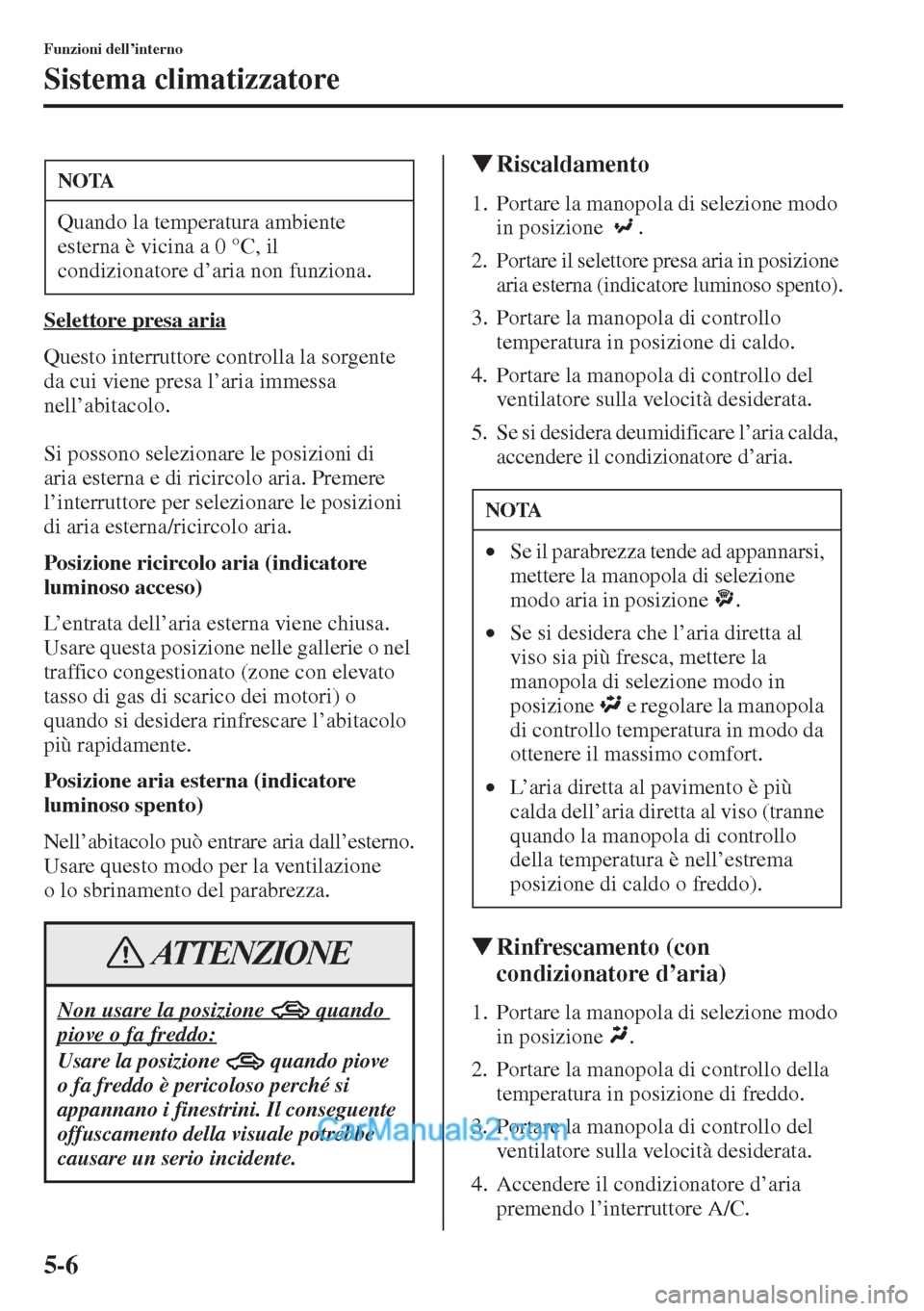

5-6
Funzioni dell’interno
Sistema climatizzatore
Selettore presa aria
Questo interruttore controlla la sorgente
da cui viene presa l’aria immessa
nell’abitacolo.
Si possono selezionare le posizioni di
aria esterna e di ricircolo aria. Premere
l’interruttore per selezionare le posizioni
di aria esterna/ricircolo aria.
Posizione ricircolo aria (indicatore
luminoso acceso)
L’entrata dell’aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l’abitacolo
più rapidamente.
Posizione aria esterna (indicatore
luminoso spento)
Nell’abitacolo può entrare aria dall’esterno.
Usare questo modo per la ventilazione
o lo sbrinamento del parabrezza.
WRiscaldamento
1. Portare la manopola di selezione modo
in posizione .
2. Portare il selettore presa aria in posizione
aria esterna (indicatore luminoso spento).
3. Portare la manopola di controllo
temperatura in posizione di caldo.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Se si desidera deumidificare l’aria calda,
accendere il condizionatore d’aria.
WRinfrescamento (con
condizionatore d’aria)
1. Portare la manopola di selezione modo
in posizione .
2. Portare la manopola di controllo della
temperatura in posizione di freddo.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Accendere il condizionatore d’aria
premendo l’interruttore A/C.
NOTA
Quando la temperatura ambiente
esterna è vicina a 0 °C, il
condizionatore d’aria non funziona.
Non usare la posizione quando
piove o fa freddo:
Usare la posizione quando piove
o fa freddo è pericoloso perché si
appannano i finestrini. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente.
ATTENZIONE
NOTA
•Se il parabrezza tende ad appannarsi,
mettere la manopola di selezione
modo aria in posizione .
•Se si desidera che l’aria diretta al
viso sia più fresca, mettere la
manopola di selezione modo in
posizione e regolare la manopola
di controllo temperatura in modo da
ottenere il massimo comfort.
•L’aria diretta al pavimento è più
calda dell’aria diretta al viso (tranne
quando la manopola di controllo
della temperatura è nell’estrema
posizione di caldo o freddo).

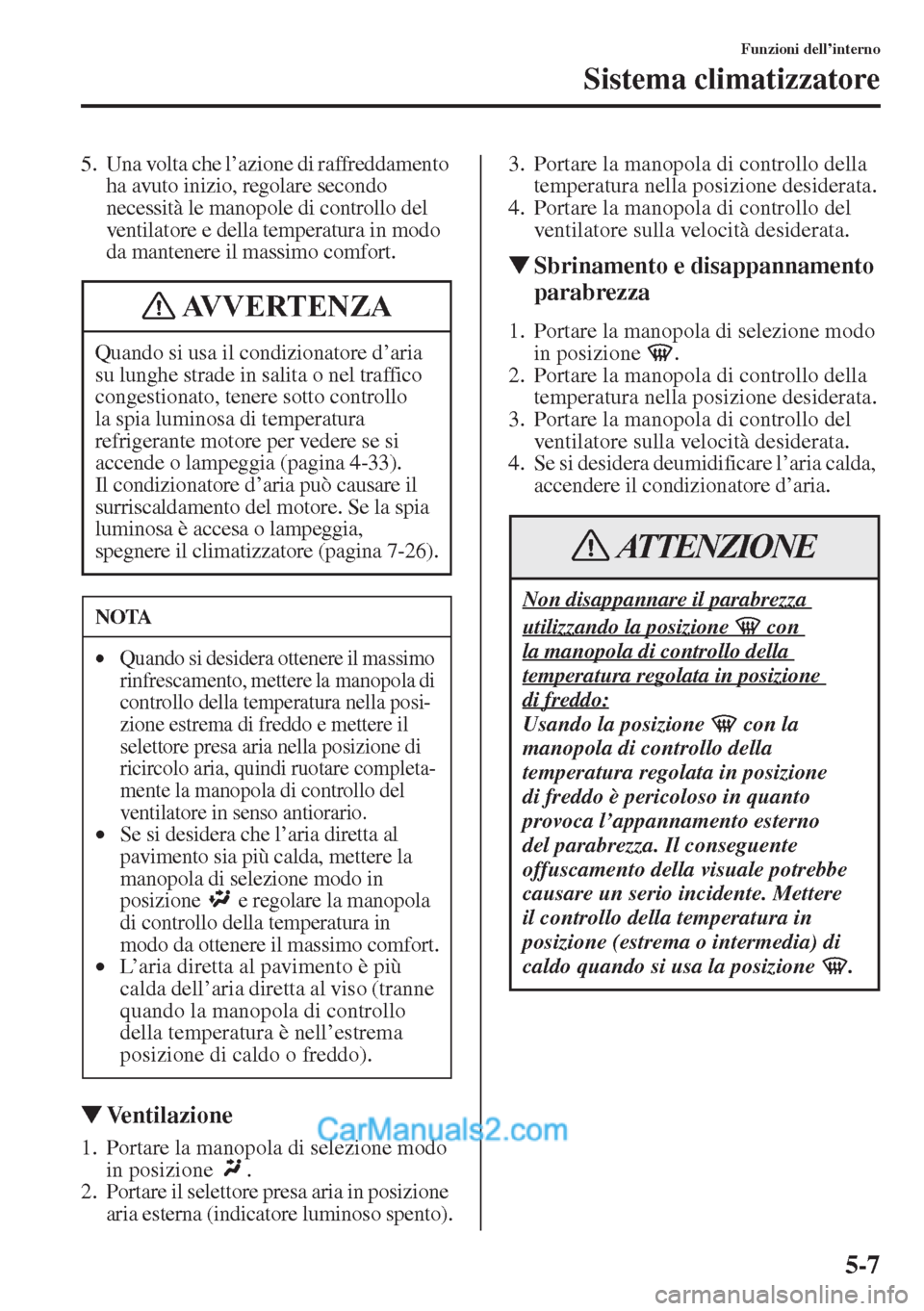

5-7
Funzioni dell’interno
Sistema climatizzatore
5. Una volta che l’azione di raffreddamento
ha avuto inizio, regolare secondo
necessità le manopole di controllo del
ventilatore e della temperatura in modo
da mantenere il massimo comfort.
WVentilazione
1. Portare la manopola di selezione modo
in posizione .
2. Portare il selettore presa aria in posizione
aria esterna (indicatore luminoso spento).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
WSbrinamento e disappannamento
parabrezza
1. Portare la manopola di selezione modo
in posizione .
2. Portare la manopola di controllo della
temperatura nella posizione desiderata.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Se si desidera deumidificare l’aria calda,
accendere il condizionatore d’aria. Quando si usa il condizionatore d’aria
su lunghe strade in salita o nel traffico
congestionato, tenere sotto controllo
la spia luminosa di temperatura
refrigerante motore per vedere se si
accende o lampeggia (pagina 4-33).
Il condizionatore d’aria può causare il
surriscaldamento del motore. Se la spia
luminosa è accesa o lampeggia,
spegnere il climatizzatore (pagina 7-26).
NOTA
•Quando si desidera ottenere il massimo
rinfrescamento, mettere la manopola di
controllo della temperatura nella posi-
zione estrema di freddo e mettere il
selettore presa aria nella posizione di
ricircolo aria, quindi ruotare completa-
mente la manopola di controllo del
ventilatore in senso antiorario.
•Se si desidera che l’aria diretta al
pavimento sia più calda, mettere la
manopola di selezione modo in
posizione e regolare la manopola
di controllo della temperatura in
modo da ottenere il massimo comfort.
•L’aria diretta al pavimento è più
calda dell’aria diretta al viso (tranne
quando la manopola di controllo
della temperatura è nell’estrema
posizione di caldo o freddo).
AVVERTENZA
Non disappannare il parabrezza
utilizzando la posizione con
la manopola di controllo della
temperatura regolata in posizione
di freddo:
Usando la posizione con la
manopola di controllo della
temperatura regolata in posizione
di freddo è pericoloso in quanto
provoca l’appannamento esterno
del parabrezza. Il conseguente
offuscamento della visuale potrebbe
causare un serio incidente. Mettere
il controllo della temperatura in
posizione (estrema o intermedia) di
caldo quando si usa la posizione .
ATTENZIONE

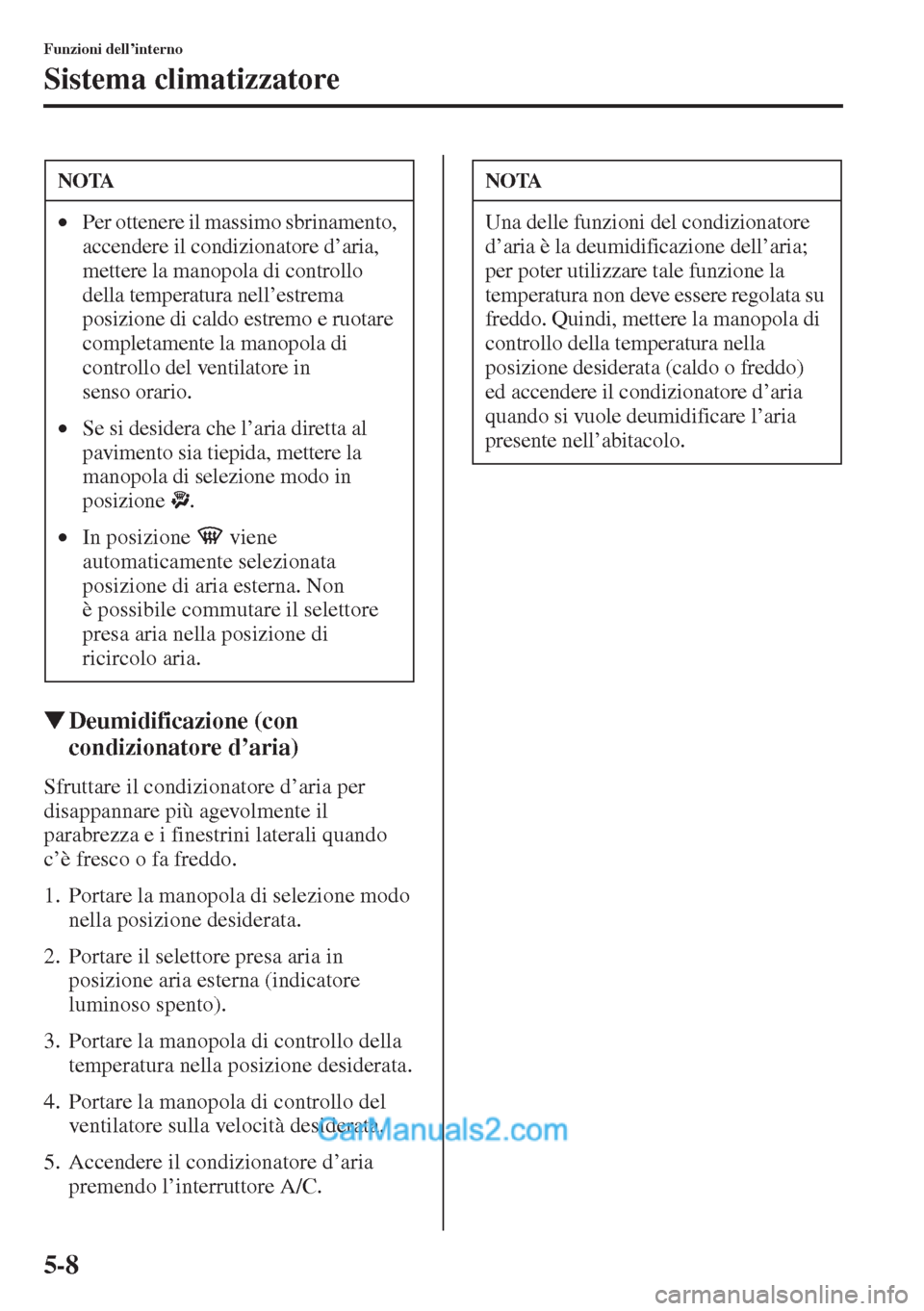

5-8
Funzioni dell’interno
Sistema climatizzatore
WDeumidificazione (con
condizionatore d
Sfruttare il condizionatore d’aria per
disappannare più agevolmente il
parabrezza e i finestrini laterali quando
c’è fresco o fa freddo.
1. Portare la manopola di selezione modo
nella posizione desiderata.
2. Portare il selettore presa aria in
posizione aria esterna (indicatore
luminoso spento).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Accendere il condizionatore d’aria
premendo l’interruttore A/C.
NOTA
•Per ottenere il massimo sbrinamento,
accendere il condizionatore d’aria,
mettere la manopola di controllo
della temperatura nell’estrema
posizione di caldo estremo e ruotare
completamente la manopola di
controllo del ventilatore in
senso orario.
•Se si desidera che l’aria diretta al
pavimento sia tiepida, mettere la
manopola di selezione modo in
posizione .
•In posizione viene
automaticamente selezionata
posizione di aria esterna. Non
è possibile commutare il selettore
presa aria nella posizione di
ricircolo aria.
NOTA
Una delle funzioni del condizionatore
d’aria è la deumidificazione dell’aria;
per poter utilizzare tale funzione la
temperatura non deve essere regolata su
freddo. Quindi, mettere la manopola di
controllo della temperatura nella
posizione desiderata (caldo o freddo)
ed accendere il condizionatore d’aria
quando si vuole deumidificare l’aria
presente nell’abitacolo.

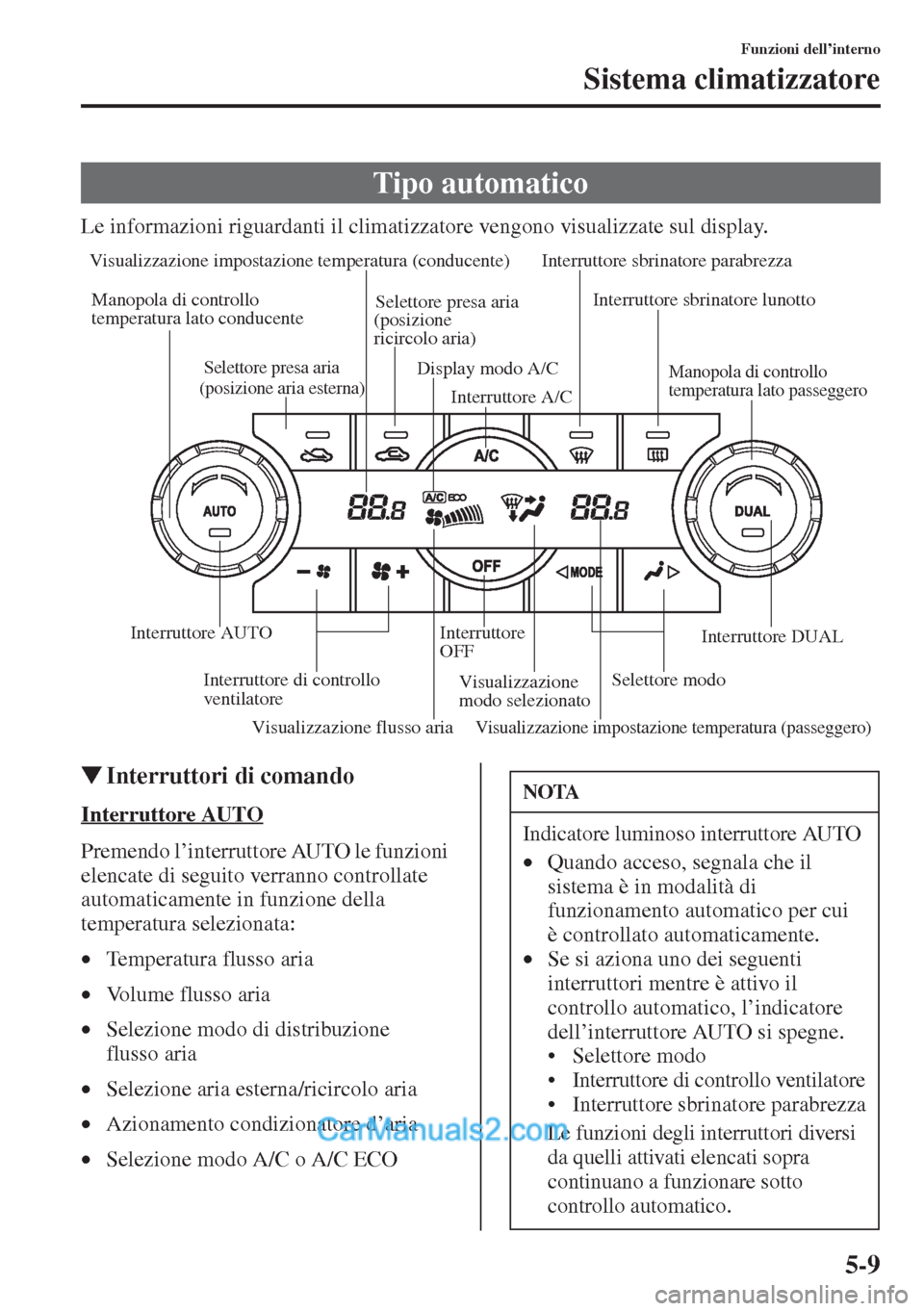

5-9
Funzioni dell’interno
Sistema climatizzatore
Le informazioni riguardanti il climatizzatore vengono visualizzate sul display.
WInterruttori di comando
Interruttore AUTO
Premendo l’interruttore AUTO le funzioni
elencate di seguito verranno controllate
automaticamente in funzione della
temperatura selezionata:
•Temperatura flusso aria
•Volume flusso aria
•Selezione modo di distribuzione
flusso aria
•Selezione aria esterna/ricircolo aria
•Azionamento condizionatore d’aria
•Selezione modo A/C o A/C ECO
Tipo automatico
Visualizzazione flusso aria Visualizzazione impostazione temperatura (conducente)
Visualizzazione
modo selezionato Display modo A/CVisualizzazione impostazione temperatura (passeggero)
Selettore presa aria
(posizione
ricircolo aria)
Selettore presa aria
(posizione aria esterna)
Manopola di controllo
temperatura lato conducente
Interruttore AUTO
Selettore modo Interruttore di controllo
ventilatoreInterruttore
OFFInterruttore sbrinatore parabrezza
Interruttore sbrinatore lunotto
Manopola di controllo
temperatura lato passeggero
Interruttore DUAL Interruttore A/C
NOTA
Indicatore luminoso interruttore AUTO
•Quando acceso, segnala che il
sistema è in modalità di
funzionamento automatico per cui
è controllato automaticamente.
•Se si aziona uno dei seguenti
interruttori mentre è attivo il
controllo automatico, l’indicatore
dell’interruttore AUTO si spegne.
• Selettore modo
• Interruttore di controllo ventilatore
• Interruttore sbrinatore parabrezza
Le funzioni degli interruttori diversi
da quelli attivati elencati sopra
continuano a funzionare sotto
controllo automatico.

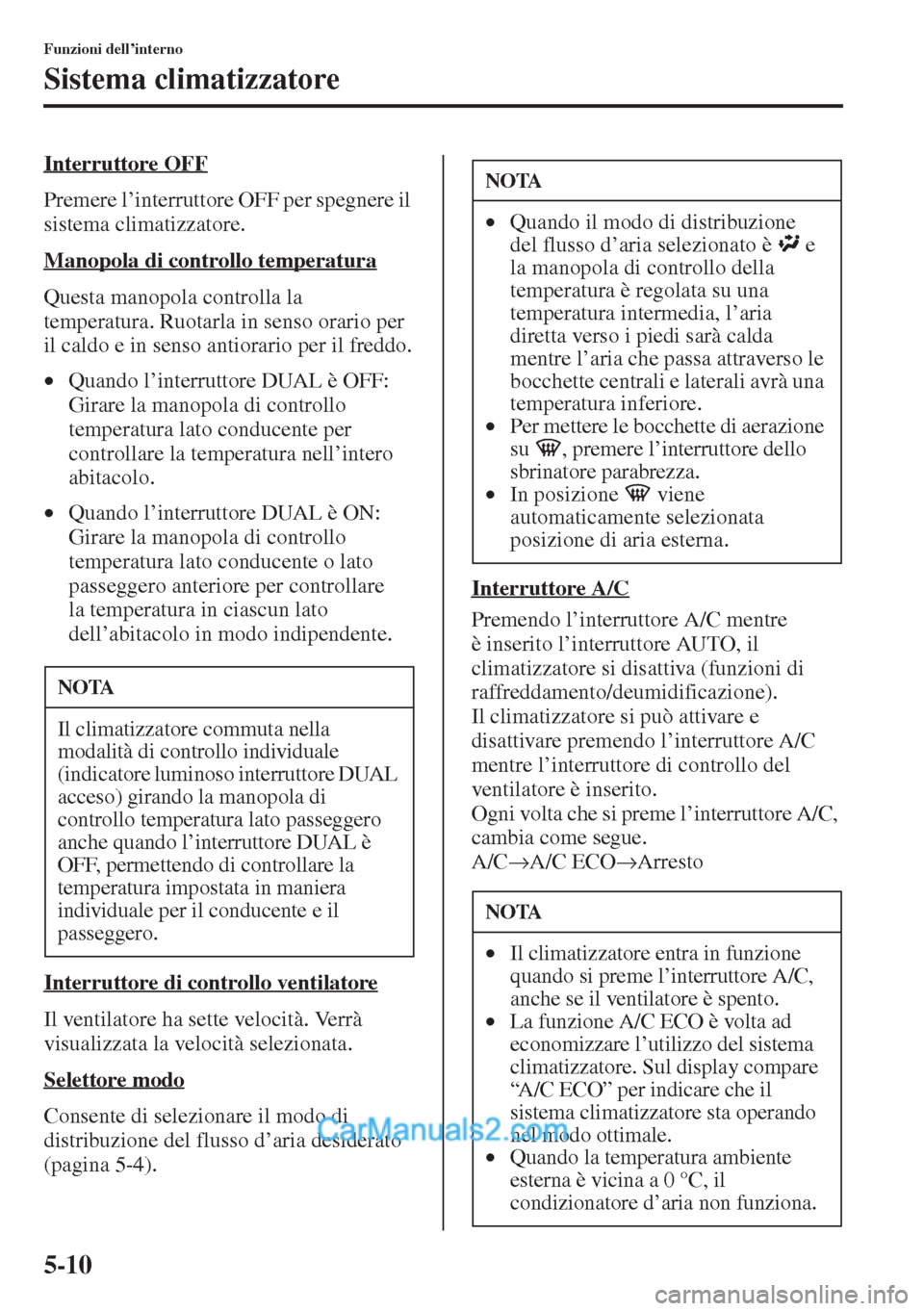

5-10
Funzioni dell’interno
Sistema climatizzatore
Interruttore OFF
Premere l’interruttore OFF per spegnere il
sistema climatizzatore.
Manopola di controllo temperatura
Questa manopola controlla la
temperatura. Ruotarla in senso orario per
il caldo e in senso antiorario per il freddo.
•Quando l’interruttore DUAL è OFF:
Girare la manopola di controllo
temperatura lato conducente per
controllare la temperatura nell’intero
abitacolo.
•Quando l’interruttore DUAL è ON:
Girare la manopola di controllo
temperatura lato conducente o lato
passeggero anteriore per controllare
la temperatura in ciascun lato
dell’abitacolo in modo indipendente.
Interruttore di controllo ventilatore
Il ventilatore ha sette velocità. Verrà
visualizzata la velocità selezionata.
Selettore modo
Consente di selezionare il modo di
distribuzione del flusso d’aria desiderato
(pagina 5-4).Interruttore A/C
Premendo l’interruttore A/C mentre
è inserito l’interruttore AUTO, il
climatizzatore si disattiva (funzioni di
raffreddamento/deumidificazione).
Il climatizzatore si può attivare e
disattivare premendo l’interruttore A/C
mentre l’interruttore di controllo del
ventilatore è inserito.
Ogni volta che si preme l’interruttore A/C,
cambia come segue.
A/C→A/C ECO→Arresto
NOTA
Il climatizzatore commuta nella
modalità di controllo individuale
(indicatore luminoso interruttore DUAL
acceso) girando la manopola di
controllo temperatura lato passeggero
anche quando l’interruttore DUAL è
OFF, permettendo di controllare la
temperatura impostata in maniera
individuale per il conducente e il
passeggero.
NOTA
•Quando il modo di distribuzione
del flusso d’aria selezionato è e
la manopola di controllo della
temperatura è regolata su una
temperatura intermedia, l’aria
diretta verso i piedi sarà calda
mentre l’aria che passa attraverso le
bocchette centrali e laterali avrà una
temperatura inferiore.
•Per mettere le bocchette di aerazione
su , premere l’interruttore dello
sbrinatore parabrezza.
•In posizione viene
automaticamente selezionata
posizione di aria esterna.
NOTA
•Il climatizzatore entra in funzione
quando si preme l’interruttore A/C,
anche se il ventilatore è spento.
•La funzione A/C ECO è volta ad
economizzare l’utilizzo del sistema
climatizzatore. Sul display compare
“A/C ECO” per indicare che il
sistema climatizzatore sta operando
nel modo ottimale.
•Quando la temperatura ambiente
esterna è vicina a 0 °C, il
condizionatore d’aria non funziona.
