audio MAZDA MODEL CX-5 2016 Handleiding (in Dutch)

Weergave
Selecteer het Amusementscherm en toon het
pictogram op het thuisscherm. Wanneer
wordt geselecteerd, worden de volgende pictogrammen in het onderste gedeelte
van de middendisplay getoond.
Pictogram Functie
Toont het Amusementmenu. Gebruik dit voor het overschakelen naar een andere
audiobron.
Toont de zenderlijst.
Gebruik dit voor het overschakelen naar andere zenders.
Dislike
Beoordeelt het huidige programma als“Dislike”.
Like
Beoordeelt het huidige programma als“Like”.
Voegt de huidige zender toe aan uw favorieten of wist de huidige zender uit uw favorieten.
Gaat gedurende 30 seconden terug.
Geeft de zender weer. Selecteer dit nogmaals om de weergave te pauzeren.
Gaat verder naar de volgende zender.
Toont de geluidsinstellingen voor het afstellen van het audiokwaliteitsniveau.
Zie Volume/Display/Geluidsregelaars op pagina 5-53.
Interieurvoorzieningen
Bluetooth®
5-155

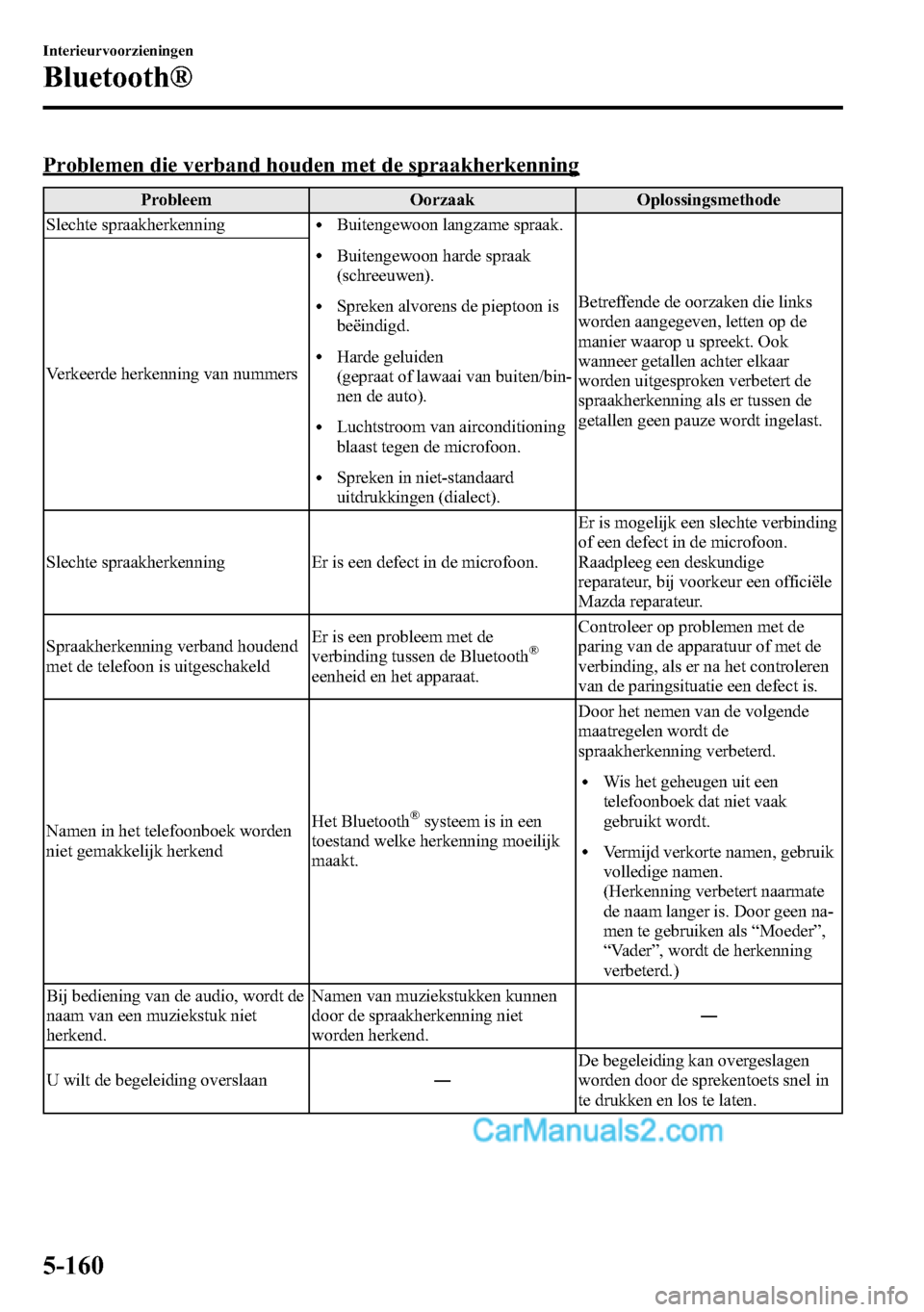

Problemen die verband houden met de spraakherkenning
Probleem Oorzaak Oplossingsmethode
Slechte spraakherkenning
lBuitengewoon langzame spraak.
lBuitengewoon harde spraak
(schreeuwen).
lSpreken alvorens de pieptoon is
beëindigd.
lHarde geluiden
(gepraat of lawaai van buiten/bin-
nen de auto).
lLuchtstroom van airconditioning
blaast tegen de microfoon.
lSpreken in niet-standaard
uitdrukkingen (dialect).Betreffende de oorzaken die links
worden aangegeven, letten op de
manier waarop u spreekt. Ook
wanneer getallen achter elkaar
worden uitgesproken verbetert de
spraakherkenning als er tussen de
getallen geen pauze wordt ingelast. Verkeerde herkenning van nummers
Slechte spraakherkenning Er is een defect in de microfoon.Er is mogelijk een slechte verbinding
of een defect in de microfoon.
Raadpleeg een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur.
Spraakherkenning verband houdend
met de telefoon is uitgeschakeldEr is een probleem met de
verbinding tussen de Bluetooth
®
eenheid en het apparaat.Controleer op problemen met de
paring van de apparatuur of met de
verbinding, als er na het controleren
van de paringsituatie een defect is.
Namen in het telefoonboek worden
niet gemakkelijk herkendHet Bluetooth
®systeem is in een
toestand welke herkenning moeilijk
maakt.Door het nemen van de volgende
maatregelen wordt de
spraakherkenning verbeterd.
lWis het geheugen uit een
telefoonboek dat niet vaak
gebruikt wordt.
lVermijd verkorte namen, gebruik
volledige namen.
(Herkenning verbetert naarmate
de naam langer is. Door geen na-
men te gebruiken als“Moeder”,
“Vader”, wordt de herkenning
verbeterd.)
Bij bediening van de audio, wordt de
naam van een muziekstuk niet
herkend.Namen van muziekstukken kunnen
door de spraakherkenning niet
worden herkend.―
U wilt de begeleiding overslaan―De begeleiding kan overgeslagen
worden door de sprekentoets snel in
te drukken en los te laten.
5-160
Interieurvoorzieningen
Bluetooth®

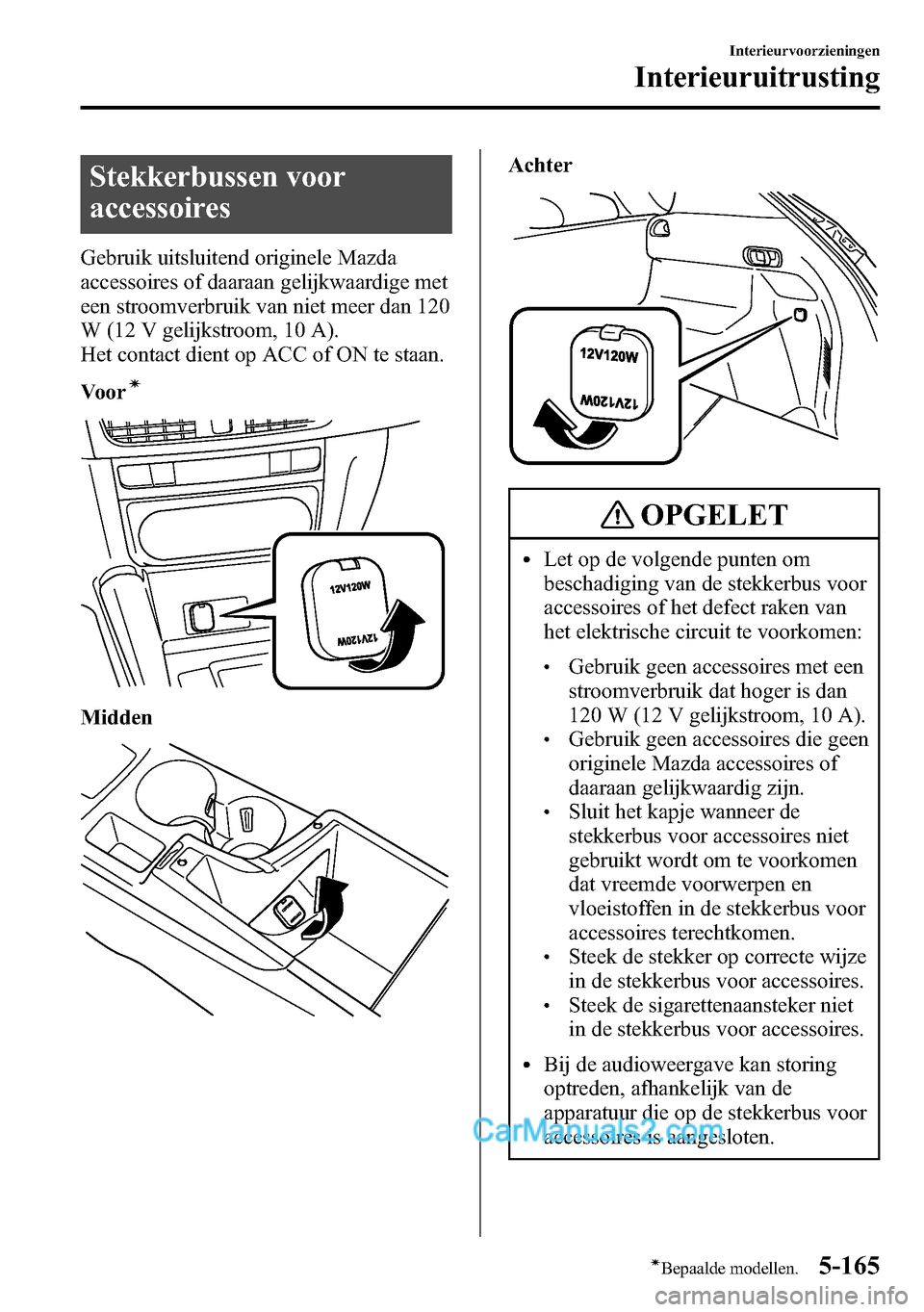

Stekkerbussen voor
accessoires
Gebruik uitsluitend originele Mazda
accessoires of daaraan gelijkwaardige met
een stroomverbruik van niet meer dan 120
W (12 V gelijkstroom, 10 A).
Het contact dient op ACC of ON te staan.
Voor
í
Midden
Achter
OPGELET
lLet op de volgende punten om
beschadiging van de stekkerbus voor
accessoires of het defect raken van
het elektrische circuit te voorkomen:
lGebruik geen accessoires met een
stroomverbruik dat hoger is dan
120 W (12 V gelijkstroom, 10 A).
lGebruik geen accessoires die geen
originele Mazda accessoires of
daaraan gelijkwaardig zijn.
lSluit het kapje wanneer de
stekkerbus voor accessoires niet
gebruikt wordt om te voorkomen
dat vreemde voorwerpen en
vloeistoffen in de stekkerbus voor
accessoires terechtkomen.
lSteek de stekker op correcte wijze
in de stekkerbus voor accessoires.
lSteek de sigarettenaansteker niet
in de stekkerbus voor accessoires.
lBij de audioweergave kan storing
optreden, afhankelijk van de
apparatuur die op de stekkerbus voor
accessoires is aangesloten.
Interieurvoorzieningen
Interieuruitrusting
5-165íBepaalde modellen.

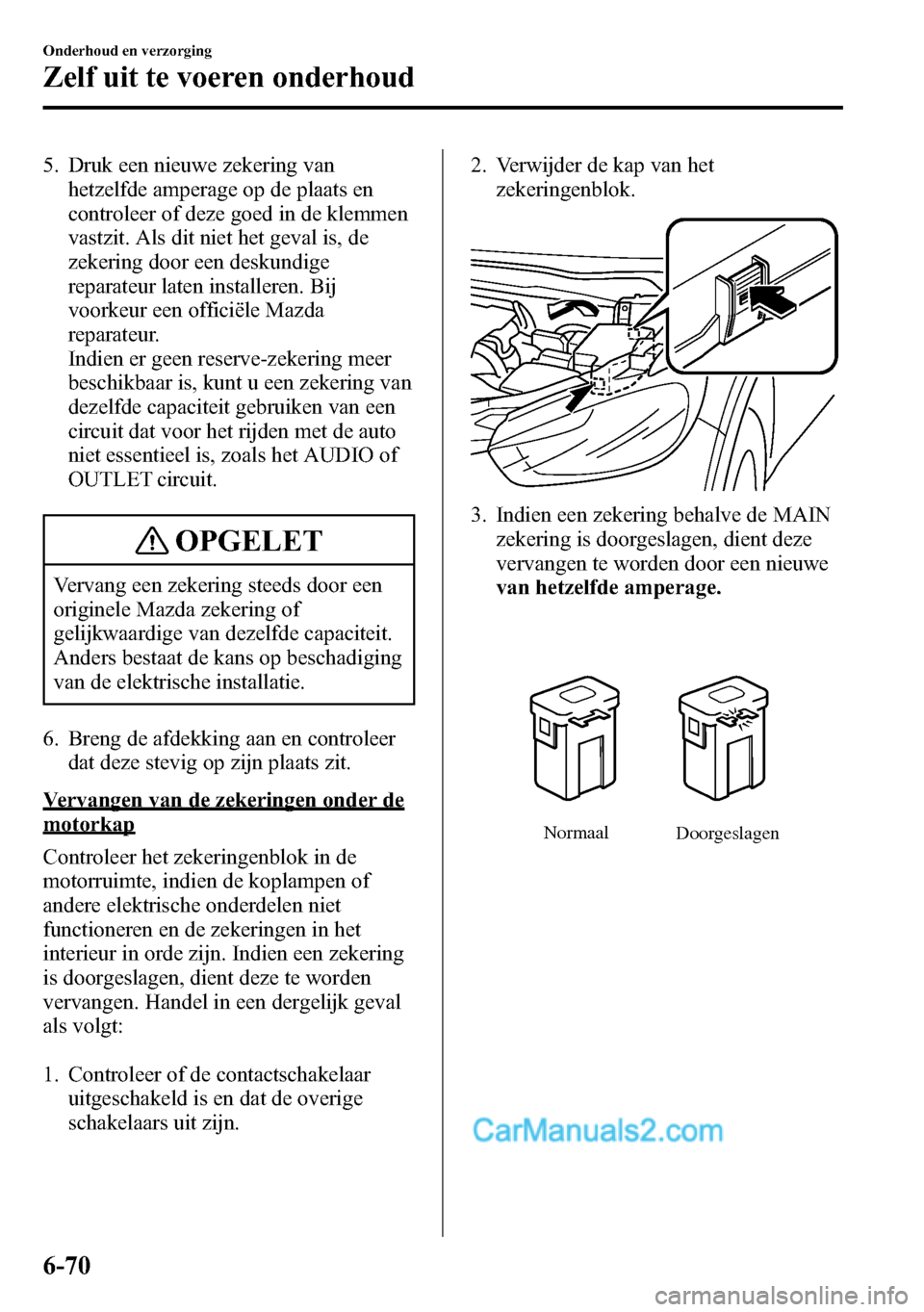

5. Druk een nieuwe zekering van
hetzelfde amperage op de plaats en
controleer of deze goed in de klemmen
vastzit. Als dit niet het geval is, de
zekering door een deskundige
reparateur laten installeren. Bij
voorkeur een officiële Mazda
reparateur.
Indien er geen reserve-zekering meer
beschikbaar is, kunt u een zekering van
dezelfde capaciteit gebruiken van een
circuit dat voor het rijden met de auto
niet essentieel is, zoals het AUDIO of
OUTLET circuit.
OPGELET
Vervang een zekering steeds door een
originele Mazda zekering of
gelijkwaardige van dezelfde capaciteit.
Anders bestaat de kans op beschadiging
van de elektrische installatie.
6. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
Vervangen van de zekeringen onder de
motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen of
andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn. Indien een zekering
is doorgeslagen, dient deze te worden
vervangen. Handel in een dergelijk geval
als volgt:
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.2. Verwijder de kap van het
zekeringenblok.
3. Indien een zekering behalve de MAIN
zekering is doorgeslagen, dient deze
vervangen te worden door een nieuwe
van hetzelfde amperage.
Normaal
Doorgeslagen
6-70
Onderhoud en verzorging
Zelf uit te voeren onderhoud

qBeschrijving van het zekeringenpaneel
Zekeringenblok (Motorruimte)
BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
1 ADD FAN GE 30 A Koelventilator
í
2 IG2 30 A Voor beveiliging van diverse circuits
3 INJECTOR 30 A Motorbesturingssysteemí
4 FAN DE 40 A Koelventilatorí
5 P.WINDOW1 30 A Elektrische ruitbedieningí
6―― ―
7 ADD FAN DE 40 A Koelventilatorí
8EVVT
SCR120 A Motorbesturingssysteemí
9 DEFOG 40 A Achterruitverwarming
10 DCDC DE 40 A Voor beveiliging van diverse circuitsí
11 FAN GE 30 A Koelventilatorí
12 EPB L 20 A Elektrische handrem (Links)
13 AUDIO 40 A Audio-installatieí
14 EPB R 20 A Elektrische handrem (Rechts)
15 ENG.MAIN 40 A Motorbesturingssysteem
16 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
6-72
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
17
50 A Voor beveiliging van diverse circuits
18 WIPER 20 A Voorruitenwisser en ruitensproeier
19 HEATER 40 A Airconditioning
20 DCDC REG 30 A Voor beveiliging van diverse circuits
í
21 ENGINE.IG1 7,5 A Motorbesturingssysteem
22 C/U IG1 15 A Voor beveiliging van diverse circuits
23H/L LOW L
HID L15 A Koplamp (dimlicht) (Links)
24 H/L LOW R 15 A Koplamp (dimlicht) (Rechts)
25 ENGINE3 15 A Motorbesturingssysteem
26 ENGINE2 15 A Motorbesturingssysteem
27 ENGINE1 15 A Motorbesturingssysteem
28 AT 15 A Transmissiebesturingssysteem
29 H/CLEAN 20 A Koplampsproeier
í
30 A/C 7,5 A Airconditioning
31 AT PUMP 15 A Transmissiebesturingssysteemí
32 STOP 10 A Remlichten, mistlamp achterí
33 R.WIPER 15 A Achterruitenwisser
34 H/L HI 20 A Koplampen (grootlicht)
35HID R
ST.HEATER15 A―
36 FOG 15 A Mistlampen voor
í
377,5 A Motorbesturingssysteem
38 AUDIO2 7,5 A Audio-installatie
39 GLOW SIG 5 A Motorbesturingssysteem
í
40 METER2 7,5 A Instrumentengroep
41 METER1 10 A Instrumentengroep
42 SRS1 7,5 A Airbag
43 BOSE 25 A Model uitgerust met Bose
®geluidsinstallatieí
44 AUDIO1 15 A Audio-installatie
45 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
46 FUEL PUMP 15 A Brandstofsysteem
í
47 FUEL WARM 25 A Brandstofverwarmerí
48 TAIL 15 ALampen van achterlichten, positielampen,
kentekenplaatverlichting
49FUEL PUMP2
SCR225 A―
50 HAZARD 25 A Waarschuwingsknipperlichten, richtingaanwijzers
51 DRL 15 A Dagverlichting
í
52 R.OUTLET2 15 A Stekkerbussen voor accessoires
53 HORN 15 A Claxon
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-73íBepaalde modellen.

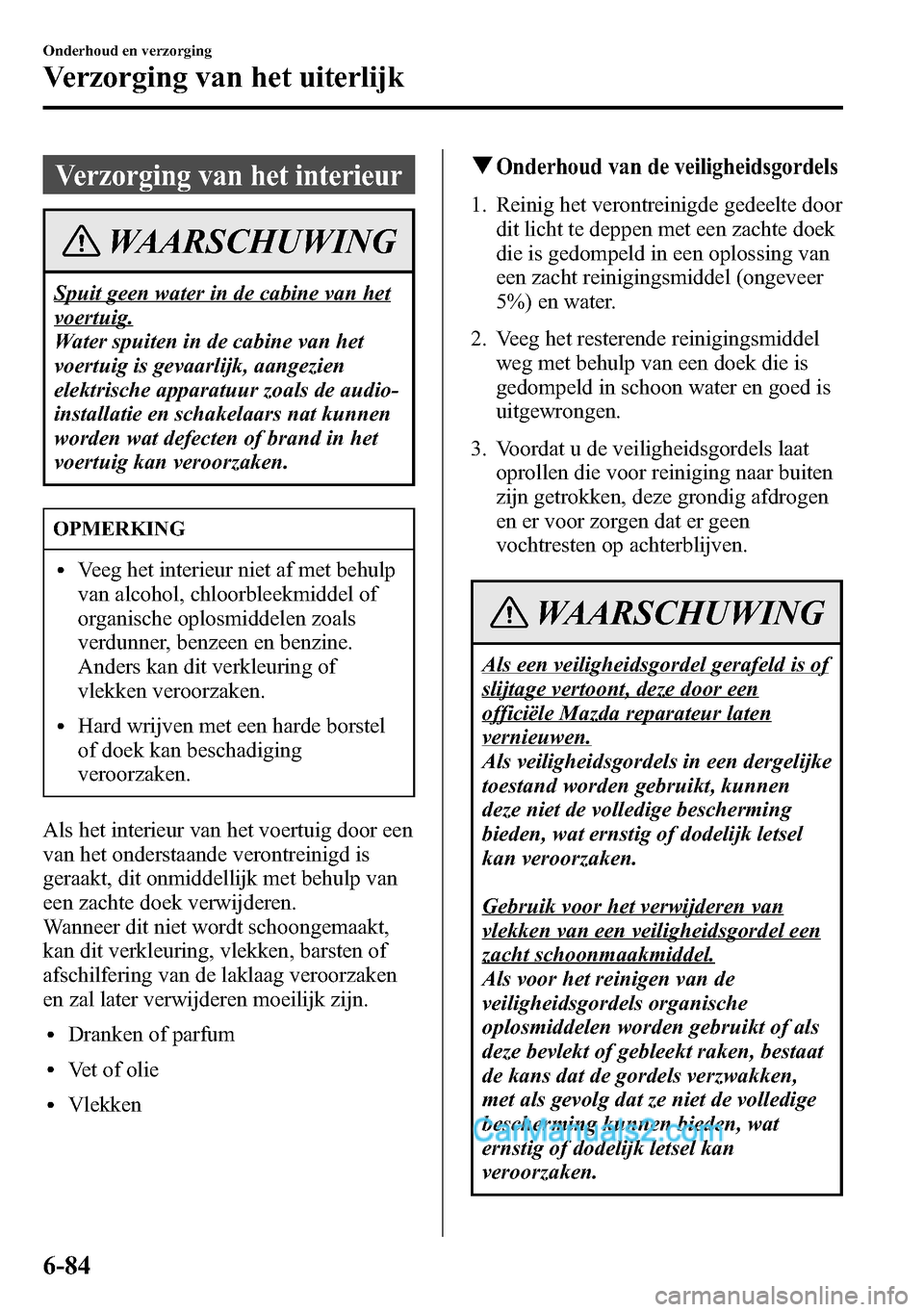

Verzorging van het interieur
WAARSCHUWING
Spuit geen water in de cabine van het
voertuig.
Water spuiten in de cabine van het
voertuig is gevaarlijk, aangezien
elektrische apparatuur zoals de audio-
installatie en schakelaars nat kunnen
worden wat defecten of brand in het
voertuig kan veroorzaken.
OPMERKING
lVeeg het interieur niet af met behulp
van alcohol, chloorbleekmiddel of
organische oplosmiddelen zoals
verdunner, benzeen en benzine.
Anders kan dit verkleuring of
vlekken veroorzaken.
lHard wrijven met een harde borstel
of doek kan beschadiging
veroorzaken.
Als het interieur van het voertuig door een
van het onderstaande verontreinigd is
geraakt, dit onmiddellijk met behulp van
een zachte doek verwijderen.
Wanneer dit niet wordt schoongemaakt,
kan dit verkleuring, vlekken, barsten of
afschilfering van de laklaag veroorzaken
en zal later verwijderen moeilijk zijn.
lDranken of parfum
lVet of olie
lVlekken
qOnderhoud van de veiligheidsgordels
1. Reinig het verontreinigde gedeelte door
dit licht te deppen met een zachte doek
die is gedompeld in een oplossing van
een zacht reinigingsmiddel (ongeveer
5%) en water.
2. Veeg het resterende reinigingsmiddel
weg met behulp van een doek die is
gedompeld in schoon water en goed is
uitgewrongen.
3. Voordat u de veiligheidsgordels laat
oprollen die voor reiniging naar buiten
zijn getrokken, deze grondig afdrogen
en er voor zorgen dat er geen
vochtresten op achterblijven.
WAARSCHUWING
Als een veiligheidsgordel gerafeld is of
slijtage vertoont, deze door een
officiële Mazda reparateur laten
vernieuwen.
Als veiligheidsgordels in een dergelijke
toestand worden gebruikt, kunnen
deze niet de volledige bescherming
bieden, wat ernstig of dodelijk letsel
kan veroorzaken.
Gebruik voor het verwijderen van
vlekken van een veiligheidsgordel een
zacht schoonmaakmiddel.
Als voor het reinigen van de
veiligheidsgordels organische
oplosmiddelen worden gebruikt of als
deze bevlekt of gebleekt raken, bestaat
de kans dat de gordels verzwakken,
met als gevolg dat ze niet de volledige
bescherming kunnen bieden, wat
ernstig of dodelijk letsel kan
veroorzaken.
6-84
Onderhoud en verzorging
Verzorging van het uiterlijk

Wanneer waarschuwings-/
indikatielampjes branden/
knipperen
Als een van de waarschuwingslampjes of
het indikatielampje gaat branden/
knipperen, voor het betreffende lampje de
juiste actie ondernemen. Er is geen
probleem als het lampje uit gaat, echter
als het lampje niet uit gaat of opnieuw
gaat branden/knipperen, een deskundige
reparateur, bij voorkeur een officiële
Mazda reparateur raadplegen.
(Voertuigen met type C/type D audio)
De gegevens van de betreffende
waarschuwing kunnen op het
audioscherm gecontroleerd worden.
1. Selecteer het
pictogram op het
thuisscherm voor het tonen van het
toepassingen scherm.
2. Selecteer“Waarschuwing”.
qAls het hoofdwaarschuwingslampje
gaat branden
Type A
Wordt getoond wanneer melding van de
systeemdefecten vereist is.
Controleer het bericht dat wordt
aangegeven op de display en raadpleeg
een deskundige reparateur, bij voorkeur
een officiële Mazda reparateur.(Displayvoorbeeld)
Wordt als volgt getoond:
Hoofdwaarschuwingslampje
Indikatie op display en
hoofdwaarschuwingslampje in
instrumentengroep branden
tegelijkertijd
Dit duidt op een defect in het
voertuigsysteem. Controleer het bericht
dat wordt aangegeven op de display en
raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
Zie voor bijzonderheden de verklaringen
voor de waarschuwings-/indikatielampjes
in het hoofdstuk waarschuwings-/
indikatielampjes, welke overeenkomen
met het symbool in het bovenste gedeelte
van de display. Als er geen bericht wordt
aangegeven op de display, op de INFO
schakelaar drukken om het
“Waarschuwing”scherm te tonen.
Type B
Het lampje gaat in de volgende gevallen
continu branden. Raadpleeg een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur.
lEr is een defect in het
accubeheersysteem.
lEr is een defect in de remschakelaar.
Als er zich een probleem voordoet
Waarschuwings-/indikatielampjes en waarschuwingszoemers
7-35

Onderwerp BijzonderheidFabrieksinstellingBeschikbare
instellingenMetho-
de voor
wijzigen
van
instellin-
gen
Systeem
Taal Taal aangegeven op display EngelsAfhankelijk van
bestemmingsge-
bied
*6A―
TemperatuureenheidTemperatuureenheid aangegeven op
display°C °F/°C A―
AfstandeenheidAfstandeenheid aangegeven op
displaymi of km mi/ km A―
Brandstofverbruik4-127
Einddisplay Aan/Uit Uit Aan/Uit B―
Terugstelprocedure
brandstofverbruikKoppeling/geen koppeling aan
terugstelling brandstofverbruik en
terugstelling dagtellerUit Aan/Uit B―
*1 Hoewel deze systemen kunnen worden uitgeschakeld, is dit tegenstrijdig met het doel van het systeem en het
wordt dan ook door Mazda aanbevolen deze systemen ingeschakeld te laten.
*2 Bij voertuigen met een andere audio-installatie dan het type met schermtoetsbediening, kan het
waarschuwingsgeluid niet veranderd worden. Het waarschuwingsgeluid is enkel een pieptoon.
*3 Enkel het volume van de waarschuwingszoemer tijdens de werking van de dodehoekmonitor (BSM) kan
gewijzigd worden. Het volume van de waarschuwingszoemer tijdens de werking van het
achteruitrijwaarschuwingssysteem (RCTA) kan niet gewijzigd worden.
*4 Als de automatische ruitenwisserregeling op Uit wordt gezet, verandert de stand van de ruitenwisserhendel
naar intervalwerking.
*5 Ook als de werkingstijd van de achterruitverwarming is veranderd naar Continu, is het mogelijk dat als gevolg
van het effect van de buitentemperatuur de werking na 15 minuten stopt.
*6 Weergave alleen beschikbaar vanaf de middendisplay.
Gebruikersinstellingen
9-21

A
Aanbevolen olie ................................ 6-29
Aanbevolen smeermiddelen ................ 9-6
Aanpasbaar voorverlichtingssysteem
(AFS) .............................................. 4-141
Accu .................................................. 6-44
Inspectie van het niveau van het accu-
elektroliet ................................... 6-46
Laden ......................................... 6-47
Onderhoudspunt ......................... 6-46
Technische gegevens .................... 9-6
Vernieuwen ................................ 6-47
Accu is uitgeput
Starten met een hulpaccu ........... 7-24
Achterklep ......................................... 3-25
Afdekking bagageruimte ............ 3-29
Wanneer de achterklep niet geopend
kan worden ................................. 7-58
Achterruit
Achterruitverwarming ............. 4-109
Achterruitensproeier ........................ 4-107
Achterruitenwisser .......................... 4-107
Achterruitverwarming ..................... 4-109
Spiegel ...................................... 4-110
Achterste kledinghaken ................... 5-171
Achteruitkijkmonitor ....................... 4-239
Achteruitrijwaarschuwingssysteem
(RCTA)
............................................ 4-170
Achterzitting ..................................... 2-11
Adaptieve LED koplampen ............ 4-145
Afmetingen ......................................... 9-9
Afstandbediende
portiervergrendeling ............................ 3-4
Afstandherkenninghulpsysteem
(DRSS) ............................................ 4-163
Afstelbare
snelheidsbegrenzer ................ 4-30, 4-196
Anti-blokkeer remsysteem (ABS) ... 4-120
A
Anti-diefstal beveiligingssysteem
(Behalve Europese modellen) ........... 3-60
Anti-diefstal beveiligingssysteem
(Europese modellen) ......................... 3-55
Anti-wielspin regeling (TCS) .......... 4-121
TCS OFF schakelaar ................ 4-122
Asbak .............................................. 5-172
Audiobedieningsschakelaar
Afstellen van het volume ........... 5-73
Audio-uit toets ........................... 5-74
Zoektoets .................................... 5-73
Audio-installatie
Antenne ...................................... 5-15
Audiobedieningsschakelaar ........ 5-73
Audioset [Type A/Type B
(niet-aanraakscherm)] ................ 5-31
Audioset [Type C/Type D
(aanraakscherm)] ........................ 5-48
AUX/USB modus ...................... 5-75
Bedieningstips voor audio-
installatie .................................... 5-15
Automatische transmissie
Ontgrendelpal van
overschakelblokkering ............... 4-83
Rijtips ......................................... 4-89
Schakelblokkeersysteem ............ 4-83
Schakelstanden ........................... 4-81
B
Bagageruimteverlichting ................. 5-162
10-2
Index
