audio MAZDA MODEL CX-5 2016 Handleiding (in Dutch)

Inhoudsopgave
Afbeeldingenindex
Aanzichten van interieur, exterieur en identificatie van de onderdelen van uw
Mazda.1
Belangrijke veiligheidsuitrusting
Belangrijke informatie over de veiligheidsuitrusting, zoals zittingen,
veiligheidsgordelsysteem, kinderzitjes en SRS airbags.2
Alvorens te gaan rijden
Gebruik van diverse voorzieningen, zoals sleutels, portieren, spiegels en
ruiten.3
Tijdens het rijden
Informatie betreffende veilig rijden en stoppen4
Interieurvoorzieningen
Gebruik van de diverse uitrustingsonderdelen voor rijcomfort, zoals
klimaatregeling en audio-installatie.5
Onderhoud en verzorging
Hoe u uw Mazda in topconditie kunt houden.6
Als er zich een probleem voordoet
Nuttige informatie over wat u kunt doen als er zich een probleem voordoet
met de auto.7
Informatie voor de eigenaar
Belangrijke consumenteninformatie zoals garanties en aanvullende apparatuur.8
Technische gegevens
Technische informatie over uw Mazda.9
Index10

Audiobedieningsschakelaars .......................................................................... pagina 5-73
Instrumentengroep .......................................................................................... pagina 4-24
Kruissnelheidsregelaarschakelaars ....................................................... Seite 4-180, 4-227
Instrumentenpaneelverlichtingknop ............................................................... pagina 4-28
Stoelverwarmingschakelaars ............................................................................ pagina 2-7
Waarschuwingsknipperlichtschakelaar ......................................................... pagina 4-111
Startdrukknop ................................................................................................... pagina 4-2
Ontgrendelhendel ........................................................................................... pagina 3-38
Motorkapontgrendelhendel ............................................................................. pagina 6-26
Afbeeldingenindex
Overzicht van het interieur (Model met links stuur)
1-3De uitrusting en de montagepositie is al naargelang het model verschillend

Interieuruitrusting (Aanzicht B)
SRS airbags .................................................................................................... pagina 2-49
Klimaatregelsysteem ........................................................................................ pagina 5-2
Achterruitverwarmingsschakelaar ................................................................ pagina 4-109
Audio-installatie ............................................................................................. pagina 5-15
Handschoenenkast ........................................................................................ pagina 5-169
Stekkerbus voor accessoires ......................................................................... pagina 5-165
Ingangsaansluiting voor externe apparatuur ................................................... pagina 5-75
Versnellingshendel/Keuzehendel ............................................................. Seite 4-77, 4-80
Elektrische handremschakelaar ..................................................................... pagina 4-113
Drive-keuzeschakelaar .................................................................................. pagina 4-134
Zekeringenblok ............................................................................................... pagina 6-72
1-4
Afbeeldingenindex
De uitrusting en de montagepositie is al naargelang het model verschillend
Overzicht van het interieur (Model met links stuur)

Stoelverwarmingschakelaars ............................................................................ pagina 2-7
Waarschuwingsknipperlichtschakelaar ......................................................... pagina 4-111
Startdrukknop ................................................................................................... pagina 4-2
Audiobedieningsschakelaars .......................................................................... pagina 5-73
Instrumentengroep .......................................................................................... pagina 4-24
Instrumentenpaneelverlichtingknop ............................................................... pagina 4-28
Kruissnelheidsregelaarschakelaar ......................................................... Seite 4-180, 4-227
Motorkapontgrendelhendel ............................................................................. pagina 6-26
Ontgrendelhendel ........................................................................................... pagina 3-38
Afbeeldingenindex

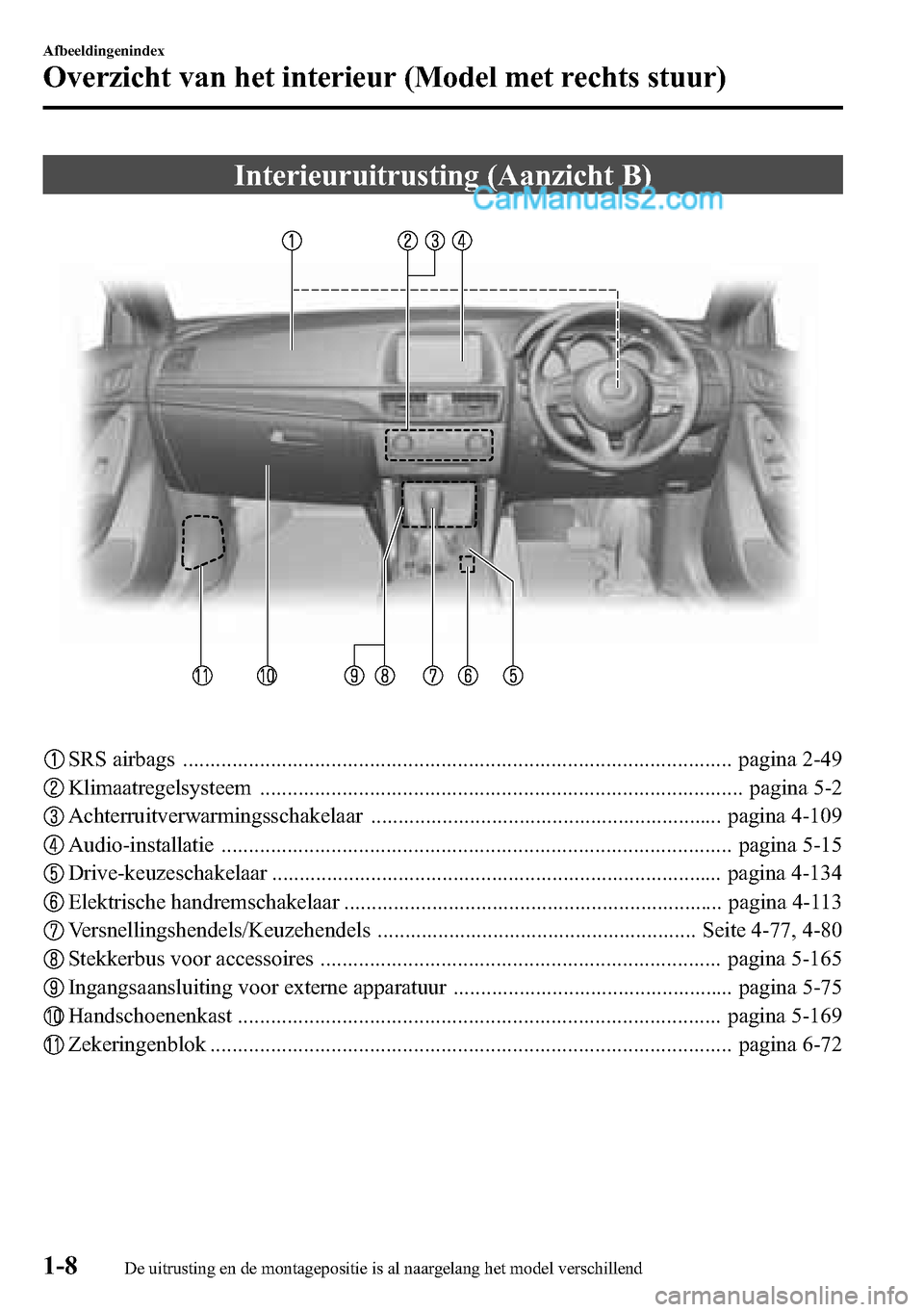

Overzicht van het interieur (Model met rechts stuur)
1-7De uitrusting en de montagepositie is al naargelang het model verschillend

Interieuruitrusting (Aanzicht B)
SRS airbags .................................................................................................... pagina 2-49
Klimaatregelsysteem ........................................................................................ pagina 5-2
Achterruitverwarmingsschakelaar ................................................................ pagina 4-109
Audio-installatie ............................................................................................. pagina 5-15
Drive-keuzeschakelaar .................................................................................. pagina 4-134
Elektrische handremschakelaar ..................................................................... pagina 4-113
Versnellingshendels/Keuzehendels .......................................................... Seite 4-77, 4-80
Stekkerbus voor accessoires ......................................................................... pagina 5-165
Ingangsaansluiting voor externe apparatuur ................................................... pagina 5-75
Handschoenenkast ........................................................................................ pagina 5-169
Zekeringenblok ............................................................................................... pagina 6-72
1-8
Afbeeldingenindex
De uitrusting en de montagepositie is al naargelang het model verschillend
Overzicht van het interieur (Model met rechts stuur)

Wanneer dagteller A wordt gekozen,
verschijnt TRIP A op de display. Wanneer
dagteller B wordt gekozen, verschijnt
TRIP B.
De dagteller registreert de totale door de
auto afgelegde afstand, totdat de meter
weer op nul teruggesteld wordt. Zet de
meter terug op“0.0”door de
keuzeschakelaar 1 seconde of langer
ingedrukt te houden. Gebruik deze meter
voor het meten van reisafstanden en voor
het berekenen van het brandstofverbruik.
OPMERKING
l(Voertuigen met type C/type D
audio)
Als de brandstofverbruikgegevens
worden teruggesteld met behulp van
de brandstofverbruikmonitor, of
dagteller A wordt teruggesteld met
behulp van de dagteller wanneer de
functie die de
brandstofverbruikmonitor aan de
dagteller koppelt is ingeschakeld,
worden de
brandstofverbruikgegevens en
dagteller A gelijktijdig teruggesteld.
Zie Brandstofverbruikmonitor op
pagina 4-127.
lEnkel door de dagtellers worden
tienden van kilometers geregistreerd.
lDe registratie van de dagteller wordt
gewist, wanneer:
lDe stroomtoevoer wordt
onderbroken (zekering is
doorgeslagen of accu is
losgekoppeld).
lDe gereden afstand 9.999,9 km
overschrijdt.
qToerenteller
De toerenteller geeft het motortoerental in
duizenden omwentelingen per minuut
(omw/min) aan.
OPGELET
Laat de motor niet met de naald van de
toerentalmeter in de RODE ZONE
draaien.
Dit kan ernstige motorschade tot gevolg
hebben.
*1 Het bereik varieert afhankelijk van het
type meter.
*1 Gestreepte
zone
*1 Rode zone
OPMERKING
Wanneer de naald van de toerenteller in
de GESTREEPTE ZONE komt, toont
dit de bestuurder dat de versnelling
overgeschakeld moeten worden
alvorens de naald in de RODE ZONE
komt.
4-26
Tijdens het rijden
Instrumentengroep en display

i-ELOOPí
Bij conventionele voertuigen komt de kinetische energie die gegenereerd wordt wanneer
het voertuig snelheid mindert door het in werking stellen van de remmen of tijdens
afremmen op de motor als hitte vrij. Door deze vrijkomende kinetische energie om te
zetten in elektriciteit en deze te gebruiken voor de aandrijving van de apparatuur en
accessoires van het voertuig zoals de airconditioning en de audio-installatie, kan het
brandstofverbruik teruggebracht worden. Mazda's systeem voor het genereren van
elektriciteit uit deze kinetische energie wordt het Regeneratief Remsysteem (i-ELOOP)
genoemd.
Elektrische componenten
Motorcomponenten
Voertuigsystemen:
Airconditioning
Audio
Koplampen, enz.
Accelerator UIT
Accelerator AANEnergieregeneratie
LadenAccu
Accu
Elektrische
stroom
Elektrische
stroom
Elektrische componenten
Motorcomponenten
Voertuigsystemen:
Airconditioning
Audio
Koplampen, enz.
Motor
Variabele
spanning dynamo
Variabele
spanning dynamo Motor
Band BandCondensator
CondensatorDC-DC omzetter
DC-DC omzetter
Kinetische energie
Elektrische spanning
4-124
Tijdens het rijden
íBepaalde modellen.
i-ELOOP

Brandstofverbruikmonitor
Bij voertuigen met type C/type D audio, kan de bedrijfstoestand, het brandstofverbruik en
de energiebesparing beurtelings worden getoond door bediening van de pictogrammen in
de display.
Bovendien kan wanneer de einddisplay is ingeschakeld na het voltooien van een rit de
totale energiebesparing tot op dat moment in de einddisplay worden getoond.
1. Selecteer het
pictogram op het thuisscherm voor het tonen van het toepassingen
scherm.
2. Selecteer“Brandstofverbruiks”.
3. Bedien de commanderschakelaar of raak het scherm aan voor het tonen van het menu.
OPMERKING
Wanneer het menu wordt getoond door aanraking van het scherm, wordt de display
automatisch na 6 seconden verborgen.
4. Selecteer het pictogram in het menu en voer de bediening uit. Het gebruik van de
pictogrammen is als volgt:
Indikatie op display Bedrijfstoestand
Verbergt de menudisplay.
Keert terug naar het toepassingenscherm.
Schakelt de brandstofverbruikmonitor over in de
volgorde van bedrijfstoestand, brandstofverbruik en
energiezuinigheid.
Stelt de brandstofverbruikgegevens terug.
Toont het volgende instelscherm.
lEinddisplay in-/uitschakelen
lIn-/uitschakelen van de functie die het terugstellen van
de brandstofverbruikgegevens koppelt aan de dagteller
(Dagteller A)
OPMERKING
Nadat het contact vanuit ON op OFF is gezet, verandert het
brandstofverbruikmonitorscherm naar het oorspronkelijke
brandstofverbruikmonitorscherm wanneer het contact de volgende keer op ON gezet
wordt.
Tijdens het rijden
Brandstofverbruikmonitor
4-127

qIndikatie op display
De bedrijfstoestand van het Afstandherkenninghulpsysteem (DRSS) wordt getoond op de
multi-informatiedisplay.
Problemen worden aangegeven in de middendisplay (Type C/D audio). Als er zich een
probleem voordoet, de juiste actie ondernemen overeenkomstig het getoonde bericht.
Zie Waarschuwings/indikatielampjes op pagina 4-38.
OPMERKING
lWanneer het contact wordt uitgezet, wordt de bedrijfstoestand aangehouden die
bestond alvorens het systeem werd uitgeschakeld. Als bijvoorbeeld het contact wordt
uitgeschakeld terwijl het Afstandherkenninghulpsysteem (DRSS) systeem
gebruiksklaar is, zal het systeem gebruiksklaar zijn wanneer het contact de volgende
keer op ON gezet wordt.
lHet Afstandherkenninghulpsysteem (DRSS) kan worden in-/uitgeschakeld en de
gevoeligheid van het systeem kan worden gewijzigd.
Zie Gebruikersinstellingen op pagina 9-14.
Voorliggend-
voertuig display
Afstand-tussen-
voertuigen
display
Tijdens het rijden
i-ACTIVSENSE
4-165

qGebruik van het parkeerhulpsensorsysteem
De schakelaar kan geactiveerd worden wanneer het contact op ON staat, de keuzehendel in
een andere stand dan achteruit (R) staat en de rijsnelheid ongeveer 10 km/h of minder is.
Wanneer de parkeersensorschakelaar wordt ingedrukt, wordt een pieptoon gegeven, wordt
de hindernisdetectieaanduiding
íop het audioscherm getoond en gaat het indikatielampje
in de schakelaar branden.
Indikatielampje
OPMERKING
Als het systeem geannuleerd wordt, zal de werking ervan niet automatisch hersteld
worden wanneer de rijsnelheid tot 10 km/h of minder is afgenomen.
Voorwaarde voor sensordetectie
Het systeem kan gebruikt worden wanneer het contact op ON staat en de
parkeerhulpsensorschakelaar ingeschakeld is.
Het systeem zal vervolgens functioneren wanneer de keuzehendel in de achteruit (R) gezet
wordt.
De sensoren kunnen hindernissen opsporen onder de volgende omstandigheden:
Sensor Conditie
Voorste sensorDe keuzehendel staat in een stand behalve achteruit (R) en de rijsnelheid is ongeveer
10 km/h of minder.
Voorste hoeksensor De rijsnelheid is ongeveer 10 km/h of minder.
Achterste sensor De keuzehendel staat in de achteruit (R).
Achterste hoeksensorDe keuzehendel staat in de achteruit (R) en de rijsnelheid is ongeveer 10 km/h of
minder.
Het systeem wordt onder de volgende omstandigheden uitgeschakeld:
lDe parkeersensorschakelaar wordt ingedrukt terwijl de parkeersensor in werking is.
lDe rijsnelheid is 10 km/h of hoger.
Tijdens het rijden
Parkeersensorsysteem
4-259íBepaalde modellen.
