7En cas de problèmes
Informations utiles sur ce qu'il faut faire si un problème provient du véhicule.
Stationnement en cas d'urgence .................................................. 7-2
Stationnement en cas d'urgence ................................................ 7-2
Pneu à plat ..................................................................................... 7-3
Rangement de la roue de secours et des outils .......................... 7-3
Changement de roue ................................................................. 7-8
La batterie est faible ................................................................... 7-15
Démarrage avec batterie de secours ........................................ 7-15
Démarrage d'urgence ................................................................. 7-18
Démarrage d'un moteur noyé .................................................. 7-18
Démarrage en poussant ........................................................... 7-18
Surchauffe ................................................................................... 7-19
Surchauffe ............................................................................... 7-19
Remorquage d'urgence .............................................................. 7-21
Description du remorquage ..................................................... 7-21
Crochets d'immobilisation
í.................................................... 7-22
Voyants/témoins et carillons d'alarme ...................................... 7-24
Lorsque les voyants/témoins s'allument/clignotent ................. 7-24
Le carillon d'alarme est activé ................................................. 7-35
Lorsqu'il n'est pas possible d'ouvrir le hayon .......................... 7-41
Lorsqu'il n'est pas possible d'ouvrir le hayon .......................... 7-41
7-1íCertains modèles.
CX-5_8DV3-EC-14K_Edition2 Page551
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (552,1)
Stationnement en cas
d'urgence
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.
Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.
Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront. Les témoins des feux de
détresse s'allument simultanément sur le
tableau de bord.
REMARQUE
lLes clignotants ne fonctionnent pas lorsque
les feux de détresse sont utilisés.
lVérifier les règlements locaux concernant
l'utilisation des feux de détresse lors du
remorquage du véhicule afin de s'assurer
que ceci ne constitue pas une infraction.
7-2
En cas de problèmes
Stationnement en cas d'urgence
CX-5_8DV3-EC-14K_Edition2 Page552
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (553,1)
Rangement de la roue de secours et des outils
La roue de secours et les outils sont rangés aux endroits indiqués sur l'illustration.
Sauf Mexique
Roue de secoursBoulon de fixation de
roue de secours
Boulon de fixation de la roueCric
Clé à écrou de roueLevier de cricAnneau d'immobilisation
(type court)Anneau d'immobilisation
(type long)
Certains modèles.
En cas de problèmes
Pneu à plat
7-3
CX-5_8DV3-EC-14K_Edition2 Page553
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (554,1)
Mexique
Roue de secours Boulon de fixation de
roue de secoursCric
Clé à écrou de roue Levier de cric
Anneau d'immobilisation (type court)Anneau d'immobilisation (type long)
7-4
En cas de problèmes
Pneu à plat
CX-5_8DV3-EC-14K_Edition2 Page554
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (555,1)
qCric
Pour retirer le cric
1. Ouvrir le panneau de coffre.
2. Sécuriser le panneau du coffre en fixant
le crochet à l'appuie-tête.
Sans cache de compartiment à bagages
Avec cache de compartiment à bagages
3. Retirer le cric.
Pour fixer le cric
Installer dans l'ordre inverse du retrait.
Entretien
lGarder le cric propre.lS'assurer que les pièces mobiles sont
propres et exemptes de rouille.
lS'assurer que le filetage de la vis est
correctement lubrifié.
qRoue de secours
Ce véhicule Mazda est équipé d'une roue
de secours à usage temporaire.
La roue de secours à usage temporaire est
plus légère qu'une roue conventionnelle,
elle est conçue pour être utilisée de TRES
courtes périodes. Ne JAMAIS utiliser la
roue de secours sur de longs trajets ou
pendant longtemps.
En cas de problèmes
Pneu à plat
7-5
CX-5_8DV3-EC-14K_Edition2 Page555
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (556,1)
PRUDENCE
Ne pas installer la roue de secours
temporaire sur les roues avant (roues
motrices):
Il est dangereux de conduire avec une
roue de secours temporaire sur l'une
des roues motrices avant. La
maniabilité en sera affectée. Vous
pouvez perdre le contrôle du véhicule,
tout particulièrement sur glace ou
neige, et avoir un accident. Changer
une roue conventionnelle de l'essieu
avant et installer la roue de secours
temporaire sur l'essieu arrière.
ATTENTION
ØL'utilisation d'une roue de secours
à usage temporaire peut diminuer
la stabilité de conduite en
comparaison de celle d'une roue
conventionnelle. Conduire
prudemment.
ØPour éviter d'endommager la roue
de secours à usage temporaire ou
le véhicule, respecter les
précautions suivantes:
ØNe pas dépasser 80 km/h (50
mi/h).
ØNe pas passer sur des obstacles.
Ne pas passer dans un lave-
auto automatique. Le diamètre
de cette roue étant plus petit
que celui d'une roue
conventionnelle la garde au sol
est réduite de 10 mm (0,4 po.)
environ.
ØNe pas utiliser de chaîne sur
cette roue, car elle ne s'ajustera
pas correctement.
ØNe pas utiliser cette roue de
secours à usage temporaire sur
un autre véhicule, elle a été
conçue pour ce véhicule Mazda
exclusivement.
ØN'utiliser qu'une roue de
secours temporaire à la fois sur
le véhicule.
7-6
En cas de problèmes
Pneu à plat
CX-5_8DV3-EC-14K_Edition2 Page556
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (557,1)

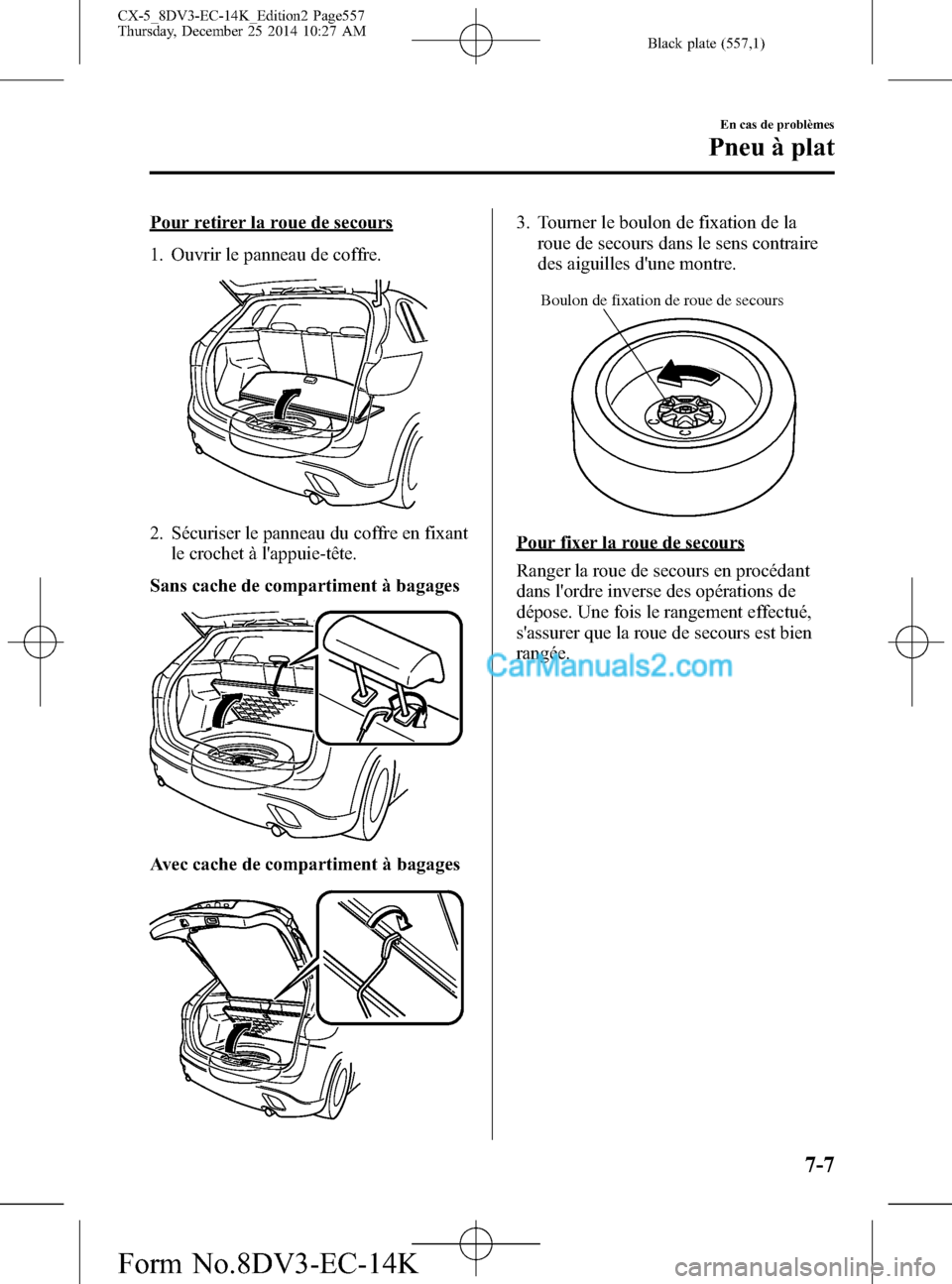

Pour retirer la roue de secours
1. Ouvrir le panneau de coffre.
2. Sécuriser le panneau du coffre en fixant
le crochet à l'appuie-tête.
Sans cache de compartiment à bagages
Avec cache de compartiment à bagages
3. Tourner le boulon de fixation de la
roue de secours dans le sens contraire
des aiguilles d'une montre.
Boulon de fixation de roue de secours
Pour fixer la roue de secours
Ranger la roue de secours en procédant
dans l'ordre inverse des opérations de
dépose. Une fois le rangement effectué,
s'assurer que la roue de secours est bien
rangée.
En cas de problèmes
Pneu à plat
7-7
CX-5_8DV3-EC-14K_Edition2 Page557
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (558,1)
Changement de roue
REMARQUE
Si les symptômes suivants sont ressentis
pendant la conduite, cela peut indiquer un
pneu crevé.
lLa direction devient lourde.lLe véhicule se met à vibrer excessivement.lLe véhicule tire d'un côté.
Si l'on a un pneu crevé, conduire le
véhicule lentement jusqu'à un endroit de
niveau, aussi éloigné que possible du
trafic, pour changer la roue.
S'arrêter sur l'accotement ou sur une route
où il y a du trafic est dangereux.
PRUDENCE
Bien vous assurer de suivre les
directives pour changer un pneu:
Le changement de roue est
dangereux. Le véhicule peut glisser
du cric et causer des blessures.
Personne ne doit placer une partie du
corps sous un véhicule qui est
soutenu par un vérin.
Ne jamais laisser quelqu'un dans un
véhicule supporté par le cric:
Le fait de permettre à quelqu'un de
rester dans un véhicule supporté par
le cric est dangereux. L'occupant peut
faire tomber le véhicule causant de
graves blessures.
REMARQUE
S'assurer que le cric soit bien lubrifié avant de
l'utiliser.
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic et appliquer fermement le frein
de stationnement.2. Passer en plage P dans le cas d'une
boîte de vitesses automatique; ou
engager la marche arrière (R) ou 1 dans
le cas d'une boîte de vitesses manuelle,
et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du
véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric, la trousse à outils et la
roue de secours (page 7-3).
6. Bloquer la roue diagonalement opposée
à la roue à changer. Pour bloquer une
roue, placer des cales à l'avant et à
l'arrière de la roue.
REMARQUE
Pour caler une roue, utiliser une pierre ou un
morceau de bois assez grand si possible pour
bloquer la roue.
7-8
En cas de problèmes
Pneu à plat
CX-5_8DV3-EC-14K_Edition2 Page558
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (559,1)
qRetrait d'un pneu à plat
1. Si votre véhicule est équipé
d'enjoliveurs de roue, retirer le
capuchon central à l'aide de l'extrémité
en biseau du levier de cric.
ATTENTION
Retirer l'enjoliveur central en utilisant
le levier de cric. Vous pouvez vous
blesser si vous le retirez avec les
mains. En outre, en utilisant un outil
autre que le levier de cric peut
résulter en des dommages à la roue
ou au capuchon central.2. Desserrer chaque écrou de roue en les
tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.
3. Ne jamais placer le cric au sol.
4. Tourner la vis du cric dans le sens
indiqué sur la figure et ajuster la tête du
cric pour soit proche de la position de
levage.
Tête du cric
En cas de problèmes
Pneu à plat
7-9
CX-5_8DV3-EC-14K_Edition2 Page559
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K

Black plate (560,1)
5. Insérer le cric sous la position de
levage la plus proche de la roue à
changer et insérer la tête du cric
directement dans le point de levage.
Position de levage
6. Continuer à soulever progressivement
la tête du cric en faisant tourner la vis
avec votre main jusqu'à ce que la tête
du cric soit insérée dans la position de
levage.
Cales
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser
du cric et gravement blesser ou
même tuer quelqu'un. N'utiliser que
les positions de levage avant et
arrière recommandées dans ce
manuel.
Ne pas soulever le véhicule dans une
autre position que celle qui est prévue
et ne pas placer d'objet sur ou sous le
cric:
Il est dangereux de soulever le
véhicule dans une autre position que
celle qui est prévue ou de placer des
objets sur ou sous le cric, car cela
pourrait déformer la carrosserie du
véhicule ou celui-ci pourrait se
détacher du cric et entraîner un
accident.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
7-10
En cas de problèmes
Pneu à plat
CX-5_8DV3-EC-14K_Edition2 Page560
Thursday, December 25 2014 10:27 AM
Form No.8DV3-EC-14K
