4–2*Bepaalde modellen.
i-ACTIV AWD ................................. 4-125
i-ACTIV AWD werking * ............ 4-125

Stuurbekrachtiging ......................... 4-127
Stuurbekrachtiging ..................... 4-127

i-ACTIVSENSE............................... 4-128
i-ACTIVSENSE ......................... 4-128
Aanpasbaar
voorverlichtingssysteem
(AFS)
* ........................................ 4-132
Koplampregelsysteem (HBC) .... 4-133
Adaptieve LED-koplampen
(ALH)
* ........................................ 4-136
Dodehoekmonitor (BSM) * ......... 4-140
Verkeersbordherkenningsysteem
(TSR)
* ........................................ 4-147
Afstandherkenningshulpsysteem
(DRSS)
* ...................................... 4-155
Vermoeidheidswaarschuwing
(DAA)
* ....................................... 4-160
Achteruitrijwaarschuwingssysteem
(RCTA)
* ..................................... 4-163
Mazda Radar Cruise Control (MRCC)
(Handgeschakelde versnellingsbak en
Taiwan)
* ..................................... 4-168
Mazda Radar Cruise Control met Stop
& Go-functie (MRCC met Stop & Go-
functie) (automatische transmissie,
behalve Taiwan)
* ........................ 4-184
Rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem
(LDWS) * .................................... 4-201
Afstelbare snelheidsbegrenzer
(ASL)
* ........................................ 4-215
Geavanceerde stadsverkeer-
remassistent (Advanced SCBS)
(Behalve Indonesië en
Taiwan)
* ...................................... 4-224
Stadsverkeer-remassistent
[Vooruit] (SCBS F)
(Indonesië en Taiwan)
* ............... 4-228
Stadsverkeer-remassistent [Achteruit]
(SCBS R)
* .................................. 4-232
Smart Brake Support remhulpsysteem
(SBS)
* ......................................... 4-238
Vooruitrijcamera (FSC) * ............. 4-241
Radarsensor (Voor) * ................... 4-247
Radarsensoren (Achter) * ............ 4-250
Ultrasonische sensor (Achter) * ... 4-252

Kruissnelheidsregelaar ................... 4-253
Kruissnelheidsregelaar
* .............. 4-253


Bandenspanningscontrolesysteem .... 4-260

Bandenspanningscontrolesysteem * ... 4-260

R o e t¿ lter .......................................... 4-265
Roet¿ lter (SKYACTIV-D 2.2) ... 4-265

Achteruitkijkmonitor...................... 4-266
Achteruitkijkmonitor
* ................ 4-266

Parkeersensorsysteem ..................... 4-280
Parkeersensorsysteem
* ............... 4-280

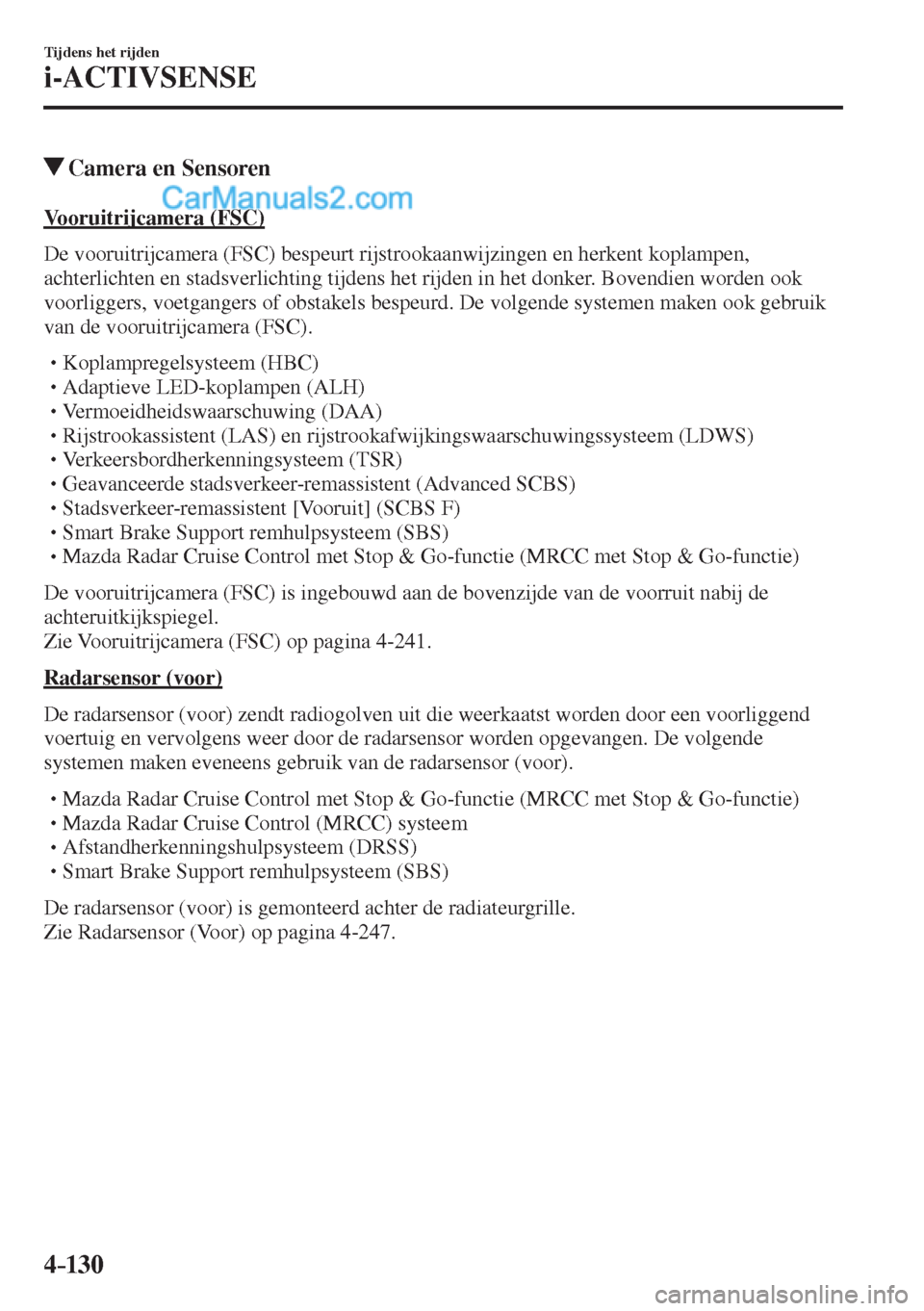

4–130
Tijdens het rijden
i-ACTIVSENSE
Camera en Sensoren
V o o r u i t r i j c a m e r a ( F S C )
De vooruitrijcamera (FSC) bespeurt rijstrookaanwijzingen en herkent koplampen,
achterlichten en stadsverlichting tijdens het rijden in het donker. Bovendien worden ook
voorliggers, voetgangers of obstakels bespeurd. De volgende systemen maken ook gebruik
van de vooruitrijcamera (FSC).



 Koplampregelsysteem (HBC)



 Adaptieve LED-koplampen (ALH)



 Vermoeidheidswaarschuwing (DAA)



 Rijstrookassistent (LAS) en rijstrookafwijkingswaarschuwingssysteem (LDWS)



 Verkeersbordherkenningsysteem (TSR)



 Geavanceerde stadsverkeer-remassistent (Advanced SCBS)



 Stadsverkeer-remassistent [Vooruit] (SCBS F)



 Smart Brake Support remhulpsysteem (SBS)



 Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)
De vooruitrijcamera (FSC) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Vooruitrijcamera (FSC) op pagina 4-241 .
Radarsensor (voor)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig en vervolgens weer door de radarsensor worden opgevangen. De volgende
systemen maken eveneens gebruik van de radarsensor (voor).



 Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)



 Mazda Radar Cruise Control (MRCC) systeem



 Afstandherkenningshulpsysteem (DRSS)



 Smart Brake Support remhulpsysteem (SBS)
De radarsensor (voor) is gemonteerd achter de radiateurgrille.
Zie Radarsensor (Voor) op pagina 4-247 .

4–195
Tijdens het rijden
i-ACTIVSENSE
Onder de volgende omstandigheden wordt
de annulerenindicatie van MRCC met
Stop & Go-functie weergegeven in de
multi-informatiedisplay en is een enkele
pieptoon hoorbaar.



 Het DSC systeem is in werking
getreden.



 Het Smart Brake Support
remhulpsysteem (SBS) is in werking
getreden.



 De stadsverkeer-remassistent [Vooruit]
(SCBS F) of geavanceerde stadsverkeer-
remassistent (Advanced SCBS) zijn in
werking getreden.



 Bij het rijden op een aÀ opende helling
gedurende langere tijd.



 Er is een probleem met het systeem.



 De motor slaat af.



 De elektrische handrem (EPB) wordt
automatisch aangetrokken wanneer de
in-stilstandpositie-houden regeling actief
is.



 De radarsensor (voor) kan doelobjecten
niet detecteren (tijdens regen,
mist, sneeuw of andere slechte
weersomstandigheden, of wanneer de
grille vuil is).

Regeling hervatten
Als MRCC met Stop & Go-functie
is geannuleerd, kunt u de regeling
hervatten en terugkeren naar uw eerder
ingestelde snelheid door het indrukken
van de RES schakelaar nadat aan alle
bedieningsvoorwaarden is voldaan.
OPMERKING
Als de ingestelde snelheid niet in de
display wordt aangegeven, wordt de
regeling niet hervat, ook niet als de RES
schakelaar wordt ingedrukt.
Systeem uitschakelen
Druk tweemaal op de OFF/CAN
schakelaar terwijl MRCC met Stop & Go-
functie operationeel is om het systeem uit
te schakelen.

4–238
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Smart Brake Support remhulpsysteem (SBS) *
Het SBS systeem waarschuwt de bestuurder voor een mogelijke botsing door middel van
een display en een waarschuwingsgeluid als bij rijsnelheden van ongeveer 15 km/h of hoger
de radarsensor (voor) en de vooruitrijcamera (FSC) bepalen dat er kans is op een botsing
met een voorliggend voertuig. Bovendien, als de radarsensor (voor) en de vooruitrijcamera
(FSC) bepalen dat een botsing onvermijdelijk is, wordt de automatische remregeling
uitgevoerd om schade in het geval van een botsing te verminderen.
Wanneer de bestuurder het rempedaal intrapt, worden de remmen als extra hulp hard en snel
aangetrokken. (Rembekrachtiging (SBS rembekrachtiging))
WAARSCHUWING
Vertrouw niet volledig op het SBS systeem en rijd altijd voorzichtig:
Het SBS systeem is bestemd om in het geval van een botsing schade te verminderen, niet
om ongelukken te voorkomen. De mogelijkheid voor het bespeuren van een obstakel
is beperkt afhankelijk van het obstakel, weersomstandigheden of verkeerssituaties.
Als dus het gaspedaal of rempedaal per ongeluk wordt ingetrapt, kan dit een ongeluk
veroorzaken. Controleer altijd de veiligheid van de omgeving en trap het rempedaal
of gaspedaal in terwijl u een veiliger afstand aanhoudt ten opzichte van voorliggende
voertuigen of tegenliggers.
OPGELET
Schakel in de volgende gevallen het systeem uit om abusievelijk functioneren te
voorkomen:

 De auto wordt gesleept of sleept een ander voertuig.
 De auto staat op een rollenbank.
 Bij het rijden op slechte wegen of op plaatsen met dicht gras of off-road.
OPMERKING

 Het SBS systeem functioneert wanneer aan alle volgende voorwaarden is voldaan:



 Het contact op ON wordt gezet.



 Het SBS systeem is ingeschakeld.



 De rijsnelheid is ongeveer 15 km/h of sneller.



 De relatieve snelheid tussen uw auto en het voorliggende voertuig is ongeveer 15
km/h of hoger.

De Dynamische stabiliteitsregeling (DSC) werkt niet.

4–247
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Radarsensor (Voor) *
Uw auto is uitgerust met een radarsensor (voor).
De volgende systemen maken eveneens gebruik van de radarsensor (voor).



 Mazda Radar Cruise Control (MRCC) systeem



 Mazda Radar Cruise Control met Stop & Go-functie (MRCC met Stop & Go-functie)



 Afstandherkenningshulpsysteem (DRSS)



 Smart Brake Support remhulpsysteem (SBS)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig of een obstakel en die vervolgens weer door de radarsensor worden opgevangen.
De radarsensor (voor) is gemonteerd achter het voorembleem.

Radarsensor (voor)

Als “Radar voor geblokkeerd” wordt getoond in de multi-informatiedisplay van de
instrumentengroep, het gedeelte rondom de radarsensor (voor) reinigen.

7–61
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
*Bepaalde modellen.
Signaal Waarschuwing

(Oranje)
Waarschuwingsindicatie
rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem
(LDWS)
*
Het bericht wordt getoond wanneer er een defect is in het systeem. Laat uw auto bij een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur controleren.
Het systeem werkt niet wanneer het waarschuwingsbericht wordt getoond.
OPGELET
Gebruik altijd banden van het voorgeschreven formaat voor alle wielen en van
hetzelfde merk, soort en pro¿ elpatroon. Bovendien geen banden met duidelijk
zichtbaar verschillende slijtagepatronen op dezelfde auto gebruiken. Als dergelijke
ongeschikte banden gebruikt worden, bestaat de kans dat het systeem niet normaal
functioneert.

Wanneer een noodreservewiel wordt gebruikt, bestaat de kans dat het systeem niet
normaal functioneert.

L E D
koplampwaarschuwingslampje Dit lampje gaat branden als er een defect is in de LED-koplamp. Laat uw auto door een
deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur controleren.

Maatregelen nemen
Neem de juiste maatregel en controleer dat het waarschuwingslampje uit gaat.

Signaal Waarschuwing Te nemen maatregel


(Oranje)
Waarschuwingslampje
van Smart Brake Support
remhulpsysteem/
stadsverkeer-remassistent
(SBS/SCBS)
* Het lampje gaat branden als de
voorruit of de radarsensor vuil zijn of
als er een defect is in het systeem. Controleer de reden waarom het
waarschuwingslampje brandt op de
middendisplay.
Als de reden waarom het
waarschuwingslampje brandt het gevolg is
van een verontreinigde voorruit, de voorruit
reinigen.
Als het waarschuwingslampje brandt
vanwege een vuile radarsensor, het
voorembleem reinigen.
Laat de auto door een deskundige reparateur,
bij voorkeur een of¿ ciële Mazda-reparateur,
controleren als er andere redenen zijn.

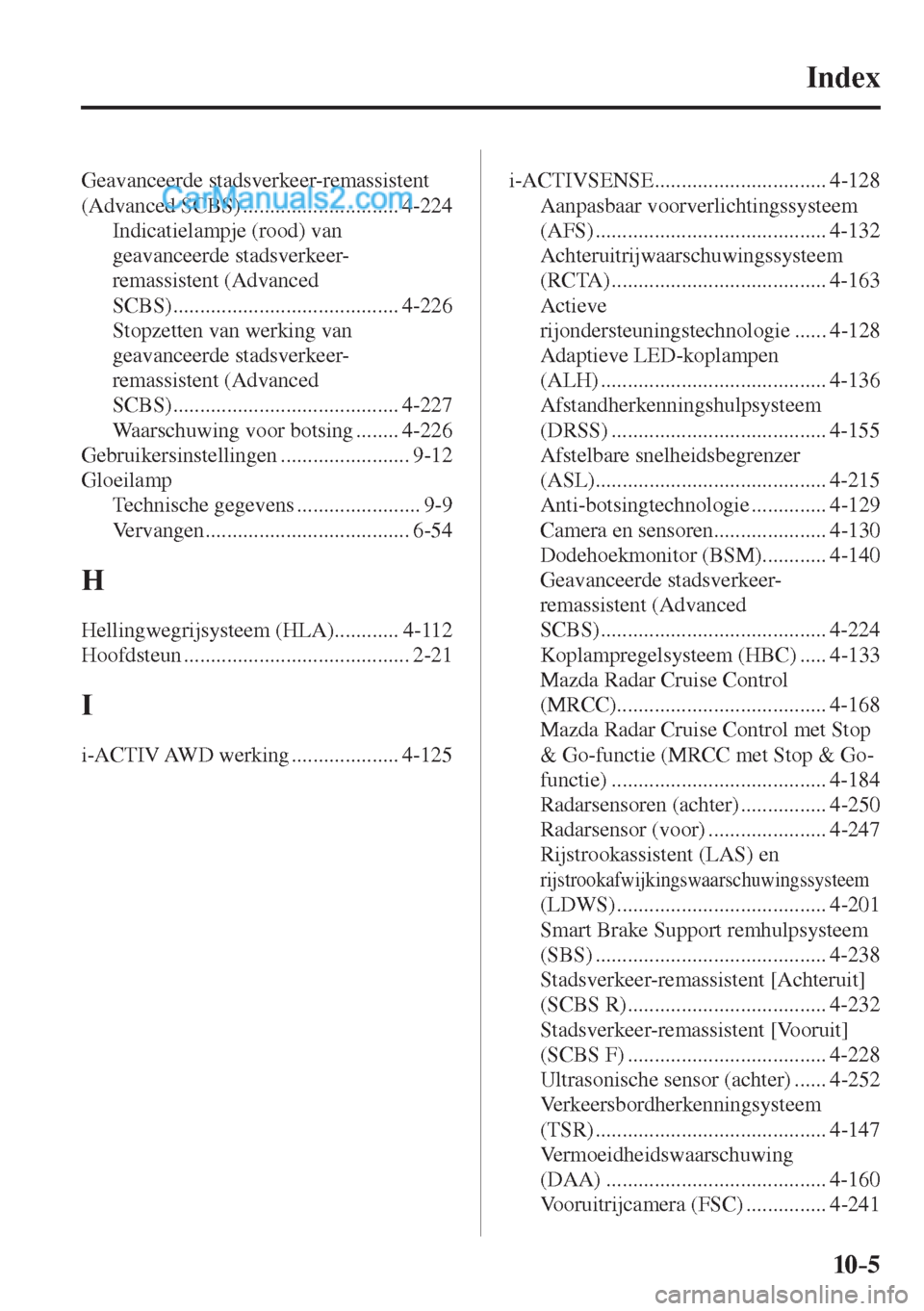

10–5
Index
Geavanceerde stadsverkeer-remassistent
(Advanced SCBS) ............................. 4-224
Indicatielampje (rood) van
geavanceerde stadsverkeer-
remassistent (Advanced
SCBS) .......................................... 4-226
Stopzetten van werking van
geavanceerde stadsverkeer-
remassistent (Advanced
SCBS) .......................................... 4-227
Waarschuwing voor botsing ........ 4-226
Gebruikersinstellingen ........................ 9-12
Gloeilamp
Technische gegevens ....................... 9-9
Vervangen ...................................... 6-54
H
Hellingwegrijsysteem (HLA) ............ 4-112
Hoofdsteun .......................................... 2-21
I
i-ACTIV AWD werking .................... 4-125 i-ACTIVSENSE ................................ 4-128
Aanpasbaar voorverlichtingssysteem
(AFS) ........................................... 4-132
Achteruitrijwaarschuwingssysteem
(RCTA) ........................................ 4-163
Actieve
rijondersteuningstechnologie ...... 4-128
Adaptieve LED-koplampen
(ALH) .......................................... 4-136
Afstandherkenningshulpsysteem
(DRSS) ........................................ 4-155
Afstelbare snelheidsbegrenzer
(ASL)........................................... 4-215
Anti-botsingtechnologie .............. 4-129
Camera en sensoren..................... 4-130
Dodehoekmonitor (BSM)............ 4-140
Geavanceerde stadsverkeer-
remassistent (Advanced
SCBS) .......................................... 4-224
Koplampregelsysteem (HBC) ..... 4-133
Mazda Radar Cruise Control
(MRCC)....................................... 4-168
Mazda Radar Cruise Control met Stop
& Go-functie (MRCC met Stop & Go-
functie) ........................................ 4-184
Radarsensoren (achter) ................ 4-250
Radarsensor (voor) ...................... 4-247
Rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwingssysteem
(LDWS) ....................................... 4-201
Smart Brake Support remhulpsysteem
(SBS) ........................................... 4-238
Stadsverkeer-remassistent [Achteruit]
(SCBS R) ..................................... 4-232
Stadsverkeer-remassistent [Vooruit]
(SCBS F) ..................................... 4-228
Ultrasonische sensor (achter) ...... 4-252
Verkeersbordherkenningsysteem
(TSR) ........................................... 4-147
Vermoeidheidswaarschuwing
(DAA) ......................................... 4-160
Vooruitrijcamera (FSC) ............... 4-241
