suspension MAZDA MODEL CX-5 2017 Manual del propietario (in Spanish)

2–55
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
No coloque objetos sobre o cerca del área donde se inÀ a una bolsa de aire de cortina:
Es peligroso colocar objetos en áreas donde se activa la bolsa de aire de cortina como
en el vidrio del parabrisas, vidrios de puertas laterales, pilares de ventanilla delantera y
trasera y a lo largo del borde del techo y agarraderas del techo. En caso de un accidente
el objeto podría interferir con la bolsa de aire de cortina, que se inÀ a desde los pilares
de ventanillas delanteras y traseras y a lo largo del borde del techo, impidiendo la
protección adicional del sistema de bolsa de aire de cortina o redirigiendo la bolsa de
aire de una manera que es peligrosa. Además, la bolsa de aire se podría cortar saliendo
los gases.
No coloque perchas o cualquier otro objeto en las agarraderas. Al colgar ropa,
cuélguela directamente en el gancho para ropa. Mantenga siempre los módulos de la
bolsa de aire de cortina libres para que se puedan inÀ ar en caso de un choque lateral o
un vuelco.

No toque los componentes del sistema de seguridad suplementario después que las
bolsas de aire se hayan inÀ ado:
Tocar los componentes del sistema de seguridad suplementario después que las bolsas
de aire se hayan inÀ ado es peligroso. Inmediatamente después de inÀ arse, están
calientes. Se podría quemar.

Nunca instale ningún tipo de equipos en la parte delantera de su vehículo:
La instalación de equipos en la parte delantera, como barras de protección delanteras
(de cualquier tipo), palas para nieve, o cabrestantes es peligroso. El sistema de sensores
de choque del sistema de las bolsas de aire podría verse afectado. Esto podría hacer que
las bolsas de aire se inÀ arán inesperadamente, o podría impedir que las bolsas de aire
se inÀ arán en caso de un accidente. Los ocupantes delanteros podrían resultar heridos
de gravedad.

No modi¿ que la suspensión:
Ajustar la suspensión del vehículo es peligroso. Si se cambia la altura del vehículo o la
suspensión, el vehículo podría no detectar precisamente un choque o vuelco resultando
en el inÀ ado incorrecto o inesperado de una bolsa de aire y la posibilidad de sufrir
heridas graves.

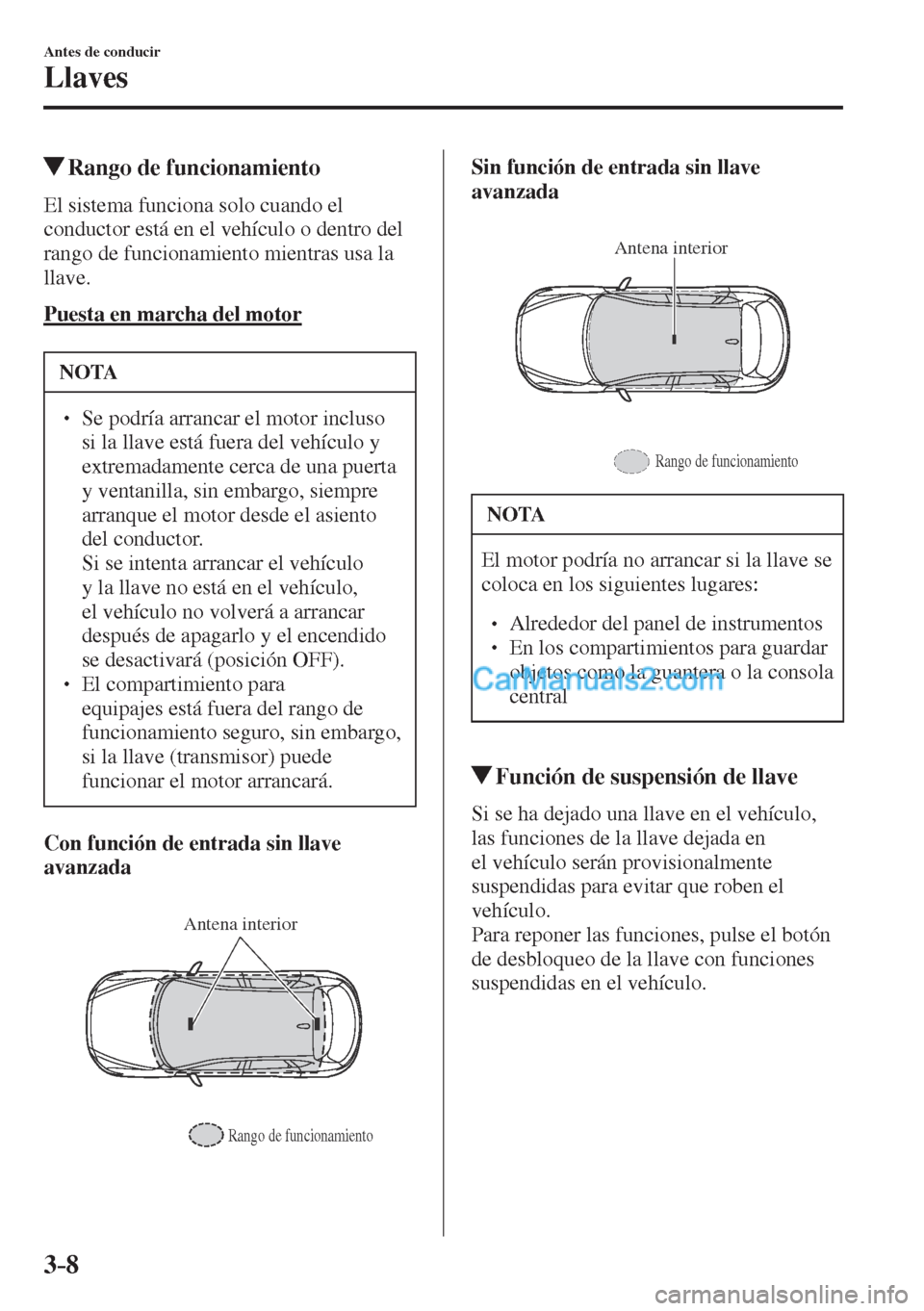

3–8
Antes de conducir
Llaves
Rango de funcionamiento
El sistema funciona solo cuando el
conductor está en el vehículo o dentro del
rango de funcionamiento mientras usa la
llave.
Puesta en marcha del motor
NOTA
  Se podría arrancar el motor incluso
si la llave está fuera del vehículo y
extremadamente cerca de una puerta
y ventanilla, sin embargo, siempre
arranque el motor desde el asiento
del conductor.
 Si se intenta arrancar el vehículo
y la llave no está en el vehículo,
el vehículo no volverá a arrancar
después de apagarlo y el encendido
se desactivará (posición OFF).
  El compartimiento para
equipajes está fuera del rango de
funcionamiento seguro, sin embargo,
si la llave (transmisor) puede
funcionar el motor arrancará.
Con función de entrada sin llave
avanzada


Antena interior
Rango de funcionamiento Sin función de entrada sin llave
avanzada


Antena interior
Rango de funcionamiento
NOTA
El motor podría no arrancar si la llave se
coloca en los siguientes lugares:

 Alrededor del panel de instrumentos
 En los compartimientos para guardar
objetos como la guantera o la consola
central
Función de suspensión de llave
Si se ha dejado una llave en el vehículo,
las funciones de la llave dejada en
el vehículo serán provisionalmente
suspendidas para evitar que roben el
vehículo.
Para reponer las funciones, pulse el botón
de desbloqueo de la llave con funciones
suspendidas en el vehículo.

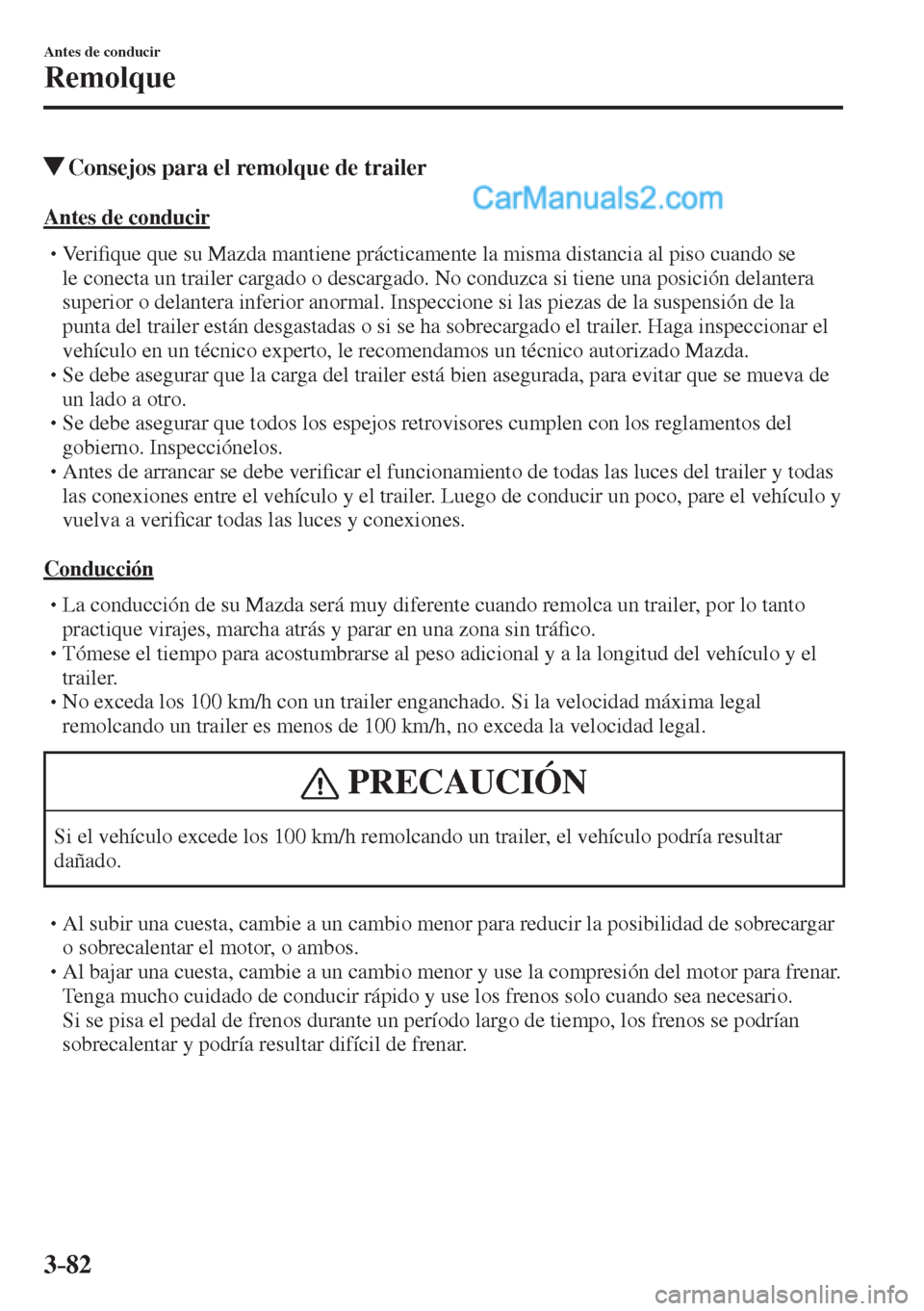

3–82
Antes de conducir
Remolque
Consejos para el remolque de trailer
Antes de conducir





 Ve r i¿ que que su Mazda mantiene prácticamente la misma distancia al piso cuando se
le conecta un trailer cargado o descargado. No conduzca si tiene una posición delantera
superior o delantera inferior anormal. Inspeccione si las piezas de la suspensión de la
punta del trailer están desgastadas o si se ha sobrecargado el trailer. Haga inspeccionar el
vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.



 Se debe asegurar que la carga del trailer está bien asegurada, para evitar que se mueva de
un lado a otro.



 Se debe asegurar que todos los espejos retrovisores cumplen con los reglamentos del
gobierno. Inspecciónelos.



 Antes de arrancar se debe veri¿ car el funcionamiento de todas las luces del trailer y todas
las conexiones entre el vehículo y el trailer. Luego de conducir un poco, pare el vehículo y
vuelva a veri¿ car todas las luces y conexiones.

Conducción






 La conducción de su Mazda será muy diferente cuando remolca un trailer, por lo tanto
practique virajes, marcha atrás y parar en una zona sin trá¿ co.




 Tómese el tiempo para acostumbrarse al peso adicional y a la longitud del vehículo y el
trailer.



 No exceda los 100 km/h con un trailer enganchado. Si la velocidad máxima legal
remolcando un trailer es menos de 100 km/h, no exceda la velocidad legal.
PRECAUCIÓN
Si el vehículo excede los 100 km/h remolcando un trailer, el vehículo podría resultar
dañado.



 Al subir una cuesta, cambie a un cambio menor para reducir la posibilidad de sobrecargar
o sobrecalentar el motor, o ambos.



 Al bajar una cuesta, cambie a un cambio menor y use la compresión del motor para frenar.
Tenga mucho cuidado de conducir rápido y use los frenos solo cuando sea necesario.
Si se pisa el pedal de frenos durante un período largo de tiempo, los frenos se podrían
sobrecalentar y podría resultar difícil de frenar.

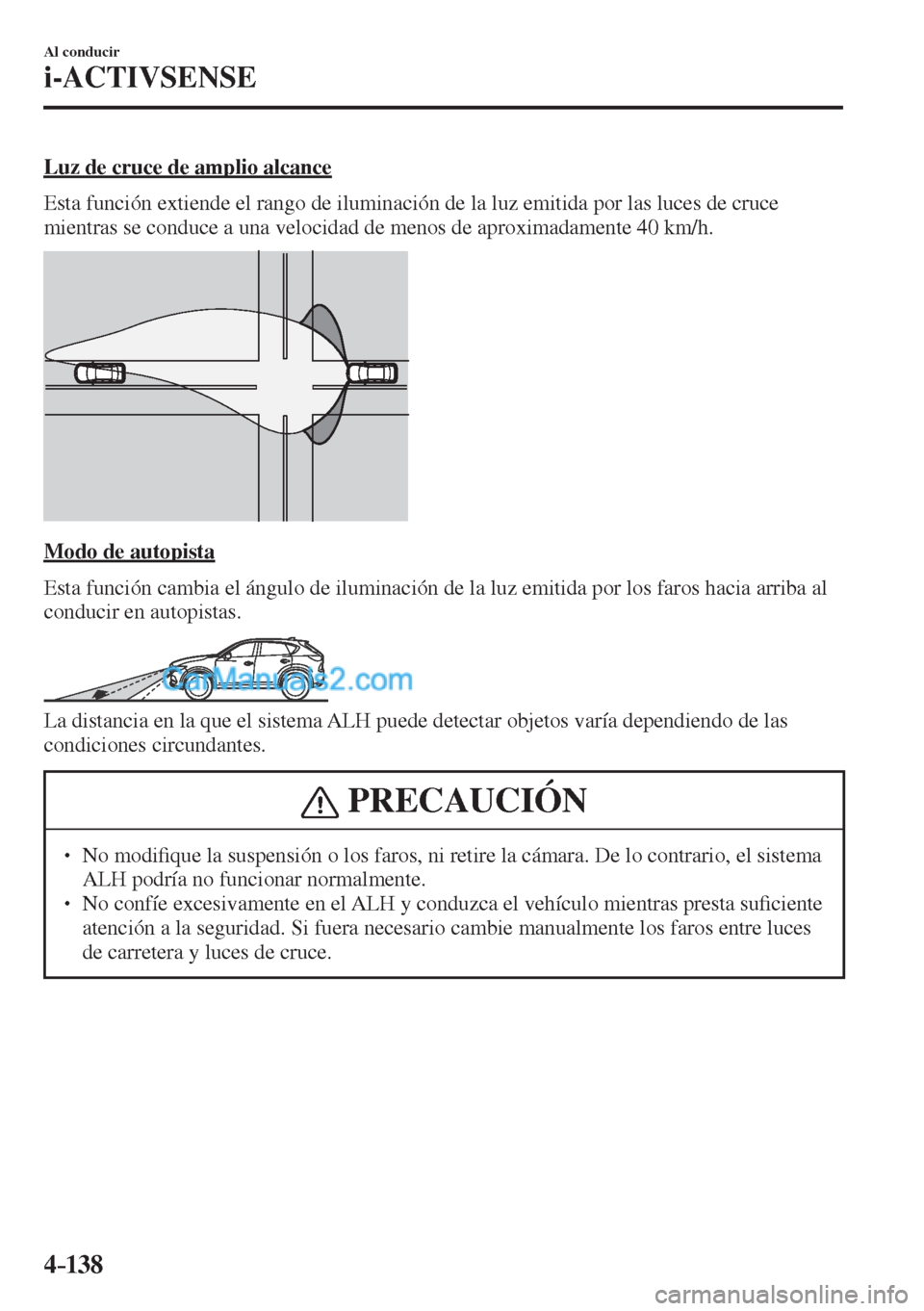

4–138
Al conducir
i-ACTIVSENSE
Luz de cruce de amplio alcance
Esta función extiende el rango de iluminación de la luz emitida por las luces de cruce
mientras se conduce a una velocidad de menos de aproximadamente 40 km/h.


Modo de autopista
Esta función cambia el ángulo de iluminación de la luz emitida por los faros hacia arriba al
conducir en autopistas.


La distancia en la que el sistema ALH puede detectar objetos varía dependiendo de las
condiciones circundantes.
PRECAUCIÓN
  No modi¿ que la suspensión o los faros, ni retire la cámara. De lo contrario, el sistema
ALH podría no funcionar normalmente.
  No confíe excesivamente en el ALH y conduzca el vehículo mientras presta su¿ ciente
atención a la seguridad. Si fuera necesario cambie manualmente los faros entre luces
de carretera y luces de cruce.

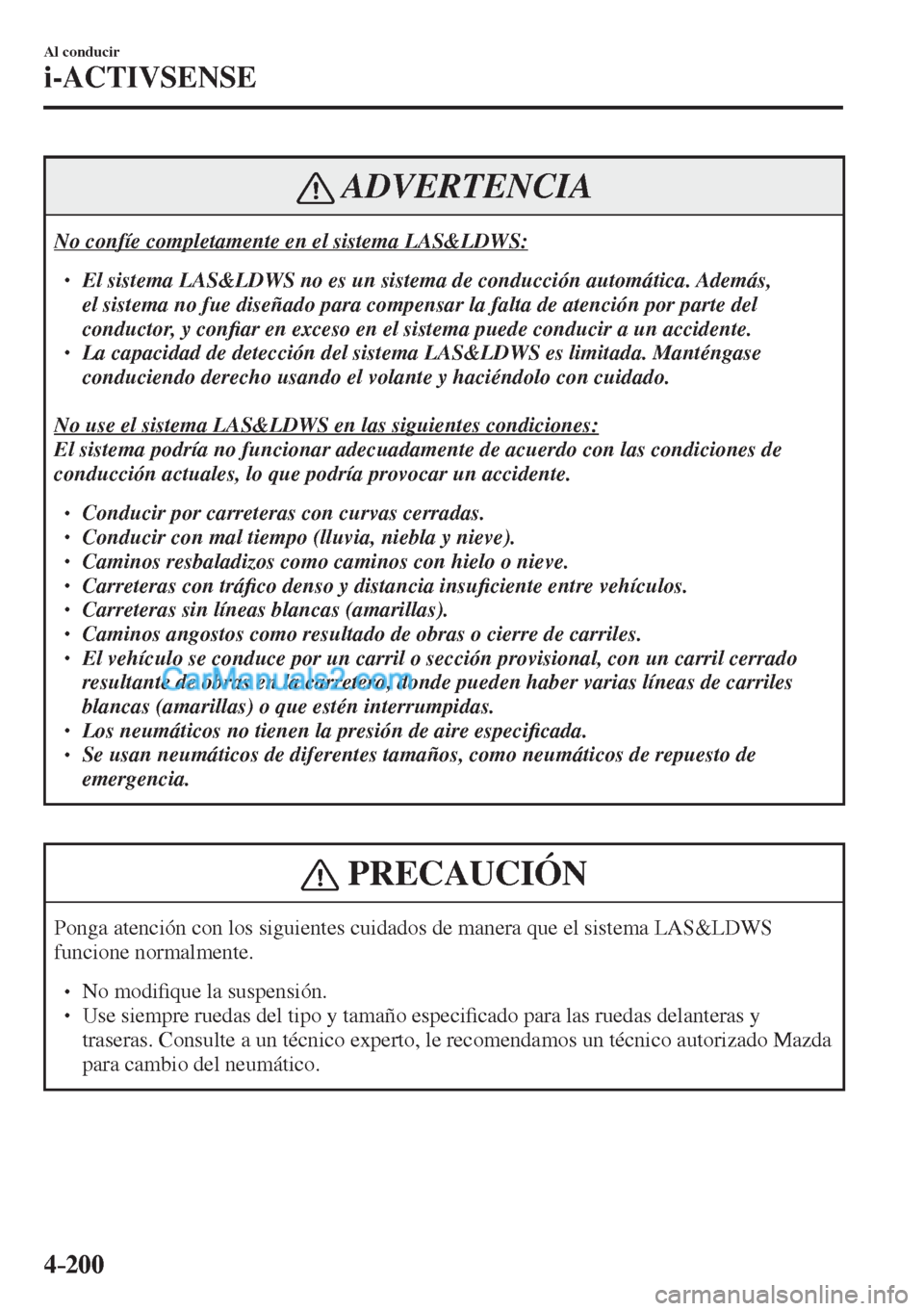

4–200
Al conducir
i-ACTIVSENSE
ADVERTENCIA
No confíe completamente en el sistema LAS&LDWS:
 El sistema LAS&LDWS no es un sistema de conducción automática. Además,
el sistema no fue diseñado para compensar la falta de atención por parte del
conductor, y con¿ ar en exceso en el sistema puede conducir a un accidente.

 La capacidad de detección del sistema LAS&LDWS es limitada. Manténgase
conduciendo derecho usando el volante y haciéndolo con cuidado.

No use el sistema LAS&LDWS en las siguientes condiciones:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, lo que podría provocar un accidente.

 Conducir por carreteras con curvas cerradas.
 Conducir con mal tiempo (lluvia, niebla y nieve).
 Caminos resbaladizos como caminos con hielo o nieve.
 Carreteras con trá¿ co denso y distancia insu¿ ciente entre vehículos.
 Carreteras sin líneas blancas (amarillas).
 Caminos angostos como resultado de obras o cierre de carriles.
 El vehículo se conduce por un carril o sección provisional, con un carril cerrado
resultante de obras en la carretera, donde pueden haber varias líneas de carriles
blancas (amarillas) o que estén interrumpidas.
  Los neumáticos no tienen la presión de aire especi¿ cada.
 Se usan neumáticos de diferentes tamaños, como neumáticos de repuesto de
emergencia.
PRECAUCIÓN
Ponga atención con los siguientes cuidados de manera que el sistema LAS&LDWS
funcione normalmente.

 No modi¿ que la suspensión.
 Use siempre ruedas del tipo y tamaño especi¿ cado para las ruedas delanteras y
traseras. Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del neumático.

4–232
Al conducir
i-ACTIVSENSE
ADVERTENCIA
No confíe completamente en el sistema SCBS R:
 El sistema solo fue diseñado para reducir los daños en caso de un choque. Sobre
con¿ arse en el sistema lo que hará que se use equivocadamente el pedal del
acelerador o pedal de freno puede resultar en un accidente.
  Para asegurarse de un funcionamiento correcto del SCBS R, tenga en cuenta las
siguientes precauciones.



 No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo
adhesivos transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no
detectar vehículos u obstrucciones que pueden resultar en un accidente.



 No desarme un sensor ultrasónico (trasero).



 Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor
de un sensor ultrasónico (trasero), deje de usar inmediatamente el sistema SCBS
R y haga inspeccionar su vehículo por un técnico experto, le recomendamos un
técnico autorizado Mazda. Si continúa conduciendo el vehículo con rajaduras
o rayones en el parabrisas alrededor de un sensor ultrasónico, el sistema podría
funcionar innecesariamente y causar un accidente inesperado.
  Consulte la sección Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) en la página 4-236 .




 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del paragolpes trasero.

No modi¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el SCBS R podría no funcionar
correctamente debido a que no detecta correctamente las obstrucciones.

No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe agua a alta presión contra un sensor ultrasónico
(trasero), o lo frote fuertemente. Además, no golpee el paragolpes trasero fuertemente
cuando cargue y descargue una carga. De lo contrario, los sensores pueden detectar
obstrucciones correctamente lo que puede resultar en que el SCBS R no funcione
normalmente, o puede resultar en un funcionamiento innecesario.

4–240
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Cámara de detección delantera (FSC) *
Su vehículo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.



 Sistema de control de luces de carretera (HBC)



 Faros LED adaptativos (ALH)



 Alerta de atención de conductor (DAA)



 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)



 Sistema de reconocimiento de señales de tránsito (TSR)



 Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)



 Sistema de ayuda inteligente para el frenado en la ciudad [Avance] (SCBS F)



 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)



 Sistema de ayuda inteligente para el frenado (SBS)

Cámara de detección delantera (FSC)

La cámara sensora hacia adelante (FSC) determina las condiciones adelante del vehículo
al viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varía dependiendo de las condiciones
de alrededor.
ADVERTENCIA
No modi¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los
vehículos delante suyo. Esto resultará en que el sistema no funcionará normalmente o
funcione por error, lo cual puede producir un accidente grave.

4–248
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
Ponga atención con las siguientes precauciones para asegurarse el funcionamiento
correcto de cada sistema.

 No pegue adhesivos (incluyendo adhesivos transparentes) en la super¿ cie de la rejilla
del radiador y el emblema delantero cerca o alrededor del sensor de radar (delantero),
y no cambie la rejilla del radiador ni el emblema delantero por ningún producto que no
sea un producto original diseñado para ser usado con el sensor de radar (delantero).
  El sensor de radar (delantero) incluye una función para detectar suciedad en la
super¿ cie delantera del sensor de radar e informar al conductor, sin embargo,
dependiendo de las condiciones podría requerir tiempo para detectar o podría no
detectar bolsas de compras plásticas, hielo o nieve. Si ocurre eso, el sistema podría no
funcionar correctamente, por lo tanto, mantenga siempre el sensor de radar (delantero)
limpio.
  No instale un protector de rejilla.
 Si la parte delantera del vehículo ha sido dañado en un accidente, se podría haber
movido la posición del sensor de radar (delantero). Detenga inmediatamente el sistema
y siempre haga inspeccionar el vehículo en un técnico autorizado Mazda.
  No use el paragolpes delantero para empujar otros vehículos u obstrucciones como al
salir de un lugar de estacionamiento. De lo contrario, el sensor de radar (delantero) se
podría golpear y variar su posición.
  No desmonte, no desarme ni modi¿ que el sensor de radar (delantero).
 Por reparaciones, cambios o trabajos de pintura alrededor del sensor de radar
(delantero), consulte a un técnico autorizado Mazda.
  No modi¿ que la suspensión. Si se modi¿ ca la suspensión, la altura del vehículo podría
cambiar y el sensor de radar (delantero) podría no detectar correctamente un vehículo
u obstrucción situados delante de su vehículo.

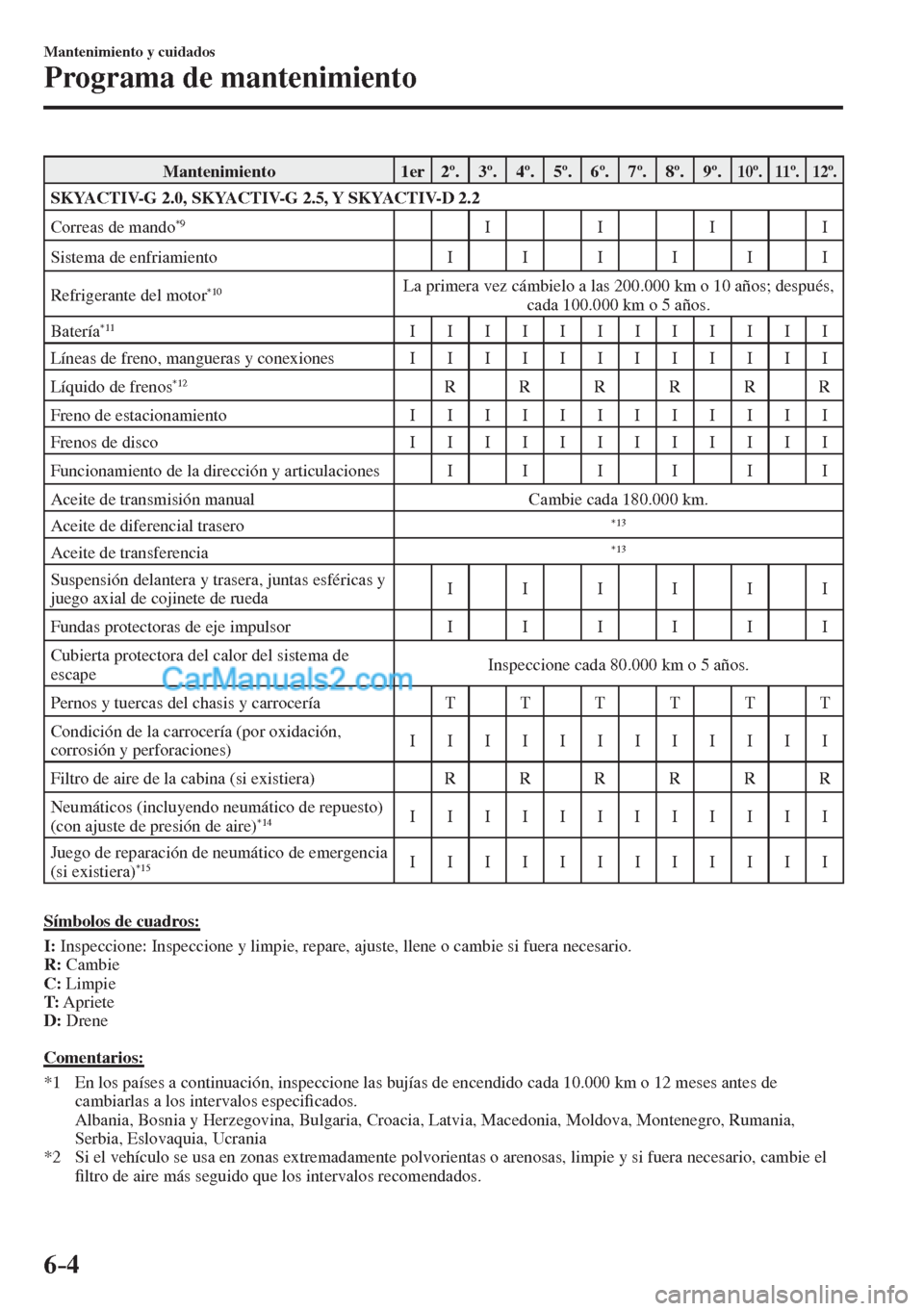

6–4
Mantenimiento y cuidados
Programa de mantenimiento
Mantenimiento 1er 2º. 3º. 4º. 5º. 6º. 7º. 8º. 9º. 10º. 11 º . 12º.
SKYACTIV-G 2.0, SKYACTIV-G 2.5, Y SKYACTIV-D 2.2
Correas de mando
*9 I I I I
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*10 La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Batería
*11 I I I I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*12 R R R R R R
Freno de estacionamiento I I I I I I I I I I I I
Frenos de disco I I I I I I I I I I I I
Funcionamiento de la dirección y articulaciones I I I I I I
Aceite de transmisión manual Cambie cada 180.000 km.
Aceite de diferencial trasero
*13
Aceite de transferencia *13
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de rueda I I I I I I
Fundas protectoras de eje impulsor I I I I I I
Cubierta protectora del calor del sistema de
escape Inspeccione cada 80.000 km o 5 años.
Pernos y tuercas del chasis y carrocería T T T T T T
Condición de la carrocería (por oxidación,
corrosión y perforaciones) I I I I I I I I I I I I
Filtro de aire de la cabina (si existiera) R R R R R R
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*14 I I I I I I I I I I I I
Juego de reparación de neumático de emergencia
(si existiera)
*15 I I I I I I I I I I I I
Símbolos de cuadros:
I : Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R : Cambie
C : Limpie
T : Apriete
D : Drene
Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 12 meses antes de
cambiarlas a los intervalos especi¿ cados.
Albania, Bosnia y Herzegovina, Bulgaria, Croacia, Latvia, Macedonia, Moldova, Montenegro, Rumania,
Serbia, Eslovaquia, Ucrania
*2 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
¿ ltro de aire más seguido que los intervalos recomendados.

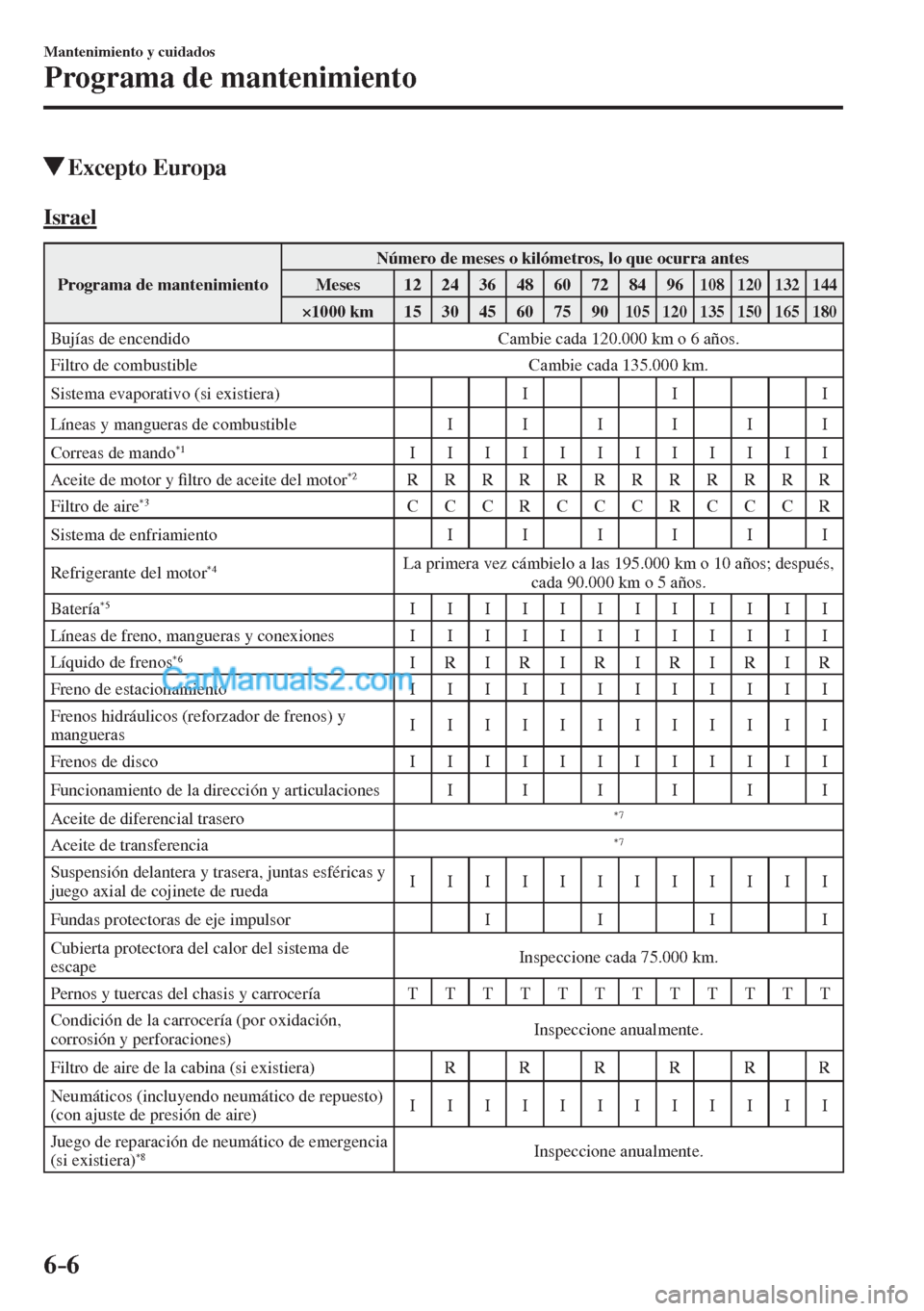

6–6
Mantenimiento y cuidados
Programa de mantenimiento
Excepto Europa
I s r a e l
Programa de mantenimiento Número de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Bujías de encendido Cambie cada 120.000 km o 6 años.
Filtro de combustible Cambie cada 135.000 km.
Sistema evaporativo (si existiera) I I I
Líneas y mangueras de combustible I I I I I I
Correas de mando
*1 I I I I I I I I I I I I
Aceite de motor y ¿ ltro de aceite del motor *2 R R R R R R R R R R R R
Filtro de aire *3 C C C R C C C R C C C R
Sistema de enfriamiento I I I I I I
Refrigerante del motor
*4 La primera vez cámbielo a las 195.000 km o 10 años; después,
cada 90.000 km o 5 años.
Batería
*5 I I I I I I I I I I I I
Líneas de freno, mangueras y conexiones I I I I I I I I I I I I
Líquido de frenos
*6 I R I R I R I R I R I R
Freno de estacionamiento I I I I I I I I I I I I
Frenos hidráulicos (reforzador de frenos) y
mangueras I I I I I I I I I I I I
Frenos de disco I I I I I I I I I I I I
Funcionamiento de la dirección y articulaciones I I I I I I
Aceite de diferencial trasero
*7
Aceite de transferencia *7
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de rueda I I I I I I I I I I I I
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del sistema de
escape Inspeccione cada 75.000 km.
Pernos y tuercas del chasis y carrocería T T T T T T T T T T T T
Condición de la carrocería (por oxidación,
corrosión y perforaciones) Inspeccione anualmente.
Filtro de aire de la cabina (si existiera) R R R R R R
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire) I I I I I I I I I I I I
Juego de reparación de neumático de emergencia
(si existiera)
*8 Inspeccione anualmente.
