NOTA
O condutor deve transportar a chave de
modo a que o sistema funcione
corretamente.
Chave auxiliar Comando transmissor
Placa do código da chave
Para utilizar a chave auxiliar, puxe-a para
fora do transmissor enquanto pressiona o
botão.
Manípulo
Sistema de Entrada sem
Chave
Este sistema tranca e destranca as portas e
a tampa do compartimento de bagagens e
abre/fecha a tampa do compartimento de
bagagens remotamente através dos botões
da chave.
O sistema permite ligar o motor sem
necessidade de retirar a chave da mala ou do
bolso.
Também é possível operar o sistema
anti-roubo em veículos equipados com o
referido sistema.
As avarias ou avisos do sistema são indicados
pelas seguintes luzes ou avisadores sonoros.
Para veículos com painel de instrumentos
tipo A, verifique a mensagem apresentada
para mais informações e, se necessário,
solicite a inspeção do veículo num
reparador qualificado, recomendamos um
Reparador Autorizado Mazda de acordo
com a indicação.
•Luz Avisadora KEY (Vermelha)
Consulte Luzes Avisadoras/Indicadoras
na página 4-47.
•Avisador Sonoro de Ignição Não
Desligada (STOP)
Consulte Avisador Sonoro de Ignição Não
Desligada (STOP) na página 7-70.
•Som de Aviso de Chave Retirada do Veículo
Consulte Som de Aviso de Chave
Retirada do Veículo na página 7-70.
Se ocorrer algum problema com a chave,
consulte um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
Antes de Conduzir
Chaves
3-3
Page 98 of 833

Se a sua chave for extraviada ou furtada,
desloque-se com os restantes comandos
transmissores a um Reparador Autorizado
Mazda o mais rápido possível, de forma a
substituir e desativar a chave extraviada ou
furtada.
CUIDADO
Alterações ou modificações cuja
conformidade não seja expressamente
aprovada pela parte responsável, poderão
impedir a utilização do sistema.
NOTA
•O funcionamento do sistema de entrada
sem chave poderá variar consoante as
condições do local.
•O sistema de entrada sem chave está
totalmente operacional (trancamento/
destrancamento das portas/tampa do
compartimento de bagagens) quando a
ignição está desligada. O sistema não
funciona se a ignição for colocada
numa posição diferente de OFF.
•Se a chave não funcionar quando um
dos botões é pressionado ou se o raio de
alcance for reduzido, a pilha poderá
estar fraca. Para instalar uma pilha
nova, consulte Substituição da Pilha da
Chave (página 6-43).
•A vida útil da bateria é cerca de um ano.
Substitua a bateria por uma nova se a
luz indicadora KEY (verde) piscar no
painel de instrumentos (para países com
painel de instrumentos tipo A
(pág. 4-47), as mensagens são
visualizadas no painel de instrumentos).
É recomendado substituir a pilha uma
vez por ano porque a luz indicadora/
avisadora pode não acender ou piscar
consoante a taxa de esgotamento da
pilha.
•Podem ser obtidas chaves adicionais
num Reparador Autorizado Mazda.
Podem ser utilizadas até 6 chaves por
veículo com as funções avançadas.
Transporte todas as chaves até um
Reparador Autorizado Mazda quando
forem necessárias chaves adicionais.
▼Comando transmissor
Botões
Luz indicadora de funcionamento
NOTA
•Os faróis ligam/desligam operando o
comando transmissor. Consulte Sistema
de Iluminação de Partida na
página 4-75.
•(Com sistema anti-roubo)
As luzes de emergência piscam quando
o sistema é armado ou desligado.
Antes de Conduzir
Chaves
3-4
Page 181 of 833

(Caixa de velocidades automática)
Coloque a alavanca de velocidades na
posição de estacionamento (P). Se
necessitar ligar o motor enquanto o
veículo estiver em movimento,
coloque a alavanca de velocidades na
posição (N).
NOTA
•(Caixa de velocidades manual)
O motor de arranque não
funcionará se o pedal da
embraiagem não for pressionado
suficientemente.
•(Caixa de velocidades automática)
O motor de arranque não
funcionará se a alavanca de
velocidades não estiver na posição P
ou N e o pedal dos travões não for
pressionado suficientemente.
6. Verifique se a luz indicadora KEY
(verde) (se equipado) no painel de
instrumentos e a luz indicadora do
botão de arranque do motor (verde)
ligam.
Luz indicadora
Botão de arranque
do motor
NOTA
•Se a luz indicadora do botão de
arranque do motor (verde) piscar,
verifique se transporta a chave
(para veículos com painel de
instrumentos tipo A (página 4-47),
as mensagens são indicadas no
painel de instrumentos).
•Se a luz indicadora do botão de
arranque do motor (verde) piscar
com a chave na sua posse, toque
com a chave no botão de arranque
do motor e ligue o motor (para
veículos com painel de instrumentos
tipo A (página 4-47), as
mensagens são indicadas no painel
de instrumentos). Consulte Função
de Arranque do Motor Quando a
Pilha da Chave Estiver Gasta na
página 4-10.
CUIDADO
Se a luz avisadora KEY (vermelha) ligar
ou a luz indicadora do botão de
arranque do motor (amber) piscar,
poderá indicar a existência de avaria
no sistema de arranque do motor. Isto
pode evitar o arranque do motor ou a
colocação da ignição em ACC ou ON
(para veículos com um painel de
instrumentos tipo A (página 4-47), as
mensagens são indicadas no painel de
instrumentos). Solicite a inspeção do
seu veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Durante a Condução
Arranque/Paragem do Motor
4-7
Page 182 of 833

NOTA
•Nas seguintes condições, a luz
avisadora KEY (vermelha) pisca
após pressionar o botão de arranque
do motor. Isto informa o condutor de
que o botão de arranque do motor
não passará para ACC, mesmo que
seja pressionado a partir de off
(para veículos com um painel de
instrumentos tipo A (página 4-47),
mensagens são indicadas no painel
de instrumentos).
•A pilha da chave está
descarregada.
•A chave está fora do raio de
alcance.
•A chave está colocada numa zona
com pouca captação de sinal pelo
sistema (página 3-7).
•Existe uma chave de outro
fabricante idêntica à chave do seu
veículo no raio de alcance do
sistema.
•(Método de arranque forçado do
motor)
Se a luz avisadora KEY (vermelha)
ligar ou a luz indicadora do botão
de arranque do motor (amber)
piscar, isto poderá indicar a
impossibilidade de arranque do
motor através do método normal
(para veículos com painel de
instrumentos do tipo A
(página 4-47), as mensagens são
indicadas no painel de
instrumentos). Solicite a inspeção do
seu veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda. Se
isto acontecer, o motor poderá ser
ligado forçosamente. Pressione e
mantenha pressionado o botão de
arranque do motor até o motor ligar.
São necessários outros
procedimentos para ligar o motor
como, por exemplo, possuir a chave
no interior do habitáculo e
pressionar o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de
velocidades automática).
•Quando o motor é ligado de modo
forçado, a luz avisadora KEY
(vermelha) (se equipado) permanece
ligada e a luz indicadora do botão
de arranque do motor (amber)
permanece a piscar.
•(Caixa de velocidades automática)
Quando a alavanca de velocidades
se encontra na posição (N), a luz
indicadora KEY (verde) (se
equipado) e a luz indicadora do
botão de arranque do motor (verde)
não ligam.
Durante a Condução
Arranque/Paragem do Motor
4-8
Page 183 of 833

7. Pressione o botão de arranque do
motor após a luz indicadora KEY
(verde) (se equipado) no painel de
instrumentos e a luz indicadora do
botão de arranque do motor (verde)
ligarem.
NOTA
•Após ligar o motor, a luz indicadora
do botão de arranque do motor
(amber) desliga e a ignição fica na
posição ON.
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
Após pressionar o botão de
arranque do motor e antes do motor
ligar, poderá ouvir o som de
funcionamento da bomba de
combustível junto ao depósito.
Trata-se de uma situação normal e
não significa a existência de avaria.
•(SKYACTIV-D 2.2)
•O motor de arranque não será
acionado enquanto a luz
indicadora de pré-aquecimento
não desligar.
•Se a ignição for deixada na posição
ON durante um longo período de
tempo sem o motor ser colocado em
funcionamento após o aquecimento
das velas de pré-aquecimento, estas
poderão voltar a aquecer e
consequentemente, a luz indicadora
de pré-aquecimento no painel de
instrumentos volta a ligar.
•Quando ligar o motor, não liberte
o pedal da embraiagem (caixa de
velocidades manual) ou o pedal
dos travões (caixa de velocidades
automática) após pressionar o
botão de arranque do motor, até a
luz indicadora de pré-aquecimento
no painel de instrumentos desligar
e o motor arrancar.
•Se o pedal da embraiagem (caixa
de velocidades manual) ou o pedal
dos travões (caixa de velocidades
automática) for libertado antes do
motor ligar, pressione novamente
o pedal da embraiagem (caixa de
velocidades manual) ou o pedal
dos travões (caixa de velocidades
automática) e pressione o botão
de arranque do motor para ligar.
8. Após ligar o motor, deixe-o ao ralenti
durante cerca de 10 segundos (proibido
na Alemanha).
NOTA
•(Alemanha)
Conduza imediatamente após ligar o
motor. Contudo, não permita que o
motor trabalhe em regimes elevados
enquanto não atingir a temperatura
normal de funcionamento.
•(SKYACTIV-G 2.0,
SKYACTIV-G 2.5)
•Quer o motor esteja frio ou
quente, deverá ser ligado sem a
utilização do pedal do acelerador.
Durante a Condução
Arranque/Paragem do Motor
4-9
Page 186 of 833

▼Operação de Emergência para Ligar
o Motor
Se a luz avisadora KEY (vermelha) ligar
ou a luz indicadora do botão de arranque
do motor (amber) piscar, isto poderá
indicar a impossibilidade de arranque do
motor através do método normal (para
veículos com painel de instrumentos do
tipo A (página 4-47), as mensagens são
indicadas no painel de instrumentos).
Solicite a inspeção do seu veículo num
reparador qualificado, recomendamos um
Reparador Autorizado Mazda. Se isto
acontecer, o motor poderá ser ligado
forçosamente. Pressione e mantenha
pressionado o botão de arranque do motor
até o motor ligar. São necessários outros
procedimentos para ligar o motor como,
por exemplo, possuir a chave no interior
do habitáculo e pressionar o pedal da
embraiagem (caixa de velocidades
manual) ou o pedal dos travões (caixa de
velocidades automática).
Desligar o Motor
AV I S O
Não desligue o motor com o veículo em
movimento:
É perigoso desligar o motor com o veículo em
movimento por qualquer motivo, exceto em
caso de emergência. Ao desligar o motor
enquanto o veículo estiver em movimento irá
resultar numa redução da potência de
travagem devido ao não funcionamento do
sistema hidráulico dos travões, podendo
causar um acidente e graves ferimentos.
1. Pare completamente o veículo.
2.(Caixa de velocidades manual)
Mude para ponto-morto e acione o
travão de estacionamento.
(Caixa de velocidades automática)
Mude a alavanca de velocidades para a
posição P e acione o travão de
estacionamento.
3. Pressione o botão de arranque do
motor para desligar o motor. A ignição
comuta para a posição off.
CUIDADO
Quando abandonar o veículo, certifique-se
que o botão de arranque do motor está na
posição off.
NOTA
•(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
A ventoinha elétrica no compartimento do
motor poderá ligar, durante alguns
minutos após a ignição ser comutada da
posição ON para a posição OFF, esteja o
A/C ligado ou desligado, para arrefecer
rapidamente o compartimento do motor.
Durante a Condução
Arranque/Paragem do Motor
4-12
Page 187 of 833

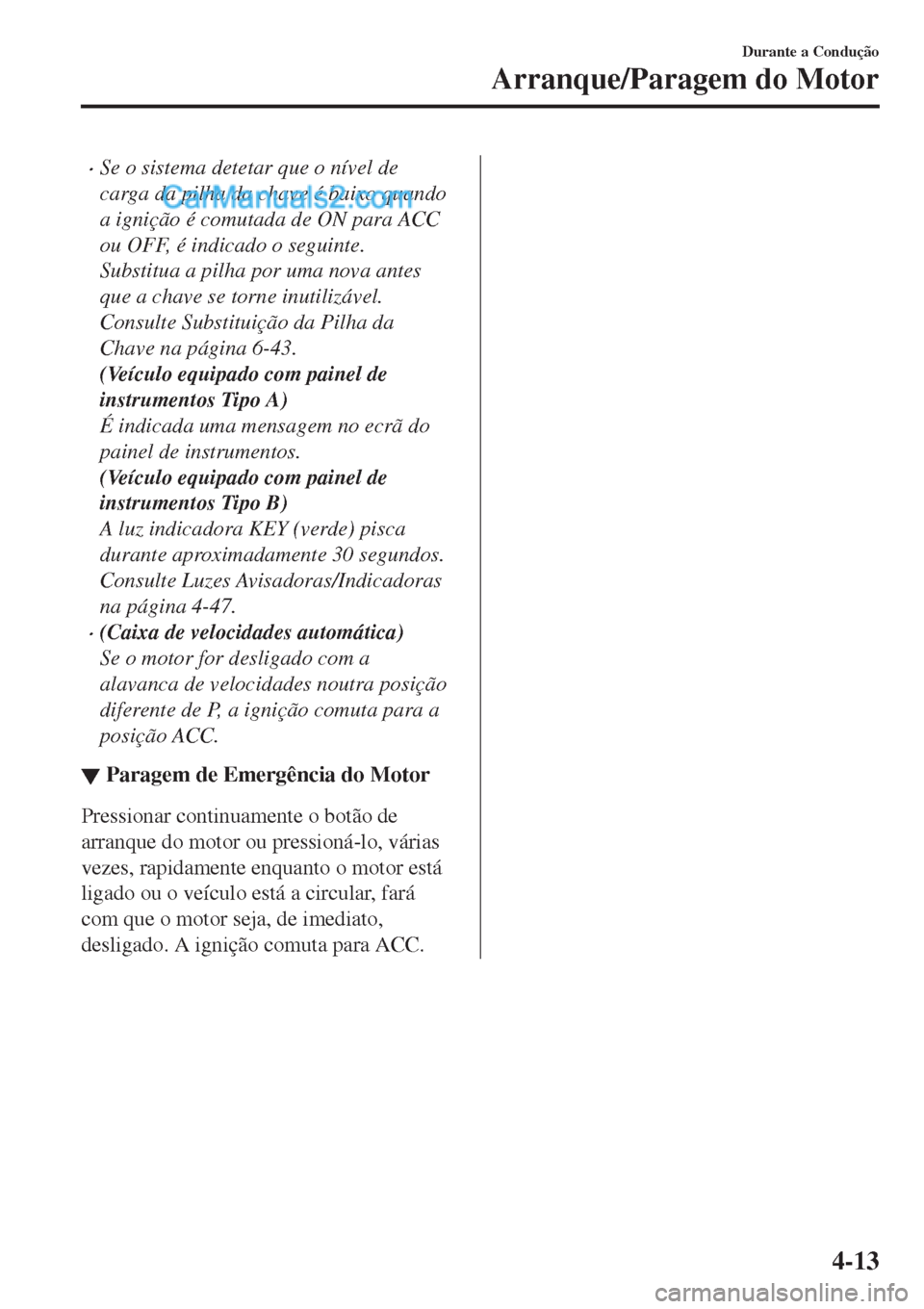

•Se o sistema detetar que o nível de
carga da pilha da chave é baixo quando
a ignição é comutada de ON para ACC
ou OFF, é indicado o seguinte.
Substitua a pilha por uma nova antes
que a chave se torne inutilizável.
Consulte Substituição da Pilha da
Chave na página 6-43.
(Veículo equipado com painel de
instrumentos Tipo A)
É indicada uma mensagem no ecrã do
painel de instrumentos.
(Veículo equipado com painel de
instrumentos Tipo B)
A luz indicadora KEY (verde) pisca
durante aproximadamente 30 segundos.
Consulte Luzes Avisadoras/Indicadoras
na página 4-47.
•(Caixa de velocidades automática)
Se o motor for desligado com a
alavanca de velocidades noutra posição
diferente de P, a ignição comuta para a
posição ACC.
▼Paragem de Emergência do Motor
Pressionar continuamente o botão de
arranque do motor ou pressioná-lo, várias
vezes, rapidamente enquanto o motor está
ligado ou o veículo está a circular, fará
com que o motor seja, de imediato,
desligado. A ignição comuta para ACC.
Durante a Condução
Arranque/Paragem do Motor
4-13
Page 223 of 833

Indicador Aviso Página
(Amber/Branco)
*Indicação de Aviso KEYAmber
7-50
Branco
7-59
(Vermelha)
*Luz Avisadora KEY*1
Liga
7-50
A piscar
7-59
(Amber)
*Luz Avisadora i-stop*17-50
(Amber)*Indicação de Aviso i-ELOOP7-50
(Amber)
*Luz Avisadora/Indicação de Aviso do Sistema de Controlo das Luzes de
Máximos(HBC)*17-50
*Luz Avisadora/Indicação de Aviso dos Faróis LED Adaptativos (ALH)*17-50
*Indicação de Aviso do Sistema de Monitorização do Ângulo Morto (BSM)7-50
(Amber)
*Indicação de Aviso do Alerta de Concentração do Condutor (DAA)7-50
(Amber)
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC)7-50
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar
Mazda com função Stop & Go (MRCC com função Stop & Go)7-50
(Amber)
*Indicação de Aviso do Assistente de Faixa de Rodagem (LAS) e Sistema
de Aviso de Saída de Faixa de Rodagem (LDWS)7-50
Luz Avisadora de Farol LED*17-50
(Amber)
*Luz Avisadora/Indicação de Aviso da Ajuda Inteligente à Travagem/Ajuda
Inteligente à Travagem em Cidade (SBS/SCBS)*17-59
Luz Avisadora/Indicação de Aviso de Baixo Nível de Combustível 7-59
*Luz Avisadora 120 km/h*17-59
Luz Avisadora dos Cintos de Segurança (Banco dianteiro) 7-59
(Vermelha)*Luz Avisadora dos Cintos de Segurança (Banco traseiro)7-59
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-49
Page 225 of 833

▼Indicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Indicador Página
(Verde)*Luz Indicadora dos Cintos de Segurança (Banco traseiro)2-25
*Luz Indicadora de Desativação do Airbag do Passageiro Dianteiro*12-67
(Verde)
*Luz Indicadora KEY4-6
(Verde)
*Luz Indicadora i-stop4-22
(Branco)*Indicação i-ELOOP4-106
Luz Indicadora de Segurança*13-56
(Branca/Amber)
*Indicação de Alarme de Velocidade do VeículoSem ecrã mul-
ti-informação
4-34
Com ecrã mul-
ti-informação
4-43
Luz Indicadora/Indicação de Chave Inglesa*14-56
*Luz Indicadora de Pré-Aquecimento*14-56
*Luz Indicadora/Indicação do Filtro de Partículas Diesel*14-241
(Azul)
*Luz Indicadora de Baixa Temperatura do Líquido de Arrefecimento do
Motor4-56
Indicador de Posição da Alavanca de Velocidades 4-63
Luz Indicadora/Indicação de Luzes Ligadas 4-70
Luz Indicadora das Luzes de MáximosLuzes de Máxi-
mos-Médios
4-74
Sinal de Luzes
4-74
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-51
Page 637 of 833

▼Recarga da Bateria
NOTA
•Antes de efetuar a manutenção ou a
recarga da bateria, desligue todos os
acessórios e o motor.
•Para desligar a bateria, retire primeiro
o cabo negativo. Quando ligar a
bateria, monte primeiro o cabo positivo.
•Retire as tampas das células antes de
recarregar a bateria.
•(Com sistema i-stop)
Não recarregue rapidamente a bateria.
•Se a bateria descarregar rapidamente por
exemplo devido a luzes ligadas durante
demasiado tempo com o motor
desligado, recarregue a bateria
lentamente, conforme especificado para
o tamanho da bateria e para a
capacidade do carregador.
•Se a bateria descarregar gradualmente
devido a uma carga elétrica elevada
quando o veículo está a ser utilizado,
recarregue a bateria conforme
especificado para o seu tamanho e para a
capacidade do carregador.
▼Substituição da Bateria
Contacte um Reparador Autorizado Mazda
para a compra de uma bateria de
substituição.
Substituição da Pilha da
Chave
Se os botões no comando transmissor
estiverem inoperacionais e a luz
indicadora de funcionamento não piscar, a
pilha poderá estar gasta, sem carga.
Substitua a pilha por uma nova antes que o
comando transmissor se torne inutilizável.
CUIDADO
¾
Verifique se a pilha está instalada
corretamente. Pode ocorrer fuga da
pilha se não estiver instalada
corretamente.
¾Quando substituir a pilha, tenha atenção
para não tocar em qualquer circuito
interno, não tocar nos terminais
elétricos, não dobrar os terminais
elétricos, não permitir a infiltração de
sujidade no comando transmissor, caso
contrário, poderá danificá-lo.
¾Existe perigo de explosão se a pilha for
colocada incorretamente.
¾Elimine as pilhas usadas, de acordo com
as seguintes instruções.
¾Isole os polos positivo e negativo da
pilha usando celofane ou uma fita
equivalente.
¾Nunca desmonte a pilha.
¾Nunca atire a pilha para o fogo ou
para a água.
¾Nunca deforme ou esmague a pilha.
¾Substitua apenas pelo mesmo tipo de
pilha (CR2025 ou equivalente).
As seguintes condições indicam que o
nível de carga da pilha é reduzido:
•A luz indicadora KEY (verde) no painel
de instrumentos pisca durante 30
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-43
