Page 671 of 883

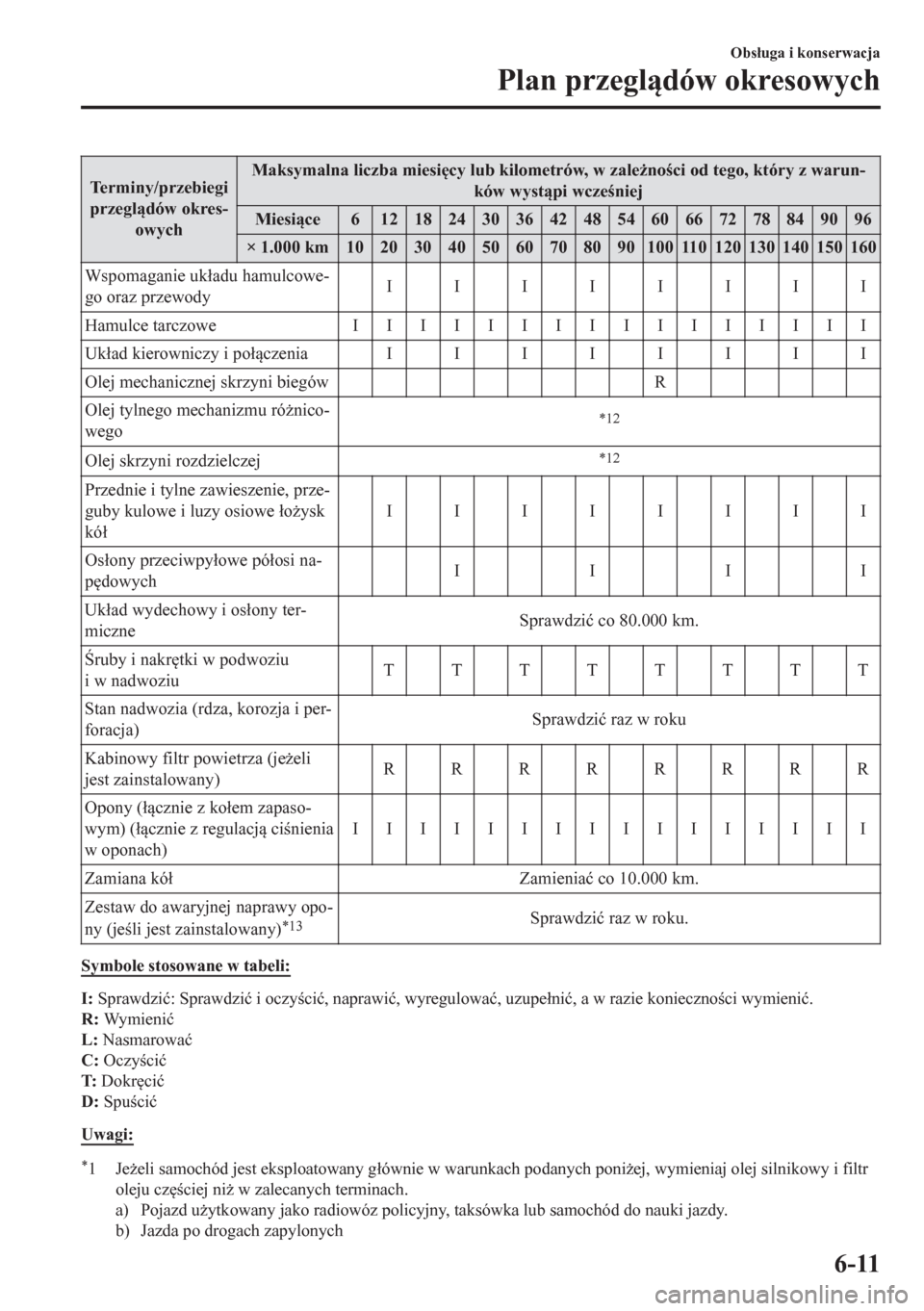

Terminy/przebiegi
przegldów okres-
owychMaksymalna liczba miesi
cy lub kilometrów, w zale*no ci od tego, który z warun-
ków wystpi wcze niej
Miesice 6 121824303642485460667278849096
× 1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Wspomaganie uk áadu hamulcowe-
go oraz przewodyIIIIIIII
Hamulce tarczowe IIIIIIIIIIIIIIII
Uk áad kierowniczy i po áczenia IIIIIIII
Olej mechanicznej skrzyni biegów R
Olej tylnego mechanizmu ró*nico-
wego
*12
Olej skrzyni rozdzielczej*12
Przednie i tylne zawieszenie, prze-
guby kulowe i luzy osiowe áo*ysk
kó áIIIIIIII
Os áony przeciwpy áowe pó áosi na-
p
dowychIIII
Uk áad wydechowy i os áony ter-
miczneSprawdzi ü co 80.000 km.
ruby i nakr
tki w podwoziu
i w nadwoziuTTTTTTTT
Stan nadwozia (rdza, korozja i per-
foracja)Sprawdzi ü raz w roku
Kabinowy filtr powietrza (je*eli
jest zainstalowany)RRRRRRRR
Opony ( ácznie z ko áem zapaso-
wym) ( ácznie z regulacj ci nienia
w oponach)IIIIIIIIIIIIIIII
Zamiana kó áZamienia ü co 10.000 km.
Zestaw do awaryjnej naprawy opo-
ny (je li jest zainstalowany)
*13Sprawdzi ü raz w roku.
Symbole stosowane w tabeli:
I: Sprawdzi ü: Sprawdzi ü i oczy ci ü, naprawi ü, wyregulowa ü, uzupe áni ü, a w razie konieczno ci wymieni ü.
R: Wy m i e n i ü
L: Nasmarowa ü
C: Oczy ci ü
T: Dokr
ci ü
D: Spu ci ü
Uwagi:
*1Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, wymieniaj olej silnikowy i filtr
oleju cz
ciej ni* w zalecanych terminach.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
Obs áuga i konserwacja
Plan przegldów okresowych
6-11
Page 672 of 883

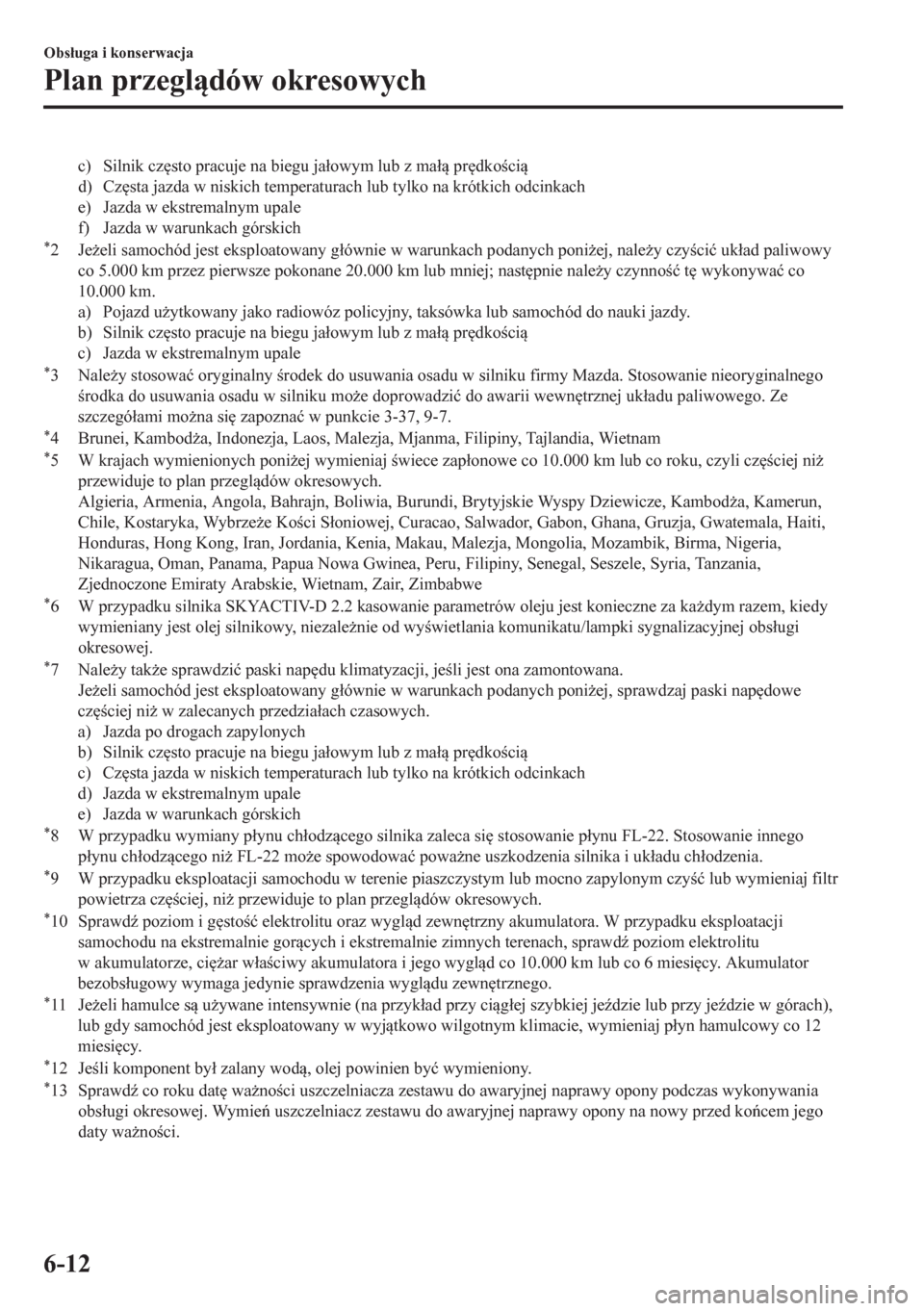

c) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
d) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*2Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, nale*y czy ci ü uk áad paliwowy
co 5.000 km przez pierwsze pokonane 20.000 km lub mniej; nast
pnie nale*y czynno ü t
wykonywa ü co
10.000 km.
a) Pojazd u*ytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Jazda w ekstremalnym upale
*3Nale*y stosowa ü oryginalny rodek do usuwania osadu w silniku firmy Mazda. Stosowanie nieoryginalnego
rodka do usuwania osadu w silniku mo*e doprowadzi ü do awarii wewn
trznej uk áadu paliwowego. Ze
szczegó áami mo*na si
zapozna ü w punkcie 3-37, 9-7.
*4 Brunei, Kambod*a, Indonezja, Laos, Malezja, Mjanma, Filipiny, Tajlandia, Wietnam*5 W krajach wymienionych poni*ej wymieniaj wiece zap áonowe co 10.000 km lub co roku, czyli cz
ciej ni*
przewiduje to plan przegldów okresowych.
Algieria, Armenia, Angola, Bahrajn, Boliwia, Burundi, Brytyjskie Wyspy Dziewicze, Kambod*a, Kamerun,
Chile, Kostaryka, Wybrze*e Ko ci S áoniowej, Curacao, Salwador, Gabon, Ghana, Gruzja, Gwatemala, Haiti,
Honduras, Hong Kong, Iran, Jordania, Kenia, Makau, Malezja, Mongolia, Mozambik, Birma, Nigeria,
Nikaragua, Oman, Panama, Papua Nowa Gwinea, Peru, Filipiny, Senegal, Seszele, Syria, Tanzania,
Zjednoczone Emiraty Arabskie, Wietnam, Zair, Zimbabwe
*6 W przypadku silnika SKYACTIV-D 2.2 kasowanie parametrów oleju jest konieczne za ka*dym razem, kiedy
wymieniany jest olej silnikowy, niezale*nie od wy wietlania komunikatu/lampki sygnalizacyjnej obs áugi
okresowej.
*7Nale*y tak*e sprawdzi ü paski nap
du klimatyzacji, je li jest ona zamontowana.
Je*eli samochód jest eksploatowany g áównie w warunkach podanych poni*ej, sprawdzaj paski nap
dowe
cz
ciej ni* w zalecanych przedzia áach czasowych.
a) Jazda po drogach zapylonych
b) Silnik cz
sto pracuje na biegu ja áowym lub z ma á pr
dko ci
c) Cz
sta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*8 W przypadku wymiany p áynu ch áodzcego silnika zaleca si
stosowanie p áynu FL-22. Stosowanie innego
p áynu ch áodzcego ni* FL-22 mo*e spowodowa ü powa*ne uszkodzenia silnika i uk áadu ch áodzenia.
*9 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czy ü lub wymieniaj filtr
powietrza cz
ciej, ni* przewiduje to plan przegldów okresowych.
*10 Sprawd( poziom i g
sto ü elektrolitu oraz wygld zewn
trzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorcych i ekstremalnie zimnych terenach, sprawd( poziom elektrolitu
w akumulatorze, ci
*ar w áa ciwy akumulatora i jego wygld co 10.000 km lub co 6 miesi
cy. Akumulator
bezobs áugowy wymaga jedynie sprawdzenia wygldu zewn
trznego.
*11 Je*eli hamulce s u*ywane intensywnie (na przyk áad przy cig áej szybkiej je(dzie lub przy je(dzie w górach),
lub gdy samochód jest eksploatowany w wyjtkowo wilgotnym klimacie, wymieniaj p áyn hamulcowy co 12
miesi
cy.
*12 Je li komponent by á zalany wod, olej powinien by ü wymieniony.*13 Sprawd( co roku dat
wa*no ci uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obs áugi okresowej. Wymie uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed kocem jego
daty wa*no ci.
Obs áuga i konserwacja
Plan przegldów okresowych
6-12
Page 673 of 883

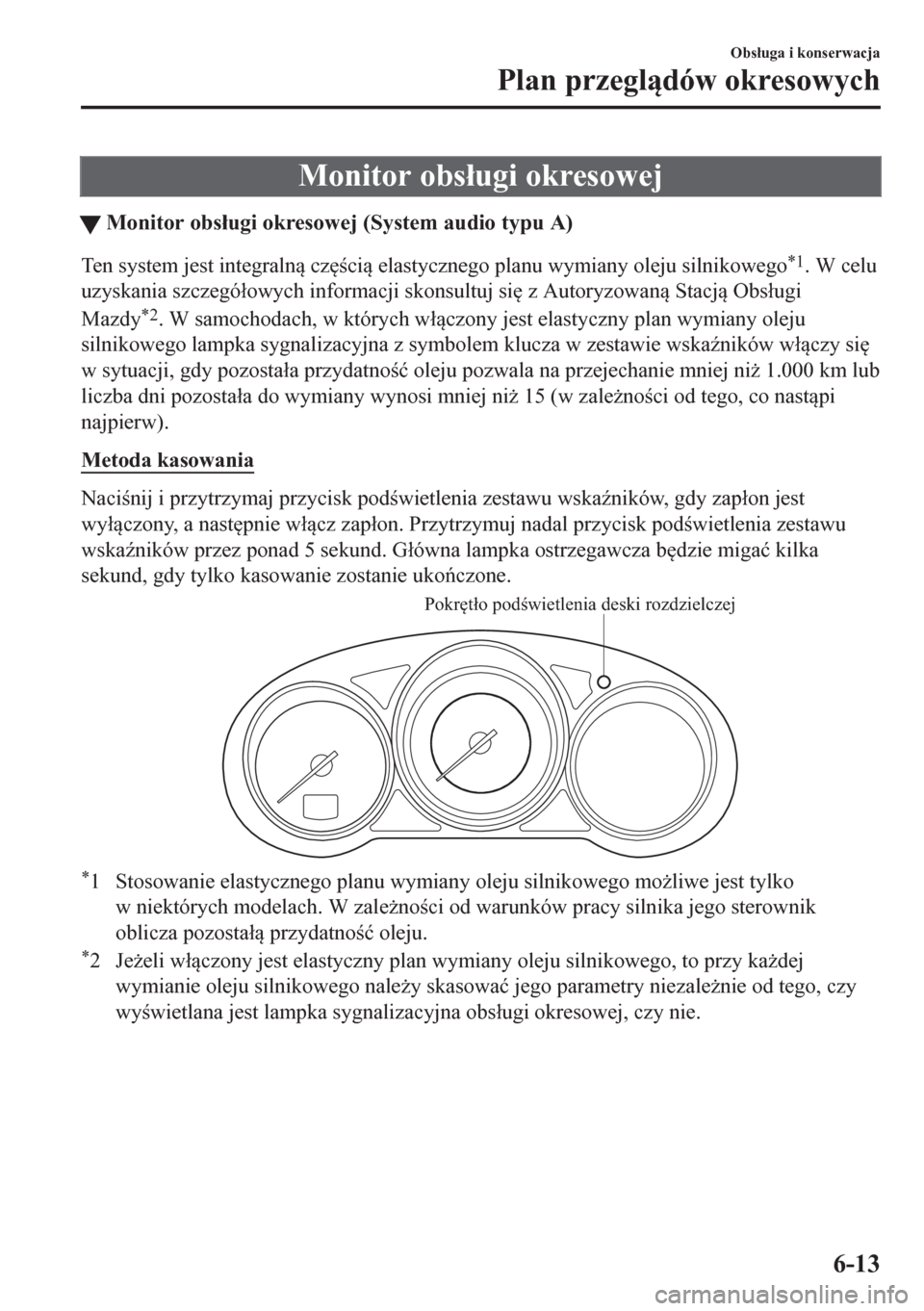

Monitor obs áugi okresowej
tMonitor obs áugi okresowej (System audio typu A)
Ten system jest integraln cz
ci elastycznego planu wymiany oleju silnikowego*1. W celu
uzyskania szczegó áowych informacji skonsultuj si
z Autoryzowan Stacj Obs áugi
Mazdy
*2. W samochodach, w których w áczony jest elastyczny plan wymiany oleju
silnikowego lampka sygnalizacyjna z symbolem klucza w zestawie wska(ników w áczy si
w sytuacji, gdy pozosta áa przydatno ü oleju pozwala na przejechanie mniej ni* 1.000 km lub
liczba dni pozosta áa do wymiany wynosi mniej ni* 15 (w zale*no ci od tego, co nastpi
najpierw).
Metoda kasowania
Naci nij i przytrzymaj przycisk pod wietlenia zestawu wska(ników, gdy zap áon jest
wy áczony, a nast
pnie w ácz zap áon. Przytrzymuj nadal przycisk pod wietlenia zestawu
wska(ników przez ponad 5 sekund. G áówna lampka ostrzegawcza b
dzie miga ü kilka
sekund, gdy tylko kasowanie zostanie ukoczone.
Pokrętło podświetlenia deski rozdzielczej
*1 Stosowanie elastycznego planu wymiany oleju silnikowego mo*liwe jest tylko
w niektórych modelach. W zale*no ci od warunków pracy silnika jego sterownik
oblicza pozosta á przydatno ü oleju.
*2Je*eli w áczony jest elastyczny plan wymiany oleju silnikowego, to przy ka*dej
wymianie oleju silnikowego nale*y skasowa ü jego parametry niezale*nie od tego, czy
wy wietlana jest lampka sygnalizacyjna obs áugi okresowej, czy nie.
Obs áuga i konserwacja
Plan przegldów okresowych
6-13
Page 674 of 883

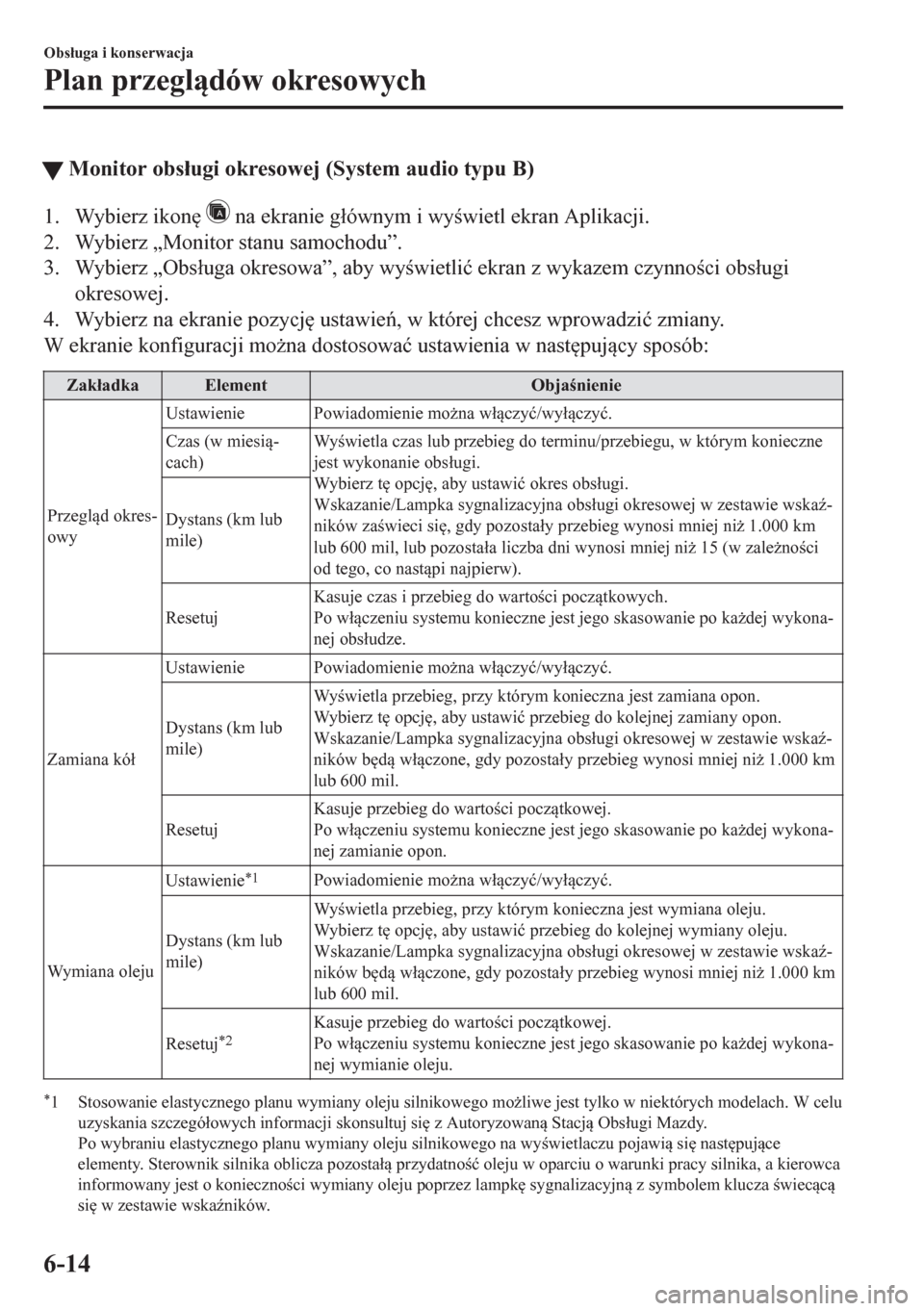

tMonitor obs áugi okresowej (System audio typu B)
1. Wybierz ikon
na ekranie g áównym i wy wietl ekran Aplikacji.
2. Wybierz „Monitor stanu samochodu”.
3. Wybierz „Obs áuga okresowa”, aby wy wietli ü ekran z wykazem czynno ci obs áugi
okresowej.
4. Wybierz na ekranie pozycj
ustawie, w której chcesz wprowadzi ü zmiany.
W ekranie konfiguracji mo*na dostosowa ü ustawienia w nast
pujcy sposób:
Zak áadka Element Obja nienie
Przegld okres-
owyUstawienie Powiadomienie mo*na w áczy ü/wy áczy ü.
Czas (w miesi-
cach)Wy wietla czas lub przebieg do terminu/przebiegu, w którym konieczne
jest wykonanie obs áugi.
Wybierz t
opcj
, aby ustawi ü okres obs áugi.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zestawie wska(-
ników za wieci si
, gdy pozosta áy przebieg wynosi mniej ni* 1.000 km
lub 600 mil, lub pozosta áa liczba dni wynosi mniej ni* 15 (w zale*no ci
od tego, co nastpi najpierw). Dystans (km lub
mile)
ResetujKasuje czas i przebieg do warto ci pocztkowych.
Po w áczeniu systemu konieczne jest jego skasowanie po ka*dej wykona-
nej obs áudze.
Zamiana kó áUstawienie Powiadomienie mo*na w áczy ü/wy áczy ü.
Dystans (km lub
mile)Wy wietla przebieg, przy którym konieczna jest zamiana opon.
Wybierz t
opcj
, aby ustawi ü przebieg do kolejnej zamiany opon.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zestawie wska(-
ników b
d w áczone, gdy pozosta áy przebieg wynosi mniej ni* 1.000 km
lub 600 mil.
ResetujKasuje przebieg do warto ci pocztkowej.
Po w áczeniu systemu konieczne jest jego skasowanie po ka*dej wykona-
nej zamianie opon.
Wymiana olejuUstawienie
*1Powiadomienie mo*na w áczy ü/wy áczy ü.
Dystans (km lub
mile)Wy wietla przebieg, przy którym konieczna jest wymiana oleju.
Wybierz t
opcj
, aby ustawi ü przebieg do kolejnej wymiany oleju.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zestawie wska(-
ników b
d w áczone, gdy pozosta áy przebieg wynosi mniej ni* 1.000 km
lub 600 mil.
Resetuj
*2Kasuje przebieg do warto ci pocztkowej.
Po w áczeniu systemu konieczne jest jego skasowanie po ka*dej wykona-
nej wymianie oleju.
*1 Stosowanie elastycznego planu wymiany oleju silnikowego mo*liwe jest tylko w niektórych modelach. W celu
uzyskania szczegó áowych informacji skonsultuj si
z Autoryzowan Stacj Obs áugi Mazdy.
Po wybraniu elastycznego planu wymiany oleju silnikowego na wy wietlaczu pojawi si
nast
pujce
elementy. Sterownik silnika oblicza pozosta á przydatno ü oleju w oparciu o warunki pracy silnika, a kierowca
informowany jest o konieczno ci wymiany oleju poprzez lampk
sygnalizacyjn z symbolem klucza wiecc
si
w zestawie wska(ników.
Obs áuga i konserwacja
Plan przegldów okresowych
6-14
Page 675 of 883

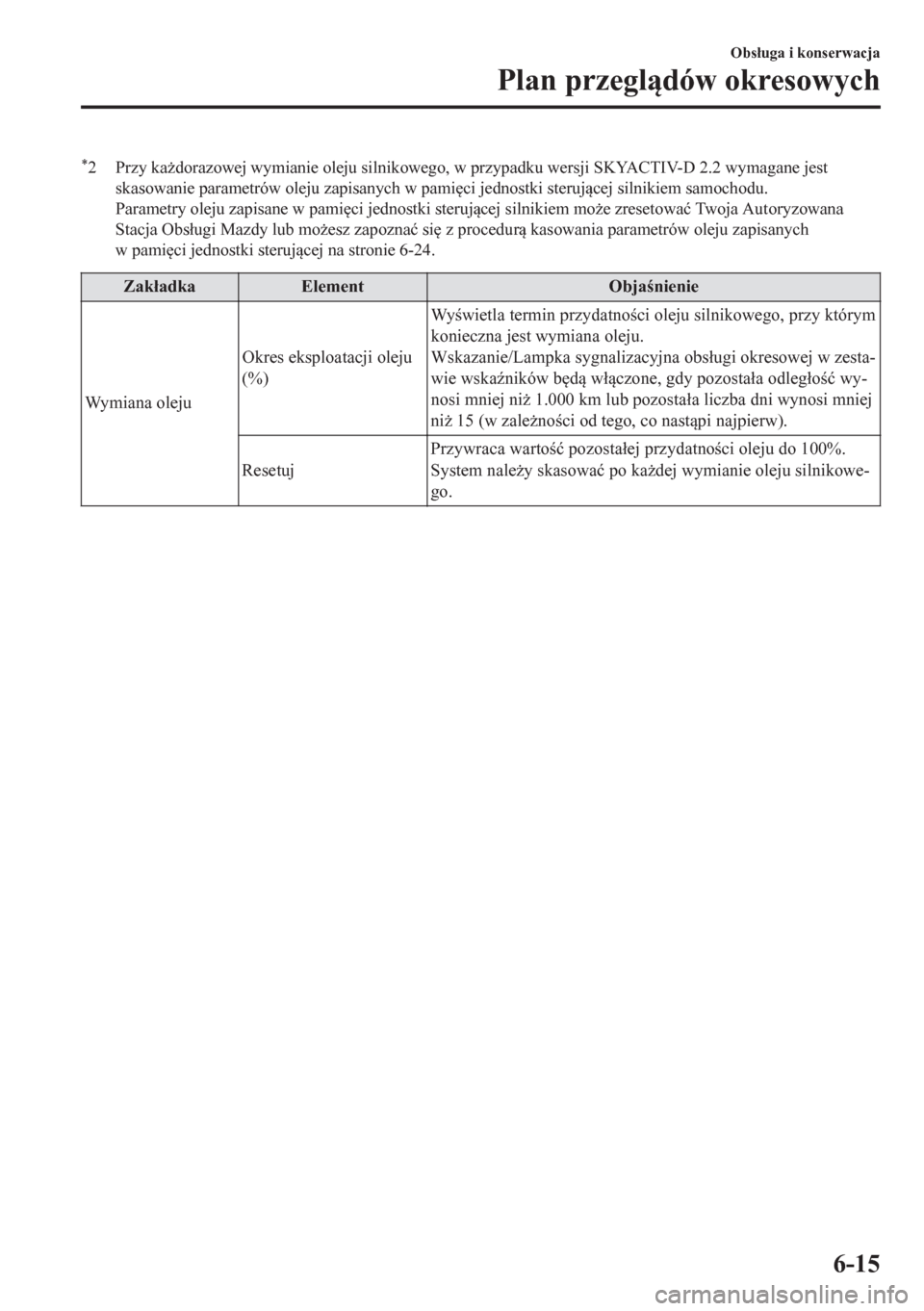

*2Przy ka*dorazowej wymianie oleju silnikowego, w przypadku wersji SKYACTIV-D 2.2 wymagane jest
skasowanie parametrów oleju zapisanych w pami
ci jednostki sterujcej silnikiem samochodu.
Parametry oleju zapisane w pami
ci jednostki sterujcej silnikiem mo*e zresetowa ü Twoja Autoryzowana
Stacja Obs áugi Mazdy lub mo*esz zapozna ü si
z procedur kasowania parametrów oleju zapisanych
w pami
ci jednostki sterujcej na stronie 6-24.
Zak áadka Element Obja nienie
Wymiana olejuOkres eksploatacji oleju
(%)Wy wietla termin przydatno ci oleju silnikowego, przy którym
konieczna jest wymiana oleju.
Wskazanie/Lampka sygnalizacyjna obs áugi okresowej w zesta-
wie wska(ników b
d w áczone, gdy pozosta áa odleg áo ü wy-
nosi mniej ni* 1.000 km lub pozosta áa liczba dni wynosi mniej
ni* 15 (w zale*no ci od tego, co nastpi najpierw).
ResetujPrzywraca warto ü pozosta áej przydatno ci oleju do 100%.
System nale*y skasowa ü po ka*dej wymianie oleju silnikowe-
go.
Obs áuga i konserwacja
Plan przegldów okresowych
6-15
Page 676 of 883

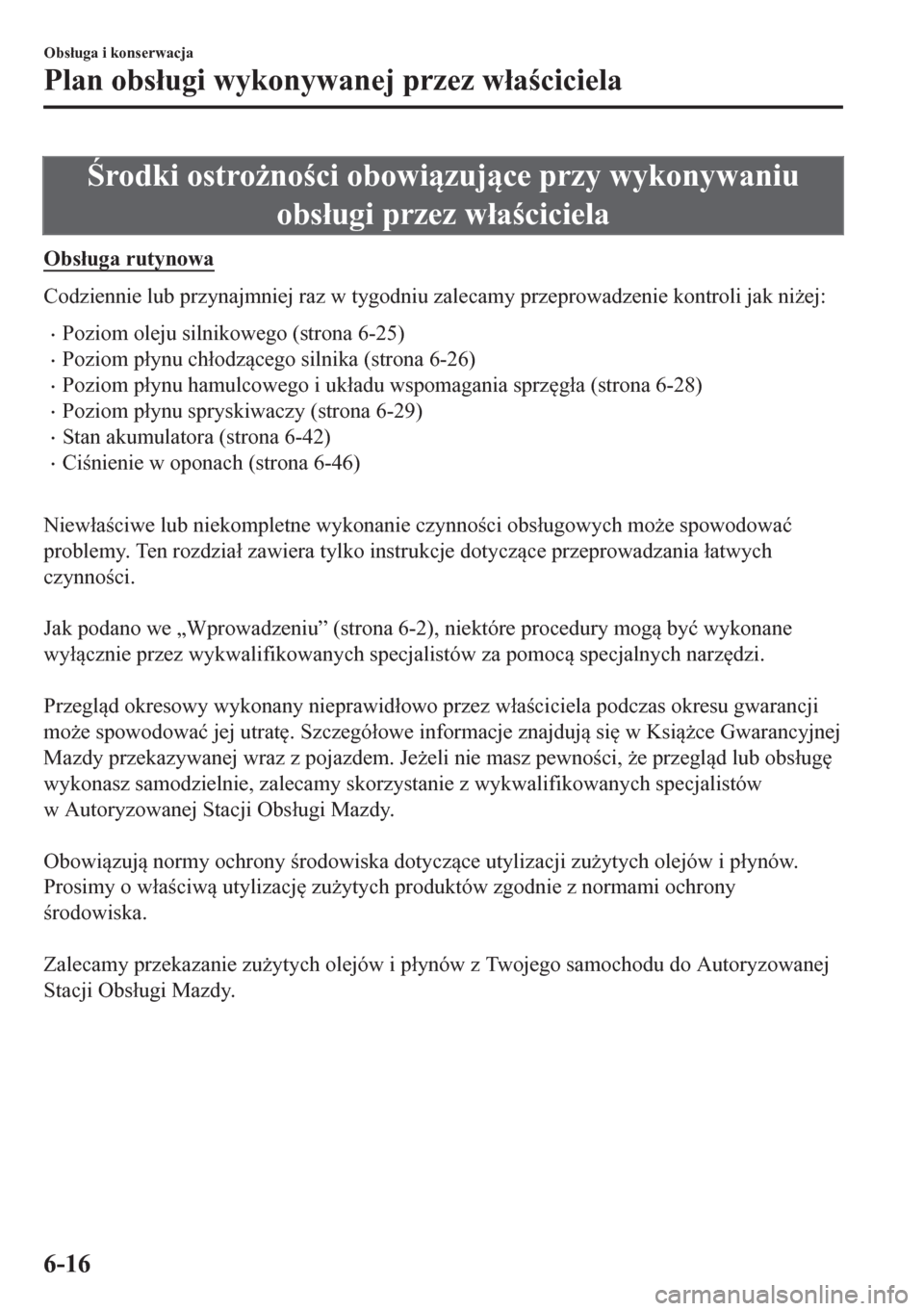

rodki ostro*no ci obowizujce przy wykonywaniu
obs áugi przez w áa ciciela
Obs áuga rutynowa
Codziennie lub przynajmniej raz w tygodniu zalecamy przeprowadzenie kontroli jak ni*ej:
•Poziom oleju silnikowego (strona 6-25)
•Poziom p áynu ch áodzcego silnika (strona 6-26)
•Poziom p áynu hamulcowego i uk áadu wspomagania sprz
g áa (strona 6-28)
•Poziom p áynu spryskiwaczy (strona 6-29)
•Stan akumulatora (strona 6-42)
•Ci nienie w oponach (strona 6-46)
Niew áa ciwe lub niekompletne wykonanie czynno ci obs áugowych mo*e spowodowa ü
problemy. Ten rozdzia á zawiera tylko instrukcje dotyczce przeprowadzania áatwych
czynno ci.
Jak podano we „Wprowadzeniu” (strona 6-2), niektóre procedury mog by ü wykonane
wy ácznie przez wykwalifikowanych specjalistów za pomoc specjalnych narz
dzi.
Przegld okresowy wykonany nieprawid áowo przez w áa ciciela podczas okresu gwarancji
mo*e spowodowa ü jej utrat
. Szczegó áowe informacje znajduj si
w Ksi*ce Gwarancyjnej
Mazdy przekazywanej wraz z pojazdem. Je*eli nie masz pewno ci, *e przegld lub obs áug
wykonasz samodzielnie, zalecamy skorzystanie z wykwalifikowanych specjalistów
w Autoryzowanej Stacji Obs áugi Mazdy.
Obowizuj normy ochrony rodowiska dotyczce utylizacji zu*ytych olejów i p áynów.
Prosimy o w áa ciw utylizacj
zu*
ytych produktów zgodnie z normami ochrony
rodowiska.
Zalecamy przekazanie zu*ytych olejów i p áynów z Twojego samochodu do Autoryzowanej
Stacji Obs áugi Mazdy.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-16
Page 677 of 883
OSTRZE)ENIE
Nie wykonuj przeglądów okresowych, gdy nie posiadasz wystarczającej wiedzy
i doświadczenia oraz właściwych narzędzi i wyposażenia do ich wykonania. Zleć wykonanie
przeglądu wykwalifikowanym specjalistom.
Wykonanie przeglądów okresowych, które nie zostaną przeprowadzone właściwie, zagraża
bezpieczeństwu. Przy wykonywaniu niektórych czynności związanych z przeglądem
okresowym możesz odnieść poważne obrażenia.
Jeżeli przy uruchomionym silniku konieczne jest wykonanie czynności obsługowych pod
pokrywą silnika, przed zbliżeniem się do silnika lub do wentylatora chłodnicy, który może się
niespodziewanie włączyć, należy zdjąć biżuterię (szczególnie pierścionki, bransolety, zegarki
i naszyjniki) oraz szaliki, krawaty i podobne luźne części garderoby:
Praca pod pokrywą silnika przy uruchomionym silniku jest niebezpieczna. Staje się jeszcze
bardziej niebezpieczna, jeśli nosisz na sobie biżuterię lub luźne ubrania bądź masz długie
włosy lub długą brodę.
Mogą się one zaplątać w ruchome elementy silnika i spowodować obrażenia.
Zatrzymaj samochód w bezpiecznym miejscu, wyłącz zapłon i przed przystąpieniem do
dalszyc h c zynnośc i upewnij się, czy wentylator c hłodnic y nie pracuje:
Podejmowanie jakichkolwiek czynności w pobliżu pracującego wentylatora zagraża
bezpieczeństwu. Wentylator może nadal pracować nawet wtedy, gdy silnik został wyłączony,
a temperatura w komorze silnika jest nadal wysoka. Pracujący wentylator może Cię uderzyć
i spowodować poważne obrażenia.
Nie zostawiaj żadnych przedmiotów w komorze silnika:
Po skończeniu czynności przeglądowych lub napraw, pamiętaj o usunięciu z komory silnika
wszystkich przedmiotów takich jak narzędzia lub szmaty.
Przedmioty tam pozostawione mogą spowodować uszkodzenie silnika lub doprowadzić do
niespodziewanego wypadku.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-17
Page 678 of 883

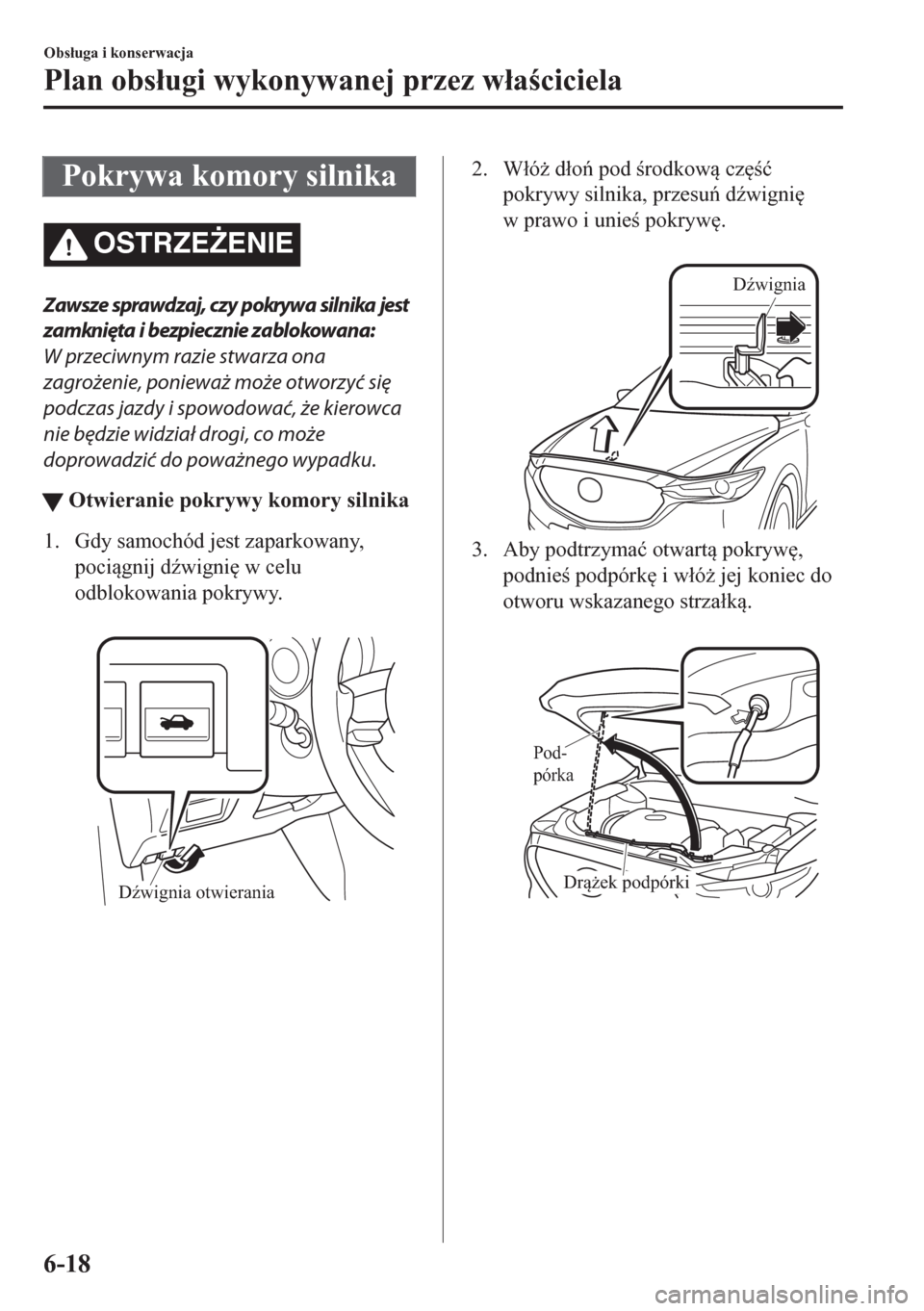

Pokrywa komory silnika
OSTRZE)ENIE
Zawsze sprawdzaj, czy pokrywa silnika jest
zamknięta i bezpiecznie zablokowana:
W przeciwnym razie stwarza ona
zagrożenie, ponieważ może otworzyć się
podczas jazdy i spowodować, że kierowca
nie będzie widział drogi, co może
doprowadzić do poważnego wypadku.
tOtwieranie pokrywy komory silnika
1. Gdy samochód jest zaparkowany,
pocignij d(wigni
w celu
odblokowania pokrywy.
Dźwignia otwierania
2. W áó* d áo pod rodkow cz
Page 679 of 883

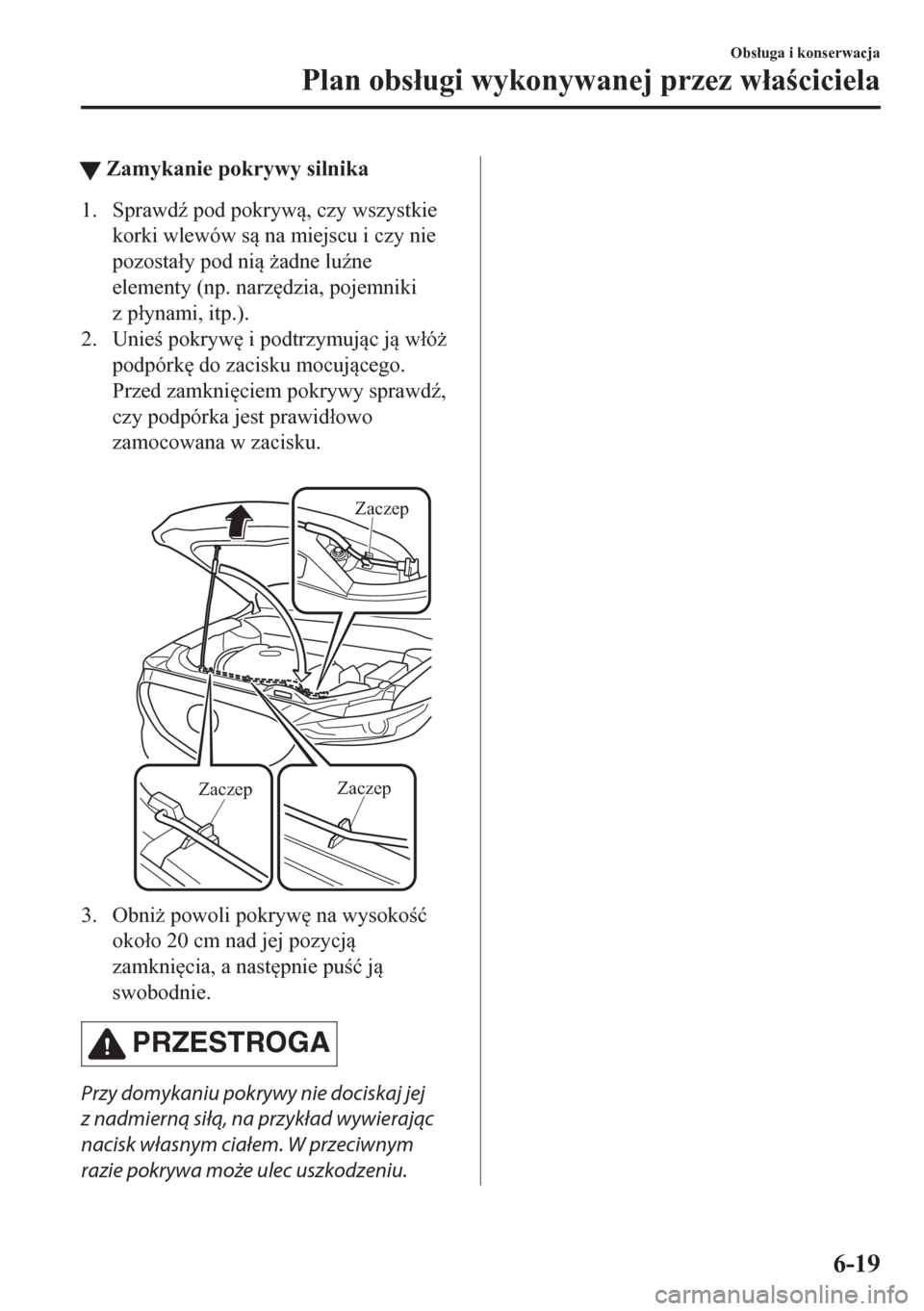

tZamykanie pokrywy silnika
1. Sprawd( pod pokryw, czy wszystkie
korki wlewów s na miejscu i czy nie
pozosta áy pod ni *adne lu(ne
elementy (np. narz
dzia, pojemniki
z p áynami, itp.).
2. Unie pokryw
i podtrzymujc j w áó*
podpórk
do zacisku mocujcego.
Przed zamkni
ciem pokrywy sprawd(,
czy podpórka jest prawid áowo
zamocowana w zacisku.
ZaczepZaczepZaczep
3. Obni* powoli pokryw
na wysoko ü
oko áo 20 cm nad jej pozycj
zamkni
cia, a nast
pnie pu ü j
swobodnie.
PRZESTROGA
Przy domykaniu pokrywy nie dociskaj jej
z nadmierną siłą, na przykład wywierając
nacisk własnym ciałem. W przeciwnym
razie pokrywa może ulec uszkodzeniu.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-19
Page 680 of 883

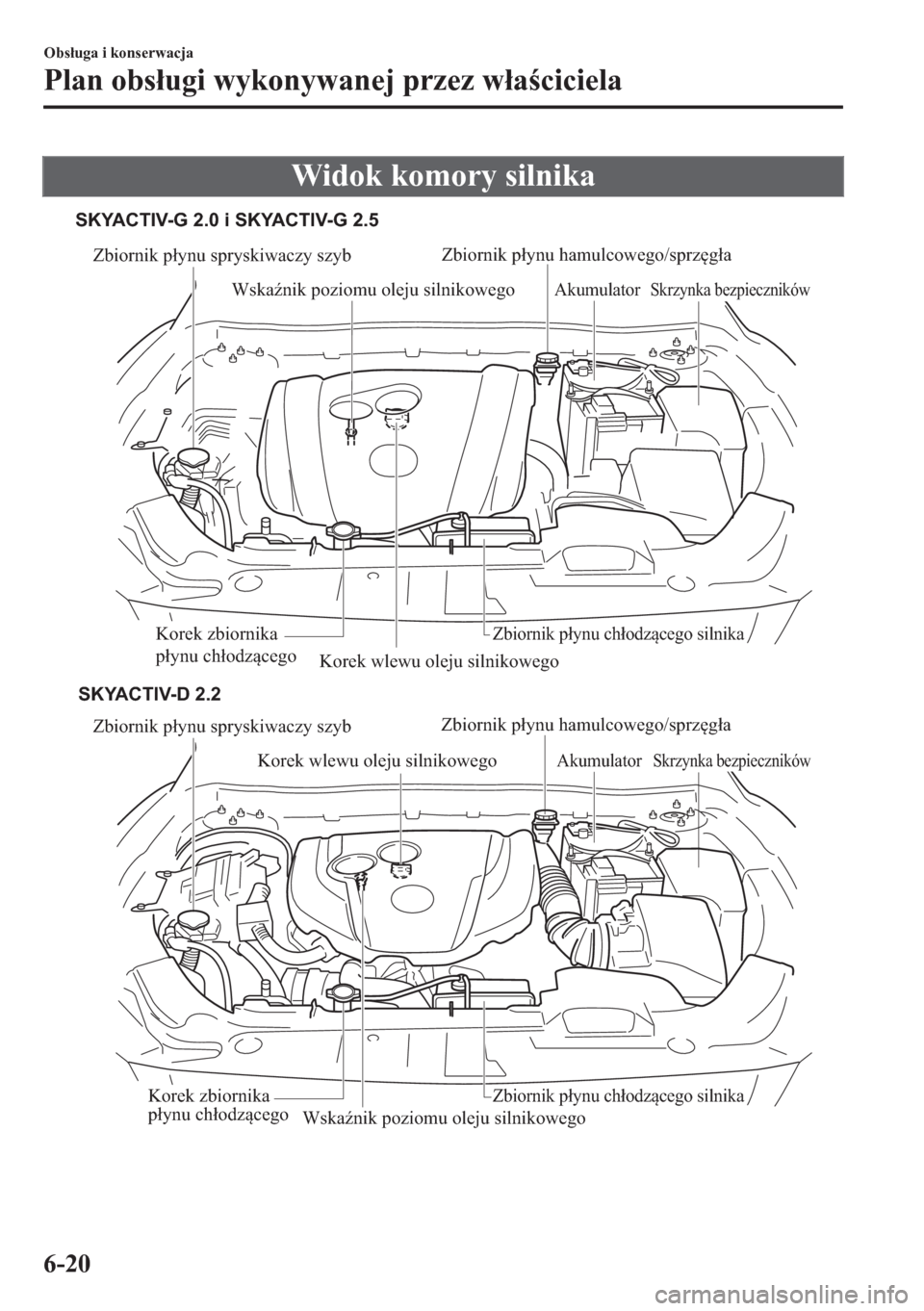

Widok komory silnika
Zbiornik płynu spryskiwaczy szyb
Korek wlewu oleju silnikowego
Wskaźnik poziomu oleju silnikowegoAkumulator
Korek zbiornika
płynu chłodzącegoZbiornik płynu chłodzącego silnika
Zbiornik płynu spryskiwaczy szyb
Korek wlewu oleju silnikowegoZbiornik płynu hamulcowego/sprzęgła
Wskaźnik poziomu oleju silnikowego
AkumulatorSkrzynka bezpieczników
Korek zbiornika
płynu chłodzącegoZbiornik płynu chłodzącego silnika
SKYACTIV-D 2.2 SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Zbiornik płynu hamulcowego/sprzęgła
Skrzynka bezpieczników
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-20
