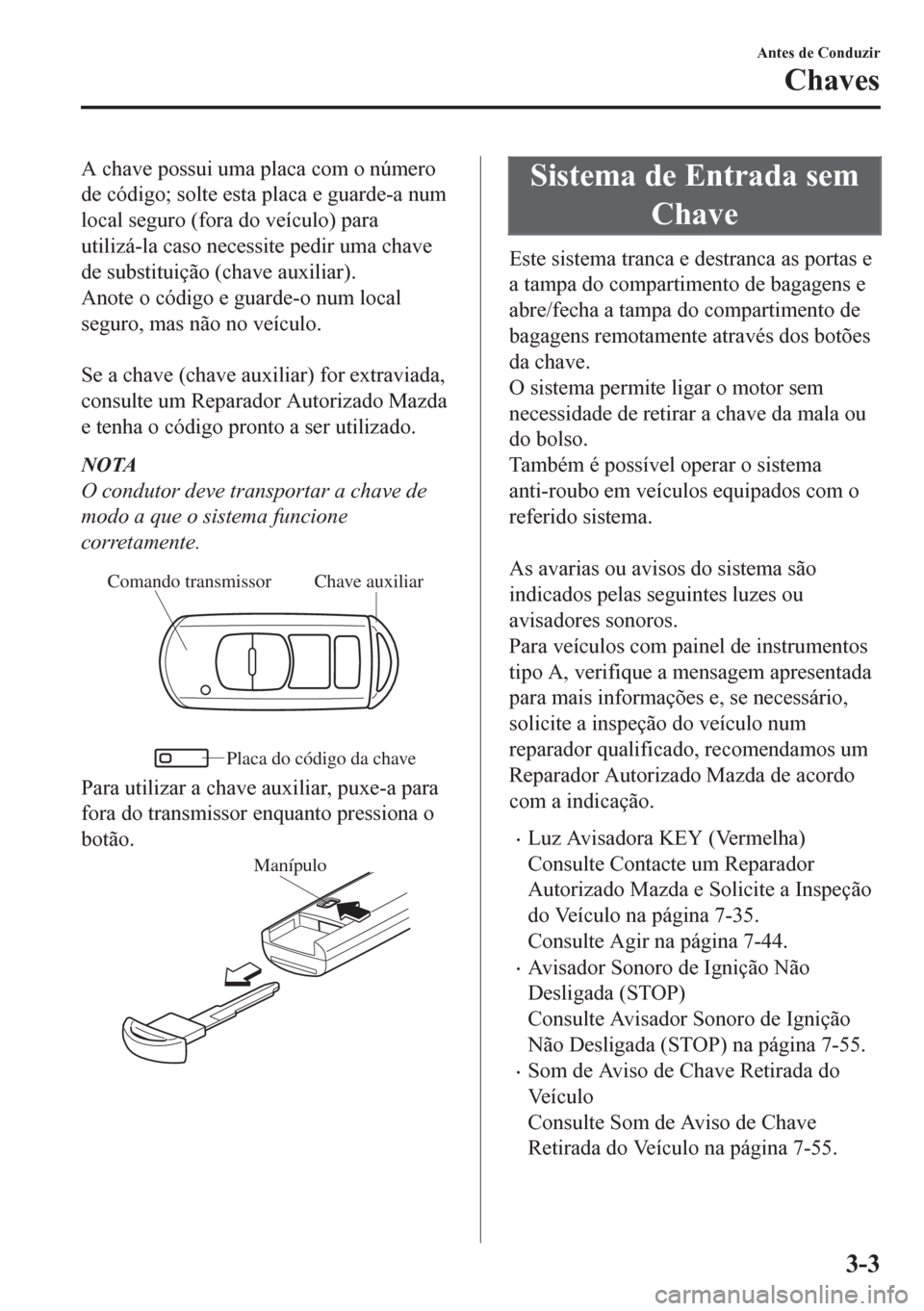

key MAZDA MODEL CX-5 2018 Manual do proprietário (in Portuguese)

A chave possui uma placa com o número
de código; solte esta placa e guarde-a num
local seguro (fora do veículo) para
utilizá-la caso necessite pedir uma chave
de substituição (chave auxiliar).
Anote o código e guarde-o num local
seguro, mas não no veículo.

Se a chave (chave auxiliar) for extraviada,
consulte um Reparador Autorizado Mazda
e tenha o código pronto a ser utilizado.
NOTA
O condutor deve transportar a chave de
modo a que o sistema funcione
corretamente.
Chave auxiliar Comando transmissor
Placa do código da chave
Para utilizar a chave auxiliar, puxe-a para
fora do transmissor enquanto pressiona o
botão.
Manípulo
Sistema de Entrada sem
Chave
Este sistema tranca e destranca as portas e
a tampa do compartimento de bagagens e
abre/fecha a tampa do compartimento de
bagagens remotamente através dos botões
da chave.
O sistema permite ligar o motor sem
necessidade de retirar a chave da mala ou
do bolso.
Também é possível operar o sistema
anti-roubo em veículos equipados com o
referido sistema.

As avarias ou avisos do sistema são
indicados pelas seguintes luzes ou
avisadores sonoros.
Para veículos com painel de instrumentos
tipo A, verifique a mensagem apresentada
para mais informações e, se necessário,
solicite a inspeção do veículo num
reparador qualificado, recomendamos um
Reparador Autorizado Mazda de acordo
com a indicação.
•Luz Avisadora KEY (Vermelha)
Consulte Contacte um Reparador
Autorizado Mazda e Solicite a Inspeção
do Veículo na página 7-35.
Consulte Agir na página 7-44.
•Avisador Sonoro de Ignição Não
Desligada (STOP)
Consulte Avisador Sonoro de Ignição
Não Desligada (STOP) na página 7-55.
•Som de Aviso de Chave Retirada do
Ve í c u l o
Consulte Som de Aviso de Chave
Retirada do Veículo na página 7-55.
Antes de Conduzir
Chaves
3-3

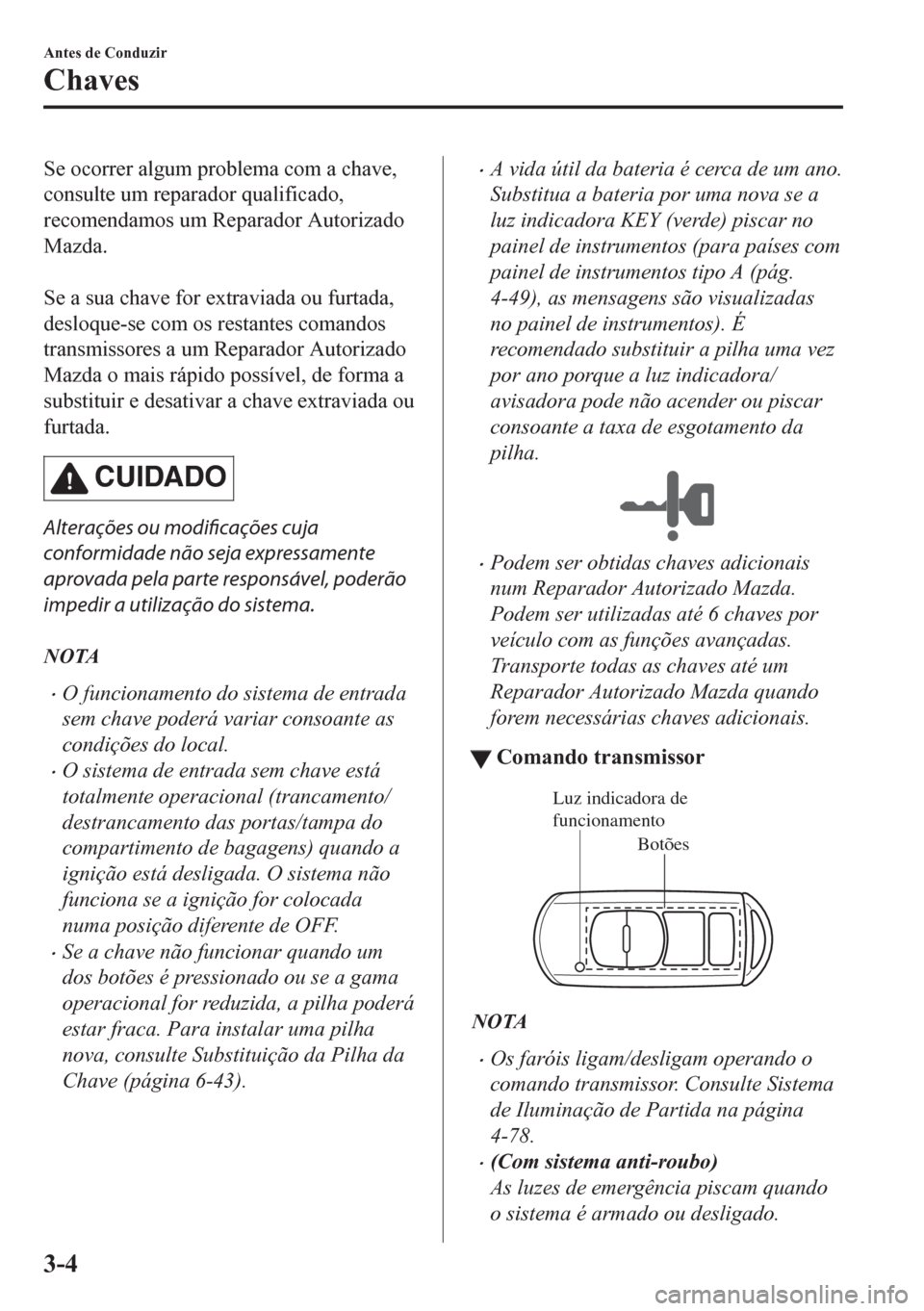

Se ocorrer algum problema com a chave,
consulte um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.

Se a sua chave for extraviada ou furtada,
desloque-se com os restantes comandos
transmissores a um Reparador Autorizado
Mazda o mais rápido possível, de forma a
substituir e desativar a chave extraviada ou
furtada.
CUIDADO
Alterações ou modificações cuja
conformidade não seja expressamente
aprovada pela parte responsável, poderão
impedir a utilização do sistema.
NOTA
•O funcionamento do sistema de entrada
sem chave poderá variar consoante as
condições do local.
•O sistema de entrada sem chave está
totalmente operacional (trancamento/
destrancamento das portas/tampa do
compartimento de bagagens) quando a
ignição está desligada. O sistema não
funciona se a ignição for colocada
numa posição diferente de OFF.
•Se a chave não funcionar quando um
dos botões é pressionado ou se a gama
operacional for reduzida, a pilha poderá
estar fraca. Para instalar uma pilha
nova, consulte Substituição da Pilha da
Chave (página 6-43).
•A vida útil da bateria é cerca de um ano.
Substitua a bateria por uma nova se a
luz indicadora KEY (verde) piscar no
painel de instrumentos (para países com
painel de instrumentos tipo A (pág.
4-49), as mensagens são visualizadas
no painel de instrumentos). É
recomendado substituir a pilha uma vez
por ano porque a luz indicadora/
avisadora pode não acender ou piscar
consoante a taxa de esgotamento da
pilha.
•Podem ser obtidas chaves adicionais
num Reparador Autorizado Mazda.
Podem ser utilizadas até 6 chaves por
veículo com as funções avançadas.
Transporte todas as chaves até um
Reparador Autorizado Mazda quando
forem necessárias chaves adicionais.
ttComando transmissor
Botões Luz indicadora de
funcionamento
NOTA
•Os faróis ligam/desligam operando o
comando transmissor. Consulte Sistema
de Iluminação de Partida na página
4-78.
•(Com sistema anti-roubo)
As luzes de emergência piscam quando
o sistema é armado ou desligado.
Antes de Conduzir
Chaves
3-4

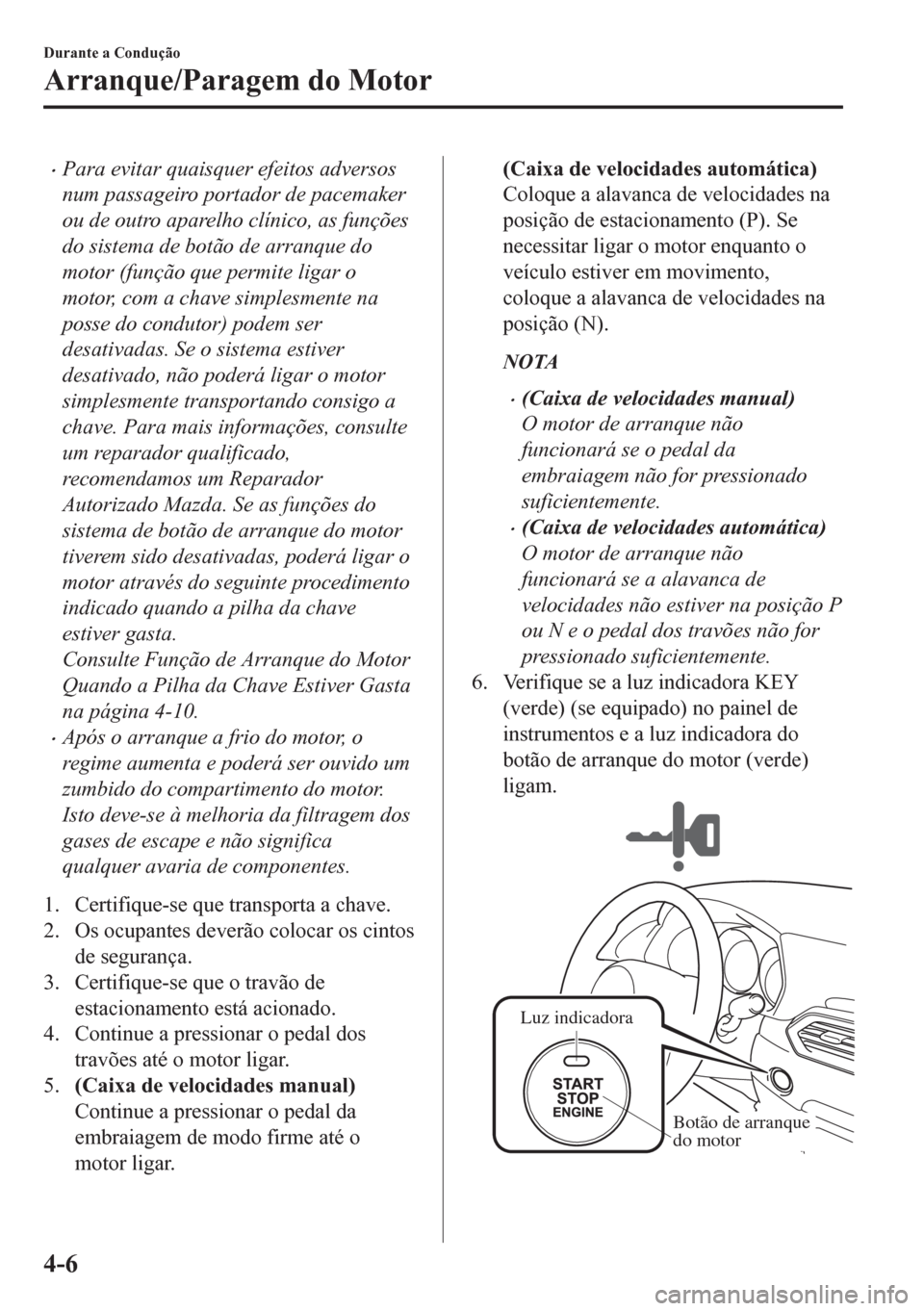

•Para evitar quaisquer efeitos adversos
num passageiro portador de pacemaker
ou de outro aparelho clínico, as funções
do sistema de botão de arranque do
motor (função que permite ligar o
motor, com a chave simplesmente na
posse do condutor) podem ser
desativadas. Se o sistema estiver
desativado, não poderá ligar o motor
simplesmente transportando consigo a
chave. Para mais informações, consulte
um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se as funções do
sistema de botão de arranque do motor
tiverem sido desativadas, poderá ligar o
motor através do seguinte procedimento
indicado quando a pilha da chave
estiver gasta.
Consulte Função de Arranque do Motor
Quando a Pilha da Chave Estiver Gasta
na página 4-10.
•Após o arranque a frio do motor, o
regime aumenta e poderá ser ouvido um
zumbido do compartimento do motor.
Isto deve-se à melhoria da filtragem dos
gases de escape e não significa
qualquer avaria de componentes.
1. Certifique-se que transporta a chave.
2. Os ocupantes deverão colocar os cintos
de segurança.
3. Certifique-se que o travão de
estacionamento está acionado.
4. Continue a pressionar o pedal dos
travões até o motor ligar.
5.(Caixa de velocidades manual)
Continue a pressionar o pedal da
embraiagem de modo firme até o
motor ligar.
(Caixa de velocidades automática)
Coloque a alavanca de velocidades na
posição de estacionamento (P). Se
necessitar ligar o motor enquanto o
veículo estiver em movimento,
coloque a alavanca de velocidades na
posição (N).
NOTA
•(Caixa de velocidades manual)
O motor de arranque não
funcionará se o pedal da
embraiagem não for pressionado
suficientemente.
•(Caixa de velocidades automática)
O motor de arranque não
funcionará se a alavanca de
velocidades não estiver na posição P
ou N e o pedal dos travões não for
pressionado suficientemente.
6. Verifique se a luz indicadora KEY
(verde) (se equipado) no painel de
instrumentos e a luz indicadora do
botão de arranque do motor (verde)
ligam.
Luz indicadora
Botão de arranque
do motor
Durante a Condução
Arranque/Paragem do Motor
4-6

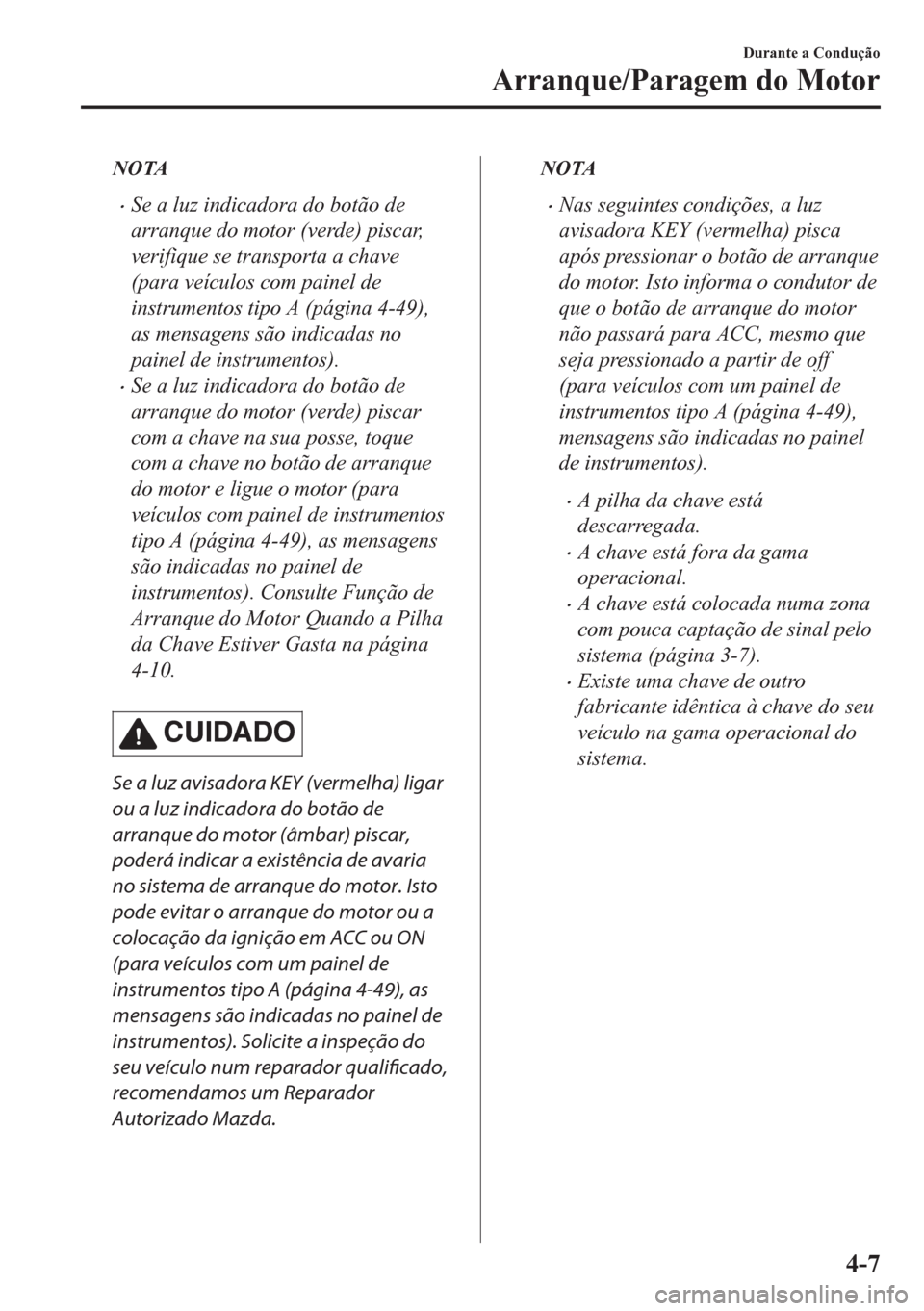

NOTA
•Se a luz indicadora do botão de
arranque do motor (verde) piscar,
verifique se transporta a chave
(para veículos com painel de
instrumentos tipo A (página 4-49),
as mensagens são indicadas no
painel de instrumentos).
•Se a luz indicadora do botão de
arranque do motor (verde) piscar
com a chave na sua posse, toque
com a chave no botão de arranque
do motor e ligue o motor (para
veículos com painel de instrumentos
tipo A (página 4-49), as mensagens
são indicadas no painel de
instrumentos). Consulte Função de
Arranque do Motor Quando a Pilha
da Chave Estiver Gasta na página
4-10.
CUIDADO
Se a luz avisadora KEY (vermelha) ligar
ou a luz indicadora do botão de
arranque do motor (âmbar) piscar,
poderá indicar a existência de avaria
no sistema de arranque do motor. Isto
pode evitar o arranque do motor ou a
colocação da ignição em ACC ou ON
(para veículos com um painel de
instrumentos tipo A (página 4-49), as
mensagens são indicadas no painel de
instrumentos). Solicite a inspeção do
seu veículo num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
NOTA
•Nas seguintes condições, a luz
avisadora KEY (vermelha) pisca
após pressionar o botão de arranque
do motor. Isto informa o condutor de
que o botão de arranque do motor
não passará para ACC, mesmo que
seja pressionado a partir de off
(para veículos com um painel de
instrumentos tipo A (página 4-49),
mensagens são indicadas no painel
de instrumentos).
•A pilha da chave está
descarregada.
•A chave está fora da gama
operacional.
•A chave está colocada numa zona
com pouca captação de sinal pelo
sistema (página 3-7).
•Existe uma chave de outro
fabricante idêntica à chave do seu
veículo na gama operacional do
sistema.
Durante a Condução
Arranque/Paragem do Motor
4-7

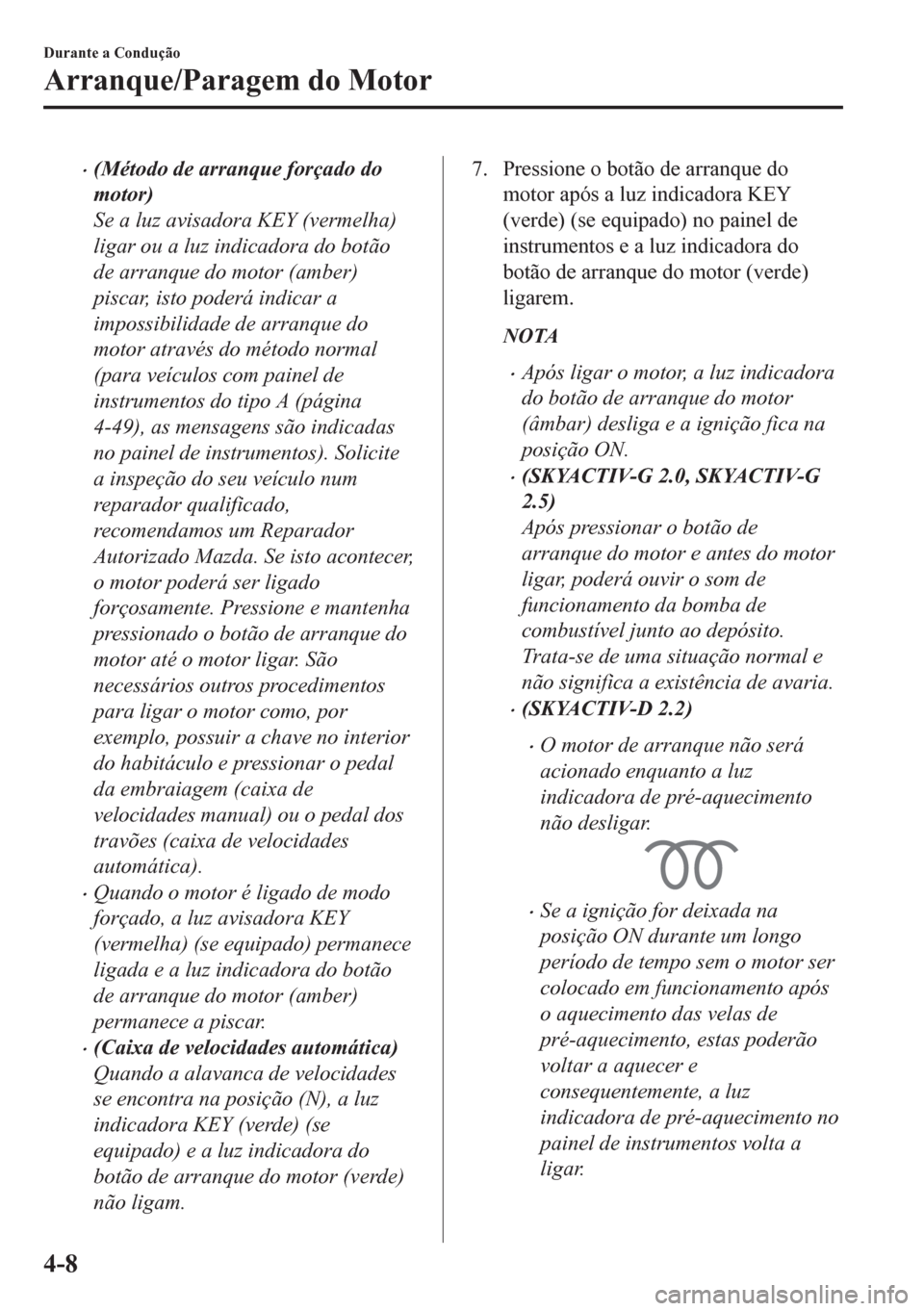

•(Método de arranque forçado do
motor)
Se a luz avisadora KEY (vermelha)
ligar ou a luz indicadora do botão
de arranque do motor (amber)
piscar, isto poderá indicar a
impossibilidade de arranque do
motor através do método normal
(para veículos com painel de
instrumentos do tipo A (página
4-49), as mensagens são indicadas
no painel de instrumentos). Solicite
a inspeção do seu veículo num
reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se isto acontecer,
o motor poderá ser ligado
forçosamente. Pressione e mantenha
pressionado o botão de arranque do
motor até o motor ligar. São
necessários outros procedimentos
para ligar o motor como, por
exemplo, possuir a chave no interior
do habitáculo e pressionar o pedal
da embraiagem (caixa de
velocidades manual) ou o pedal dos
travões (caixa de velocidades
automática).
•Quando o motor é ligado de modo
forçado, a luz avisadora KEY
(vermelha) (se equipado) permanece
ligada e a luz indicadora do botão
de arranque do motor (amber)
permanece a piscar.
•(Caixa de velocidades automática)
Quando a alavanca de velocidades
se encontra na posição (N), a luz
indicadora KEY (verde) (se
equipado) e a luz indicadora do
botão de arranque do motor (verde)
não ligam.
7. Pressione o botão de arranque do
motor após a luz indicadora KEY
(verde) (se equipado) no painel de
instrumentos e a luz indicadora do
botão de arranque do motor (verde)
ligarem.
NOTA
•Após ligar o motor, a luz indicadora
do botão de arranque do motor
(âmbar) desliga e a ignição fica na
posição ON.
•(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
Após pressionar o botão de
arranque do motor e antes do motor
ligar, poderá ouvir o som de
funcionamento da bomba de
combustível junto ao depósito.
Trata-se de uma situação normal e
não significa a existência de avaria.
•(SKYACTIV-D 2.2)
•O motor de arranque não será
acionado enquanto a luz
indicadora de pré-aquecimento
não desligar.
•Se a ignição for deixada na
posição ON durante um longo
período de tempo sem o motor ser
colocado em funcionamento após
o aquecimento das velas de
pré-aquecimento, estas poderão
voltar a aquecer e
consequentemente, a luz
indicadora de pré-aquecimento no
painel de instrumentos volta a
ligar.
Durante a Condução
Arranque/Paragem do Motor
4-8

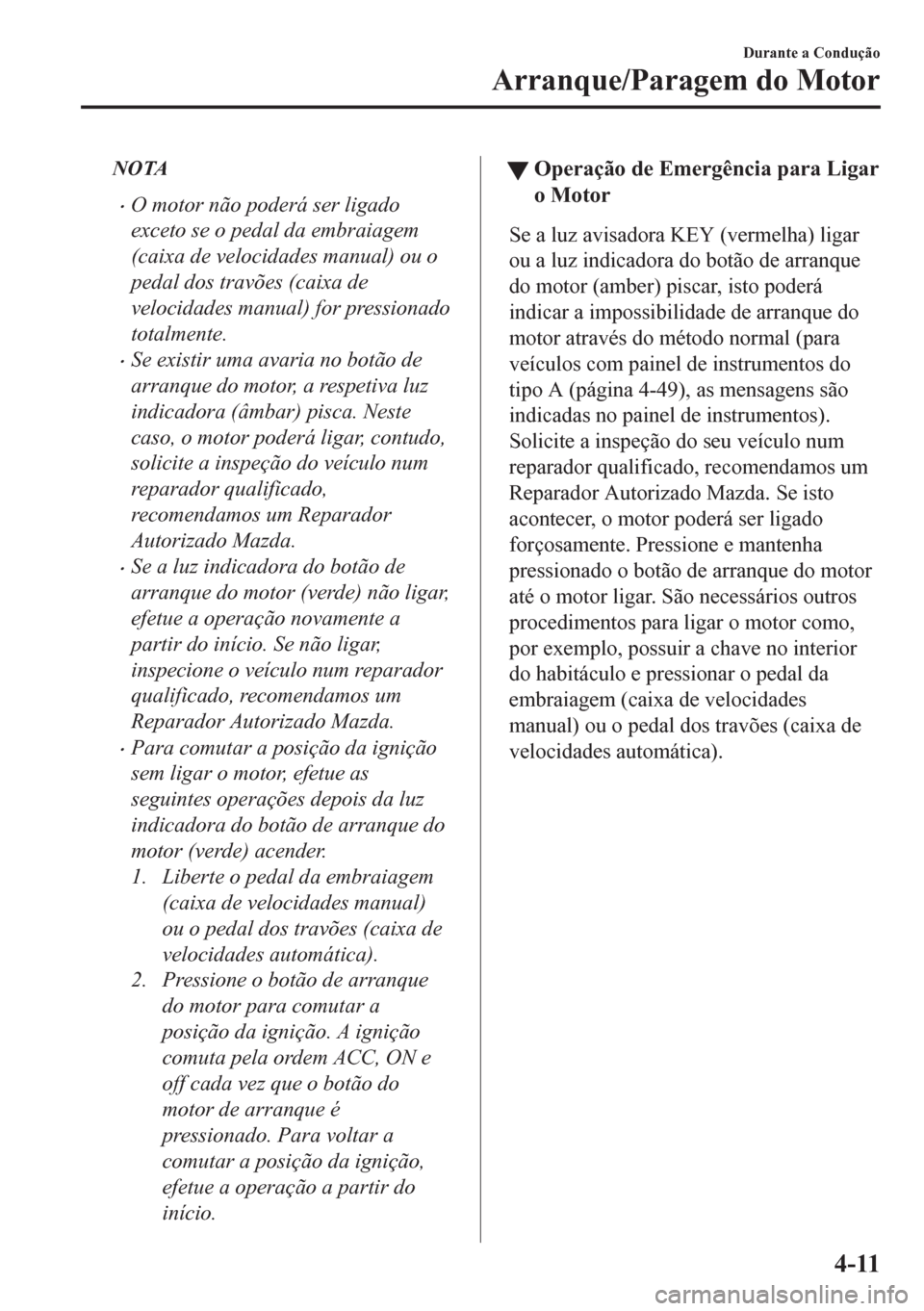

NOTA
•O motor não poderá ser ligado
exceto se o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de
velocidades manual) for pressionado
totalmente.
•Se existir uma avaria no botão de
arranque do motor, a respetiva luz
indicadora (âmbar) pisca. Neste
caso, o motor poderá ligar, contudo,
solicite a inspeção do veículo num
reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
•Se a luz indicadora do botão de
arranque do motor (verde) não ligar,
efetue a operação novamente a
partir do início. Se não ligar,
inspecione o veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
•Para comutar a posição da ignição
sem ligar o motor, efetue as
seguintes operações depois da luz
indicadora do botão de arranque do
motor (verde) acender.
1. Liberte o pedal da embraiagem
(caixa de velocidades manual)
ou o pedal dos travões (caixa de
velocidades automática).
2. Pressione o botão de arranque
do motor para comutar a
posição da ignição. A ignição
comuta pela ordem ACC, ON e
off cada vez que o botão do
motor de arranque é
pressionado. Para voltar a
comutar a posição da ignição,
efetue a operação a partir do
início.
tOperação de Emergência para Ligar
o Motor
Se a luz avisadora KEY (vermelha) ligar
ou a luz indicadora do botão de arranque
do motor (amber) piscar, isto poderá
indicar a impossibilidade de arranque do
motor através do método normal (para
veículos com painel de instrumentos do
tipo A (página 4-49), as mensagens são
indicadas no painel de instrumentos).
Solicite a inspeção do seu veículo num
reparador qualificado, recomendamos um
Reparador Autorizado Mazda. Se isto
acontecer, o motor poderá ser ligado
forçosamente. Pressione e mantenha
pressionado o botão de arranque do motor
até o motor ligar. São necessários outros
procedimentos para ligar o motor como,
por exemplo, possuir a chave no interior
do habitáculo e pressionar o pedal da
embraiagem (caixa de velocidades
manual) ou o pedal dos travões (caixa de
velocidades automática).
Durante a Condução
Arranque/Paragem do Motor
4-11

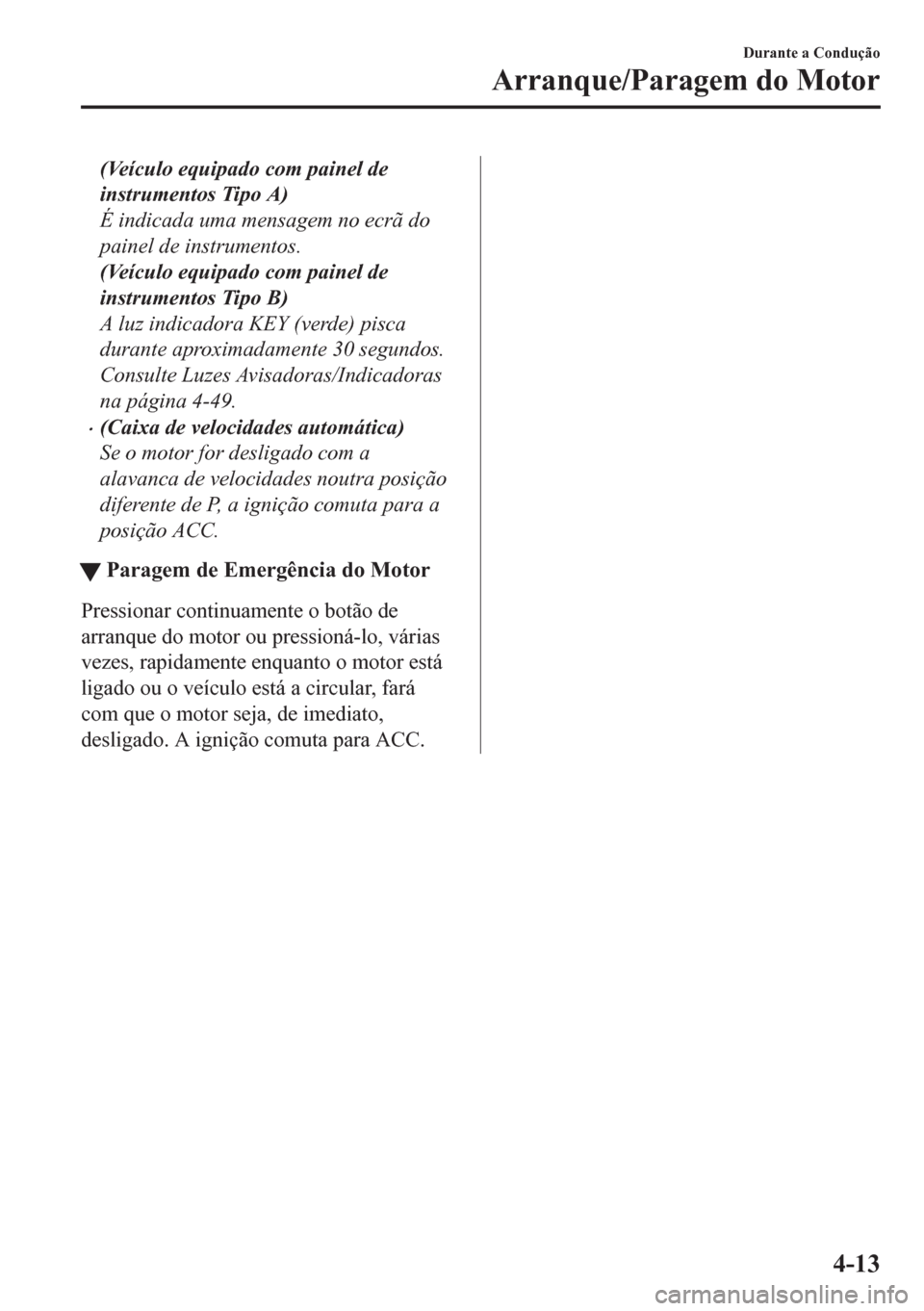

(Veículo equipado com painel de
instrumentos Tipo A)
É indicada uma mensagem no ecrã do
painel de instrumentos.
(Veículo equipado com painel de
instrumentos Tipo B)
A luz indicadora KEY (verde) pisca
durante aproximadamente 30 segundos.
Consulte Luzes Avisadoras/Indicadoras
na página 4-49.
•(Caixa de velocidades automática)
Se o motor for desligado com a
alavanca de velocidades noutra posição
diferente de P, a ignição comuta para a
posição ACC.
tParagem de Emergência do Motor
Pressionar continuamente o botão de
arranque do motor ou pressioná-lo, várias
vezes, rapidamente enquanto o motor está
ligado ou o veículo está a circular, fará
com que o motor seja, de imediato,
desligado. A ignição comuta para ACC.
Durante a Condução
Arranque/Paragem do Motor
4-13

Indicador Aviso Página
*Luz Avisadora do Sistema de Monitorização da Pressão dos Pneus*1
A piscar
7-35
Liga
7-44
(Amber/Branco)
*Indicação de Aviso KEYAmber
7-35
Branco
7-44
(Vermelha)
*Luz Avisadora KEY*1
Liga
7-35
A piscar
7-44
(Âmbar)
*Luz Avisadora i-stop*17-35
(Âmbar)*Indicação de Aviso i-ELOOP7-35
(Âmbar)
*Luz Avisadora/Indicação de Aviso do Sistema de Controlo das Luzes de
Máximos(HBC)*17-35
*Luz Avisadora/Indicação de Aviso dos Faróis LED Adaptativos (ALH)*17-35
*Indicação de Aviso do Sistema de Monitorização do Ângulo Morto (BSM)7-35
(Âmbar)
*Indicação de Aviso do Alerta de Concentração do Condutor (DAA)7-35
(Âmbar)
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar
Mazda (MRCC)7-35
*Indicação de Aviso do Controlo da Velocidade de Cruzeiro de Radar
Mazda com função Stop & Go (MRCC com função Stop & Go)7-35
(Âmbar)
*Indicação de Aviso do Assistente de Faixa de Rodagem (LAS) e Sistema
de Aviso de Saída de Faixa de Rodagem (LDWS)7-35
Luz Avisadora de Farol LED*17-35
(Âmbar)
*Luz Avisadora/Indicação de Aviso da Ajuda Inteligente à Travagem/Ajuda
Inteligente à Travagem em Cidade (SBS/SCBS)*17-44
Luz Avisadora/Indicação de Aviso de Baixo Nível de Combustível 7-44
*Luz Avisadora do Nível do Óleo do Motor*17-44
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-51

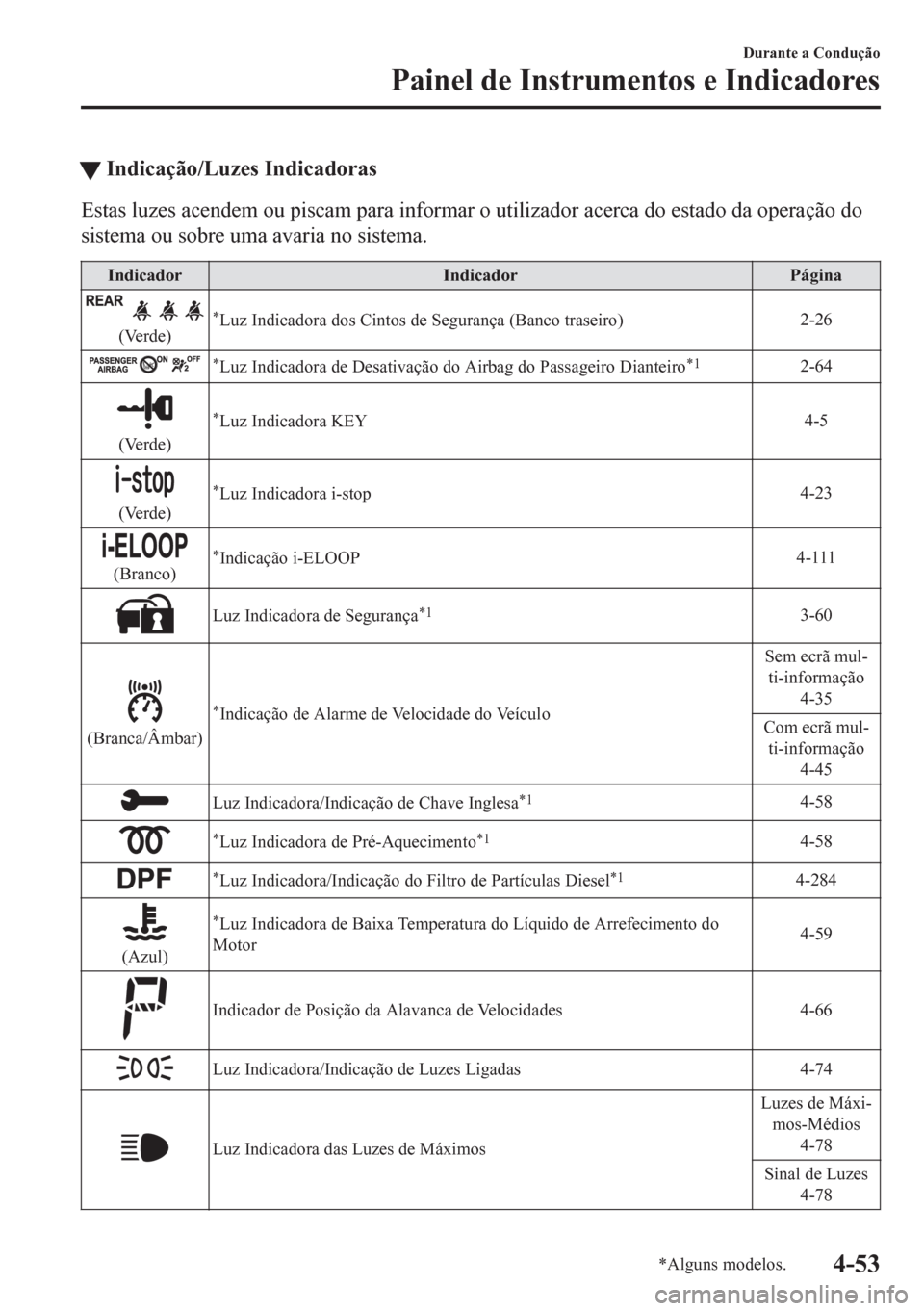

tIndicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Indicador Página
(Verde)*Luz Indicadora dos Cintos de Segurança (Banco traseiro)2-26
*Luz Indicadora de Desativação do Airbag do Passageiro Dianteiro*12-64
(Verde)
*Luz Indicadora KEY4-5
(Verde)
*Luz Indicadora i-stop4-23
(Branco)*Indicação i-ELOOP4-111
Luz Indicadora de Segurança*13-60
(Branca/Âmbar)
*Indicação de Alarme de Velocidade do VeículoSem ecrã mul-
ti-informação
4-35
Com ecrã mul-
ti-informação
4-45
Luz Indicadora/Indicação de Chave Inglesa*14-58
*Luz Indicadora de Pré-Aquecimento*14-58
*Luz Indicadora/Indicação do Filtro de Partículas Diesel*14-284
(Azul)
*Luz Indicadora de Baixa Temperatura do Líquido de Arrefecimento do
Motor4-59
Indicador de Posição da Alavanca de Velocidades 4-66
Luz Indicadora/Indicação de Luzes Ligadas 4-74
Luz Indicadora das Luzes de MáximosLuzes de Máxi-
mos-Médios
4-78
Sinal de Luzes
4-78
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-53

As seguintes condições indicam que o
nível de carga da pilha é reduzido:
•A luz indicadora KEY (verde) no painel
de instrumentos pisca durante 30
segundos após desligar o motor (para
veículos com painel de instrumentos
tipo A (página 4-49), as mensagens são
indicadas no painel de instrumentos).
•O sistema não opera e a luz indicadora
de funcionamento no comando
transmissor não pisca quando os botões
são pressionados.
•A gama operacional do sistema é
reduzida.
Para evitar danos na chave, recomendamos
a substituição da pilha num Reparador
Autorizado Mazda. Se tomar a iniciativa
de substituir a pilha, siga as seguintes
instruções.
Substituição da pilha da chave
1. Pressione o manípulo e puxe a chave
auxiliar.
Manípulo
2. Insira uma chave de fendas plana
envolvida com fita adesiva no sentido
da seta e abra ligeiramente a tampa.
Tampa
3. Insira a chave de fendas na folga e
deslize-a no sentido da seta.
Tampa
Folga
4. Insira uma chave de fendas plana
envolvida com fita adesiva no sentido
da seta e remova a tampa.
Tampa
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-44
