MAZDA MODEL CX-5 2018 Priročnik za lastnika (in Slovenian)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2018Pages: 811, PDF Size: 11.88 MB
Page 611 of 811
*3 Za nekatere evropske države je tovarniško prednastavljen prilagodljiv interval. Podrobnejše nasvete dobite v
prodajno-servisnem centru Mazda. Prilagodljiva nastavitev je mogo þa samo, þe vozila ve þinoma ne
uporabljate v naslednjih okoliš þinah.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
Ko je enkrat izbrana prilagodljiva nastavitev, vozilo izra þunava preostalo življenjsko dobo olja glede na pogoje
delovanja motorja in vas opozori na potrebno menjavo olja z opozorilno lu þko (simbol klju þa) na instrumentni
ploš þi.
Po menjavi olja je treba ponastaviti podatke o motornem olju, ne glede na sporo þilo in opozorilno lu þko s
simbolom klju þa.
*4 ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, menjajte motorno olje in oljni filter vsakih 10.000
km ali pogosteje.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
d) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
e) Vožnja pri zelo visokih temperaturah
f) Dolgotrajna gorska vožnja
*5 ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, menjajte motorno olje in oljni filter vsakih 5.000
km ali 6 mesecev.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
d) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
e) Vožnja pri zelo visokih temperaturah
f) Dolgotrajna gorska vožnja
*6 Za motor SKYACTIV-D 2.2 je treba po menjavi olja ponastaviti podatke o motornem olju, ne glede na
sporo þilo in opozorilno lu þko s simbolom klju þa.
*7 Dolijte nov aditiv AdBlue® v posodo za se þnino.*8 ýe letno prevozite ve þ kot 10.000 km, v posodo dolijte nov aditiv AdBlue®.
ýe letno prevozite manj kot 10.000 km, izpraznite posodo in jo nato napolnite z novim aditivom AdBlue®.*9 Pregledati je treba tudi pogonske jermene klimatske naprave, þe so vgrajeni.
ýe pri pretežni uporabi vozila velja katera od naslednjih okoliš þin, preglejte pogonske jermene vsakih 20.000
km ali 12 mesecev.
a) Vožnja po prašnih podro þjih
b) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
c) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
d) Vožnja pri zelo visokih temperaturah
e) Dolgotrajna gorska vožnja
*10 Pri menjavi hladilne teko þine je priporo þljiva uporaba FL-22. Uporaba druge hladilne teko þine kot FL-22
lahko resno poškoduje motor in hladilni sistem.
*11 Preverite nivo elektrolita v akumulatorju, specifi þno težo in zunanji videz. Akumulator v zatesnjenem ohišju
zahteva le zunanji pregled videza.
*12 ýe se zavore uporabljajo nadpovpre þno (npr. trajna hitra vožnja ali gorska vožnja ali vožnja v zelo vlažnih
klimatskih pogojih), menjajte zavorno teko þino enkrat letno.
*13 Olje morate zamenjati, þe je bila katera od komponent potopljena v vodo.*14 Izmenjavanje koles je priporo þljivo na vsakih 10.000 km.*15 Rok uporabe tesnilnega sredstva kompleta za zasilno popravilo pnevmatike morate preverjati letno. Tesnilno
sredstvo morate zamenjati, preden rok pote þe.
Vzdrževanje in nega
Redno vzdrževanje
6-5
Page 612 of 811
tRazen Evrope
Izrael
Interval vzdrževanjaŠtevilo mesecev ali kilometrov (kar nastopi prej)
meseci 12 24 36 48 60 72 84 96 108 120 132 144
×1.000 km 15 30 45 60 75 90 105 120 135 150 165 180
Vžigalne sve þke zamenjati vsakih 120.000 km ali 6 let.
filter goriva Zamenjati vsakih 135.000 km.
izlo þevalnik vode ( þe je vgrajen) III
vodi in priklju þki za gorivo IIIIII
Pogonski jermeni
*1IIIIIIIIIIII
Motorno olje in oljni filter
*2RRRRRRRRRRRR
Zra þni filter
*3CCCRCCCRCCCR
sistem hlajenja IIIIII
Hladilna teko þina
*4zamenjati po 195.000 km ali 10 letih; nato vsakih 90.000 km
ali 5 let.
Akumulator
*5IIIIIIIIIIII
vodi, priklju þki in spoji zavornega sistema IIIIIIIIIIII
Zavorna teko þina
*6IRIRIRIRIRIR
ro þna zavora IIIIIIIIIIII
servo zavore (oja þevalnik zavorne mo þi) in
priklju þkiIIIIIIIIIIII
kolutne zavore IIIIIIIIIIII
delovanje krmilnega mehanizma in drogovja I I I I I I
Olje zadnjega diferenciala
*7
olje pogonskega sistema*7
vzdolžni hod vzmetenja sprednjih in zadnjih ko-
les, krogelnih zgibov in ležajev kolesIIIIIIIIIIII
manšete pogonskih gredi I I I I
izpušni sistem in toplotni š þitniki pregledati vsakih 75.000 km.
vijaki in matice na karoseriji in podvozju TTTTTTTTTTTT
stanje karoserije (rja, korozija, prerjavenje) letni pregled.
filter zraka v kabini ( þe je vgrajen) RRRRRR
pnevmatike (vklju þno z nadomestno) (tlak v
pnevmatikah po potrebi nastaviti)IIIIIIIIIIII
Komplet za hitro zasilno popravilo pnevmatike
( þe je del opreme)
*8letni pregled.
Vzdrževanje in nega
Redno vzdrževanje
6-6
Page 613 of 811
Oznake v tabeli
I: Pregled: Pregled in po potrebi þiš þenje, popravilo, nastavitev, dopolnitev ali zamenjava.
R: Zamenjava
L: Namazati
C: O þistiti
T: Zategniti
D: Osušiti
Opombe
*1 Pregledati je treba tudi pogonske jermene klimatske naprave, þe so vgrajeni.
ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, preglejte pogonske jermene vsakih 10.000 km ali
pogosteje.
a) Vožnja po prašnih podro þjih
b) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
c) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
d) Vožnja pri zelo visokih temperaturah
e) Dolgotrajna gorska vožnja
*2 ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, menjajte motorno olje in oljni filter vsakih 10.000
km ali pogosteje.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
d) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
e) Vožnja pri zelo visokih temperaturah
f) Dolgotrajna gorska vožnja
*3 ýe se vozilo uporablja na zelo prašnih ali peš þenih podro þjih, je treba pogosteje þistiti in po potrebi menjati
zra þni filter.
*4 Pri menjavi hladilne teko þine je priporo þljiva uporaba FL-22. Uporaba druge hladilne teko þine kot FL-22
lahko resno poškoduje motor in hladilni sistem.
*5 Preverite nivo elektrolita v akumulatorju, specifi þno težo in zunanji videz. Akumulator v zatesnjenem ohišju
zahteva le zunanji pregled videza.
*6 ýe se zavore uporabljajo nadpovpre þno (npr. trajna hitra vožnja ali gorska vožnja ali vožnja v zelo vlažnih
klimatskih pogojih), menjajte zavorno teko þino enkrat letno.
*7 Olje morate zamenjati, þe je bila katera od komponent potopljena v vodo.*8 Rok uporabe tesnilnega sredstva kompleta za zasilno popravilo pnevmatike morate preverjati letno. Tesnilno
sredstvo morate zamenjati, preden rok pote þe.
Vzdrževanje in nega
Redno vzdrževanje
6-7
Page 614 of 811
Ne velja za Izrael/Rusija/Belorusija/Azerbajdžan/Kazahstan
Interval vzdrževa-
njaŠtevilo mesecev ali kilometrov (kar nastopi prej)
meseci 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5
motorno olje
*1
Razen spod-
njih državRRRRRRRRRRRRRRRR
Gruzija/
Armenija/
Kambodža/
Gabon/
Gana/
Kamerun/
Burundi/
Mozambik/
Mongolijazamenjati vsakih 5.000 km ali 6 mesecev.
Tanzanija zamenjati vsakih 3.000 km ali 3 mesecev.
filter motornega
olja
*1
Razen spod-
njih državRRRRRRRRRRRRRRRR
Gruzija/
Armenija/
Kambodžazamenjati vsakih 10.000 km ali na 1 leto.
Gabon/
Gana/
Kamerun/
Burundi/
Mozambik/
Mongolijazamenjati vsakih 5.000 km ali 6 mesecev.
Tanzanija zamenjati vsakih 3.000 km ali 3 mesecev.
filter goriva Zamenjati vsakih 60.000 km.
Sistem goriva
*2*3Ustrezne dr-
žave*4Vsakih 10.000 km o þistite sistem za oskrbo z gorivom z originalnim Maz-
dinim þistilom za usedline.
vžigalne sve þke
*5Zamenjati vsakih 120.000 km.
izlo þevalnik vode ( þe je vgrajen) IIIIIIII
SKYACTIV-D 2.2
motorno olje
*1*6
Razen spod-
njih državRRRRRRRRRRRRRRRR
Malezija/
Filipinizamenjati vsakih 5.000 km ali 6 mesecev.
filter motornega
olja
*1
Razen spod-
njih državRRRRRRRRRRRRRRRR
Malezija/
Filipinizamenjati vsakih 10.000 km ali na 1 leto.
Vzdrževanje in nega
Redno vzdrževanje
6-8
Page 615 of 811
Interval vzdrževa-
njaŠtevilo mesecev ali kilometrov (kar nastopi prej)
meseci 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
filter gorivaRazen spod-
njih državRRRR
Malezija/
FilipiniRRRRRRRR
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 2.2
Pogonski jermeni
*7IIIIIIIIIIIIIIII
sistem hlajenja IIIIIIII
Hladilna teko þina
*8zamenjati po 200.000 km ali 10 letih; nato vsakih 100.000 km ali 5 let.
Zra þni filter
*9
Razen spod-
njih državCCRCCRCC
Gruzija/
ArmenijaCRCRCRCR
vodi in priklju þki za gorivo IIIIIIII
Akumulator
*10IIIIIIII
vodi, priklju þki in spoji zavornega
sistemaIIIIIIII
Zavorna teko þina
*11IIIRIIIRIIIRIIIR
ro þna zavora IIIIIIIIIIIIIIII
servo zavore (oja þevalnik zavorne
mo þi) in priklju þkiIIIIIIII
kolutne zavore IIIIIIIIIIIIIIII
delovanje krmilnega mehanizma in
drogovjaIIIIIIII
Olje ro þnega menjalnika R
Olje zadnjega diferenciala
*12
olje pogonskega sistema*12
vzdolžni hod vzmetenja sprednjih
in zadnjih koles, krogelnih zgibov
in ležajev kolesIIIIIIII
manšete pogonskih gredi I I I I
izpušni sistem in toplotni š þitniki pregledati vsakih 80.000 km.
vijaki in matice na karoseriji in
podvozjuTTTTTTTT
stanje karoserije (rja, korozija, pre-
rjavenje)letni pregled
filter zraka v kabini ( þe je vgrajen)RRRRRRRR
Vzdrževanje in nega
Redno vzdrževanje
6-9
Page 616 of 811

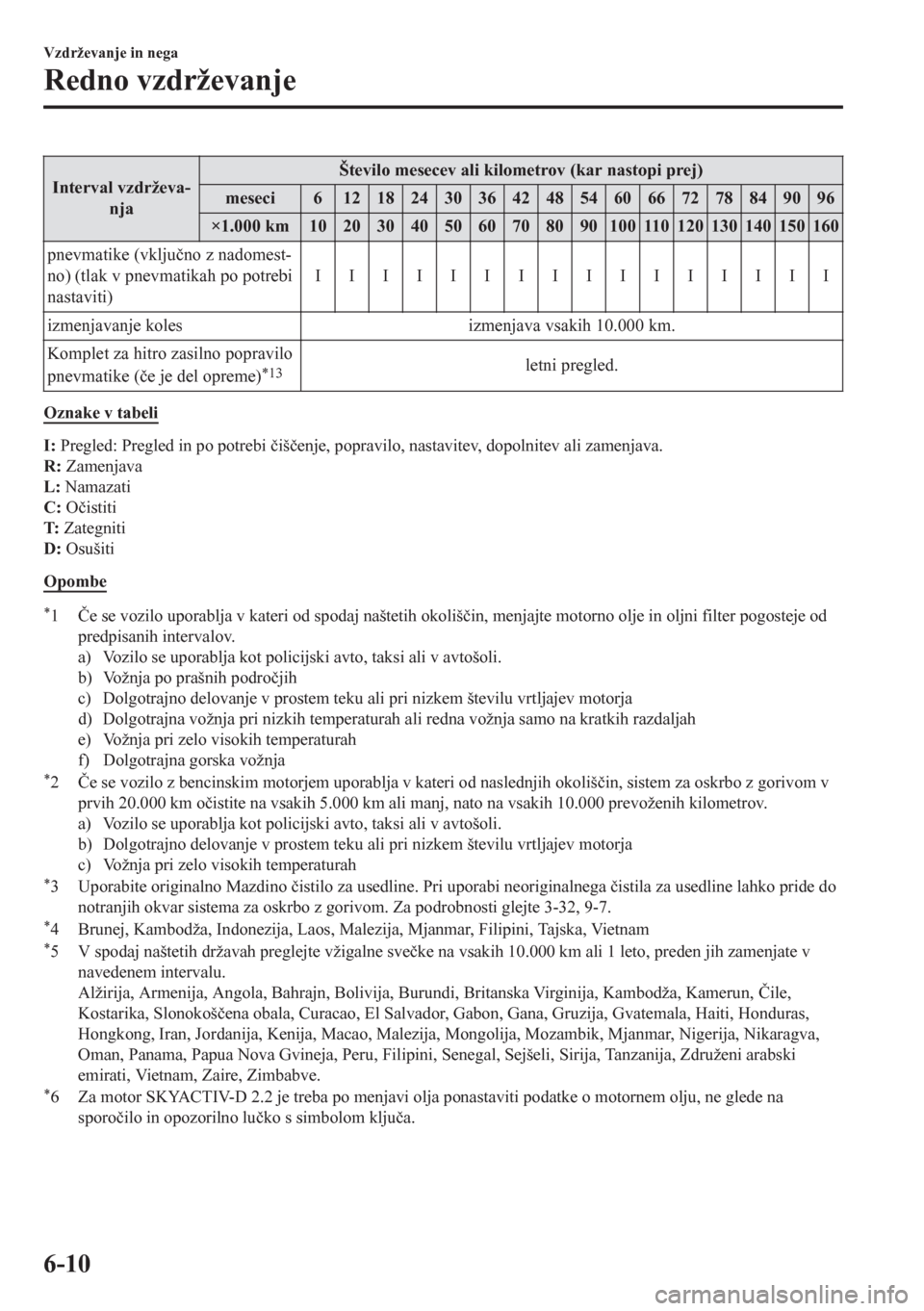

Interval vzdrževa-
njaŠtevilo mesecev ali kilometrov (kar nastopi prej)
meseci 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
pnevmatike (vklju þno z nadomest-
no) (tlak v pnevmatikah po potrebi
nastaviti)IIIIIIIIIIIIIIII
izmenjavanje koles izmenjava vsakih 10.000 km.
Komplet za hitro zasilno popravilo
pnevmatike ( þe je del opreme)
*13letni pregled.
Oznake v tabeli
I: Pregled: Pregled in po potrebi þiš þenje, popravilo, nastavitev, dopolnitev ali zamenjava.
R: Zamenjava
L: Namazati
C: O þistiti
T: Zategniti
D: Osušiti
Opombe
*1 ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, menjajte motorno olje in oljni filter pogosteje od
predpisanih intervalov.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih podro þjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
d) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
e) Vožnja pri zelo visokih temperaturah
f) Dolgotrajna gorska vožnja
*2 ýe se vozilo z bencinskim motorjem uporablja v kateri od naslednjih okoliš þin, sistem za oskrbo z gorivom v
prvih 20.000 km o þistite na vsakih 5.000 km ali manj, nato na vsakih 10.000 prevoženih kilometrov.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
c) Vožnja pri zelo visokih temperaturah
*3 Uporabite originalno Mazdino þistilo za usedline. Pri uporabi neoriginalnega þistila za usedline lahko pride do
notranjih okvar sistema za oskrbo z gorivom. Za podrobnosti glejte 3-32, 9-7.
*4 Brunej, Kambodža, Indonezija, Laos, Malezija, Mjanmar, Filipini, Tajska, Vietnam*5 V spodaj naštetih državah preglejte vžigalne sve þke na vsakih 10.000 km ali 1 leto, preden jih zamenjate v
navedenem intervalu.
Alžirija, Armenija, Angola, Bahrajn, Bolivija, Burundi, Britanska Virginija, Kambodža, Kamerun, ýile,
Kostarika, Slonokoš þena obala, Curacao, El Salvador, Gabon, Gana, Gruzija, Gvatemala, Haiti, Honduras,
Hongkong, Iran, Jordanija, Kenija, Macao, Malezija, Mongolija, Mozambik, Mjanmar, Nigerija, Nikaragva,
Oman, Panama, Papua Nova Gvineja, Peru, Filipini, Senegal, Sejšeli, Sirija, Tanzanija, Združeni arabski
emirati, Vietnam, Zaire, Zimbabve.
*6 Za motor SKYACTIV-D 2.2 je treba po menjavi olja ponastaviti podatke o motornem olju, ne glede na
sporo þilo in opozorilno lu þko s simbolom klju þa.
Vzdrževanje in nega
Redno vzdrževanje
6-10
Page 617 of 811
*7 Pregledati je treba tudi pogonske jermene klimatske naprave, þe so vgrajeni.
ýe se vozilo uporablja v kateri od spodaj naštetih okoliš þin, preglejte pogonske jermene pogosteje od
predpisanih intervalov.
a) Vožnja po prašnih podro þjih
b) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
c) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
d) Vožnja pri zelo visokih temperaturah
e) Dolgotrajna gorska vožnja
*8 Pri menjavi hladilne teko þine je priporo þljiva uporaba FL-22. Uporaba druge hladilne teko þine kot FL-22
lahko resno poškoduje motor in hladilni sistem.
*9 ýe se vozilo uporablja na zelo prašnih ali peš þenih podro þjih, je treba pogosteje þistiti in po potrebi menjati
zra þni filter.
*10 Preverite nivo elektrolita v akumulatorju, specifi þno težo in zunanji videz. ýe vozilo uporabljate v zelo vro þih
ali zelo mrzlih krajih, preverjajte nivo elektrolita v akumulatorju, specifi þno težo in videz vsakih 10.000 km ali
6 mesecev. Akumulator v zatesnjenem ohišju zahteva le zunanji pregled videza.
*11 ýe se zavore uporabljajo nadpovpre þno (npr. trajna hitra vožnja ali gorska vožnja ali vožnja v zelo vlažnih
klimatskih pogojih), menjajte zavorno teko þino enkrat letno.
*12 Olje morate zamenjati, þe je bila katera od komponent potopljena v vodo.*13 Rok uporabe tesnilnega sredstva kompleta za zasilno popravilo pnevmatike morate preverjati letno. Tesnilno
sredstvo morate zamenjati, preden rok pote þe.
Vzdrževanje in nega
Redno vzdrževanje
6-11
Page 618 of 811
Nadzor vzdrževanja
tNadzor vzdrževanja (avdio naprava tip A)
Na voljo je menjava olja - “Oil Change” s prilagodljivo nastavitvijo*1. Podrobnejše nasvete
dobite v prodajno-servisnem centru Mazda
*2. Ko je izbran prilagodljiv interval menjave
motornega olja, zasveti opozorilna lu þka (simbol klju þa) na instrumentni ploš þi, þe je do
menjave olja manj kot 1.000 km, oz. je preostalo še manj kot 15 dni (kar nastopi prej).
Na þin za ponastavitev
Pri izklopljenem kontaktu pritisnite in zadržite gumb za osvetlitev instrumentne ploš þe, nato
vklopite kontakt. Gumb za osvetlitev instrumentne ploš þe držite pritisnjen ve þ kot 5 sekund.
Glavna opozorilna lu þka utripa še nekaj sekund po zaklju þeni ponastavitvi.
Gumb za osvetlitev armaturne plošče
*1 Na voljo je prilagodljiva nastavitev intervala menjave motornega olja (samo nekateri
modeli). Glede na pogoje delovanja motorja ra þunalnik vozila izra þuna preostalo
življenjsko dobo motornega olja.
*2 Ko je izbran prilagodljiv interval menjave motornega olja, je treba sistem ponastaviti ob
vsaki menjavi motornega olja, ne glede na sporo þilo in opozorilno lu þko s simbolom
klju þa.
Vzdrževanje in nega
Redno vzdrževanje
6-12
Page 619 of 811

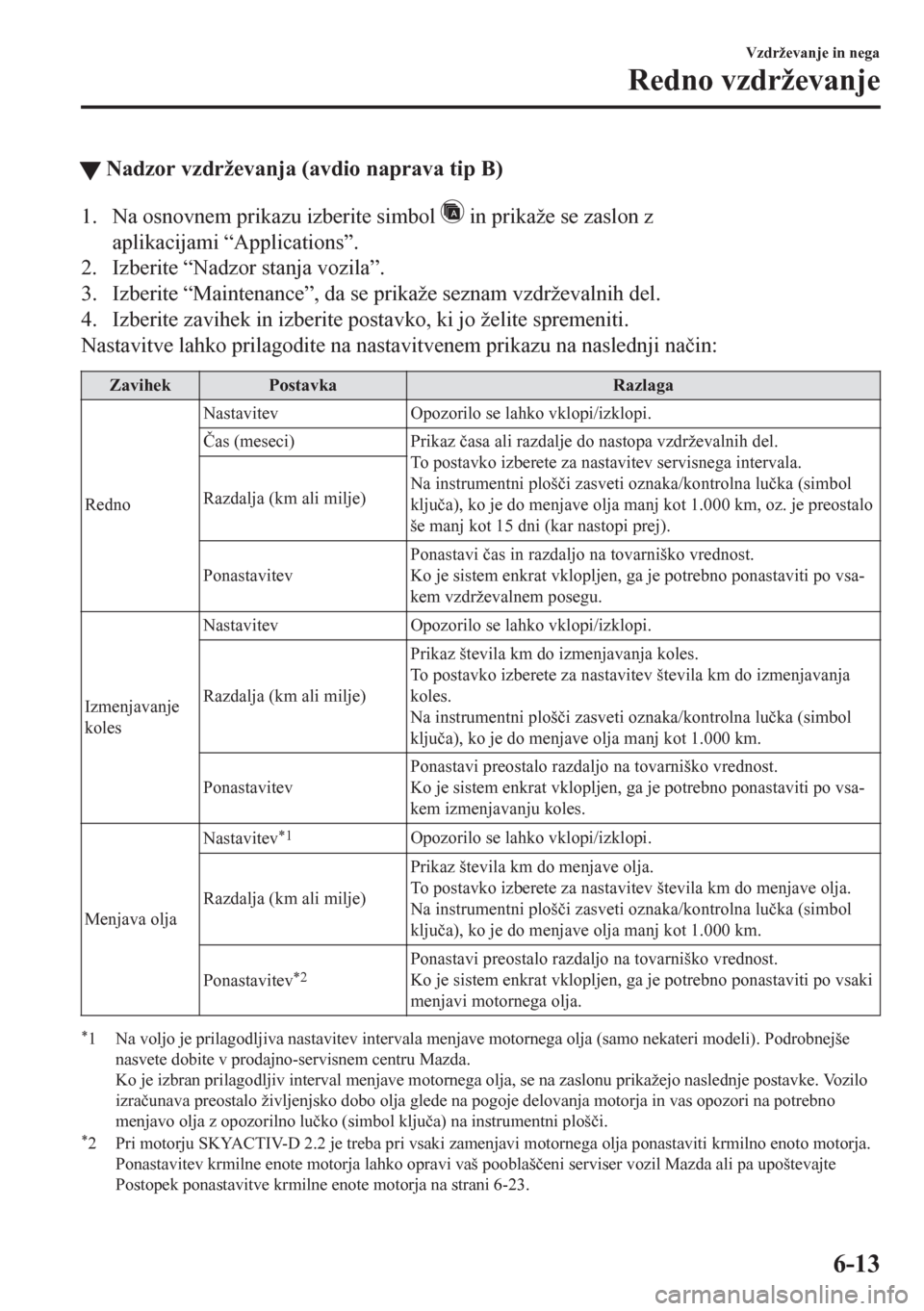

tNadzor vzdrževanja (avdio naprava tip B)
1. Na osnovnem prikazu izberite simbol in prikaže se zaslon z
aplikacijami “Applications”.
2. Izberite “Nadzor stanja vozila”.
3. Izberite “Maintenance”, da se prikaže seznam vzdrževalnih del.
4. Izberite zavihek in izberite postavko, ki jo želite spremeniti.
Nastavitve lahko prilagodite na nastavitvenem prikazu na naslednji na þin:
Zavihek Postavka Razlaga
RednoNastavitev Opozorilo se lahko vklopi/izklopi.
ýas (meseci) Prikaz þasa ali razdalje do nastopa vzdrževalnih del.
To postavko izberete za nastavitev servisnega intervala.
Na instrumentni ploš þi zasveti oznaka/kontrolna lu þka (simbol
klju þa), ko je do menjave olja manj kot 1.000 km, oz. je preostalo
še manj kot 15 dni (kar nastopi prej). Razdalja (km ali milje)
PonastavitevPonastavi þas in razdaljo na tovarniško vrednost.
Ko je sistem enkrat vklopljen, ga je potrebno ponastaviti po vsa-
kem vzdrževalnem posegu.
Izmenjavanje
kolesNastavitev Opozorilo se lahko vklopi/izklopi.
Razdalja (km ali milje)Prikaz števila km do izmenjavanja koles.
To postavko izberete za nastavitev števila km do izmenjavanja
koles.
Na instrumentni ploš þi zasveti oznaka/kontrolna lu þka (simbol
klju þa), ko je do menjave olja manj kot 1.000 km.
PonastavitevPonastavi preostalo razdaljo na tovarniško vrednost.
Ko je sistem enkrat vklopljen, ga je potrebno ponastaviti po vsa-
kem izmenjavanju koles.
Menjava oljaNastavitev
*1Opozorilo se lahko vklopi/izklopi.
Razdalja (km ali milje)Prikaz števila km do menjave olja.
To postavko izberete za nastavitev števila km do menjave olja.
Na instrumentni ploš þi zasveti oznaka/kontrolna lu þka (simbol
klju þa), ko je do menjave olja manj kot 1.000 km.
Ponastavitev
*2Ponastavi preostalo razdaljo na tovarniško vrednost.
Ko je sistem enkrat vklopljen, ga je potrebno ponastaviti po vsaki
menjavi motornega olja.
*1 Na voljo je prilagodljiva nastavitev intervala menjave motornega olja (samo nekateri modeli). Podrobnejše
nasvete dobite v prodajno-servisnem centru Mazda.
Ko je izbran prilagodljiv interval menjave motornega olja, se na zaslonu prikažejo naslednje postavke. Vozilo
izra þunava preostalo življenjsko dobo olja glede na pogoje delovanja motorja in vas opozori na potrebno
menjavo olja z opozorilno lu þko (simbol klju þa) na instrumentni ploš þi.
*2 Pri motorju SKYACTIV-D 2.2 je treba pri vsaki zamenjavi motornega olja ponastaviti krmilno enoto motorja.
Ponastavitev krmilne enote motorja lahko opravi vaš pooblaš þeni serviser vozil Mazda ali pa upoštevajte
Postopek ponastavitve krmilne enote motorja na strani 6-23.
Vzdrževanje in nega
Redno vzdrževanje
6-13
Page 620 of 811
Zavihek Postavka Razlaga
Menjava oljaŽIv. doba olja (%)Prikaz preostale življenjske dobe motornega olja do menjave
olja.
Na instrumentni ploš þi zasveti oznaka/kontrolna lu þka (simbol
klju þa), ko je zaradi trajnosti olja do menjave manj kot 1.000
km, oz. je preostalo še manj kot 15 dni (kar nastopi prej).
PonastavitevPonastavi preostalo življenjsko dobo olja na 100 %.
Po vsaki menjavi olja je potrebno sistem ponastaviti.
Vzdrževanje in nega
Redno vzdrževanje
6-14
