4WD MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish)

[x] Cancel search | Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2018
Pages: 811, PDF Size: 11.77 MB

Page 148 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) VIKTIGT
Var uppmärksam på skillnader i belastningar från släpvagn vid körning med släpvagn på
höga höjder. För höjder över 1 000 m måste alltid belastningen från en släpvagn reduceras
m

Page 149 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) Stigning upp till 8 % (Tyskland/Österrike)
MODELLTOTAL SLÄPVAGNS-
VIKTFORDONETS
SAMMANLAG-
DA VIKT
Motor VäxellådaEmissions-
nivåDrivsys-
temSläpvagn
utan bromsSläpvagn
med bromsSläpvagn med
b

Page 150 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) Israel/Stigning upp till 12 %
MODELLTOTAL SLÄPVAGNS-
VIKTFORDONETS
SAMMANLAG-
DA VIKT
Motor VäxellådaEmissions-
nivåDrivsys-
temSläpvagn
utan bromsSläpvagn
med bromsSläpvagn med
broms
SKYACTIV-

Page 266 of 811

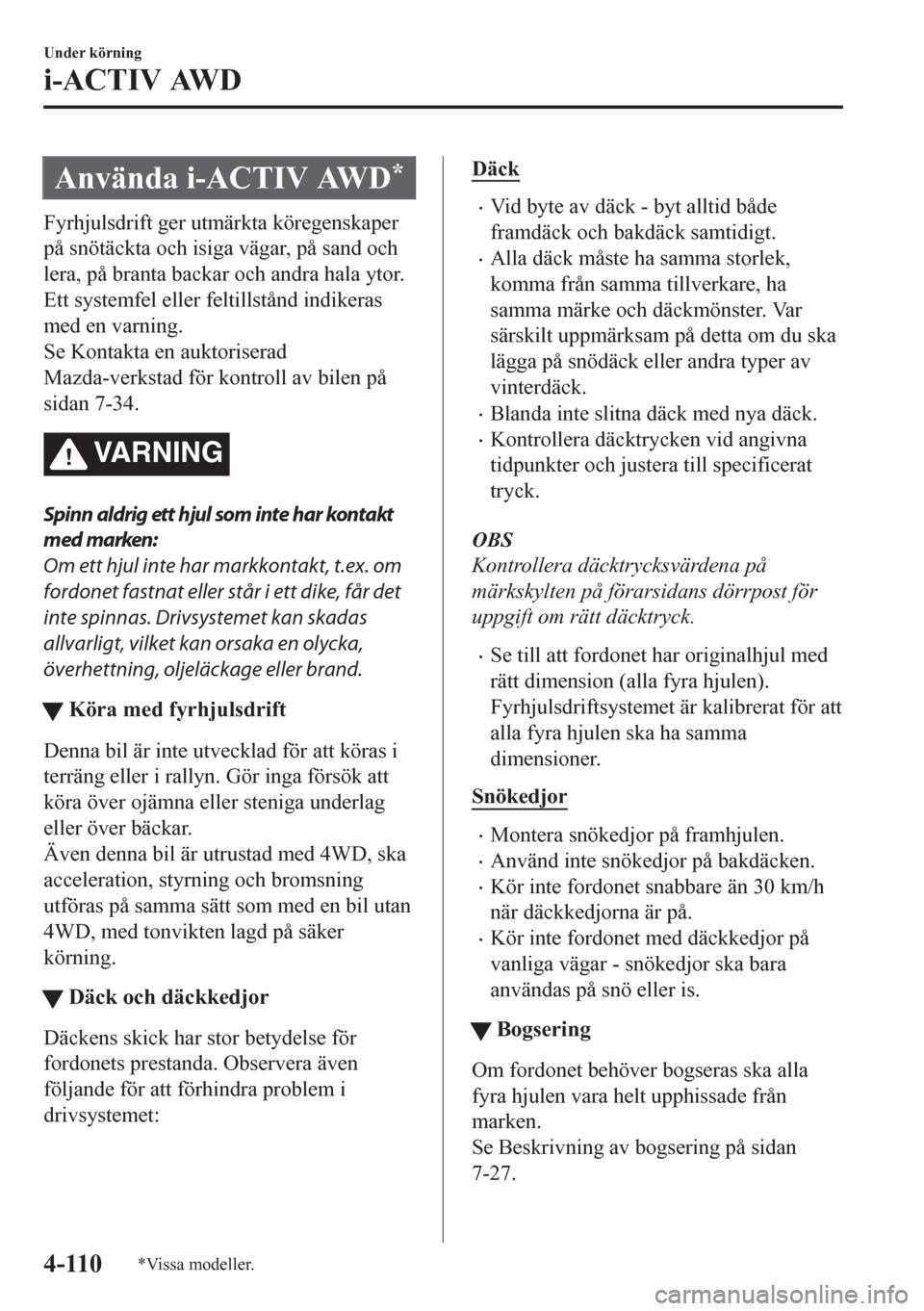

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) Använda i-ACTIV AWD*
Fyrhjulsdrift ger utmärkta köregenskaper
på snötäckta och isiga vägar, på sand och
lera, på branta backar och andra hala ytor.
Ett systemfel eller feltillstånd indikeras

Använda i-ACTIV AWD*
Fyrhjulsdrift ger utmärkta köregenskaper
på snötäckta och isiga vägar, på sand och
lera, på branta backar och andra hala ytor.
Ett systemfel eller feltillstånd indikeras
med en varning.
Se Kontakta en auktoriserad
Mazda-verkstad för kontroll av bilen på
sidan 7-34.
VARNING
Spinn aldrig ett hjul som inte har kontakt
med marken:
Om ett hjul inte har markkontakt, t.ex. om
fordonet fastnat eller står i ett dike, får det
inte spinnas. Drivsystemet kan skadas
allvarligt, vilket kan orsaka en olycka,
överhettning, oljeläckage eller brand.
tKöra med fyrhjulsdrift
Denna bil är inte utvecklad för att köras i
terräng eller i rallyn. Gör inga försök att
köra över ojämna eller steniga underlag
eller över bäckar.
Även denna bil är utrustad med 4WD, ska
acceleration, styrning och bromsning
utföras på samma sätt som med en bil utan
4WD, med tonvikten lagd på säker
körning.
tDäck och däckkedjor
Däckens skick har stor betydelse för
fordonets prestanda. Observera även
följande för att förhindra problem i
drivsystemet:
Däck
•Vid byte av däck - byt alltid både
framdäck och bakdäck samtidigt.
•Alla däck måste ha samma storlek,
komma från samma tillverkare, ha
samma märke och däckmönster. Var
särskilt uppmärksam på detta om du ska
lägga på snödäck eller andra typer av
vinterdäck.
•Blanda inte slitna däck med nya däck.
•Kontrollera däcktrycken vid angivna
tidpunkter och justera till specificerat
tryck.
OBS
Kontrollera däcktrycksvärdena på
märkskylten på förarsidans dörrpost för
uppgift om rätt däcktryck.
•Se till att fordonet har originalhjul med
rätt dimension (alla fyra hjulen).
Fyrhjulsdriftsystemet är kalibrerat för att
alla fyra hjulen ska ha samma
dimensioner.
Snökedjor
•Montera snökedjor på framhjulen.
•Använd inte snökedjor på bakdäcken.
•Kör inte fordonet snabbare än 30 km/h
när däckkedjorna är på.
•Kör inte fordonet med däckkedjor på
vanliga vägar - snökedjor ska bara
användas på snö eller is.
tBogsering
Om fordonet behöver bogseras ska alla
fyra hjulen vara helt upphissade från
marken.
Se Beskrivning av bogsering på sidan
7-27.
Under körning
i-ACTIV AWD
4-110*Vissa modeller.

Page 703 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) Beskrivning av bogsering
Det är lämpligt att låta en auktoriserad
Mazda-verkstad eller bärgningsföretag
bogsera bilen.

För att undvika skador på bilen är det
viktigt att lyfta och bogsera de

Page 713 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) Signal Varning
Kontrollera mo-
torn-lampaOm lampan tänds under körning kan det vara något fel på bilen. Det är viktigt att lägga
märke till körförhållandena när lampan tänds. Rådfråga en

Signal Varning
Kontrollera mo-
torn-lampaOm lampan tänds under körning kan det vara något fel på bilen. Det är viktigt att lägga
märke till körförhållandena när lampan tänds. Rådfråga en kunnig reparatör. Vi rekom-
menderar en auktoriserad Mazda-verkstad.
Kontrollera motorn-lampan kan tändas i följande fall:
•Bränslenivån i tanken är mycket låg eller närmar sig tom tank.•Något är fel på motorns elektriska system.•Något är fel på avgassystemet.
Om kontrollera motorlampan förblir tänd eller blinkar – kör inte med hög hastighet, och
kontakta snarast en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
VARNING
Koppla inte bort batterikablarna om lampan för motorkontroll tänds.
Om batterikablarna kopplas bort och sedan ansluts igen kan motorn skadas och fatta eld.
Varningsindikering/
varningslampa för
automatväxellåda
*
Indikeringen/lampan tänds vid problem i växellådan.
VIKTIGT
Om automatväxellådans varningsindikering/lampa tänds finns det ett elektriskt problem i
växellådan. Om du fortsätter att köra din Mazda i detta tillstånd kan det uppstå skador på
växellådan. Låt bilen kontrolleras av en kunnig reparatör så snart som möjligt. Vi rekom‐
menderar en auktoriserad Mazda-verkstad.
Varningsindikering
för fyrhjulsdrift*
”4WD system malfunction” (Fel på 4WD-system) visas
Indikeringen visas under följande förhållanden. Det kan finnas ett fel i systemet. Låt bilen
kontrolleras av en kunnig reparatör så snart som möjligt. Vi rekommenderar en auktorise-
rad Mazda-verkstad.
•När det är fel i fyrhjulsdriftsystemet.•När det är stor skillnad i däckstorleken fram och bak.
”4WD system high-load” (Hög belastning på 4WD-system) visas
Indikeringen visas under följande förhållanden. Parkera bilen på en säker plats och kon-
trollera att varningsindikeringslampan slocknar, kör sedan fordonet igen. Kontakta en
kunnig reparatör om indikeringen visas konstant. Vi rekommenderar en auktoriserad
Mazda-verkstad.
•När differentialoljetemperaturen är onormalt hög.•När det är stor skillnad mellan framhjulens och bakhjulens rotation, t.ex. när du försö-
ker lossa fordonet från lera.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-37

Page 782 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) Specifikationer
tMotor
Bensinmotor
ArtikelSpecifikation
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Typ DOHC-16V radmotor, 4 cylindrar
Cylinderdiameter ×
slaglängd83,5 × 91,2 mm 89,0 × 100 mm
Volym 1 998 ml 2 4

Page 785 of 811

MAZDA MODEL CX-5 2018 Ägarmanual (in Swedish) tKapaciteter
(ungefärlig volym)
Artikel Kapacitet
MotoroljaSKYACTIV-G 2.0Med oljefilterbyte 4,2 l
Utan oljefilterbyte 4,0 l
SKYACTIV-G 2.5Med oljefilterbyte 4,5 l
Utan oljefilterbyte 4,3 l
SKYACTIV-D
