▼Marge d'erreur entre la surface de la route à l'écran et la surface réelle de la route
Il peut y avoir une certaine marge d'erreur entre la surface de la route apparaissant à l'écran
et la surface réelle de la route. Une marge d' erreur dans la distance perçue pourrait conduire
à un accident, soyez donc conscient des conditions suivantes qui peuvent plus facilement
produire des erreurs dans la distance perçue.

Le véhicule s'incline en raison du po ids des passagers et de la cargaison.
Si le véhicule est incliné, les obstructions détectées par une caméra peuvent apparaître plus
loin ou plus près qu’elles ne le sont en réalité.
Caméra avant
Obstruction
Marge d’erreur
En cours de conduite
i-ACTIVSENSE
4-219
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Caméra latérale
Obstruction
Marge d’erreur
Caméra arrière
Obstruction Marge d’erreur

La route monte ou descend de manière abru
pte à l'avant ou à l'arrière du véhicule.
Si la route monte ou descend de manière abrupte à l'avant ou à l'arrière du véhicule, les
obstructions détectées par la caméra peuvent sembler plus éloignées ou plus proches
qu’elles ne le sont réellement.
En cours de conduite
i-ACTIVSENSE
4-220
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

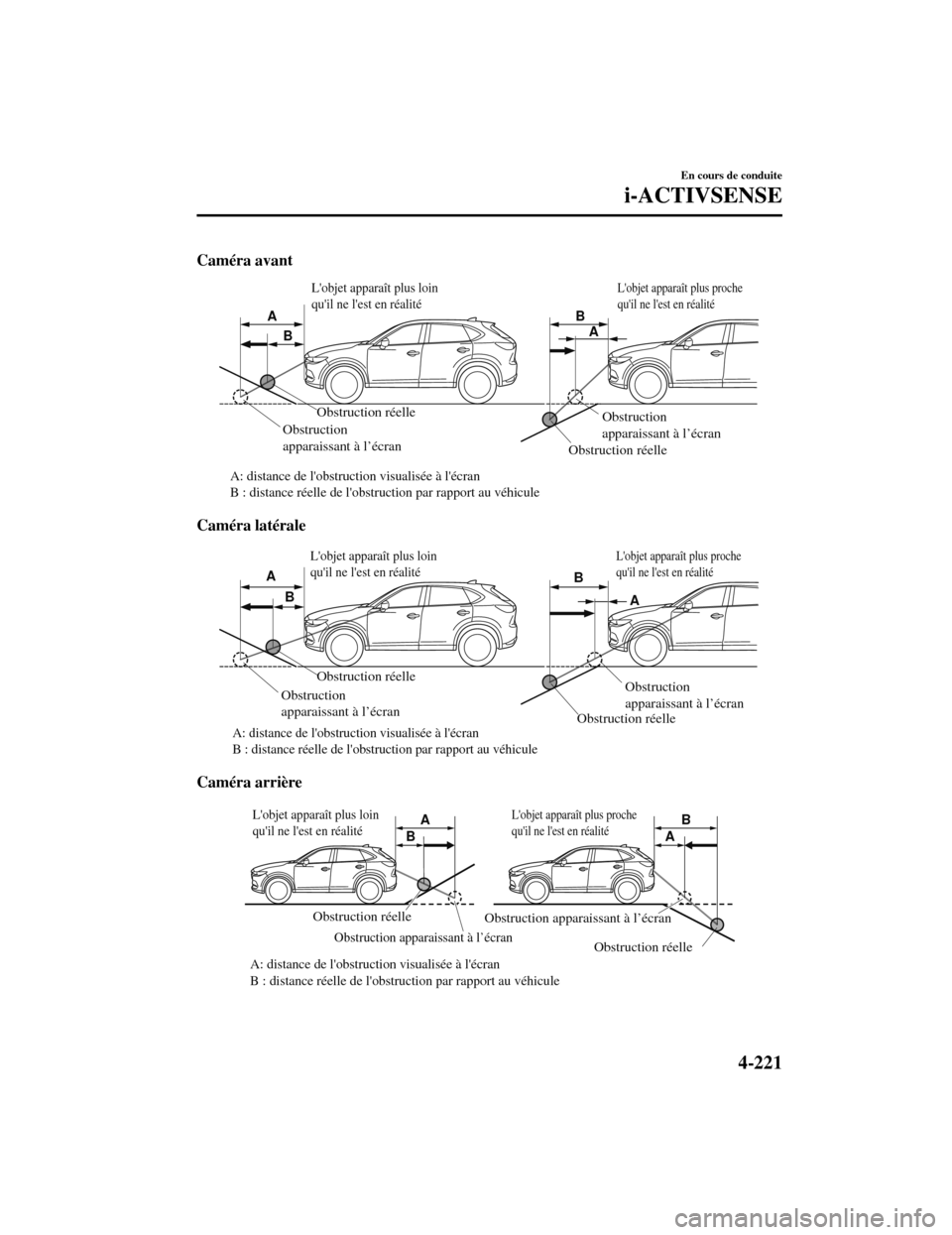

Caméra avant
Obstruction réelleObstruction réelle
A: distance de l'obstruction visualisée à l'écran
B : distance réelle de l'obstruction par rapport au véhicule
Obstruction
apparaissant à l’écran Obstruction
apparaissant à l’écran
L'objet apparaît plus loin
qu'il ne l'est en réalitéL'objet apparaît plus proche
qu'il ne l'est en réalité
A A
B B
Caméra latérale
Obstruction réelle
Obstruction réelle
A: distance de l'obstruction visualisée à l'écran
B : distance réelle de l'obstruction par rapport au véhicule
Obstruction
apparaissant à l’écran Obstruction
apparaissant à l’écran
L'objet apparaît plus loin
qu'il ne l'est en réalitéL'objet apparaît plus proche
qu'il ne l'est en réalité
A
A
B B
Caméra arrière
Obstruction réelle
Obstruction réelle
A: distance de l'obstruction visualisée à l'écran
B : distance réelle de l'obstruction par rapport au véhicule
Obstruction apparaissant à l’écran
Obstruction apparaissant à l’écran
L'objet apparaît plus loin
qu'il ne l'est en réalitéL'objet apparaît plus proche
qu'il ne l'est en réalitéA
A
B B
En cours de conduite
i-ACTIVSENSE
4-221
CX-5_8HH5-FC-19A_Edition1
2018-12-13 11:30:09

REMARQUE
Si le véhicule est en pente, les obstructions détectées par la caméra peuvent apparaître plus
loin ou plus près qu’elles ne le sont en réalité.

Objet tridimensionnel à l'avant ou à l'arrière du véhicule
Étant donné que les lignes de guidage d’extr émité avant du véhicule ou les lignes de
guidage de distance (caméra arrière) sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
Caméra latérale
(Condition réelle)
(Affichage à l'écran)
Caméra arrière
A
A
B
B
C
C
(Condition réelle)
Distance détectée sur l'écran A > B > C Distance réelle B > C = A (Affichage à l'écran)
▼
Indication de problème dans le système
Indication sur l’affichage central
CauseMesures correctives à pren-
dre
“Aucun signal d’image reçu” s'affiche L'unité de commande peut être endom-
magée.Faire inspecter votre véhicule
par un concessionnaire agréé
Mazda.
L’écran est tout noir et rien n’appa raît La caméra peut être endommagée.
En cours de conduite
i-ACTIVSENSE
4-222
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Caméra de détection avant (FSC)*
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du rétroviseur et est utilisée par les systèmes suivants.
Système de commande des feux de route (HBC)
Système d'aide au suivi de voie (LAS)/Avertisseur de changement de file (LDWS)
Système de reconnaissance des panneaux de signalisation (TSR)
Aide au freinage intelligent en mode urbain avancée (Advanced SCBS)
Aide au freinage intelligent en mode urbain (SCBS)
Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop
& Go)
Assistance au freinage intelligent (SBS)
Caméra de détection avant (FSC)
La caméra de détection avant (FSC) détermine les conditions devant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La distance à laquelle la caméra de
détection avant (FSC) peut détecter les obj ets varie selon les conditions environnantes.
PRUDENCE
Ne pas modifier la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas détecter
correctement les véhicules se trouvant devant vous. Ceci entraînera un dysfonctionnement ou
une opération erronée du système, ce qui pourrait causer un accident grave.
ATTENTION
 Ne pas apposer des accessoires, des autocollants ou des
films sur le pare-brise à proximité
de la caméra de détection avant (FSC).
Si la zone devant l'objectif de la caméra de détection avant (FSC) est obstruée, cela résultera
en ce que le système ne pourra pas bien fo nctionner. Par conséquent, chaque système peut
ne pas fonctionner normalement ce qui pourrait résulter en un accident inattendu.
En cours de conduite
i-ACTIVSENSE
*Certains modèles.4-223
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Ne pas démonter ou
modifier la caméra de détection avant (FSC).
Le désassemblage ou la modification de la caméra de détection avant (FSC) provoquera
une anomalie ou un fonctionnement erroné. Par conséquent, chaque système peut ne pas
fonctionner normalement ce qui pourrait résulter en un accident inattendu.
 Adhérer aux mises en garde suivantes pour assurer le fonctionnement correct de la caméra
de détection avant (FSC).
 Veiller à ne pas rayer l'objectif de la caméra de détection avant (FSC) et à ce qu'elle ne se
salisse pas.
 Ne pas retirer le couvercle de la caméra de détection avant (FSC).
 Ne pas placer d'objets reflétant la lumière sur le tableau de bord.
 Toujours maintenir propre le verre du pare-brise autour de la caméra en éliminant les
saletés ou la buée. Utiliser le dégivreur du pare-brise pour en éliminer la buée.
 Consulter un concessionnaire agréé Mazda pour nettoyer la face intérieure du pare-brise
autour de la caméra de détection avant (FSC).
 Consulter un concessionnaire agréé Mazda avant
d'effectuer des réparations autour de la
caméra de détection avant (FSC).
 La caméra de détection avant (FSC) est installée sur le pare-brise. Consulter un
concessionnaire agréé Mazda pour la répara tion et le remplacement de pare-brise.
 Lors du nettoyage du pare-brise, ne pas laisser les nettoyants pour vitre ou
fluides de
nettoyage similaires couler sur l'objectif de la caméra de détection avant (FSC). Par
ailleurs, ne pas toucher l'objectif de la caméra de détection avant (FSC).
 Consulter un concessionnaire agréé Mazda avant d'effectuer des réparations autour du
rétroviseur intérieur.
 Consulter un concessionnaire agréé Mazda pour nettoyer l'objectif de la caméra.
 Ne pas heurter ou exercer une force considérable sur la caméra de détection avant (FSC)
ou sur la zone environnante. Si la camé ra de détection avant (FSC) subit un choc
important, ou en cas de fêlure ou de dommages provoqués par des projections de
graviers ou de débris dans la zone qui l'entoure, cesser d'utiliser les systèmes suivants et
consulter un concessionnaire agréé Mazda.
 Système de commande des feux de route (HBC)
 Système d'aide au suivi de voie (LAS)/Avertisseur de changement de file (LDWS)
 Système de reconnaissance des panneaux de signalisation (TSR)
 Aide au freinage intelligent en mo de urbain avancée (Advanced SCBS)
 Aide au freinage intelligent en mode urbain (SCBS)
 Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction
Stop & Go)
 Assistance au freinage intelligent (SBS)
 L'orientation de la caméra de détection avant (FSC) a été ajustée avec précision. Ne pas
modifier la position d'installation de la caméra de détection avant (FSC) ni la retirer.
Sinon, cela peut entraîner de s dommages ou une anomalie.
En cours de conduite
i-ACTIVSENSE
4-224
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Toujours utiliser des pneus qui soient de la taille
spécifiée et de même fabricant, marque et
conception de bande de roulement sur toutes les roues. De plus, ne pas utiliser de pneus
ayant des motifs d' usure sensiblement
différents sur le même véhicule, car le système
risquerait de ne pas fonctionner normalement.
 La caméra de détection avant (FSC) inclut une fonction de détection de pare-brise sale et en
informe le conducteur. Toutefois, selon les cond itions, il est possible qu'elle ne détecte pas
des sacs en plastique, de la glace ou de la ne ige sur le pare-brise. Dans ce cas, le système ne
peut pas déterminer précisément la présence d'un véhicule devant vous et il est possible
qu'il ne fonctionne pas normalement. Toujours conduire prudemment et faire attention à la
route devant soi.
REMARQUE
Dans les cas suivants, la caméra de détection avant (FSC) ne détecte pas les gros objets
cible correctement, et chaque système peut ne pas être en mesure de fonctionner
normalement.
La hauteur du véhicule situé devant vous est basse.
Le véhicule que vous conduisez roule à la même vitesse que le véhicule devant vous.
Les phares ne sont pas allumés pendant la nuit ou lors de la traversée d'un tunnel.
Il se peut que dans les cas suivants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement.
Dans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.
Le lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il
pleut.
Glace, brouillard, neige, gel, pluie, poussière ou objets étrangers tels que des sacs en
plastique coincés sur le pare-brise.
Des camions équipés de plateaux de chargement bas et des véhicules avec un profil
particulièrement bas ou élevé.
Lors d'une conduite près de murs sans motif (y compris les clôtures et les murs rayés
longitudinalement).
Les feux arrière du véhicule qui se trouve devant sont éteints.
Un véhicule est situé hors de la plage d'éclairage des phares.
Le véhicule s'engage dans un virage serré, ou monte ou descend une pente à forte
inclinaison.
Entrée ou sortie d'un tunnel.
Des bagages lourds chargés font s'incliner le véhicule.
Une lumière puissante éclaire l'avant du véhicule (feux arrière ou feux de route de
véhicules venant en sens inverse).
Il y a de nombreux émetteurs de lumière sur le véhicule situé devant vous.
Lorsque le véhicule qui se trouve devant n'est pas équipé de feux arrière ou que ces
derniers sont éteints pendant la nuit.
En cours de conduite
i-ACTIVSENSE
4-225
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Une charge ou des bagages de forme allongée sont chargés sur les longerons du toit et
recouvrent la caméra de détection avant (FSC).
Gaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de
bouches d'égout et de grilles, et eau projetée en l'air.
Lors du remorquage d'un véhicule en panne.
Le véhicule roule avec des pneus ayant une usure sensiblement différente.
Le véhicule roule sur une pente descendante ou une route cabossée.
Présence de flaques d'eau sur la route.
L'environnement est sombre, comme par exemple la nuit, le soir ou le matin, ou dans un
tunnel ou un parking couvert.
La luminosité des phares est réduite ou affaiblie en raison de la poussière ou d'un axe
optique dévié.
L'objet ciblé entre dans l'angle mort de la caméra de détection avant (FSC).
Une personne ou un objet arrive subitement sur la route depuis un angle mort, ou
apparaît juste devant le véhicule.
Le conducteur change de file et s'approche d'un véhicule qui précède.
En cas de conduite extrêmement proche de l'objet ciblé.
Des chaînes de roues ou une roue de secours temporaire sont installées.
Le véhicule situé devant vous a une forme spéciale. Par exemple, un véhicule tirant une
caravane ou une remorque à bateaux, ou un transporteur de véhicules dont les voitures
chargées pointent vers l'arrière.
Si la caméra de détection avant (FSC) ne peut pas fonctionner normalement en raison
d'un contre-jour ou du brouillard, les f onctions associées sont temporairement
interrompues et les voyants d'avertissement suivants s'allument. Ceci n'indique toutefois
pas une anomalie.
Voyant du système de commande des feux de route (HBC) (ambre)
Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)
Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop & Go)
Indication d'avertissement/voyant (orange) d' assistance au freinage intelligent/aide au
freinage intelligent en mode urbain (SBS/SCBS)
Si la caméra de détection avant (FSC) ne peut pas fonctionner normalement en raison de
températures élevées, les fonctions associées sont temporairement interrompues et les
voyants d'avertissement suivants s'allument. Ceci n'indique toutefois pas une anomalie.
Refroidir la zone autour de la caméra de détection avant (FSC), par exemple en activant
le climatiseur.
Voyant du système de commande des feux de route (HBC) (ambre)
En cours de conduite
i-ACTIVSENSE
4-226
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)
Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop & Go)
Indication d'avertissement/voyant (orange) d'assistance au freinage intelligent/aide au
freinage intelligent en mode urbain (SBS/SCBS)
Si la caméra de détection avant (FSC) détecte que le pare-brise est poussiéreux ou embué,
les fonctions associées sont temporairement interrompues et les voyants d'avertissement
suivants s'allument. Ceci n'indique toutef ois pas une anomalie. Retirer la poussière du
pare-brise ou appuyer sur l'interrupteur de dégivrage pour désembuer le pare-brise.
Voyant du système de commande des feux de route (HBC) (ambre)
Indication d'avertissement des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)
Indication d'avertissement du régulateur de vitesse à radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop & Go)
Indication d'avertissement/voyant (orange) d'assistance au freinage intelligent/aide au
freinage intelligent en mode urbain (SBS/SCBS)
S'il y a des fissures reconnaissables ou des dommages causés par des projections de
gravillons ou de débris sur le pare-brise, remplacer toujours le pare-brise. S'adresser à
un concessionnaire agréé Mazda pour le remplacement.
(Avec Aide avancée au freinage intelligent en mode urbain (Advanced SCBS))
La caméra de détection avant (FSC) identifie les piétons lorsque toutes les conditions
suivantes sont remplies :
La taille d'un piéton est comprise entre 1 et 2 mètres.
Un contour, comme la tête, les épaules ou les jambes, peut être déterminé.
Il se peut que dans les cas suiv ants la caméra de détection avant (FSC) ne soit pas en
mesure de détecter des objets cible correctement :
Plusieurs piétons marchent ou il y a des groupes de personnes.
Un piéton se trouve à proximité d’un objet distinct.
Un piéton est accroupi, couché ou ne se tient pas droit.
Un piéton saute soudainement sur la route juste devant le véhicule.
Un piéton ouvre un parapluie ou transporte des bagages ou des objets de grande
taille.
Un piéton est dans un endroit sombre, comme de nuit, ou se fond dans l'arrière-plan,
en portant des vêtements correspondant à la couleur d’arrière-plan.
En cours de conduite
i-ACTIVSENSE
4-227
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09

Capteur radar (avant)*
Votre véhicule est équipé d'un capteur radar (avant).
Les systèmes mentionnés ci-dessous utilisent également le capteur radar (avant).
Système d'assistance de reconnaissance de distance (DRSS)
Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MRCC avec fonction Stop
& Go)
Assistance au freinage intelligent (SBS)
Les fonctions du capteur radar (avant) détectent les ondes radio réfléchies par un véhicule
devant vous ou par un obstacle et sont envoyées par le capteur radar.
Le capteur radar (avant) est monté derrière l'emblème à l'avant.
Capteur radar (avant)
Si “Radar avant obstrué” s'affiche à l'affichage multi-informations du tableau de bord,
nettoyer la zone qui est autour du capteur radar (avant).
AT T E N T I O N
Tenir compte des mises en garde suivantes pour assurer le fonctionnement correct de chaque
système.
 Ne pas mettre d'autocollants (même transparen ts) sur la calandre, sur l'emblème frontal et
autour du capteur radar (avant), et ne pas remplacer la calandre et l'emblème frontal avec
un produit qui ne soit pas authentique et conçu pour utiliser le capteur radar (avant).
 Le capteur radar (avant) intègre une fonction qui détecte l'encrassement de la surface
frontale du capteur radar et qui informe le conducteur; toutefois, en fonction des
conditions, il peut mettre du temps à détecter ou ne pas détecter du tout les sacs de courses
en plastique, le verglas ou la neige. Si cela survient, le système peut ne pas fonctionner
correctement, et donc le capteur radar (avant) doit toujours être propre.
 Ne pas installer de protège-calandre.
 Si la partie frontale du véhicule a été endo mmagée lors d'un accident de circulation, la
position du capteur radar (avant) peut s'être modifiée. Arrêter le système immédiatement et
toujours faire inspecter le véhicule par un concessionnaire agréé Mazda.
En cours de conduite
i-ACTIVSENSE
4-228*Certains modèles.
CX-5_8HH5-FC-19A_Edition1 2018-12-13 11:30:09
