radio MAZDA MODEL CX-7 2007 Manuel du propriétaire (in French)

Black plate (90,1)
Clés avancéesí
Les fonctions à télécommande (système d'ouverture et de démarrage à télécommande)
permettent les opérations suivantes lorsque le conducteur est muni de la clé avancée (page
3-7).
lVerrouillage/déverrouillage des portières et du hayon sans utiliser de clé.
lDémarrage du moteur sans utiliser de clé.
La clé avancée permet de bénéficier d'options supplémentaires par rapport aux fonctions à
télécommande (page 3-15).
lLes opérations suivantes sont possibles en utilisant le système d'ouverture à
télécommande d'une certaine distance (touche de verrouillage/déverrouillage/panique):
lVerrouillage/déverrouillage des portières et du hayon.lOuverture des lève-vitres électriques et du toit ouvrant transparent.lDéclenchement de l'alarme
lVerrouillage/déverrouillage des portières, ou démarrage du moteur en utilisant la clé
auxiliaire.
PRUDENCE
Ne pas laisser les clés dans le véhicule si des enfants s'y trouvent et les garder dans un
endroit où les enfants ne les trouveront pas et ne joueront pas avec:
Le fait de laisser des enfants dans le véhicule avec la clé est dangereux. Cela pourrait
entraîner des blessures ou la mort de quelqu'un. Ces nouveaux types de clé fascinent
les enfants. Ils risquent de jouer avec les lève-vitres électriques ou d'autres
commandes, ou même faire que le véhicule se déplace.
Les ondes radio émises par la clé avancée peuvent perturber le fonctionnement des
équipements médicaux, tels que les stimulateurs cardiaques:
Avant d'utiliser votre clé avancée à proximité de personnes utilisant des équipements
médicaux, demander au fabricant de ces équipements ou à votre médecin si les ondes
radio émises par la clé avancée risquent de perturber leur fonctionnement.
3-2
Bien connaître votre Mazda
íCertains modèles.
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page90
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (92,1)
ATTENTION
lComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne pas
fonctionner correctement dans les conditions suivantes:
lLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
lLa clé avancée est en contact avec ou recouverte par un objet métallique.lLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un PC.lUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
lUn équipement situé à proximité du véhicule émet des ondes radio.lSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
lLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit des
ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils électriques
tels que téléviseur ou PC.
lPour ne pas endommager la clé avancée, NE PAS:
lLaisser tomber la clé avancée.lMouiller la clé avancée.lDémonter la clé avancée.lExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
lPlacer des objets lourds sur la clé avancée.lPasser la clé avancée au nettoyeur à ultrasons.lPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Remplacer la pile lorsque le témoin KEY
(vert) clignote sur le tableau de bord.
Se référer à Avertisseur de clé avancée déchargée à la page 3-20.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé
Mazda. Pour chaque véhicule, 6 clés avancées sont fournies pour bénéficier des
fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page92
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (94,1)
3. Insérer un petit tournevis plat dans
l'interstice et appuyer sur la pile pour la
retirer.
4. Insérer une pile neuve (CR2025 ou
équivalente) avec le pôle positif (
)
orienté du côté de la marque (
)du
capuchon.
5. Fermer le capuchon en le basculant.
Capuchon
6. Réinsérer la clé auxiliaire.
qEntretien
En cas de problème avec les fonctions à
télécommande, s'adresser à un
concessionnaire agréé Mazda.
Si une des clés avancée est perdue ou
volée, apporter les autres clés avancées à
un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la clé avancée perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type sont
réglementés par des lois aux Etats-Unis.
Les changements ou modifications non
spécifiquement approuvés par l'entité
responsable de la conformité peuvent
annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
3-6
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page94
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (95,1)

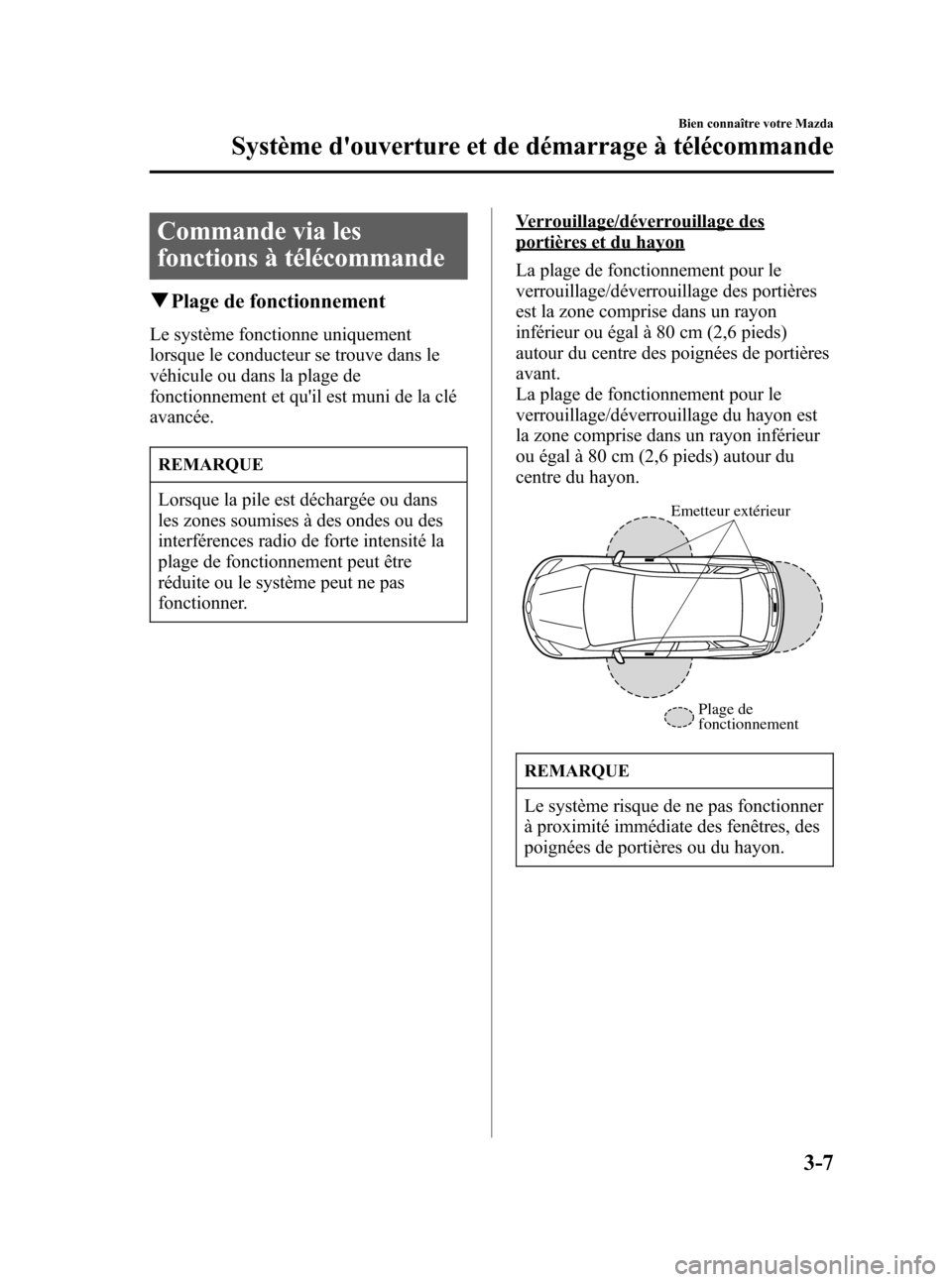

Commande via les
fonctions à télécommande
qPlage de fonctionnement
Le système fonctionne uniquement
lorsque le conducteur se trouve dans le
véhicule ou dans la plage de
fonctionnement et qu'il est muni de la clé
avancée.
REMARQUE
Lorsque la pile est déchargée ou dans
les zones soumises à des ondes ou des
interférences radio de forte intensité la
plage de fonctionnement peut être
réduite ou le système peut ne pas
fonctionner.
Verrouillage/déverrouillage des
portières et du hayon
La plage de fonctionnement pour le
verrouillage/déverrouillage des portières
est la zone comprise dans un rayon
inférieur ou égal à 80 cm (2,6 pieds)
autour du centre des poignées de portières
avant.
La plage de fonctionnement pour le
verrouillage/déverrouillage du hayon est
la zone comprise dans un rayon inférieur
ou égal à 80 cm (2,6 pieds) autour du
centre du hayon.
Emetteur extérieur
Plage de
fonctionnement
REMARQUE
Le système risque de ne pas fonctionner
à proximité immédiate des fenêtres, des
poignées de portières ou du hayon.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-7
CX-7_8V29-EC-06B_Edition2 Page95
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (100,1)
Démarrage du moteur
REMARQUE
lLe démarrage du moteur est
commandé par le système d'allumage
de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Equipements Source d'Interférence
régissant la puissance de la pulsation
du champ électrique des parasites
radio.
lLe conducteur doit être muni de la
clé avancée car celle-ci contient une
puce d'immobilisation qui doit
communiquer avec les commandes
du moteur à une courte distance.
lLorsqu'on démarre le moteur, veiller
à ce que le bouton de démarrage soit
bien fixé avant d'essayer de l'utiliser.
Si le bouton se détache du contacteur
d'allumage, le rattacher en le
poussant sur le contacteur
d'allumage.
1. Le conducteur doit s'assurer qu'il est
bien muni de la clé avancée.
2. Tous les occupants du véhicule doivent
attacher leur ceinture.3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Appuyer sur la pédale de frein.
5. Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
Le démarreur ne fonctionne pas si le
levier sélecteur n'est pas en plage P ou
N.
6. Enfoncer progressivement le bouton de
démarrage bien à fond.
7. Vérifier que le témoin KEY (vert)
s'allume sur le tableau de bord. Le
voyant KEY (rouge) signale qu'il est
impossible de démarrer le moteur (page
3-22).
3-12
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page100
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (107,1)
Voyants et avertisseurs
sonores
qAvertisseur sonore d'anomalie du
système
En cas d'anomalie des fonctions du
système d'entrée sans la clé avancée, le
voyant KEY (rouge) s'allume en continu
sur le combiné d'instruments et des bips
retentiront.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser le
véhicule avec les fonctions à
télécommande. Garer le véhicule dans
un endroit sûr et utiliser la clé auxiliaire
pour continuer la conduite. Faire
inspecter le véhicule chez un
concessionnaire agréé Mazda dès que
possible.
Se référer à Contacteur d'allumage
(page 5-2).
qAvertisseur sonore de bouton de
démarrage pas en position LOCK
Si le bouton de démarrage est en position
ACC et que la portière du conducteur est
ouverte, un bip sonore continu retentit
pour avertir le conducteur que le bouton
de démarrage n'a pas été remis en position
LOCK. Dans ce cas, le systme d'ouverture
à t'élécommande ne fonctionne pas.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
retentira 6 fois et le voyant KEY (rouge)
clignotera en continu lorsque le bouton de
démarrage n'aura pas été remis en position
LOCK pour avertir le conducteur que la
clé avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule:
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière du
conducteur est ouverte et la clé avancée
est retirée du véhicule.
Noter cependant que le bip sonore
retentit en continu si le bouton de
démarrage est en position ACC et que
la portière est ouverte suite à
l'activation du bip d'alarme indiquant
que le bouton de démarrage n'est pas
en position LOCK.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes les
portes sont fermées après que la clé
avancée ait été retirée du véhicule.
REMARQUE
Comme la clé avancée utilise des ondes
radio de faible intensité, l'avertisseur
sonore Clé avancée retirée du véhicule
peut être activé si la clé avancée est
transportée en même temps que des
objets métalliques ou si elle se trouve
dans une zone ou la réception du signal
est mauvaise.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-19
CX-7_8V29-EC-06B_Edition2 Page107
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (116,1)
2. Insérer un tournevis dans la fente et
pousser la languette pour séparer la clé
de l'émetteur.
Languette
3. Insérer un tournevis dans la fente puis
faire levier doucement pour ouvrir la
télécommande.
4. Retirer le pile.
A
5. Installer la nouvelle pile (CR1620 ou
l'équivalent) avec le côté positif (
)
vers le bas.
6. Aligner les couvercles avant et arrière
et appuyer pour fermer la
télécommande.
7. Attacher la clé à l'émetteur.
qEntretien
En cas de problème avec le système
d'ouverture à télécommande, s'adresser à
un concessionnaire agréé Mazda.
Si une des télécommandes est perdue ou
volée, apporter les autres télécommandes
à un concessionnaire agréé Mazda dès que
possible pour un remplacement et pour
rendre la télécommande perdue ou volée
inopérante.
ATTENTION
Les équipements radio de ce type sont
réglementés par des lois aux Etats-Unis.
Les changements ou modifications non
spécifiquement approuvés par l'entité
responsable de la conformité peuvent
annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
3-28
Bien connaître votre Mazda
Portières et serrures
CX-7_8V29-EC-06B_Edition2 Page116
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (143,1)
Système d'immobilisation
(avec la clé avancée)
Le système d'immobilisation en option ne
permet de démarrer le moteur qu'avec une
clé avancée reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
ATTENTION
lLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
lAfin de ne pas endommager la clé,
ne pas:
lLaisser la clé tomber.lMouiller la clé.lExposer la clé à des champs
magnétiques.
lExposer la clé à des températures
élevées, dans des endroits au
soleil comme sur le tableau de
bord ou sur le capot.
ATTENTION
Veiller à ce que ce qui suit ne se
produise pas lorsque vous démarrez le
moteur à l'aide de la clé auxiliaire suite
au déchargement de la pile de la clé
avancée ou un autre
dysfonctionnement. Sinon, le signal
provenant de la clé auxiliaire ne sera
pas reçu correctement et le moteur
risque de ne pas démarrer.
lLa partie métallique d'autres clés ou
des objets métalliques touches à la
clé.
lD'autres clés auxiliaires ou les clés
d'autres véhicules équipés d'un
système d'immobilisation sont en
contact ou à proximité immédiate de
la clé auxiliaire.
lDes équipements contenant des
composants électroniques ou des
cartes à bande magnétique telles que
les cartes bancaires sont à proximité
immédiate de la clé auxiliaire.
Bien connaître votre Mazda
Système de sécurité
3-55
CX-7_8V29-EC-06B_Edition2 Page143
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (145,1)
REMARQUE
lLes signaux d'une station de radio ou
de télévision, d'un émetteur
récepteur, ou d'un téléphone
cellulaire peuvent causer des
interférences au système
d'immobilisation. Si le moteur ne
démarre pas même lorsque la clé
avancée appropriée est utilisée,
vérifier le témoin de sécurité. Si le
témoin de sécurité clignote, tourner
le contacteur d'allumage en position
ACC ou LOCK et attendre quelques
secondes, puis tenter à nouveau de
démarrer le moteur. Si le moteur ne
démarre toujours pas après 3 essais
ou plus, s'adresser à un
concessionnaire agréé Mazda.
lSi le témoin de sécurité se met à
clignoter et clignote continuellement
pendant la conduite, ne pas arrêter le
moteur. Se rendre jusque chez un
concessionnaire agréé Mazda et faire
vérifier le système. Si le moteur est
arrêté pendant que le voyant
clignote, il sera impossible de le
redémarrer.
lEtant donné que les codes
électroniques sont réinitialisés lors
de la réparation du système
d'immobilisation la clé avancée (y
compris la clé auxiliaire) est
nécessaire. Apporter toutes les clés
avancées (y compris les clés
auxiliaires) à un concessionnaire
agréé Mazda.
qEntretien
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes clés avancées (y compris la clé
auxiliaire) possèdent un code
électronique unique. Pour cette
raison et pour plus de sécurité, il faut
attendre un certain temps avant
d'obtenir des clés auxiliaires (y
compris la clé auxiliaire) de
rechange. Elles ne peuvent être
obtenues que par l'intermédiaire d'un
concessionnaire agréé Mazda.
lS'assurer de toujours garder une clé
avancée de rechange, au cas où une
clé avancée est perdue. En cas de
perte d'une des clés avancées,
s'adresser dès que possible à un
concessionnaire agréé Mazda.
lSi une clé avancée (y compris la clé
auxiliaire) est perdue, un
concessionnaire agréé Mazda fera un
réglage des codes électroniques des
clés avancées (y compris des clés
auxiliaires) restantes et du système
d'immobilisation. Apporter toutes les
clés avancées restantes (y compris
les clés auxiliaires) à un
concessionnaire agréé Mazda pour
les faire réinitialiser.
Le démarrage du véhicule à l'aide
d'une clé dont le code électronique
n'a pas été réglé sera impossible.
Bien connaître votre Mazda
Système de sécurité
3-57
CX-7_8V29-EC-06B_Edition2 Page145
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (146,1)
qModifications et accessoires
additionnels
Mazda ne peut pas garantir le
fonctionnement du système
d'immobilisation s'il a été modifié ou si un
accessoire additionnel a été installé sur le
système.
ATTENTION
Afin d'éviter d'endommager le véhicule,
ne pas modifier le système ou installer
d'accessoire additionnel sur le système
d'immobilisation du véhicule.
Système d'immobilisation
(sans la clé avancée)
Le système d'immobilisation ne permet de
démarrer le moteur qu'avec une clé
reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
ATTENTION
lLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur de faire fonctionner cet
appareil.
lAfin de ne pas endommager la clé,
ne pas:
lLaisser la clé tomber.lMouiller la clé.lExposer la clé à des champs
magnétiques.
lExposer la clé à des températures
élevées, dans des endroits au
soleil comme sur le tableau de
bord ou sur le capot.
3-58
Bien connaître votre Mazda
Système de sécurité
CX-7_8V29-EC-06B_Edition2 Page146
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
