MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

Black plate (251,1)
6Confort intérieur
Utilisation des différentes fonctions concernant le confort de conduite, incluant
le système de commande de température et le système audio.
Système de commande de température ....................................... 6-2Conseils d'utilisation ................................................................. 6-2
Fonctionnement des bouches d'aération .................................... 6-3
Types de systèmes de commande de température ..................... 6-5
Type manuel .............................................................................. 6-6
Type entièrement automatique ................................................ 6-11
Système audio .............................................................................. 6-16 Antenne ................................................................................... 6-16
Conseils d'utilisation du système audio ................................... 6-17
Appareil audio ......................................................................... 6-27
Fonctionnement de la commande audio (Volant) .................... 6-60
Mode AUX (entrée auxiliaire) ................................................ 6-62
Certification de sécurité .......................................................... 6-65
Téléphone mains-libres Bluetooth ............................................. 6-66 Téléphone mains-libres Bluetooth
í....................................... 6-66
Utilisation de base du téléphone mains-libres Bluetooth ........ 6-70
Utilisation pratique du système mains-libres .......................... 6-74
Réglage du téléphone mains-libres ......................................... 6-80
Lorsqu'il est impossible d'utiliser le téléphone mains-libres
Bluetooth ................................................................................. 6-85
Certification de sécurité .......................................................... 6-86
Service clientèle du système mains-libres Bluetooth Mazda ... 6-86
Equipement intérieur .................................................................. 6-87 Pare-soleil ............................................................................... 6-87
Eclairages intérieurs ................................................................ 6-88
Affichage d'informations ......................................................... 6-90
Porte-verres ............................................................................. 6-92
Porte-bouteilles ....................................................................... 6-93
Compartiments de rangement ................................................. 6-94
Prise des accessoires ............................................................... 6-96
6-1íCertains modèles.
CX-7_8Z61-EC-08D_Edition2 Page251
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (252,1)

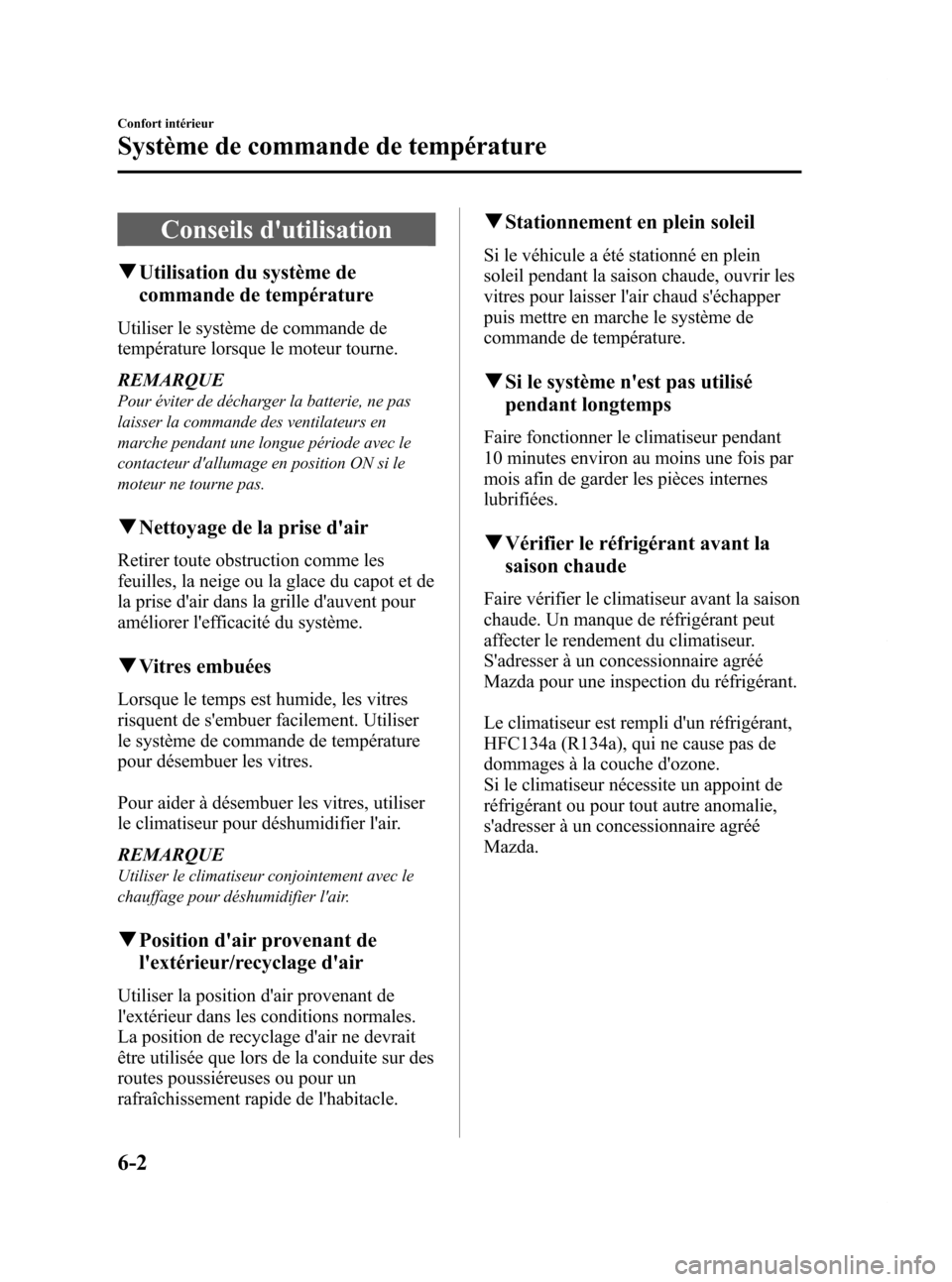

Conseils d'utilisation
qUtilisation du système de
commande de température
Utiliser le système de commande de
température lorsque le moteur tourne.
REMARQUE
Pour éviter de décharger la batterie, ne pas
laisser la commande des ventilateurs en
marche pendant une longue période avec le
contacteur d'allumage en position ON si le
moteur ne tourne pas.
qNettoyage de la prise d'air
Retirer toute obstruction comme les
feuilles, la neige ou la glace du capot et de
la prise d'air dans la grille d'auvent pour
améliorer l'efficacité du système.
qVitres embuées
Lorsque le temps est humide, les vitres
risquent de s'embuer facilement. Utiliser
le système de commande de température
pour désembuer les vitres.
Pour aider à désembuer les vitres, utiliser
le climatiseur pour déshumidifier l'air.
REMARQUE
Utiliser le climatiseur conjointement avec le
chauffage pour déshumidifier l'air.
qPosition d'air provenant de
l'extérieur/recyclage d'air
Utiliser la position d'air provenant de
l'extérieur dans les conditions normales.
La position de recyclage d'air ne devrait
être utilisée que lors de la conduite sur des
routes poussiéreuses ou pour un
rafraîchissement rapide de l'habitacle.
qStationnement en plein soleil
Si le véhicule a été stationné en plein
soleil pendant la saison chaude, ouvrir les
vitres pour laisser l'air chaud s'échapper
puis mettre en marche le système de
commande de température.
qSi le système n'est pas utilisé
pendant longtemps
Faire fonctionner le climatiseur pendant
10 minutes environ au moins une fois par
mois afin de garder les pièces internes
lubrifiées.
qVérifier le réfrigérant avant la
saison chaude
Faire vérifier le climatiseur avant la saison
chaude. Un manque de réfrigérant peut
affecter le rendement du climatiseur.
S'adresser à un concessionnaire agréé
Mazda pour une inspection du réfrigérant.
Le climatiseur est rempli d'un réfrigérant,
HFC134a (R134a), qui ne cause pas de
dommages à la couche d'ozone.
Si le climatiseur nécessite un appoint de
réfrigérant ou pour tout autre anomalie,
s'adresser à un concessionnaire agréé
Mazda.
6-2
Confort intérieur
Système de commande de température
CX-7_8Z61-EC-08D_Edition2 Page252
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (253,1)

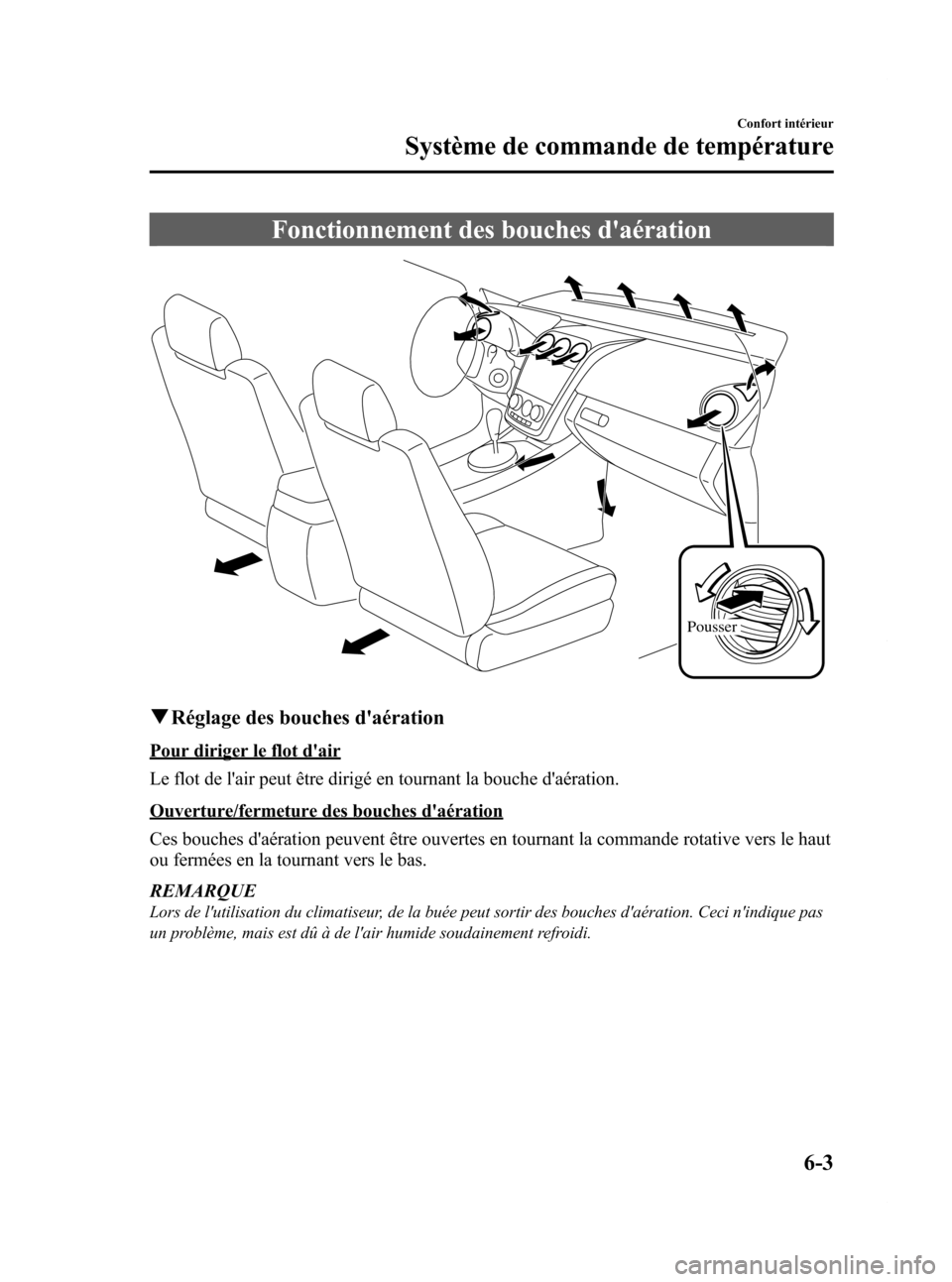

Fonctionnement des bouches d'aération
Pousser
qRéglage des bouches d'aération
Pour diriger le flot d'air
Le flot de l'air peut être dirigé en tournant la bouche d'aération.
Ouverture/fermeture des bouches d'aération
Ces bouches d'aération peuvent être ouvertes en tournant la commande rotative vers le haut
ou fermées en la tournant vers le bas.
REMARQUE
Lors de l'utilisation du climatiseur, de la buée peut sortir des bouches d'aération. Ceci n'indique pas
un problème, mais est dû à de l'air humide soudainement refroidi.
Confort intérieur
Système de commande de température
6-3
CX-7_8Z61-EC-08D_Edition2 Page253
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (254,1)

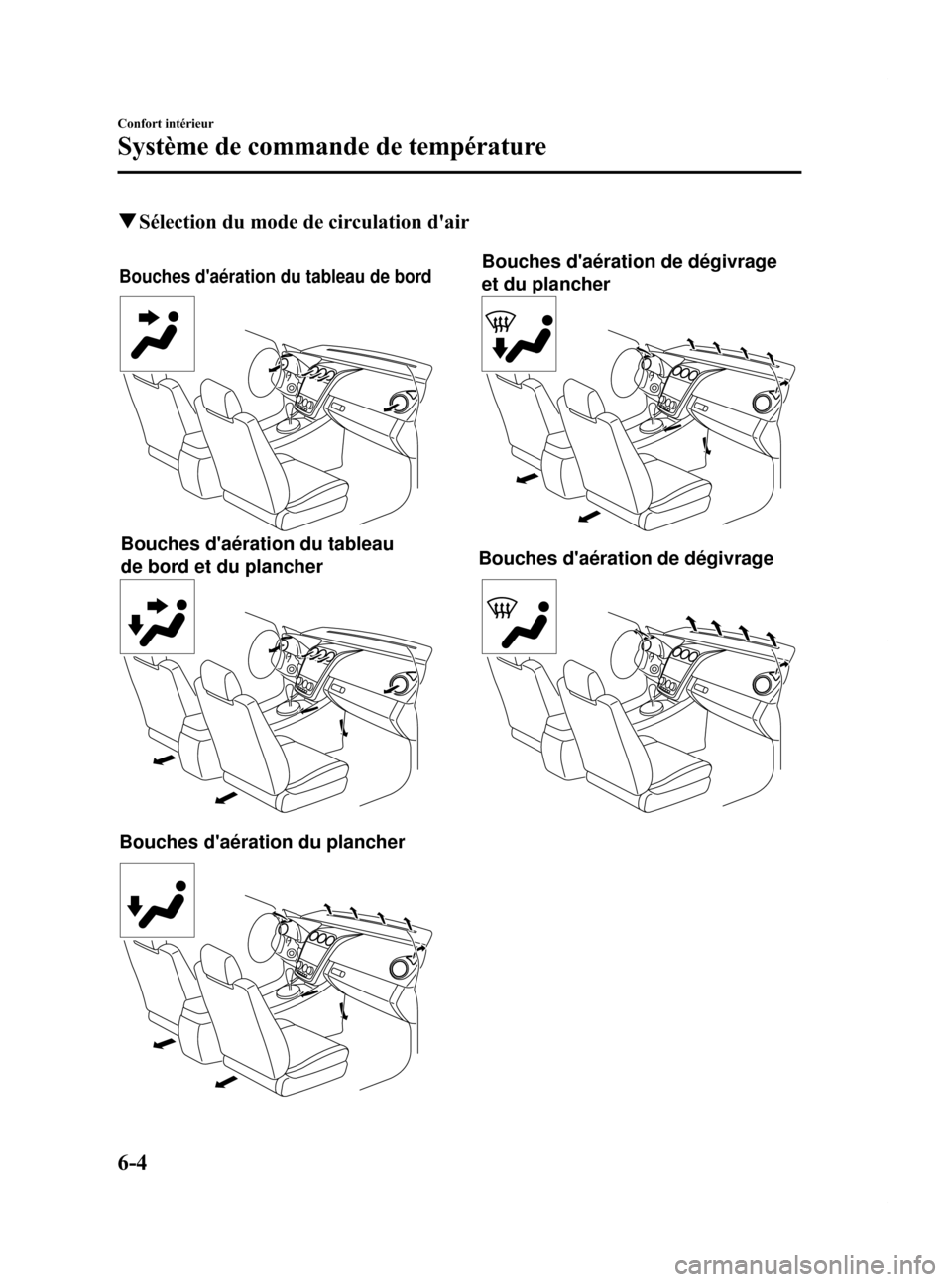

qSélection du mode de circulation d'air
Bouches d'aération de dégivrage
Bouches d'aération du plancher
Bouches d'aération du tableau de bord
Bouches d'aération du tableau
de bord et du plancher Bouches d'aération de dégivrage
et du plancher
6-4
Confort intérieur
Système de commande de température
CX-7_8Z61-EC-08D_Edition2 Page254
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (255,1)

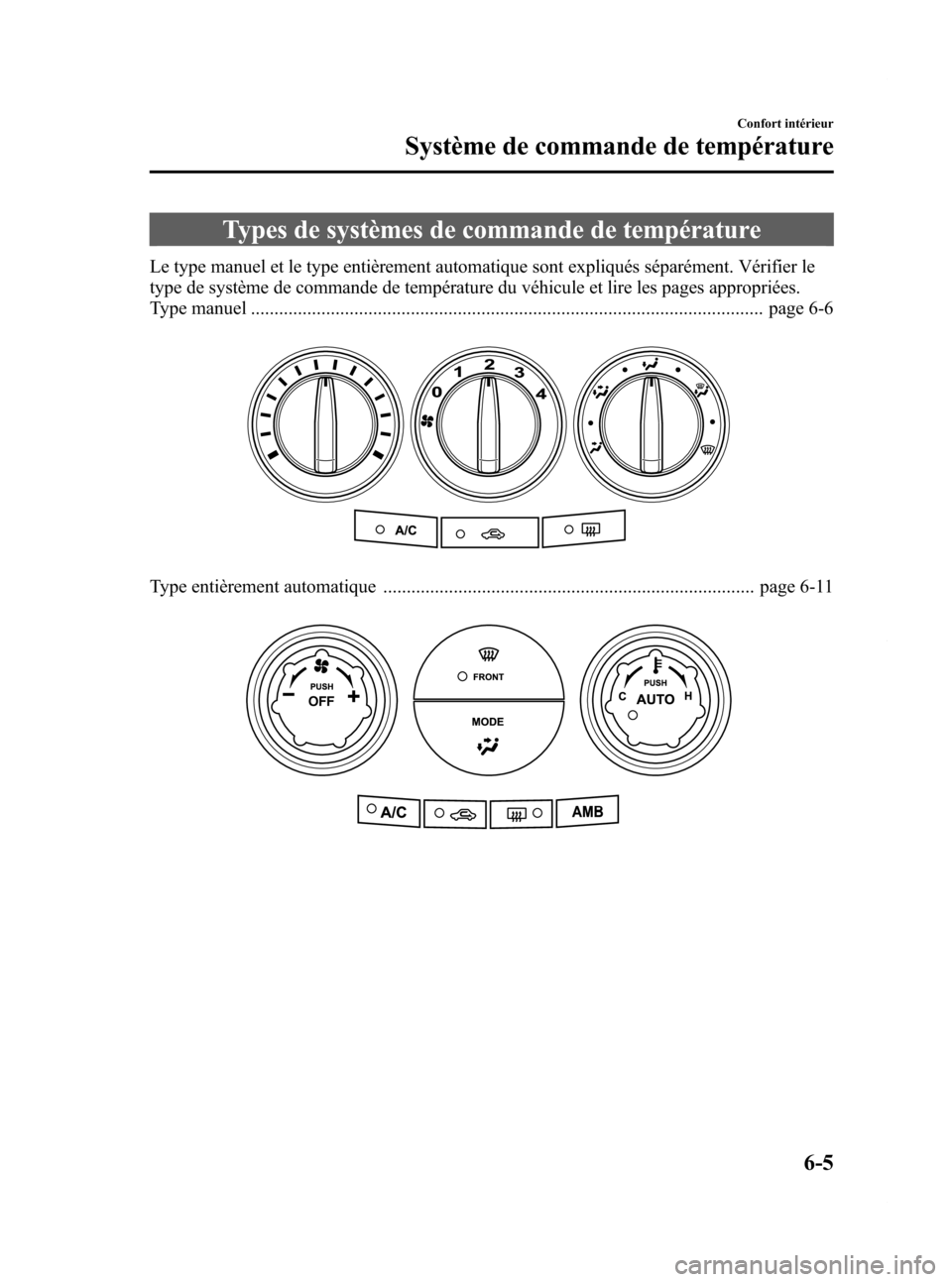

Types de systèmes de commande de température
Le type manuel et le type entièrement automatique sont expliqués séparément. Vérifier le
type de système de commande de température du véhicule et lire les pages appropriées.
Type manuel ............................................................................................................. page 6-6
Type entièrement automatique ............................................................................... page 6-11
Confort intérieur
Système de commande de température
6-5
CX-7_8Z61-EC-08D_Edition2 Page255
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (256,1)

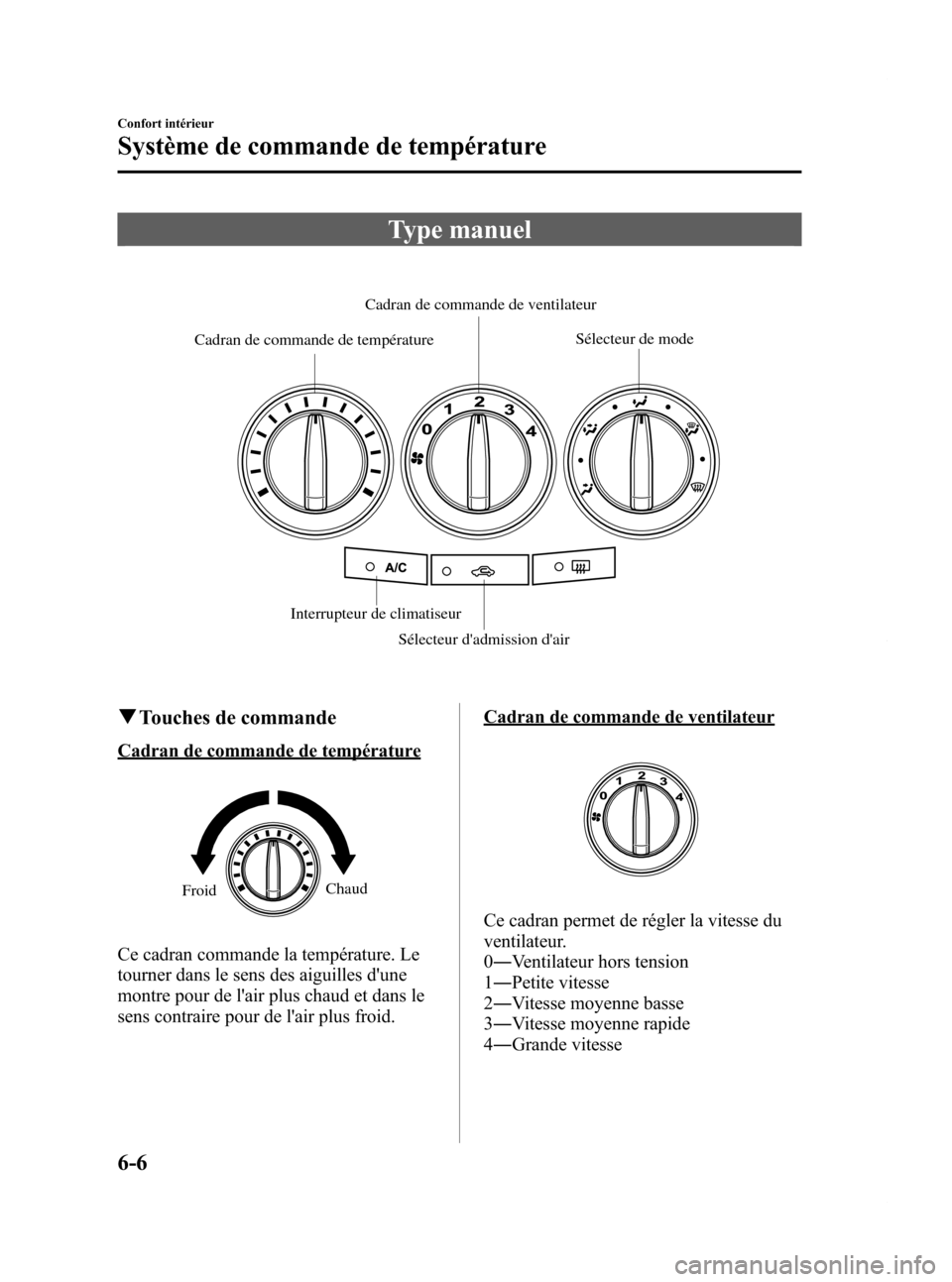

Type manuel
Sélecteur d'admission d'air
Interrupteur de climatiseur
Cadran de commande de température Cadran de commande de ventilateur
Sélecteur de mode
qTouches de commande
Cadran de commande de température
Chaud
Froid
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0 ― Ventilateur hors tension
1 ― Petite vitesse
2 ― Vitesse moyenne basse
3 ― Vitesse moyenne rapide
4 ― Grande vitesse
6-6
Confort intérieur
Système de commande de température
CX-7_8Z61-EC-08D_Edition2 Page256
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (257,1)

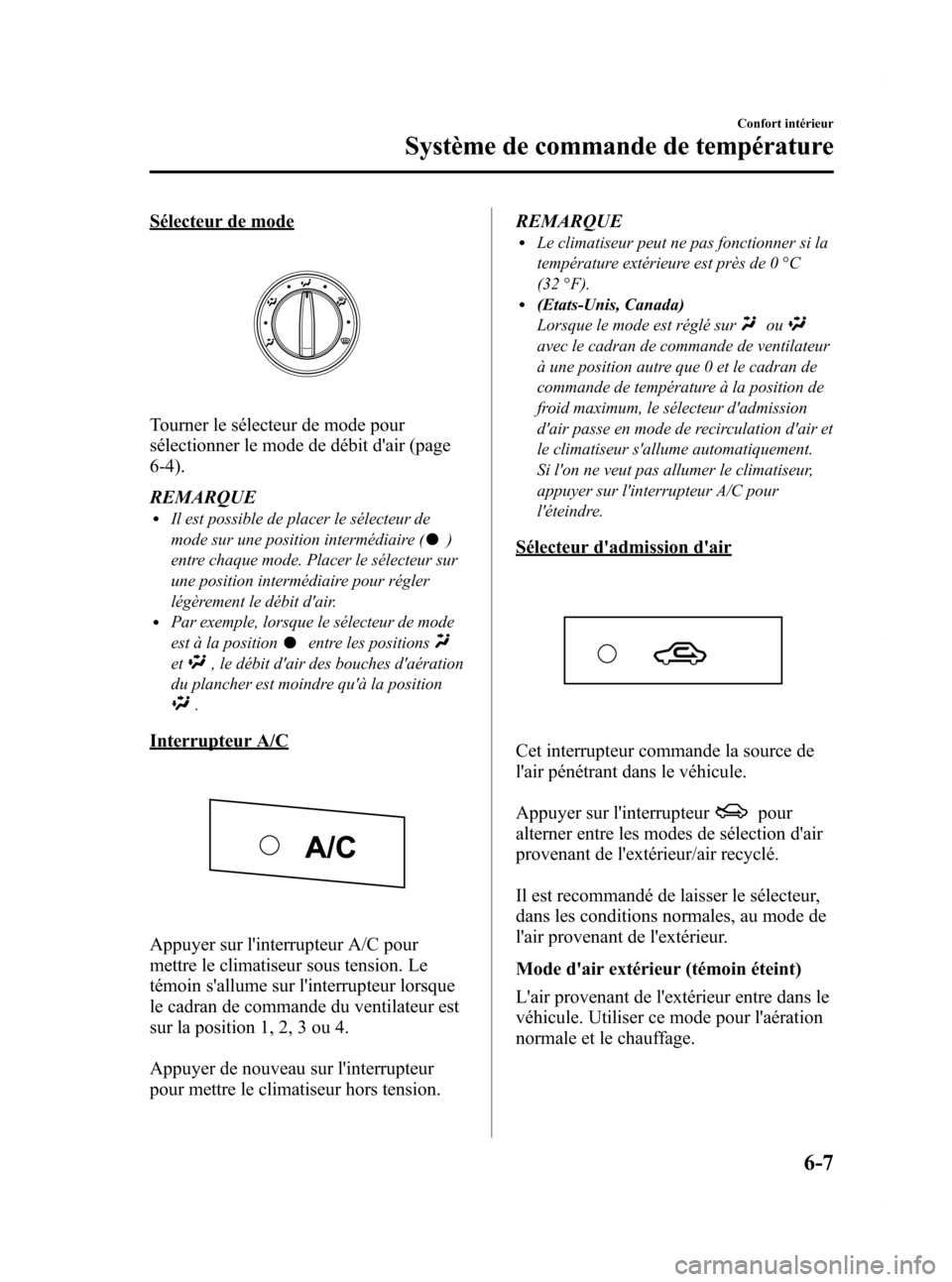

Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
6-4).
REMARQUE
lIl est possible de placer le sélecteur de
mode sur une position intermédiaire (
)
entre chaque mode. Placer le sélecteur sur
une position intermédiaire pour régler
légèrement le débit d'air.
lPar exemple, lorsque le sélecteur de mode
est à la position
entre les positions
et, le débit d'air des bouches d'aération
du plancher est moindre qu'à la position
.
Interrupteur A/C
Appuyer sur l'interrupteur A/C pour
mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension. REMARQUE
lLe climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F).
l(Etats-Unis, Canada)
Lorsque le mode est réglé sur
ou
avec le cadran de commande de ventilateur
à une position autre que 0 et le cadran de
commande de température à la position de
froid maximum, le sélecteur d'admission
d'air passe en mode de recirculation d'air et
le climatiseur s'allume automatiquement.
Si l'on ne veut pas allumer le climatiseur,
appuyer sur l'interrupteur A/C pour
l'éteindre.
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur l'interrupteur
pour
alterner entre les modes de sélection d'air
provenant de l'extérieur/air recyclé.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, au mode de
l'air provenant de l'extérieur.
Mode d'air extérieur (témoin éteint)
L'air provenant de l'extérieur entre dans le
véhicule. Utiliser ce mode pour l'aération
normale et le chauffage.
Confort intérieur
Système de commande de température
6-7
CX-7_8Z61-EC-08D_Edition2 Page257
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (258,1)

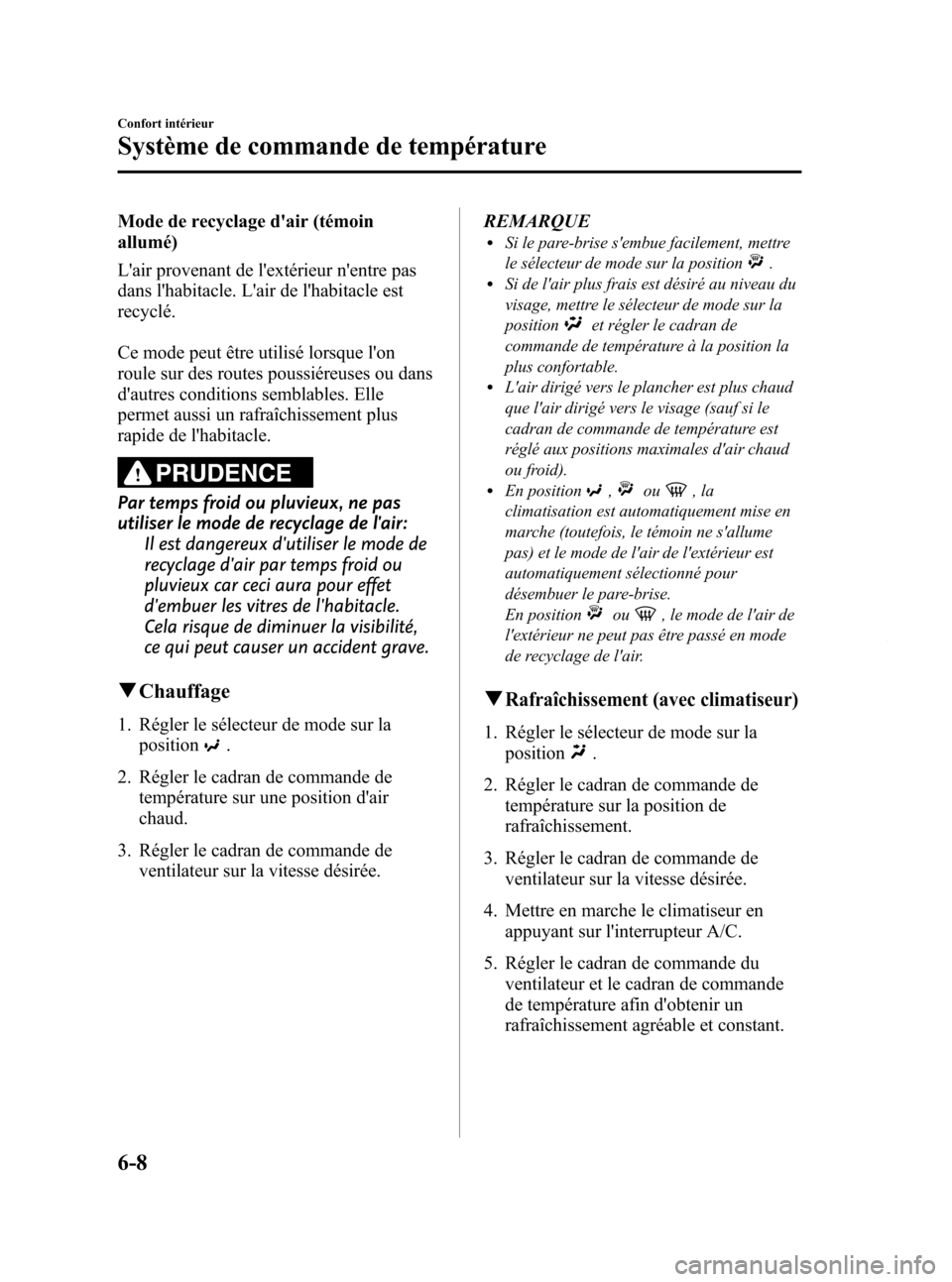

Mode de recyclage d'air (témoin
allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Ce mode peut être utilisé lorsque l'on
roule sur des routes poussiéreuses ou dans
d'autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l'habitacle.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser le mode de recyclage de l'air:Il est dangereux d'utiliser le mode de
recyclage d'air par temps froid ou
pluvieux car ceci aura pour effet
d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité,
ce qui peut causer un accident grave.
qChauffage
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position d'air
chaud.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée. REMARQUE
lSi le pare-brise s'embue facilement, mettre
le sélecteur de mode sur la position
.lSi de l'air plus frais est désiré au niveau du
visage, mettre le sélecteur de mode sur la
position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
lEn position,ou,la
climatisation est automatiquement mise en
marche (toutefois, le témoin ne s'allume
pas) et le mode de l'air de l'extérieur est
automatiquement sélectionné pour
désembuer le pare-brise.
En position
ou, le mode de l'air de
l'extérieur ne peut pas être passé en mode
de recyclage de l'air.
qRafraîchissement (avec climatiseur)
1. Régler le sélecteur de mode sur la position
.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C.
5. Régler le cadran de commande du ventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
6-8
Confort intérieur
Système de commande de température
CX-7_8Z61-EC-08D_Edition2 Page258
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (259,1)

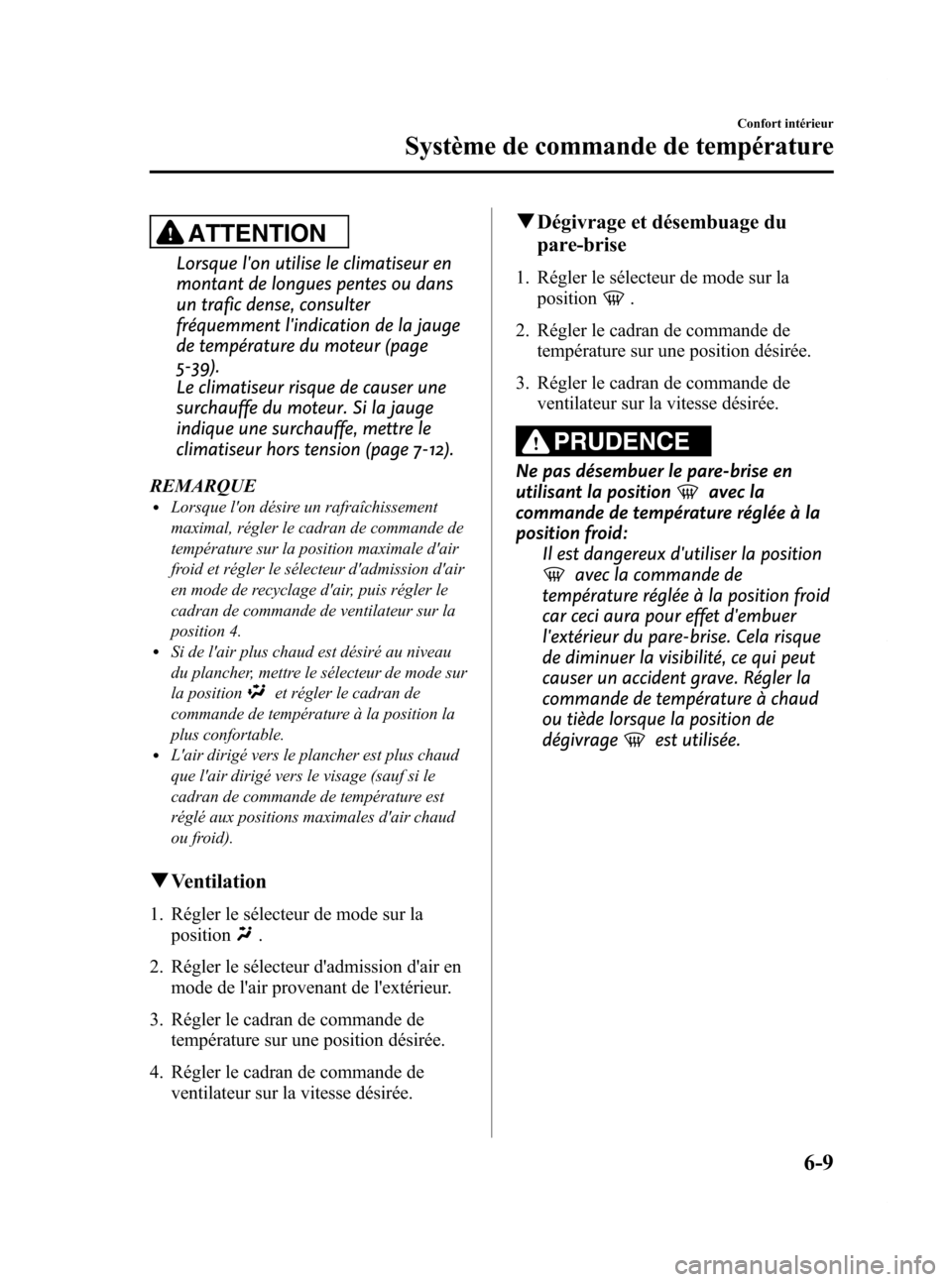

ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans
un trafic dense, consulter
fréquemment l'indication de la jauge
de température du moteur (page
5-39).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-12).
REMARQUE
lLorsque l'on désire un rafraîchissement
maximal, régler le cadran de commande de
température sur la position maximale d'air
froid et régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis régler le
cadran de commande de ventilateur sur la
position 4.
lSi de l'air plus chaud est désiré au niveau
du plancher, mettre le sélecteur de mode sur
la position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
q Ventilation
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position désirée.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la position
avec la
commande de température réglée à la
position froid: Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave. Régler la
commande de température à chaud
ou tiède lorsque la position de
dégivrage
est utilisée.
Confort intérieur
Système de commande de température
6-9
CX-7_8Z61-EC-08D_Edition2 Page259
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (260,1)

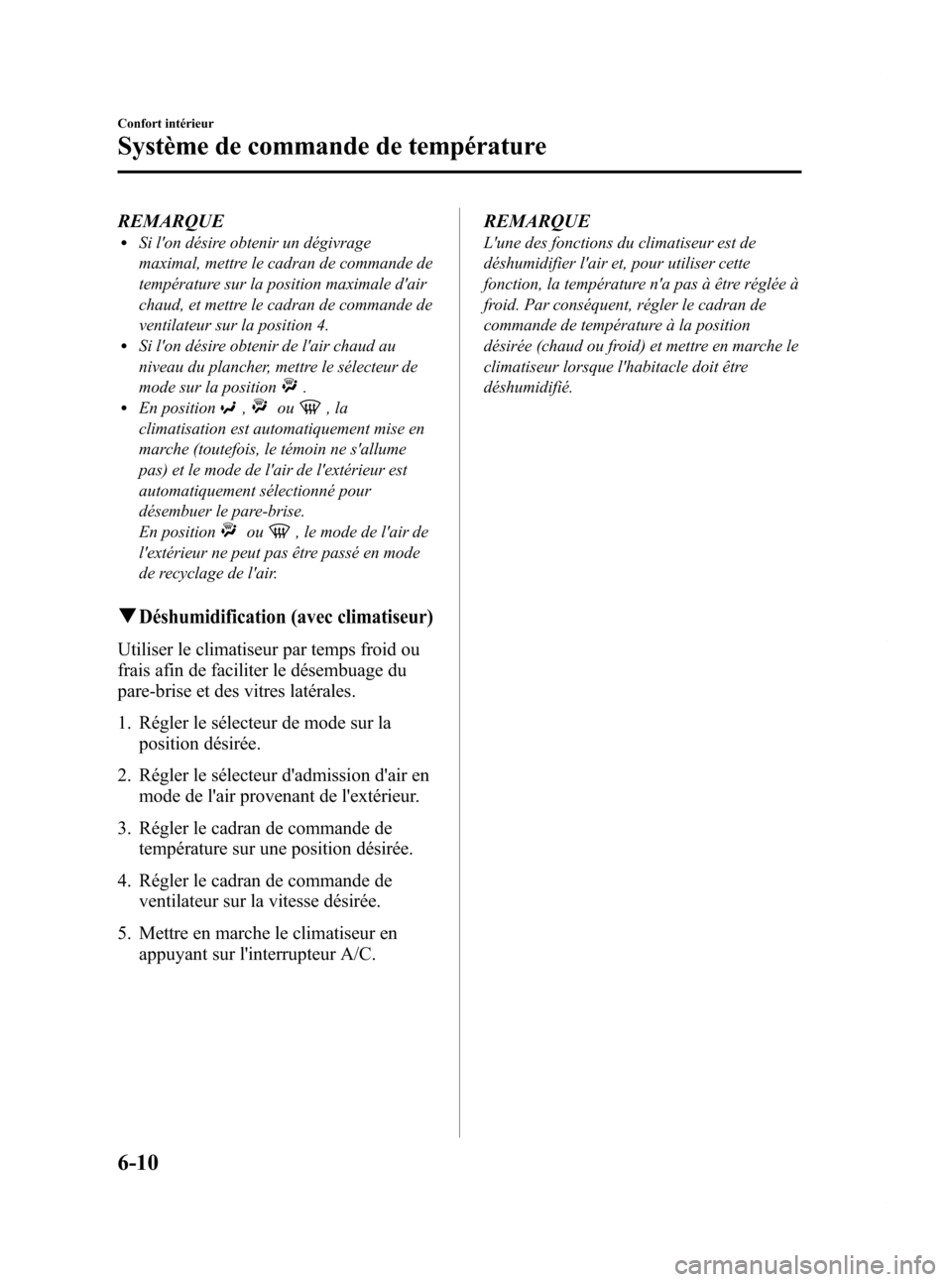

REMARQUElSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de commande de
température sur la position maximale d'air
chaud, et mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur de
mode sur la position
.lEn position,ou,la
climatisation est automatiquement mise en
marche (toutefois, le témoin ne s'allume
pas) et le mode de l'air de l'extérieur est
automatiquement sélectionné pour
désembuer le pare-brise.
En position
ou, le mode de l'air de
l'extérieur ne peut pas être passé en mode
de recyclage de l'air.
qDéshumidification (avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la position désirée.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C. REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être réglée à
froid. Par conséquent, régler le cadran de
commande de température à la position
désirée (chaud ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
6-10
Confort intérieur
Système de commande de température
CX-7_8Z61-EC-08D_Edition2 Page260
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
