air condition MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French)

Black plate (86,1)
PRUDENCE
Ne pas utiliser un véhicule dont les composants du système de coussins d'air/
dispositif de prétension de ceinture de sécurité sont endommagés:
Les composants du système de coussins d'air/dispositif de prétension de ceinture de
sécurité déployés ou endommagés doivent être remplacés après toute collision ayant
entraîné leur déploiement ou leur endommagement. Seul un concessionnaire agréé
Mazda est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils
fonctionneront bien ultérieurement en cas d'accident. Si l'on conduit avec un coussin
d'air ou un dispositif de prétension de ceinture de sécurité déployé ou endommagé,
ceux-ci n'assureront plus la protection nécessaire en cas d'accident ultérieurement, et
des blessures graves ou mortelles pourront alors s'ensuivre.
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des
pièces sur les montants des vitres avant et arrière et le long du bord du pavillon
contenant des composants ou capteurs de coussin d'air est dangereux. Ces pièces
contiennent des composantes essentielles du coussin d'air. Le coussin d'air peut se
déployer accidentellement et causer de graves blessures. Toujours faire enlever ces
pièces par un concessionnaire agréé Mazda.
Mettre correctement le coussin d'air au rebut:
Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un
véhicule avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes
les mesures de sécurité ne sont pas prises, des blessures peuvent en résulter.
S'adresser à un concessionnaire agréé Mazda, pour la manière sécuritaire de mise au
rebut d'un coussin d'air ou de mise à la casse d'un véhicule équipé de coussin d'air.
REMARQUE
S'il est nécessaire de faire modifier les composants ou le système de câblage du système de retenue
supplémentaire pour accommoder une personne avec certaines conditions médicales selon l'avis d'un
médecin certifié, contacter un concessionnaire agréé Mazda, se référer à“Assistance à la clientèle
(Etats-Unis)”(page 9-2).
2-74
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
CX-7_8AS8-EC-09E_Edition1 Page86
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (90,1)
ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
ØLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
ØPour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à la section relative au voyant KEY (rouge) à la
page 5-60. Il est alors nécessaire de procéder à un démarrage forcé du moteur ou de démarrer le
moteur à l'aide de la clé auxiliaire. Se référer à section Avertisseur de la pile de clé avancée
déchargée à la page 3-21.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8AS8-EC-09E_Edition1 Page90
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (91,1)
qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ
30 secondes lorsque le moteur est
arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un tournevis à tête plate dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8AS8-EC-09E_Edition1 Page91
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (101,1)
REMARQUElPour pouvoir tourner le contacteur
d'allumage vers la position LOCK, vous
devez enfoncer le contacteur d'allumage à
partir de la position ACC avant de le
tourner. Si vous ne l'enfoncez pas, le
contacteur d'allumage s'arrête à la position
ACC et vous risquez de décharger la
batterie du véhicule si le contacteur
d'allumage reste trop longtemps en position
ACC. Lorsque vous quittez le véhicule,
vérifier que le contacteur d'allumage est en
position LOCK.
lS'il oublie de mettre le contacteur
d'allumage en position LOCK, le
conducteur est averti par un bip sonore et
le témoin associé qui clignote.
Se référer à Avertisseur sonore (page 3-20).
Commande via les
fonctions de la clé avancée
qSystème d'ouverture à télécommande
Ce système utilise les touches d'ouverture
à télécommande plus traditionnelles pour
commander à distance le verrouillage et le
déverrouillage des portières et du hayon,
ainsi que l'ouverture des lève-vitres
électriques et du toit ouvrant transparent.
Il peut également vous aider à demander
de l'aide.
Appuyer sur les touches doucement et
avec précautions.
REMARQUE
lLe système d'ouverture à télécommande est
conçu pour fonctionner à une distance
maximale d'environ 2,5 m (8 pieds) du
centre du véhicule, cependant la distance
peut varier suivant les conditions locales.
lLe système ne fonctionne pas lorsque la clé
auxiliaire se trouve dans le contacteur
d'allumage.
lAvec le bouton de démarrage mis en
position LOCK, le système est entièrement
opérationnel. Le système ne fonctionne pas
lorsque le contacteur d'allumage n'est pas
en position LOCK ou que le bouton de
démarrage est enfoncé.
lToutes les portières et le hayon ne pas
peuvent être verrouillés en appuyant sur la
touche de verrouillage si l'une des portières
ou le hayon est ouvert. Les feux de détresse
ne clignoteront pas.
lSi la télécommande ne fonctionne pas
lorsqu'une touche est pressée, ou si la plage
de fonctionnement est réduite, la pile peut
être épuisée. Pour installer une nouvelle
pile, se référer à Entretien (page 3-5).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-15
CX-7_8AS8-EC-09E_Edition1 Page101
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (106,1)
Voyants et avertisseurs
sonores
qVoyant d'anomalie du système
En cas d'anomalie des fonctions du
système à télécommande, le voyant KEY
(rouge) s'allume en continu sur le tableau
de bord.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser
le véhicule avec les fonctions à
télécommande. Garer le véhicule
dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite.
Faire inspecter le véhicule chez un
concessionnaire agréé Mazda dès
que possible.
Se référer à Contacteur d'allumage
(page 5-2).
qAvertisseur sonore de bouton de
démarrage pas en position LOCK
Si le bouton de démarrage est en position
ACC et que la portière du conducteur est
ouverte, un bip sonore continu retentit
pour avertir le conducteur que le bouton
de démarrage n'a pas été remis en position
LOCK. Dans ce cas, le système
d'ouverture à télécommande ne fonctionne
pas, la voiture ne peut pas être verrouillée
et la batterie va se vider.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu lorsque le bouton de
démarrage n'aura pas été remis en position
LOCK pour avertir le conducteur que la
clé avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule:
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière du
conducteur est ouverte et la clé avancée
est retirée du véhicule. (Un bip sonore
retentit trois fois.)
Noter cependant que le bip sonore
retentit en continu si le bouton de
démarrage est en position ACC et que
la portière est ouverte suite à
l'activation du bip d'alarme indiquant
que le bouton de démarrage n'est pas
en position LOCK.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes les
portes sont fermées après que la clé
avancée ait été retirée du véhicule. (Un
bip sonore retentit six fois.)
REMARQUE
Comme la clé avancée utilise des ondes radio
de faible intensité, l'Avertisseur sonore de la
clé avancée retirée du véhicule peut être activé
si la clé avancée est transportée en même
temps que des objets métalliques ou si elle se
trouve dans une zone où la réception du signal
est mauvaise dans le véhicule.
3-20
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8AS8-EC-09E_Edition1 Page106
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (107,1)
qAvertisseur sonore de l'interrupteur
de commande inutilisable
Dans les conditions suivantes, si on
appuie sur l'interrupteur de commande
d'une portière avant ou du hayon alors que
le conducteur est muni de la clé avancée,
un bip retentit 6 fois pour signaler que ni
les portières avant ni le hayon ne peuvent
être verrouillés.
lUne portière ou le hayon est ouvert (y
compris voyant portière ouverte).
lLe bouton de démarrage n'a pas été
remis en position LOCK.
lLa clé auxiliaire est introduite dans le
contacteur d'allumage.
qAvertisseur de la pile de clé
avancée déchargée
Lorsque le bouton de démarrage est remis
en position ACC ou LOCK depuis la
position ON, le témoin KEY (vert)
clignote pendant environ 30 secondes,
indiquant que la puissance délivrée par la
pile n'est plus suffisante. Remplacer par
une pile neuve avant que la clé avancée ne
devienne inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5).
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Se référer à Modifier les réglages (page 3-22).
qAvertisseur de démarrage du
moteur refusé
Dans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage ne
tournera pas en position ACC même s'il
est enfoncé à partir de la position LOCK.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal (page
3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
qAvertisseur sonore d'alarme de clé
avancée laissée dans le véhicule
Si une clé avancée est laissée dans
l'habitacle du véhicule et que toutes les
portières et le hayon sont fermés en
utilisant une clé avancée séparée, un bip
sonore retentira pendant environ 10
secondes pour avertir le conducteur que la
clé avancée se trouve dans l'habitacle du
véhicule. Dans ce cas, les portières et le
hayon seront verrouillés, mais les
fonctions de la clé avancée laissée dans
l'habitacle du véhicule pourront être
suspendues temporairement. Pour rétablir
le fonctionnement normal de la clé
avancée, procéder comme suit (page
3-19).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-21
CX-7_8AS8-EC-09E_Edition1 Page107
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (109,1)
Lorsque le voyant/avertisseur sonore est activé
Dans les conditions suivantes, des bips sonores retentissent et un voyant/témoin s'allume
sur le tableau de bord pour avertir le conducteur d'une mauvaise utilisation de la clé
avancée afin de prévenir contre le vol du véhicule (page 3-20).
Prudence Comment vérifier
Lorsqu'une portière reste ouverte, un bip sonore continu
retentit.Vérifier que le bouton de démarrage a été remis en
position LOCK.
Si lors de l'ouverture d'une portière trois bips sonores
retentissent, et que le voyant KEY (rouge) clignote sur
le tableau de bord.Vérifier que la clé avancée a été retirée du véhicule.
Si lors de la fermeture d'une portière est fermée un bip
sonore retentit six fois, et que le voyant KEY (rouge)
clignote sur le tableau de bord.Vérifier que la clé avancée a été retirée du véhicule.
Lorsqu'on verrouille les portières, le carillon retentit
pendant dix secondes environ.Vérifier que la clé avancée a été laissée dans le véhicule.
Lors de la tentative de verrouillage des portières à l'aide
de l'interrupteur de commande des portières avant, un
bip sonore est émis 6 fois.Vérifier que le bouton de démarrage a été remis en
position LOCK.
Vérifier si une portière ou si le hayon est ouvert.
Si le témoin KEY (vert) s'allume sur le tableau de bord.La pile de la clé avancée est déchargée. Remplacer la
pile usagée par une neuve.
Se référer à Entretien de la clé avancée à la page 3-5.
Si le voyant KEY (rouge) reste allumé en continu sur le
tableau de bord.Cela indique un dysfonctionnement de la clé avancée.
Garer le véhicule dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite. Faire inspecter le
véhicule chez un concessionnaire agréé Mazda dès que
possible.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-23
CX-7_8AS8-EC-09E_Edition1 Page109
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (112,1)
REMARQUElLe système d'ouverture à télécommande est
conçu pour fonctionner à une distance
maximale d'environ 2,5 m (8 pieds) du
centre du véhicule, cependant la distance
peut varier suivant les conditions locales.
lLe système ne fonctionne pas lorsque la clé
de contact se trouve dans le contacteur
d'allumage.
lLes portières et le hayon peuvent être
verrouillés en appuyant sur la touche de
verrouillage si l'une des portières ou le
hayon est ouvert. Toutefois, les feux de
détresse ne clignotent pas et l'avertisseur
sonore ne retentit pas.
lSi la télécommande ne fonctionne pas
lorsqu'une touche est pressée, ou si la plage
de fonctionnement est réduite, la pile peut
être épuisée. Pour installer une nouvelle
pile, se référer à Entretien (page 3-30).
lDes télécommandes additionnelles sont
disponibles chez un concessionnaire agréé
Mazda. Jusqu'à trois télécommandes
peuvent être utilisées sur un véhicule équipé
du système d'ouverture à télécommande.
Apporter toutes les télécommandes à un
concessionnaire agréé Mazda lorsque des
télécommandes additionnelles sont
nécessaires.
qTélécommande
Touche de verrouillage
Touche de
déverrouillage
Touche de panique
Témoin de
fonctionnement
REMARQUE
La touche de déverrouillage peut être utilisée
pour ouvrir les lève-vitres électriques et le toit
ouvrant transparent, mais la touche de
verrouillage ne peut pas être utilisée pour
fermer les lève-vitres électriques et le toit
ouvrant transparent.
Se référer aux pages suivantes:
Ouverture/fermeture des lèves-vitre électriques
(page 3-47)
Ouverture/fermeture du toit ouvrant
transparent (page 3-56)
Le témoin de fonctionnement clignote
lorsque les touches sont enfoncés.
Touche de verrouillage
Vérifier que toutes les portières et le
hayon sont verrouillés après avoir appuyé
sur la touche.
Pour confirmer que toutes les portières et
le hayon sont bien verrouillés, appuyer sur
la touche de verrouillage de nouveau dans
les 5 secondes. Si elles sont fermées et
verrouillées, l'avertisseur se fera entendre.
3-26
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page112
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

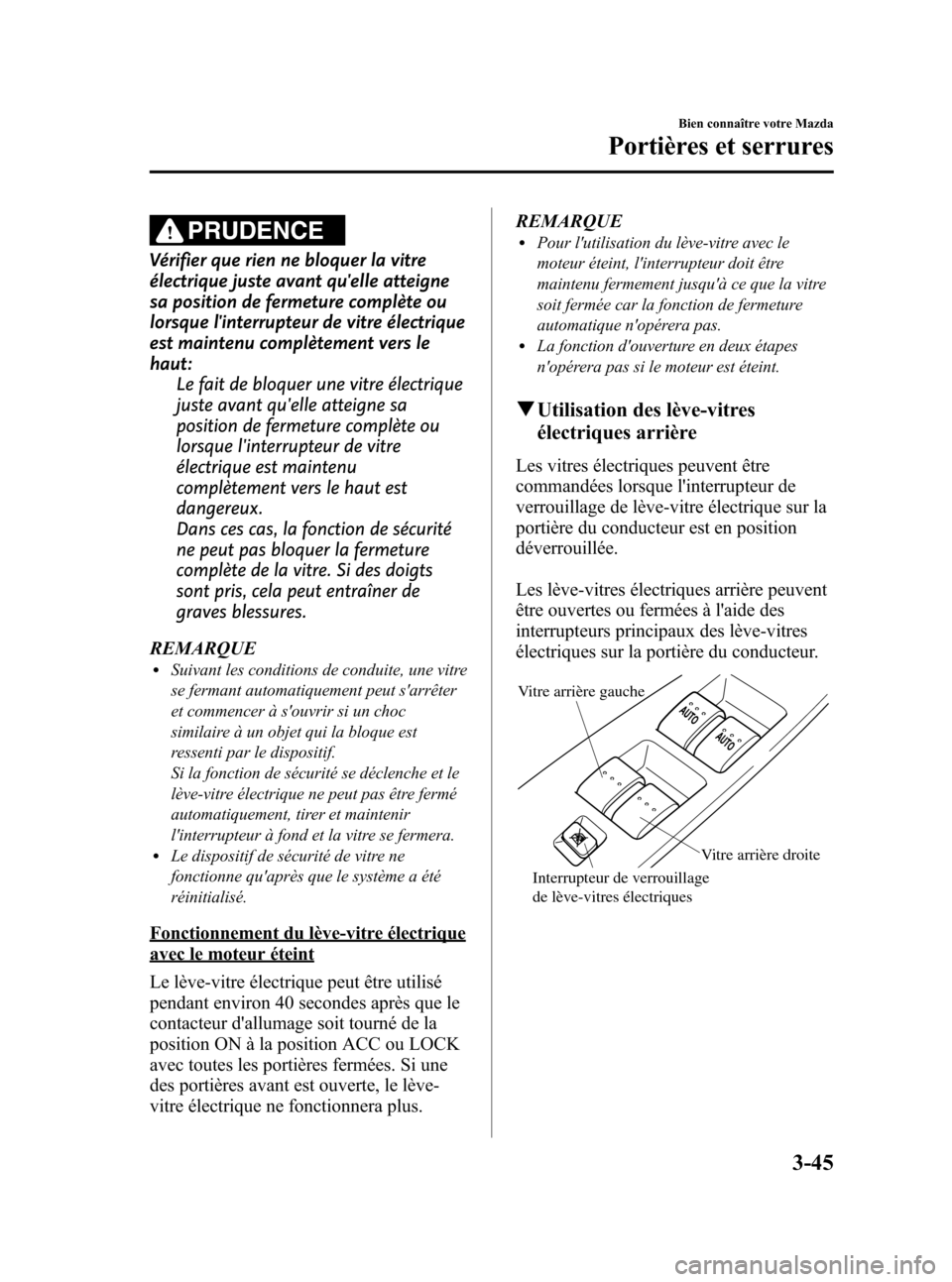

Black plate (131,1)
PRUDENCE
Vérifier que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le
haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa
position de fermeture complète ou
lorsque l'interrupteur de vitre
électrique est maintenu
complètement vers le haut est
dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas bloquer la fermeture
complète de la vitre. Si des doigts
sont pris, cela peut entraîner de
graves blessures.
REMARQUE
lSuivant les conditions de conduite, une vitre
se fermant automatiquement peut s'arrêter
et commencer à s'ouvrir si un choc
similaire à un objet qui la bloque est
ressenti par le dispositif.
Si la fonction de sécurité se déclenche et le
lève-vitre électrique ne peut pas être fermé
automatiquement, tirer et maintenir
l'interrupteur à fond et la vitre se fermera.
lLe dispositif de sécurité de vitre ne
fonctionne qu'après que le système a été
réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitre électrique peut être utilisé
pendant environ 40 secondes après que le
contacteur d'allumage soit tourné de la
position ON à la position ACC ou LOCK
avec toutes les portières fermées. Si une
des portières avant est ouverte, le lève-
vitre électrique ne fonctionnera plus.REMARQUE
lPour l'utilisation du lève-vitre avec le
moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que la vitre
soit fermée car la fonction de fermeture
automatique n'opérera pas.
lLa fonction d'ouverture en deux étapes
n'opérera pas si le moteur est éteint.
qUtilisation des lève-vitres
électriques arrière
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
déverrouillée.
Les lève-vitres électriques arrière peuvent
être ouvertes ou fermées à l'aide des
interrupteurs principaux des lève-vitres
électriques sur la portière du conducteur.
Vitre arrière gauche
Interrupteur de verrouillage
de lève-vitres électriquesVitre arrière droite
Bien connaître votre Mazda
Portières et serrures
3-45
CX-7_8AS8-EC-09E_Edition1 Page131
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (133,1)
REMARQUE
Lorsque l'interrupteur de verrouillage des
lève-vitres électriques est en position
verrouillée, le voyant de l'interrupteur de lève-
vitre électrique du passager avant s'éteint. Le
voyant peut être difficile à voir selon la
luminosité environnante.
qOuverture/fermeture des lève-
vitres électriques et du toit
ouvrant transparent de l'extérieur
Les lève-vitres électriques avant et le toit
ouvrant transparent peuvent être ouverts
ou fermés de l'extérieur après que les
portières et le hayon aient été fermés.
Les lève-vitres électriques avant peuvent
être actionnés à distance lorsque
l'interrupteur de verrouillage de lève-vitre
électrique sur la portière du conducteur est
en position verrouillée ou déverrouillée.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer ou du toit ouvrant transparent:
La fermeture des vitres électriques et
du toit ouvrant transparent est
dangereuse. Les mains, la tête ou
même le cou d'une personne peuvent
être coincés par la vitre ou le toit
ouvrant transparent et la personne
peut subir de graves blessures, voire
même la mort.
Cet avertissement s'applique en
particulier aux enfants.REMARQUE
lLes lève-vitres électriques et le toit ouvrant
transparent ne peuvent pas être ouverts ou
fermés de l'extérieur dans les conditions
suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
lLe bouton de démarrage est sur une
position autre que LOCK. (Avec clé
avancée)
lIl est possible que les lève-vitres électriques
et le toit ouvrant transparent ne se ferment
pas complètement. S'assurer que toutes les
vitres et le toit ouvrant transparent sont
bien fermés.
Si les lève-vitres électriques et le toit
ouvrant transparent ne peuvent se fermer
complètement, actionner chaque
interrupteur de lève-vitre électrique ou
l'interrupteur d'inclinaison ou d'ouverture
de l'intérieur du véhicule. Après avoir fermé
les vitres et le toit ouvrant transparent de
l'extérieur du véhicule, vérifier qu'ils sont
complètement fermés.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
Bien connaître votre Mazda
Portières et serrures
3-47
CX-7_8AS8-EC-09E_Edition1 Page133
Monday, April 6 2009 10:51 AM
Form No.8AS8-EC-09E
