tire type MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French)

Black plate (21,1)

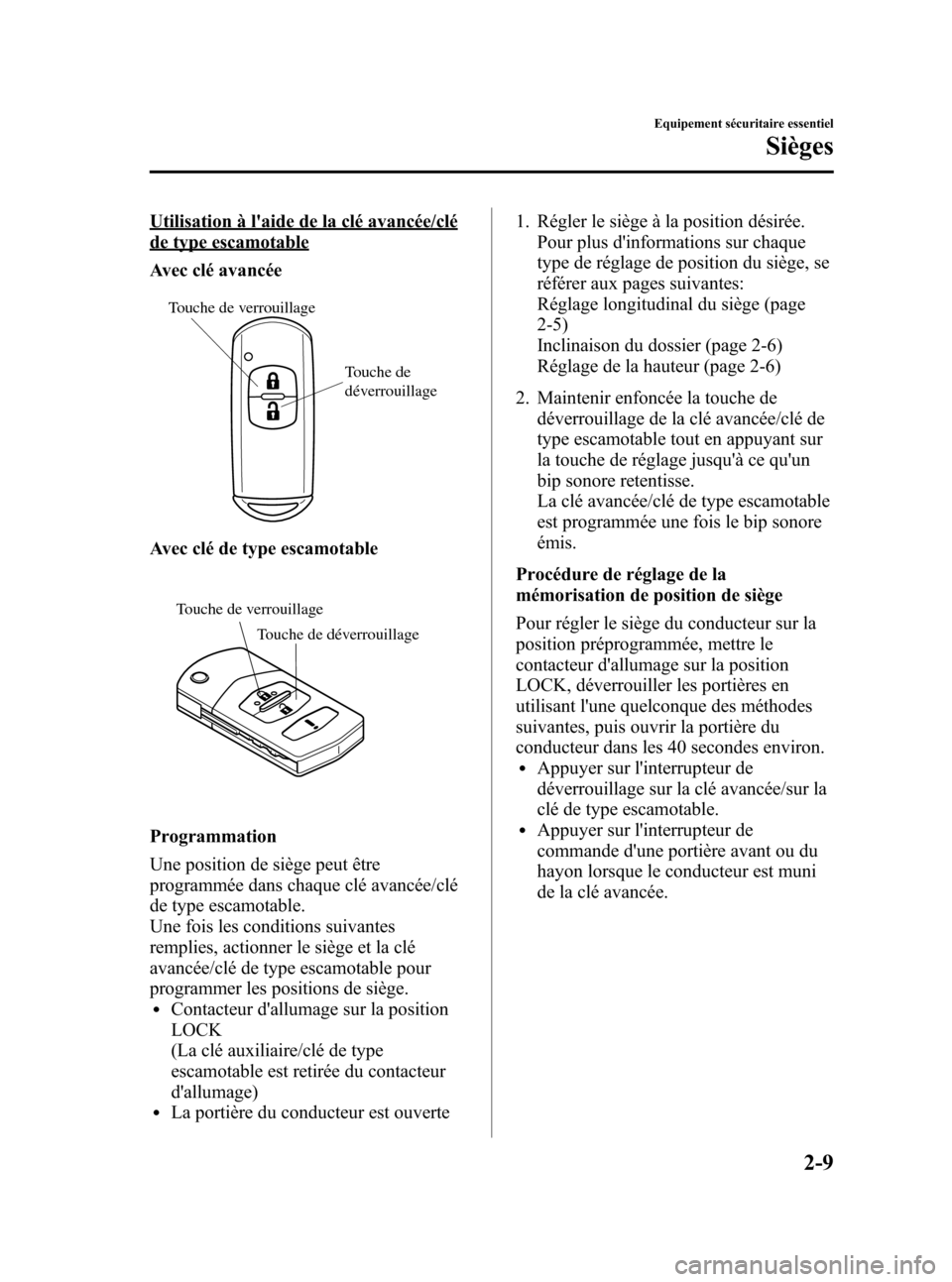

Utilisation à l'aide de la clé avancée/clé
de type escamotable
Avec clé avancée
Touche de verrouillage
Touche de
déverrouillage
Avec clé de type escamotable
Touche de verrouillage
Touche de déverrouillage
Programmation
Une position de siège peut être
programmée dans chaque clé avancée/clé
de type escamotable.
Une fois les conditions suivantes
remplies, actionner le siège et la clé
avancée/clé de type escamotable pour
programmer les positions de siège.
lContacteur d'allumage sur la position
LOCK
(La clé auxiliaire/clé de type
escamotable est retirée du contacteur
d'allumage)
lLa portière du conducteur est ouverte1. Régler le siège à la position désirée.
Pour plus d'informations sur chaque
type de réglage de position du siège, se
référer aux pages suivantes:
Réglage longitudinal du siège (page
2-5)
Inclinaison du dossier (page 2-6)
Réglage de la hauteur (page 2-6)
2. Maintenir enfoncée la touche de
déverrouillage de la clé avancée/clé de
type escamotable tout en appuyant sur
la touche de réglage jusqu'à ce qu'un
bip sonore retentisse.
La clé avancée/clé de type escamotable
est programmée une fois le bip sonore
émis.
Procédure de réglage de la
mémorisation de position de siège
Pour régler le siège du conducteur sur la
position préprogrammée, mettre le
contacteur d'allumage sur la position
LOCK, déverrouiller les portières en
utilisant l'une quelconque des méthodes
suivantes, puis ouvrir la portière du
conducteur dans les 40 secondes environ.
lAppuyer sur l'interrupteur de
déverrouillage sur la clé avancée/sur la
clé de type escamotable.
lAppuyer sur l'interrupteur de
commande d'une portière avant ou du
hayon lorsque le conducteur est muni
de la clé avancée.
Equipement sécuritaire essentiel
Sièges
2-9
CX-7_8AS8-EC-09E_Edition1 Page21
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (22,1)
REMARQUE
La fonction d'activation de la position du siège
peut être inopérante pour l'une des raisons
suivantes:
lLa touche de verrouillage/déverrouillage
est enfoncée lorsque la clé n'est pas insérée
dans le contacteur d'allumage.
lUne commande de réglage de siège est
actionnée.
lLe véhicule commence à se déplacer.lLe bouton de programmation 1, 2 ou 3
sélectionné est enfoncé.
lL'interrupteur de commande d'une portière
avant ou du hayon est enfoncé lorsque le
conducteur est muni de la clé avancée.
lLa touche de réglage est enfoncée.
Effacement de la mémoire
Une fois que les conditions suivantes ont
été remplies, appuyer sur la touche de
verrouillage de la clé avancée/clé de type
escamotable tout en appuyant sur la
touche de réglage jusqu'à ce qu'un bip
sonore retentisse.
lLe contacteur d'allumage est sur la
position LOCK
(La clé auxiliaire/clé de type
escamotable est retirée du contacteur
d'allumage)
lLa portière du conducteur est ouverte
REMARQUE
La mémoire peut également être effacée pour
l'une des raisons suivantes:
lLe code de la clé avancée/clé de type
escamotable a été changé.
Se référer à Système d'immobilisation (avec
clé avancée) à la page 3-58.
Se référer à Système d'immobilisation à la
page 3-62.
lSi la batterie est débranchée pour
l'entretien du véhicule ou pour toute autre
raison.
qRéglage du support lombaire
Pour rendre le siège plus ferme, tirer le
levier vers l'avant. Pour diminuer la
fermeté, pousser le levier vers l'arrière.
2-10
Equipement sécuritaire essentiel
Sièges
CX-7_8AS8-EC-09E_Edition1 Page22
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (47,1)
Même si le coussin d'air côté passager avant est désactivé, Mazda recommande vivement
que les enfants soient correctement retenus et que tout système de dispositif de sécurité
pour enfants soit correctement fixé sur les sièges arrière qui sont la position la plus
sécuritaire pour les enfants.
Pour plus de détails, se référer à“Capteurs de poids du siège du passager avant”(page
2-68).
PRUDENCE
Utiliser le système de dispositif de sécurité pour enfants de taille correcte:
Pour une protection adéquate en cas d'accident ou d'arrêt brusque, l'enfant doit être
correctement attaché à l'aide de la ceinture de sécurité ou d'un système de dispositif
de sécurité pour enfants suivant son âge et sa taille. Sinon, l'enfant peut subir de
graves blessures ou même la mort.
Suivre les instructions du fabricant et toujours garder le système de dispositif de
sécurité pour enfants attaché:
Un système de dispositif de sécurité pour enfants qui n'est pas fixé est dangereux. En
cas d'arrêt brusque ou de collision, il risque de se déplacer causant de graves
blessures ou la mort de l'enfant ou des autres passagers. S'assurer que le système de
dispositif de sécurité pour enfants est bien fixé en place suivant les instructions du
fabricant du système de dispositif de sécurité pour enfants. Lorsqu'il n'est pas utilisé,
le retirer du véhicule ou l'attacher à l'aide d'une ceinture de sécurité, ou le fixer aux
DEUX ancrages inférieurs LATCH pour les systèmes de dispositif de sécurité pour
enfants de type LATCH et les sangles d'ancrage correspondantes.
Toujours bien attacher un enfant dans un système de dispositif de sécurité pour
enfants adéquat:
Le fait de tenir un enfant dans les bras pendant que le véhicule est en mouvement
est extrêmement dangereux. Peu importe la force d'une personne, il ou elle ne pourra
pas retenir l'enfant en cas d'arrêt brusque ou de collision et cela peut causer de
graves blessures ou la mort de l'enfant ou des autres passagers. Même en cas
d'accident modéré, l'enfant peut subir les forces du coussin d'air qui peuvent causer
de graves blessures ou la mort de l'enfant, ou l'enfant peut être projeté contre un
adulte, ce qui pourrait blesser à la fois l'enfant et l'adulte.
Ne jamais utiliser, sur le siège avant avec un coussin d'air qui risque de se déployer,
un système de dispositif de sécurité pour enfants faisant face à l'arrière du véhicule:
Les systèmes de dispositif de sécurité faisant face à l'arrière du véhicule installés sur
le siège avant sont en fait particulièrement dangereux, même si vous êtes convaincu
qu'un coussin d'air de passager avant ne se déploiera pas parce que le témoin de
désactivation de coussin d'air du passager avant est allumé.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-35
CX-7_8AS8-EC-09E_Edition1 Page47
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (53,1)
qInstallation du système de
dispositif de sécurité pour enfants
sur le siège arrière
Suivre ces instructions lors de l'utilisation
d'un système de dispositif de sécurité pour
enfants, à moins de fixer un système de
dispositif de sécurité pour enfants de type
LATCH aux ancrages inférieurs LATCH.
Se référer à“Système de dispositif de
sécurité pour enfants de type LATCH”
(page 2-48).
REMARQUE
Suivre à la lettre les instructions fournies par
le fabricant du système de dispositif de sécurité
pour enfants. En cas de doute au sujet du
système ou de l'ancrage LATCH, vérifier dans
les instructions du manufacturier du système
de dispositif de sécurité pour enfants et les
suivre exactement. Selon le type de système de
dispositif de sécurité pour enfants, il est
possible qu'un système de type LATCH soit
utilisé à la place des ceintures de sécurité ou,
si la ceinture se trouve sur la poitrine de
l'enfant, il est possible que l'utilisation du
mode de blocage automatique soit
déconseillée.
1. S'assurer que le dossier du siège est
solidement verrouillé en le poussant et
le tirant jusqu'à ce qu'il soit
complètement verrouillé.
2. Soulever l'appuie-tête en position
verrouillée supérieure (sauf pour la
position centrale du siège).
Se référer à Appuie-tête à la page 2-15.
3. Fixer le système de dispositif de
sécurité pour enfants avec la portion
ventrale de la ceinture ventrale-
baudrier. Se reporter aux instructions
du fabricant du système de dispositif de
sécurité pour enfants pour les endroits
où la ceinture doit passer.4. Pour mettre l'enrouleur en mode de
blocage automatique, tirer
complètement la portion baudrier de la
ceinture jusqu'à ce qu'elle soit
complètement déroulée.
5. Placer le système de dispositif de
sécurité pour enfants fermement sur le
siège du véhicule. S'assurer que la
ceinture se rétracte et serre le système
de dispositif de sécurité pour enfants.
Pendant que la courroie est enroulée,
un déclic se fera entendre sur
l'enrouleur lorsqu'il est en mode de
blocage automatique. Si la ceinture ne
bloque pas le système de dispositif de
sécurité pour enfants fermement,
répéter cette étape.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-41
CX-7_8AS8-EC-09E_Edition1 Page53
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (58,1)
REMARQUElInspecter cette fonction avant chaque
utilisation du système de dispositif de
sécurité pour enfants. Il ne devrait pas être
possible de tirer la courroie hors de
l'enrouleur s'il est en mode de blocage
automatique. Lorsque le système de
dispositif de sécurité pour enfants est retiré,
s'assurer de rétracter la ceinture
complètement pour remettre l'enrouleur en
mode de blocage d'urgence avant qu'un
passager n'utilise la ceinture.
lSuivre à la lettre les instructions fournies
par le fabricant du système de dispositif de
sécurité pour enfants.
Suivant le type de système de dispositif de
sécurité pour enfants, il peut ne pas utiliser
des ceintures de sécurité en mode de
blocage automatique.
5. S'assurer que le témoin de
désactivation du coussin d'air du
passager avant s'allume après avoir
installé un système de dispositif de
sécurité pour enfants sur le siège du
passager avant.
Se référer à Témoin de désactivation
du coussin d'air du passager avant à la
page 2-68.
PRUDENCE
Ne pas faire asseoir un enfant dans un
système de dispositif de sécurité pour
enfants installé sur le siège du
passager avant si le témoin de
désactivation du coussin d'air du
passager avant n'est pas allumé:
Bien qu'il soit toujours mieux
d'installer un système de dispositif de
sécurité pour enfants sur le siège
arrière, il est impératif qu'un système
de dispositif de sécurité pour enfants
UNIQUEMENTsoit utilisé sur le siège
du passager avant si le témoin de
désactivation s'allume lorsque l'enfant
est assis dans le système de dispositif
de sécurité pour enfants (page 2-68).
Le fait d'asseoir un enfant dans un
système de dispositif de sécurité pour
enfants installé sur le siège du
passager avant avec le témoin de
désactivation du coussin d'air du
passager avant non allumé est
dangereux. Si ce témoin ne s'allume
pas même lorsque le poids total assis
est inférieur à environ 30 kg (66 lb),
cela signifie que les coussins d'air
avant et latéral côté passager avant et
le système de dispositif de prétension
2-46
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
CX-7_8AS8-EC-09E_Edition1 Page58
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (60,1)
Système de dispositif de sécurité pour enfants de type LATCH
Ce véhicule Mazda est équipé d'ancrages inférieurs LATCH pour la fixation de systèmes de
dispositif de sécurité pour enfants de type LATCH spécialement conçus, sur le siège
arrière. Les deux ancrages doivent être utilisés, sinon le siège bougera et sera dangereux
pour l'enfant s'y trouvant. Certains systèmes de dispositif de sécurité pour enfants de type
LATCH doivent aussi être fixés avec une sangle d'ancrage pour être correctement fixés.
S'ils sont équipés d'une sangle d'ancrage elle doit être utilisée pour assurer la sécurité de
l'enfant.
PRUDENCE
Suivre les instructions du fabricant pour l'utilisation du système de dispositif de
sécurité pour enfants:
Un système de dispositif de sécurité pour enfants qui n'est pas fixé est dangereux. En
cas d'arrêt brusque ou de collision, il risque de se déplacer causant de graves
blessures ou la mort de l'enfant ou des autres passagers. S'assurer que le système de
dispositif de sécurité pour enfants est bien fixé en place suivant les instructions du
fabricant du système de dispositif de sécurité pour enfants.
Ne jamais attacher deux systèmes de dispositif de sécurité pour enfants au même
ancrage inférieur LATCH:
Le fait d'attacher deux systèmes de dispositif de sécurité pour enfants au même
ancrage inférieur LATCH est dangereux. En cas de collision, un ancrage risquera de
ne pas être assez solide pour retenir deux fixations de système de dispositif de
sécurité pour enfants et de se casser, causant de graves blessures ou la mort. Si le
siège est utilisé pour un autre système de dispositif de sécurité pour enfants
lorsqu'un ancrage inférieur LATCH côté portière est utilisé, utiliser les ceintures
centrales et la sangle d'ancrage pour fixer le siège.
S'assurer que le système de dispositif de sécurité pour enfants est bien fixé:
Un système de dispositif de sécurité pour enfants qui n'est pas fixé est dangereux. En
cas d'arrêt brusque ou de collision, il risque de se déplacer causant de graves
blessures ou la mort de l'enfant ou des autres passagers. Suivre les instructions du
manufacturier du système de dispositif de sécurité pour enfants sur les endroits de
passage de la ceinture pour fixer le siège comme si un enfant s'y trouvait, pour que
personne ne mette un enfant dans un dispositif de sécurité pour enfants qui n'est pas
correctement fixé. Lorsqu'il n'est pas utilisé, le retirer du véhicule ou l'attacher à
l'aide d'une ceinture de sécurité, ou le fixer aux DEUX ancrages inférieurs LATCH
pour les systèmes de dispositif de sécurité pour enfants de type LATCH.
2-48
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
CX-7_8AS8-EC-09E_Edition1 Page60
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (61,1)
S'assurer que les ceintures de sécurité ou autres objets étrangers ne se trouvent pas
près ou sur le système de dispositif de sécurité pour enfants de type LATCH:
Le fait de ne pas respecter les instructions du fabricant concernant l'installation du
système de dispositif de sécurité pour enfants lors de son installation est dangereux.
Si les ceintures de sécurité ou autres objets étrangers empêchent le système de
dispositif de sécurité pour enfants d'être correctement fixé aux ancrages inférieurs
LATCH, et que le système de dispositif de sécurité pour enfants est installé
incorrectement, le système de dispositif de sécurité pour enfants risque de bouger en
cas d'arrêt brusque ou de collision causant de graves blessures ou la mort de l'enfant
ou d'autres occupants du véhicule. Lors de l'installation d'un système de dispositif de
sécurité pour enfants, s'assurer que les ceintures de sécurité ou autres objets
étrangers ne se trouvent pas près ou sur les ancrages inférieurs LATCH. Toujours
suivre les instructions du fabricant du système de dispositif de sécurité pour enfants.
qMéthode d'installation d'un système
de dispositif de sécurité pour enfants
(Sièges arrière côtés portières)
1. S'assurer que le dossier du siège est
solidement verrouillé en le poussant et
le tirant jusqu'à ce qu'il soit
complètement verrouillé.
2. Ecarter légèrement les coutures
ouvertes à l'arrière du coussin du siège
pour vérifier les emplacements des
ancrages inférieurs LATCH.
REMARQUE
Les repères au-dessus des ancrages inférieurs
LATCH indiquent les emplacements des
ancrages inférieurs LATCH pour la fixation de
système de dispositif de sécurité pour enfants.
3. Soulever l'appuie-tête en position
verrouillée supérieure.
Se référer à Appuie-tête à la page 2-15.
4. Fixer le siège à l'aide des DEUX
ancrages inférieurs LATCH, en suivant
les instructions du fabricant du système
de dispositif de sécurité pour enfants.
Tirer sur le système de dispositif de
sécurité pour enfants de manière à
vérifier que les deux ancrages sont
engagés.
5. Si le système de dispositif de sécurité
pour enfants est équipé d'un ancrage,
alors il est très important de fixer
correctement l'ancrage pour assurer la
sécurité de l'enfant. Suivre
soigneusement les instructions fournies
par le fabricant du système de
dispositif de sécurité pour enfants
lorsque vous installez les ancrages.
Equipement sécuritaire essentiel
Dispositifs de sécurité pour enfants
2-49
CX-7_8AS8-EC-09E_Edition1 Page61
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (91,1)
qEntretien de la clé avancée
ATTENTION
ØS'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ
30 secondes lorsque le moteur est
arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un tournevis à tête plate dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8AS8-EC-09E_Edition1 Page91
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (116,1)
qEntretien de la télécommande
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne clignote pas, la batterie
est peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
ATTENTION
ØInstaller la pile, pôle positif ()
vers le bas. La pile risque de couler
si elle n'est pas installée
correctement.
ØLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
ØIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
ØNe remplacer qu'avec le même
type de pile (CR1620 ou
l'équivalent).
ØMettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu et (ou) dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Changement de la pile de la
télécommande
1. Ouverture de la clé (page 3-24).2. Insérer un tournevis dans la fente et
pousser la languette pour séparer la clé
de l'émetteur.
Languette
3. Insérer un tournevis dans la fente puis
faire levier doucement pour ouvrir la
télécommande.
4. Retirer le pile.
A
3-30
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page116
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (119,1)
qVerrouillage, déverrouillage à
l'aide de l'interrupteur de
commande (avec clé avancée)
Les portières peuvent être verrouillées/
déverrouillées en utilisant l'interrupteur de
commande alors que le conducteur muni
de la clé avancée est en dehors du
véhicule, se référer à Commande via les
fonctions à télécommande (page 3-8).
qVerrouillage, déverrouillage à
l'aide de la télécommande (avec
clé avancée)
Les portières peuvent être verrouillées ou
déverrouillées en appuyant sur les touches
de la télécommande, se référer à Système
d'ouverture à télécommande (page 3-15).
qVerrouillage, déverrouillage à
l'aide de la télécommande (avec
clé de type escamotable)
Les portières peuvent être verrouillées ou
déverrouillées en appuyant sur les touches
de la télécommande, se référer à Système
d'ouverture à télécommande (page 3-25).
qVerrouillage, déverrouillage à
l'aide de la commande intérieure
de verrouillage
Pour verrouiller une portière de l'intérieur,
pousser la commande de verrouillage.
Pour déverrouiller, tirer la commande de
verrouillage.
Celle-ci ne commande pas les serrures de
l'autre portière.
Déverrouiller Verrouiller
Pour verrouiller une portière avec la
commande de verrouillage de l'extérieur,
pousser la commande de verrouillage sur
la position de verrouillage et fermer la
portière.
Celle-ci ne commande pas les serrures de
l'autre portière.
Commande de
verrouillage de portière
Bien connaître votre Mazda
Portières et serrures
3-33
CX-7_8AS8-EC-09E_Edition1 Page119
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E
