MAZDA MODEL CX-7 2011 Manuel du propriétaire (in French)

Black plate (220,1)
lIl est possible que le fonctionnement du signal sonore d'avertissement/voyant soit retardé ou que
le système ne déclenche pas le signal sonore d'avertissement/voyant dans les conditions suivantes:
lLe véhicule démarre de l'arrêt avec un véhicule à ses côtés.lUn véhicule traverse deux voies pour atteindre la voie adjacente.lLa différence de vitesse entre le véhicule et un autre est plus importante lors du doublement et
le véhicule se trouve dans la zone de détection pendant une brève période de temps.
lDans une pente prononcée ou lorsqu'il existe une différence de hauteur entre les voies.lLorsque le système est désactivé, puis immédiatement réactivé à l'aide de l'interrupteur BSM
OFF (le témoin BSM OFF du tableau de bord est allumé).
lLe fait que le système détecte les objets présents sur le bord de la route, tels que les véhicules
stationnés ou les glissières de sécurité, et déclenche le signal sonore d'avertissement/voyant
n'indique pas une anomalie de fonctionnement.
lSi le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible que le fonctionnement du système soit interrompu
(le témoin BSM OFF du tableau de bord clignote). Ceci n'indique toutefois pas une anomalie.
lLes conditions suivantes peuvent affecter la visibilité des voyants BSM au niveau du rétroviseur
extérieur, il est alors plus difficile de déterminer si les voyants sont allumés:
lDe la glace ou de la neige colle à la surface des rétroviseurs extérieurs.lLa vitre de la portière est teintée.
qSignal sonore d'avertissement/
voyant BSM
Voyant BSM
Au niveau des rétroviseurs gauche et
droit.
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
Si le système BSM détecte un véhicule
dans la zone de détection alors que la
vitesse est de 32 km/h (20 mi/h) ou plus,
le voyant BSM s'allume du côté du
véhicule correspondant au côté où le
véhicule qui vient de l'arrière est détecté.
REMARQUE
lSi de la glace ou de la neige est collée sur
la surface du rétroviseur extérieur, il est
possible que le voyant BSM ne soit pas
visible.
lSi la vitre de la portière est teintée, il est
possible que la visibilité du voyant BSM
soit affectée et qu'il soit plus difficile de
déterminer si le témoin est allumé ou éteint.
Signal sonore d'avertissement BSM
Le bip sonore d'avertissement fonctionne
lorsque le levier des clignotants est activé
dans le sens où le voyant BSM est allumé.
5-40
Conduite de votre Mazda
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page220
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (221,1)
REMARQUE
Il est possible de personnaliser le système de
manière à ce que le signal sonore
d'avertissement BSM ne fonctionne pas.
S'adresser à un concessionnaire agréé Mazda.
qTémoin BSM OFF
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
la position ON.
Le témoin BSM OFF s'allume lorsque le
système BSM est désactivé à l'aide de
l'interrupteur BSM OFF.
En cas d'anomalie de fonctionnement du
système BSM, le témoin clignote.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu
de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible
que le fonctionnement du système soit
interrompu (le témoin BSM OFF du tableau de
bord clignote). Ceci n'indique toutefois pas
une anomalie.
qInterrupteur BSM OFF
Lorsque l'interrupteur BSM est pressé, le
système BSM est désactivé et le témoin
BSM OFF s'allume.
Appuyer de nouveau sur l'interrupteur
BSM OFF pour activer le système BSM.
Le témoin BSM OFF s'éteint.
REMARQUE
lIl est possible que le système ne fonctionne
pas correctement lorsqu'une remorque est
tractée. Désactiver le système à l'aide de
l'interrupteur BSM OFF lorsqu'une
remorque est tractée.
lSi le contacteur est mis sur la position
d'arrêt avec le système BSM à l'arrêt, le
système fonctionne automatiquement quand
le contacteur est mis sur ON.
Conduite de votre Mazda
Démarrage et conduite
5-41
CX-7_8BM9-EC-10I_Edition1 Page221
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (222,1)
qEntretien des capteurs radars
Le pare-chocs arrière est équipé de
capteurs radars.
Capteurs radars
Toujours maintenir la surface du pare-
chocs située à proximité de la zone du
capteur radar propre de manière à ce que
le système BSM fonctionne normalement.
Se référer à Entretien extérieur (page
8-64).
REMARQUE
lLe témoin BSM OFF clignote si les
capteurs radars ne fonctionnent pas
normalement. Si le témoin continue à
clignoter une fois la surface du pare-chocs
située à côté de la zone du capteur radar
nettoyée, contacter un concessionnaire
agréé Mazda.
lConsulter un concessionnaire agréé Mazda
pour les travaux de réparation ou de
peinture autour des capteurs radars ou de
remplacement du pare-chocs.
qCertification de sécurité
Risque de rayonnement
Ce périphérique BSM (surveillance des
angles morts) émet intentionnellement un
rayonnement électromagnétique compris
dans la plage de fréquences de 24 GHz à
25 GHz. La puissance émise totale est de
moins de _
14 dBm (40 µW) sur toute la
largeur de bande. La surface de l'antenne
d'émission active est de 72 cm
2. Par
conséquent, la densité électrique émise
devant le périphérique BSM est de 0,55
µW/cm
2. Cette valeur est bien inférieure à
la limite de protection d'exposition
humaine légale, fixée à 1 mW/cm
2(MPE)
en Europe et aux Etats-Unis.
Déclaration de conformité pour le
radar d'angles morts de 24 GHz
(ETATS-UNIS)
Identification FCC: KR5SV2008BSD
Identification FCC: OAYBSDTX
Ce véhicule est équipé d'un système de
radar BSM (surveillance des angles morts)
de 24 GHz conforme à la section 15 de la
réglementation FCC. Son fonctionnement
est soumis aux deux conditions suivantes:
1. Ce dispositif ne doit pas causer d'interférences nuisibles et
2. Ce dispositif doit accepter toutes les interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
3. Ce périphérique ne peut fonctionner que si le fonctionnement du véhicule
est conforme au § 15.252 (a) (4).
5-42
Conduite de votre Mazda
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page222
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (223,1)
(CANADA)
ICDCE2008075 (autorisation
temporaire jusqu'à l'entrée en vigueur
de la norme RSS·220)
IC:4135A-BSDTX
Ce véhicule est équipé d'un système de
radar BSM à surveillance des angles
morts de 24 GHz conforme à la
spécification technique RSS-220 des
normes radio d'Industrie Canada. Son
fonctionnement est soumis aux deux
conditions suivantes:
1. Ce dispositif ne doit pas causerd'interférences nuisibles et
2. Ce dispositif doit accepter toutes les interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
REMARQUE
Au moment de l'impression du présent manuel
d'utilisation, les approbations suivantes ont été
obtenues. Il est possible que d'autres pays
soient ajoutés ou que des identifiants de
certification soient modifiés ou mis à jour.
PRUDENCE
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur à faire fonctionner cet
appareil.
Conduite de votre Mazda
Démarrage et conduite
5-43
CX-7_8BM9-EC-10I_Edition1 Page223
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (224,1)
Compteurs et jauges
Compteur de vitesse .......................................................................................... page 5-45
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-45
Compte-tours ..................................................................................................... page 5-46
Jauge de température du liquide de refroidissement du moteur ......................... page 5-46
Jauge de carburant ............................................................................................. page 5-47
Eclairage du tableau de bord .............................................................................. page 5-47
REMARQUE
(Compteur noir)
Lorsque le contacteur est mis sur la position ON, les jauges du tableau de bord s'allument.
5-44
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8BM9-EC-10I_Edition1 Page224
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (225,1)

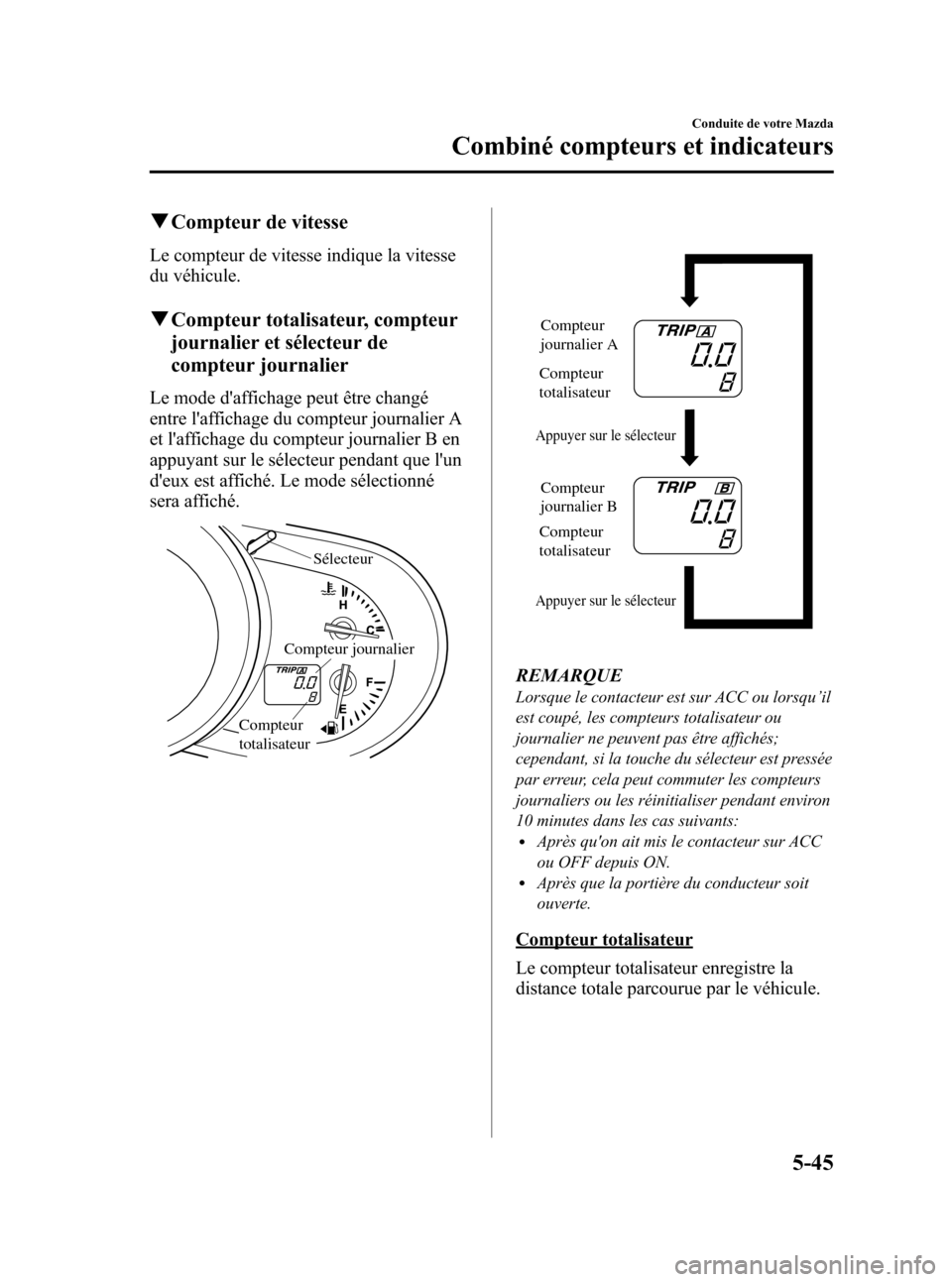

qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Sélecteur
Compteur journalier
Compteur
totalisateur
Appuyer sur le sélecteur
Appuyer sur le sélecteur
Compteur
journalier A
Compteur
totalisateur
Compteur
journalier B
Compteur
totalisateur
REMARQUE
Lorsque le contacteur est sur ACC ou lorsqu ’il
est coupé, les compteurs totalisateur ou
journalier ne peuvent pas être affichés;
cependant, si la touche du sélecteur est pressée
par erreur, cela peut commuter les compteurs
journaliers ou les réinitialiser pendant environ
10 minutes dans les cas suivants:
lAprès qu'on ait mis le contacteur sur ACC
ou OFF depuis ON.
lAprès que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-45
CX-7_8BM9-EC-10I_Edition1 Page225
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (226,1)
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0 ”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
q Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
5-46
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8BM9-EC-10I_Edition1 Page226
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (227,1)
Si l'aiguille est près du H, elle indique une
surchauffe.
ATTENTION
Le fait de conduire avec un moteur
qui surchauffe peut sérieusement
l'endommager (page 7-14).
qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
la position ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein. Lorsque le voyant de
niveau bas de carburant s'allume ou si
l'aiguille est près du niveau E, refaire le
plein d'essence dès que possible.
Voyant de niveau
bas de carburant Plein
Environ 1/4 plein
REMARQUElAprès qu'on ait refait le plein de carburant,
un certain temps peut être nécessaire avant
que l'indicateur se stabilise. En outre, il est
possible que l'indicateur dévie lors de la
conduite sur une pente ou dans un virage,
en raison des mouvements du carburant à
l'intérieur du réservoir.
lLe sens de la flèche () indique que la
trappe de remplissage de carburant est du
côté gauche du véhicule.
q Eclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
l(Compteur noir)
La luminosité des éclairages du combiné
d'instruments peut être réglée lorsque
l'interrupteur de phares est à n'importe
quelle position.
Foncé
Clair
Annulation du gradateur d'éclairage
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-47
CX-7_8BM9-EC-10I_Edition1 Page227
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (228,1)
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on annule le gradateur d'éclairage, la
luminosité du combiné d'instruments et de
l'affichage des informations ne diminuera
pas lorsqu'on remet l'interrupteur de phares
sur la position
ou. Appuyer sur la
commande d'éclairage du tableau de bord
pour activer le gradateur d ’éclairage.
5-48
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8BM9-EC-10I_Edition1 Page228
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (229,1)
Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Les voyants/témoins apparaissent dans l'une des zones grisées.
Avec compteur noir
Avec compteur noir
Sans compteur noir Sans compteur noir
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-49
CX-7_8BM9-EC-10I_Edition1 Page229
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I
