MAZDA MODEL CX-7 2011 Manuel du propriétaire (in French)

Black plate (190,1)
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer simultanément le voyant du
système de freinage et le voyant d'ABS.
Le problème est probablement dû au
système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qAssistance des freins
En situations de freinage d'urgence,
lorsqu'il est nécessaire d'enfoncer la
pédale de frein avec une grande force, le
système d'assistance des freins améliore
les performances de freinage.
Lorsque la pédale de frein est enfoncée
fort ou rapidement, les freins sont
appliqués très fortement.
REMARQUE
lLorsque la pédale de frein est enfoncée fort
ou rapidement à des vitesses plus élevées,
la pédale sera plus douce mais les freins
sont appliqués très fortement. Ceci est un
effet normal du fonctionnement de
l'assistance des freins et n'indique pas une
anomalie.
lLorsque la pédale de frein est enfoncée fort
ou est enfoncée plus rapidement, un bruit
de fonctionnement du moteur/pompe peut
être entendu. Ceci est un effet normal du
fonctionnement de l'assistance des freins et
n'indique pas une anomalie.
lLe système d'assistance des freins ne
remplace pas la fonction de freinage
principale du véhicule.
5-10
Conduite de votre Mazda
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page190
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (191,1)
qIndicateur d'usure des plaquettes
Lorsque les plaquettes de freins à disques
s'usent, les indicateurs d'usure touchent
aux disques. Cela produit un grincement
fort pour avertir que les plaquettes doivent
être remplacées.
Lorsque ce son est audible, s'adresser à un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire avec des plaquettes de
freins usées:
Le fait de conduire avec des
plaquettes de freins usées est
dangereux. Les freins risquent de
lâcher et cela peut causer un accident
grave. Dès qu'un grincement est
audible, s'adresser à un
concessionnaire agréé Mazda.
Conduite de votre Mazda
Démarrage et conduite
5-11
CX-7_8BM9-EC-10I_Edition1 Page191
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (192,1)

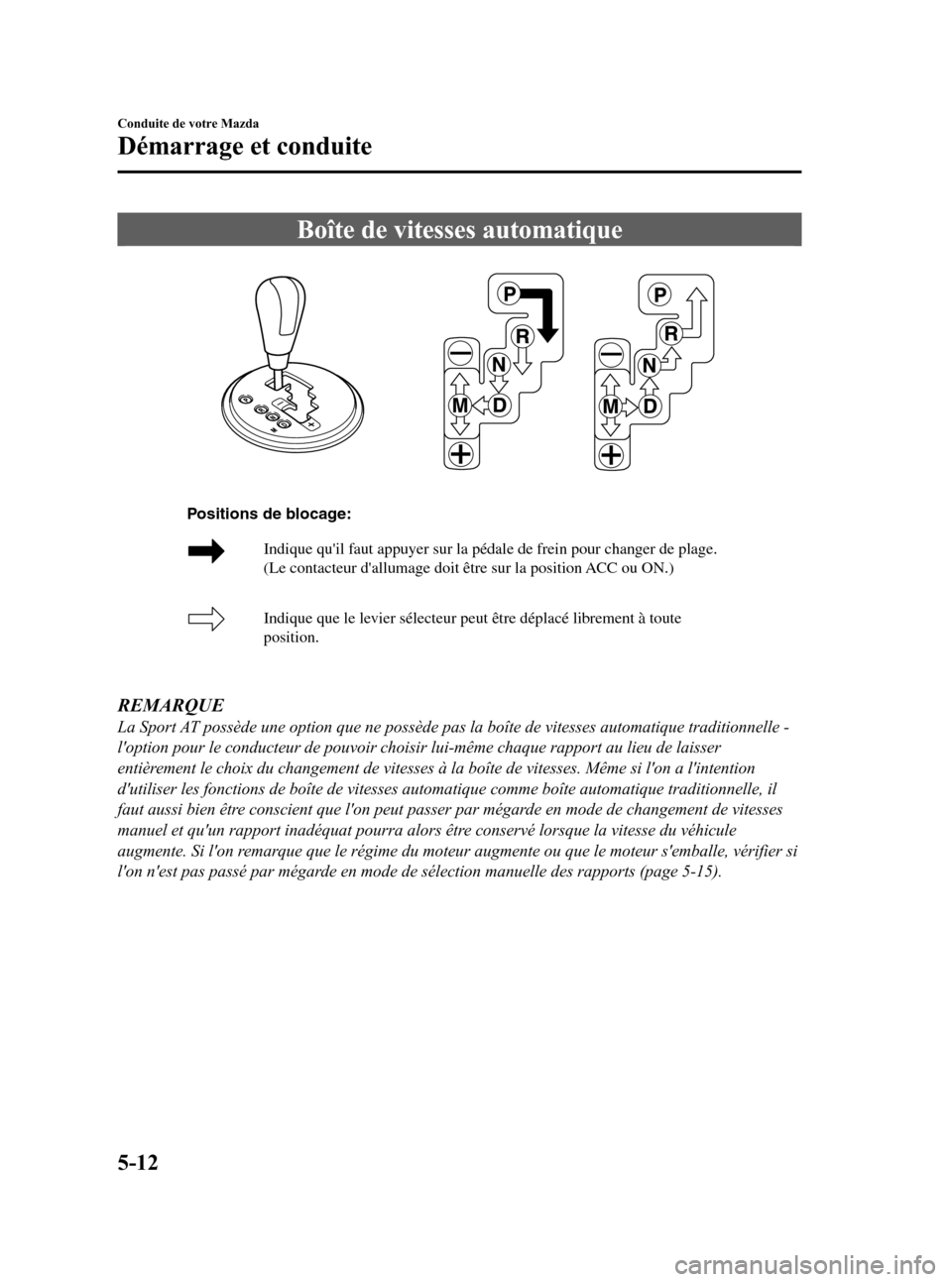

Boîte de vitesses automatique
Indique qu'il faut appuyer sur la pédale de frein pour changer de plage.
(Le contacteur d'allumage doit être sur la position ACC ou ON.)
Indique que le levier sélecteur peut être déplacé librement à toute
position.
Positions de blocage:
REMARQUE
La Sport AT possède une option que ne possède pas la boîte de vitesses automatique traditionnelle -
l'option pour le conducteur de pouvoir choisir lui-même chaque rapport au lieu de laisser
entièrement le choix du changement de vitesses à la boîte de vitesses. Même si l'on a l'intention
d'utiliser les fonctions de boîte de vitesses automatique comme boîte automatique traditionnelle, il
faut aussi bien être conscient que l'on peut passer par mégarde en mode de changement de vitesses
manuel et qu'un rapport inadéquat pourra alors être conservé lorsque la vitesse du véhicule
augmente. Si l'on remarque que le régime du moteur augmente ou que le moteur s'emballe, vérifier si
l'on n'est pas passé par mégarde en mode de sélection manuelle des rapports (page 5-15).
5-12
Conduite de votre Mazda
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page192
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (193,1)
qPlages de la boîte de vitesses
Le levier sélecteur doit être à la plage P ou
N pour pouvoir faire démarrer le moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
PRUDENCE
Toujours mettre le levier sélecteur en
position P et appliquer le frein de
stationnement:
Le fait de mettre le levier sélecteur en
plage P seulement, sans utiliser le
frein de stationnement pour
maintenir le véhicule à l'arrêt est
dangereux. Si la plage P ne reste pas
engagée, le véhicule risque de se
déplacer et de causer un accident.
ATTENTION
ØLe fait de passer en plage P, N ou
R lorsque le véhicule est en
mouvement, peut endommager la
boîte de vitesses.
Ø Le fait de passer à une plage de
conduite ou en marche arrière
lorsque le moteur tourne à un
régime plus rapide que le ralenti,
peut endommager la boîte de
vitesses.
R (Marche arrière)
En plage R, le véhicule se déplace vers
l'arrière. Le véhicule doit être arrêté avant
d'engager la plage R ou avant de passer à
une autre plage à partir de R, sauf dans
certaines occasions rares comme décrit
dans “Pour désembourber le véhicule ”
(page 4-11).
N (Point mort)
En plage N, les roues et la boîte de
vitesses ne sont pas bloquées. Sur la
moindre pente, le véhicule roulera si le
frein de stationnement ou si les freins ne
sont pas appliqués.
PRUDENCE
Si le moteur tourne à un régime
supérieur au ralenti ne pas passer de la
plage N ou P à un rapport de conduite: Il est dangereux de passer de la plage
N ou P à un rapport de conduite
lorsque le moteur tourne à un régime
supérieur au régime de ralenti. Le
véhicule pourrait se déplacer
brusquement et causer un accident
ou de graves blessures.
Ne pas passer à la plage N pendant la
conduite du véhicule: Le passage à la plage N pendant la
conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
ATTENTION
Ne pas passer à la plage N pendant
la conduite du véhicule. Cela risque
de causer des dommages à la boîte
de vitesses.
REMARQUE
Serrer le frein de stationnement ou appuyer
sur la pédale de frein avant de déplacer le
levier sélecteur depuis la position N afin
d'éviter que le véhicule ne se déplace
accidentellement.
Conduite de votre Mazda
Démarrage et conduite
5-13
CX-7_8BM9-EC-10I_Edition1 Page193
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (194,1)
D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à 5/6
*rapports.
* Modèle à moteur de 2,3 litres
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.
Se référer à Mode de sélection manuelle
des rapports (page 5-15).
q Changement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif actif
(AAS) contrôle automatiquement les
points de changement de la boîte de
vitesses pour offrir l'adaptation optimale
aux conditions de la route et aux
opérations du conducteur. Ceci permet
d'obtenir les performances optimales du
moteur et d'améliorer le confort de
conduite. Dans les virages, le mode AAS
maintiendra le même rapport de vitesses
que celui auquel le véhicule se trouvait
avant d'entrer dans le virage, et on
accélérera donc en utilisant le même
rapport après être sorti du virage.
Si le conducteur accélère rapidement, ou
accélère et décélère rapidement en
actionnant l'accélérateur et la pédale de
frein pendant une certaine période de
temps alors que le levier de sélection est
sur la position D, il est possible que le
mode AAS soit activé. Si ceci se produit,
le mode AAS maintiendra le rapport de
vitesses optimal et le conducteur pourra
alors remarquer que les vitesses ne
passent pas; toutefois, ceci n'est pas une
anomalie.
qSystème de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
5-14
Conduite de votre Mazda
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page194
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (195,1)
3. Déplacer le levier sélecteur.
REMARQUE
lLorsque le contacteur est en position
d'arrêt, il n'est pas possible de mettre le
levier sélecteur en plage P.
lPour s'assurer que la boîte de vitesses est
en position de stationnement,la clé de
contact ne peut pas être retirée si le levier
sélecteur n'est pas en plage P.
l(Avec clé avancée)
Le contacteur ne peut pas être tourné de
ACC à OFF si le levier de changement n'est
pas en plage P.
q Mode de sélection manuelle des
rapports
Ce mode donne la sensation de conduire
un véhicule à boîte de vitesses manuelle,
en opérant le levier sélecteur pour
contrôler le régime du moteur et le couple
appliqué aux roues motrices comme avec
une boîte de vitesses manuelles lorsque
plus de contrôle est requis.
Pour passer en mode de sélection
manuelle des rapports, déplacer le levier
de la plage D à la plage M.
REMARQUE
Le fait de passer en mode de sélection
manuelle des rapports pendant la conduite
n'endommagera pas la boîte de vitesses.
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage
D.
REMARQUE
lSi le mode de sélection manuelle des
rapports est engagé lorsque le véhicule est
arrêté, le rapport M1 est sélectionné.
lSi l'on passe en mode de sélection manuelle
sans appuyer sur la pédale d'accélérateur
lorsqu'on conduit en position D, 5ème
rapport, le rapport passera en position M4.
l(Modèle à moteur de 2,3 litres)
Si l'on passe en mode de sélection manuelle
sans appuyer sur la pédale d'accélérateur
lorsqu'on conduit en position D, 6ème
rapport, le rapport passera en position M5.
Témoins
Témoin de position de plage de boîte de
vitesse
En mode de sélection manuelle des
rapports, le témoin de position de plage de
boîte de vitesse “M ”s'allume sur le
tableau de bord.
Conduite de votre Mazda
Démarrage et conduite
5-15
CX-7_8BM9-EC-10I_Edition1 Page195
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (196,1)
Témoin de position de rapport
Le chiffre du rapport sélectionné s'allume.
Témoin de position de
plage de boîte de vitesse
Témoin de position de rapport
REMARQUElSi les rapports ne peuvent pas être
rétrogradés lors de la conduite à une
vitesse élevée, le témoin de position de
rapport clignote deux fois pour indiquer
l'impossibilité de rétrograder (pour
protéger la boîte de vitesses).
l(Modèle à moteur de 2,5 litres)
Si la température du liquide de boîte de
vitesses automatique s'élève excessivement,
il est possible que la boîte de vitesses passe
en mode de changement de vitesses
automatique, en annulant le mode de
changement de vitesses manuel et en
éteignant le témoin de position de rapport.
Ceci est une fonction normale qui protège
la boîte de vitesses automatique. Une fois
que la température du liquide de boîte de
vitesses automatique a diminué, le témoin
de position de rapport se rallume et le
mode de changement de vitesses manuel est
rétabli.
Sélection des rapports
Passage manuel au rapport supérieur
(M1→M2 →M3 →M4 →M5 →
M6
í)
Pour passer au rapport supérieur, tirer
légèrement le levier sélecteur vers l'arrière
(
) une fois.
REMARQUElLorsque vous conduisez lentement, les
vitesses ne peuvent pas être décalées vers le
haut.
lEn mode de sélection manuelle des
rapports, les rapports ne sont pas
sélectionnés automatiquement. Ne pas
pousser le régime moteur jusqu'à la ZONE
ROUGE du compte-tours. Si l'aiguille du
compte-tours entre dans la ZONE ROUGE,
un effet de frein moteur peut être ressenti,
car l'alimentation en carburant du moteur
est coupée afin de protéger celui-ci. Ceci
n'indique pas une anomalie.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule.
5-16
Conduite de votre Mazda
íCertains modèles.
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page196
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (197,1)
Rétrogradation manuelle
(M6
í→M5 →M4 →M3 →M2 →M1)
Pour rétrograder au rapport inférieur,
pousser légèrement le levier sélecteur vers
l'avant (
) une fois.
PRUDENCE
Ne pas utiliser le frein moteur lors de la
conduite sur des surfaces glissantes ou
à haute vitesse: Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées
ou gelées ou lors de la conduite à
haute vitesse cause un effet de frein
moteur soudain qui est dangereux.
Le changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.
REMARQUE
lA vitesses élevées, les rapports inférieurs
peuvent ne pas être sélectionnés.
lA la décélération, les rapports peuvent
rétrograder automatiquement suivant la
vitesse du véhicule.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule.
Mode fixe de second rapport
Lorsque le levier sélecteur est tiré vers
l'arrière (
) alors que le véhicule est
arrêté ou conduit aux vitesses suivantes, la
boîte de vitesses est établie en mode fixe
de second rapport.
Modèle à moteur de 2,5 litres:
12 km/h (7,5 mi/h) ou moins
Modèle à moteur de 2,3 litres:
16 km/h (9,9 mi/h) ou moins
Le rapport est fixé en seconde lorsque
dans ce mode pour faciliter le démarrage
et la conduite sur les routes glissantes. Si
le levier sélecteur est tiré vers l'arrière
(
) ou vers l'avant () lorsque dans le
mode fixe de second rapport, le mode sera
annulé.
Spécifications des sélections de rapport
Passage des rapports
Si la vitesse du véhicule est inférieure à la
vitesse spécifiée pour le rapport supérieur,
alors le rapport supérieur ne peut pas être
sélectionné.
Rapport Vitesse du véhicule
Modèle à moteur de 2,5 litres Modèle à moteur
de 2,3 litres
M1 →M2 Vous pouvez sélectionner le rapport M2
que le véhicule soit à l'arrêt ou roule.
M2 →M3 21 km/h (13 mi/h) 9 km/h (6 mi/h)
M3 →M4
38 km/h (24 mi/h) 26 km/h (16 mi/h)
M4 →M5 36 km/h (22 mi/h)
M5 →M6 ―53 km/h (33 mi/h)
Conduite de votre Mazda
Démarrage et conduite
5-17íCertains modèles.
CX-7_8BM9-EC-10I_Edition1 Page197
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (198,1)
Rétrogradation des rapports
Si la vitesse du véhicule est supérieure à
la vitesse spécifiée pour chaque rapport,
un rapport inférieur ne peut pas être
sélectionné pour protéger la boîte de
vitesses.
RapportVitesse du véhicule
Modèle à moteur de 2,5 litres Modèle à moteur
de 2,3 litres
M6 →M5 ―230 km/h
(143 mi/h)
M5 →M4 216 km/h
(135 mi/h) 182 km/h
(113 mi/h)
M4 →M3 150 km/h (93 mi/h) 135 km/h (83 mi/h)
M3 →M2 99 km/h (62 mi/h) 86 km/h (53 mi/h)
M2 →M1 50 km/h (31 mi/h) 45 km/h (28 mi/h)
REMARQUE
Concernant la vitesse de véhicule au rapport
le plus haut indiqué ci-dessus, il pourra être
impossible d'obtenir réellement cette vitesse
selon différentes conditions de conduite telles
que le vent, la pente ascendante et la surface
de la route.
Lors de la décélération, le rétrogradage
des rapports se fait automatiquement
lorsque la vitesse baisse aux vitesses
suivantes:
Rapport Vitesse du véhicule
Modèle à moteur de 2,5 litres Modèle à moteur
de 2,3 litres
M6 →M5 ―52 km/h (32 mi/h)
M5 →M4
34 km/h (21 mi/h) 34 km/h (21 mi/h)
M4 →M3 25 km/h (15 mi/h)
M3 ou
M2 →M1 11 km/h (7 mi/h) 8 km/h (5 mi/h)
REMARQUE
Le rapport ne rétrograde pas automatiquement
à M1 lorsque en mode fixe de second rapport.
Si la reprise a été faite aux vitesses
suivantes ou inférieures, les rapports
rétrogradent automatiquement:
Rapport Vitesse du véhicule
Modèle à moteur de 2,5 litres Modèle à moteur
de 2,3 litres
M6 →M5 ―220 km/h
(136 mi/h)
M5 →M4 202 km/h
(126 mi/h) 50 km/h (31 mi/h)
M4 →M3 140 km/h (87 mi/h) 30 km/h (18 mi/h)
M3 →M2 54 km/h (34 mi/h)
8 km/h (5 mi/h)
M2 →M1 ―
Recommandations concernant le
passage des vitesses
Passage des rapports
Pour une accélération normale et la
promenade, les points de passage suivants
sont recommandés.
Rapport Vitesse du véhicule
M1 en M2 24 km/h (15 mi/h)
M2 en M3 40 km/h (25 mi/h)
M3 en M4 65 km/h (40 mi/h)
M4 en M5 73 km/h (45 mi/h)
M5 en M6
*80 km/h (50 mi/h)
* Modèle à moteur de 2,3 litres
Rétrogradation des rapports
Lorsque l'on doit ralentir dans un trafic
dense ou lors de la montée d'une forte
côte , rétrograder avant de faire peiner le
moteur. Ceci donne une meilleure
accélération lorsque plus de vitesse est
nécessaire.
Lors de la descente d'une pente à forte
inclinaison, rétrograder pour maintenir
une vitesse sécuritaire et pour limiter
l'usure des freins.
5-18
Conduite de votre Mazda
Démarrage et conduite
CX-7_8BM9-EC-10I_Edition1 Page198
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I

Black plate (199,1)
qConseils concernant la conduite
PRUDENCE
Ne pas laisser le véhicule reculer dans
une montée lorsque le levier sélecteur
est en position de marche avant ou
avancer dans une descente lorsque le
levier sélecteur est en position de
marche arrière.
Sinon, le moteur s'arrête, ce qui
entraîne la coupure des servofreins et
des fonctions de direction assistée,
rend difficile le contrôle du véhicule et
peut entraîner un accident.
Dépassement
Pour plus de puissance lors du
dépassement d'un autre véhicule ou pour
monter une forte pente, appuyer à fond
sur l'accélérateur. La boîte de vitesses
rétrogradera à un rapport inférieur, suivant
la vitesse du véhicule.
Démarrage en côte
Pour monter une côte à partir de la
position arrêtée:
1. Appuyer sur la pédale de frein.
2. Passer en plage D ou M1, suivant lacharge du véhicule et l'inclinaison de la
pente.
3. Relâcher la pédale de frein tout en accélérant graduellement.
Descente de pente
Lors de la descente de forte pente, passer
à une plage de rapport inférieur, suivant la
charge du véhicule et l'inclinaison de la
pente. Descendre lentement, n'utiliser les
freins que de façon occasionnelle pour
éviter qu'ils ne surchauffent.
Direction assistée
La direction n'est assistée que lorsque le
moteur fonctionne. Si le moteur est arrêté
ou si le système de direction assistée ne
fonctionne pas, il est possible de diriger le
véhicule mais cela demande un plus grand
effort physique.
Si le volant semble plus rigide que
d'habitude durant la conduite normale,
consulter un concessionnaire agréé
Mazda.
ATTENTION
Ne jamais maintenir le volant de
direction tourné à fond, vers la droite
ou vers la gauche, pendant plus de 5
secondes si le moteur tourne.
Cela pourrait endommager le
système de direction assistée.
Conduite de votre Mazda
Démarrage et conduite
5-19
CX-7_8BM9-EC-10I_Edition1 Page199
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I
