MAZDA MODEL CX-7 2011 Manuel du propriétaire (in French)

Black plate (460,1)
La désignation de qualité“SM ”ou
“ ILSAC ”doit être indiquée sur l'étiquette.
–30 –20 –10 0 10 20 30 40 50
–20 0 20 40 60 80 100 120
5W-30
q Vérification du niveau d'huile
moteur
Moteur de 2,3 litres
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins 5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Ouvrir le bouchon.
5. Retirer la jauge, l'essuyer et l'introduire à nouveau à fond.
Max.
Correct
Min.
6. Retirer à nouveau la jauge et vérifier le niveau.
Le niveau est adéquat s'il se trouve
entre “MIN ”et “MAX ”.
S'il est près ou plus bas que “MIN ”,
ajouter assez d'huile pour porter le
niveau à “MAX ”.
ATTENTION
Ne pas ajouter d'huile au-delà de
MAX. Cela pourrait endommager le
moteur.
7. S'assurer que le joint torique sur la jauge est placé correctement avant de
réinsérer la jauge.
8. Réintroduire la jauge à fond.
8-24
Entretien
Entretien réalisable par le propriétaire
CX-7_8BM9-EC-10I_Edition1 Page460
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (461,1)
9. Fermer le bouchon.
REMARQUE
Pour refermer le bouchon d'huile du moteur, le
positionner en mettant la marque (
) alignée
à la position OPEN (
), puis le tourner sur
la position CLOSE (
).
Moteur de 2,5 litres
1. Veiller à ce que le véhicule se trouve sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins 5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire à nouveau à fond. Type A
Plein
Correct Niveau bas
Type B
Correct Plein
Niveau bas
5. Retirer à nouveau la jauge et vérifier le niveau. Le niveau est normal si'il se
trouve entre les repères “Plein ”et
“ Niveau bas ”. S'il est près ou plus bas
que “Niveau bas ”, ajouter assez d'huile
pour porter le niveau à “Plein ”.
ATTENTION
Ne dépasser pas le niveau “Plein ”.
Cela risque d'endommager le moteur.
6. S'assurer que le joint torique sur la jauge est placé correctement avant de
réinsérer la jauge.
7. Réintroduire la jauge à fond.
Entretien
Entretien réalisable par le propriétaire
8-25
CX-7_8BM9-EC-10I_Edition1 Page461
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (462,1)
Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement: Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
PRUDENCE
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de refroidissement
du moteur devraient être faits par un
concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an ―au début de
l'hiver ―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.
8-26
Entretien
Entretien réalisable par le propriétaire
CX-7_8BM9-EC-10I_Edition1 Page462
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (463,1)
Le liquide doit remplir le radiateur et être
entre les repères FULL (plein) et LOW
(niveau bas) dans le réservoir lorsque le
moteur est froid.
Si le niveau se trouve au niveau ou à
proximité du repère LOW, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère FULL.
ATTENTION
ØLe liquide de refroidissement
abîme la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
Ø N'utiliser que de l'eau douce
(déminéralisée) pour le mélange
de liquide de refroidissement. De
l'eau contenant des minéraux
diminue l'efficacité du liquide de
refroidissement.
Ø Ne pas ajouter de l'eau
uniquement. Toujours ajouter le
mélange correct de liquide de
refroidissement.
Ø Le moteur du véhicule comporte
des pièces en aluminium et elles
doivent être protégées par un
liquide à l'éthylène-glycol afin
d'éviter qu'elles ne soient
endommagées par la corrosion ou
le gel.
Ø NE PAS UTILISER de liquide de
refroidissement contenant de
l'alcool, du méthanol, du borate
ou du silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
Ø NE PAS MELANGER d'alcool ou de
méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
Ø Ne pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.
Entretien
Entretien réalisable par le propriétaire
8-27
CX-7_8BM9-EC-10I_Edition1 Page463
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (464,1)

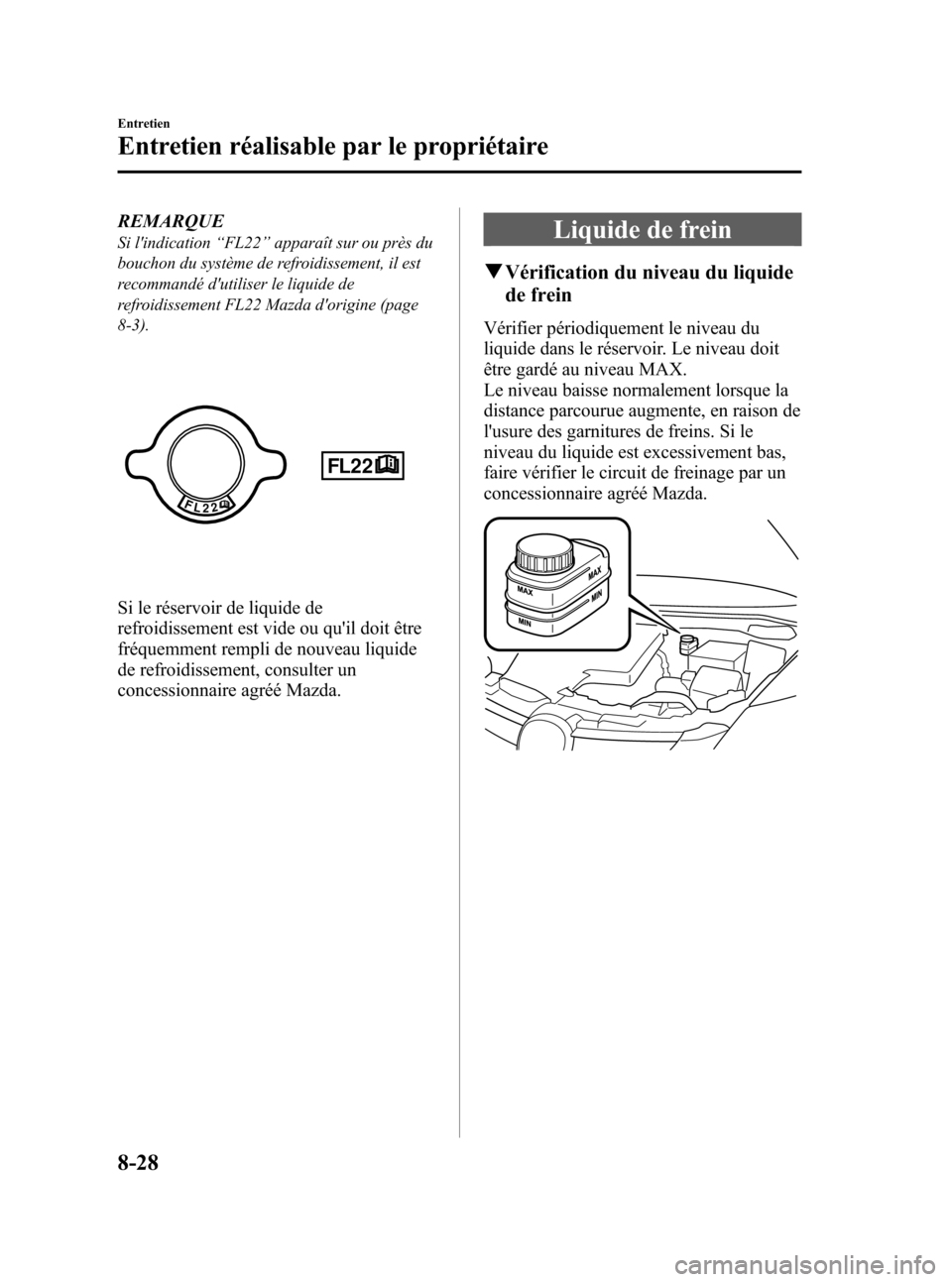

REMARQUE
Si l'indication“FL22” apparaît sur ou près du
bouchon du système de refroidissement, il est
recommandé d'utiliser le liquide de
refroidissement FL22 Mazda d'origine (page
8-3).
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
Liquide de frein
q Vérification du niveau du liquide
de frein
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé au niveau MAX.
Le niveau baisse normalement lorsque la
distance parcourue augmente, en raison de
l'usure des garnitures de freins. Si le
niveau du liquide est excessivement bas,
faire vérifier le circuit de freinage par un
concessionnaire agréé Mazda.
8-28
Entretien
Entretien réalisable par le propriétaire
CX-7_8BM9-EC-10I_Edition1 Page464
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (465,1)
qAppoint de liquide de frein
PRUDENCE
Faire attention de ne pas renverser de
liquide de frein sur soi ou sur le moteur:
Du liquide de frein renversé est
dangereux. S'il entre en contact avec
les yeux, cela peut causer de graves
blessures. Dans ce cas, se rincer
immédiatement les yeux avec de
l'eau et consulter un médecin. Du
liquide de frein renversé sur un
moteur chaud peut causer un
incendie.
Si le niveau du liquide de frein est bas,
faire contrôler les freins: Si le niveau du liquide de frein est
bas, ceci est dangereux. Un niveau
bas peut indiquer une usure des
plaquettes de frein ou une fuite du
système de freinage. Les freins
risquent de ne pas fonctionner et cela
peut causer un accident.
Si le niveau du liquide est bas, ajouter du
liquide jusqu'au repère MAX.
Avant d'ajouter du liquide, nettoyer
soigneusement la zone entourant le
bouchon du réservoir.
ATTENTION
Ø Le liquide de frein endommage les
surfaces peintes. Si du liquide de
frein entre en contact avec une
surface peinte, le laver
immédiatement avec de l'eau.
Ø L'utilisation d'un liquide de frein
autre que celui spécifié (page 10-4)
endommagera le système. Le
mélange de liquides différents
endommage aussi le système.
Si l'on doit rajouter fréquemment
du liquide de frein, s'adresser à un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-29
CX-7_8BM9-EC-10I_Edition1 Page465
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (466,1)
Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe
de direction assistée, ne pas utiliser le
véhicule pour de longues périodes si
le niveau de liquide de direction
assistée est bas.
REMARQUE
Utiliser le liquide de direction assistée spécifié
(page 10-4).
Vérifier le niveau du liquide dans le
réservoir à chaque changement d'huile,
avec le moteur arrêté et froid. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
Liquide de boîte de vitesses
automatique
q Vérification du niveau de liquide
de boîte de vitesses automatique
Vérifier régulièrement le niveau du
liquide de boîte de vitesses automatique.
Mesurer le niveau du liquide tel que décrit
ci-dessous.
Boîte de vitesses 5 vitesses
ATTENTION
Ø Toujours vérifier le niveau du
liquide de boîte de vitesses
automatique en procédant comme
suit. Si l'on n'effectue pas cette
procédure correctement, il sera
impossible de mesurer précisément
le niveau du liquide de boîte de
vitesses automatique, ce qui risque
d'endommager la boîte de vitesses
automatique.
Ø Si le niveau de liquide est bas, ceci
risque de faire patiner la boîte de
vitesses. Si le niveau est trop haut,
cela cause de la mousse, des fuites
de liquide et un mauvais
fonctionnement.
Ø Il est recommandé d'utiliser le
liquide de boîte de vitesses
automatique Mazda d'origine
(page 10-4).
1. Garer le véhicule sur une surface horizontale et tirer fermement le frein
de stationnement.
2. S'assurer qu'il n'y ait pas de fuite du liquide de boîte de vitesses
automatique dans le tuyau du liquide
de boîte de vitesses automatique ou
dans le carter.
8-30
Entretien
Entretien réalisable par le propriétaire
CX-7_8BM9-EC-10I_Edition1 Page466
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (467,1)
3. Mettre le levier sélecteur sur la positionde stationnement (P), démarrer le
moteur et le laisser se réchauffer.
ATTENTION
Ne pas actionner le levier sélecteur
pendant que le réchauffement du
moteur est en cours. Si le niveau du
liquide de boîte de vitesses
automatique est très bas, la boîte de
vitesses automatique risque d'être
endommagée.
4. Pendant que le moteur tourne au ralenti, retirer la jauge, l'essuyer et
l'introduire à nouveau.
5. Vérifier le niveau du liquide de boîte de vitesses automatique. S'il n'y a pas
de liquide de boîte de vitesses
automatique qui adhère à 5 mm de
l'extrémité de la jauge, ajouter du
liquide de boîte de vitesses
automatique.
ATTENTION
S'il n'y a pas de liquide de boîte de
vitesses automatique qui adhère à la
jauge même après que le moteur se
soit réchauffé, ne pas conduire le
véhicule. Sinon, la boîte de vitesses
automatique pourrait être
endommagée.
6. Faire passer le levier sélecteur sur chaque plage et à chaque position, et
vérifier s'il n'y a pas d'anomalie.
7. Conduire le véhicule dans les rues de la ville pendant 5 km (3,1 milles) ou plus.
8. Garer le véhicule sur une surface horizontale et tirer fermement le frein
de stationnement. 9. Mettre le levier sélecteur sur la position
de stationnement (P), vérifier le niveau
du liquide de boîte de vitesses
automatique pendant que le moteur
tourne au ralenti, et s'assurer que le
niveau du liquide de boîte de vitesses
automatique soit bien correct. Si le
niveau du liquide de boîte de vitesses
automatique n'est pas dans les limites
correctes, rajouter du liquide de boîte
de vitesses automatique.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
Plein
Correct
Niveau bas
Boîte de vitesses 6 vitesses
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié avec le moteur
tournant au ralenti, lorsque le véhicule n'a
pas roulé, à la température normale.
ATTENTION
Ø Si le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
Ø Il est recommandé d'utiliser le
liquide de boîte de vitesses
automatique Mazda d'origine
(page 10-4).
Entretien
Entretien réalisable par le propriétaire
8-31
CX-7_8BM9-EC-10I_Edition1 Page467
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (468,1)
1. Garer le véhicule sur une surfacehorizontale et tirer fermement le frein
de stationnement.
2. Démarrer le moteur et appuyer sur la pédale de frein.
3. Déplacer le levier sélecteur sur toutes les plages, puis le remettre sur la plage
P.
PRUDENCE
S'assurer d'appuyer sur la pédale de
frein avant de déplacer le levier
sélecteur: Le fait de déplacer le levier sélecteur
sans appuyer en premier sur la
pédale de frein est dangereux. Le
véhicule peut se déplacer
soudainement et causer un accident.
4. Laisser le moteur tourner au ralenti, retirer la jauge, l'essuyer et l'introduire
à nouveau.
5. Retirer à nouveau la jauge. Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
A
B
Plein
Niveau
bas Plein
Niveau
bas
Plage de liquide chaud A
Si l'on a roulé et que le liquide a atteint la
température normale de fonctionnement,
environ 65 °C (150 °F), le liquide devrait
se trouver entre les repères Plein et
Niveau bas.
Plage de liquide froid B
Lorsque le moteur n'a pas tourné et que la
température extérieure est d'environ 20 °C
(70 °F), le niveau du liquide doit être
proche, mais pas au-dessus, de l'encoche
inférieure de la jauge.
ATTENTION
Ø N'utiliser la plage de liquide froid
qu'en guise de référence.
Ø Si la température ambiante est
inférieure à environ 20 °C (70 °F),
démarrer le moteur et mesurer le
niveau du liquide après avoir
laisser tourner le moteur pour qu'il
atteigne la température normale
de fonctionnement.
Ø Si l'on a roulé pendant une durée
prolongée à grande vitesse ou
dans un trafic dense par temps
chaud, il est préférable de mesurer
le niveau d'huile après avoir arrêté
le moteur et laissé refroidir le
liquide pendant 30 minutes.
Introduire la jauge à fond. Lorsqu'on
ajoute du liquide, mesurer le niveau avec
la jauge afin de s'assurer que le niveau ne
se trouve pas au-dessus du repère de
niveau plein.
REMARQUE
Pour une lecture précise, inspecter le niveau
du liquide sur les deux côtés de la jauge, dans
un endroit bien éclairé.
8-32
Entretien
Entretien réalisable par le propriétaire
CX-7_8BM9-EC-10I_Edition1 Page468
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I

Black plate (469,1)
Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glace
sans protection antigel en hiver: L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale ou
fédérale peut limiter l'utilisation de composés
organiques volatils (COV) qui sont
communément utilisés comme agents antigel
dans le liquide de lave-glace. Un liquide de
lave-glace avec un bas pourcentage de COV
ne doit être utilisé que s'il fournit une
protection contre le gel adéquate pour toutes
les régions et les climats où le véhicule sera
utilisé.
Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent le
même réservoir.
Entretien
Entretien réalisable par le propriétaire
8-33
CX-7_8BM9-EC-10I_Edition1 Page469
Thursday, September 16 2010 7:4 PM
Form No.8BM9-EC-10I
