Black plate (94,1)
ATTENTION
ØComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne
pas fonctionner correctement dans les conditions suivantes:
ØLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
ØLa clé avancée est en contact avec ou recouverte par un objet métallique.
ØLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un
ordinateur personnel ou un téléphone cellulaire.
ØUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
ØUn équipement situé à proximité du véhicule émet des ondes radio.
ØSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
Ø La clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit
des ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils
électriques tels que téléviseur ou PC.
Ø Pour ne pas endommager la clé avancée, NE PAS:
ØLaisser tomber la clé avancée.
ØMouiller la clé avancée.
ØDémonter la clé avancée.
ØExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
ØPlacer des objets lourds sur la clé avancée.
ØPasser la clé avancée au nettoyeur à ultrasons.
ØPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Veiller à remplacer la pile lorsque le témoin KEY vert
du tableau de bord clignote pendant 30 secondes lorsque le moteur est arrêté, faute de quoi il ne
sera pas possible de démarrer le moteur à l'aide du système de démarrage à télécommande une
fois la pile complètement épuisée. Se reporter à la section relative au voyant KEY (rouge) à la
page 5-61. Il est alors nécessaire de procéder à un démarrage forcé du moteur ou de démarrer le
moteur à l'aide de la clé auxiliaire. Se référer à section Avertisseur de la pile de clé avancée
déchargée à la page 3-21.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé Mazda. Pour
chaque véhicule, 6 clés avancées sont fournies pour bénéficier des fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8BM9-EC-10I_Edition1 Page94
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (95,1)
qEntretien de la clé avancée
ATTENTION
Ø S'assurer que la pile est installée
avec le côté adéquat vers le haut.
La pile risque de couler si elle n'est
pas installée correctement.
Ø Lors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la
télécommande, car cela peut
l'endommager.
Ø Il y a danger d'explosion si la pile
n'est pas remplacée correctement.
Ø Ne remplacer qu'avec le même
type de pile (CR2025 ou
l'équivalent).
Ø Mettre les piles usées au rebut en
respectant les instructions
suivantes.
ØIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
ØNe jamais démonter la pile.
ØNe jamais jeter la pile dans le
feu ou dans l'eau.
ØNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) du tableau de
bord clignote pendant environ 30
secondes lorsque le moteur est arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite. Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Insérer un tournevis à tête plate dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8BM9-EC-10I_Edition1 Page95
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (101,1)
lCe paramètre peut être modifié de telle
sorte que les portières et le hayon soient
verrouillés automatiquement sans avoir
besoin d'appuyer sur l'interrupteur de
commande (page 10-9).
(Fonction de verrouillage automatique)
Un bip sonore se fait entendre lorsque
toutes les portières et le hayon sont fermés
et que la clé est transportée. Toutes les
portières et le hayon sont fermés
automatiquement après 3 secondes environ
lorsque la clé avancée se trouve hors des
limites de la plage de fonctionnement. Les
feux de détresse clignoteront une fois.
(Même si le conducteur reste dans la plage
de fonctionnement, toutes les portières et le
hayon seront automatiquement verrouillés
après 30 secondes environ.)
Si le conducteur sort de la plage de
fonctionnement avant que les portières et le
hayon soient complètement fermés ou
qu'une autre clé avancée est laissée dans le
véhicule, la condamnation automatique ne
fonctionnera pas. Toujours vérifier que
toutes les portières et le hayon sont fermés
et verrouillés avant de quitter le véhicule.
l(Fonction de reverrouillage automatique)
Après avoir déverrouillé toutes les portières
et le hayon en appuyant sur l'interrupteur
de commande, toutes les portières et le
hayon seront verrouillés automatiquement
si l'une quelconque des opérations ci-
dessous n'est pas exécutée dans les 30
secondes. Si le véhicule est équipé d'un
système antivol, les feux de détresse
clignoteront pour confirmation.
lUne portière ou le hayon est ouverte.lLa clé auxiliaire est introduite dans le
contacteur d'allumage.
lLe bouton de démarrage est enfoncé.
qDémarrage du moteur
Positions du contacteur d'allumage
Etant donné qu'il n'y a pas de clé
traditionnelle, certaines des fonctions du
contacteur d'allumage sont différentes.
Bouton de démarrage
La marque gravée (LOCK) indiquée dans
l’ illustration peut différer de celle qui est
indiquée sur le véhicule (elle peut
indiquer OFF).
OFF/LOCK ―Bouton relâché
De même, l'alimentation des appareils
électriques est coupée.
OFF/LOCK ―Bouton appuyé
Le contacteur peut être mis sur ACC
lorsque le témoin KEY (vert) s'allume sur
le tableau de bord.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-11
CX-7_8BM9-EC-10I_Edition1 Page101
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (103,1)
Démarrage du moteur
REMARQUE
lLe démarrage du moteur est commandé par
le système d'allumage de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Equipements Source d'Interférence
régissant la puissance de la pulsation du
champ électrique des parasites radio.
lLe conducteur doit être muni de la clé
avancée car celle-ci contient une puce
d'immobilisation qui doit communiquer
avec les commandes du moteur à une
courte distance.
lLorsqu'on démarre le moteur, veiller à ce
que le bouton de démarrage soit bien fixé
avant d'essayer de l'utiliser. Si le bouton se
détache du contacteur d'allumage, le
rattacher en le poussant sur le contacteur
d'allumage.
1. Le conducteur doit s'assurer qu'il estbien muni de la clé avancée.
2. Tous les occupants du véhicule doivent attacher leur ceinture.
3. Veiller à ce que le frein de stationnement soit appliqué.
4. Appuyer sur la pédale de frein. 5. Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
Le démarreur ne fonctionne pas si le levier
sélecteur n'est pas en plage P ou N.
6. Enfoncer progressivement le bouton de démarrage bien à fond.
7. Vérifier que le témoin KEY (vert)s'allume sur le tableau de bord. Le
voyant KEY (rouge) signale qu'il est
impossible de démarrer le moteur à
l'aide du système d'ouverture à
télécommande avancé. Vous pouvez
utiliser la clé auxiliaire à la place (page
3-22).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-13
CX-7_8BM9-EC-10I_Edition1 Page103
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (104,1)

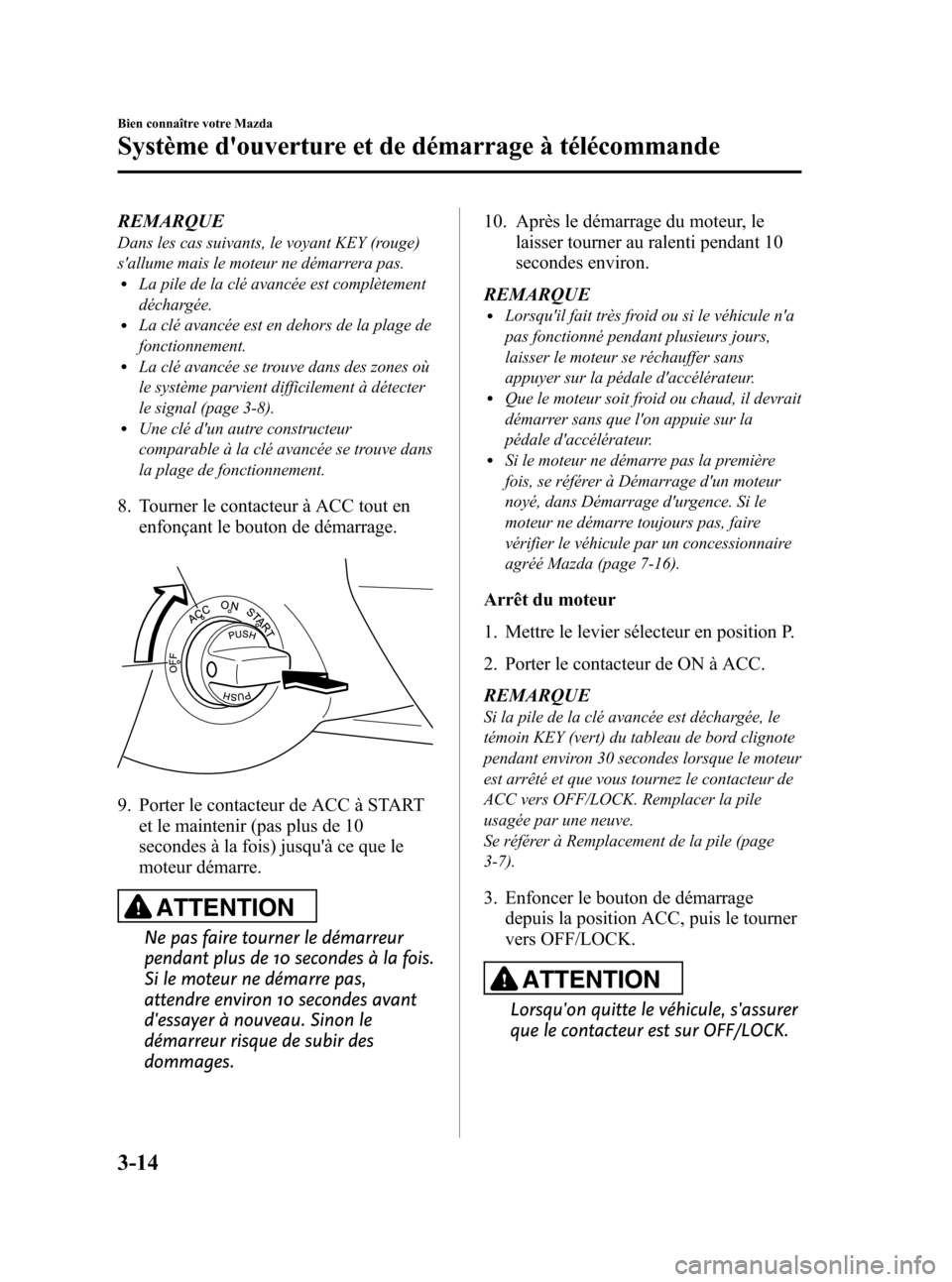

REMARQUE
Dans les cas suivants, le voyant KEY (rouge)
s'allume mais le moteur ne démarrera pas.
lLa pile de la clé avancée est complètement
déchargée.
lLa clé avancée est en dehors de la plage de
fonctionnement.
lLa clé avancée se trouve dans des zones où
le système parvient difficilement à détecter
le signal (page 3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve dans
la plage de fonctionnement.
8. Tourner le contacteur à ACC tout enenfonçant le bouton de démarrage.
9. Porter le contacteur de ACC à START
et le maintenir (pas plus de 10
secondes à la fois) jusqu'à ce que le
moteur démarre.
ATTENTION
Ne pas faire tourner le démarreur
pendant plus de 10 secondes à la fois.
Si le moteur ne démarre pas,
attendre environ 10 secondes avant
d'essayer à nouveau. Sinon le
démarreur risque de subir des
dommages. 10. Après le démarrage du moteur, le
laisser tourner au ralenti pendant 10
secondes environ.
REMARQUE
lLorsqu'il fait très froid ou si le véhicule n'a
pas fonctionné pendant plusieurs jours,
laisser le moteur se réchauffer sans
appuyer sur la pédale d'accélérateur.
lQue le moteur soit froid ou chaud, il devrait
démarrer sans que l'on appuie sur la
pédale d'accélérateur.
lSi le moteur ne démarre pas la première
fois, se référer à Démarrage d'un moteur
noyé, dans Démarrage d'urgence. Si le
moteur ne démarre toujours pas, faire
vérifier le véhicule par un concessionnaire
agréé Mazda (page 7-16).
Arrêt du moteur
1. Mettre le levier sélecteur en position P.
2. Porter le contacteur de ON à ACC.
REMARQUE
Si la pile de la clé avancée est déchargée, le
témoin KEY (vert) du tableau de bord clignote
pendant environ 30 secondes lorsque le moteur
est arrêté et que vous tournez le contacteur de
ACC vers OFF/LOCK. Remplacer la pile
usagée par une neuve.
Se référer à Remplacement de la pile (page
3-7).
3. Enfoncer le bouton de démarrage depuis la position ACC, puis le tourner
vers OFF/LOCK.
ATTENTION
Lorsqu'on quitte le véhicule, s'assurer
que le contacteur est sur OFF/LOCK.
3-14
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8BM9-EC-10I_Edition1 Page104
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (109,1)
qUtilisation de la clé auxiliaire
Utiliser la clé auxiliaire logée dans la clé
avancée si la batterie de la télécommande
vient à se décharger ou en cas de
dysfonctionnement.
Retrait de la clé auxiliaire
Tirer sur la clé auxiliaire pour l'extraire de
la clé avancée.
Verrouillage, déverrouillage des
portières
Les portières peuvent être verrouillées/
déverrouillées à l'aide de la clé auxiliaire,
se référer à Verrouillage, déverrouillage à
l'aide de la clé (page 3-31).
Démarrage du moteur
Le moteur peut être démarré à l'aide de la
clé auxiliaire, se référer à Contacteur
d'allumage (page 5-2).
Fonction de suspension de
clé avancée
Si une clé avancée est laissée à l'intérieur
du véhicule et qu'on utilise une deuxième
clé avancée pour verrouiller le véhicule,
les fonctions de la clé avancée laissée
dans le véhicule seront suspendues
momentanément pour empêcher que le
véhicule soit volé.
Les fonctions suivantes sont inutilisables:
lDémarrage du moteur en utilisant le
bouton de démarrage.
lActionnement des interrupteurs de
commande.
Pour rétablir ces fonctions, effectuer l'une
quelconque des opérations suivantes:
lAppuyer sur la touche de verrouillage
ou de déverrouillage de la clé avancée
dont les fonctions ont été suspendues
momentanément.
lLorsqu'on est muni d'une autre clé
avancée, enfoncer le bouton de
démarrage jusqu'à ce que le témoin
KEY (vert) s'allume.
lInsérer la clé auxiliaire et mettre le
contacteur sur ON.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-19
CX-7_8BM9-EC-10I_Edition1 Page109
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (110,1)
Voyants et avertisseurs
sonores
qVoyant d'anomalie du système
En cas d'anomalie des fonctions du
système à télécommande, le voyant KEY
(rouge) s'allume en continu sur le tableau
de bord.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser
le véhicule avec les fonctions à
télécommande. Garer le véhicule
dans un endroit sûr et utiliser la clé
auxiliaire pour continuer la conduite.
Faire inspecter le véhicule chez un
concessionnaire agréé Mazda dès
que possible.
Se référer à Contacteur d'allumage
(page 5-2).
qAvertisseur sonore de bouton de
démarrage pas en position LOCK
Si le contacteur est mis sur ACC et que la
portière du conducteur est ouverte, un bip
sonore continu retentira afin d'attirer
l'attention du conducteur sur le fait que le
contacteur n'a pas été mis sur la position
d'arrêt. Dans ce cas, le système
d'ouverture à télécommande ne fonctionne
pas, la voiture ne peut pas être verrouillée
et la batterie va se vider.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
sonore retentira et le voyant KEY (rouge)
clignotera en continu si le contacteur n'est
pas en position d'arrêt pour attirer
l’ attention du conducteur que la clé
avancée a été retirée. Il s'arrêtera de
clignoter lorsque la clé avancée sera
replacée dans le véhicule:
lLe contacteur n'est pas en position
d'arrêt, la portière du conducteur est
ouverte et la clé avancée est retirée du
véhicule. (Un bip sonore retentit trois
fois.)
Toutefois le bip sonore retentit en
continu si le contacteur est mis sur
ACC et que la portière est ouverte suite
à l'activation du bip d'alarme indiquant
que le contacteur n'est pas en position
d'arrêt.
lLe contacteur n'est pas en position
d'arrêt et toutes les portières ont été
fermées après qu'on ait retiré la clé
avancée du véhicule. (Un bip sonore
retentit six fois. )
REMARQUE
Comme la clé avancée utilise des ondes radio
de faible intensité, l'Avertisseur sonore de la
clé avancée retirée du véhicule peut être activé
si la clé avancée est transportée en même
temps que des objets métalliques ou si elle se
trouve dans une zone où la réception du signal
est mauvaise dans le véhicule.
3-20
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8BM9-EC-10I_Edition1 Page110
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (111,1)
qAvertisseur sonore de l'interrupteur
de commande inutilisable
Dans les conditions suivantes, si on
appuie sur l'interrupteur de commande
d'une portière avant ou du hayon alors que
le conducteur est muni de la clé avancée,
un bip retentit 6 fois pour signaler que ni
les portières avant ni le hayon ne peuvent
être verrouillés.
lUne portière ou le hayon est ouvert (y
compris voyant portière ouverte).
lLe contacteur n'est pas en position
d'arrêt.
lLa clé auxiliaire est introduite dans le
contacteur d'allumage.
qAvertisseur de la pile de clé
avancée déchargée
Lorsque le contacteur est placé sur ACC
ou n'est pas mis sur ON, le témoin KEY
(vert) clignote pendant environ 30
secondes pour indiquer que la puissance
restante de la pile est insuffisante.
Remplacer par une pile neuve avant que la
clé avancée ne devienne inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5).
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Se référer à Fonctions de personnalisation à la
page 10-9.
qAvertisseur de démarrage du
moteur refusé
Dans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le contacteur ne passera
pas sur ACC même s ’il est en position
d'arrêt.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal (page
3-8).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
qAvertisseur sonore d'alarme de clé
avancée laissée dans le véhicule
Si une clé avancée est laissée dans
l'habitacle du véhicule et que toutes les
portières et le hayon sont fermés en
utilisant une clé avancée séparée, un bip
sonore retentira pendant environ 10
secondes pour avertir le conducteur que la
clé avancée se trouve dans l'habitacle du
véhicule. Dans ce cas, les portières et le
hayon seront verrouillés, mais les
fonctions de la clé avancée laissée dans
l'habitacle du véhicule pourront être
suspendues temporairement. Pour rétablir
le fonctionnement normal de la clé
avancée, procéder comme suit (page
3-19).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-21
CX-7_8BM9-EC-10I_Edition1 Page111
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (112,1)
Lorsque le voyant/avertisseur sonore est activé
Dans les conditions suivantes, des bips sonores retentissent et un voyant/témoin s'allume
sur le tableau de bord pour avertir le conducteur d'une mauvaise utilisation de la clé
avancée afin de prévenir contre le vol du véhicule (page 3-20).
PrudenceComment vérifier
Lorsqu'une portière reste ouverte, un bip sonore continu retentit. Vérifier que le contacteur est en position
d'arrêt.
Si lors de l'ouverture d'une portière trois bips sonores retentissent, et
que le voyant KEY (rouge) clignote sur le tableau de bord. Vérifier que la clé avancée a été retirée du
véhicule.
Si lors de la fermeture d'une portière est fermée un bip sonore retentit
six fois, et que le voyant KEY (rouge) clignote sur le tableau de bord. Vérifier que la clé avancée a été retirée du
véhicule.
Lorsqu'on verrouille les portières, le carillon retentit pendant dix
secondes environ. Vérifier que la clé avancée a été laissée
dans le véhicule.
Lors de la tentative de verrouillage des portières à l'aide de
l'interrupteur de commande des portières avant, un bip sonore est émis
6 fois. Vérifier que le contacteur est en position
d'arrêt.
Vérifier si une portière ou si le hayon est
ouvert.
Si le témoin KEY (vert) s'allume sur le tableau de bord. La pile de la clé avancée est déchargée.
Remplacer la pile usagée par une neuve.
Se référer à Entretien de la clé avancée à
la page 3-5.
Si le voyant KEY (rouge) reste allumé en continu sur le tableau de
bord. Cela indique un dysfonctionnement de la
clé avancée. Garer le véhicule dans un
endroit sûr et utiliser la clé auxiliaire pour
continuer la conduite. Faire inspecter le
véhicule chez un concessionnaire agréé
Mazda dès que possible.
3-22
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8BM9-EC-10I_Edition1 Page112
Thursday, September 16 2010 7:0 PM
Form No.8BM9-EC-10I

Black plate (230,1)
SignalVoyants/témoins Page
Voyant du système de freinage 5-51
Voyant du circuit de charge5-53
Voyant de pression d'huile moteur5-53
Voyant d'anomalie du moteur5-54
Voyant du système d'antiblocage de frein (ABS)5-52
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-54
Voyant de niveau bas de carburant
5-55
Voyant de vérification du bouchon du réservoir de carburant5-55
Voyant/bip de ceintures de sécurité5-55
Voyant de portière ouverte5-57
Voyant de niveau bas de liquide de lave-glace5-57
Voyant de boîte de vitesses automatique5-58
Voyant du système toutes roues motrices (AWD)5-58
Voyant du système de surveillance de pression des pneus5-59
Voyant KEY (rouge)/Témoin KEY (vert)5-61
Témoin d'immobilisateur5-62
5-50
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-7_8BM9-EC-10I_Edition1 Page230
Thursday, September 16 2010 7:1 PM
Form No.8BM9-EC-10I
