MAZDA MODEL CX-9 2007 Manuel du propriétaire (in French)

Black plate (131,1)
qInterrupteur de verrouillage du
lève-vitre électrique
Avec l'interrupteur de verrouillage en
position de déverrouillage, toutes les
vitres électriques sur chaque portière
peuvent être ouvertes et fermées.
Avec l'interrupteur de verrouillage en
position de verrouillage, seule la vitre
électrique côté conducteur peut être
ouverte et fermée.
Position de
verrouillage
Position de
déverrouillage
PRUDENCE
Sauf lorsqu'un passager doit actionner
une lève-vitre électrique, garder
l'interrupteur de verrouillage des lève-
vitres électriques sur la position
verrouillée:
Le fonctionnement accidentel d'une
lève-vitre électrique est dangereux.
Les mains, la tête ou le cou d'une
personne peuvent être coincés par la
vitre et subir de graves blessures.REMARQUE
Lorsque l'interrupteur de verrouillage des
vitres électriques est en position verrouillée, le
voyant sur chaque interrupteur de vitre
électrique, sauf celui sur l'interrupteur de vitre
électrique côté conducteur, s'éteint. Le voyant
peut être difficile à voir selon la luminosité
environnante.
qOuverture/fermeture des lèves-
vitre électriques de l'extérieur
Les lève-vitres électriques avant peuvent
être ouverts ou fermés depuis l'extérieur
du véhicule après la fermeture des
portières et du hayon.
Les lève-vitres électriques avant peuvent
être actionnés lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
verrouillée ou déverrouillée.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer:
La fermeture des vitres à l'aide du
lève-vitre électrique est dangereuse.
Les mains, la tête ou même le cou
d'une personne peuvent être coincés
par la vitre et subir de graves
blessures ou la mort.
Cet avertissement s'applique en
particulier aux enfants.
Bien connaître votre Mazda
Portières et serrures
3-43
CX-9_8V84-EC-06I_Edition3 Page131
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (132,1)
REMARQUE
Les lèves-vitre électriques ne peuvent pas être
ouverts ou fermés de l'extérieur dans les
conditions suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
l(Avec clé avancée)
Le bouton de démarrage est sur une
position autre que LOCK.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
PRUDENCE
Utiliser la fonction de vitre
automatique uniquement quand on est
certain que le véhicule est en lieu sûr:
Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent la vitre à votre
insu, les vitres ouvertes ne
manqueront pas de tenter
d'éventuels voleurs, davantage
encore que des portières non
verrouillées.
Les vitres peuvent être ouvertes pour aérer
l'habitacle avant d'entrer dans le véhicule.Avec la touche de déverrouillage
(Système d'ouverture à télécommande)
Appuyer une fois, puis appuyer à nouveau
dans les 1,5 secondes et maintenir
enfoncé.
Une fois les portières et hayon
déverrouillés, les deux vitres avant et le
toit ouvrant transparent se ferment lorsque
la touche de déverrouillage est enfoncée.
Pour arrêter l'ouverture des vitres et du
toit ouvrant transparent, relâcher la
touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres et le toit ouvrant
transparent s'ouvrent.
Clé avancée
Touche de panique
Touche de
déverrouillageTouche de
verrouillage
Touche du hayon
Clé de type escamotable
Touche de verrouillage
Touche de
déverrouillage
Touche de panique
3-44
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page132
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (133,1)
REMARQUElLa touche de déverrouillage ne fonctionne
que si l'on exerce deux pressions
successives sur celle-ci.
lLa touche de verrouillage ne permet pas de
fermer les lève-vitres électriques.
Avec la clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.
2. Tourner la clé vers l'avant et la
maintenir. Une fois les portières et le
hayon déverrouillés, les vitres s'ouvrent
complètement automatiquement.
Ouvrir
Pour arrêter cette opération, tourner la clé
jusqu'à la position centrale, puis la tourner
à nouveau vers l'avant.
REMARQUE
L'opération d'ouverture de vitre peut
également être arrêtée en tournant la clé vers
l'arrière. Toutefois, les portières et le hayon
seront verrouillés.
Fermeture
Les vitres peuvent être fermées si l'on
constate qu'elles ont été laissées ouvertes
après être sorti du véhicule.REMARQUE
(Avec clé avancée)
Si la condamnation automatique (page 3-8) a
été activée, les portières et le hayon se
verrouillent automatiquement lorsqu'on
s'éloigne du véhicule; toutefois, il sera
impossible de fermer les lève-vitres électriques.
Lorsqu'on quitte le véhicule, fermer les
fenêtres à l'aide de l'interrupteur de lève-vitres
électriques à l'intérieur du véhicule, la clé, ou
un interrupteur de demande.
Avec la clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.
2. Tourner la clé vers l'arrière et la
maintenir. Une fois les portières et le
hayon verrouillés, les vitres se ferment
aussi longtemps que la clé est tournée.
Fermer
Avec l'interrupteur de commande de la
portière du conducteur (Clé avancée)
1. Si les portières et le hayon sont
verrouillés, les déverrouiller.
Bien connaître votre Mazda
Portières et serrures
3-45
CX-9_8V84-EC-06I_Edition3 Page133
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (134,1)
2. Appuyer et maintenir enfoncé
l'interrupteur de commande de la
portière du conducteur. Une fois les
portières et le hayon verrouillés, les
vitres se ferment aussi longtemps que
l'interrupteur de commande est
enfoncé.
Interrupteur de
commande
Trappe de remplissage de
carburant et bouchon de
réservoir de carburant
PRUDENCE
Lors du retrait du bouchon du réservoir
de carburant, desserrer le bouchon
légèrement et attendre que le
sifflement cesse. Retirer ensuite le
bouchon:
Le jet de carburant est dangereux. Le
carburant risque de causer des
brûlures à la peau et aux yeux et est
dangereux pour la santé si avalé. Il
peut y avoir jet de carburant lorsqu'il
y a une pression dans le réservoir de
carburant et le bouchon est retiré
trop rapidement.
Avant de faire le plein de carburant,
arrêter le moteur et garder les
étincelles et les flammes loin de
l'ouverture de remplissage de
carburant:
Les vapeurs de carburant sont
dangereuses. Elles peuvent être
enflammées par des étincelles ou des
flammes, causant de graves brûlures
ou blessures. De plus, l'utilisation
d'un bouchon du réservoir de
carburant incorrect, ou si un bouchon
n'est pas utilisé, peut causer une fuite
de carburant qui peut entraîner de
graves blessures ou la mort en cas
d'accident.
3-46
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page134
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (135,1)
ATTENTION
Toujours utiliser un bouchon Mazda
d'origine ou l'équivalent approuvé,
disponible chez tout concessionnaire
agréé Mazda. Un bouchon non
adéquat peut causer des dommages
importants aux systèmes
d'alimentation et antipollution. Il
peut également faire allumer le
voyant d'anomalie du moteur sur le
tableau de bord.
qTrappe de remplissage de carburant
Pour ouvrir, tirer la commande de
déverrouillage à distance de la trappe de
remplissage de carburant.
Commande de déverrouillage
à distance de la trappe de
remplissage de carburant
qBouchon de réservoir de carburant
Pour retirer le bouchon de réservoir de
carburant, le tourner dans le sens contraire
des aiguilles d'une montre.
Pour fermer le bouchon de réservoir de
carburant, le tourner dans le sens des
aiguilles d'une montre jusqu'à ce que deux
déclics ou plus se fassent entendre.
Ouvrir
Fermer
ATTENTION
S'assurer que le bouchon de réservoir
de carburant est bien serré. Le voyant
de vérification de bouchon du
réservoir de carburant peut s'allumer
si le bouchon n'est pas serré
correctement. Si la lumière reste
allumée une fois le bouchon serré
correctement, il est possible que le
problème vienne d'ailleurs. S'adresser
à un concessionnaire agréé Mazda
dès que possible.
Bien connaître votre Mazda
Portières et serrures
3-47
CX-9_8V84-EC-06I_Edition3 Page135
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (136,1)
Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de déverrouillage
2. Faire coulisser la gâche de sécurité vers
la droite et soulever le capot.
3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou
indiqué par la flèche pour maintenir le
capot ouvert.
Plaquette
Attache
Tige de support
qFermer le capot
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Insérer la tige de support dans son
attache tout en maintenant le capot
ouvert. Vérifier que la tige de support
est fixée dans l'attache avant de fermer
le capot.
3. Fermer le capot de manière à ce qu'il se
verrouille correctement en place.
3-48
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page136
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (137,1)
Toit ouvrant transparentí
Le toit ouvrant transparent peut être
ouvert ou fermé électriquement seulement
si le contacteur d'allumage est sur la
position ON.
Interrupteur
d'inclinaison Interrupteur d'ouverture
PRUDENCE
Ne pas laisser les passagers se tenir
debout ou sortir une partie de leur
corps par l'ouverture du toit ouvrant
transparent pendant que le véhicule se
déplace:
Le fait de sortir la tête, les bras ou
toute autre partie du corps par
l'ouverture du toit ouvrant
transparent est dangereux. Une tête
ou des bras peuvent être frappés par
un objet lorsque le véhicule se
déplace. Ceci peut causer la mort ou
de graves blessures.
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
Un toit ouvrant transparent qui se
ferme est dangereux. Les mains, la
tête ou même le cou d'une personne,
en particulier les enfants, peuvent
être coincés lors de la fermeture et
subir de graves blessures ou la mort.REMARQUE
Après le lavage du véhicule Mazda ou après
qu'il ait plu, éponger l'eau accumulée sur le
toit ouvrant transparent avant de l'ouvrir pour
éviter la pénétration d'eau qui risque de causer
de la rouille ou d'endommager la garniture du
pavillon.
qFonctionnement du toit ouvrant
transparent
Inclinaison
L'arrière du toit ouvrant transparent peut
être relevé pour fournir plus de
ventilation.
Pour incliner complètement
automatiquement, appuyer
momentanément sur l'interrupteur
d'inclinaison.
Pour effectuer la fermeture complète
automatiquement, tirer momentanément
l'interrupteur d'inclinaison ou enfoncer
l'avant de l'interrupteur coulissant.
Pour arrêter l'inclinaison en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Inclinaison
vers le haut Fermer Inclinaison
vers le bas
(Inclinaison
vers le bas)
Bien connaître votre Mazda
Portières et serrures
3-49íCertains modèles. CX-9_8V84-EC-06I_Edition3 Page137
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (138,1)
Coulissement
Pour ouvrir complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'ouverture.
Pour effectuer la fermeture complète
automatiquement, enfoncer
momentanément l'avant de l'interrupteur
coulissant ou tirer l'interrupteur
d'inclinaison.
Pour arrêter le coulissement en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Ouvrir
Fermer Inclinaison
vers le bas
(Fermer)
Procédure d'initialisation du toit
ouvrant transparent électrique
Si la batterie a été débranchée pour
l'entretien du véhicule ou pour toute autre
raison, le toit ouvrant transparent ne se
fermera ni ne s'ouvrira automatiquement
complètement. La fonction de sécurité du
toit ouvrant transparent n'est pas utilisable
pendant que le toit ouvrant transparent est
initialisé. Suivre les étapes suivantes pour
réinitialiser le système:
1. Mettre le contacteur d'allumage à la
position ON.
2. Tirer l'interrupteur d'inclinaison, ou
ouvrir partiellement en inclinant
l'arrière du toit ouvrant transparent.REMARQUE
Si la procédure de ré-initialisation est effectuée
pendant que le toit ouvrant transparent est en
position d'ouverture (ouverture partielle), le
toit se fermera avant que l'arrière s'ouvre en
s'inclinant.
3. Répéter la procédure de l'étape 2.
L'arrière du toit ouvrant transparent
s'ouvre en s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
qUtilisation du toit ouvrant avec le
moteur éteint
Le toit ouvrant transparent peut être
actionné jusqu'à environ 40 secondes
après que le contacteur d'allumage soit
tourné de la position ON à la position
ACC ou LOCK avec toutes les portières
fermées. Si une des portières est ouverte,
le toit ouvrant transparent ne fonctionnera
plus.
3-50
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page138
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (139,1)

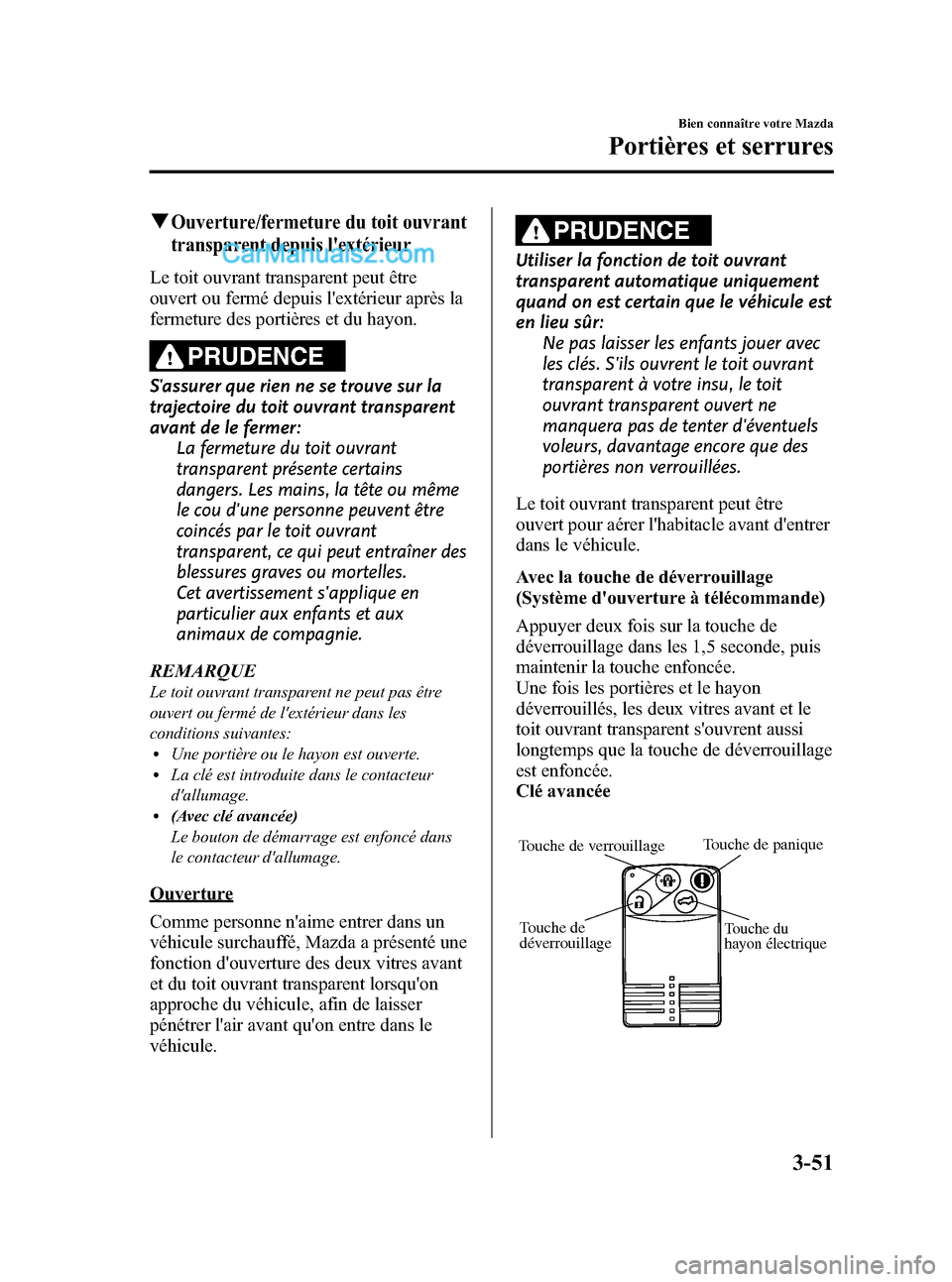

qOuverture/fermeture du toit ouvrant
transparent depuis l'extérieur
Le toit ouvrant transparent peut être
ouvert ou fermé depuis l'extérieur après la
fermeture des portières et du hayon.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
La fermeture du toit ouvrant
transparent présente certains
dangers. Les mains, la tête ou même
le cou d'une personne peuvent être
coincés par le toit ouvrant
transparent, ce qui peut entraîner des
blessures graves ou mortelles.
Cet avertissement s'applique en
particulier aux enfants et aux
animaux de compagnie.
REMARQUE
Le toit ouvrant transparent ne peut pas être
ouvert ou fermé de l'extérieur dans les
conditions suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
l(Avec clé avancée)
Le bouton de démarrage est enfoncé dans
le contacteur d'allumage.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
PRUDENCE
Utiliser la fonction de toit ouvrant
transparent automatique uniquement
quand on est certain que le véhicule est
en lieu sûr:
Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent le toit ouvrant
transparent à votre insu, le toit
ouvrant transparent ouvert ne
manquera pas de tenter d'éventuels
voleurs, davantage encore que des
portières non verrouillées.
Le toit ouvrant transparent peut être
ouvert pour aérer l'habitacle avant d'entrer
dans le véhicule.
Avec la touche de déverrouillage
(Système d'ouverture à télécommande)
Appuyer deux fois sur la touche de
déverrouillage dans les 1,5 seconde, puis
maintenir la touche enfoncée.
Une fois les portières et le hayon
déverrouillés, les deux vitres avant et le
toit ouvrant transparent s'ouvrent aussi
longtemps que la touche de déverrouillage
est enfoncée.
Clé avancée
Touche de panique
Touche de
déverrouillage Touche de verrouillage
Touche du
hayon électrique
Bien connaître votre Mazda
Portières et serrures
3-51
CX-9_8V84-EC-06I_Edition3 Page139
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (140,1)
Clé de type escamotable
Touche de verrouillage
Touche de déverrouillage
Touche de panique
Pour arrêter l'ouverture des vitres et du
toit ouvrant transparent, relâcher la
touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres et le toit ouvrant
transparent s'ouvrent.
REMARQUE
lLa touche de déverrouillage ne fonctionne
que si l'on exerce deux pressions
successives sur celle-ci.
lLa touche de verrouillage ne permet pas de
fermer le toit ouvrant transparent.
Avec la clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.2. Tourner la clé vers l'avant et la
maintenir. Une fois les portières et le
hayon déverrouillés, les vitres s'ouvrent
complètement automatiquement.
Ouvrir
Pour arrêter cette opération, tourner la clé
jusqu'à la position centrale, puis la tourner
à nouveau vers l'avant.
REMARQUE
L'opération d'ouverture du toit ouvrant
transparent peut également être arrêtée en
tournant la clé vers l'arrière. Toutefois, les
portières et le hayon seront verrouillés.
Fermeture
Le toit ouvrant transparent peut être fermé
si l'on constate qu'il a été laissé ouvert
après être sorti du véhicule.
REMARQUE
(Avec clé avancée)
Si la condamnation automatique (page 3-8) a
été activée, les portières et le hayon se
verrouillent automatiquement lorsqu'on
s'éloigne du véhicule; toutefois, par mesure de
sécurité, il sera impossible de fermer le toit
ouvrant transparent. Lorsqu'on quitte le
véhicule, fermer le toit ouvrant transparent à
l'aide de l'interrupteur d'inclinaison ou
d'ouverture à l'intérieur du véhicule, la clé, ou
un interrupteur de commande.
3-52
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page140
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I
