MAZDA MODEL CX-9 2007 Manuel du propriétaire (in French)

Black plate (121,1)
2.(Avec hayon électrique)
Pousser le hayon tout en appuyant sur
levier vers le bas.
(Sans hayon électrique)
Tourner le levier vers la droite pour
déverrouiller le hayon
Avec hayon électriqueLevier
Levier
Sans hayon électrique
Après avoir suivi cette méthode de
déverrouillage d'urgence, faire inspecter le
véhicule par un concessionnaire agréé Mazda,
dès que possible.
Fermeture manuelle du hayon
Le pousser vers le bas à l'aide des deux
mains jusqu'à ce que le verrou
s'enclenche. Ne pas le claquer. Tirer le
hayon vers le haut pour s'assurer qu'il est
bien verrouillé.
qHayon électriqueí
Le hayon électrique s'ouvre/se ferme
électriquement en utilisant les commandes
dans le véhicule ou sur la télécommande
du système d'ouverture.
Se référer à Système d'ouverture à
télécommande à la page 3-14.
PRUDENCE
Surveiller le hayon électrique pendant
qu'il s'ouvre ou se ferme et vous assurer
qu'il se ferme complètement:
Il est dangereux d'ouvrir ou de fermer
le hayon électrique sans surveillance.
A cause d'obstacle non vus et du
dispositif de sécurité, le hayon peut
ne pas se refermer complètement et,
si personne ne s'en aperçoit,
entraîner une blessure grave voire
mortelle si un passager venait à
tomber du véhicule.
Toujours vous assurer que la zone
qui entoure le hayon ne contient pas
d'obstacle avant de l'activer.
Toujours s'assurer que la zone autour
du hayon électrique ne présente pas de
danger avant de l'actionner
électriquement.
Il est dangereux de ne pas vérifier
qu'il n'y ait personne dans la zone
autour du hayon avant d'actionner
celui-ci à l'aide de l'interrupteur du
hayon électrique ou de la touche du
système d'ouverture à
télécommande. Une personne
risquerait de se trouver coincée entre
le hayon et un objet gênant lors de
l'ouverture électrique du hayon, ou
entre le hayon et le véhicule lors de
sa fermeture électrique, ce qui
pourrait causer un accident et de
graves blessures.
Bien connaître votre Mazda
Portières et serrures
3-33íCertains modèles. CX-9_8V84-EC-06I_Edition3 Page121
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (122,1)
Toujours s'assurer que le hayon
électrique se ferme complètement
avant d'enclencher une vitesse et de
conduire le véhicule:
Il est dangereux de quitter la position
P (stationnement) lorsque le hayon
est en mouvement. Le hayon ne se
refermera pas complètement et cela
pourrait entraîner une blessure grave
voire mortelle si un occupant venait à
tomber du véhicule. Les occupants du
véhicule ne seront pas non plus
entièrement protégés en cas de
collision.
Ne jamais autoriser les enfants à
utiliser le système du hayon électrique:
Il est dangereux de laisser les enfants
utiliser l'interrupteur du hayon
électrique et le système d'ouverture à
télécommande. Les enfants ne sont
pas conscients que les gens peuvent
se faire coincer les doigts et les mains
lorsque le hayon est en mouvement.
Si le cou, la tête ou les mains d'une
personne se trouvent coincées dans
une portière qui se ferme, des
blessures graves ou mortelles
pourraient s'ensuivre.ATTENTION
ØLorsque vous refermez le hayon
électrique, s'assurer qu'il n'y a pas
de matières étrangères autour de
la passe-courroie. Si des matières
étrangères bloquent la passe-
courroie, le hayon risque de ne pas
se fermer correctement.
Passe-courroie
ØNe pas installer des accessoires sur
le hayon électrique autres que les
accessoires spécifiés. Autrement il
ne pourra pas être ouvert/fermé
automatiquement et cela pourrait
entraîner une panne.
ØFaire bien attention lorsqu'on fait
passer le hayon électrique du
mode de fonctionnement
électrique au mode manuel. Le
hayon électrique risquerait de
s'ouvrir/se fermer inopinément
selon sa position, et des blessures
pourraient s'ensuivre.
REMARQUE
lNe pas forcer inutilement sur le hayon
électrique pendant l'ouverture/fermeture
électrique. Forcer inutilement sur le hayon
pourrait automatiquement modifier la
direction du mouvement.
3-34
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page122
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (123,1)

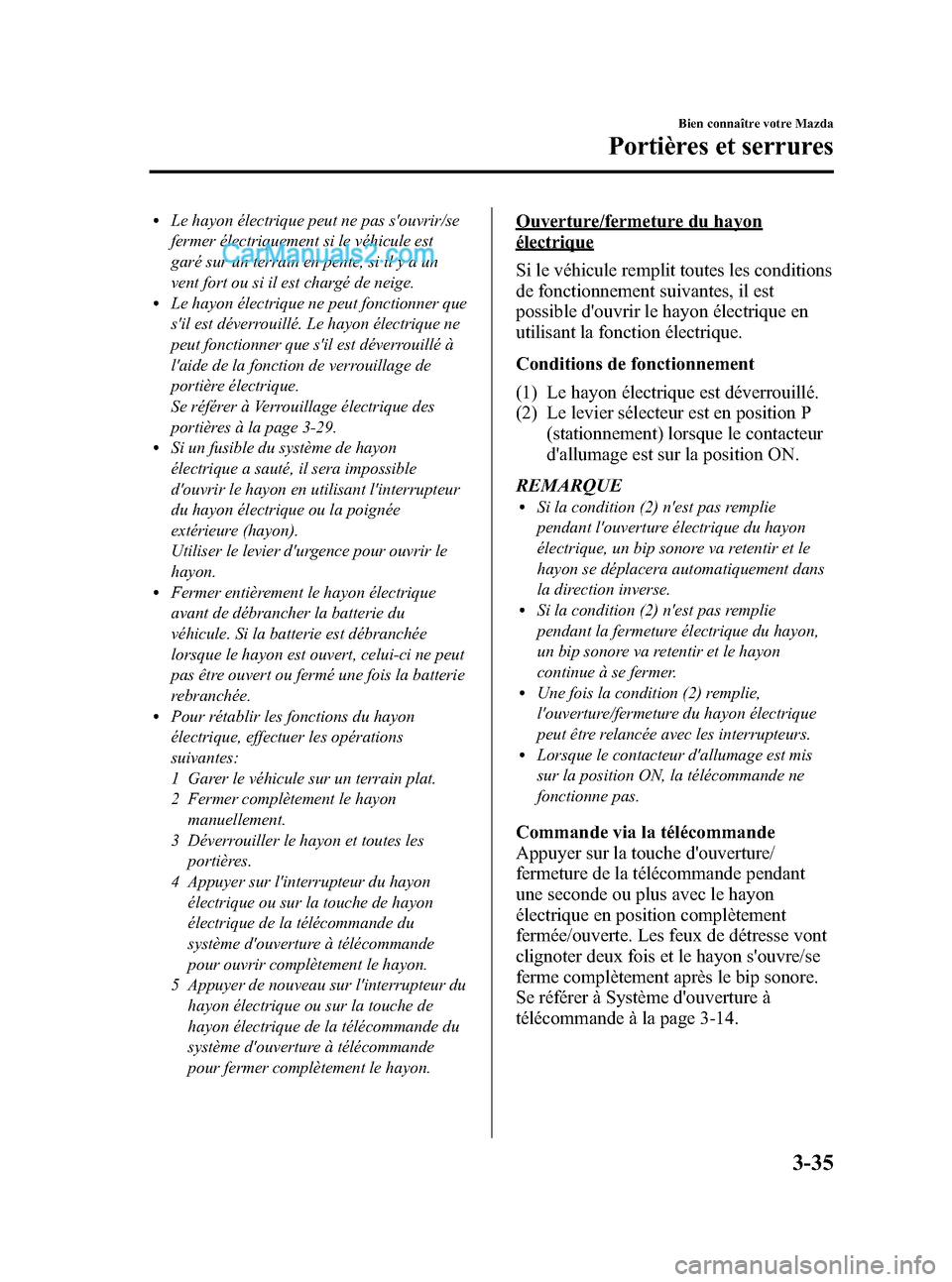

lLe hayon électrique peut ne pas s'ouvrir/se
fermer électriquement si le véhicule est
garé sur un terrain en pente, si il y a un
vent fort ou si il est chargé de neige.
lLe hayon électrique ne peut fonctionner que
s'il est déverrouillé. Le hayon électrique ne
peut fonctionner que s'il est déverrouillé à
l'aide de la fonction de verrouillage de
portière électrique.
Se référer à Verrouillage électrique des
portières à la page 3-29.
lSi un fusible du système de hayon
électrique a sauté, il sera impossible
d'ouvrir le hayon en utilisant l'interrupteur
du hayon électrique ou la poignée
extérieure (hayon).
Utiliser le levier d'urgence pour ouvrir le
hayon.
lFermer entièrement le hayon électrique
avant de débrancher la batterie du
véhicule. Si la batterie est débranchée
lorsque le hayon est ouvert, celui-ci ne peut
pas être ouvert ou fermé une fois la batterie
rebranchée.
lPour rétablir les fonctions du hayon
électrique, effectuer les opérations
suivantes:
1 Garer le véhicule sur un terrain plat.
2 Fermer complètement le hayon
manuellement.
3 Déverrouiller le hayon et toutes les
portières.
4 Appuyer sur l'interrupteur du hayon
électrique ou sur la touche de hayon
électrique de la télécommande du
système d'ouverture à télécommande
pour ouvrir complètement le hayon.
5 Appuyer de nouveau sur l'interrupteur du
hayon électrique ou sur la touche de
hayon électrique de la télécommande du
système d'ouverture à télécommande
pour fermer complètement le hayon.
Ouverture/fermeture du hayon
électrique
Si le véhicule remplit toutes les conditions
de fonctionnement suivantes, il est
possible d'ouvrir le hayon électrique en
utilisant la fonction électrique.
Conditions de fonctionnement
(1) Le hayon électrique est déverrouillé.
(2) Le levier sélecteur est en position P
(stationnement) lorsque le contacteur
d'allumage est sur la position ON.
REMARQUE
lSi la condition (2) n'est pas remplie
pendant l'ouverture électrique du hayon
électrique, un bip sonore va retentir et le
hayon se déplacera automatiquement dans
la direction inverse.
lSi la condition (2) n'est pas remplie
pendant la fermeture électrique du hayon,
un bip sonore va retentir et le hayon
continue à se fermer.
lUne fois la condition (2) remplie,
l'ouverture/fermeture du hayon électrique
peut être relancée avec les interrupteurs.
lLorsque le contacteur d'allumage est mis
sur la position ON, la télécommande ne
fonctionne pas.
Commande via la télécommande
Appuyer sur la touche d'ouverture/
fermeture de la télécommande pendant
une seconde ou plus avec le hayon
électrique en position complètement
fermée/ouverte. Les feux de détresse vont
clignoter deux fois et le hayon s'ouvre/se
ferme complètement après le bip sonore.
Se référer à Système d'ouverture à
télécommande à la page 3-14.
Bien connaître votre Mazda
Portières et serrures
3-35
CX-9_8V84-EC-06I_Edition3 Page123
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (124,1)
Opération depuis le siège conducteur
(Pour l'ouverture/la fermeture)
Appuyer sur l'interrupteur du hayon
électrique pendant environ une seconde
ou plus pendant que le hayon est en
position ouverte/fermée complète. Les
feux de détresse vont clignoter deux fois
et le hayon s'ouvre/se ferme
complètement après le bip sonore.
Interrupteur du
hayon électrique
Opération depuis l'extérieur (Pour la
fermeture seulement)
Appuyer sur l'interrupteur de fermeture du
hayon électrique pendant environ une
seconde ou plus pendant que le hayon est
ouvert en entier. Les feux de détresse vont
clignoter deux fois et le hayon se ferme
automatiquement après le bip sonore.
Interrupteur de
fermeture du hayon
électrique
REMARQUE
Si l'interrupteur du hayon électrique/
l'interrupteur de fermeture du hayon
électrique/la touche du hayon électrique situé
sur l'émetteur est enfoncé ou si la poignée
extérieure est manipulée alors que le hayon est
en train de s'ouvrir/se fermer électriquement,
un bip sonore retentit et le hayon se déplace
automatiquement dans la direction inverse. Si
cette opération est répétée, le système passe en
mode manuel.
Dispositif de sécurité
Lorsque le hayon électrique est en cours
d'ouverture/fermeture électrique et que le
système détecte une personne ou objet
dans la trajectoire de celle-ci, le hayon
coulisse automatiquement dans la
direction inverse.
PRUDENCE
Toujours vérifier la zone autour du
hayon électrique avant l'ouverture ou
la fermeture:
Ne pas contrôler la présence
d'occupants et d'objets autour du
hayon électrique avant de l'ouvrir/
fermer est dangereux. Le dispositif de
sécurité a été conçu pour éviter que
quelque chose obstruant la
trajectoire du hayon ne se retrouve
coincé. Le système peut ne pas
détecter certains objets qui se
trouvent sur la trajectoire du hayon,
selon leurs formes et positions.
Néanmoins, si la fonction de sécurité
détecte une obstruction et déplace le
hayon dans la direction inverse, un
occupant se trouvant dans la
trajectoire du hayon pourrait être
gravement blessé.
3-36
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page124
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (125,1)

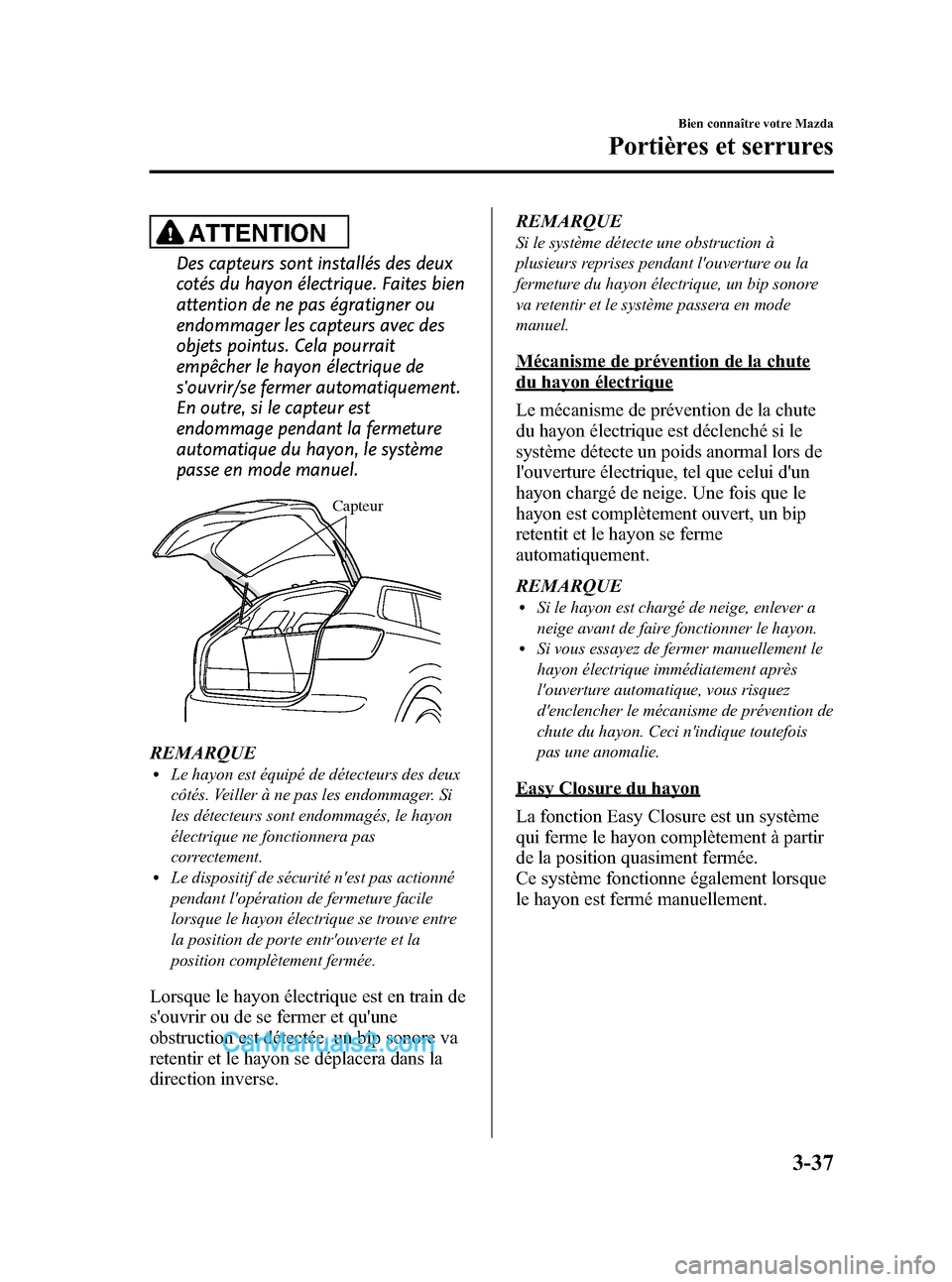

ATTENTION
Des capteurs sont installés des deux
cotés du hayon électrique. Faites bien
attention de ne pas égratigner ou
endommager les capteurs avec des
objets pointus. Cela pourrait
empêcher le hayon électrique de
s'ouvrir/se fermer automatiquement.
En outre, si le capteur est
endommage pendant la fermeture
automatique du hayon, le système
passe en mode manuel.
Capteur
REMARQUElLe hayon est équipé de détecteurs des deux
côtés. Veiller à ne pas les endommager. Si
les détecteurs sont endommagés, le hayon
électrique ne fonctionnera pas
correctement.
lLe dispositif de sécurité n'est pas actionné
pendant l'opération de fermeture facile
lorsque le hayon électrique se trouve entre
la position de porte entr'ouverte et la
position complètement fermée.
Lorsque le hayon électrique est en train de
s'ouvrir ou de se fermer et qu'une
obstruction est détectée, un bip sonore va
retentir et le hayon se déplacera dans la
direction inverse.REMARQUE
Si le système détecte une obstruction à
plusieurs reprises pendant l'ouverture ou la
fermeture du hayon électrique, un bip sonore
va retentir et le système passera en mode
manuel.
Mécanisme de prévention de la chute
du hayon électrique
Le mécanisme de prévention de la chute
du hayon électrique est déclenché si le
système détecte un poids anormal lors de
l'ouverture électrique, tel que celui d'un
hayon chargé de neige. Une fois que le
hayon est complètement ouvert, un bip
retentit et le hayon se ferme
automatiquement.
REMARQUE
lSi le hayon est chargé de neige, enlever a
neige avant de faire fonctionner le hayon.
lSi vous essayez de fermer manuellement le
hayon électrique immédiatement après
l'ouverture automatique, vous risquez
d'enclencher le mécanisme de prévention de
chute du hayon. Ceci n'indique toutefois
pas une anomalie.
Easy Closure du hayon
La fonction Easy Closure est un système
qui ferme le hayon complètement à partir
de la position quasiment fermée.
Ce système fonctionne également lorsque
le hayon est fermé manuellement.
Bien connaître votre Mazda
Portières et serrures
3-37
CX-9_8V84-EC-06I_Edition3 Page125
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (126,1)

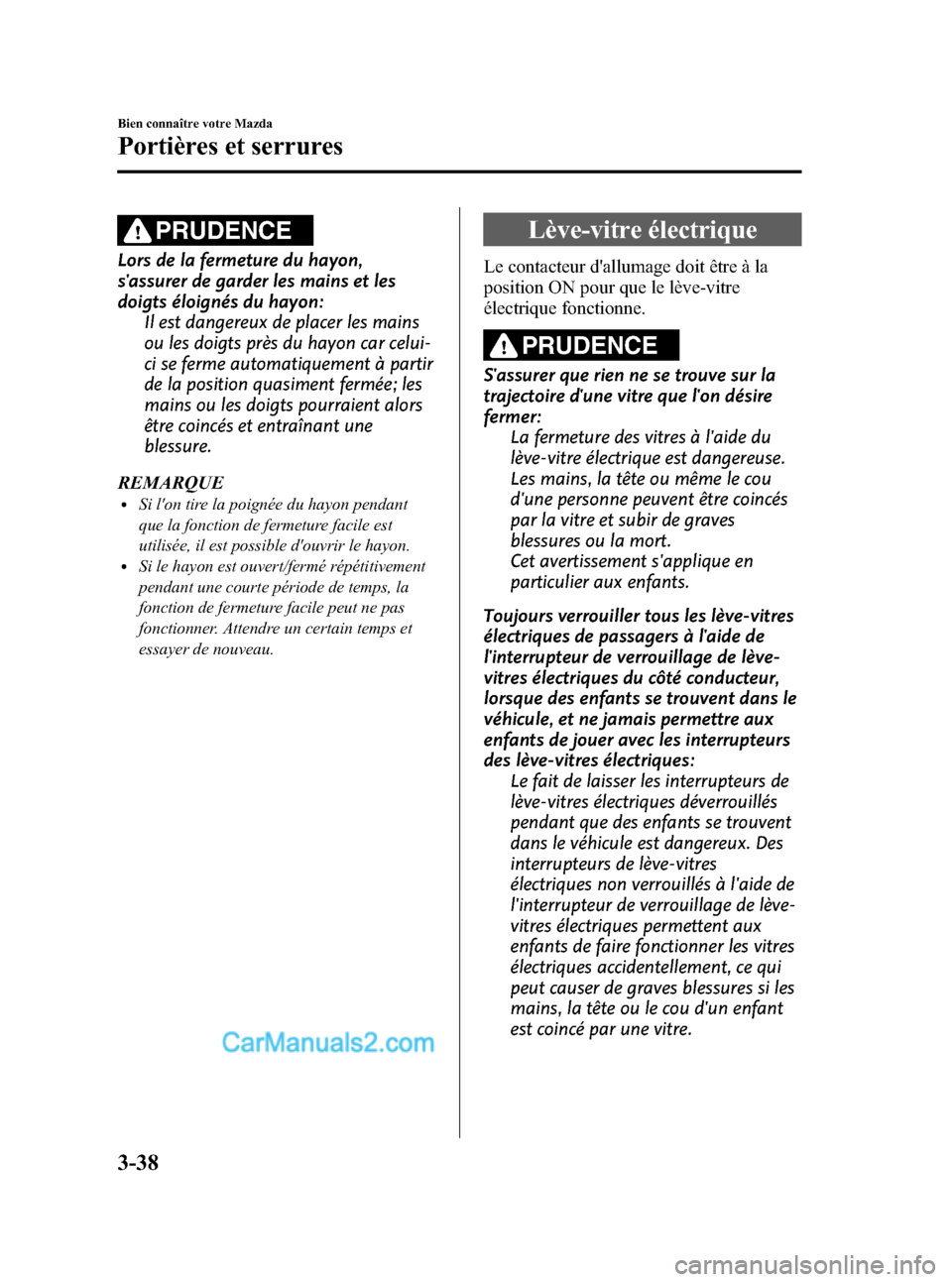

PRUDENCE
Lors de la fermeture du hayon,
s'assurer de garder les mains et les
doigts éloignés du hayon:
Il est dangereux de placer les mains
ou les doigts près du hayon car celui-
ci se ferme automatiquement à partir
de la position quasiment fermée; les
mains ou les doigts pourraient alors
être coincés et entraînant une
blessure.
REMARQUE
lSi l'on tire la poignée du hayon pendant
que la fonction de fermeture facile est
utilisée, il est possible d'ouvrir le hayon.
lSi le hayon est ouvert/fermé répétitivement
pendant une courte période de temps, la
fonction de fermeture facile peut ne pas
fonctionner. Attendre un certain temps et
essayer de nouveau.
Lève-vitre électrique
Le contacteur d'allumage doit être à la
position ON pour que le lève-vitre
électrique fonctionne.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer:
La fermeture des vitres à l'aide du
lève-vitre électrique est dangereuse.
Les mains, la tête ou même le cou
d'une personne peuvent être coincés
par la vitre et subir de graves
blessures ou la mort.
Cet avertissement s'applique en
particulier aux enfants.
Toujours verrouiller tous les lève-vitres
électriques de passagers à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques du côté conducteur,
lorsque des enfants se trouvent dans le
véhicule, et ne jamais permettre aux
enfants de jouer avec les interrupteurs
des lève-vitres électriques:
Le fait de laisser les interrupteurs de
lève-vitres électriques déverrouillés
pendant que des enfants se trouvent
dans le véhicule est dangereux. Des
interrupteurs de lève-vitres
électriques non verrouillés à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques permettent aux
enfants de faire fonctionner les vitres
électriques accidentellement, ce qui
peut causer de graves blessures si les
mains, la tête ou le cou d'un enfant
est coincé par une vitre.
3-38
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page126
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (127,1)

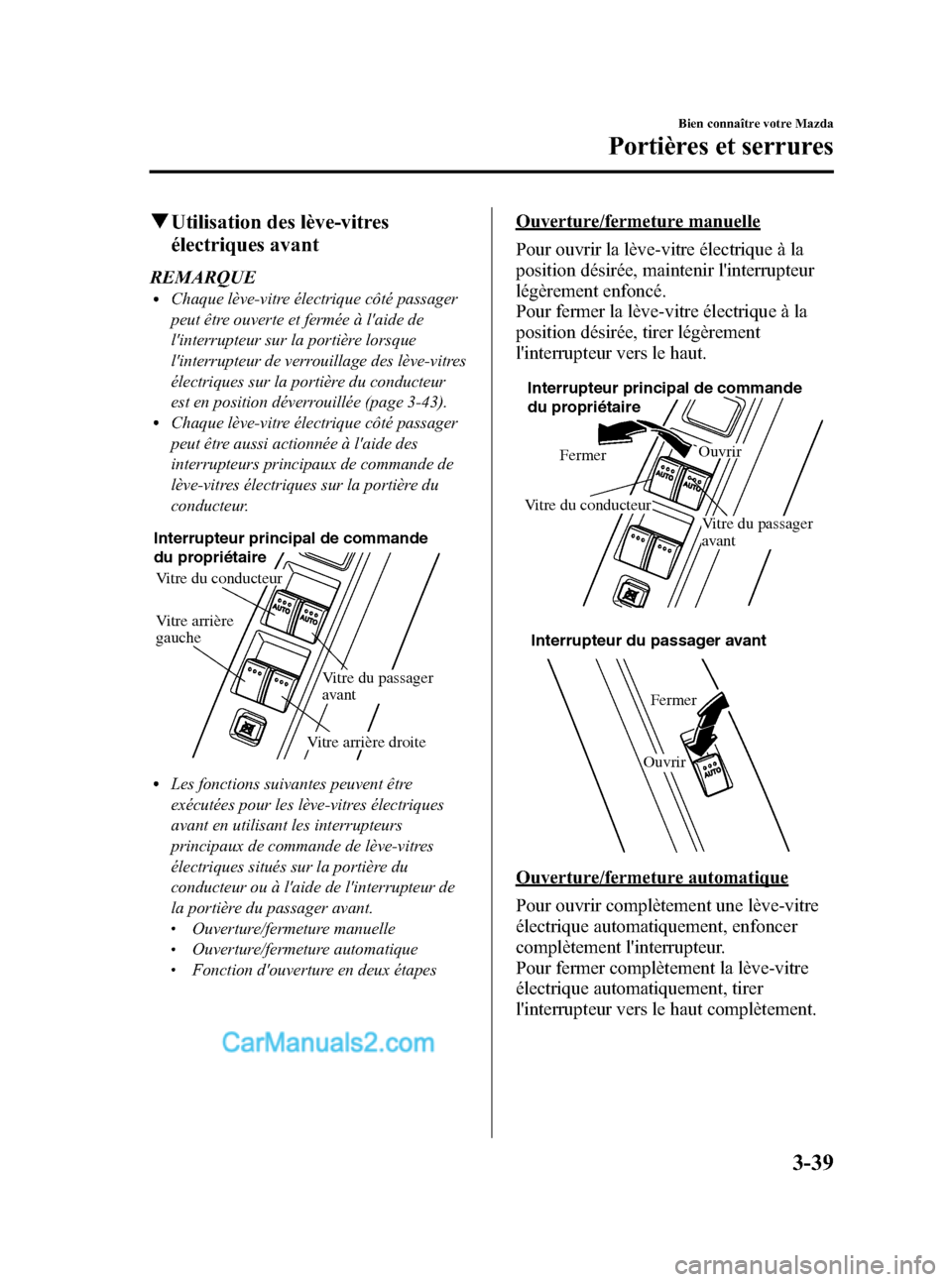

qUtilisation des lève-vitres
électriques avant
REMARQUElChaque lève-vitre électrique côté passager
peut être ouverte et fermée à l'aide de
l'interrupteur sur la portière lorsque
l'interrupteur de verrouillage des lève-vitres
électriques sur la portière du conducteur
est en position déverrouillée (page 3-43).
lChaque lève-vitre électrique côté passager
peut être aussi actionnée à l'aide des
interrupteurs principaux de commande de
lève-vitres électriques sur la portière du
conducteur.
Vitre du conducteur
Vitre arrière
gauche
Interrupteur principal de commande
du propriétaire
Vitre du passager
avant
Vitre arrière droite
lLes fonctions suivantes peuvent être
exécutées pour les lève-vitres électriques
avant en utilisant les interrupteurs
principaux de commande de lève-vitres
électriques situés sur la portière du
conducteur ou à l'aide de l'interrupteur de
la portière du passager avant.
lOuverture/fermeture manuellelOuverture/fermeture automatiquelFonction d'ouverture en deux étapes
Ouverture/fermeture manuelle
Pour ouvrir la lève-vitre électrique à la
position désirée, maintenir l'interrupteur
légèrement enfoncé.
Pour fermer la lève-vitre électrique à la
position désirée, tirer légèrement
l'interrupteur vers le haut.
Vitre du conducteur
Interrupteur principal de commande
du propriétaire
Vitre du passager
avant
Ouvrir
Fermer
Fermer
Ouvrir
Interrupteur du passager avant
Ouverture/fermeture automatique
Pour ouvrir complètement une lève-vitre
électrique automatiquement, enfoncer
complètement l'interrupteur.
Pour fermer complètement la lève-vitre
électrique automatiquement, tirer
l'interrupteur vers le haut complètement.
Bien connaître votre Mazda
Portières et serrures
3-39
CX-9_8V84-EC-06I_Edition3 Page127
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (128,1)

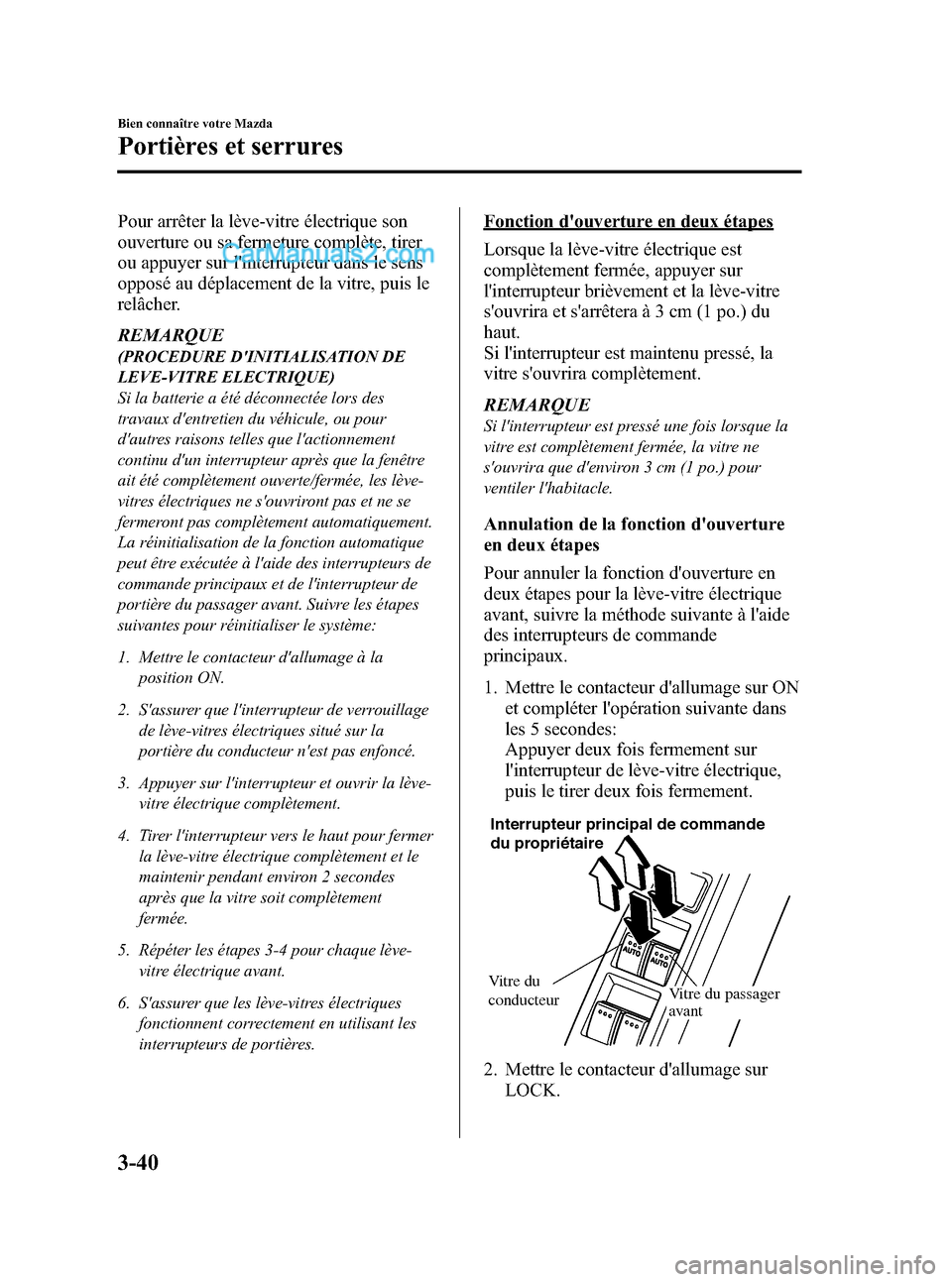

Pour arrêter la lève-vitre électrique son
ouverture ou sa fermeture complète, tirer
ou appuyer sur l'interrupteur dans le sens
opposé au déplacement de la vitre, puis le
relâcher.
REMARQUE
(PROCEDURE D'INITIALISATION DE
LEVE-VITRE ELECTRIQUE)
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la fenêtre
ait été complètement ouverte/fermée, les lève-
vitres électriques ne s'ouvriront pas et ne se
fermeront pas complètement automatiquement.
La réinitialisation de la fonction automatique
peut être exécutée à l'aide des interrupteurs de
commande principaux et de l'interrupteur de
portière du passager avant. Suivre les étapes
suivantes pour réinitialiser le système:
1. Mettre le contacteur d'allumage à la
position ON.
2. S'assurer que l'interrupteur de verrouillage
de lève-vitres électriques situé sur la
portière du conducteur n'est pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la lève-
vitre électrique complètement.
4. Tirer l'interrupteur vers le haut pour fermer
la lève-vitre électrique complètement et le
maintenir pendant environ 2 secondes
après que la vitre soit complètement
fermée.
5. Répéter les étapes 3-4 pour chaque lève-
vitre électrique avant.
6. S'assurer que les lève-vitres électriques
fonctionnent correctement en utilisant les
interrupteurs de portières.
Fonction d'ouverture en deux étapes
Lorsque la lève-vitre électrique est
complètement fermée, appuyer sur
l'interrupteur brièvement et la lève-vitre
s'ouvrira et s'arrêtera à 3 cm (1 po.) du
haut.
Si l'interrupteur est maintenu pressé, la
vitre s'ouvrira complètement.
REMARQUE
Si l'interrupteur est pressé une fois lorsque la
vitre est complètement fermée, la vitre ne
s'ouvrira que d'environ 3 cm (1 po.) pour
ventiler l'habitacle.
Annulation de la fonction d'ouverture
en deux étapes
Pour annuler la fonction d'ouverture en
deux étapes pour la lève-vitre électrique
avant, suivre la méthode suivante à l'aide
des interrupteurs de commande
principaux.
1. Mettre le contacteur d'allumage sur ON
et compléter l'opération suivante dans
les 5 secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.
Vitre du
conducteurVitre du passager
avant Interrupteur principal de commande
du propriétaire
2. Mettre le contacteur d'allumage sur
LOCK.
3-40
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page128
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (129,1)

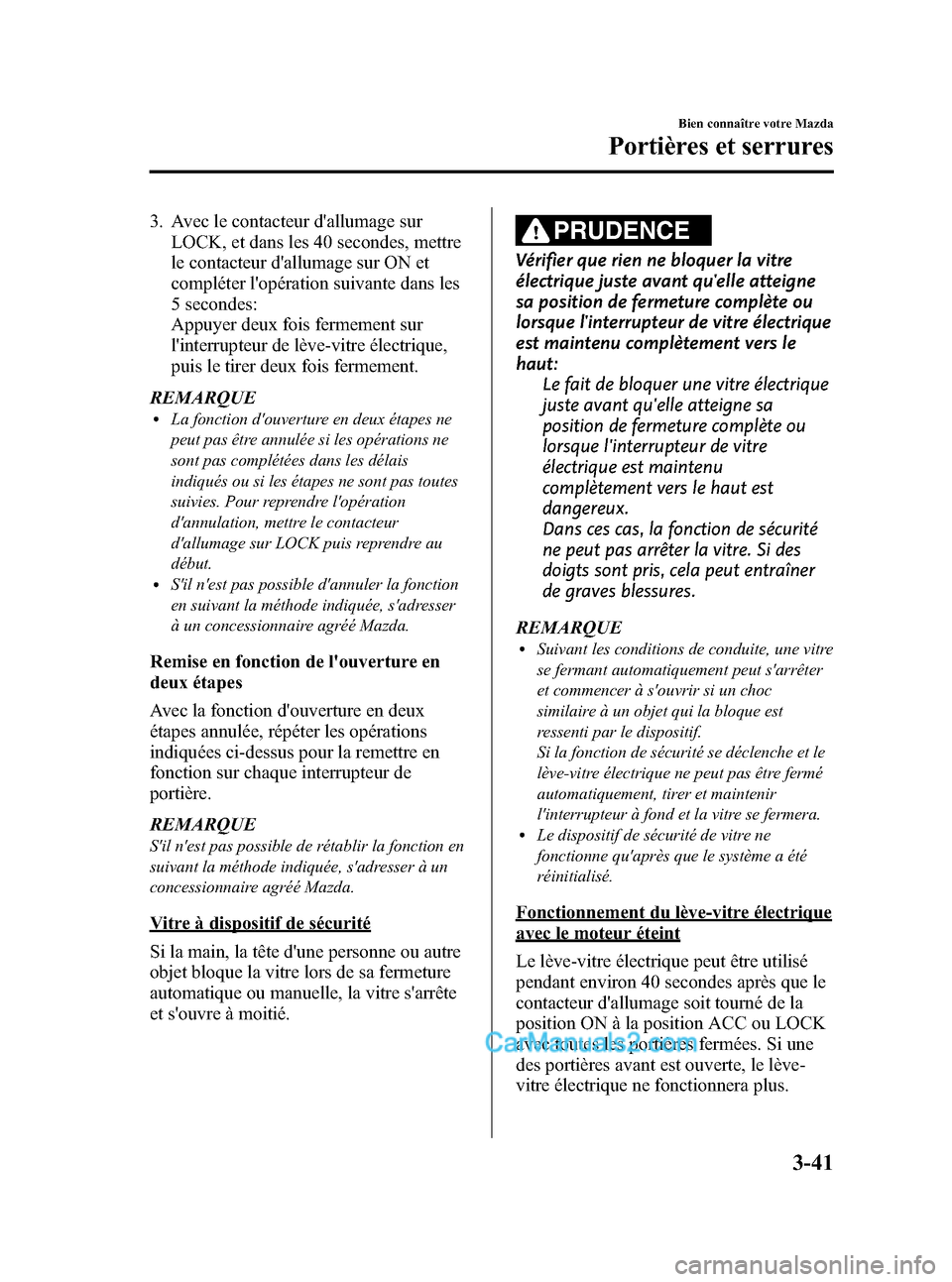

3. Avec le contacteur d'allumage sur
LOCK, et dans les 40 secondes, mettre
le contacteur d'allumage sur ON et
compléter l'opération suivante dans les
5 secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.
REMARQUE
lLa fonction d'ouverture en deux étapes ne
peut pas être annulée si les opérations ne
sont pas complétées dans les délais
indiqués ou si les étapes ne sont pas toutes
suivies. Pour reprendre l'opération
d'annulation, mettre le contacteur
d'allumage sur LOCK puis reprendre au
début.
lS'il n'est pas possible d'annuler la fonction
en suivant la méthode indiquée, s'adresser
à un concessionnaire agréé Mazda.
Remise en fonction de l'ouverture en
deux étapes
Avec la fonction d'ouverture en deux
étapes annulée, répéter les opérations
indiquées ci-dessus pour la remettre en
fonction sur chaque interrupteur de
portière.
REMARQUE
S'il n'est pas possible de rétablir la fonction en
suivant la méthode indiquée, s'adresser à un
concessionnaire agréé Mazda.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
PRUDENCE
Vérifier que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le
haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa
position de fermeture complète ou
lorsque l'interrupteur de vitre
électrique est maintenu
complètement vers le haut est
dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas arrêter la vitre. Si des
doigts sont pris, cela peut entraîner
de graves blessures.
REMARQUE
lSuivant les conditions de conduite, une vitre
se fermant automatiquement peut s'arrêter
et commencer à s'ouvrir si un choc
similaire à un objet qui la bloque est
ressenti par le dispositif.
Si la fonction de sécurité se déclenche et le
lève-vitre électrique ne peut pas être fermé
automatiquement, tirer et maintenir
l'interrupteur à fond et la vitre se fermera.
lLe dispositif de sécurité de vitre ne
fonctionne qu'après que le système a été
réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitre électrique peut être utilisé
pendant environ 40 secondes après que le
contacteur d'allumage soit tourné de la
position ON à la position ACC ou LOCK
avec toutes les portières fermées. Si une
des portières avant est ouverte, le lève-
vitre électrique ne fonctionnera plus.
Bien connaître votre Mazda
Portières et serrures
3-41
CX-9_8V84-EC-06I_Edition3 Page129
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I

Black plate (130,1)

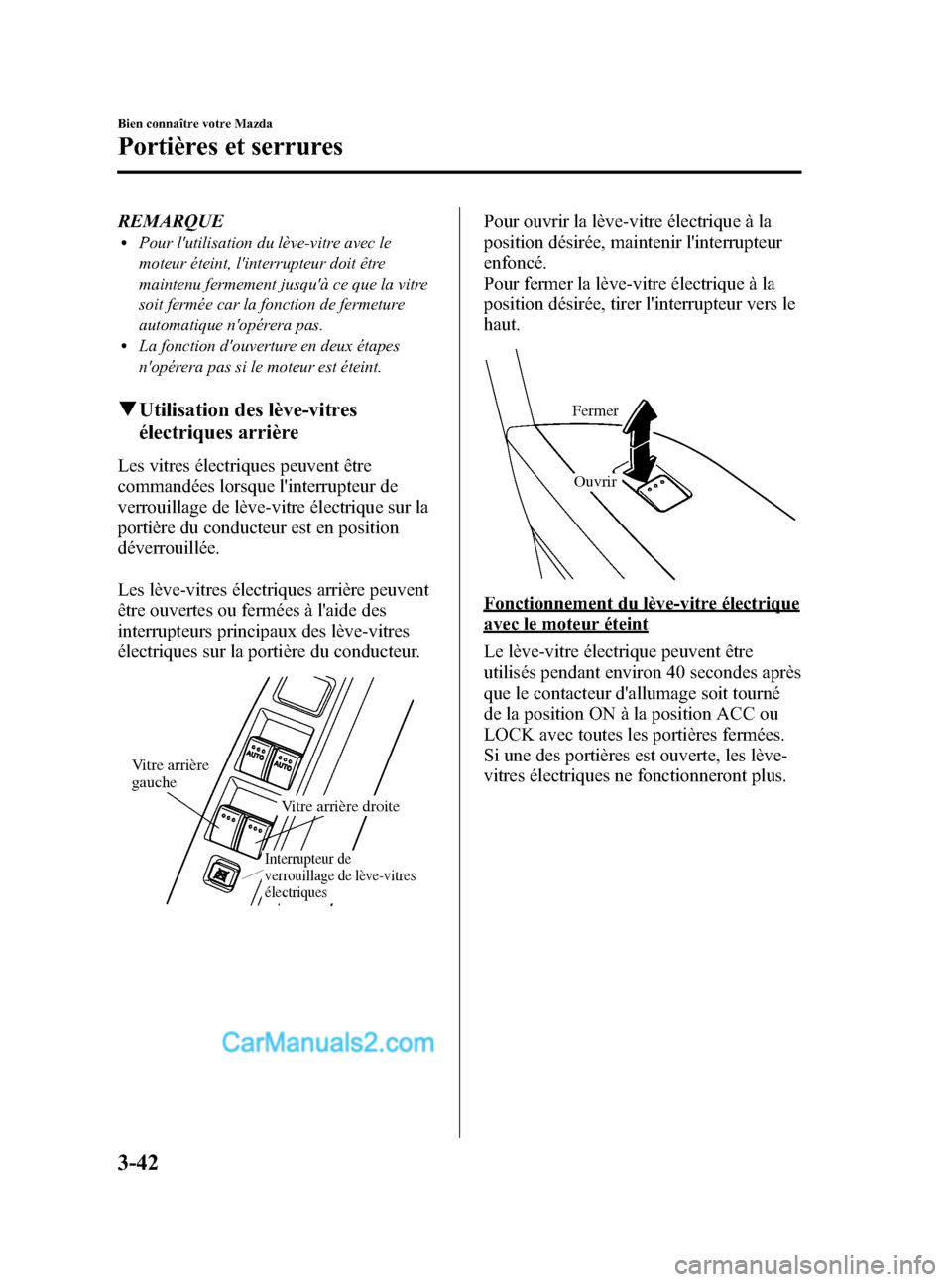

REMARQUElPour l'utilisation du lève-vitre avec le
moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que la vitre
soit fermée car la fonction de fermeture
automatique n'opérera pas.
lLa fonction d'ouverture en deux étapes
n'opérera pas si le moteur est éteint.
qUtilisation des lève-vitres
électriques arrière
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur la
portière du conducteur est en position
déverrouillée.
Les lève-vitres électriques arrière peuvent
être ouvertes ou fermées à l'aide des
interrupteurs principaux des lève-vitres
électriques sur la portière du conducteur.
Vitre arrière
gauche
Vitre arrière droite
Interrupteur de
verrouillage de lève-vitres
électriques
Pour ouvrir la lève-vitre électrique à la
position désirée, maintenir l'interrupteur
enfoncé.
Pour fermer la lève-vitre électrique à la
position désirée, tirer l'interrupteur vers le
haut.
Fermer
Ouvrir
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitre électrique peuvent être
utilisés pendant environ 40 secondes après
que le contacteur d'allumage soit tourné
de la position ON à la position ACC ou
LOCK avec toutes les portières fermées.
Si une des portières est ouverte, les lève-
vitres électriques ne fonctionneront plus.
3-42
Bien connaître votre Mazda
Portières et serrures
CX-9_8V84-EC-06I_Edition3 Page130
Thursday, March 8 2007 3:1 PM
Form No.8V84-EC-06I
