MAZDA MODEL CX-9 2013 Manuel du propriétaire (in French)

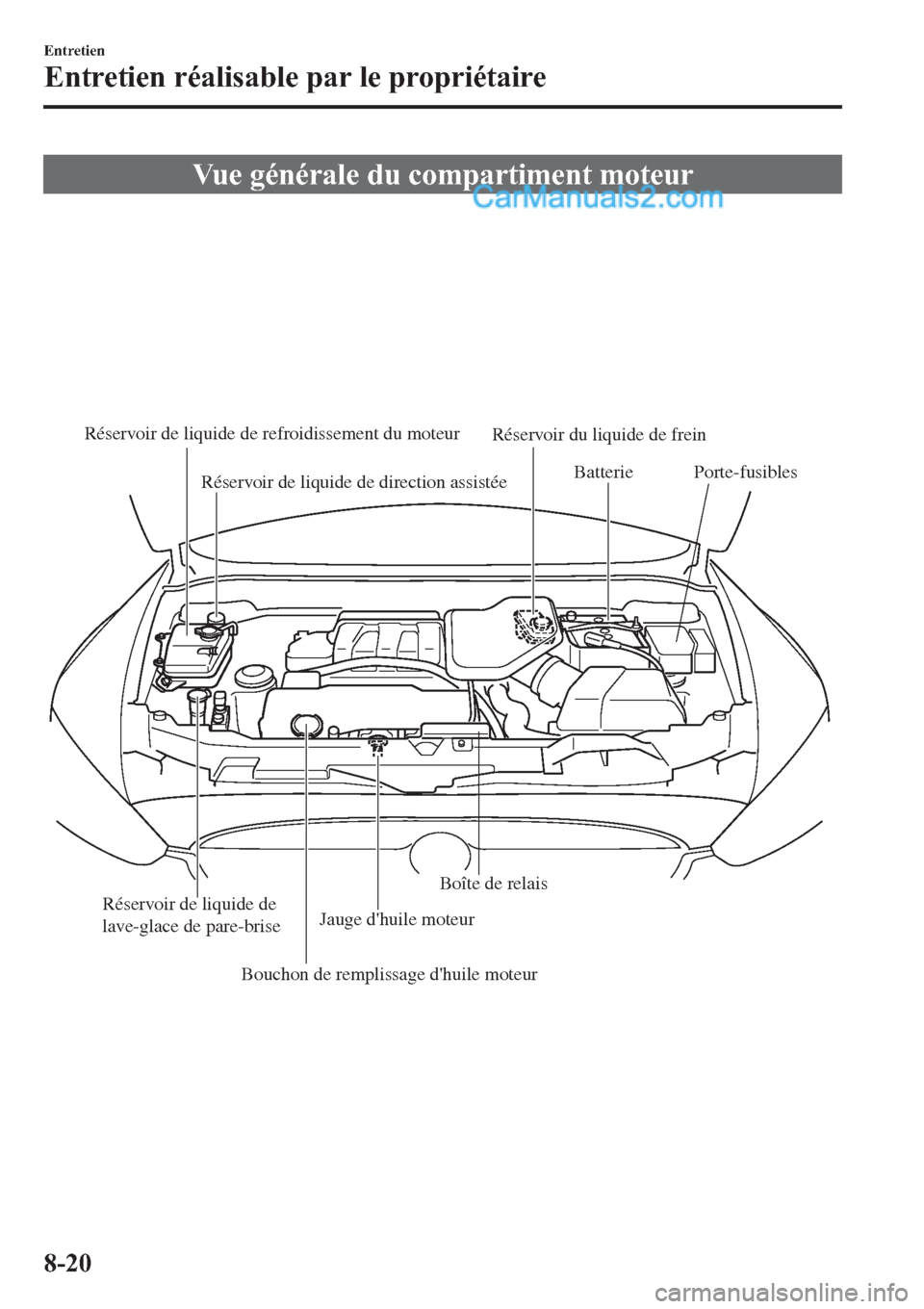

Vue générale du compartiment moteur
Réservoir de liquide de refroidissement du moteur
Réservoir du liquide de frein
Batterie
Porte-fusibles
Réservoir de liquide de
lave-glace de pare-brise
Bouchon de remplissage d'huile moteurJauge d'huile moteurBoîte de relais
Réservoir de liquide de direction assistée
8-20
Entretien
Entretien réalisable par le propriétaire

Huile moteur
REMARQUE
Les changements d'huile moteur devraient être
faits par un concessionnaire agréé Mazda.
Reportez-vous à l'introduction (page 8-2) pour
ce qui concerne la responsabilité du
propriétaire en matière de protection de votre
investissement.
qHuile moteur recommandée
Etats-Unis et Canada
5W-20 recommandée:
Se usa aceite genuino Mazda en su
vehículo Mazda y se recomienda
lubricante 5W-20. El aceite 5W-20
genuino Mazda se recomienda para lograr
economía de combustible óptima.
Viscosité recommandée: SAE 5W-20
Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®(Etats-Unis
uniquement).
(ILSAC)
N'utiliser que l'huile SAE 5W-20 avec le
symbole de l'American Petroleum
Institute (API) et ILSAC GF-4/GF-5.
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.
80
60
40 20
0 –40 –20
30
120 100
50 40 20
10 0
–10 –20
–30 –40
Excepté aux Etats-Unis et au Canada
Utiliser l'huile moteur SAE 5W-20.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
Entretien
Entretien réalisable par le propriétaire
8-21

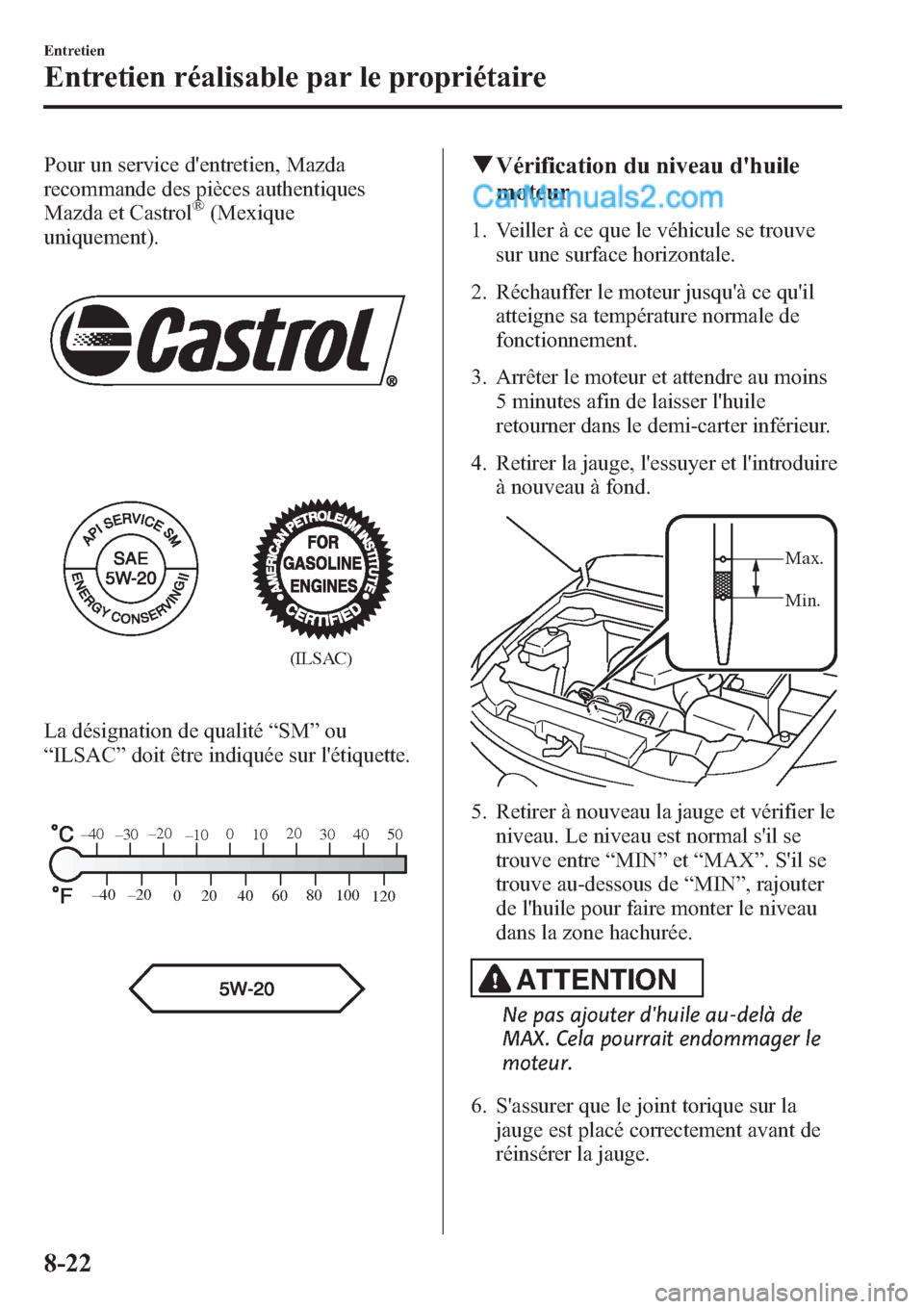

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®(Mexique
uniquement).
(ILSAC)
La désignation de qualité“SM”ou
“ILSAC”doit être indiquée sur l'étiquette.
80
60
40 20
0 –40 –20
30
120 100
50 40 20
10 0
–10 –20
–30 –40
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Max.
Min.
5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau est normal s'il se
trouve entre“MIN”et“MAX”. S'il se
trouve au-dessous de“MIN”, rajouter
de l'huile pour faire monter le niveau
dans la zone hachurée.
ATTENTION
Ne pas ajouter d'huile au-delà de
MAX. Cela pourrait endommager le
moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
8-22
Entretien
Entretien réalisable par le propriétaire

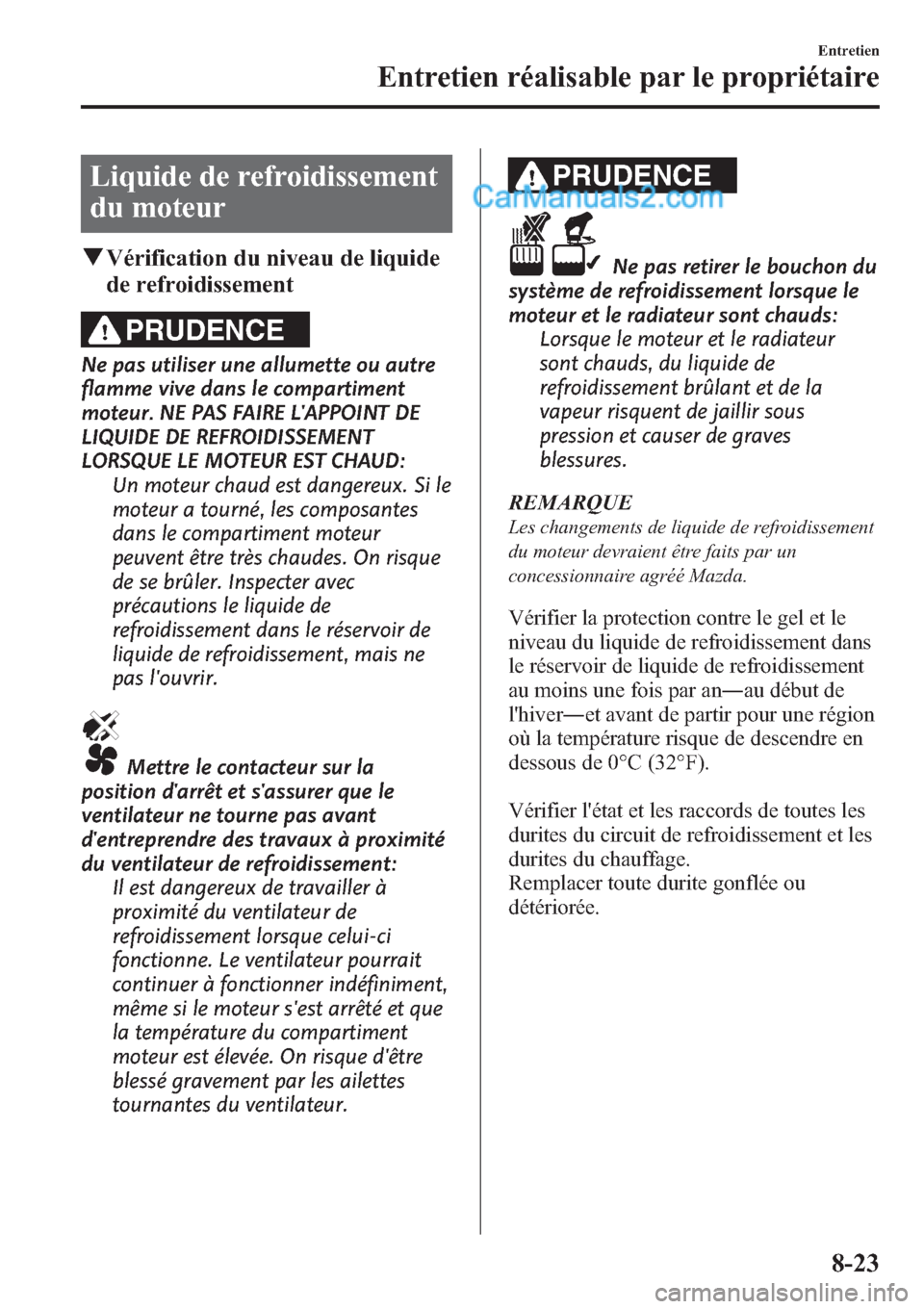

Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
PRUDENCE
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de refroidissement
du moteur devraient être faits par un
concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an―au début de
l'hiver―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.
Entretien
Entretien réalisable par le propriétaire
8-23

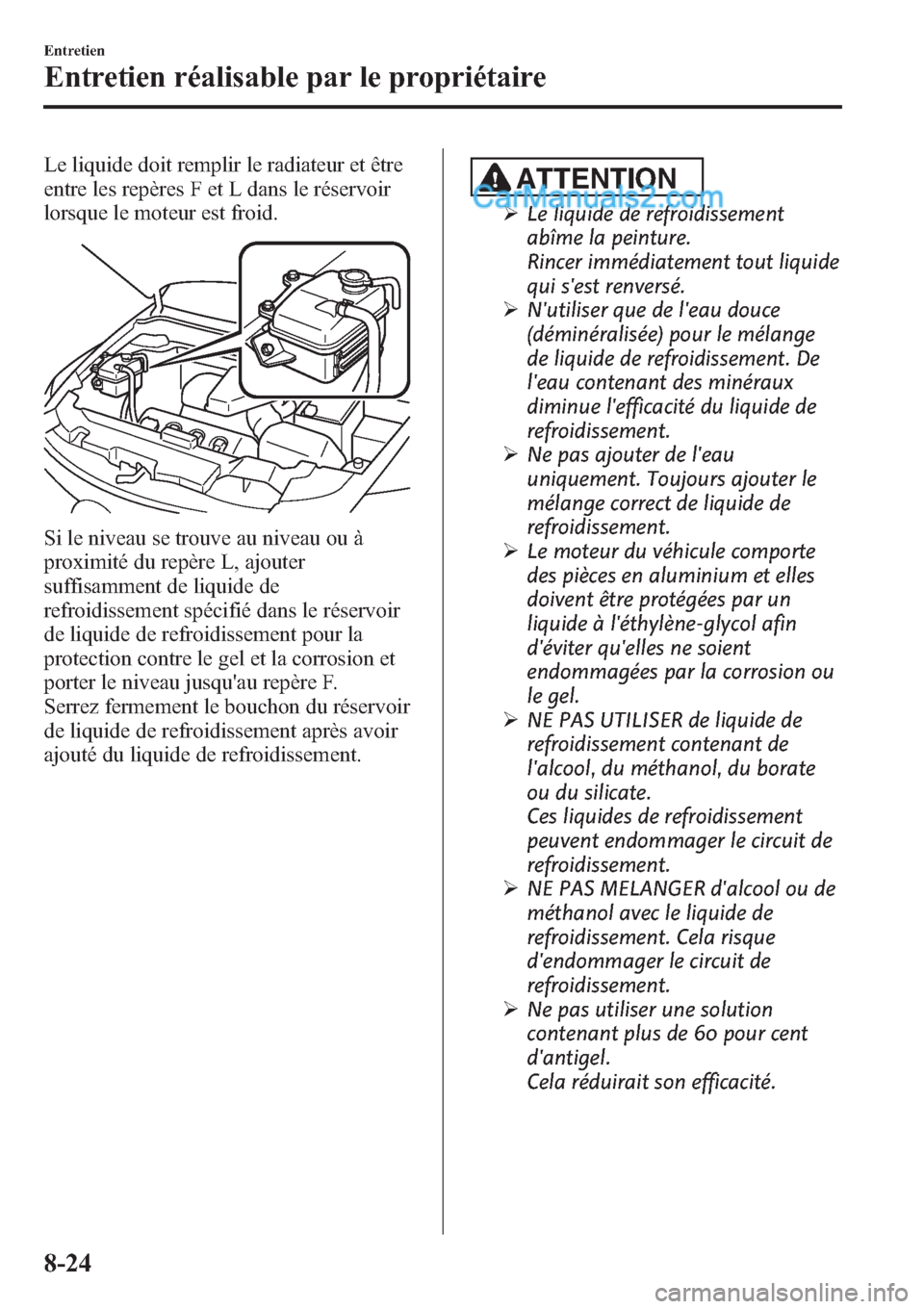

Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.
Si le niveau se trouve au niveau ou à
proximité du repère L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroidissement après avoir
ajouté du liquide de refroidissement.
ATTENTION
ØLe liquide de refroidissement
abîme la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
ØN'utiliser que de l'eau douce
(déminéralisée) pour le mélange
de liquide de refroidissement. De
l'eau contenant des minéraux
diminue l'efficacité du liquide de
refroidissement.
ØNe pas ajouter de l'eau
uniquement. Toujours ajouter le
mélange correct de liquide de
refroidissement.
ØLe moteur du véhicule comporte
des pièces en aluminium et elles
doivent être protégées par un
liquide à l'éthylène-glycol afin
d'éviter qu'elles ne soient
endommagées par la corrosion ou
le gel.
ØNE PAS UTILISER de liquide de
refroidissement contenant de
l'alcool, du méthanol, du borate
ou du silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
ØNE PAS MELANGER d'alcool ou de
méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
ØNe pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.
8-24
Entretien
Entretien réalisable par le propriétaire

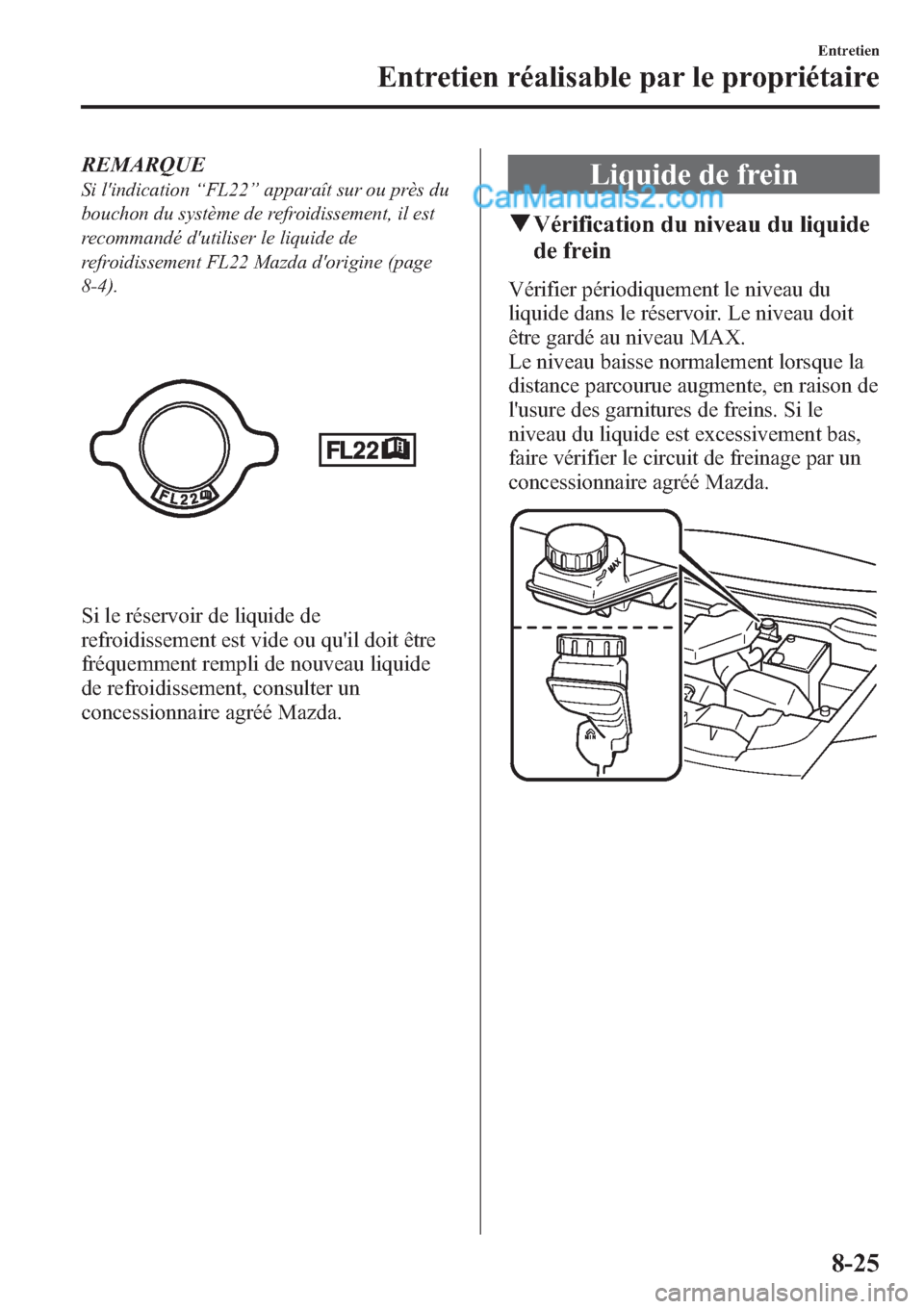

REMARQUE
Si l'indication“FL22”apparaît sur ou près du
bouchon du système de refroidissement, il est
recommandé d'utiliser le liquide de
refroidissement FL22 Mazda d'origine (page
8-4).
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
Liquide de frein
qVérification du niveau du liquide
de frein
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé au niveau MAX.
Le niveau baisse normalement lorsque la
distance parcourue augmente, en raison de
l'usure des garnitures de freins. Si le
niveau du liquide est excessivement bas,
faire vérifier le circuit de freinage par un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-25

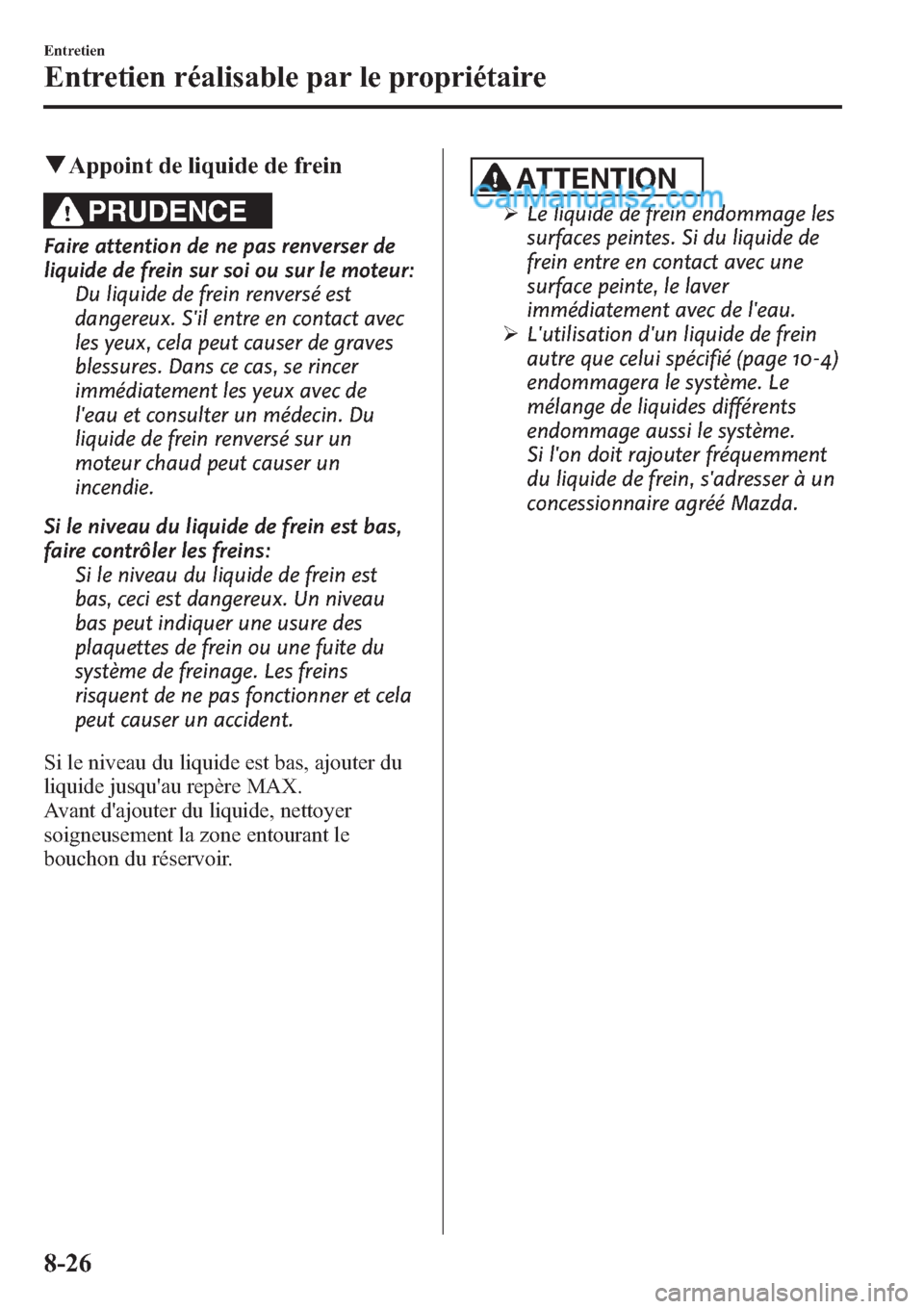

qAppoint de liquide de frein
PRUDENCE
Faire attention de ne pas renverser de
liquide de frein sur soi ou sur le moteur:
Du liquide de frein renversé est
dangereux. S'il entre en contact avec
les yeux, cela peut causer de graves
blessures. Dans ce cas, se rincer
immédiatement les yeux avec de
l'eau et consulter un médecin. Du
liquide de frein renversé sur un
moteur chaud peut causer un
incendie.
Si le niveau du liquide de frein est bas,
faire contrôler les freins:
Si le niveau du liquide de frein est
bas, ceci est dangereux. Un niveau
bas peut indiquer une usure des
plaquettes de frein ou une fuite du
système de freinage. Les freins
risquent de ne pas fonctionner et cela
peut causer un accident.
Si le niveau du liquide est bas, ajouter du
liquide jusqu'au repère MAX.
Avant d'ajouter du liquide, nettoyer
soigneusement la zone entourant le
bouchon du réservoir.
ATTENTION
ØLe liquide de frein endommage les
surfaces peintes. Si du liquide de
frein entre en contact avec une
surface peinte, le laver
immédiatement avec de l'eau.
ØL'utilisation d'un liquide de frein
autre que celui spécifié (page 10-4)
endommagera le système. Le
mélange de liquides différents
endommage aussi le système.
Si l'on doit rajouter fréquemment
du liquide de frein, s'adresser à un
concessionnaire agréé Mazda.
8-26
Entretien
Entretien réalisable par le propriétaire

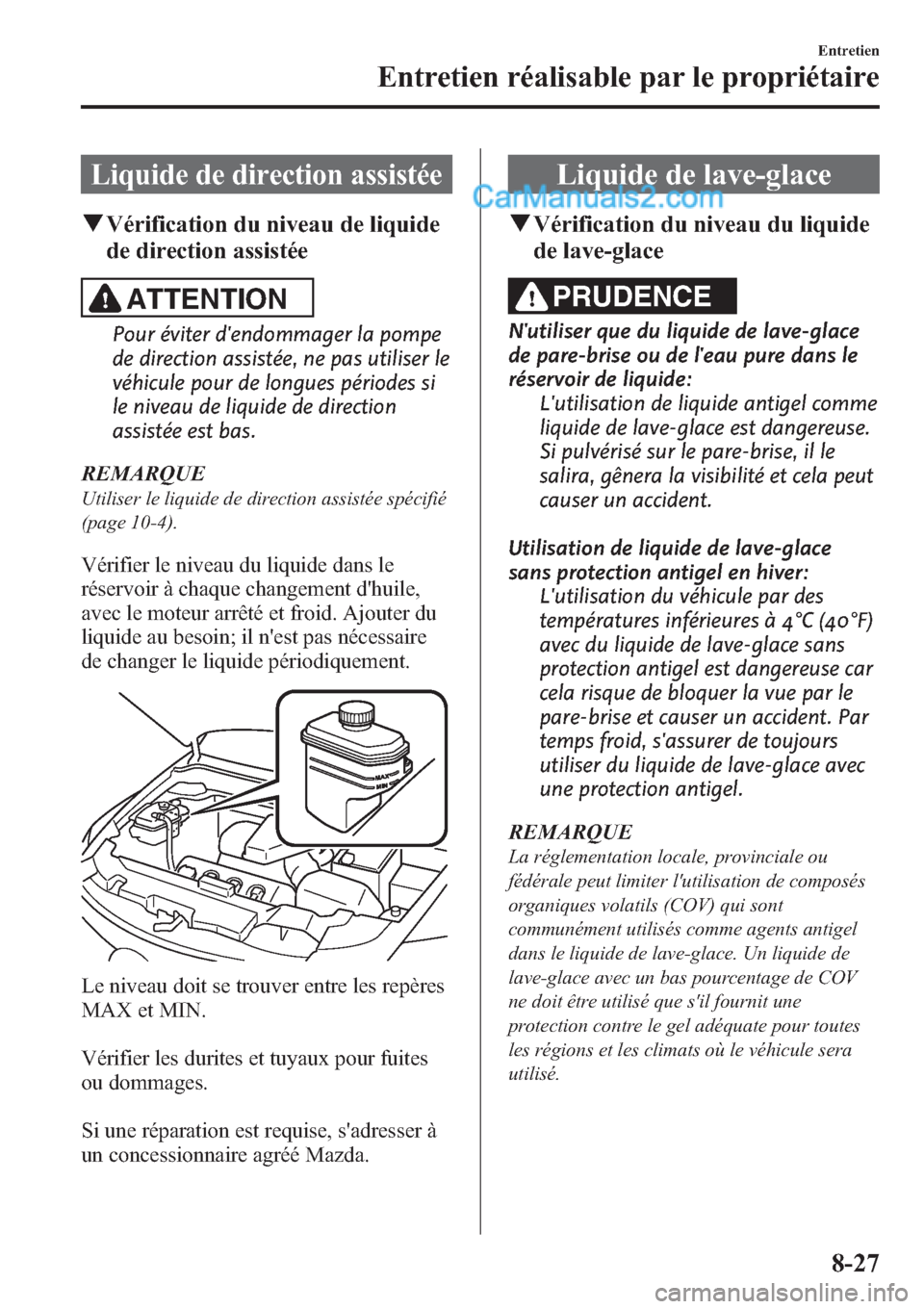

Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe
de direction assistée, ne pas utiliser le
véhicule pour de longues périodes si
le niveau de liquide de direction
assistée est bas.
REMARQUE
Utiliser le liquide de direction assistée spécifié
(page 10-4).
Vérifier le niveau du liquide dans le
réservoir à chaque changement d'huile,
avec le moteur arrêté et froid. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glace
sans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale ou
fédérale peut limiter l'utilisation de composés
organiques volatils (COV) qui sont
communément utilisés comme agents antigel
dans le liquide de lave-glace. Un liquide de
lave-glace avec un bas pourcentage de COV
ne doit être utilisé que s'il fournit une
protection contre le gel adéquate pour toutes
les régions et les climats où le véhicule sera
utilisé.
Entretien
Entretien réalisable par le propriétaire
8-27

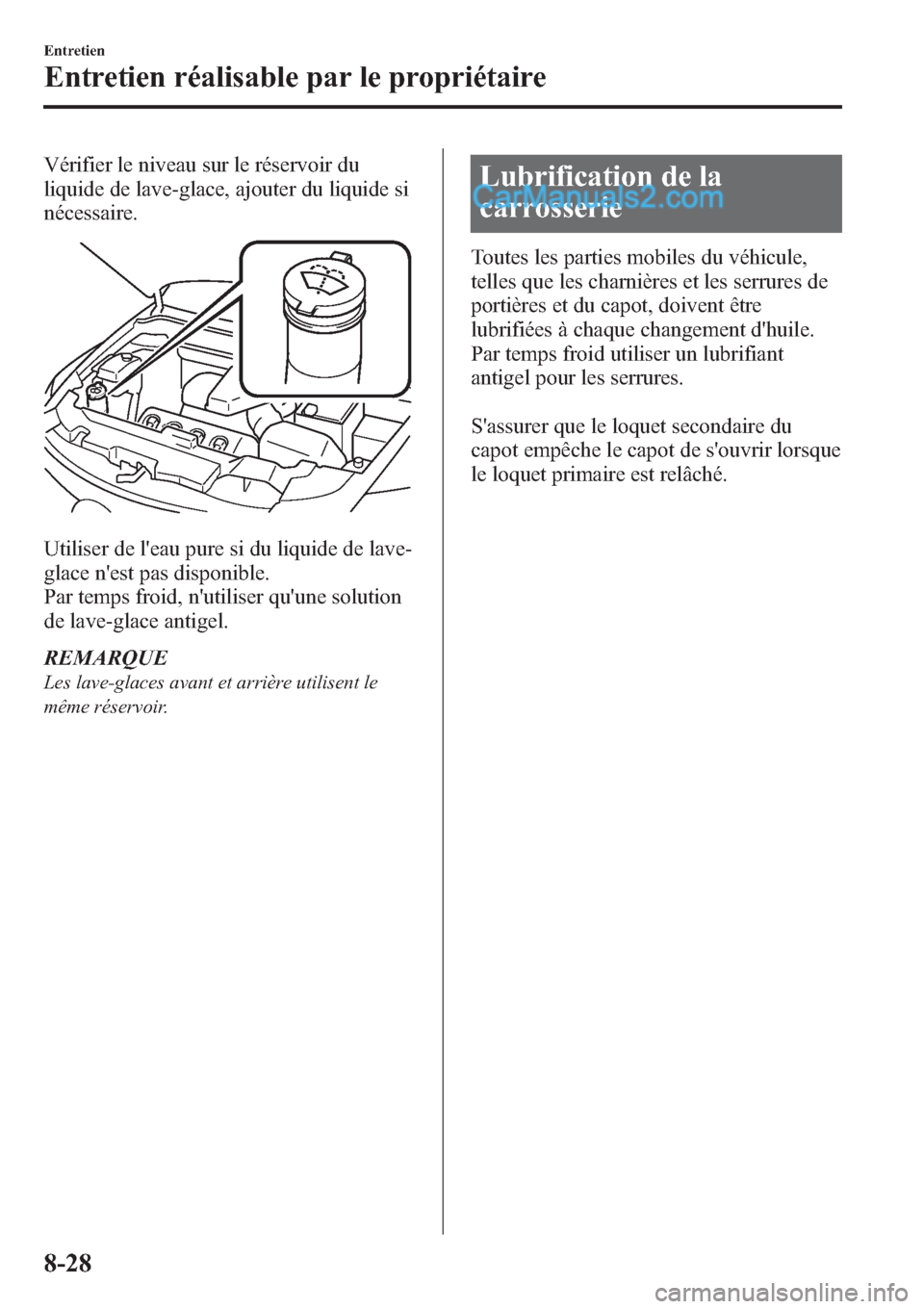

Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent le
même réservoir.
Lubrification de la
carrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.
S'assurer que le loquet secondaire du
capot empêche le capot de s'ouvrir lorsque
le loquet primaire est relâché.
8-28
Entretien
Entretien réalisable par le propriétaire

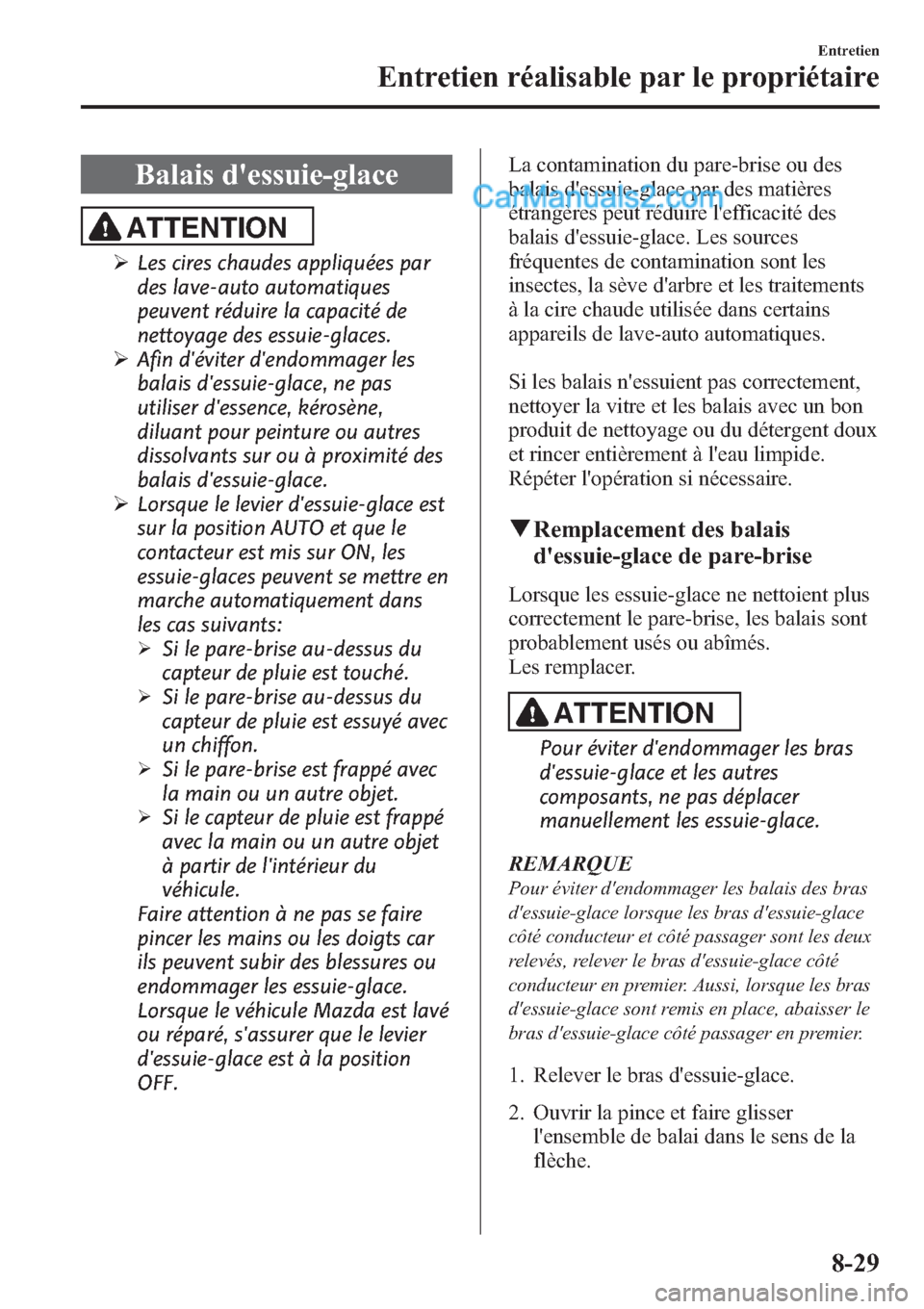

Balais d'essuie-glace
ATTENTION
ØLes cires chaudes appliquées par
des lave-auto automatiques
peuvent réduire la capacité de
nettoyage des essuie-glaces.
ØAfin d'éviter d'endommager les
balais d'essuie-glace, ne pas
utiliser d'essence, kérosène,
diluant pour peinture ou autres
dissolvants sur ou à proximité des
balais d'essuie-glace.
ØLorsque le levier d'essuie-glace est
sur la position AUTO et que le
contacteur est mis sur ON, les
essuie-glaces peuvent se mettre en
marche automatiquement dans
les cas suivants:
ØSi le pare-brise au-dessus du
capteur de pluie est touché.
ØSi le pare-brise au-dessus du
capteur de pluie est essuyé avec
un chiffon.
ØSi le pare-brise est frappé avec
la main ou un autre objet.
ØSi le capteur de pluie est frappé
avec la main ou un autre objet
à partir de l'intérieur du
véhicule.
Faire attention à ne pas se faire
pincer les mains ou les doigts car
ils peuvent subir des blessures ou
endommager les essuie-glace.
Lorsque le véhicule Mazda est lavé
ou réparé, s'assurer que le levier
d'essuie-glace est à la position
OFF.La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
qRemplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION
Pour éviter d'endommager les bras
d'essuie-glace et les autres
composants, ne pas déplacer
manuellement les essuie-glace.
REMARQUE
Pour éviter d'endommager les balais des bras
d'essuie-glace lorsque les bras d'essuie-glace
côté conducteur et côté passager sont les deux
relevés, relever le bras d'essuie-glace côté
conducteur en premier. Aussi, lorsque les bras
d'essuie-glace sont remis en place, abaisser le
bras d'essuie-glace côté passager en premier.
1. Relever le bras d'essuie-glace.
2. Ouvrir la pince et faire glisser
l'ensemble de balai dans le sens de la
flèche.
Entretien
Entretien réalisable par le propriétaire
8-29
