6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

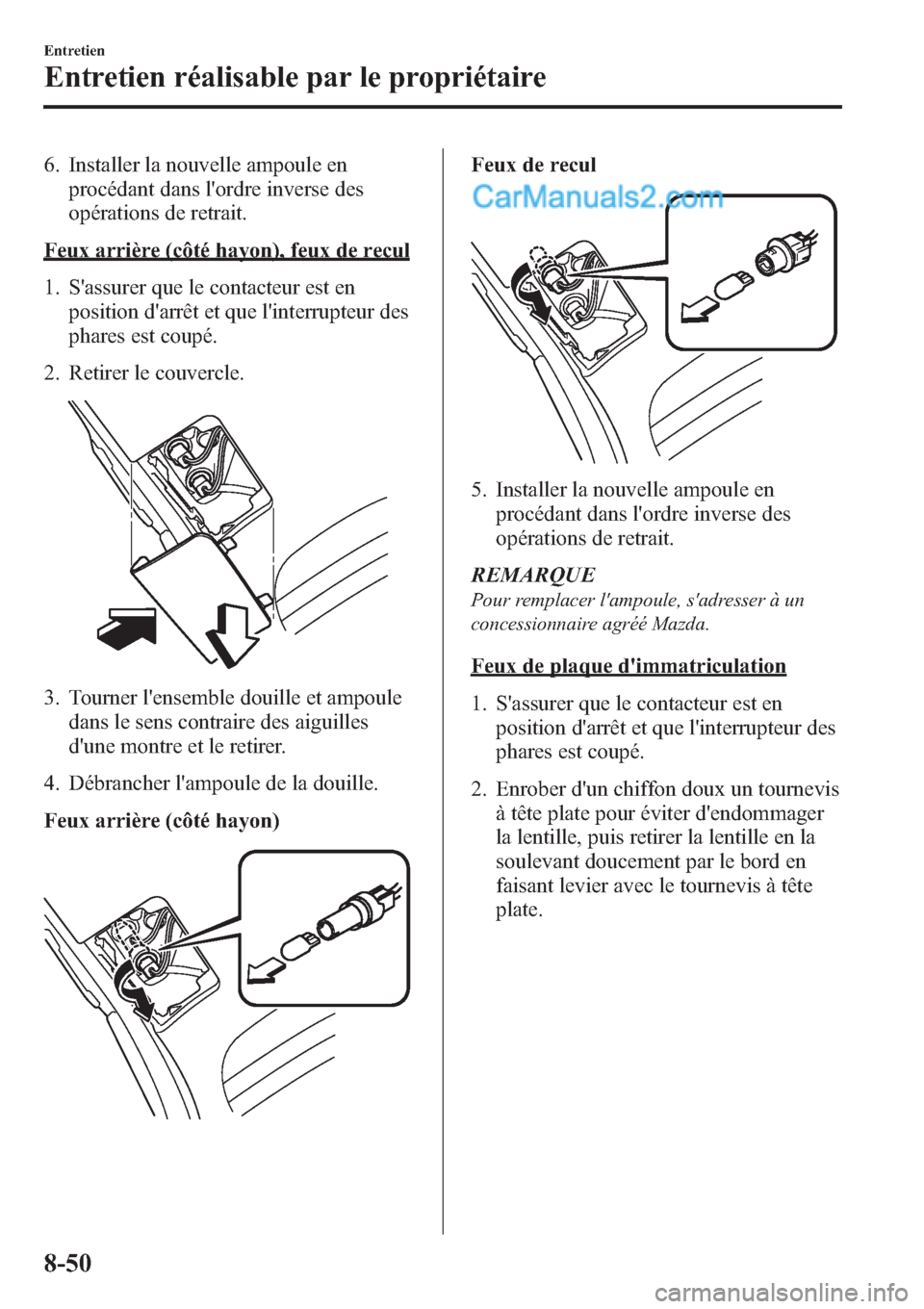

Feux arrière (côté hayon), feux de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
Feux arrière (côté hayon)
Feux de recul
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
8-50
Entretien
Entretien réalisable par le propriétaire

3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon (avant)/Lampes
de lecture, éclairage de pavillon
(central, arrière), éclairage de
compartiment à bagages, éclairages de
courtoisie, éclairages du miroir de pare-
soleil
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.Eclairage au pavillon (Avant)/Lampes
de lecture
Eclairage au pavillon (central, arrière)
Eclairage de compartiment à bagages
Entretien
Entretien réalisable par le propriétaire
8-51

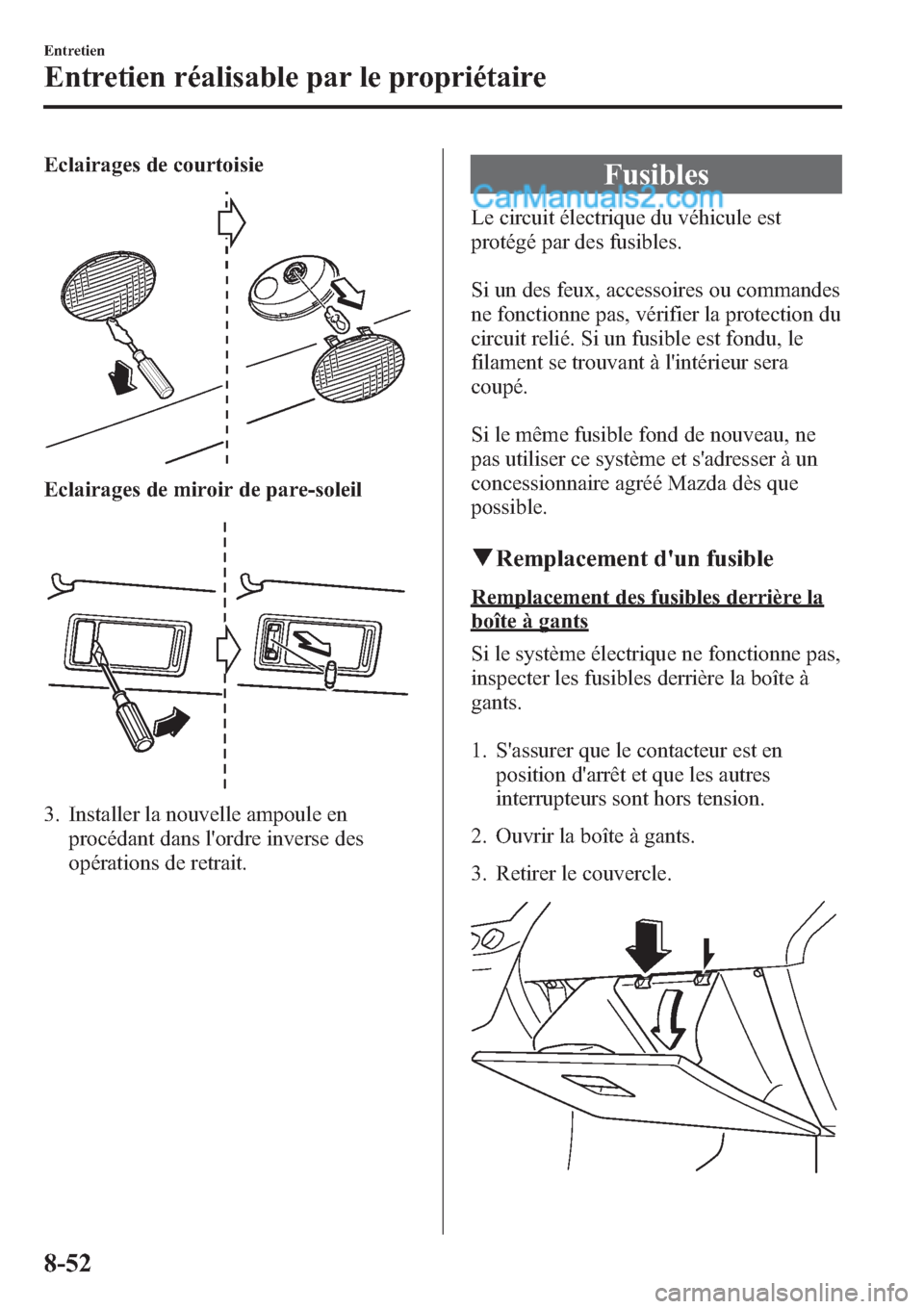

Eclairages de courtoisie
Eclairages de miroir de pare-soleil
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles derrière la
boîte à gants
Si le système électrique ne fonctionne pas,
inspecter les fusibles derrière la boîte à
gants.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir la boîte à gants.
3. Retirer le couvercle.
8-52
Entretien
Entretien réalisable par le propriétaire

Fusible
4. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
5. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
6. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
ROOM.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
7. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
Entretien
Entretien réalisable par le propriétaire
8-53

2. Enlever le couvercle du porte-fusibles
ou de boîte de relais.
Porte-fusibles
Boîte de relais
3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage.
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
4. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
8-54
Entretien
Entretien réalisable par le propriétaire

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 MAIN 150 A Pour la protection de tous les circuits
2―― ―
3 ENGINE 20 A Système de commande du moteur
4H/L R
*115 A Phare (Droite)
H/L HI RY*215 A Pour la protection de plusieurs circuitsí
5 R HEATER 40 A Chauffage
6 P.SEAT R 30 A Siège électrique (Droit)í
7 HEATER 50 A Chauffage
8 IGKEY 2 40 A Pour la protection de plusieurs circuits
9 FAN 130 A
íVentilateur de refroidissement
40 Aí
10 P.SEAT L 40 A Siège électrique (Gauche)í
11 DEFOG 30 A Dégivreur de lunette arrière
12 BTN 50 A Pour la protection de plusieurs circuits
13 FUEL PUMP 30 A Pompe à carburant
14 IGKEY 1 30 A Pour la protection de plusieurs circuits
Entretien
Entretien réalisable par le propriétaire
8-55íCertains modèles.

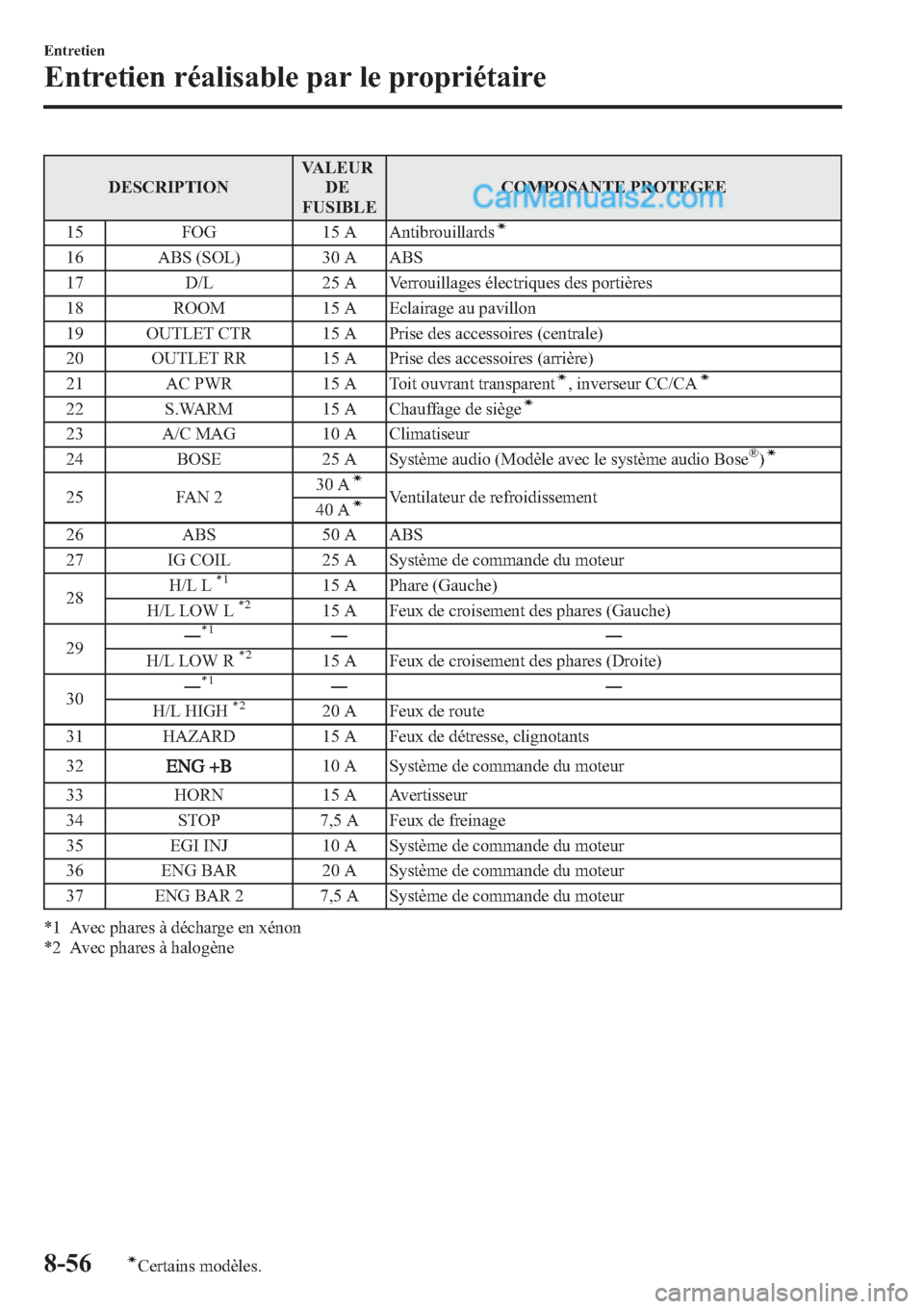

DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
15 FOG 15 A Antibrouillards
í
16 ABS (SOL) 30 A ABS
17 D/L 25 A Verrouillages électriques des portières
18 ROOM 15 A Eclairage au pavillon
19 OUTLET CTR 15 A Prise des accessoires (centrale)
20 OUTLET RR 15 A Prise des accessoires (arrière)
21 AC PWR 15 A Toit ouvrant transparent
í, inverseur CC/CAí
22 S.WARM 15 A Chauffage de siègeí
23 A/C MAG 10 A Climatiseur
24 BOSE 25 A Système audio (Modèle avec le système audio Bose®)í
25 FAN 230 AíVentilateur de refroidissement
40 Aí
26 ABS 50 A ABS
27 IG COIL 25 A Système de commande du moteur
28H/L L
*115 A Phare (Gauche)
H/L LOW L*215 A Feux de croisement des phares (Gauche)
29―*1――
H/L LOW R*215 A Feux de croisement des phares (Droite)
30―*1――
H/L HIGH*220 A Feux de route
31 HAZARD 15 A Feux de détresse, clignotants
32
10 A Système de commande du moteur
33 HORN 15 A Avertisseur
34 STOP 7,5 A Feux de freinage
35 EGI INJ 10 A Système de commande du moteur
36 ENG BAR 20 A Système de commande du moteur
37 ENG BAR 2 7,5 A Système de commande du moteur
*1 Avec phares à décharge en xénon
*2 Avec phares à halogène
8-56
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire

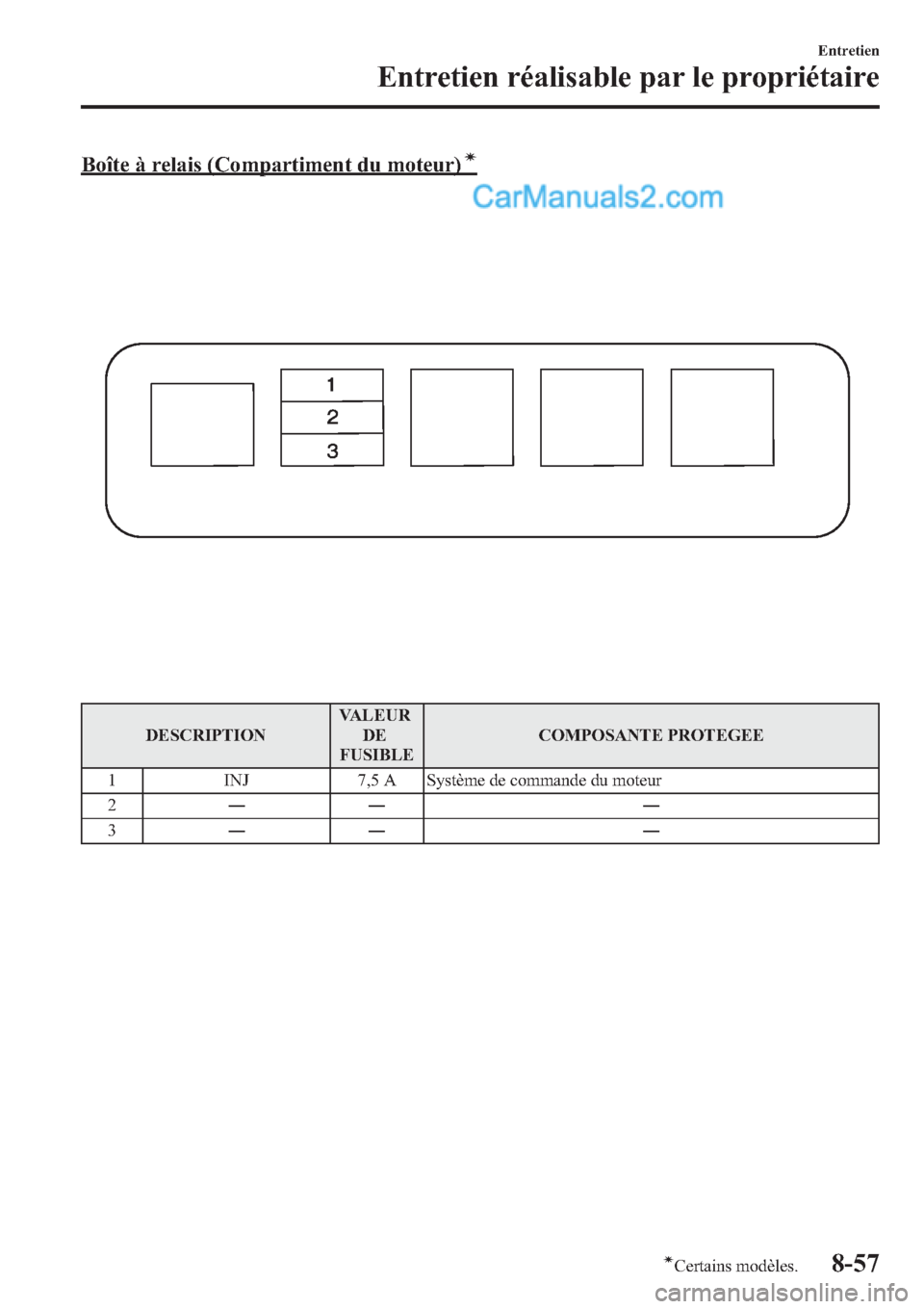

Boîte à relais (Compartiment du moteur)í
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 INJ 7,5 A Système de commande du moteur
2―― ―
3―― ―
Entretien
Entretien réalisable par le propriétaire
8-57íCertains modèles.

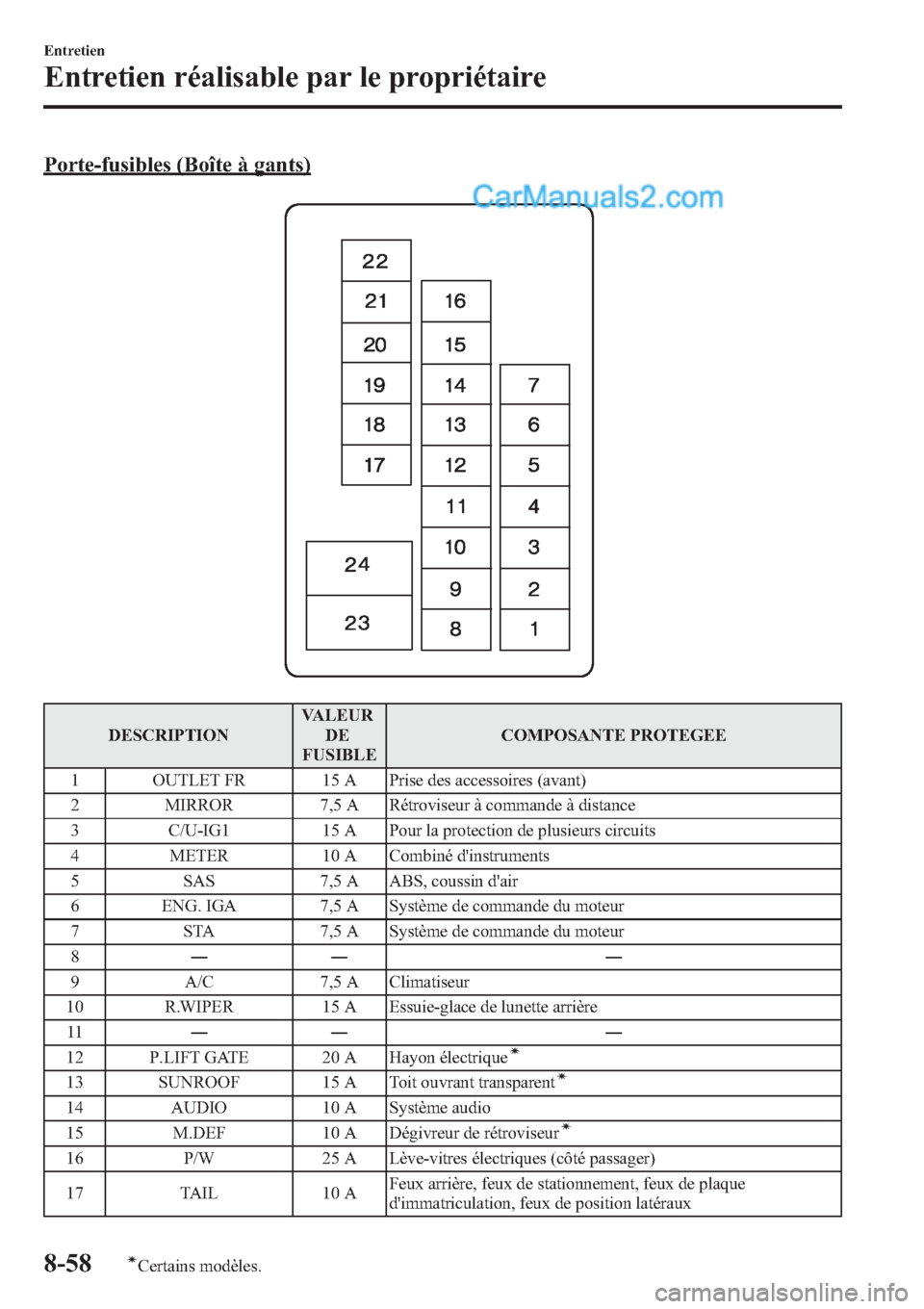

Porte-fusibles (Boîte à gants)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 OUTLET FR 15 A Prise des accessoires (avant)
2 MIRROR 7,5 A Rétroviseur à commande à distance
3 C/U-IG1 15 A Pour la protection de plusieurs circuits
4 METER 10 A Combiné d'instruments
5 SAS 7,5 A ABS, coussin d'air
6 ENG. IGA 7,5 A Système de commande du moteur
7 STA 7,5 A Système de commande du moteur
8―― ―
9 A/C 7,5 A Climatiseur
10 R.WIPER 15 A Essuie-glace de lunette arrière
11―― ―
12 P.LIFT GATE 20 A Hayon électrique
í
13 SUNROOF 15 A Toit ouvrant transparentí
14 AUDIO 10 A Système audio
15 M.DEF 10 A Dégivreur de rétroviseurí
16 P/W 25 A Lève-vitres électriques (côté passager)
17 TAIL 10 AFeux arrière, feux de stationnement, feux de plaque
d'immatriculation, feux de position latéraux
8-58
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire

DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
18 ILLUMI 10 A Eclairage de tableau de bord
19 INJ 7,5 A Système de commande du moteur
20―― ―
21 OUTLET CTR――
22 OUTLET RR――
23 WIPER 30 A Essuie-glace et lave-glace de pare-brise
24 P.WIND 30 A Lève-vitres électriques (côté conducteur)
Entretien
Entretien réalisable par le propriétaire
8-59
