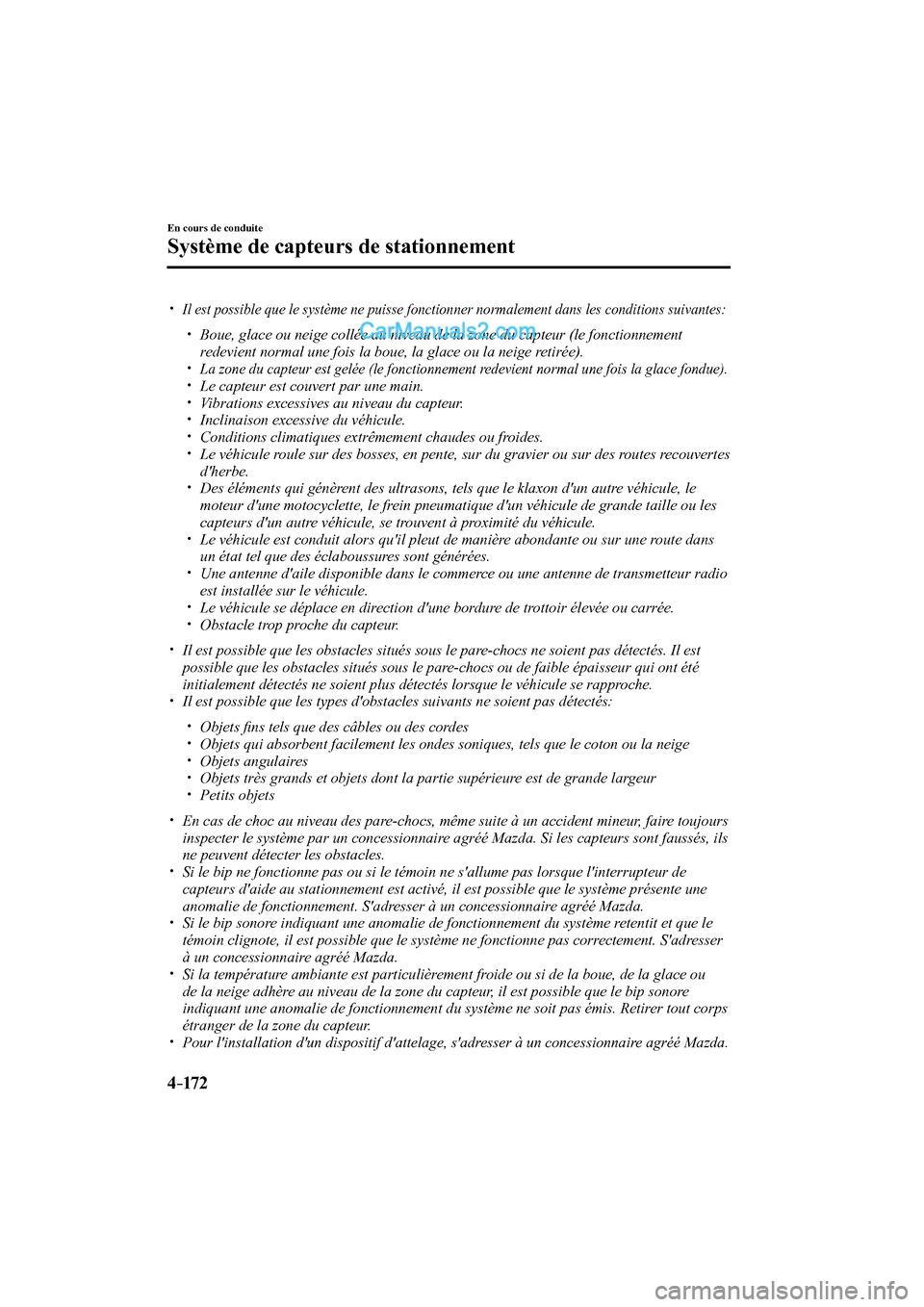

Page 336 of 654
4–172
En cours de conduite
Système de capteurs de stationnement
Il est possible que le système ne puisse fonctionner normalement dans les conditions suivantes:
Boue, glace ou neige collée au niveau de la zone du capteur (le fonctionnement
redevient normal une fois la boue, la glace ou la neige retirée).
La zone du capteur est gelée (le fonctionnement redevient normal une fois la glace fondue).
Le capteur est couvert par une main.
Vibrations excessives au niveau du capteur.
Inclinaison excessive du véhicule.
Conditions climatiques extrêmement chaudes ou froides.
Le véhicule roule sur des bosses, en pente, sur du gravier ou sur des routes recouvertes
d'herbe.
Des éléments qui génèrent des ultrasons, tels que le klaxon d'un autre véhicule, le
moteur d'une motocyclette, le frein pneumatique d'un véhicule de grande taille ou les
capteurs d'un autre véhicule, se trouvent à proximité du véhicule.
Le véhicule est conduit alors qu'il pleut de manière abondante ou sur une route dans
un état tel que des éclaboussures sont générées.
Une antenne d'aile disponible dans le commerce ou une antenne de transmetteur radio
est installée sur le véhicule.
Le véhicule se déplace en direction d'une bordure de trottoir élevée ou carrée.
Obstacle trop proche du capteur.
Il est possible que les obstacles situés sous le pare-chocs ne soient pas détectés. Il est
possible que les obstacles situés sous le pare-chocs ou de faible épaisseur qui ont été
initialement détectés ne soient plus détectés lorsque le véhicule se rapproche.
Il est possible que les types d'obstacles suivants ne soient pas détectés:
Objets fi ns tels que des câbles ou des cordes
Objets qui absorbent facilement les ondes soniques, tels que le coton ou la neige
Objets angulaires
Objets très grands et objets dont la partie supérieure est de grande largeur
Petits objets
En cas de choc au niveau des pare-chocs, même suite à un accident mineur, faire toujours
inspecter le système par un concessionnaire agréé Mazda. Si les capteurs sont faussés, ils
ne peuvent détecter les obstacles.
Si le bip ne fonctionne pas ou si le témoin ne s'allume pas lorsque l'interrupteur de
capteurs d'aide au stationnement est activé, il est possible que le système présente une
anomalie de fonctionnement. S'adresser à un concessionnaire agréé Mazda.
Si le bip sonore indiquant une anomalie de fonctionnement du système retentit et que le
témoin clignote, il est possible que le système ne fonctionne pas correctement. S'adresser
à un concessionnaire agréé Mazda.
Si la température ambiante est particulièrement froide ou si de la boue, de la glace ou
de la neige adhère au niveau de la zone du capteur, il est possible que le bip sonore
indiquant une anomalie de fonctionnement du système ne soit pas émis. Retirer tout corps
étranger de la zone du capteur.
Pour l'installation d'un dispositif d'attelage, s'adresser à un concessionnaire agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 172CX-9_8FS8-FC-16K_Edition2.indb 1722017/01/21 15:35:482017/01/21 15:35:48

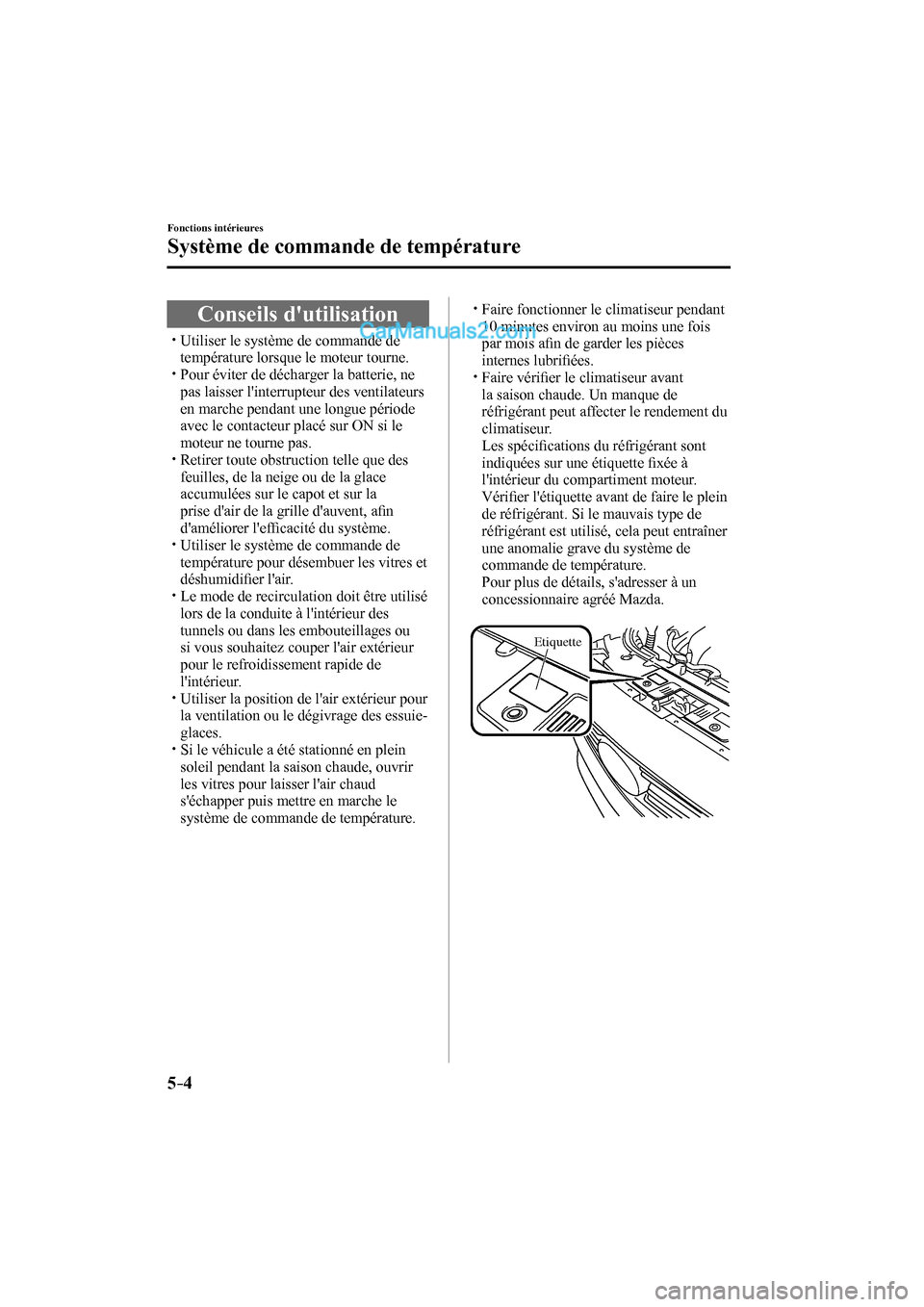

Page 346 of 654
5–4
Fonctions intérieures
Système de commande de température
Conseils d'utilisation
Utiliser le système de commande de
température lorsque le moteur tourne.
Pour éviter de décharger la batterie, ne
pas laisser l'interrupteur des ventilateurs
en marche pendant une longue période
avec le contacteur placé sur ON si le
moteur ne tourne pas.
Retirer toute obstruction telle que des
feuilles, de la neige ou de la glace
accumulées sur le capot et sur la
prise d'air de la grille d'auvent, afi n
d'améliorer l'effi cacité du système.
Utiliser le système de commande de
température pour désembuer les vitres et
déshumidifi er l'air.
Le mode de recirculation doit être utilisé
lors de la conduite à l'intérieur des
tunnels ou dans les embouteillages ou
si vous souhaitez couper l'air extérieur
pour le refroidissement rapide de
l'intérieur.
Utiliser la position de l'air extérieur pour
la ventilation ou le dégivrage des essuie-
glaces.
Si le véhicule a été stationné en plein
soleil pendant la saison chaude, ouvrir
les vitres pour laisser l'air chaud
s'échapper puis mettre en marche le
système de commande de température.
Faire fonctionner le climatiseur pendant
10 minutes environ au moins une fois
par mois afi n de garder les pièces
internes lubrifi ées.
Faire vérifi er le climatiseur avant
la saison chaude. Un manque de
réfrigérant peut affecter le rendement du
climatiseur.
Les spécifi cations du réfrigérant sont
indiquées sur une étiquette fi xée à
l'intérieur du compartiment moteur.
Vérifi er l'étiquette avant de faire le plein
de réfrigérant. Si le mauvais type de
réfrigérant est utilisé, cela peut entraîner
une anomalie grave du système de
commande de température.
Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Etiquette
CX-9_8FS8-FC-16K_Edition2.indb 4CX-9_8FS8-FC-16K_Edition2.indb 42017/01/21 15:35:512017/01/21 15:35:51
Page 380 of 654
5–38
Fonctions intérieures
Appareil audio
Comment utiliser le mode USB
Type Données lisibles
Mode USB Fichier MP3/WMA/AAC/OGG
Cette unité ne prend pas en charge un périphérique USB 3.0. En outre, d'autres
périphériques peuvent ne pas être pris en charge selon le modèle ou la version du SE.
Les périphériques USB formatés en FAT32 sont pris en charge (les périphériques USB
formatés en d'autres formats tels que NTFS ne sont pas pris en charge).
Lecture
1. Sélectionner l'icône sur l'écran d'accueil pour affi cher l'écran Divertissements.
2. Sélectionner
ou pour permuter le mode USB. Les icônes suivantes s'affi chent
dans la partie inférieure de l'affi chage central.
Icône Fonction
Affi che le menu Divertissements. Utiliser pour passer à une autre source audio.
La liste des catégories s'affi che.
La liste de la piste actuelle s'affi che.
Sélectionner une piste désirée pour la lire.
Lit le morceau actuel à plusieurs reprises.
Sélectionner à nouveau pour lire les morceaux dans la liste des morceaux actuels à plusieurs
reprises.
Lorsqu'elle est sélectionnée à nouveau, la fonction s'annule.
Les pistes dans la liste des pistes actuelle sont lues de façon aléatoire.
Sélectionner le à nouveau pour annuler.
Démarre la lecture d'une piste similaire à la piste actuelle en utilisant Mores Like This
™ de
Gracenote.
Sélectionner le morceau souhaité à partir de la liste des catégories pour annuler More Like
This
™.
Si sélectionné dans les quelques secondes à partir du début d'un morceau qui a commencé à
être lu, le morceau précédent est sélectionné.
Si plusieurs secondes se sont écoulées, le morceau en cours de lecture est relu depuis le
début.
Appuyer un peu longtemps pour un retour rapide. Elles s'arrêtent lorsque vous retirez votre
main de l'icône ou du bouton de commande.
La piste est lue. Lorsqu'elle est sélectionnée à nouveau, la lecture est temporairement
arrêtée.
CX-9_8FS8-FC-16K_Edition2.indb 38CX-9_8FS8-FC-16K_Edition2.indb 382017/01/21 15:36:052017/01/21 15:36:05
Page 431 of 654
5–89
Fonctions intérieures
Annexes
ATTENTION
Ne pas utiliser l'extension de fi chier
audio pour d'autres fi chiers que des
fi chiers audio. En outre, ne pas changer
l'extension du fi chier audio. Sinon,
l'unité ne reconnaîtra pas bien le
fi chier donnant lieu à du bruit ou à une
anomalie.
REMARQUE
La lecture peut ne pas être possible
selon le type et l'état de la mémoire
fl ash USB, même si le fi chier audio est
conforme à la norme.
Il est impossible de lire les fi chiers
WMA/AAC protégés par copyright dans
cette unité.
Si un nom de fi chier sur la mémoire
USB est trop long, il pourrait entraîner
des problèmes de fonctionnement tels
que l'impossibilité de lire une chanson.
(Recommandé: 80 caractères ou moins)
L'ordre des données de musique
stockées dans l'appareil peut différer de
l'ordre de lecture.
Pour éviter toute perte ou tout
dommage aux données stockées, nous
vous recommandons de toujours les
sauvegarder.
Si un appareil excède la valeur
maximale du courant électrique de
1.000 mA, il peut ne pas fonctionner ou
se recharger lorsqu'il est connecté.
Ne pas retirer le périphérique USB en
mode USB (ne la retirer que quand en
mode radio FM/AM).
L'appareil ne fonctionnera pas si les
données sont protégées par mot de
passe.
Les fi chiers MP3/WMA/AAC/OGG
écrits en vertu de spécifi cations autres que
celles qui sont indiquées risquent de ne
pas être lus normalement ou les noms de
fi chiers/dossiers peuvent ne pas s'affi cher
correctement.
CX-9_8FS8-FC-16K_Edition2.indb 89CX-9_8FS8-FC-16K_Edition2.indb 892017/01/21 15:36:242017/01/21 15:36:24
Page 475 of 654
6–29
Entretien
Entretien réalisable par le propriétaire
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de
refroidissement du moteur devraient être
faits par un concessionnaire agréé Mazda.
Vérifi er la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an—au début de
l'hiver—et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifi er l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonfl ée ou détériorée.
Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.
Si le niveau se trouve au niveau
ou à proximité du repère L, ajouter
suffi samment de liquide de refroidissement
spécifi é dans le réservoir de liquide de
refroidissement pour la protection contre
le gel et la corrosion et porter le niveau
jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroidissement après avoir
ajouté du liquide de refroidissement.
ATTENTION
Le liquide de refroidissement abîme la
peinture.
Rincer immédiatement tout liquide qui
s'est renversé.
Si l'indication “FL22” apparaît sur
ou près du bouchon du circuit de
refroidissement, il est recommandé
d'utiliser un liquide de refroidissement
de type FL-22 lors du remplacement du
liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement
autre que le FL-22 peut causer de graves
dommages au moteur et au circuit de
refroidissement.
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit
être fréquemment rempli de nouveau
liquide de refroidissement, consulter un
concessionnaire agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 29CX-9_8FS8-FC-16K_Edition2.indb 292017/01/21 15:36:352017/01/21 15:36:35
Page 487 of 654
6–41
Entretien
Entretien réalisable par le propriétaire
Les conditions suivantes indiquent que la
pile est déchargée:
Le témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
tableau de bord de type A (page 4-33 ),
les messages s'affi chent sur le tableau de
bord).
Le système ne fonctionne pas et
le témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
La plage de fonctionnement du système
est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé
auxiliaire.
Bouton
2. Insérer en tournant un tournevis à tête
plate enroulé de ruban dans le sens
de la fl èche et ouvrir le couvercle
légèrement.
Couvercle
3. Insérer le tournevis à tête plate enroulé
de ruban dans l'espace et le glisser dans
le sens de la fl èche.
Couvercle
Espace
4. Tourner le tournevis dans le sens de la
fl èche et retirer le couvercle.
Couvercle
CX-9_8FS8-FC-16K_Edition2.indb 41CX-9_8FS8-FC-16K_Edition2.indb 412017/01/21 15:36:392017/01/21 15:36:39
Page 495 of 654
6–49
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
ATTENTION
Lors du retrait de l'unité de lentilles
ou de lampes avec un tournevis plat,
s'assurer que le tournevis n'entre pas
en contact avec le terminal intérieur.
Un contact entre le tournevis plat et le
terminal pourrait provoquer un court-
circuit.
REMARQUE
Pour remplacer l'ampoule, s'adresser à
un concessionnaire agréé Mazda.
Utiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule.
Remplacement des ampoules
d'éclairages extérieurs
Phares (type A), phares/feux de position
diurnes (type B), clignotants avant (type
A), feux de position diurnes/feux de
stationnement (type A), feux de position
avant (type A), signature lumineuse des
ailes (type A)
* , antibrouillards * , feux de
freinage, feux arrière, feu de freinage
auxiliaire, clignotants latéraux, feux de
position arrière
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Clignotants avant (type B), feux de
stationnement/feux de position avant
(type B)
REMARQUE
Pour remplacer une ampoule sur
le clignotant avant et les feux de
stationnement/position avant, tourner
le volant et orienter les pneus dans une
direction où le remplacement de l'ampoule
peut être effectué facilement.
Tourner le volant après avoir démarré le
moteur et arrêter le moteur après avoir
arrêté de tourner le volant.
1. Pour changer l'ampoule du côté
droit, démarrer le moteur, tourner le
volant complètement vers la droite,
puis arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche et
éteigner le moteur.
2. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
3. Tourner la vis dans le sens contraire des
aiguilles d'une montre et la retirer.
CX-9_8FS8-FC-16K_Edition2.indb 49CX-9_8FS8-FC-16K_Edition2.indb 492017/01/21 15:36:412017/01/21 15:36:41
Page 500 of 654
6–54
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Remplacement des ampoules
d'éclairages intérieurs
Eclairages au pavillon (avant)/lampes
de lecture (avant) (type à LED), lampes
de lecture (central) (type à LED),
éclairages au pavillon (arrière) (type à
LED), éclairage ambiant
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Eclairages au pavillon (avant)/lampes de
lecture (avant) (type à ampoule), lampes
de lecture (central) (type à ampoule),
éclairages au pavillon (arrière) (type à
ampoule), éclairages de miroir de pare-
soleil
*
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate. 2. Débrancher l'ampoule en la tirant.
Eclairages au pavillon (avant)/
lampes de lecture (avant)
CX-9_8FS8-FC-16K_Edition2.indb 54CX-9_8FS8-FC-16K_Edition2.indb 542017/01/21 15:36:432017/01/21 15:36:43
Page 502 of 654
6–56
Entretien
Entretien réalisable par le propriétaire
Eclairage de compartiment à bagages
(Type à LED)
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
(Type à ampoule)
1. A l'aide d'un petit tournevis plat
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer l'unité
de lentille en soulevant avec soin son
bord avec le tournevis à tête plate.
2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
ATTENTION
Débrancher toujours le premier
connecteur lors du remplacement
de l'ampoule. Sinon, les appareils
électriques et électroniques pourraient
être court-circuités.
3. Insérer le tournevis à tête plate dans
l'écart entre la lentille et son unité
et ensuite glisser le tournevis pour
détacher la lentille.
4. Débrancher l'ampoule en la tirant.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
CX-9_8FS8-FC-16K_Edition2.indb 56CX-9_8FS8-FC-16K_Edition2.indb 562017/01/21 15:36:442017/01/21 15:36:44
Page 513 of 654
6–67
Entretien
Soins à apporter
Lors d'un lavage de voiture à l'eau sous
haute pression
Des stations de lavage de voitures avec de
l'eau à la température et la pression élevées
sont disponibles en fonction du type de
machine de lavage de voiture. Si le gicleur
de la station de lavage de voitures est
placé trop près du véhicule, la force du jet
peut endommager ou déformer la moulure,
affecter l'étanchéité des pièces et laisser
de l'eau pénétrer à l'intérieur. Conserver
une distance suffi sante (30 cm (12 po.)
ou plus) entre le gicleur et le véhicule.
Par ailleurs, ne passer pas trop de temps à
asperger la même zone du véhicule et faire
attention très prudent quand vous aspergez
entre les espaces dans les portes et autour
des fenêtres.
Cirage
Le véhicule doit être ciré si l'eau ne perle
plus sur les surfaces peintes.
Toujours laver et sécher le véhicule avant
de le cirer. En plus de cirer la carrosserie,
cirer les garnitures métalliques pour
protéger leur lustre.
1. Utiliser une cire qui ne contient pas
d'abrasifs.
Sinon, elle risque de retirer la peinture
et d'endommager les pièces métalliques
brillantes.
2. Utiliser une cire naturelle de bonne
qualité conçue pour les couleurs
métalliques, mica ou uniformes.
3. Lors du cirage, appliquer une couche
uniforme à l'aide de l'éponge fournie ou
d'un chiffon doux.
4. Essuyer la cire à l'aide d'un chiffon
doux.
REMARQUE
Lorsque l'on utilise un nettoyant pour
retirer l'huile, le goudron ou autres, cela
enlève aussi la cire. Cirer ces surfaces de
nouveau, même si le véhicule ne nécessite
pas de cirage.
Réparation des endommagements
du fi ni
Toute rayure profonde ou écaillement du
fi ni doit être réparé au plus tôt. Tout métal
exposé rouillera et cela entraînera des
réparations majeures.
ATTENTION
Si ce véhicule Mazda est abîmé
et nécessite que des panneaux
métalliques soient réparés ou
remplacés, s'assurer que l'atelier de
réparation de carrosserie applique du
produit antirouille à toutes les pièces,
celles réparées ainsi que les neuves.
Ceci pour éviter qu'elles ne rouillent.
Entretien des parties métalliques
brillantes
Utiliser un produit de nettoyage pour
retirer le goudron et les insectes. Ne
jamais utiliser de couteau ou autre outil.
Pour protéger les surfaces des pièces
métalliques brillantes contre la
corrosion, appliquer de la cire ou un
produit de protection pour chromes et
frotter jusqu'à ce que la surface brille.
En hiver ou dans les régions côtières,
recouvrir les parties métalliques
brillantes d'une couche plus épaisse de
cire ou de produit de préservation. Si
nécessaire, enduire ces parties de gelée
de pétrole non corrosive ou de tout autre
produit protecteur.
CX-9_8FS8-FC-16K_Edition2.indb 67CX-9_8FS8-FC-16K_Edition2.indb 672017/01/21 15:36:472017/01/21 15:36:47
