Page 81 of 654
2–69
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploiera en fonction du type de
collision.
(Les illustrations représentent les cas typiques de collisions.)
Equipement
SRS Types de collision
Collision frontale/semi-frontale
sévère Collision latérale
sévère
*2 Capotage/semi-
capotage *3 Collision arrière
Dispositif de
prétension de
ceinture de
sécurité avant
X *1 (des deux côtés) X *1 (côté du choc
seulement) X *1 (des deux
côtés)
Aucun coussin
d'air ni dispositif
de prétension de
ceinture de sécurité
avant ne sera activé
lors d'une collision
arrière.
Coussin d'air
du conducteur X
Coussin d'air
du passager
avant X *1
Coussin
d'air latéral X
*1 (côté du choc
seulement)
Rideau de
sécurité
gonfl able X (côté du choc
seulement) X (des deux côtés)
X: L'équipement du coussin d'air SRS a été conçu pour se déployer en cas de collision.
*1 (Avec système de classifi cation de l'occupant du siège du passager avant)
Les coussins d'air gonfl ables avant et latéral côté passager avant ainsi que le dispositif de prétension de ceinture
de sécurité sont conçus pour se déployer quand le capteur de classifi cation de l'occupant du siège passager avant
détecte un passager assis sur le siège du passager avant.
*2 Lors d'une collision latérale, les dispositifs de prétension de ceinture de sécurité et le déploiement des coussins
d'air latéraux/rideaux (que sur le côté sur lequel la collision se produit).
*3 (Avec système de classifi cation de l'occupant du siège du passager avant)
Lors d'un capotage, les dispositifs de prétension de ceinture de sécurité et les rideaux de sécurité se déploient.
CX-9_8FS8-FC-16K_Edition2.indb 69CX-9_8FS8-FC-16K_Edition2.indb 692017/01/21 15:34:422017/01/21 15:34:42
Page 82 of 654
2–70
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
REMARQUE
Lors d'une collision frontale déportée, les dispositifs de prétension de ceinture de sécurité et
les coussins d'air peuvent tous se déployer en fonction de la direction, l'angle et de la vitesse
de la collision.
CX-9_8FS8-FC-16K_Edition2.indb 70CX-9_8FS8-FC-16K_Edition2.indb 702017/01/21 15:34:432017/01/21 15:34:43
Page 83 of 654
2–71
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Limites du coussin d'air SRS
Lors de collisions sévères tels que celles décrites précédemment dans la section “Critères de
déploiement des coussins d'air SRS”, l'équipement de coussin d'air SRS correspondant se
déploiera. Toutefois, lors de certains accidents, il est possible que l'équipement ne se déploie
pas selon le type et la sévérité de la collision.
Limites à la détection des collisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions frontale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifi er le déploiement de
l'équipement de coussin d'air SRS.
Collisions avec des arbres ou des pylônesCollision frontale déportée sur le véhicule
Collision par l'arrière ou choc avec l'arrière d'un camion
CX-9_8FS8-FC-16K_Edition2.indb 71CX-9_8FS8-FC-16K_Edition2.indb 712017/01/21 15:34:432017/01/21 15:34:43
Page 84 of 654
2–72
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Limites à la détection de collision latérale:
Les illustrations suivantes sont des exemples de collisions latérales qui sont susceptibles de
ne pas être détectées comme assez sévères pour justifi er le déploiement de l'équipement de
coussin d'air SRS.
Collisions latérales avec des arbres ou des
pylônesCollisions latérales avec des véhicules à deux
roues
Capotage (Sans système de classification des occupants des sièges du conducteur
et du passager avant)
(Avec système de classifi cation de l'occupant du siège du passager avant)
Limites à la détection de capotage:
L'illustration suivante est un exemple d'un accident qui ne pas être détecté comme un
capotage. Par conséquent, il est possible que les dispositifs de prétension de ceinture de
sécurité et rideaux de sécurité avant ne se déploient pas.
Hauteur d'extrémité sur extrémité
CX-9_8FS8-FC-16K_Edition2.indb 72CX-9_8FS8-FC-16K_Edition2.indb 722017/01/21 15:34:442017/01/21 15:34:44
Page 85 of 654
2–73
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*Certains modèles.
Système de classifi cation de l'occupant du siège du
passager avant
*
Tout d'abord, lire attentivement la section “Précautions concernant le système de retenue
supplémentaire (SRS)” (page 2-54 ).
Capteur de classifi cation de l'occupant du siège passager avant
Ce véhicule est équipé d'un capteur de classifi cation de l'occupant du siège passager avant
comme composants du système de retenue supplémentaire. Ce capteur se trouve dans le
coussin du siège du passager avant. Ce capteur mesure la capacité électrostatique du siège
du passager avant. L'unité SAS est conçue pour empêcher que les coussins d'air avant et
latéral et le dispositif de prétension de la ceinture de sécurité du siège du passager avant se
déploient si le témoin de désactivation du coussin d'air côté passager avant s'allume.
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque le témoin de désactivation du
coussin d'air côté passager avant s'allume. Se référer au tableau suivant pour les conditions
d'allumage du témoin de désactivation du coussin d'air du passager avant.
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote
et le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral et
le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront pas.
CX-9_8FS8-FC-16K_Edition2.indb 73CX-9_8FS8-FC-16K_Edition2.indb 732017/01/21 15:34:442017/01/21 15:34:44
Page 86 of 654
2–74
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront pas en cas
de collision.
Si le capteur de classifi cation de l'occupant du siège passager avant est normal, le témoin
s'allume lorsque le contacteur est mis sur ON. L'éclairage s'éteindra après quelques
secondes. Puis le témoin s'allume ou s'éteint dans les conditions suivantes:
Tableau d'état de marche/arrêt du témoin de désactivation du coussin d'air du passager avant
Condition détectée par le
système de classifi cation de
l'occupant du siège du passager
avant Témoin de
désactivation du
coussin d'air du
passager avant Coussins d'air avant
et latéral côté passager
avant Système du dispositif
de prétension des
ceintures de sécurité
du passager avant
Vide (non occupé) Activé Désactivé Désactivé
Un enfant de moins de 1 an est
assis dans un système de dispositif
de sécurité pour enfants Activé Désactivé Désactivé
Enfant
*1 Activé ou désactivé Désactivé ou prêt Désactivé ou prêt
Adulte *2 Désactivé Prêt Prêt
*1 Le capteur de classifi cation de l'occupant ne peut pas détecter un enfant assis sur le siège, dans un système
de dispositif de sécurité pour enfants, ou un siège d'adolescent selon la taille physique et la position assise de
l'enfant.
*2 Si un adulte plus petit est installé sur le siège de passager avant, les capteurs peuvent détecter la personne
comme étant un enfant en fonction du physique de la personne.
Le rideau de sécurité gonfl able est prêt à être gonfl é indépendamment de ce que le tableau
d'état de marche/arrêt du témoin de désactivation du coussin d'air du passager avant indique.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur est sur ON et ne s'allume pas comme indiqué dans le tableau d'état de marche/
arrêt du témoin de désactivation du coussin d'air du passager avant, ne pas laisser un enfant
s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé Mazda dès
que possible. Le système peut ne pas fonctionner correctement en cas d'accident.
CX-9_8FS8-FC-16K_Edition2.indb 74CX-9_8FS8-FC-16K_Edition2.indb 742017/01/21 15:34:442017/01/21 15:34:44
Page 87 of 654
2–75
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

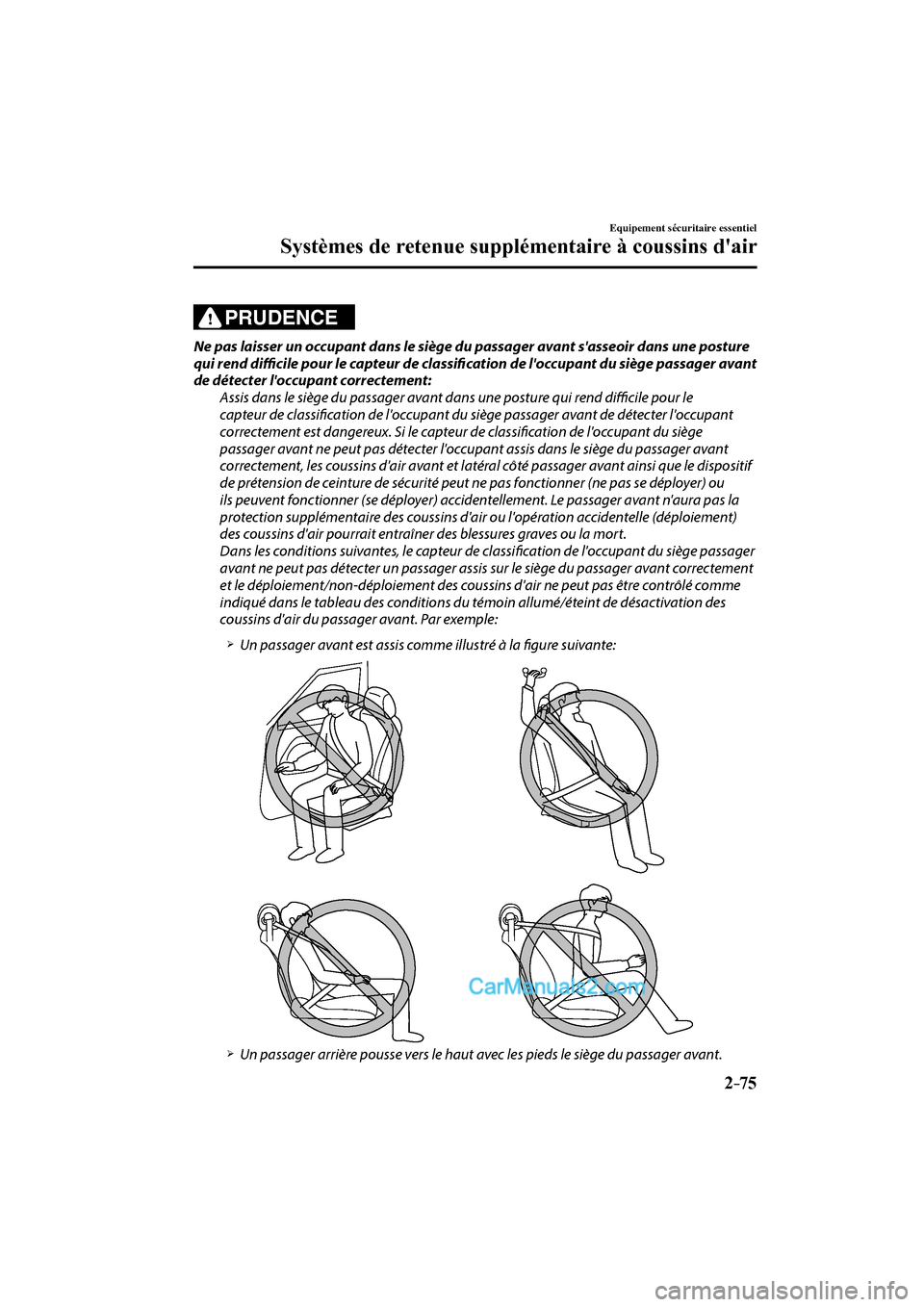

PRUDENCE
Ne pas laisser un occupant dans le siège du passager avant s'asseoir dans une posture
qui rend diffi cile pour le capteur de classifi cation de l'occupant du siège passager avant
de détecter l'occupant correctement:
Assis dans le siège du passager avant dans une posture qui rend diffi cile pour le
capteur de classifi cation de l'occupant du siège passager avant de détecter l'occupant
correctement est dangereux. Si le capteur de classifi cation de l'occupant du siège
passager avant ne peut pas détecter l'occupant assis dans le siège du passager avant
correctement, les coussins d'air avant et latéral côté passager avant ainsi que le dispositif
de prétension de ceinture de sécurité peut ne pas fonctionner (ne pas se déployer) ou
ils peuvent fonctionner (se déployer) accidentellement. Le passager avant n'aura pas la
protection supplémentaire des coussins d'air ou l'opération accidentelle (déploiement)
des coussins d'air pourrait entraîner des blessures graves ou la mort.
Dans les conditions suivantes, le capteur de classifi cation de l'occupant du siège passager
avant ne peut pas détecter un passager assis sur le siège du passager avant correctement
et le déploiement/non-déploiement des coussins d'air ne peut pas être contrôlé comme
indiqué dans le tableau des conditions du témoin allumé/éteint de désactivation des
coussins d'air du passager avant. Par exemple:
Un passager avant est assis comme illustré à la fi gure suivante:
Un passager arrière pousse vers le haut avec les pieds le siège du passager avant.
CX-9_8FS8-FC-16K_Edition2.indb 75CX-9_8FS8-FC-16K_Edition2.indb 752017/01/21 15:34:442017/01/21 15:34:44
Page 88 of 654
2–76
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Des bagages ou autres articles placés sous le siège du passager avant ou entre le siège
du passager avant et le siège du conducteur poussent le coussin du siège du passager
avant vers le haut.
Un objet, tel qu'un coussin de siège, est placé sur le siège du passager avant ou entre le
dos du passager et le dossier du siège.
Un coussin de siège est placé sur le siège du passager avant.
Des bagages ou autres articles sont placés sur le siège avec l'enfant dans le système de
dispositif de sécurité pour enfants.
Un passager arrière ou des bagages poussent ou tirent le dossier du siège du passager
avant.
Des bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
l'appuie-tête.
Le siège est lavé.
Des liquides ont été renversés sur le siège.
Le siège du passager avant est déplacé vers l'arrière, faisant pression contre des
bagages ou autres articles placés derrière.
Le dossier du siège du passager avant touche au siège arrière.
Des bagages ou autres articles sont placés entre le siège du passager avant et le siège
du conducteur.
Un dispositif électrique est mis sur le siège du passager avant.
Un appareil électrique additionnel, tel qu'un chauff age de siège est installé à la
surface du siège du passager avant.
Les coussins d'air avant et latéraux et le dispositif de prétension de la ceinture de sécurité
du siège du passager avant seront désactivés si le témoin de désactivation du coussin
d'air côté passager avant s'allume.
ATTENTION
Pour assurer le déploiement approprié du coussin d'air avant et pour éviter d'endommager
le capteur du siège avant:
Ne pas placer d'objets pointus sur le coussin du siège avant ou ne pas laisser de bagages
lourds dessus.
Ne pas renverser de liquide sur ou sous les sièges avant.
Pour permettre aux capteurs de fonctionner correctement, toujours exécuter les opérations
suivantes:
Reculer les sièges avant au maximum et toujours s'asseoir droit contre le dossier du siège
avec la ceinture de sécurité correctement bouclée.
Si un enfant est assis sur le siège du passager avant, fi xer le système de dispositif de
sécurité pour enfants correctement et reculer le siège du passager avant au maximum
(page 2-40 ).
CX-9_8FS8-FC-16K_Edition2.indb 76CX-9_8FS8-FC-16K_Edition2.indb 762017/01/21 15:34:442017/01/21 15:34:44
Page 89 of 654
2–77
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
REMARQUE
Le système prend environ 10 secondes pour commuter l'activation/désactivation des
coussins d'air avant et latéral côté passager avant et du dispositif de prétension de
ceinture de sécurité du passager avant.
Le témoin de désactivation du coussin d'air du passager avant peut s'allumer à plusieurs
reprises si des bagages ou autres articles sont placés sur le siège du passager avant ou si
la température à l'intérieur du véhicule change soudainement.
Le témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant 10
secondes si la capacité électrostatique sur le siège du passager avant change.
Le voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité
avant s'allume si le siège du passager avant subit un impact important.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après
avoir installé un système de dispositif de sécurité pour enfants sur le siège du passager
avant, réinstaller le système de dispositif de sécurité pour enfants selon la procédure
décrite dans ce manuel Conduite et Entretien. Ensuite, si le témoin de désactivation du
coussin d'air du passager avant ne s'allume toujours pas, installer le système de dispositif
de sécurité pour enfants sur le siège arrière et s'adresser à un concessionnaire agréé
Mazda dès que possible.
Si le témoin de désactivation du coussin d'air du siège du passager avant s'allume quand
un adulte est assis sur le siège du passager avant, demander au passager de réajuster sa
position en calant ses pieds au sol, puis en rattachant sa ceinture de sécurité. Si le témoin
de désactivation du coussin d'air du passager avant reste allumer, demander au passager
de s'asseoir à l'arrière. S'il est impossible de s'asseoir à l'arrière, faire glisser le siège
du passager avant en arrière autant que possible. Consulter un concessionnaire agréé
Mazda dès que possible.
CX-9_8FS8-FC-16K_Edition2.indb 77CX-9_8FS8-FC-16K_Edition2.indb 772017/01/21 15:34:452017/01/21 15:34:45
Page 90 of 654
2–78
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Contrôle continu
Les composantes suivantes des systèmes de coussins d'air sont contrôlées par un système de
diagnostic:
Détecteur de choc et unité de diagnostic (Unité SAS)
Capteurs de coussin d'air avant
Modules de coussin d'air
Détecteurs de choc latéral
Voyant des systèmes de coussin d'air/dispositif de prétension de ceinture de sécurité avant
Dispositifs de prétension des ceintures de sécurité avant
Câblage connexe
(Avec système de classifi cation de l'occupant du siège du passager avant)
Témoin de désactivation du coussin d'air du passager avant
Capteur de classifi cation de l'occupant du siège du passager avant
Module de classifi cation de l'occupant du siège passager avant
Une module de diagnostic contrôle continuellement la disponibilité du système. Cela
commence lorsque le contacteur est mis à la position ON et se poursuit tout au long de la
conduite du véhicule.
CX-9_8FS8-FC-16K_Edition2.indb 78CX-9_8FS8-FC-16K_Edition2.indb 782017/01/21 15:34:452017/01/21 15:34:45
