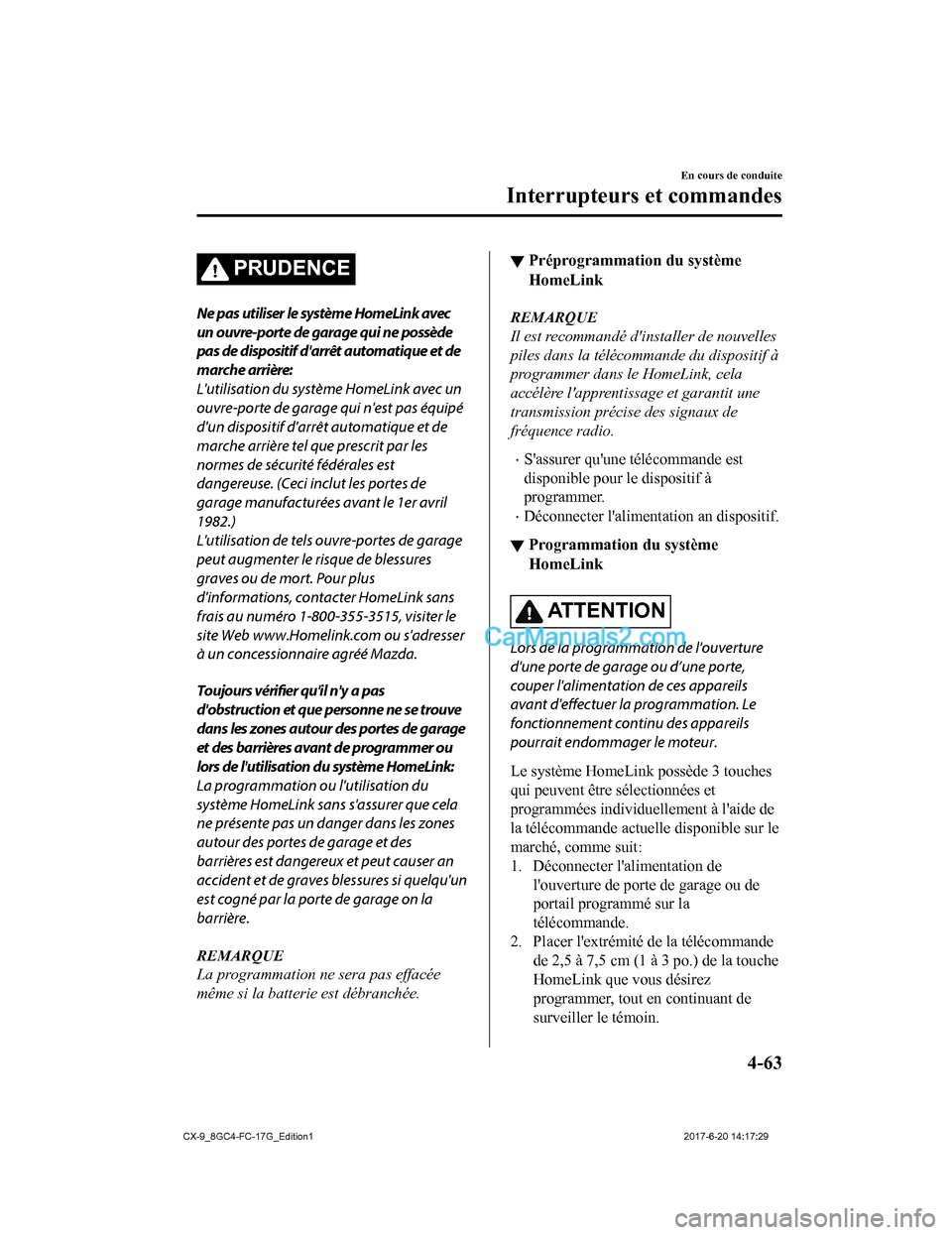

Page 231 of 684

PRUDENCE
Ne pas utiliser le système HomeLink avec
un ouvre-porte de garage qui ne possède
pas de dispositif d'arrêt automatique et de
marche arrière:
L'utilisation du système HomeLink avec un
ouvre-porte de garage qui n'est pas équipé
d'un dispositif d'arrêt automatique et de
marche arrière tel que prescrit par les
normes de sécurité fédérales est
dangereuse. (Ceci inclut les portes de
garage manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de garage
peut augmenter le risque de blessures
graves ou de mort. Pour plus
d'informations, contacter HomeLink sans
frais au numéro 1-800-355-3515, visiter le
site Web www.Homelink.com ou s'adresser
à un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se trouve
dans les zones autour des portes de garage
et des barrières avant de programmer ou
lors de l'utilisation du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer que cela
ne présente pas un danger dans les zones
autour des portes de garage et des
barrières est dangereux et peut causer an
accident et de graves blessures si quelqu'un
est cogné par la porte de garage on la
barrière.
REMARQUE
La programmation ne sera pas effacée
même si la batterie est débranchée.
▼Préprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles
piles dans la télécommande du dispositif à
programmer dans le HomeLink, cela
accélère l'apprentissage et garantit une
transmission précise des signaux de
fréquence radio.
•S'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
•Déconnecter l'alimentation an dispositif.
▼Programmation du système
HomeLink
AT T E N T I O N
Lors de la programmation de l'ouverture
d'une porte de garage ou d’une porte,
couper l'alimentation de ces appareils
avant d'effectuer la programmation. Le
fonctionnement continu des appareils
pourrait endommager le moteur.
Le système HomeLink possède 3 touches
qui peuvent être sélectionnées et
programmées individuellement à l'aide de
la télécommande actuelle disponible sur le
marché, comme suit:
1. Déconnecter l'alimentation de
l'ouverture de porte de garage ou de
portail programmé sur la
télécommande.
2. Placer l'extrémité de la télécommande de 2,5 à 7,5 cm (1 à 3 po.) de la touche
HomeLink que vous désirez
programmer, tout en continuant de
surveiller le témoin.
En cours de conduite
Interrupteurs et commandes
4-63
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

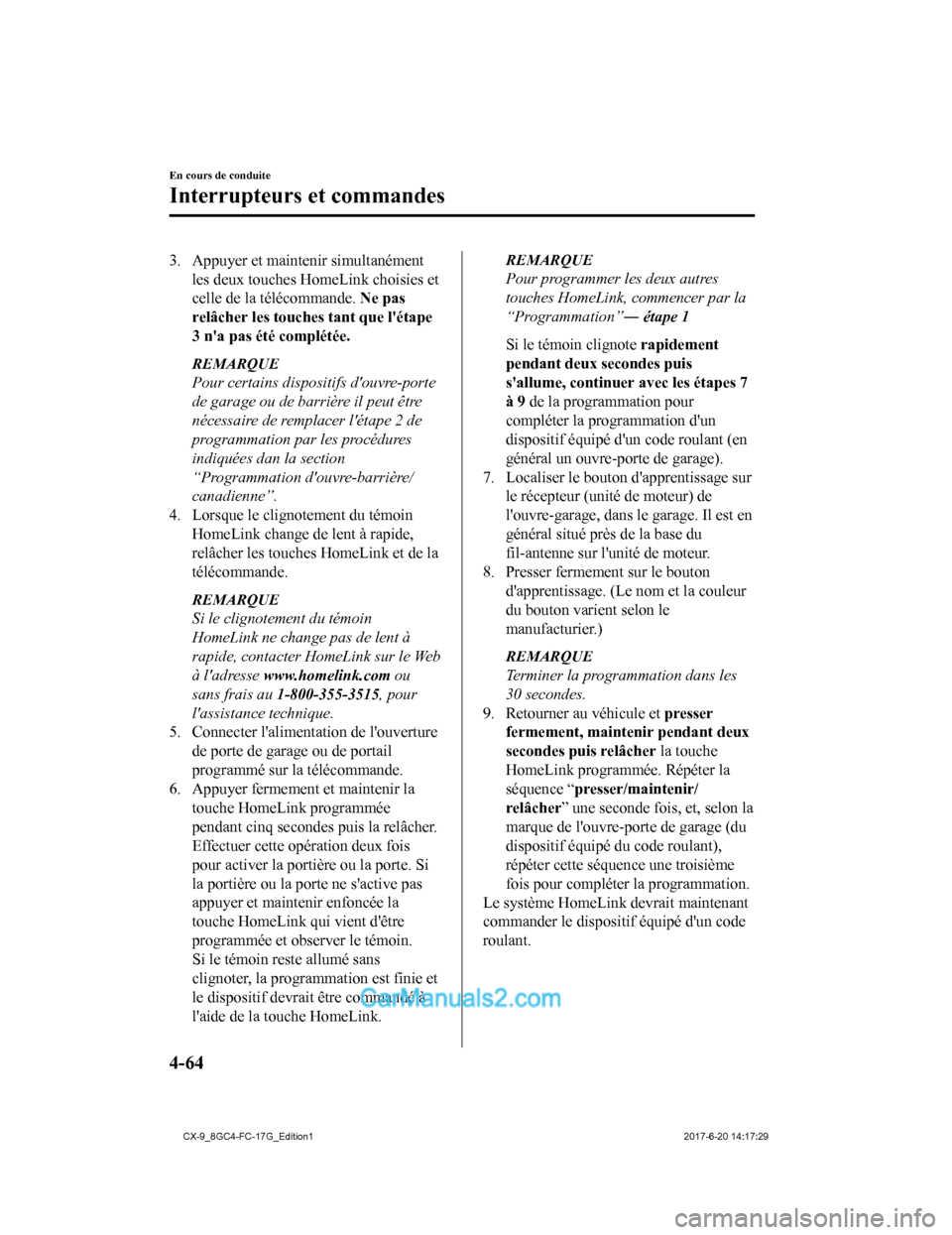

Page 232 of 684

3. Appuyer et maintenir simultanémentles deux touches HomeLink choisies et
celle de la télécommande. Ne pas
relâcher les touches tant que l'étape
3 n'a pas été complétée.
REMARQUE
Pour certains dispositifs d'ouvre-porte
de garage ou de barrière il peut être
nécessaire de remplacer l'étape 2 de
programmation par les procédures
indiquées dan la section
“Programmation d'ouvre-barrière/
canadienne”.
4. Lorsque le clignotement du témoin HomeLink change de lent à rapide,
relâcher les touches HomeLink et de la
télécommande.
REMARQUE
Si le clignotement du témoin
HomeLink ne change pas de lent à
rapide, contacter HomeLink sur le Web
à l'adresse www.homelink.com ou
sans frais au 1-800-355-3515 , pour
l'assistance technique.
5. Connecter l'alimentation de l'ouverture
de porte de garage ou de portail
programmé sur la télécommande.
6. Appuyer fermement et maintenir la
touche HomeLink programmée
pendant cinq secondes puis la relâcher.
Effectuer cette opération deux fois
pour activer la portière ou la porte. Si
la portière ou la porte ne s'active pas
appuyer et maintenir enfoncée la
touche HomeLink qui vient d'être
programmée et observer le témoin.
Si le témoin reste allumé sans
clignoter, la programmation est finie et
le dispositif devrait être commandé à
l'aide de la touche HomeLink.
REMARQUE
Pour programmer les deux autres
touches HomeLink, commencer par la
“Programmation” ― étape 1
Si le témoin clignote rapidement
pendant deux secondes puis
s'allume, continuer avec les étapes 7
à 9 de la programmation pour
compléter la programmation d'un
dispositif équipé d'un code roulant (en
général un ouvre-porte de garage).
7. Localiser le bouton d'apprentissage sur le récepteur (unité de moteur) de
l'ouvre-garage, dans le garage. Il est en
général situé près de la base du
fil-antenne sur l'unité de moteur.
8. Presser fermement sur le bouton d'apprentissage. (Le nom et la couleur
du bouton varient selon le
manufacturier.)
REMARQUE
Terminer la programmation dans les
30 secondes.
9. Retourner au véhicule et presser
fermement, maintenir pendant deux
secondes puis relâcher la touche
HomeLink programmée. Répéter la
séquence “presser/maintenir/
relâcher” une seconde fois, et, selon la
marque de l'ouvre-porte de garage (du
dispositif équipé du code roulant),
répéter cette séquence une troisième
fois pour comp léter la programmation.
Le système HomeLink devrait maintenant
commander le disposi tif équipé d'un code
roulant.
En cours de conduite
Interrupteurs et commandes
4-64
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 233 of 684

REMARQUE
Pour programmer les deux autres touches
HomeLink, commencer par la
“Programmation”― étape 1
Pour toute question ou commentaire,
contacter HomeLink sur le Web à l'adresse
www.homelink.com ou sans frais au
1-800-355-3515 .
▼Programmation d'ouvre-barrière/
canadienne
La loi concernant les fréquences radio au
Canada exige que les signaux ne soient
émis qu'après quelques secondes de
transmission, ce qui peut ne pas être
suffisant pour que le système HomeLink
reçoive le signal lors de la programmation.
Il en est de même pour certains dispositifs
d'ouvre-barrière aux États-Unis.
Au Canada ou en cas de difficulté de
programmation d'un ouvre-barrière à l'aide
de la méthode de programmation
(indépendamment du pays),
remplacer
l'étape 3 de la programmation par les
étapes suivantes :
REMARQUE
Lors de la programmation d'un
ouvre-porte de garage ou d'un
ouvre-barrière, il est recommandé de
débrancher le dispositif pendant la
procédure de cycle, pour éviter une
surchauffe.
Maintenir la touche HomeLink tout en
appuyant et relâchant (cycle), aux deux
secondes , la touche de la télécommande
jusqu'à ce que les signaux soient acceptés
par le système HomeLink. (Le témoin
clignotera lentement puis rapidement.)
Passer à l'étape 4 de programmation pour
compléter la programmation.
▼ Utilisation du système HomeLink
Appuyer sur la touche HomeLink programmée
pour commander le dispositif correspondant. Le
code continue d'être transmis jusqu'à un maximum
de 20 secondes.
▼Reprogrammation du système
HomeLink
Pour programmer un dispositif sur une
touche HomeLink déjà programmée,
suivez les étapes suivantes:
1. Maintenir la touche HomeLink désirée.
NE PAS relâcher la touche.
2. Le témoin commence a clignoter après 20 secondes. Sans relâcher la touche
HomeLink, passer à l'étape 1 de la
programmation.
▼Effacement des touches HomeLink
Pour effacer la programmation des trois
touches HomeLink, appuyer et maintenir
les deux touches extérieures (
, ) sur
le rétroviseur é anti-éblouissement
automatique jusqu'à ce que le témoin
HomeLink commence à clignoter après
environ 10 secondes.
Vérifier que la programmation a été
effacée lorsque le véhicule n'est pas
utilisé.
En cours de conduite
Interrupteurs et commandes
4-65
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

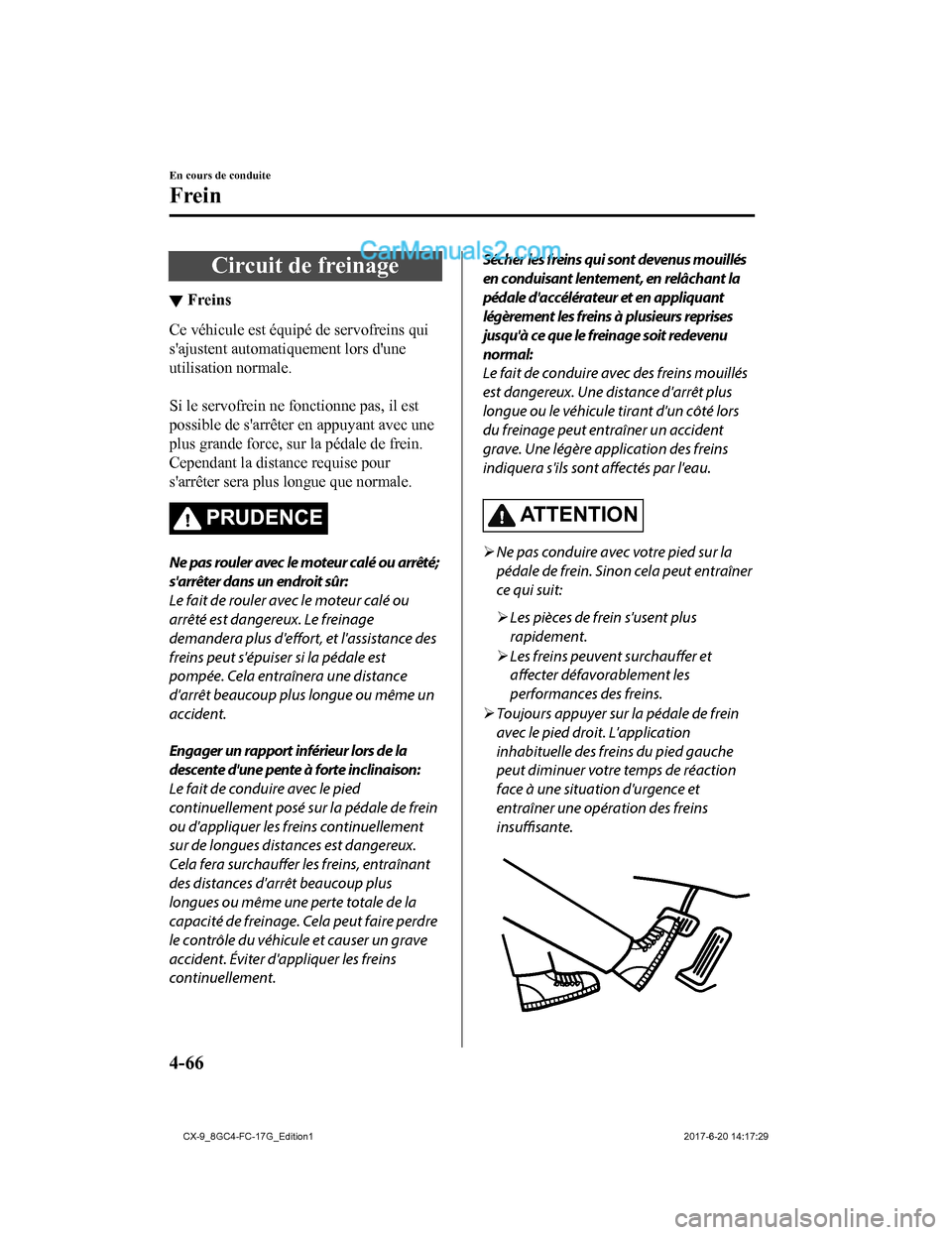

Page 234 of 684

Circuit de freinage
▼Freins
Ce véhicule est équipé de servofreins qui
s'ajustent automatiquement lors d'une
utilisation normale.
Si le servofrein ne fonctionne pas, il est
possible de s'arrêter en appuyant avec une
plus grande force, sur la pédale de frein.
Cependant la distance requise pour
s'arrêter sera plus longue que normale.
PRUDENCE
Ne pas rouler avec le moteur calé ou arrêté;
s'arrêter dans un endroit sûr:
Le fait de rouler avec le moteur calé ou
arrêté est dangereux. Le freinage
demandera plus d'effort, et l'assistance des
freins peut s'épuiser si la pédale est
pompée. Cela entraînera une distance
d'arrêt beaucoup plus longue ou même un
accident.
Engager un rapport inférieur lors de la
descente d'une pente à forte inclinaison:
Le fait de conduire avec le pied
continuellement posé sur la pédale de frein
ou d'appliquer les freins continuellement
sur de longues distances est dangereux.
Cela fera surchauffer les freins, entraînant
des distances d'arrêt beaucoup plus
longues ou même une perte totale de la
capacité de freinage. Cela peut faire perdre
le contrôle du véhicule et causer un grave
accident. Éviter d'appliquer les freins
continuellement.
Sécher les freins qui sont devenus mouillés
en conduisant lentement, en relâchant la
pédale d'accélérateur et en appliquant
légèrement les freins à plusieurs reprises
jusqu'à ce que le freinage soit redevenu
normal:
Le fait de conduire avec des freins mouillés
est dangereux. Une distance d'arrêt plus
longue ou le véhicule tirant d'un côté lors
du freinage peut entraîner un accident
grave. Une légère application des freins
indiquera s'ils sont affectés par l'eau.
AT T E N T I O N
Ne pas conduire avec votre pied sur la
pédale de frein. Sinon cela peut entraîner
ce qui suit:
Les pièces de frein s'usent plus
rapidement.
Les freins peuvent surchauffer et
affecter défavorablement les
performances des freins.
Toujours appuyer sur la pédale de frein
avec le pied droit. L'application
inhabituelle des freins du pied gauche
peut diminuer votre temps de réaction
face à une situation d'urgence et
entraîner une opération des freins
insuffisante.
En cours de conduite
Frein
4-66
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

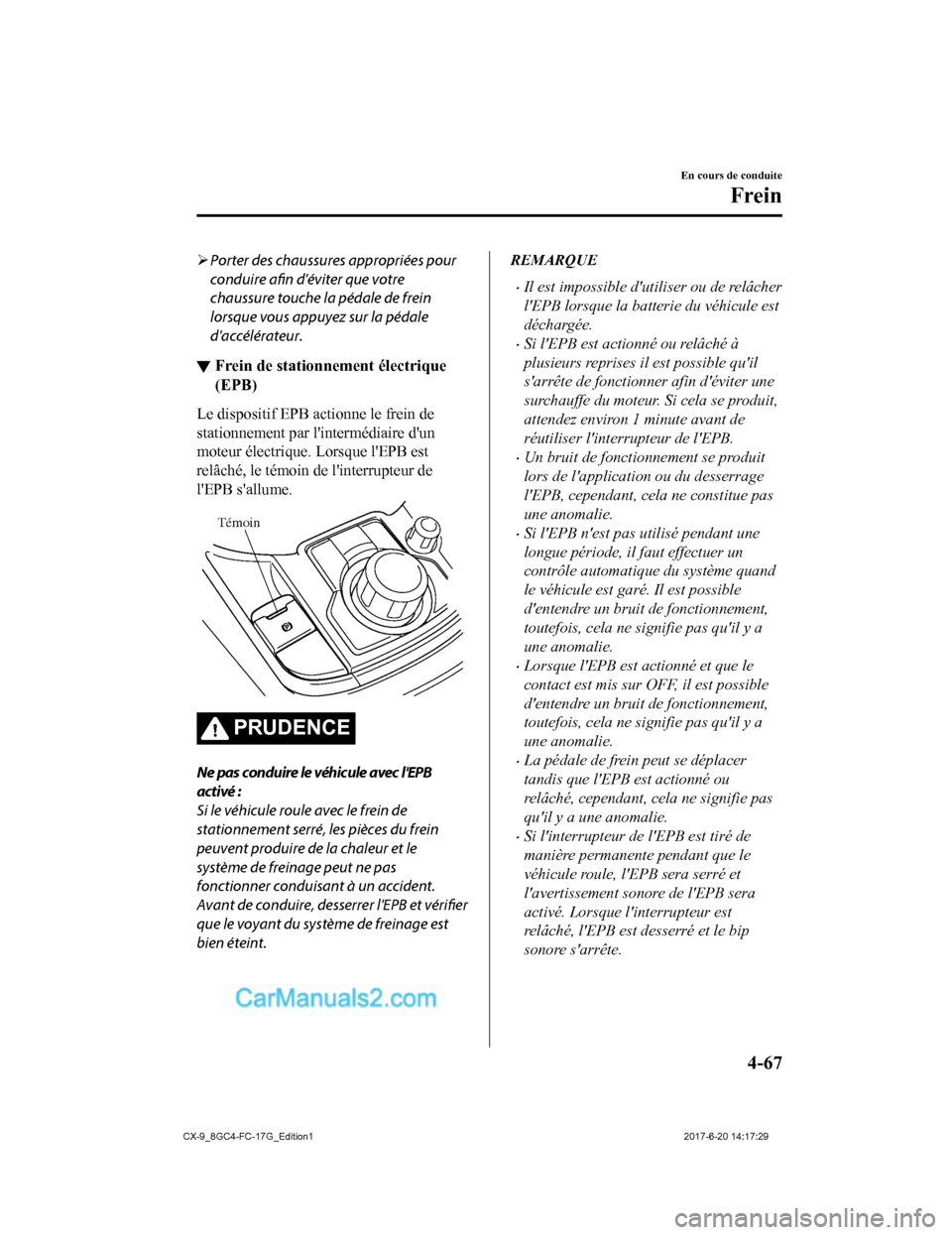

Page 235 of 684

Porter des chaussures appropriées pour
conduire afin d'éviter que votre
chaussure touche la pédale de frein
lorsque vous appuyez sur la pédale
d'accélérateur.
▼ Frein de stationnement électrique
(EPB)
Le dispositif EPB actionne le frein de
stationnement par l'intermédiaire d'un
moteur électrique. Lorsque l'EPB est
relâché, le témoin d
e l'interrupteur de
l'EPB s'allume.
Témoin
PRUDENCE
Ne pas conduire le véhicule avec l'EPB
activé :
Si le véhicule roule avec le frein de
stationnement serré, les pièces du frein
peuvent produire de la chaleur et le
système de freinage peut ne pas
fonctionner conduisant à un accident.
Avant de conduire, desserrer l'EPB et vérifier
que le voyant du système de freinage est
bien éteint.
REMARQUE
•Il est impossible d'utiliser ou de relâcher
l'EPB lorsque la batterie du véhicule est
déchargée.
•Si l'EPB est actionné ou relâché à
plusieurs reprises il est possible qu'il
s'arrête de fonctionner afin d'éviter une
surchauffe du moteur. Si cela se produit,
attendez environ 1 minute avant de
réutiliser l'interrupteur de l'EPB.
•Un bruit de fonctionnement se produit
lors de l'application ou du desserrage
l'EPB, cependant, cela ne constitue pas
une anomalie.
•Si l'EPB n'est pas utilisé pendant une
longue période, il faut effectuer un
contrôle automatique du système quand
le véhicule est garé. Il est possible
d'entendre un bruit de fonctionnement,
toutefois, cela ne signifie pas qu'il y a
une anomalie.
•Lorsque l'EPB est actionné et que le
contact est mis sur OFF, il est possible
d'entendre un bruit de fonctionnement,
toutefois, cela ne signifie pas qu'il y a
une anomalie.
•La pédale de frein peut se déplacer
tandis que l'EPB est actionné ou
relâché, cependant, cela ne signifie pas
qu'il y a une anomalie.
•Si l'interrupteur de l'EPB est tiré de
manière permanente pendant que le
véhicule roule, l'EPB sera serré et
l'avertissement sonore de l'EPB sera
activé. Lorsque l'interrupteur est
relâché, l'EPB est desserré et le bip
sonore s'arrête.
En cours de conduite
Frein
4-67
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 236 of 684

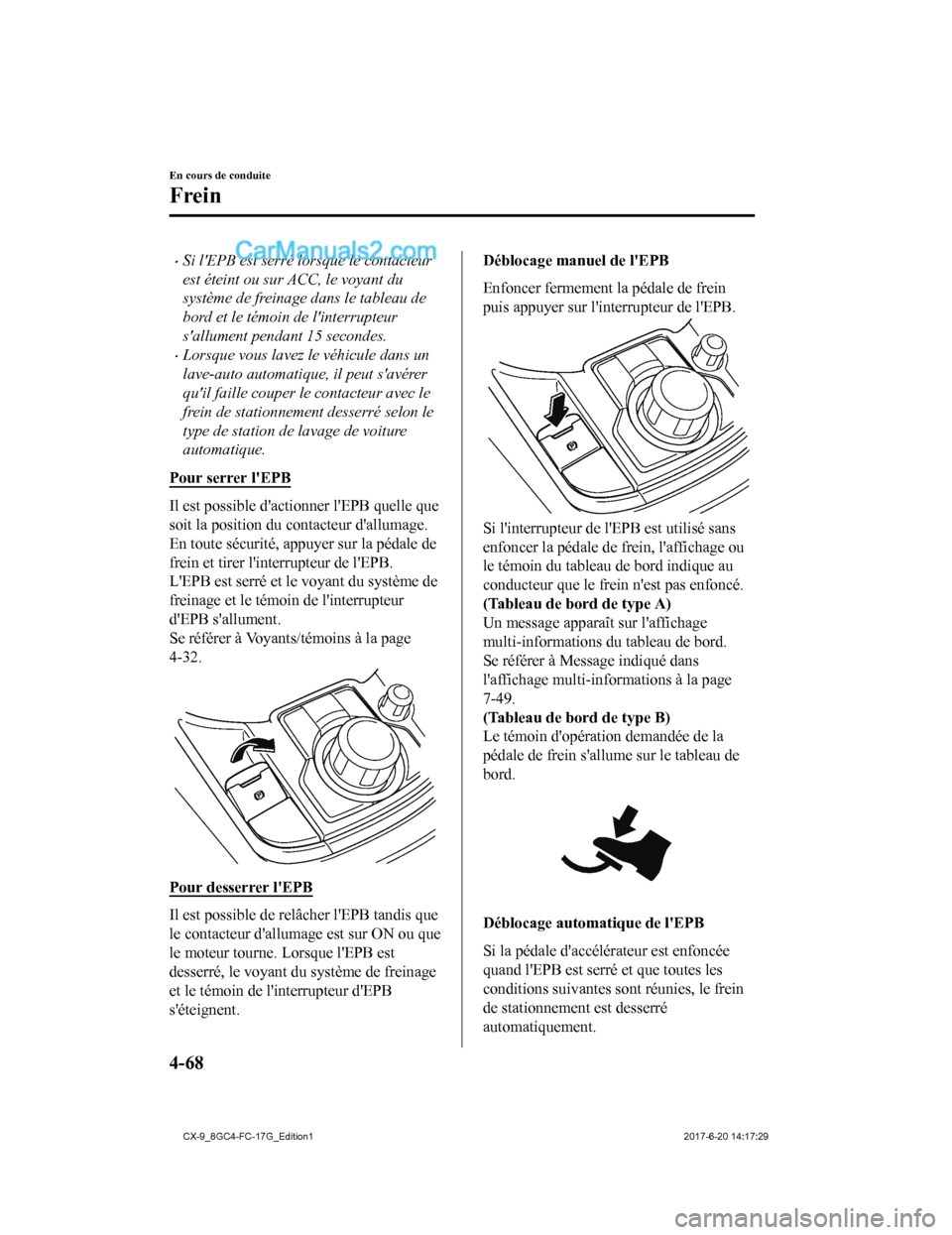

•Si l'EPB est serré lorsque le contacteur
est éteint ou sur ACC, le voyant du
système de freinage dans le tableau de
bord et le témoin de l'interrupteur
s'allument pendant 15 secondes.
•Lorsque vous lavez le véhicule dans un
lave-auto automatique, il peut s'avérer
qu'il faille couper le contacteur avec le
frein de stationnement desserré selon le
type de station de lavage de voiture
automatique.
Pour serrer l'EPB
Il est possible d'actionner l'EPB quelle que
soit la position du contacteur d'allumage.
En toute sécurité, appuyer sur la pédale de
frein et tirer l'interrupteur de l'EPB.
L'EPB est serré et le voyant du système de
freinage et le témoin de l'interrupteur
d'EPB s'allument.
Se référer à Voyants/témoins à la page
4-32.
Pour desserrer l'EPB
Il est possible de relâcher l'EPB tandis que
le contacteur d'allumage est sur ON ou que
le moteur tourne. Lorsque l'EPB est
desserré, le voyant du système de freinage
et le témoin de l' interrupteur d'EPB
s'éteignent.
Déblocage manuel de l'EPB
Enfoncer fermement la pédale de frein
puis appuyer sur l'interrupteur de l'EPB.
Si l'interrupteur de l'EPB est utilisé sans
enfoncer la pédale de frein, l'affichage ou
le témoin du tableau de bord indique au
conducteur que le frein n'est pas enfoncé.
(Tableau de bo rd de type A)
Un message apparaît sur l'affichage
multi-informations du tableau de bord.
Se référer à Message indiqué dans
l'affichage multi-informations à la page
7-49.
(Tableau de bo rd de type B)
Le témoin d'opération demandée de la
pédale de frein s'allume sur le tableau de
bord.
Déblocage automatique de l'EPB
Si la pédale d'accélérateur est enfoncée
quand l'EPB est serré et que toutes les
conditions suivantes sont réunies, le frein
de stationnement est desserré
automatiquement.
En cours de conduite
Frein
4-68
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 237 of 684

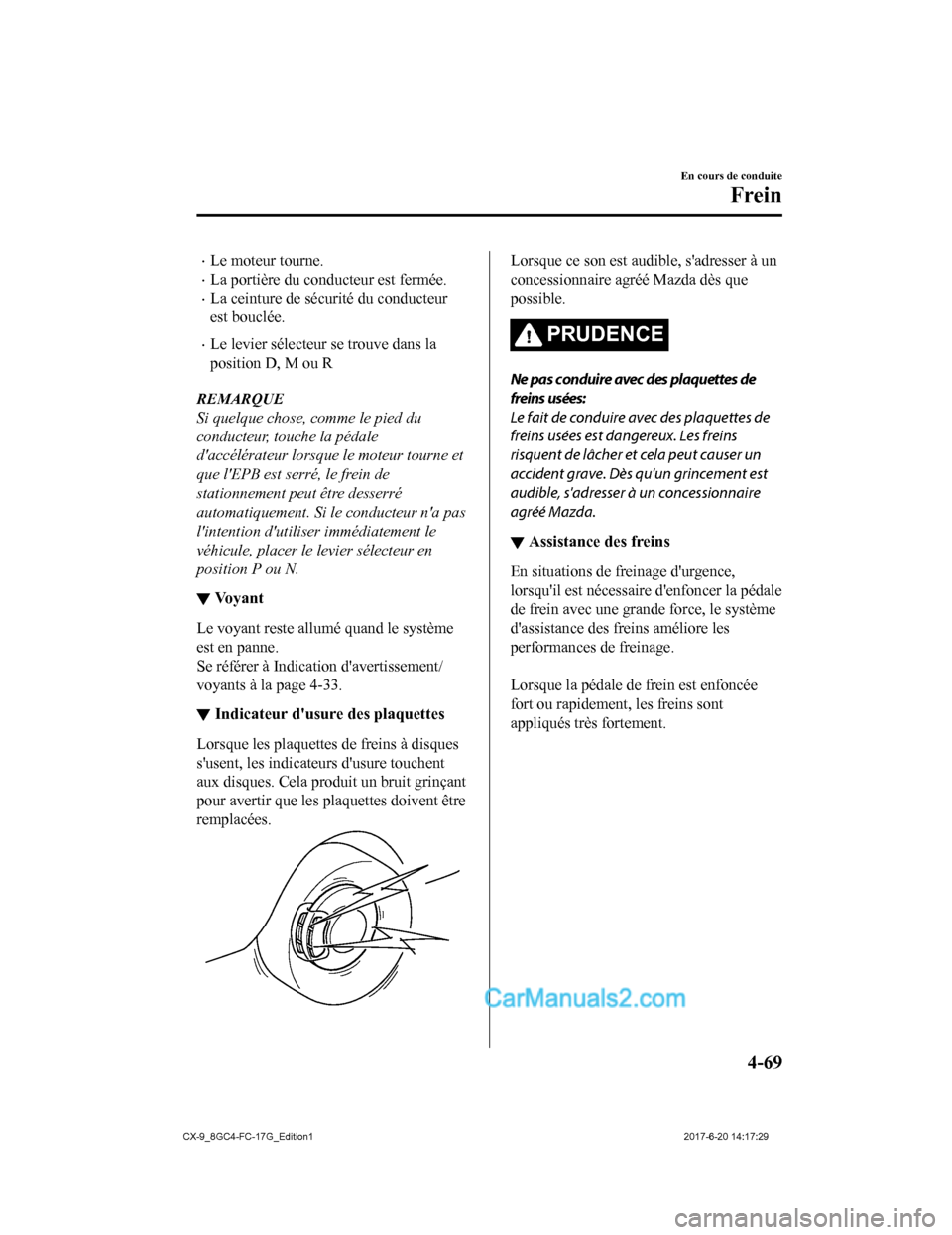

•Le moteur tourne.
•La portière du conducteur est fermée.
•La ceinture de sécurité du conducteur
est bouclée.
•Le levier sélecteur se trouve dans la
position D, M ou R
REMARQUE
Si quelque chose, comme le pied du
conducteur, touche la pédale
d'accélérateur lorsque le moteur tourne et
que l'EPB est serré, le frein de
stationnement peut être desserré
automatiquement. Si le conducteur n'a pas
l'intention d'utiliser immédiatement le
véhicule, placer le levier sélecteur en
position P ou N.
▼Voyant
Le voyant reste allumé quand le système
est en panne.
Se référer à Indication d'avertissement/
voyants à la page 4-33.
▼Indicateur d'usure des plaquettes
Lorsque les plaquettes de freins à disques
s'usent, les indicateurs d'usure touchent
aux disques. Cela produit un bruit grinçant
pour avertir que les plaquettes doivent être
remplacées.
Lorsque ce son est audible, s'adresser à un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire avec des plaquettes de
freins usées:
Le fait de conduire avec des plaquettes de
freins usées est dangereux. Les freins
risquent de lâcher et cela peut causer un
accident grave. Dès qu'un grincement est
audible, s'adresser à un concessionnaire
agréé Mazda.
▼Assistance des freins
En situations de freinage d'urgence,
lorsqu'il est nécessaire d'enfoncer la pédale
de frein avec une grande force, le système
d'assistance des freins améliore les
performances de freinage.
Lorsque la pédale de frein est enfoncée
fort ou rapidement, les freins sont
appliqués très fortement.
En cours de conduite
Frein
4-69
CX-9_8GC4-FC-17G_Edition1
2017-6-20 14:17:29
Page 238 of 684

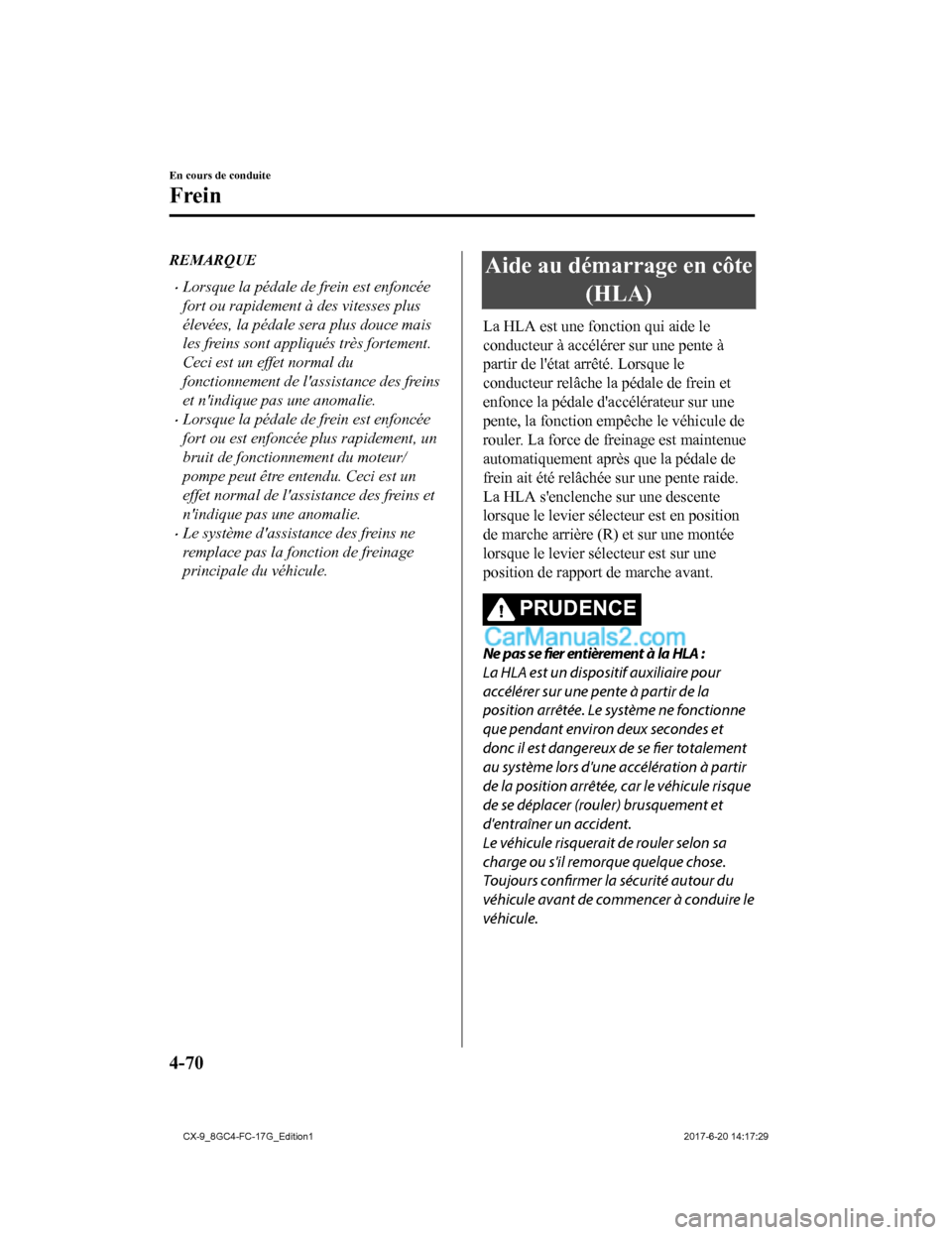

REMARQUE
•Lorsque la pédale de frein est enfoncée
fort ou rapidement à des vitesses plus
élevées, la pédale sera plus douce mais
les freins sont appliqués très fortement.
Ceci est un effet normal du
fonctionnement de l'assistance des freins
et n'indique pas une anomalie.
•Lorsque la pédale de frein est enfoncée
fort ou est enfoncée plus rapidement, un
bruit de fonctionnement du moteur/
pompe peut être entendu. Ceci est un
effet normal de l'assistance des freins et
n'indique pas une anomalie.
•Le système d'assistance des freins ne
remplace pas la fonction de freinage
principale du véhicule.
Aide au démarrage en côte(HLA)
La HLA est une fonc tion qui aide le
conducteur à accélérer sur une pente à
partir de l'état arrêté. Lorsque le
conducteur relâche la pédale de frein et
enfonce la pédale d'accélérateur sur une
pente, la fonction empêche le véhicule de
rouler. La force de freinage est maintenue
automatiquement après que la pédale de
frein ait été relâchée sur une pente raide.
La HLA s'enclenche sur une descente
lorsque le levier séle cteur est en position
de marche arrière (R) et sur une montée
lorsque le levier sélecteur est sur une
position de rapport de marche avant.
PRUDENCE
Ne pas se fier entièrement à la HLA :
La HLA est un dispositif auxiliaire pour
accélérer sur une pente à partir de la
position arrêtée. Le système ne fonctionne
que pendant environ deux secondes et
donc il est dangereux de se fier totalement
au système lors d'une accélération à partir
de la position arrêtée, car le véhicule risque
de se déplacer (rouler) brusquement et
d'entraîner un accident.
Le véhicule risquerait de rouler selon sa
charge ou s'il remorque quelque chose.
Toujours confirmer la sécurité autour du
véhicule avant de commencer à conduire le
véhicule.
En cours de conduite
Frein
4-70
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 239 of 684

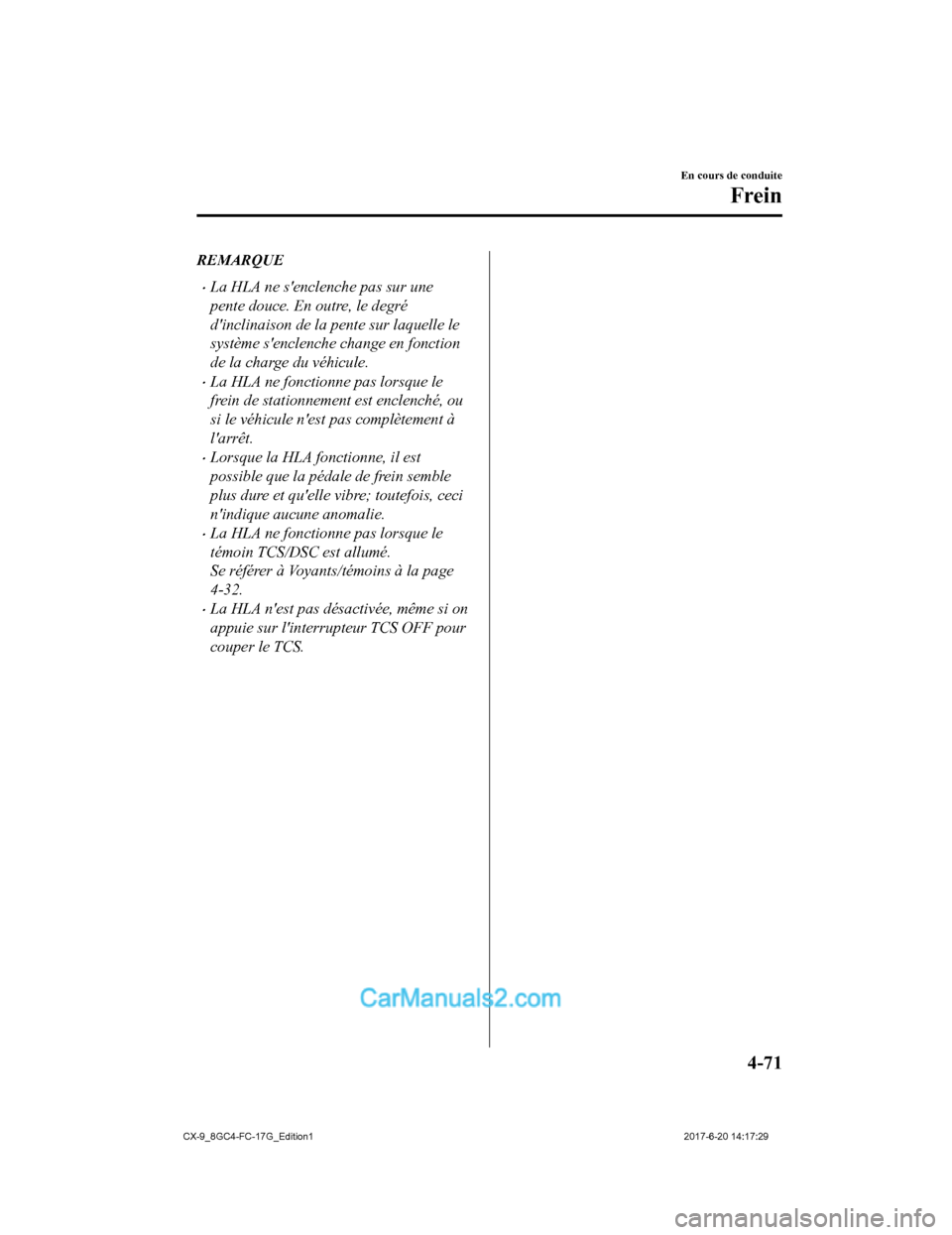

REMARQUE
•La HLA ne s'enclenche pas sur une
pente douce. En outre, le degré
d'inclinaison de la pente sur laquelle le
système s'enclenche change en fonction
de la charge du véhicule.
•La HLA ne fonctionne pas lorsque le
frein de stationnement est enclenché, ou
si le véhicule n'est pas complètement à
l'arrêt.
•Lorsque la HLA fonctionne, il est
possible que la pédale de frein semble
plus dure et qu'elle vibre; toutefois, ceci
n'indique aucune anomalie.
•La HLA ne fonctionne pas lorsque le
témoin TCS/DSC est allumé.
Se référer à Voyants/témoins à la page
4-32.
•La HLA n'est pas désactivée, même si on
appuie sur l'interrupteur TCS OFF pour
couper le TCS.
En cours de conduite
Frein
4-71
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 240 of 684

Système d'antiblocage defrein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci est
le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale de
frein sans pomper.
Le voyant reste allumé quand le système
est en panne.
Se référer à Indication d'avertissement/
voyants à la page 4-33.
PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:
Le système ABS ne peut pas compenser une
conduite imprudente et dangereuse, une
vitesse excessive, une conduite trop proche
du véhicule qui précède, le glissement des
roues sur la glace ou la neige et les
aquaplanages (perte de traction due à la
présence d'eau sur la route). Un accident
est toujours possible.
REMARQUE
•Les distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige ou
graviers, par exemple). Dans ces
conditions, un véhicule avec un système
de freinage normal peut demander des
distances plus courtes pour s'arrêter,
car le matériau mou accumulé devant
une roue bloquée, fait ralentir le
véhicule.
•Le bruit de fonctionnement de l'ABS
peut être entendu lorsqu'on démarre le
moteur ou immédiatement après avoir
démarré le véhicule. Toutefois, cela
n'indique pas une anomalie.
En cours de conduite
ABS/TCS/DSC/Assistance de stabilité de remorque (TSA)
4-72
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
